BRUGSANVISNING 84-0058 Biltema

Monter ønsket munnstykke på maskinen eller røret.

Munnstykke montert på maskinen:

Læs manualen inden brug, og gem den til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifter og advarsler.

2. TEKNISKE DATA

Spænding:.... 100-240 V \~ 50/60 Hz

Effekt: 130 W

Stojniveau: 75 dB

Luftgennemströmning: .. 0,6 m³/min

Ledningslængde, adapter: 150 cm

Driftstid: Op til 45 min. 45 min. (Standardindstilling)

15 min. (Høj hastighed)

Mål: 11 x 16 x 115 cm

(EU) 2019/1782 KRAV TIL ∅KODESIGN AF EKSTERNE STR∅MFORSYNINGER

OFFENTLIGGJOR-TE OPLYSNINGER	VÆRDI OGPRÆCISION	EN-HED
Fabrikantens navn,varemærke, orga-nisationsnummerog adresse.	Biltema ABGarnisonsgatan 262. salSE-254 66 HelsingborgBNSOrg. nr.: 556672-2822
Modelbetegnelse	CZH01 3270050EUWP

Indgangsspænding	100~240 V
Indgangsfrekvens 50/60 Hz
Udgangsspænding	27 V
Udgangsstrøm 0,4 A
Udgangseffekt 13,5 W
Gennemsnitlig virkningsgrad i aktiv tilstand	>85,0 %
virkningsgrad ved lav belastning(10%)	>79,0 %
Elforbrug ved nul belastning	<0,1 W

3. KONSTRUKTION

Dette produkt er konstrueret iht. gældende direktiver og standarder.

4. OVERSIGTSBILLEDE

1. Elektrisk gulvmundstykke
2. Knap til at løsne mundstykke
3. Støvsugerrør
4. Knap til at løsne støvsugerrør
5. HEPA-filter
6. Cyklon
7. Støvbeholder
8. Knap til at tømme støvbeholder
9. Knap til at løsne støvbeholder
10. Støvsugermotor

11. Hastighedsindstilling

12. ON / OFF

13. Håndtag
14. Knap til at løsne batteripakke
15. Batteripakke
16. Ladestik
17. Vægbeslag
18. Ekspansionsskrue
19. Gulvmundstykkemotor
20. Adapter
21. Fugemundstykke
22. Kombimundstykke

Indhold:

Støvsuger

Batteripakke

Støvsugerrør

Elektrisk gulvmundstykke

Fugemundstykke

Kombimundstykke

5. ANVENDELSESOMRÅDE

Denne trådløse, genopladelige skaftstøvsuger er beregnet til tørstøvsugning indendørs og andre tørre områder.

6. SIKKERHEDSINSTRUKTIONER

ADVARSEL! Læs altid sikkerhedsanvisningerne inden installation og brug.

• Læs altid manualen før brug, og gem den til senere brug.
• Støvsugeren er kun beregnet til privat brug. Brug den ikke udendørs.
• Dette produkt kan bruges af børn fra og med 8 år og af personer med ned-satte fysiske eller mentale evner eller manglende erfaring eller viden, hvis de overvåges eller har fået instruktioner om sikker brug af produktet og forstår de involverede risici. Lad ikke børn lege med produktet. Rengøring og vedlige-holdelse må ikke foretages af børn uden opsyn.

- Hold støvsugeren borte fra varmekilder, direkte sollys, fugt (sænk aldrig produktet ned i nogen form for væske) og skarpe kanter.

- Lad aldrig støvsugeren være uden op-

syn, när den er tændt.

• Tag stikket ud af stikkontakten, när produktet ikke lades op.
• Kontroller regelmæssigt, at støvsugeren og laderen ikke er beskadiget. Brug aldrig støvsugeren, hvis der er konstateret skader.
• Reparation må kun udføres af en kvalifi ceret servicetekniker. En beskadiget ledning skal altid udskiftes med en ledning af samme type.
• Brug altid originale reservedele
• Brug kun den medfølgende batterilader.
• Laderen må kun sluttes til jordede stikkontakter.
• Tildæk ikke støvsugeren under ladning. Risiko for overhedning.
• Laderen er beregnet til indendørs brug ved normal stuetemperatur.
• Oplad støvsugeren på et godt ventileret sted.
• Tag aldrig batteriet ud, mens ladeledningen er sat i.
• Bær aldrig laderen i ledningen.
• Stikket skal trækkes ud af stikkontakten før rengøring og vedligeholdelse.
• Rør ikke ved laderen eller støvsugeren med våde hænder.
• Støvsugeren og ladeadapteren må ikke sænkes ned i vand.
• Læs instruktionerne, før ladning påbegyndes.

SÄRLIGE SIKKERHEDSINSTRUKTIONER

• Sug ikke væsker!
• Sug ikke varm aske eller skarpe genstande!
• Støvsugeren er IKKE beregnet til at suge fi nt støv op fra for eksempel gips, beton

eller aske. Dette fi ne støv kan beskadige motoren, og eventuelle skader dækkes ikke af garantien.

• Brug ikke støvsugeren i lokaler med høj luftfugtighed!
• Støvsug aldrig uden fi liter i støvsugeren!
• Støvsug aldrig hår, tøj eller nogen dele af kroppen!
• Hold støvsugeren borte fra varmekilder som radiatorer, ovne etc.!

7. MONTERING

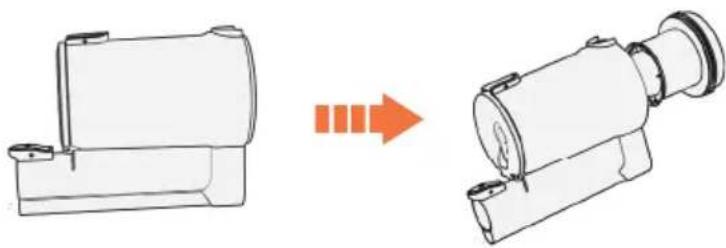

Sæt cyklonen og HEPA-fi Iteret i støvbeholderen. Placer fordybningerne i cyklonen ud for mærkerne i støvbeholderen.

Monter støvsugermotoren på støvbeholderen. Fold motoren ind nedefra, og tryk delene sammen, indtil der høres et "klik".

Monter batteripakken på motoren. Placer batteriet, så det fl ugter med motoren, og tryk delene sammen, indtil der høres et "klik".

Sæt støvsugerrøret sammen med mundstykket og støvsugerhuset ved at trykke dem sammen. Tryk delene sammen, indtil der høres et "klik".

Montering af tilbehør:

Monter det ønskede mundstykke direkte på maskinen eller på røret.

Mundstykke monteret direkte på maskinen:

Mundstykke monteret på røret:

Montering af vægbeslag:

Mål op og monter vægbeslaget med medfølgende skruer og plugs afhængigt af væggens materiale.

Beslaget har også plads til at holde de to ekstra medfølgende mundstykker.

Husk at have en stikkontakt i nærheden for at kunne tilslutte adapteren.

Sæt adapterens jævnstrømsstik i stikdåsen på batteriet, og sæt adapteren i en 230 V stikdåse.

Mens batteriet oplades, blinker lampen rødt, og når batteriet er fuldt opladet, lyser den blåt. Tag adapteren ud af både stikkontakten og batteriet, når det er fuldt opladet.

Brug kun den medfølgende batterilader til opladning af batteriet.

Batteriet kan oplades, både når det er monteret i støvsugeren, og når det er taget ud.

Støvsugning

Tænd for støvsugeren med tænd/sluk-knappen.

Vælg sugeeffekt afhængigt af, hvad du vil støvsuge. Lav effekt til sarte materialer så som langluvede tæpper. Høj effekt til kortluvede gulvtæpper og gulve. Lav effekt er standardindstilling, der er forvalgt, hver gang støvsugeren tændes.

Mundstykker

Gulvmundstykke: Til gulve og tæpper.

Fugemundstykke: Til trange omgivelser og hjørner.

Kombimundstykke: Til sofaer, møbler m.m.

Tømning

Støvsugeren er poseløs. Tøm støvsugeren ved at åbne klappen til støvbeholderen, og hæld støvet ud.

9. PLEJE OG VEDLIGEHOLDELSE

Rengøring af filtret

ADVARSEL!

• Tag altid batteriet af før rengøring.

• Støvsugeren og ladeadapteren må ikke sænkes ned i vand.

• Batteriet løsnes ved at trykke på knappen for at frigøre batteriet. Tag batteriet af støvsugeren.

• Opsamleren løsnes ved at trykke på den knap, der frigør opsamleren.
• Tag filtret ud.

1. Skyl filtret. OBS! Filteret må ikke genmonteres, før det er helt tört!

2. Sæt filteret i opsamleren igen, og sæt opsamleren i støvsugeren.

Rengøring af børsten

1. Mundstykket løsnes fra røret ved at trykke på knappen på røret og trække røret opad.
2. Rullen løsnes fra mundstykket ved at frigøre låsen på undersiden af børsten.

1. Løft låsen og rullen af.
2. Rengør rullen. Rullen må ikke skylles i vand.
3. Monter rullen igen på samme måde, som du tog den af.

10. ELAFFALD

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal indleveres til en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).

LI-ION-BATTERI

Dette produkt indeholder et litium-ion-batteri. Batteriet må ikke spises, åbnes, knuses, udsættes for ild eller udsættes for høje temperaturer.

FEJLFINDING

FEJL MULIG ÅRSAG AFHJÆLPNING
Motoren starter ikke.	• Batteriet er afl adet • Lad batteriet op
Dårlig sugeevne. •	Støvbeholderen er fuld.• HEPA-fi ltret er tilstoppet.• Støvsugerrøret er blokeret ved mundstykket.• Rullen i mundstykket drejer ikke rundt.	• Tøm støvbeholderen.• Rengør HEPA-fi ltret.• Rengør gulvmundstykket.• Rengør gulvmundstykket.
Ladekontrollampen på batteriet lyser ikke, når batteriet oplades.	• DC-stikket er ikke korrekt trykket ind i batteriet.	• Tryk DC-stikket helt ind i batteriet.
Kort driftstid efter opladning af batteriet.	• Batteriet er ikke blevet opladet længe nok.• Batteriet er blevet gammelt.	• Lad batteriet op.• Skift til et nyt batteri.
Rullen i gulv-mundstykket drejer ikke rundt.	• Der er suget en for stor genstand ind i mundstykket.• Rullen er tilstoppet af hår eller fi bre.	• Rengør rullen og mundstykket, og start støvsuge-ren igen.
