BRUGSANVISNING CKB301W ELECTROLUX

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....22
2. SIKKERHEDSANVISNINGER.... 24
3. INSTALLATION....27
4. PRODUKTBESKRIVELSE....28
5. BETJENINGSPANEL....28
6. F∅R F∅RSTE ANVENDELSE....29
7. DAGLIG BRUG.... 29
8. URFUNKTIONER....30
9. BRUG AF TILBEH∅RET 31
10. EKSTRAFUNKTIONER....32
11. RÅD OG TIPS.... 32
12. VEDLIGEHOLDELSE OG RENG∅RING....35
13. FEJLFINDING.... 38
14. ENERGIEFFEKTIV.... 39
15. MILJ∅HENSYN....40

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette apparat må kun anvendes til tilberedning af fødevarer.
• Dette apparat er beregnet til indendørs husholdningsbrug.
• Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• Kun en faguddannet installatør må installere apparatet og udskifte kablet.
• Brug ikke apparatet, inden det monteres i den indbyggede struktur.
• Før enhver vedligeholdelse skal apparatet kobles fra elnettet.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Sørg for, at der er slukket for apparatet, inden pæren skiftes for at undgå elektrisk stød.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Vær omhyggelig med at undgå at røre ved varmeelementer eller ovnummets overflade.

• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler.

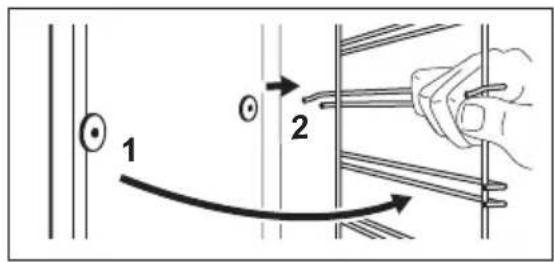

• Træk først ovnribberne og derefter den bageste ende væk fra sidevæggene for at fjerne ovnribberne. Montér ovnribberne i modsat rækkefølge.

• Brug ikke damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre glasset i kogesektionens hængslede låg. De kan ridse overfladen, med det resultat, at glasset knuses.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Før du monterer ovnen, skal du kontrollere, om ovnlågen åbner uden modstand.
- Apparatet er udstyret med et elektrisk afkølingssystem. Det skal betjenes med den elektriske strømforsyning.

Kabinettets minimumshøjde (kabinets minimumshøjde under bordpladen) 590 (600) mm

Kabinet, bredde 560 mm

Kabinet, dybde 550 (550) mm

Højde foran på apparatet 598 mm

Højde bagest på apparatet 579 mm

Bredde foran på apparatet 594 mm

Bredde bagest på apparatet	558 mm
Apparatets dybde 561 mm
Apparatets indbygnings-dybde	540 mm
Dybde med åben dør 1007 mm
Ventilationsåbning mini-mumsstørrelse. Åbning placeret på bundens bageste side	560x20 mm
Længden på ledninger til strømforsyning. Ledning placeret i højre hjørne af bagsiden	1100 mm
Monteringsskruer 4x25 mm

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistikadaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at

udskifte netledningen, skal det udføres af vores autoriserede servicecenter.

• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især när det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Dette apparat er forsynet med et stik og en strømledning.

Tilgængelige tilslutningskabler til installation eller udskiftning for Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Se den samlede effekt på typeskiltet for denne del af kablet. Du kan også se i tabellen:

Samlet effekt (W) Kablets tværsnit (mm²)

maksimum 1380 3x0.75

maksimum 2300 3x1

maksimum 3680 3x1.5

Jordledningen (grønt/gult kabel) skal være 2 cm længere end den brune fase og de blå neutrale kabler.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sluk for apparatet efter hver brug.
• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan slippe varm luft ud.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Tryk ikke på den åbne läge.
• Brug ikke apparatet som arbejds- eller frasætningsplads.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.
• Lad ikke gnister eller åben ild komme i kontakt med apparatet, när du åbner lägen.
• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgås skader eller misfarvning af emaljen:
• Stil ikke ovnfaste fade eller andre genstande direkte i apparatet.
  – Læg ikke aluminiumsfolie direkte på bunden af ovnrummet.
  – Hæld ikke vand direkte ind i det varme apparat.
  – Hold ikke fugtige fade og madvarer i apparatet, när du har afsluttet tilberedningen.
  – Vær forsigtig, när du fjerner eller monterer tilbehøret.

- Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

- Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente.

• Tilbered altid mad med lågen lukket.
• Hvis apparatet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens apparatet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel, hvilket kan forårsage efterfølgende skade på apparatet, huset eller gulvet. Luk ikke møbelpanelet, før apparatet er kølet helt af efter brug.

Risiko for personskade, ild eller beskadigelse af apparatet.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.
• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
• Vær forsigtig, när du tager lågen af apparatet. Døren er tung!
• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på dens emballage.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.
• Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.
• Brug kun lamper med de samme specifikationer.

2.6 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Indbygning

min. 550 600 20 min. 560 558 19 21540 114 589 598 570 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 570 21540 114 589 598 594 9 3

(*mm)

3.2 Fastgørelse af ovnen til skab

1 Betjeningspanel
2 Strømindikator/symbol
3 Knap til ovnfunktioner
4 Display
5 Kontrolknap (temperatur)
6 Temperaturindikator/-symbol
7 Luftkanal til køleblæseren
8 Varmelegeme
9 Ovnpære
10 Blæser
11 Ovnribbe, udtagelig
12 Prægning i ovnrum - Beholder til rengøring med vand
13 Ovnriller

- Grill-/bradepande

Til at bage og stege eller som en pande til opsamling af fedt.

5. BETJENINGSPANEL

5.1 Sensorfelter/knapper

—	Indstilling af tiden.
➊	Indstilling af en urfunktion.
+	Indstilling af tiden.

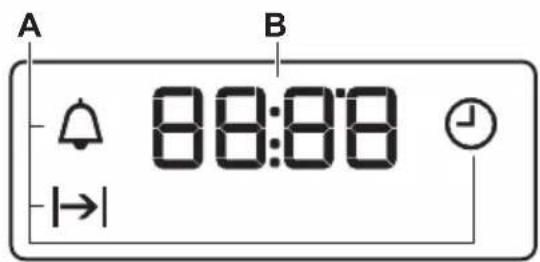

5.2 Display

A B 88:88 1→

A. Urfunktioner

B. Timer

6. F∅R F∅RSTE ANVENDELSE

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Før brug første gang

Ovnen kan udsende lugt og røg under forvarmning. Kontroller, at rummet er udluftet.

Trin 1 Trin 2

Trin 3

Indstil uret Rengør ovnen Forvarm den tomme ovn

1. , -tryk for at indstille tiden. Efter ca. 5 sek. holder displayet op med at blinke og viser klokkeslættet.

2. Fjern al tilbehøret fra ovnen og tag de udtagelige ovnribber ud af ovnen.

3. Ovnen og tilbehøret rengøres kun med en mikrofiberklud, varmt vand og et mildt rengøringsmiddel.

4. Indstil den maksimale tempera-
   tur for funktionen:
   Tid: 1 t.

5. Indstil den maksimale tempera-
   tur for funktionen:
   Tid 15 min.

Sluk for ovnen, og vent, til den er kold. Placér tilbehøret og de aftagelige ribber i ovnen.

7. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

Trin 1 Drej ovnens funktionsvælger for at vælge en ovnfunktion.

Trin 2 Drej kontrolknappen for at vælge temperatur.

Trin 3 Når tilberedningen ender, skal du dreje knapperne til slukket position for at slukke for ovnen.

7.2 Ovnfunktioner

Ovnfunkti-on

Anvendelse

Produktet er slukket.

Sluk-position

Varmluft
Stegning eller stegning/bagning af mad med samme tilberedningstemperatur på flere ovnribber, uden at de forskellige retter får afsmag af hinanden.

Stegning på én ovnribbe af større stykker kød eller fjerkræ med ben. Gratin og bruning.

Turbogrill

Bagning af kager med sprød bund og konservering af mad.

Undervarme

Ovnfunktion	Anvendelse
Over-/undervarme / Rengøring med vand	Bagning og stegning af mad på én ovnribbe.Se kapitlet “Pleje og rengøring” for yderligere information om: Rengør med vand.
Grillstegning	Grillstegning af tynde stykker mad og ristning af brød.
Optøning	Optøning af madvarer (grøntsager og frugt). Optøningstiden afhænger af mængde og størrelse af de frosne madvarer.
Fugtig varmluft	Denne funktion er beregnet til at spare energi under madlavning. Når du bruger denne funktion, kan temperaturen inde i produktet afvige fra den indstillede temperatur. Varmeeffekten kan blive reduceret. Få flere oplysninger i kapitlet "Daglig brug", Bemærkninger til: Fugtig varmluft.

8. URFUNKTIONER

8.1 Urfunktioner

Urfunktionstast Applikation
[X0X6]Aktuel tid	Bruges til at indstille, ændre eller kontrollere det aktuelle klokkeslæt.
Varighed	Til indstilling af, hvor længe ovnen skal være tændt.
[SDAC]Minutur	Bruges til at indstille en nedtælling. Denne funktion har ikke indflydelse på ovnen. Denne funktion kan indstilles på et vilkårligt tidspunkt, og også hvis ovnen er slukket.

8.2 Sådan indstilles: Urfunktioner

Sådan indstilles: Aktuel tid
J- blinker, når ovnen sluttes til strømmen, hvis der var strømafbrydelse, eller hvis timeren ikke er indstillet.
+, - tryk for at indstille tiden.Efter ca. 5 sek. holder displayet op med at blinke og viser klokkeslættet.
Sådan ændrer du Aktuel tid
Trin 1	⚠️ - tryk gentagne gange for at se eller ændre den aktuelle tid. ⏻ begynder at blinke.
Trin 2	+, — tryk for at indstille tiden.Efter ca. 5 sek. holder displayet op med at blinke og viser klokkeslættet.
Sådan indstilles: Varighed
Trin 1 Indstil ovnfunktion og temperatur.
Trin 2	⚠️ - tryk gentagne gange. |→| begynder at blinke.
Trin 3	+, — tryk for at indstille varigheden.Displayyet viser: |→| |→| - blinker, når den indstillede tid er slut. Signalet lyder, og ovnen slukkes.
Trin 4 Tryk på en vilkårlig knap for at slå lydsignalet fra.
Trin 5 Drej knapperne til sluk-positionen.
Sådan indstilles: Minutur
Trin 1	⚠️ - tryk gentagne gange. ⏻ begynder at blinke.
Trin 2	+, — tryk for at indstille tiden.Funktionen begynder automatisk efter 5 sekunder.Signalet lyder, når den indstillede tid er gået, .
Trin 3 Tryk på en vilkårlig knap for at slå lydsignalet fra.
Trin 4 Drej knapperne til sluk-positionen.
Sådan annullerer du Urfunktioner
Trin 1	⚠️ - tryk gentagne gange, indtil symbolet for urfunktionen begynder at blinke.
Trin 2	Tryk på og hold: —Urfunktionen slukkes efter nogle få sekunder.

9. BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Isætning af tilbehør

En lille fordybning i toppen øger sikkerheden. Fordybningerne er også antivippe-

anordninger. Den høje kant rundt om hylden forhindrer kogegrej i at glide af hylden.

Grillrist:

Skub risten mellem ovnribbens skinner, og sørg for, at fødderne peger nedad.

Bageplade / Dyb bradepande:

Skub den dybe bradepande ind mellem ovnribbens skinner.

Når ovnen er tændt, tændes køleblæseren automatisk for at holde ovnens overflader kølige. Hvis du slukker for ovnen, kan køleblæseren fortsætte med at køre, indtil ovnen køler ned.

10.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

11. RÅD OG TIPS

Se kapitlerne om sikkerhed.

11.1 Anbefalinger til tilberedning

Ovnen har ribber i fire ribber.

Tæl ribberne fra bunden af ovnen.

Din ovn kan bage eller stege anderledes end den ovn, du havde før.

Bagning af kager

Ovndøren må først åbnes, när 3/4 af den indstillede tilberedningstid er gået.

Hvis du bruger to bageplader samtidigt, skal du holde ét tomt niveau mellem dem.

Tilberedning af kød og fisk

Brug en bradepande til meget fedtholdig mad for at forhindre, at ovnen får permanente pletter.

Lad kødet hvile i ca. 15 minutter, før der skæres i det, så saften ikke siver ud.

Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre dannelse af røg.

Tilberedningstid

Tilberedningstiderne afhænger af typen af mad, konsistens og volumen.

Se, hvordan det går, mens maden tilberedes. Find de bedste indstillinger (varmetrin, tilberedningstid osv.) til dit kogegrej, opskrifter og mængder, när du bruger dette apparat.

11.2 Fugtig varmluft - anbefalet tilbehør

Mørk, ikke-reflekterende 28 cm diameter

Mørk, ikke-reflekterende 26 cm diameter

Keramisk 8 cm diameter, 5 cm højde

Mørk, ikke-reflekterende 28 cm diameter

11.3 Fugtig varmluft

For at få de bedste resultater skal du følge forslagene angivet på nedenstående tabel.

(°C) (min.)

Søde boller, 12 stk. bageplade eller bradepande 180 2 35 - 40

Boller, 9 stk. bageplade eller bradepande 180 2 35 - 40

Pizza, frossen, 0,35 kg grillrist 220 2 35 - 40

Roulade bageplade eller bradepande 170 2 30 - 40

Brownie bageplade eller bradepande 180 2 30 - 40

Soufflè, 6 stk. keramiske ramekiner på grill- 200 3 30 - 40 rist

Sukkerbund til tærte flanform på grillrist 170 2 20 - 30

Victoriakager bageform på rist 170 2 35 - 45

Pocheret fisk, 0,3 kg bageplade eller bradepande 180 3 35 - 45

Hel fisk, 0,2 kg bageplade eller bradepande 180 3 35 - 45

Fiskefilet, 0,3 kg pizzaform på rist 180 3 35 - 45

Pocheret kød, 0,25 kg bageplade eller bradepande 200 3 40 - 50

	(°C) (min.)
Shashlik, 0,5 kg bageplade eller bradepande 200 3 25 - 35
Småkager, 16 stk. bageplade eller bradepande 180 2 20 - 30
Makroner, 20 stk. bageplade eller bradepande 180 2 40 - 45
Muffins, 12 stk. bageplade eller bradepande 170 2 30 - 40
Madtærte, 16 stk. bageplade eller bradepande 170 2 35 - 45
Småkager af mørdej, 20 stk.	bageplade eller bradepande 150 2 40 - 50
Små tærter, 8 stk. bageplade eller bradepande 170 2 20 - 30
Grøntsager, pochere-de, 0,4 kg	bageplade eller bradepande 180 3 35 - 40
Vegetarisk omelet pizzaform på rist 200 3 30 - 45
Grøntsager fra Middel-havslandene, 0,7 kg	bageplade eller bradepande 180 4 35 - 40

Test i henhold til IEC 60350-1.

		(°C) (min)
Små kager i form, 16 stk./ plade	Over-/under- varme	Bageplade 3 170 20 - 35		-
Små kager i form, 16 stk./ plade	Varmluft Bageplade 3 160 20 - 35			-
Små kager i form, 16 stk./ plade	Varmluft Bageplade 1 og 3		160 20 - 35	-
Æbletærte, 2 forme ∅20 cm	Over-/under- varme	Grillrist 1 170 70 - 90		-
Æbletærte, 2 forme ∅20 cm	Varmluft Grillrist 2 160 70 - 90			-
Formkage, kageform ∅26 cm	Over-/under- varme	Grillrist 2 170 35 - 45		-

Formkage, kageform 26 cm	Varmluft Grillrist 2 160 35 - 45 -
Smørkager Over-/under- varme		Bageplade 3 150 20 - 35 Forvarm ovnen i 10		min.
Smørkager Varmluft Bageplade 3 150 20 - 35 Forvarm ovnen i 10				min.
Toast Grillstegning Grillrist 3 maks. 1 - 5 Forvarm ovnen i 10				min.
Burgerbøf, 6 stk., 0,6 kg	Grillstegning Grillrist og bradepande	3 maks. 20 - 30 Stil grillristen på den		tredje rille, og brade- panden på den anden rille i ovnen. Vend madvaren, når halvde- len af tilberedningsti- den er gået. Forvarm ovnen i 10 min.

12. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

Rengøringsmid- ler

Rengør ovnens front med en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Rengør og kontrollér dørpakningen omkring ovnrummets ramme.

Brug en rengøringsmiddelopløsning til at rengøre metaloverflader.

Rengør pletter med et mildt rengøringsmiddel.

Hverdagsbrug

Rengør altid ovnrummet efter brug. Ophobning af fedt eller andre rester kan forårsage brand.

Damp kan sætte sig som fugt i ovnen eller på ovnruderne. Lad ovnen være tændt 10 minutter inden tilberedning for at mindske kondenseringen. Opbevar ikke madvarer i ovnen i mere end 20 minutter. Ovnummet tørres kun med en mikrofiberklud efter hver brug.

Tilbehør

Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.

Rengør ikke non stick-tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

Fjern ovnribberne, så ovnen kan rengøres.

Trin 1 Sluk for ovnen, og vent, til den er kold.

Trin 2 Træk forenden af ovnribben væk fra sidevæggen.

Trin 3 Træk bagsiden af ovnribben væk fra sidevæggen, og tag den ud.

Trin 4 Montér ovnribberne i modsat række-følge.

1 2

Trin 1 Hæld vand i fordybningen i ovnrummet: 150 ml.

Trin 2

Indstil funktionen:

Trin 3 Indstil temperaturen til 90 °C.

Trin 4 Lad ovnen være tændt i 30 min.

Trin 5 Sluk for ovnen.

Trin 6 Vent, til ovnen er kold. Tør ovnrummet med en blød klud.

Ovnlågen har to glaspaneler. Du kan fjerne lågen og det indvendige glaspanel for at rengøre den. Læs hele instruktionen "Aftagning og montering af låge", inden du tager ovnglasset ud.

FORSIGTIG!

Brug ikke ovnen uden glaspanelerne.

Trin 1 Åbn lågen helt, og hold begge hængsler.

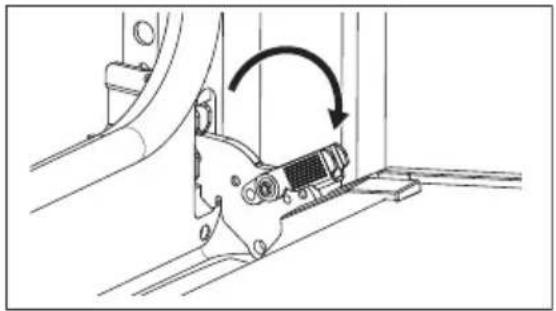

Trin 2 Løft og træk i låsene, indtil de klikker.

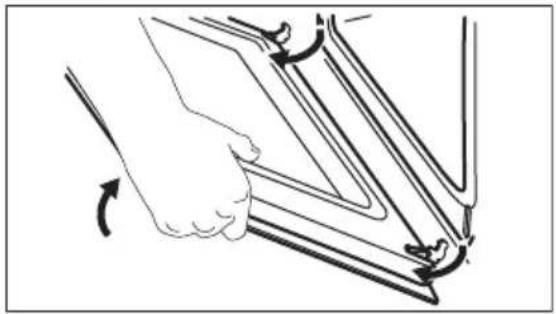

Trin 3 Sæt ovnlågen halvvejs i første åbne position.Løft og træk derefter for at fjerne lågen fra lejet.

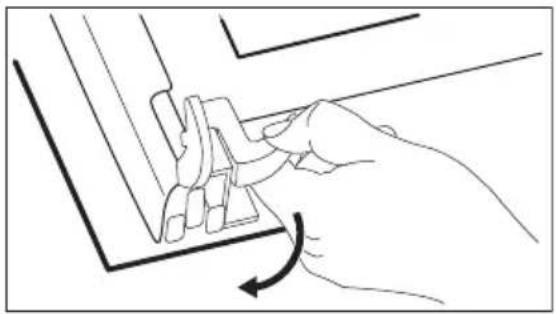

Trin 4 Læg lågen på et fast underlag, med et blødt stykke stof under, og åbn låsesystemet for at fjerne det indvendige glaspanel.
Trin 5 Drej holderne 90°, og tag dem ud af deres leje.

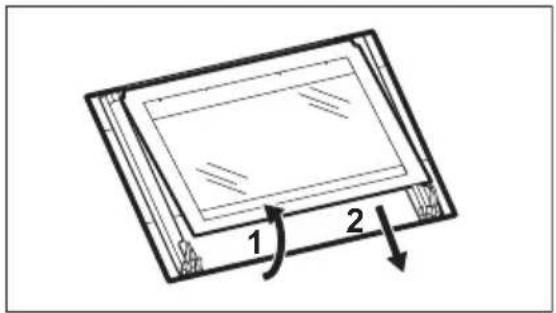

Trin 6 Løft først glaspanelet forsigtigt, og fjern det.

Trin 7 Rengør glaspanelerne med vand og sæbe. Tør glaspanelerne omhyggeligt. Glaspanelerne må ikke komme i opvaskemaskinen.

Trin 8 Montér glaspanelerne og ovnlågen efter rengøring.

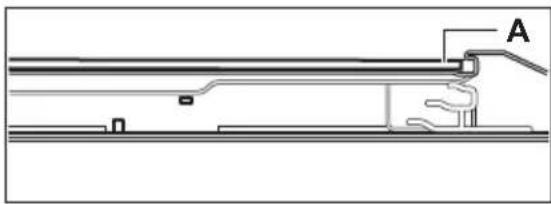

Hvis døren er installeret korrekt, vil du høre et klik, när du lukker skydelåsene.

Når den er korrekt installeret, klikker lägelisten.

Sørg for at sætte det inderste glaspanel i de rigtige lejer.

12.5 Udskiftning: Lampe

ADVARSEL!

Risiko for elektrisk stød Pæren kan være varm.

Før du udskifter pæren:

Trin 1 Trin 2 Trin 3
Sluk for ovnen. Vent, til ovnen er kold.	Tag stikket ud af kontakten. Læg en klud i bunden af ovnrum- met.

Baglampe

Trin 1 Drej glasset, og tag det af.

Trin 2 Rengør glasdækslet.

Trin 3 Udskift pæren med en passende 300 °C varmefast pære.

Trin 4 Montér glasdækslet.

13. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

13.1 Hvad gør du, hvis ...

I eventuelle tilfælde, der ikke er inkluderet i denne tabel, bedes du kontakte et autoriseret servicecenter.

Problem Kontrollér, om ...

Ovnen opvarmes ikke. Sikringen er sprunget.

Problem Kontrollér, om ...

Dørpakningen er beskadi-get.

Brug ikke ovnen. Kontakt det autoriserede service-center.

Displayet viser "12.00". Der har været strømaf-brydelse. Indstil aktuel tid.

Pæren virker ikke. Pæren er sprunget.

13.2 Servicedata

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på maskinens typeskilt. Typeskiltet sidder på ovnens frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.)

......

Produktnummer (PNC)

......

Serienummer (S.N.)

......

14. ENERGIEFFEKTIV

14.1 Produktoplysninger og ark med produktoplysninger i henhold til EU's forordninger om økodesign og energimærkning

Leverandørens navn Electrolux
Identifikation af model	CKB301W 944068094CKB301X 944068295
Energieffektivitetsindeks 95.1
Energieffektivitetsklasse A
Energiforbrug med en standardmængde, almindelig tilstand 0.89 kWh/cyklus
Energiforbrug med en standardmængde, blæsertvungen tilstand 0.78 kWh/cyklus
Antal ovnrum 1
Varmekilde Elektricitet
Lydstyrke 65 l
Type ovn Indbygningsovn
Vægt	CKB301W 29.5 kg
	CKB301X 28.8 kg

IEC/EN 60350-1 - Elektriske husholdningsapparater til madlavning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

14.2 Energibesparelse

Apparatet indeholder funktioner, som hjælper dig med at spare energi ved daglig madlavning.

Sørg for, at ovnens låge er lukket, när ovnen er tændt. Åbn ikke ovnlågen for ofte under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast.

Brug køkkengrej af metal for at øge energibesparelsen.

Forvarm om muligt ikke ovnen inden tilberedning.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Tilberedning med blæser

Brug om muligt tilberedningsfunktionerne med blæser for at spare energi.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden tilberedningen er

slut. Eftervarmen i ovnen vil blive ved med at tilberede maden.

Brug restvarmen til at opvarme andre retter.

Hold maden varm

Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt.

Fugtig varmluft

Denne funktion er beregnet til at spare energi under madlavning.

15. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet 📁 sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

For ledningsavsnittet henvises det til den nominelle effekten på typeskiltet: Du kan også se etter i tabellen:

Totalt strømforbruk (W)

Ledningstverrsnitt ( mm^2 )

maks 1380 3x0.75

maks 2300 3x1

maks 3680 3x1.5

- Ikke belast døren när den er åpen.

3.2 Slik fester du ovnen til skapet

Slå ovnen av, og vent til det er kaldt. Sett tilbehøret og de avtakbare hyllestøttene i ovnen.

7. DAGLIG BRUK

ADVARSEL!

Bruk mørke og ikke-refleksive bokser og beholderen. De har bedre varmeabsorbering enn den lette fargen og de refleksive rettene.

Mørk, ikke-reflekterende 28 cm diameter

Mørk, ikke-reflekterende 26 cm diameter

Ramekins

Mørk, ikke-reflekterende 28 cm diameter

Soufflé, 6 stk keramisk ildfast form på rist 200 3 30 - 40

Sukkerbrødbunn sukkerbrødbunn-form på rist 170 2 20 - 30

Steg 6 Vent til ovnen er avkjølt. Tørk ovnen med en myk klut.

Hvis døren er riktig montert, vil du høre et klikk när du lukker låsene.

Dørlisten klikker när den installeres riktig.

Lampen kan være varm.

Før du skifter pæren:

Steg 1 Steg 2 Steg 3
Slå av ovnen. Vent til ovnen er av-kjølt.	Koble fra strømtilførselen til ovnen. Legg en klut på bunnen i ovnsrom-met.

Bakre ovnslampe

Steg 1 Drei glassdekselet for å ta det av.

Steg 3 Erstatt pæren med en egnet varmebestandig lyspære som tåler 300 °C.

Steg 4 Monter glassdekselet.

13. FEILS∅KING

ADVARSEL!

Ovnen blir ikke varm. Sikringen har gått.

Problem Kontroller at...

Dørpakningen er skadet. Ikke bruk ovnen. Kontakt et autorisert servicesenter.

Displayet viser «12.00». Det var strømbrudd. Angi tid på dagen.

Lampen fungerer ikke. Lyspæren har gått.

13.2 Servicedata

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter.

Når det er mulig skal du ikke forvarme produktet før matlaging.

Hold pausene mellom stekingen så kort som mulig när du lager flere retter om gangen.

Tilberedning med varmluft

7.3 Anvisningar om: Varmluft med fukt
