BRUGSANVISNING DFM064W54 BOSCH

[da] Betjenings- og installationsvejledning 41

Felbelastar du designelementen, så kan de gå av.

sv Monteringsanvisning

Følg sikkerhetsanvisningene nedenfor.

1.1 Generelle merknader

En vaskemaskin med skader eller en strømledning med skader er farlig.

▶ Bruk aldri apparatet hvis det har skader.
- Dra aldri i strømledningen när du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.
Hvis vaskemaskinen eller strømledningen er skadet, må du dra ut støpselet eller slå av sikringen i sikringsskapet umiddelbart.
▶ Ta kontakt med kundeservice. → Side 22 Ukyndige reparasjoner er farlig.

- Utluftingskanalen må være montert ut fra apparatet med minst 1° helning.

Lakkerte overflater er ømfintlige.

Du finner produktnummeret (E-Nr.) og produksjons-nummeret (FD) på apparatets typeskilt.

Følg sikkerhetsinstruksene når du monterer apparatet.

▶ Bruk vernehansker.
Hvis apparatet ikke er festet forsvarlig, kan det falle ned.
- Alle festeelementer må være fast og sikkert montert.

- Strømkabelen må ikke knekkes eller komme i klem.

En vaskemaskin med skader eller en strømledning med skader er farlig.

▶ Bruk aldri apparatet hvis det har skader.
- Dra aldri i strømledningen när du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.
Hvis vaskemaskinen eller strømledningen er skadet, må du dra ut støpselet eller slå av sikringen i sikringsskapet umiddelbart.
▶ Ta kontakt med kundeservice. → Side 22 Ukyndige reparasjoner er farlig.

- Maskinen skal bare kobles til et strømnett med vekselstrøm via en forskriftsmessig montert jordet stikkontakt.

- Systemet for husets PE-leder må være forskriftsmessig installert.

- Maskinen må aldri forsynes med strøm via en ekstern bryteranordning, f.eks. tidsur eller fjernstyring.

Når du stiller opp apparatet, må du påse at strømkabelen ikke kommer i klem eller får skader.

Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må bare kobles til en forskriftsmessig montert, jordet stikkontakt.

• Støpselet til strømledningen må være fritt tilgjengelig etter monteringen av apparatet.
  Hvis dette ikke er mulig, må det i henhold til kravene i overspenningskategori III og i henhold til regelverket monteres en flerpolet skillebryter i den faste elektriske installasjonen.
• Den permanente el-installasjonen må kun utføres av elektriker. Vi anbefaler å installere en feilstrømbryter (FI-bryter) i apparatets strømforsyningskrets.
  Inne i apparatet er det komponenter med skarpe kanter som kan skade tilkoblingsledningen.
  Strømkabelen må ikke knekkes eller komme i klem.
  ■ Tilkoblingsdata står på typetypeskiltet. → Sid. 22
  ■ Strømledningen er ca. 1,30 m lang.
  ■ Dette apparatet tilsvarer EU-bestemmelsene om fjerning av radiostøy.
  ■ Apparatet er i beskyttelsesklasse 1. Derfor må det kun kobles til en jordet stikkontakt.
• Ikke koble apparatet til strømmen under monteringen.
• Påse at monteringen ikke går ut over berøringsbeskyttelsen.

Du kan avskjerme huset til avtrekkshetten inne i overskapet. Da må du være obs på følgende:

■ Mellomplaten må ikke ligge på huset.
Den fremre skjermen må ikke festes til huset.
- Det må være tilgang til huset i forbindelse med filter-skifte og kundeservice.

1 Sikkerhed.... 41
2 Forhindring af materielle skader.... 43
3 Miljøbeskyttelse og besparelse.... 43
4 Driftstyper.... 44
5 Lær apparatet at kende.... 45
6 Generel betjening.... 45
7 Rengøring og pleje.... 46
8 Afhjælpning af fejl...... 47
9 Kundeservice 48
10 Tilbehør 48
11 Bortskaffelse 48
12 MONTAGEVEJLEDNING.... 49
12.3 Sikker montage 49

1 Sikkerhed

Overhold følgende sikkerhedsanvisninger.

1.1 Generelle henvisninger

■ Læs denne vejledning omhyggeligt igen- nem.
- Opbevar vejledningen og produktinformationerne til senere brug, og giv dem videre til en senere ejer.
- Tilslut ikke apparatet i tilfælde af en transportskade.

1.2 Bestemmelsesmæssig brug

Anvend kun apparatet:

■ til at bortsuge mados.
■ i privat husholdning og i lukkede rum i huslige omgivelser.
- Op til en højde på maksimalt 2000 m over havets overflade.

Anvend ikke apparatet:

■ med et eksternt tidsur.

1.3 Begrænsning af brugerkreds

Dette apparat kan bruges af børn, der er fyldt 8 år, samt af personer med begrænsede fysi- ske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, hvis de

overvåges eller er blevet instrueret i en sikker brug af apparatet og har forstået de farer, der kan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet til leg.

Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er fyldt 15 år eller mere og overvåges.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

1.4 Sikker anvendelse

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Børn kan indånde eller sluge smådele og dermed blive kvalt.

- Opbevar smådele utilgængeligt for børn.

▶ Lad ikke børn lege med smådele.

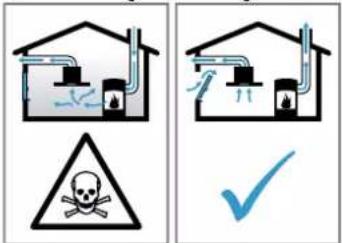

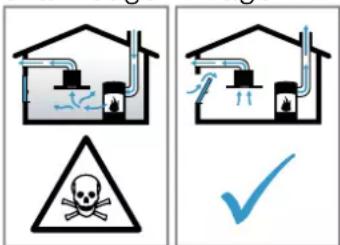

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kufyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, när undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, när den nødvendige forbrændingsluft kan

strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.

• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
• Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

• Anvend aldrig apparatet uden fedtfilter.
• Rengør fedtfiltrene med regelmæssige mellemrum.
  Der må aldrig arbejdes med åben ild i nærheden af apparatet (f.eks. flambering).
• Apparatet må kun installeres i nærheden af en varmekilde med åben ild til fast brændsel (f.eks. træ eller kul), hvis den pågældende varmekilde har en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

Varm olie eller fedt antændes hurtigt.

• Hold altid øje med varm olie og fedt.
  Forsøg aldrig at slukke brændende olie eller fedt med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.

Tændte gaskogezoner uden pander eller gryder udvikler meget kraftig varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

• Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.
  Der udvikles meget kraftig varme, når flere gaskogezoner er i brug samtidig. En emhætte, som er placeret ovenover, kan blive beskadiget eller antændt.

• Gaskogezoner må kun være tændt, när der står en gryde eller pande på dem.

• Indstil det højeste ventilatortrin.
  Brug aldrig to gaskogezoner med maksimal flammestørrelse samtidigt i mere end 15 minutter. To gaskogezoner svarer til ét storblus.

- Brug aldrig det store blus længere end 15 minutter med over 5 kW, f.eks. med en wok.

⚠ ADVARSEL – Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen.

▶ Rør aldrig ved de varme dele.

▶ Hold børn på sikker afstand.

- Rør aldrig ved de varme dele. - Hold børn på sikker afstand.

Apparat bliver meget varmt under brugen.

▶ Lad apparatet køle af inden rengøringen.

⚠️ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

Lyset fra LED-lamper er meget skarpt og kan forårsage øjenskader (risikogruppe 1).

Se aldrig direkte ind i en tændt LED-lampe længere end 100 sekunder.

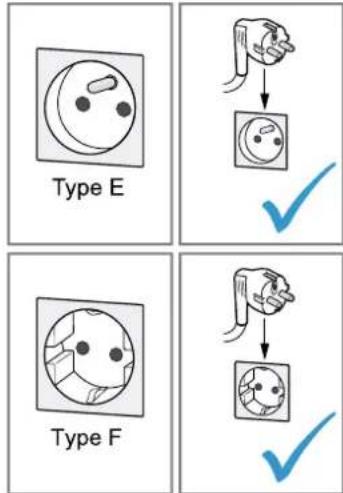

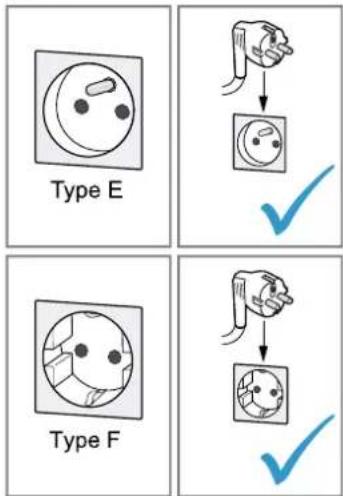

⚠️ ADVARSEL – Fare for elektrisk stød!

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.

- Kontakt kundeservice. → Side 48

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠️ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedt-filtre fra emhætter.

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

- Rengør fedtfiltrene med regelmæssige mellemrum.

⚠ ADVARSEL – Fare for tilskadekomst!

• Kun uddannet fagpersonale må udføre reparationer på apparatet.
• Hvis apparatet er defekt, så kontakt kunde-service.

⚠ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan medføre et elektrisk stød.

▶ Brug ikke meget våde rengøringssvampe.

2 Forhindring af materielle skader

BEMÆRK!

Kondensvand kan medføre korrosionsskader.

- Tænd for apparatet under madlavning for at undgå kondensvanddannelse.

Hvis der trænger vand ind i betjeningselementerne, kan der opstå skader.

- Betjeningselementer må aldrig rengøres med en våd klud.

Forkert rengøring beskadiger overfladen.

- Følg anvisningerne om rengøring.

Der må ikke anvendes aggressive eller skurende rengøringsmidler.

- Overflader af rustfrit stål må kun rengøres i slibningens retning.

- Rengør aldrig betjeningselementer med et rengøringsmiddel til rustfrit stål.

Kondensvand fra aftrækskanalen kan beskadige apparalet.

• Aftrækskanalen skal have et fald fra apparatet på mindst 1°.
  Hvis designer-elementer belastes forkert, kan de knække af.

- Træk ikke i designer-elementerne.

- Hæng ikke genstande på designer-elementerne.

Beskadigelse af overflade, hvis beskyttelsesfolie ikke fjernes.

- Træk beskyttelsesfolien af alle komponenter i apparatet, inden det bruges første gang.

Lakerede overflader er sarte.

▶ Beskyt lakerede overflader mod ridser.

3.1 Bortskaffelse af emballage

Alt emballagemateriale er miljøvenligt og egnet til genbrug.

▶ Bortskaf de enkelte dele adskilt efter art.

3.2 Energibesparelse

Overholdes disse henvisninger, forbruger dit apparat mindre strøm.

Tilpas ventilationstrinnet efter madlavningsdampens intensitet.

■ Et lavere ventilationstrin betyder et lavere energiforbrug.

Brug kun det intensive trin, när det er nødvendigt.

Vælg et højere ventilationstrin ved intensiv dampudvikling fra madlavningen i god tid.

■ Dermed fordeler lugten sig mindre i rummet.

Sluk for belysningen, når der ikke længere er brug for den.

- Når belysningen er slukket, forbruger den ingen energi.

Rens eller udskift filtrene med de foreskrevne intervaler.

■ Filtrenes effektivitet bevares.

Brug kun ekstrafunktionerne, når der er behov for det.

■ Deaktivering af ekstrafunktionerne reducerer strømforbruget.

4 Driftstyper

Apparatet kan både anvendes med ventilation med aftræk og med recirkulationsdrift.

4.1 Ventilation med aftræk

Den indsugede luft renses i fedtfiltret og ledes ud i det fri gennem et rørsystem.

Luften må ikke ledes ud gennem en skorsten, der bliver anvendt til afledning af røggasser fra apparater, der forbrænder gas eller andre brændstoffer (dette gælder ikke for apparater med recirkulationsdrift).

■ Hvis aftræksluften ledes ind i en nedlagt skorsten til røggas, skal installationen godkendes af den ansvarshavende skorstensfejermester.
■ Hvis aftræksluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

4.2 Recirkulationsdrift

Den indsugede luft renses i fedtfiltrene og i et lugtab-sorberende filter og ledes tilbage i rummet igen.

For at binde lugten ved recirkulationsdrift skal der monteres et lugtabsorberende filter. Der er flere oplysninger om de forskellige muligheder for recirkulationsdrift i vores katalog eller hos forhandleren. Det nødvendige tilbehør fås hos forhandleren, hos kundeservice eller i online-shoppen.

5 Lær apparatet at kende

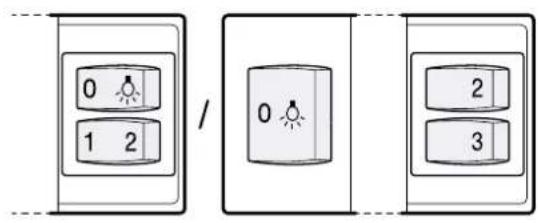

5.1 Betjeningselementer type 1 og 2

Via betjeningsfeltet indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

0 1 2 / 0 2 3

1 Aktivere ventilatortrin 1.
2 Aktivere ventilatortrin 2.
3 Aktivere ventilatortrin 3.
Tænde belysning
0 Slukke belysning

5.2 Betjeningselementer type 3

Via betjeningsfeltet indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

① Tænde eller slukke for apparatet
+ Forøge ventilationstrin
— Reducere ventilationstrin
Tænde eller slukke for belysning

6 Generel betjening

6.1 Betjeningsfelt type 1 og 2

Tænde for apparat

• Træk filterudtrækket ud.
  √ Apparatet starter på det valgte ventilationstrin.

Slukke apparat

- Skyd filterudtrækket ind til anslaget.

Indstille ventilatortrin

Belysningen kan tændes og slukkes uafhængigt af ventilationen.

▶ Tryk på ⚙

Slukke belysning

▶ Tryk på Q

6.2 Betjeningsfelt type 3

Tænde for apparat

1. Træk filterudtrækket ud.
2. Tryk på ①

√ Apparatet starter på ventilationstrin 2.

Slukke apparat

1. Tryk på Ⓘ

2. Skyd filterudtrækket ind.

Indstille ventilatortrin

▶ Tryk på +eller .—

Aktivere intensivt trin

Hvis der udvikles særlig kraftig lugt eller meget damp fra madlavningen, kan det intensive trin anvendes.

• Tryk på +gentagne gange, til alle LED'erne i indikatoren lyser.
  √ Efter ca. 6 minutter skifter apparatet automatisk ned til et lavere ventilationstrin.

Slukke Intensivt trin

- Tryk på —for at indstille et andet ventilationstrin.

Aktivere ventilatorefterløb

Ved ventilatorefterløb fortsætter apparatet driften et stykke tid, og slukkes derefter automatisk.

Krav: Apparatet er tændt.

▶ Skyd filterudtrækket ind.
√ Apparatet slukker automatisk efter ca. 10 minutter.

Tænde belysning

Belysningen kan tændes og slukkes uafhængigt af ventilationen.

▶ Tryk på

7 Rengøring og pleje

Rengør og plej maskinen omhyggeligt, så maskinen forbliver funktionsdygtig længe.

7.1 Rengøringsmidler

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at ren-gøre apparatet.

ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.
▶ Lad apparatet køle af inden rengøringen.

BEMAERK!

Uegnede rengøringsmidler kan beskadige apparatets overflader.

Der må ikke anvendes stærke eller skurende rengøringsmidler.
- Brug ikke rengøringsmidler med højt indhold af alkohol.
- Brug ikke hårde skuresvampe eller rengøringssvampe.
- Anvend kun glasrengøringsmidler, glasskraber eller plejemidler til rustfrit stål, hvis de er anbefalet til rengøring af den pågældende del i rengøringsvejledningen.
- Vask nye rengøringssvampe grundigt ud inden brug.

7.2 Rengøring af apparat

Rengør apparatet, som angivet, så de enkelte dele og overflader ikke bliver beskadiget af forkert rengøring eller af uegnede rengøringsmidler.

ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen. ► Lad apparatet køle af inden rengøringen.

ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan have skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

1. Følg anvisningerne om rengøringsmidlerne. → "Rengøringsmidler", Side 46
2. Rengør afhængigt af den pågældende overflade på følgende måde:
3. Rengør rustfrit stål i slibningens retning med en svampeklud og varmt opvaskevand.
4. Rengør lakerede overflader med en svampeklud og varmt opvaskevand.
5. Rengør aluminium med en blød klud og et ren-gøringsmiddel til glas.
6. Rengør kunststof med en blød klud og et rengøringsmiddel til glas.

7. Rengør glas med en blød klud og et rengøringsmiddel til glas.

8. Tør efter med en blød klud.

9. Påfør et plejemiddel til rustfrit stål i et ganske tyndt lag med en blød klud på overflader af rustfrit stål. Egnede plejemidler til rustfrit stål fås hos kundeservice eller i online-shoppen.

7.3 Rengøring af betjeningselementer

ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan medføre et elektrisk stød.

- Brug ikke meget våde rengøringssvampe.

1. Følg anvisningerne om rengøringsmidlerne. → "Rengøringsmidler", Side 46
2. Brug en fugtig rengøringssvamp og varmt opvaskevand til rengøring.
3. Tør efter med en blød klud.

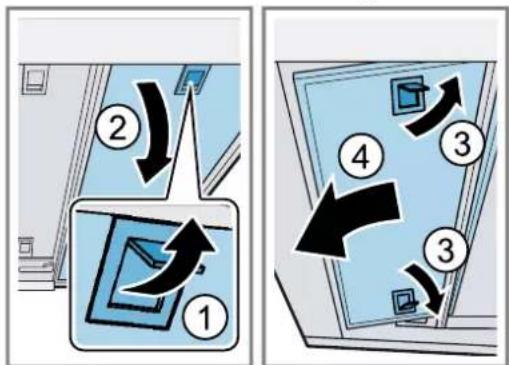

7.4 Afmontage af fedtfilter

1. Træk fedtfilterudtrækket helt ud.
2. BEMAERK!
   Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.
3. Hold samtidig med en hånd under fedtfiltret. Bemærk: Afmonter først fedtfiltrene i filterudtrækket, og afmonter derefter fedtfiltrene i apparatet.
   Åbn fedtfiltrenes låseanordninger.

1. Tag fedtfiltrene ud af holderne.

Hold fedtfiltrene vandret for at undgå, at der drypper fedt ned.

7.5 Rengøring af fedtfiltre i opvaskemaskine

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad. Vi anbefaler, at fedtfiltret rengøres hver 2. måned.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

▶ Rengør fedtfiltrene med regelmæssige mellemrum.

BEMÆRK!

Fedtfiltre kan blive beskadiget, hvis de bliver klemt.

▶ Fedtfiltrene må ikke blive klemt.

Bemærk: Ved rengøring af fedtfiltre i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på fedtfiltrenes funktion.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontage af fedtfilter", Side 46

1. Følg anvisningerne om rengøringsmidlerne.

1. Placer fedtfiltre løst i opvaskemaskinen.

Meget snavsede fedtfiltre må ikke vaskes sammen med service.

Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.

1. Start opvaskemaskinen.

Vælg en temperatur på maksimalt 70 °C.

1. Lad fedtfiltrene dryppe af.

7.6 Manuel rengøring af fedtfiltre

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad. Vi anbefaler, at fedtfiltret rengøres hver 2. måned.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

- Rengør fedtfiltrene med regelmæssige mellemrum.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontage af fedtfilter", Side 46

1. Følg anvisningerne om rengøringsmidlerne. → "Rengøringsmidler", Side 46
2. Læg fedtfiltrene i blød i varmt opvaskevand. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.
3. Rengør fedtfiltrene med en børste.
4. Skyl fedtfiltrene grundigt.
5. Lad fedtfiltrene dryppe af.

7.7 Montage af fedtfiltre

BEMÆRK!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

8 Afhjælpning af fejl

Mindre fejl ved apparatet kan afhjælpes selv. Læs oplysningerne om fejlafhjælpning, inden kundeservice kontaktes. Sådan undgås unødige omkostninger.

⚠ ADVARSEL – Fare for tilskadekomst!

• Kun uddannet fagpersonale må udføre reparationer på apparatet.
  Hvis apparatet er defekt, så kontakt kundeservice.

⚠️ ADVARSEL – Fare for elektrisk stød!

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

8.1 Funktionsfejl

Fejl Årsag og fejlafhjælpning

Apparatet virker ikke. Netledningens stik er ikke sat i kontakten.

▶ Tilslut apparatet til strømnettet.
Sikringen er defekt.
- Kontroller sikringen i sikringsskabet.
Strømforsyning er afbrudt.
- Kontroller, om rummets beslysning eller andre apparater i rummet fungerer.

Fejl Årsag og fejlafhjælpning

LED-belysningen fun-gerer ikke.

Forskellige årsager er mulige.► Defekte LED-lamper må kun skiftes af producenten, dennes kundeservice eller af en autoriseret fagmand (el-installatør).► Kontakt kundeservice.→ "Kundeservice", Side 48

9 Kundeservice

Funktionsrelevante originale reservedele iht. den pågældende forordning om miljøvenligt design kan fås hos vores kundeservice i en periode på mindst 10 år fra apparatets markedsføring i Det Europæiske ∅konomiske Samarbejdsområde.

Bemærk: Anvendelse af kundeservice er gratis inden for rammerne af producentens garantibetingelser.

Der findes detaljerede oplysninger om garantiperiode og garantibetingelser for det aktuelle land hos vores kundeservice, den lokale forhandler og på vores hjemmeside.

Kontaktdata for kundeservice findes i vedlagte liste over kundeserviceafdelinger eller på vores hjemmeside.

Typeskiltet er afhængigt af model placeret:

indvendigt i apparatet (afmontér i den forbindelse fedtfiltrene).
■ på oversiden af apparatet.

Skriv dataene ned, så du hurtigt kan finde apparatets data og telefonnummeret til kundeservice.

10 Tilbehør

Der kan købes supplerende tilbehør hos kundeservice, hos forhandleren eller på Internettet. Anvend kun originalt tilbehør, fordi det er fuldstændig tilpasset til det aktuelle apparat.

Tilbehør er specifikt for det enkelte apparat. Angiv altid den nøjagtige betegnelse (E-nr.) for apparatet.

→ Side 48

Det tilgængelige tilbehør til det aktuelle apparat kan ses i vores katalog. i online shoppen eller hos kunde-service.

www.bosch-home.com

Tilbehør Bestillingsnummer

CleanAir standard lugtfilter – udskiftning

DWZ2IT1B4

Tilbehør Bestillingsnummer

Standard Clean Air recir-kulationssæt	DWZ2IT114
Gribestykke – 60 cm,rustfrit stål	DSZ4685
Gribestykke – 90 cm,rustfrit stål	DSZ4985
Gribestykke – 90 cm, sort	DSZ4986
Gribestykke – 60 cm,hvid	DSZ4682
Gribestykke – 90 cm,hvid	DSZ4982

11 Bortskaffelse

11.1 Bortskaffelse af udtjent apparat

Ved miljørigtig bortskaffelse kan værdifulde råstoffer genindvindes.

1. Træk nettislutningsledningens netstik ud.
2. Skær nettilslutningsledningen over.
3. Bortskaf apparatet miljørigtigt. Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

12 Montagevejledning

Vær opmærksom på disse oplysninger ved montagen af apparatet.

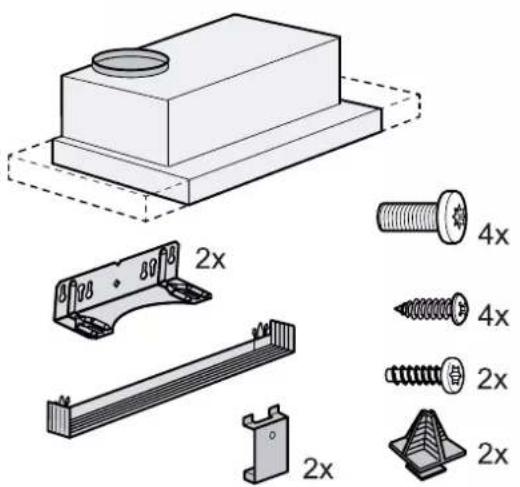

12.1 Leveringsomfang

Kontrollér alle dele for transportskader efter udpakningen, og om leveringen indeholder alle dele.

Afhængigt af apparatets udstyr

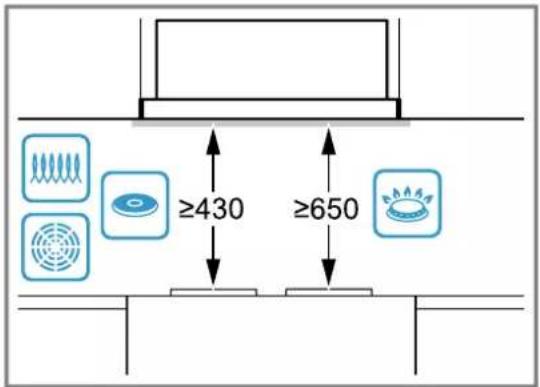

12.2 Sikkerhedsafstande

Overhold alle sikkerhedsafstande for apparatet.

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gen- nemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrum- met og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en em- hætte er tændt, suges der rumluft ud af køk- kenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræks- skakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
• Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

Retursugning af forbrændingsgas kan medføre forgiftning.

Når en emhætte installeres med et rumluftafhængigt brændselsfyret komfur eller ildsted, skal emhættens strømtilførsel være udstyret med en egnet sikkerhedsafbryder.

Retursugning af forbrændingsgas kan medføre forgiftning.

• Aftræksluften må ikke ledes ind i en skorsten til røggas, som er i brug.
• Aftræksluften må ikke ledes ind i en skakt, som bruges til ventilation af rum, hvor der er opstillet ovne, kaminer eller andre former for ildsteder.
  Hvis aftræksluften skal ledes ind i en skorsten til røggas, som ikke er i brug, skal installationen godkendes af den ansvarshavende skorstensfejermester.

ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Fedtaflejringer i fedtfiltret kan blive antændt.

▶ Overhold de foreskrevne sikkerhedsafstande for at undgå, at der sker en varmeophobning.
▶ Overhold også anvisningerne for kogesektionen. Hvis der er angivet en afvigende afstand i kogesektionens installationsanvisninger, er det altid den største afstand, der skal overholdes. Hvis der anvendes gas- og el-kogesektioner sammen, gælder den største af de angivne afstande.

Fedtaflejringer i fedtfiltret kan blive antændt.

Der må ikke tilberedes med åben ild i nærheden af apparatet (f.eks. flambering).
- Apparatet må kun installeres i nærheden af et ildsted til fast brændstof (f.eks. træ eller kul), når der forefindes en lukket afdækning, som ikke kan tages af. Der må ikke forekomme gnister.

ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

Hvis apparatet ikke er korrekt fastgjort, kan det falde ned.

Alle befæstigelseselementer skal være monteret fast og sikkert.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

ADVARSEL – Fare for elektrisk stød!

Skarpkantede komponenter inde i apparatet kan beskadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
- Kontakt kundeservice. → Side 48

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Ukorrekte installationer er farlige.

• Apparatet må kun tilsluttes og bruges iht. angivelserne på typeskiltet.
• Apparatet må kun tilsluttes et strømnet med vekselstrøm via en stikdåse med jord, der er installeret forskriftsmæssigt.
  Jordledningssystemet, der beskytter husets elinstallation, skal være installeret forskriftsmæssigt.
  ▶ Forsyn aldrig apparatet via en ekstern kontaktanordning, f.eks. tidsur eller fjernstyring.
  Når apparatet er monteret, skal nettilslutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfyl-

der kravene til overspændingskategori III og de gældende installationsbestemmelser.

- Sørg under opstilling af apparatet for, at nettislutningsledningen ikke kommer i klemme eller bliver beskadiget.

Fagligt ukorrekt tilslutning af apparater op til 13 A/3 kW er farlig. Angivelserne om dette apparats effekt findes på typeskiltet

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E/F.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes hos kundeservice.

Type K

Fagligt ukorrekt tilslutning af apparater over 13 A/3 kW er farlig. Angivelserne om dette apparats effekt findes på typeskiltet

- Inden apparatet tilsluttes skal det sikres at installationen er egnet til apparater med en mærkestrøm der overstiger 13 A. I tvivlstilfælde bør en autoriseret el-installatør kontaktes.

- Apparatet skal sikres med en 16 A ledningssikkerhedsafbryder.

- Apparater med Schuko-stik må kun anvendes med en stikdåsetype E/F. Det er forbudt at anvende en stikdåse af type K.

Hvis der er installeret en stikdåse af type K, skal der anvendes en egnet adapter. Den kan bestilles via kundeservice (kundeservice-nr. 00623333). Kun på denne måde kan det sikres, at apparatet er korrekt jordforbundet.

Type K

Hvis apparatet skal tilsluttes med en fast forbindelse til den elektriske installation, kan der bestilles en særlig tilslutningsledning uden stik via kundeservice. Den faste tilslutning skal udføres af en autoriseret elektriker.

12.4 Oplysninger om indbygningsforhold

■ Monter dette apparat i et køkkenskab.
■ Følg den medfølgende installationsvejledning ved montage af ekstra tilbehør.
■ Bredden af emhætten skal som minimum svare til kogesektionens bredde.
■ For at kunne opsuge madlavningsdampen optimalt skal apparatet monteres midt over kogesektionen.

12.5 Oplysninger om aftræksrørledning

Producenten af apparatet påtager sig ikke ansvar for mangler ved reklamationer, hvis årsag skyldes rørføringen.

■ Anvend et kort og så vidt muligt lige aftræksrør med så stor indvendig diameter som muligt.
■ Lange, aftræksrør med ru overflade, mange rørbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.

■ Der må ikke anvendes aftræksrør af brændbare materialer.
■ For at undgå kondensdannelse skal aftræksrøret installeres fra apparatet med et fald på 1°.

12.6 Oplysninger om elektrisk tilslutning

For at kunne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholdes.

ADVARSEL – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes en forskriftsmæssigt installeret sikkerhedsstikkontakt.

• Efter indbygningen af apparatet skal nettislutningsledningens netstik være frit tilgængeligt.
  Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
• Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (FI-afbryder) i strømforsyningskredsen til apparatet.

Skarpkantede komponenter inde i apparatet kan be- skadige tilslutningskablet.

• Tilslutningskablet må ikke knækkes eller komme i klemme.
  ■ Tilslutningsdata findes på typeskiltet. → Sid. 48
  ■ Tilslutningskablet er ca. 1,30 m langt.
  ■ Dette apparat er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.
  ■ Apparatet opfylder beskyttelsesklasse 1 og må derfor kun anvendes med jordledningstilslutning.
  ■ Strømforsyningen til apparatet må ikke tilsluttes under montagen.
• Det skal sikres, at indbygningen yder berøringsbeskyttelse.

12.7 Generelle oplysninger

Følg disse generelle anvisninger ved installationen.

• Ved installationen skal de aktuelt gældende byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber overholdes.
• Ved afledning af aftræksluft skal myndighedernes og de lovgivningsmæssige forskrifter, f.eks. bygge-lovgivningen, overholdes.
• For at kunne få uhindret adgang til apparatet i tilfælde af service skal montagestedet være lettilgængeligt.
  ■ Apparatets overflader er sarte. Undgå beskadigelse under montagen.

12.8 Montage

Kontrol af indbygningsskab

1. Kontroller, at indbygningsskabet er vandret og tilstrækkelig bæredygtigt.
   Apparatet vejer maksimalt 18 kg.
   Bemærk: Overhold møbelproducentens angivelser om indbygningsskabets bæreevne.

2. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90 °C.

3. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.

4. Kontroller, at indbygningsmøblet opfylder følgende mål:

Bredde 600 mm

Dybde Min. 320 mm

Højde Min. 390 mm

Forberedelse af indbygningsskab

Krav: Skabet er egnet til indbygning.

→ "Kontrol af indbygningsskab", Side 52

1. Dæk kogesektionen til for at undgå beskadigelse.
2. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.
3. Fjern en del af skabets bagvæg ved en skabsdybde på under 320 mm.

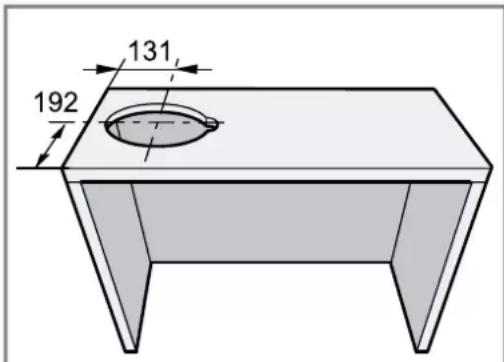

4. Foretag udskæringen til rørforbindelsen.

131 192

1. Hvis skabet har en bund, skal den fjernes.
2. Fjern spånerne.

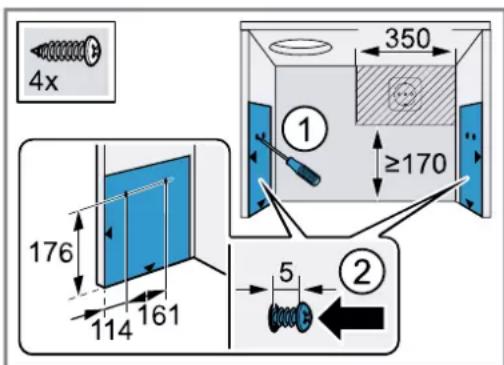

3. Marker befæstigelsespunkterne på skabets inderside ved hjælp af den medfølgende skabelon, og slå en prik i dem med en dorn.

4x 176 114 161 350 ≥170 ① ② 5

1. Skru de 4 vedlagte skruer til vinkelbeslagene ind, til der mangler 5 mm.

Forberede apparat

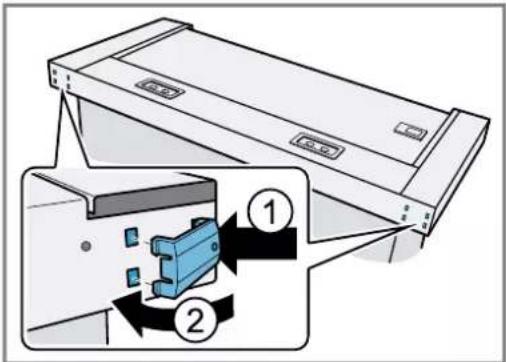

1. Sæt holderne til vægafslutningslisten på apparatets bagside udvendigt i udsparingerne, og klap dem ind mod midten af apparatets midte.

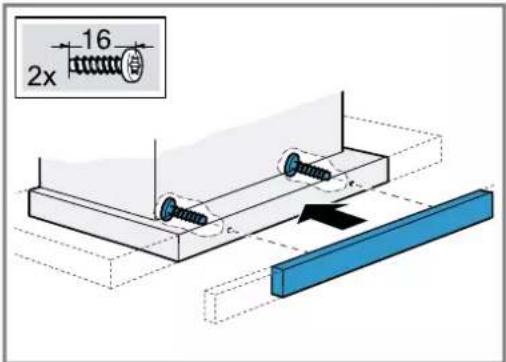

1. Fastgør gribestykket på filterudtrækket med de vedlagte skruer.

2x 16 2x

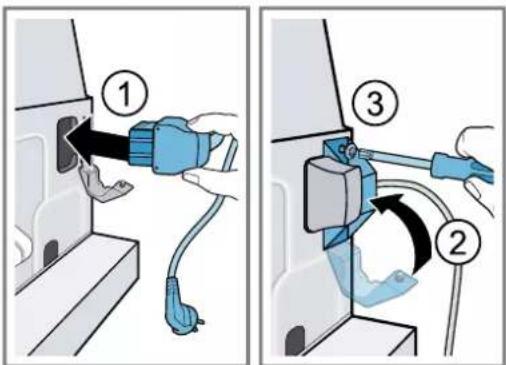

1. Stik det vedlagte nettilslutningskabel ind i apparatet, og fastgør det med trækaflastningen.

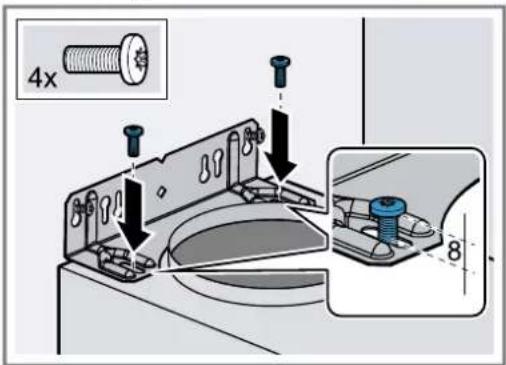

1. Skru de 2 vinkelbeslag fast på apparatet. Vær opmærksom på skruernes position. Skru skruerne ind, til der mangler 8 mm.

4x 8

Montage af apparat

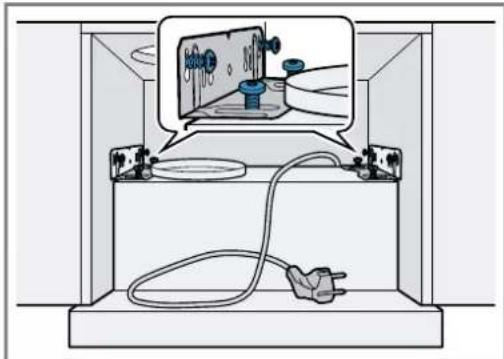

1. Hæng apparatet op i skruerne i skabet med vinkelbeslagene, indjuster det til vandret, og skru det fast.

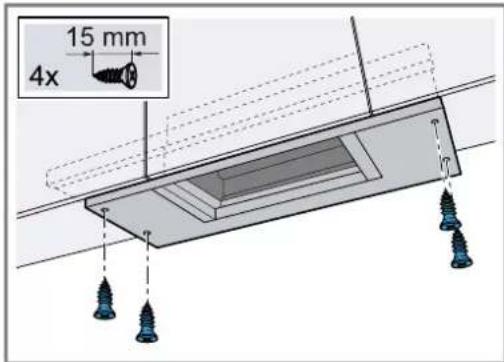

1. Apparatbredde 90 cm: Træk filterudtrækket fremad. Skru også apparatet fast nedefra i overskabene ved siden af med 2 skruer i hver side.

15 mm 4x

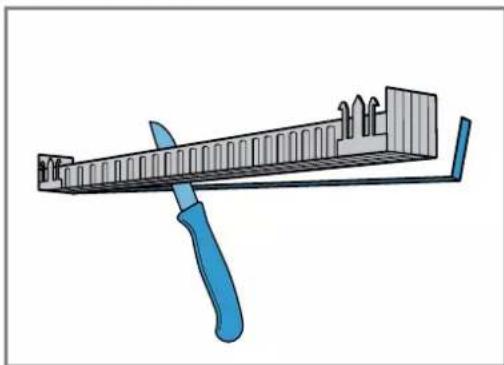

1. Tilpas vægafslutningslisten til afstanden mellem apparatet og væggen.

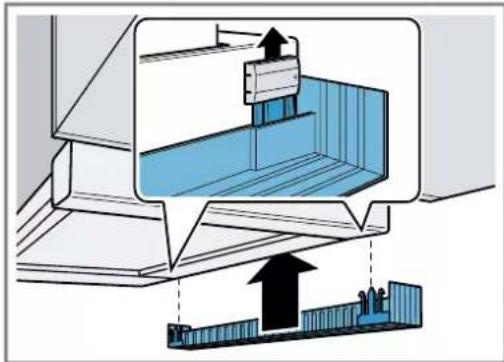

1. Lad vægafslutningslisten gå i indgreb i holderne.

Emhættens kabinet kan indbygges skjult i overskabet. Vær opmærksom på følgende:

■ Mellembunden må ikke ligge direkte på kabinettet.
■ Det forreste panel må ikke fastgøres på kabinettet.
■ Der skal være adgang til kabinettet af hensyn til fil- terskift og service.

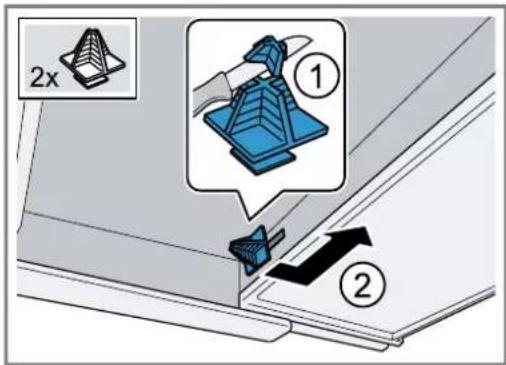

Ændre filterudtrækkets anslag

Ved nogle modeller kan filterudtrækkets anslag ændres. Ved disse apparater er der vedlagt afstandsstykker, så apparatets gribestykke kan indstilles, så det flugter med indbygningsskabet.

1. Træk filterudtrækket fremad.
2. Afkort afstandsstykkerne til det ønskede mål, og sæt dem ind i de dertil beregnede slidser.

2x ① ②

MyBosch
