BRUGSANVISNING BD3056IFAN Profilo

Tip til reparation - Køle-/ frysekombination

i Om dette dokument....99

1.1 Vigtig information....99
1.1.1 Formäl 99

1.2 Forklaring af symboler 99

1.2.1 Fareniveauer 99

1.2.2 Faresymboler....99

1.2.3 Advarslernes opbygning 100

1.2.4 Generelle symboler.... 100

Sikkerhed 101

2.1 Generelle sikkerhedsanvisninger.... 101

2.1.1 Alle husholdningsapparater 101

Værktøjer og hjælpemidler.... 102

Reparation 103

4.1 Udskiftning af dørpakning.... 103

4.1.1 Fjernelse af dørpakning.... 103

4.1.2 Montering af dørpakning.... 103

4.2 Udskiftning af dørhåndtag 106

4.2.1 Fjernelse af dørhåndtag 106

4.2.2 Montering af dørhåndtag 106

4.3 Udskiftning af øverste dørhængsel 107

4.3.1 Fjernelse af øverste dørhængsel.... 107

4.3.2 Montering af øverste dørhængsel 108

4.4 Udskiftning af det øverste dørhængsel (dør med display).... 109

4.4.1 Fjernelse af øverste dørhængsel.... 109

4.4.2 Montering af øverste dørhængsel 110

4.5 Udskiftning af midterste dørhængsel.... 111

4.5.1 Fjernelse af midterste dørhængsel 111

4.5.2 Montering af midterste dørhængsel....111

4.6 Udskiftning af nederste dørhængsel 112

4.6.1 Fjernelse af nederste dørhængsel.... 112

4.6.2 Montering af nederste dørhængsel.... 112

4.7 Udskiftning af hylde 113

4.7.1 Fjernelse af hylde.... 113

4.7.2 Montering af hylde 113

4.8 Udskiftning af flaskehylde 114

4.8.1 Fjernelse af flaskehylde 114

4.8.2 Montering af flaskehylde 114

4.9 Udskiftning af dørhylde.... 115

4.9.1 Fjemelse af dørhylde 115

4.9.2 Montering af dørhylde....115

4.10 Udskiftning af justerbar dørhylde.... 116

4.10.1 Fjernelse af justerbar dørhylde 116

4.10.2 Montering af justerbar dørhylde.... 116

4.11 Udskiftning af frostvarebeholder.... 117

4.11.1 Fjernelse af frostvarebeholder 117

4.11.2 Montering af frostvarebeholder.... 117

4.12 Udskiftning af beholder.... 118

4.12.1 Fjemelse af beholder 118

4.12.2 Montering af beholder.... 118

4.13 Udskiftning af udtrækkelig beholder 119

4.13.1 Fjemelse af udtrækkelig beholder.... 119

4.13.2 Montering af udtrækkelig beholder.... 119

4.14 Udskiftning af LED-spotlampe.... 120

4.14.1 Fjernelse af LED-spotlampe 120

4.14.2 Montering af LED-spotlampe.... 120

4.15 Udskiftning af LED-lampe foroven.... 121

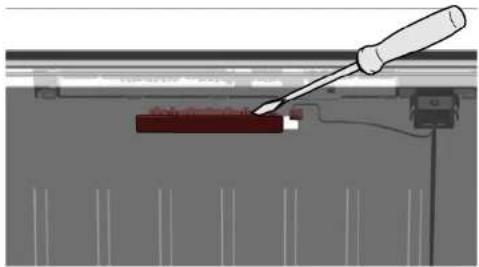

4.15.1 Fjernelse af LED-lampe 121

4.15.2 Montering af LED-lampe foroven 122

4.16 Udskiftning af LED-sidebjælkelampe 123

4.16.1 Fjernelse LED-sidebjælkelampe 123

4.16.2 Montering af LED-sidebjælkelampe 124

4.17 Udskiftning af LED-spotlampe.... 125

4.17.1 Fjemelse af LED-spotlampe 125

4.17.2 Montering af LED-spotlampe.... 126

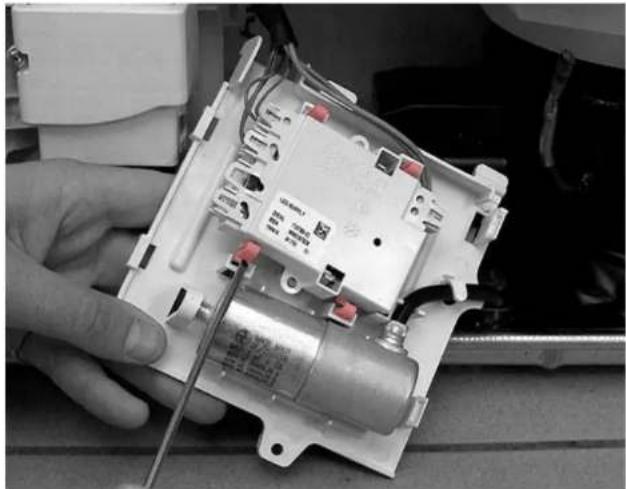

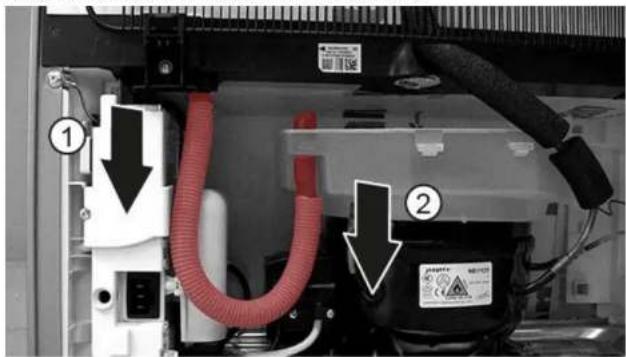

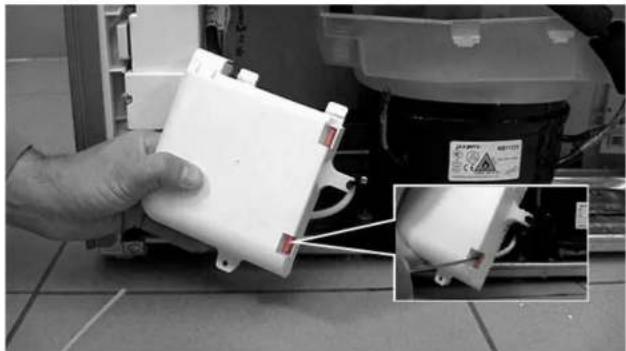

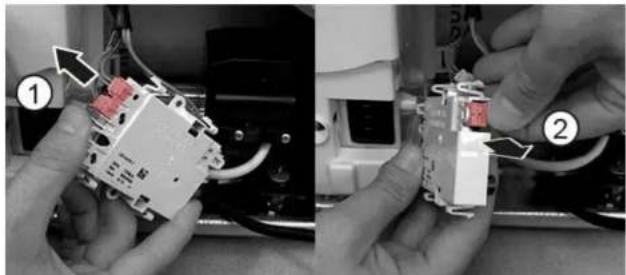

4.18 Udskiftning af LED-strømforsyningsmodul 127

4.18.1 Udskiftning af LED-strømforsyningsmodul.... 127

4.18.2 Installation af LED-strømforsyning modul 129

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start] Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mmi sættet [00341820]
Specialværktøj[00342180]
Sugekop[00342224]	∅50 mm
Torx-bit TX20[00340865]	6,3 mm (1/4")
Kærvskruetrækker Blad 10 mm x 1,6 mm x200 mm

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemåden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dørhåndtag

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.2.1 Fjernelse af dørhändtag

1. Fjern de to skruehætter (1).
2. Skru de to skruer ud (2).
3. Fjern dørhåndtaget (3).

Dørhändtaget er fjernet.

Dørhåndtaget til den anden dør kan fjernes på samme måde.

4.2.2 Montering af dørhåndtag

- Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af øverste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer ► Brug kun egnet værktøj og

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

4.3.1 Fjernelse af øverste dørhængsel

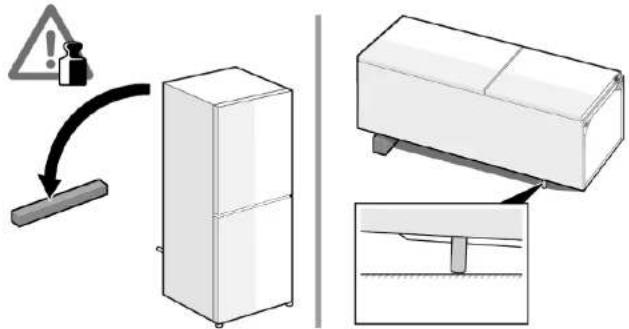

1. Læg apparatet med bagsiden nedad.

1. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Drej hængslets afdækning (3).
4. Fjern det øverste hængsels afdækning (4).
5. Skru de to skruer ud (5).
6. Fjern det øverste hængsel (6).

Det øverste hængsel er fjernet.

4.3.2 Montering af øverste dørhængsel

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af det øverste dørhængsel (dør med display)

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer ► Brug kun egnet værktøj og PAS PÅ! Skarpe kanter! Snitlæsioner ► Brug beskyttelseshandsker

FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation ► Elektriske dele skal repareres af kvalificerede elektrikere. ► Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød ► Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

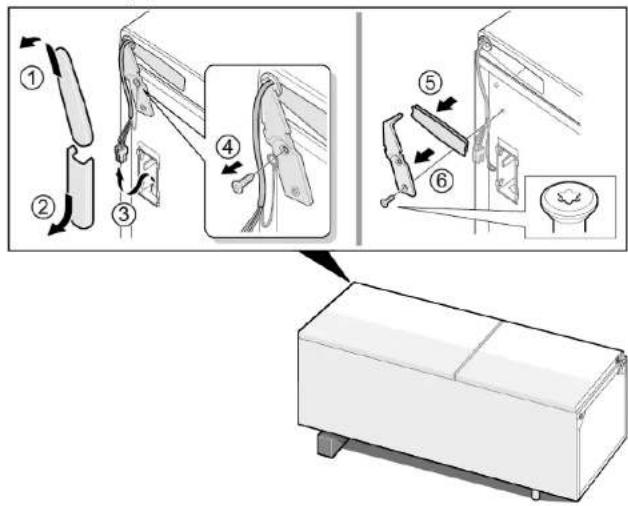

4.4.1 Fjernelse af øverste dørhængsel

1. Læg apparatet med bagsiden nedad.

1. 1. Fjern det øverste hængsels afdækning (1).

2. Fjern kabelboksens afdækning (2).

3. Afbryd den elektriske tilslutning (3).
4. Skru jordforbindelsesskruen ud (4).
5. Fjern kabelbeskyttelsen (5).
6. Skru skruen ud (6).

Det øverste hængsel er fjernet.

4.4.2 Montering af øverste dørhængsel

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af midterste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer ► Brug kun egnet værktøj og

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparalet er fjernet.
Det øverste dørhængsel er fjernet.

4.5.1 Fjernelse af midterste dørhængsel

1. Fjern køleafdelingens dør (1).
2. Skru de to skruer ud (2).
3. Fjern det midterste hængsel (3).

Det midterste hængsel er fjernet.

4.5.2 Montering af midterste dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af nederste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer ► Brug kun egnet værktøj og

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.
Det øverste hængsel er fjernet.
Det midterste hængsel er fjernet.

4.6.1 Fjernelse af nederste dørhængsel

▶ 1. Fjern fryseafdelingens dør (1).
2. Skru skruen ud (2).
3. Drej det nederste hængsel ud (3).
4. Fjern det nederste hængsel (4).

Det nederste dørhængsel er fjernet.

4.6.2 Montering af nederste dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af hylde

Preindstilling:

Døren er åben.

4.7.1 Fjernelse af hylde

Træk hylden ud.

4.7.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af flaskehylde

Preindstilling:

Døren er åben.

4.8.1 Fjernelse af flaskehylde

Træk flaskehylden ud.

Flaskehylden er fjernet.

4.8.2 Montering af flaskehylde

- Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.9.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.9.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af justerbar dørhylde

Preindstilling:

Døren er äben.

4.10.1 Fjernelse af justerbar dørhylde

Bevæg den højdejusterbare dørhylde opad, indtil dørhylden er frigjort fra holderen.

Den justerbare dørhylde er fjernet.

4.10.2 Montering af justerbar dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.11 Udskiftning af frostvarebeholder

Preindstilling:

Døren er åben.

4.11.1 Fjernelse af frostvarebeholder

1. Træk frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

▶ Montér i omvendt rækkefølge.

Reparation

4.12 Udskiftning af beholder

Preindstilling:

Døren er åben.

4.12.1 Fjernelse af beholder

1. Bevæg den nederste køleskabsbeholder ud (1).
2. Bevæg den øverste køleskabsbeholder ud (2).

→ Beholderne er fjernet.

4.12.2 Montering af beholder

- Montér i omvendt rækkefølge.

Reparation

4.13 Udskiftning af udtrækkelig beholder

Preindstilling:

Døren er äben.

4.13.1 Fjernelse af udtrækkelig beholder

1. Træk den udtrækkelige beholder hele vejen ud (1).
2. Fjem den udtrækkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.13.2 Montering af udtrækkelig beholder

Montér i omvendt rækkefølge.

Reparation

4.14 Udskiftning af LED-spotlampe

Nødvendig værktøj:

Specialværktøj [00342180]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

► Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.14.1 Fjernelse af LED-spotlampe

1. Brug specialværktøj til at trække LED-spotlampen ud (1).

- Montér i omvendt rækkefølge.

Reparation

4.15 Udskiftning af LED-lampe foroven

Nødvendig værktøj:

Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

FARE Fare for elektrisk stød pga. spæ Livsfare pga. elektrisk stød i tilfæl • Elektriske dele skal reparen • Få efter reparationen udfør 0701 eller landespecifikke t

FARE Fare for elektrisk stød pga. spæ Død ved elektrisk stød ▶ Afbryd apparater fra strømt reparationer påbegyndes.

PAS PÅ! Skarpe kanter! Snitlæsioner ► Brug beskyttelseshandsker

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Indvendigt tilbehør foroven er fjernet.

4.15.1 Fjernelse af LED-lampe

1. Bevæg LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Frigør LED-lampens kroge.

1. Fjern LED-lampen ved at bevæge den fremad.

LED-lampen er fjernet.

4.15.2 Montering af LED-lampe foroven

▶ Montér i omvendt rækkefølge.

Reparation

4.16 Udskiftning af LED-sidebjælkelampe

Nødvendig værktøj:

Sugekop ∅50 mm [00342224]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

▶ Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.16.1 Fjernelse LED-sidebjælkelampe

1. Sæt sugekoppen fast på den øverste tredjedel af LED-sidebjælkelampen.

1. Træk sugekoppen fremad med LED-sidebjælkelampen i en drejende bevægelse.

1. Afbryd LED-sidebjælkelampens elektriske tilslutning.

LED-sidebjælkelampen er fjernet.

4.16.2 Montering af LED-sidebjælkelampe

1. Forbind LED-sidebjælkelampens elektriske tilslutning.
2. Fastgør LED-sidebjælkelampen i dens placering på afdelingens væg (krogene klikker).
   LED-sidebjælkelampen er monteret.

Reparation

4.17 Udskiftning af LED-spotlampe

Nødvendig værktøj:

Specialværktøj [00342180]
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation - Elektriske dele skal repareres af kvalificerede elektrikere. - Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød - Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

! PAS PÀ!

Skarpe kanter! Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.17.1 Fjernelse af LED-spotlampe

1. Frigør LED-spotlampens afdækning.

0 N/A/58

1. Træk LED-spollampens afdækning indad, og skub den samtidigt fremad.

1. Frigør LED-spotlampemodulet.

▶ Montér i omvendt rækkefølge.

Reparation

4.18 Udskiftning af LED-strømforsyningsmodul

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Beholder min. 200 ml Kapacitet

Gælder for apparatvarianter med kamera i køleskab (CIF)

Elektroniske moduler må kun repareres af kundeservice eller autorisere-de teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation - Elektriske dele skal repareres af kvalificerede elektrikere. - Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød - Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner ► Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Der er adgang til bagsiden af apparaterne.

4.18.1 Udskiftning af LED-strømforsyningsmodul

1.

BEMAERK!

Risiko for skader!

Hvis der spildes afrimningsvand på kompressorens elektronik og tilslutninger, kan det beskadige apparatets elektronik.

▶ Under fjemelse af afløbsslangen skal du sikre dig, at afrimningsvandet ikke bliver spildt på de elektroniske komponenter.

1. Disconnect drainage hose from water drain outlet (1).
2. Hæld optøningsvand i beholderen.
3. Afbryd afløbsslangen fra vandafdampningsbakken (2).

Kompressorens startkondensator og LED-strømforsyningsmodulboksen er frigivet.

1. Løser to kroge.

Kompressorens startkondensator og dækslet til LED-strømforsyningsmodulet er åbnet.

1. Løser fire kroge.

LED-strømforsyning modulet er frigivet.

1. Afbryd de elektriske forbindelser til LED-strømforsyning modulet (1) og (2).

LED-strømforsyning modulet er fjernet.

Reparation

4.18.2 Installation af LED-strømforsyning modul

Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Dørhändtaket er demontert.

Sikre komponenten så den ikke kan falle ned.

OBS!

- Sikre komponenten så den ikke kan falle ned.

Forutsetning:

Apparatet kobles fra strømforsyningen.

√ Apparatets innvendige beslag er demontert.

Sikre komponenten så den ikke kan falle ned.

OBS!

- Sikre komponenten så den ikke kan falle ned.

FARE

Sikre komponenten så den ikke kan falle ned.

OBS!

- Sikre komponenten så den ikke kan falle ned.

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre dørhengsel er demontert.

Nedre dørhengsel er demontert.

4.6.2 Montering av nedre dørhengsel

Hyllen er demontert.

Dørracken er demontert.

Den justerbare dørracken er demontert.

→ Beholderne er demontert.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörrhandtaget har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Facken har tagits bort.

4.12.2 Montera lâda

LED-lampan har tagits bort.
