BRUGSANVISNING Levi Lionelo

Beltene skal være stramt mot barnets kropp, men skal ikke være for stramt og forårsake ubehag.

Hvis du har nogle spørgsmål eller bemærkninger til det købte produkt, er du altid velkommen til at kontakte os: [e-mail]

Producent:

BrandLine Group Sp. z o. o.

Produktet opfylder kravene i standard: R129/03.

OPLYSNINGER TIL GRUPPE 76 - 105 CM BEMÄRK

Det er en forbedret universel barnefastholdelsesanordning, der fastgøres med stropper. Den er blevet godkendt i overensstemmelse med FN-regulativ nr. 129 til brug primært på "universelle siddepladser", der er angivet i køretøjsfabrikantens vejledning.

Hvis du er i tvivl, skal du kontakte producenten eller forhandleren af barnefastholdelsesanordningen.

OPLYSNINGER TIL GRUPPE 100 - 150 CM BEMÄRK

Det er en forbedret barnefastholdelsesanordning i "i-Size-boostersædekategorien". Den er blevet godkendt i overensstemmelse med FN-regulativ nr. 129, til brug primært på i-Size-siddepladser, der er angivet i køretøjsfabrikantens vejledning.

Hvis du er i tvivl, skal du kontakte producenten eller forhandleren af barnefastholdelsesanordningen.

Produktet er beregnet til montering på de sæder, der er markeret med symbolet i figur A, som i-Size.

Produktet er kun beregnet til montering på det sæde, der er markeret med symbolet i figur A, hvis sædet er udstyret med 3-punkts sikkerhedsseler.

Produktet er kun beregnet til montering på sædet, der er markeret med symbolet B i fig. A, när airbaggen er deaktiveret. Det anbefales kun at montere barnestolen på køretøjets bagsæder.

ADVARSLER:

1. Produktet er designet til børn mellem 76 og 150 cm i højden.
2. Den maksimale vægt for et barn i vækstgruppen 76 - 105 cm er 18 kg.
3. Bemærk - brug ikke fremadvendt enheder, hvis barnet er under 15 måneder gammelt.
4. Børnesikkerhedsanordningens stive dele og plastdele skal anbringes og monteres, så der ved normal brug af køretøjet ikke er mulighed for, at de bliver fastklemt under et forskydeligt sæde eller i døren på køretøjet.
5. Alle seler i barnefastholdelsesanordningen skal passe godt til barnets legemsform. Selerne må ikke være snoede.
6. Stropperne, der fastspænder fastholdelsesanordningen til køretøjet, skal være stramme.
7. Sørg for, at hofteselen sidder lavt for at beskytte bækkenet tilstrækkeligt.
8. Hvis produktet har været udsat for kraftig belastning (f.eks. slag), skal det udskiftes.
9. Der må ikke foretages ændringer på barnestolen eller tilføjes nye komponenter uden den typegodkendende myndigheds godkendelse. For at sikre maksimal sikkerhed for dit barn skal udstyret fastgøres og bruges som anbefalet i brugermanualen.
10. Barnestolens plastdele kan blive varme i solen og forårsage forbrændinger på dit barns hud.
11. Efterlad aldrig barnet uden opsyn i barnestolen i køretøjet.
12. Bagage og andre lignende genstande skal fastgøres, så de ikke forårsager skader ved et sammenstød.
13. Brug ikke stolen uden dets stofbetræk.
14. Betrækket må ikke erstattes med et element fra et andet sæt. Det er en integreret del af sættet og påvirker fastholdelsesanordningens funktion.
15. Hav altid denne manual ved hånden. Opbevar brugermanualen i hele produktets levetid.
16. Der henvises til køretøjsproducentens instruktionsbog.

BESKRIVELSE AF DELE (FIG. B)

1. Justeringsrem til nakkestøtte
2. Nakkestøtte
   3a. Seleføring til skulderstrop (vedr. monteringen 100 - 150 cm)
   3b. Seleføring til skulderstrop (vedr. monteringen 76 - 105 cm)
3. 5-punkts sikkerhedsseler puder
4. 5-punkts selelås
5. Babyindsats
6. Beskytter til 5-punkts selelås
7. Knap til justering af 5-punkts

sikkerhedsseler

1. Strop til justering af 5-punkts sikkerhedsseler

2. Sæde

3. Seleføring til hoftesele

4. Gennemføringer til skulderstropper

5. Skulderstropper

6. Barnestolens ryglæn

7. Metallås

8. Kroge til ryglæn

MONTERING I BILEN

Montering af barnestolen	Stolens retning Stolens position Barnets		størrelse
- Montering med 3-punktsvoksensikkerhedsseler- Barnet fastspændtmed barnestolens sikkerhedssele	Fremadvendt		Fra 76 til 105 cmMaksimalt 18 kg.
- Montering med 3-punktsvoksensikkerhedsseler	Fremadvendt		Fra 100 til 150 cm

MONTERING OG AFMONTERING AF RYGLÄNET

1. Placer betrækkets gummistropper over ryglænets kroge, sæt plastkrogene i de tilsvarende huller i basen, løft derefter ryglænet, og placer det i lodret position (fig. 1).

2. For at fjerne ryglænet, skub ryglænet helt til vandret position (fig. 2).

3. Afmonter ryglænets kroge (16, fig. B) og separer ryglænet fra basen.

4. For at montere ryglænet igen placer betrækkets gummistropper over ryglænets kroge, sæt krogene i de tilsvarende huller i basen og løft og juster ryglænet til lodret position.

JUSTERING AF NAKKEST∅TTE

1. Ved justering af højden på nakkestøtten anbefales det at løsne og afspænde barnestolens sikkerhedsselerne så meget som muligt.
2. For at justere højden på nakkestøtten træk i justeringsremmen (1, fig. B) og vælg den ønskede højde (fig. 15).

BEMÄRK

Nakkestøttens højde skal tilpasses barnets højde. Den må hverken være for høj eller for lav. Barnestolens nakkestøtte skal omslutte hovedet. Den må hverken være under (f.eks. i nakkens og skulderbladets højde) eller over (f.eks. sådan, at den nederste del af hovedet ikke er beskyttet). En korrekt justeret nakkestøtte beskytter den nederste og øverste del af barnets hoved samt siderne af hovedet.

Ved justering af nakkestøtten sørg for, at stolens skulderstrop er på samme niveau som barnets skuldre (fig. 16).

MONTERING AF BARNESTOLEN (GRUPPE 76 - 105 CM)

Bemærk! Børn med en højde på 76-105 cm kan kun bruge stolen med en babyindsats.

1. Tryk på knappen til justering af barnestolens sikkerhedsseler, og løsn dem (fig. 3).
2. Åbn sikkerhedsselerne ved at trykke på den røde låseknap i midten (fig. 4).
3. Løft den øverste rygpude og fjern babyindsatsen (fig. 5).
4. Placer barnestolen på bilsædet og træk sikkerhedsselen så langt ud som muligt. Sørg for, at barnestolen trykkes mod bilsædets ryglæn (fig. 6).
5. Før bilselen igennem seleføringen til skulderstrop, som du finder under nakkestøtten (3b, fig. B), og hofteselen igennem seleføringen til hoftesele (11, fig. B), som du finder under armlænene (fig. 7). Bilselen skal gå over skulderstropperne (skulderdel) og fladt over sædet (hofteparti). Med dit knæ på barnestolen spænd sikkerhedsselen mod sele retractoren, indtil den er så stram som muligt.
6. Fastgør bilens sikkerhedssele. Korrekt fastgørelse signaleres med et hørbart klik. Sørg for, at bilselen er stram og ikke snoet (fig. 8).
7. Træk rygpuden ned og placer babyindsatsen i barnestolen (fig. 9).
8. Sæt barnet i stolen (fig. 10).
9. Sæt selernes låsetunger sammen (fig. 11) og derefter selerne i låsen (fig. 12). Du vil

høre et karakteristisk klik.

1. Juster højden på nakkestøtten (se: Justering af nakkestøtten).
2. Spænd barnestolens selerne med stroppen til justering af seler (fig. 13) og træk i skulderstropper, for at sikre, at barnet er korrekt fastspændt (fig. 14).

BEMÄRK

Sørg for, at selerne sidder tæt omkring barnets krop, og at de ikke er snoede. Sørg for, at hofteselen sidder lavt og beskytter barnets bækken. Selerne skal sidde stramt mod barnets krop, men må ikke være for stramme og forårsage ubehag.

SKJUL AF 5-PUNKTS SIKKERHEDSSELERNE

BEMÆRK! De følgende oplysninger gælder for gruppen 100-150 cm.

1. Åbn sikkerhedsselerne ved at trykke på den røde låseknap i midten (fig. 4).
2. Fjern babyindsatsen og beskytteren til selelås (fig. 17).
3. Løsn metaltrykknapper på den øverste rygpude og løft derefter nakkestøtten (se: Justering af nakkestøtte) og puden opad (fig. 18).
4. Løsn metaltrykknapper på den nederste rygpude og flyt derefter puden til højre side (fig. 19).
5. Sæt alle komponenter af stoleselerne i rummet under den nederste rygpude (fig. 20).
6. Før selelåsen igennem den tilsvarende gennemføring i sædebetræk (fig. 21).
7. Sæt selelåsen i rummet under sædet (fig. 22).
8. Juster spændingen på de skjulte seler med stroppen (fig. 23).

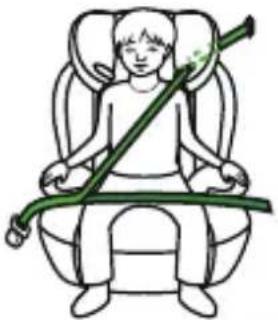

MONTERING AF BARNESTOLEN (GRUPPE 100 - 150 CM)

1. Placer barnestolen på bilsædet og træk sikkerhedsselen så langt ud som muligt (fig. 6). Sørg for, at stolen trykkes mod bilsædets ryglæn.
2. Sæt barnet i stolen (fig. 24).
3. Juster højden på nakkestøtten (se: Justering af nakkestøtten).
4. Før bilselen igennem seleføringen til hoftesele (11, fig. B), som du finder under armlænene, og til skulderstrop (3a, fig. B), som du finder i nakkestøtten (fig. 25).
5. Fastgør bilens sikkerhedssele. Korrekt fastgørelse signaleres med et hørbart klik. Sørg for, at bilselen er stram og ikke snoet (fig. 26).

BEMÄRK

Selerne skal sidde stramt mod barnets krop, men må ikke være for stramme og forårsage ubehag. Sørg for, at hofteselen løber lavt, beskytter barnets bækken og går igennem føringen til hoftesele under armlænene.

AFMONTERING AF 5-PUNKTS SELER

1. Fjern babyindsatsen og beskytteren til selelås (fig. 17).
2. Løsn metaltrykknapper på den øverste rygpude og løft derefter nakkestøtten (se: Justering af nakkestøtte) og puden opad (fig. 18).
3. Løsn metaltrykknapper på den nederste rygpude og flyt derefter puden til højre side (fig. 19).
4. Fjern stropperne fra metalklemmen på bagsiden af stolen (fig. 27).
5. Træk selebeskyttere igennem samleren (fig. 28) og derefter igennem de tilsvarende huller i ryglænet (fig. 29).

AFMONTERING AF BARNESTOLEN

Følg disse trin for at fjerne barnestolens betræk:

1. Løsn metaltrykknapper på bagsiden af nakkestøttens betræk og fjern betrækket ved at trække det opad (fig. 30).
2. Fjern ryglænets betræk ved at trække det opad (fig. 31).
3. Fjern sædens betræk ved at trække det opad (fig. 32).
   Følg ovenstående trin i omvendt rækkefølge for at montere betrækket igen.

RENG∅RING OG VEDLIGEHOLDELSE

• Rengør mindre snavs med en fugtig svamp og et mildt rengøringsmiddel.
• Betrækket kan vaskes på højst 30°C. Til dette formål skal betrækket fjernes helt fra barnestolen (se: Afmontering af betrækket).
• Brug ikke tørretumbler til tørring. Betrækket må ikke udsættes for solen under tørring. Plastdelene kan rengøres med en fugtig klud og et mildt rengøringsmiddel.
• Bemærk! Brug ikke stærke rengøringsmidler eller blegemidler.

Billederne er kun til illustrationsformål, og produkternes faktiske udseende kan afvige fra de viste billeder.
