Produkttype	Netbor
Mærke	Hitachi
Model	DV 10DVA
Borekapacitet (Stål)	10 mm (3/8")
Borekapacitet (Træ)	25 mm (1")
Effektforbrug	500 W
Tomgangshastighed	0 - 2.800 omdr/min
Variabel hastighed	Ja
Vendefunktion	Ja
Borespændertype	Nøglefri borepatron
Borespænderstørrelse	1,5 - 10 mm
Strømforsyning	AC 220-240 V, 50/60 Hz
Nettovægt	1,4 kg (3,1 lbs)
Mål (L x B x H)	250 x 65 x 200 mm
Kabellængde	2,5 m
Vibrationsniveau	< 2,5 m/s²
Lydtryksniveau	85 dB(A)
Sikkerhedsfunktioner	Låseknap, isoleret hus
Vedligeholdelse	Rens ventilationsåbninger, smør borepatron
Reservedele tilgængelige	Kulbørster, borepatron, kontakt

Ofte stillede spørgsmål - DV 10DVA HITACHI

Hvad er borekapaciteten for Hitachi DV 10DVA borehammeren?

Hitachi DV 10DVA har en borekapacitet på 10 mm i stål og 25 mm i træ.

Er DV 10DVA variabel hastighed?

Ja, borehammeren har variabel hastighedskontrol fra 0 til 2.800 omdr/min.

Har borehammeren en vendefunktion?

Ja, den har en vendekontakt til at fjerne skruer eller bor.

Hvilken type borepatron bruger den?

Den bruger en nøglefri borepatron til nemt udskiftning af bor uden værktøj.

Hvad er effektforbruget for Hitachi DV 10DVA?

Borehammeren har en 500 W motor for pålidelig ydeevne.

Hvordan rengør og vedligeholder jeg borehammeren?

Hold ventilationsåbningerne rene og smør borepatronen lejlighedsvis. Tør med en tør klud.

Kan jeg bruge borehammeren til skruning?

Ja, med variabel hastighed og vendefunktion er den velegnet til at skrue og fjerne skruer.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid sikkerhedsbriller og høreværn. Brug en fejlstrømsafbryder ved udendørs arbejde.

Er udskiftningskulbørster tilgængelige?

Ja, kulbørster er en almindelig reservedel og nemt udskiftelige.

Hvad er vægten af borehammeren?

Nettovægten er cirka 1,4 kg, hvilket gør den behagelig at bruge i længere tid.

BRUGSANVISNING DV 10DVA HITACHI

Læs instruktionerne nøje igennem, før maskinen tages i brug.

Les grundig og forstå anvisningene før bruk.

1. Hold arbejdsområdet rent. Snavsede arbejdsom-givwelser inviterer til uheld.
2. Undgå farlige omgivelser. Udsæt ikke elektrskeredskaber for regn, og anvend idkke elektriske redskaber i våde og fugtige omgivelser. Hold arbejdsområdet godt oplyst. Anvend ikke værktøjet og opladeapparatet nær brændbare eller eksplosionsfarlige materialer. Brug ikke værktøjet nær Brændbare flydends stoffer eller gasser.
3. Lad ikke børn komme i nærheden af arbejdsstadet. Tillskuere bør holdes i sikker afstand fra srbejdsfelte.
4. Lad ikke ikke værktøjet eller opladeapparatet ligge fremme, når de ikke er i brug. Værktøtj og opladeapparat bør efter brugen opbevares på et tørt, aflåst sted, uden for børns rækkevidde. Værktøjet og opladeapparatet bør ikke opbevares på et sted, hvortemperaturen overstiger 40°C.
5. Pres ikke maskinen. Man får den bedste og sikreste udførelse, när maskinen bruges hensigtsmæssigt.
6. Brug det rigtige redskab til det arbejde, der skal udføres. Pres ikke en lille maskine til at udføre et arbejde, hvortil der behøves et kraftigt redskab.
7. Vær hensigtsmæssigt påklædt. Brug ikke løst tøj eller smykker, der kan komme i klemme i de bevægelige dele. Når der arbejdes uden døre, anbefales det at anvende gummihanssker og-fodtøj.
8. Anvend beskyttelsesbriller, når der er den mindstefare for splinter o.l., og hvis skærearbejdet forårsager støv, bør der anvendes støvmaske eller ansigtsmaske.
9. Løft ikke værktøjet i ledningen og tag ikke stikket ud af stikkontakten ved at rykke i ledningen. Undgå at ledningen kommer i berøring med varme, ollie og skarpe kanter.
10. Sørg for, at det, der arbejdes med, er forsvarligt gjort fast. Brug en struestik eller klamper til at fastholde emnet, der arbejdes med. Det er sikrere end at bruge hånden, og man har således begge hænder fri til at holde værktøjet.
11. Ræk ikke over. Hold en forsvarlig fodstilling og en god balance hele tiden.
12. Maskinen bør behandles med omhu og værktøjet holdes skarpt og rent, så får man den bedste og sikreste udførelse. Følg instruktionerne for smøring og udskiftning af tilbehør nøje.
13. Når opladeapparatet ikke er i brug eller efterses eller vedligeholdes, tages stikket ud af stikkontakten.
14. Fjern nøgler o.l. lignende fra maskinen efter brug.Gør det til en vane at checke efter, at der ikke sidder nøgler o.l. i maskinen før den sættes i gang.
15. Undgå at komme til at tænde for maskinen ved et uheld. Bær ikke maskinen omkring med fingeren på kontakten.
16. Brug altid det opladeapparat, der er specificeret. Brug af andre opladeapparater end det, maskinen er beregnet for, er forbundet med fare.
17. Brug kun originale HITACHI-reservedele.
18. Anvend ikke værktøjet eller opladeapparatet til andre formål end de, der er nævnt i instruktionsbogen.
19. For at sikre, at værktøjet og opladeapparatet fun-gere korrekt, bør dæksler eller skruer ikke fjernes.
20. Henvend Dem altid til et autoriseret serviceværksted for at få udført reparationer.

21. Brug altid opladeapparatet vde den spænking, der er angivet på navnepladen.

22. Rør ikke ved bevægelige dele eller tilbehøret uden først at fjerne batteriet.

23. Oplad altid batteriet før brugen.
24. Brug ikke andet batteri end det, der er beregnet for værktøjet. Anvend ikke tørcelle batteri, andet genopladeligt batteri eller bibatteri til værktøjet.
25. Anvend ikke en transformer indeholdende forstærker.
26. Forsøg ikke på at genoplade.batteriet fra en motor drevet generator eller lignende strømkilde.
27. Oplad altid inden døre. Eftersom opladeapparatet og batteriet bliver varme under opladningen, skal opladningen foregå beskyttet mod direkte sol og hvor der er lav luftfugtighed og god ukluftning.
28. Hvis der arbejdes i højden, skal man holde øje med, hvad der foregår nedenfor. Før starten skal man sikre sig, at der ikke er nogen under arbejdsstedet.

AT IAGTTAGE MED HENSYN TILBATTERIDREVET SLAGBOREMASKINE

1. Oplad altid batteriet ved en temperatur på mellem 10 \~ 40°C. Opladning ved en temperatur på under 10°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C.
   Den mest passende temperatur for opladning er 20–25°C.
2. Brug ikke opladeapparatet kontinuerligt.
   Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min. før næste batteriopladning.
3. Oplad ikke batteriet i mere end 2 timer. Batteriet vil være fuldt opladet after 1 time og opladning skal herpå stoppes og opladeapparatets ledning tages ud af stikket.
4. Undgå at fremmedlegemer trænger ind i hullet til tilstutning af batteriet.
5. Skil akdrig batteriet eller opladeapparatet ad.
6. Kortslut aldrig det genopladelige batteri. kortslutning af batteriet vil forårsage en stor elektrisk stømning og overophedning, hvilket igen vil føre til, at batteriet beskadiges eller brænder sammen.
7. Skil Dem ikke af med batteriet vet at brænde det, da det herved kan eksplodere.
8. Nå der bores i vægge, gulv eeler loft, ma man sikre sig, at der ikke ligger elektriske ledninger o.l. der, hvor man borer.
9. Når batterit er udslidt, bring det tibage til forhand leren, hvor De har købt maskinen; smid det ikke væk.
10. Brug a et udslidt batteri vil forårsage beskadigelse af opladeapparatet.
11. Stik ikke genstande ind i opladeapparatets ventilationsåbninger.
    Hivs metalhenstande eller brændbare stoffer kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.
12. Når et bits sættes i en muffe, der spændes uden nøgle, skal muffen spændes godt til, da bitset eller vil kunne falde ud og forårsage uheld og skader.

SPECIFICATIONER

BOREMASKINE

Model DV10DVA
Hastighed ubelastet (lav/høj) 0-350/0-1100/min.
Slaghastighed ubelastet (lav/høj) 0-6300/0-19800/min.
Kapacitet	Boring Træ 18	Mursten 10 mm
		mm
		Metall Stål: 10	mm, Aluminium: 10 mm
	Skuretrækker	Maskinskrue 6	mm
		Træskrue	5,1 mm (dia.) x 32 mm (længde) (Der er et forberedt hul.)
Genopladeligt batteri (EB12) Ni-Cd batteri. 12 V
Vægt 1,9 kg

OPLADEAPPARAT

Model UC12SC
Opladetid Ca. 1 time (ved 20°C)
Opladespænding 12 V
Vægt 1,4 kg

STANDARD TILBEH∅R

DV10DVA
	1 Opladeapparat (UC12SC)....12 Plasticetui....1

Ret til ændring i standard tilbehøret forbeholdes.

EKSTRA TILBEH∅R ...... sælges separat

1. Batteri (EB12)

1. Skruetrækkerbits (plus)

Bits Nr.	Skruestørrelse
No 2	3 - 5 mm

3. Skruetrækkerbits (minus)

a Skruestørre	se
0,8 mm 4 mm

4. Sekskantmuffe (til møtrikker og bolte)

Muffer Nr. Skruestørrelse
7	4
8	5
10 6 mm

5. Borebits til mure

Diameter, 6,5 mm 8 mm 9,5 mm 10 mm

Ret til ændringer i extra tilbehøret forbeholdes.

ANVENDELSELOM RÅDE

○Boring i murværk og beton etc.

○ Skruetrækker og udskruning af maskinskruer, træskruer, selvskærende skruer osv.

○Boring i forskellige typer metal.

○Boring i forskellige typer træ.

UDTAGELSE/ILÆGNING AE BATTERI

1. Udtagning af batteriet

Hold godt fast om håndtaget, tryk smæklåsen for batteriet ing og tag batteriet ud. (Se Fig. 1 og 2). ADVARSEL

Batteriet må under ingen omstændigheder kortslutes.

2. Ilægning af batteri

Vær under ilægning af batteriet omhyggelig med at polerne vendes rigtigt. (Se Fig. 2).

OPLADNING

Inden slagboremaskine tages i brug, oplades batterie som følger.

1. Sæt batteriet i opladeapparateret.

Hold batteriet således at navenepladen vender ind mod opladeapparatets ventilationsåbninger og tryk det helt i bund. (Se Fig. 1 og 2).

1. Forbind opladeapparatets ledning til stikkontakten.

Herved tændes for opladeapparatet, og kontrollampen lyser op.

ADVARSEL

Hvis kontrollampen ikke lyser op, tages stikket ud af stikkontakten og kontroller om batteriet er sat rigtigt i.

Ved 20°C tager opladningen ca. 1 time. Når batteriet er fuldt opladet, slukker kontrollampen.

BEMÆRK

Opladetiden kan variere, alt afhængigt af den omgivende temperatur og indgangs-forsyningsspændingen.

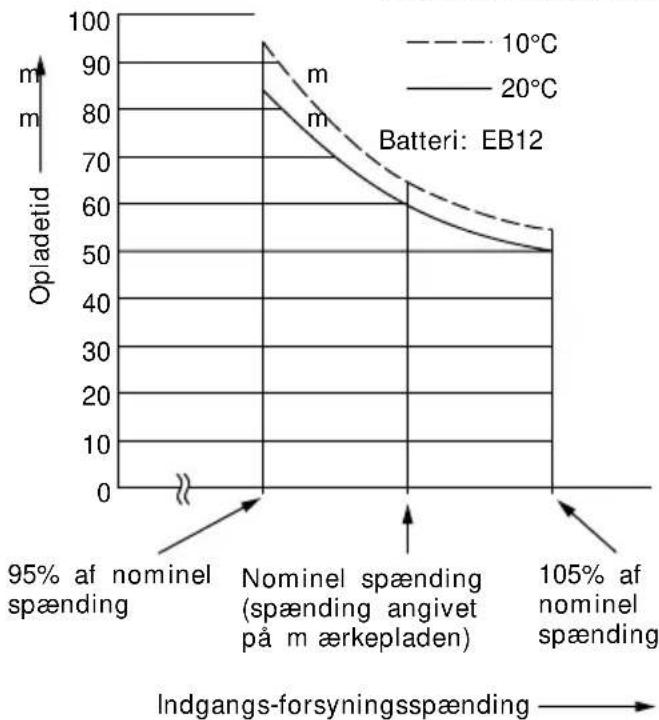

Et eksempel på forholdet mellem indgangs-forsyningsspændingen og opladetiden, hvis batterimodel EB12 oplades som vist i Fig. 9. Opladetiden mindskes, hvis den omgivende temperatur og indgangs-forsyningsspændingen er høj og øges, hvis de er lave.

(Minutter)
Omgivende temperatur

Fig. 9 Forhold mellem indgangs-forsyningsspændingen og opladetiden.

ADVARSEL

Hvis batteriet er varmt på grund af at have været udsat for direkte sollys eller lige efter brug, lyser kontrollampen ikke. I så tilfælde, lad batteriet køle af, inden opladning foretages.

1. Tag opladeapparatets ledning ud af stikkontakten.
2. Hold godt fat om opladeapparatet og træk batteriet ud.

F∅R IBRUGTAGNING

1. Forberedelse og kontrol af arbejdsstedet

Kontroller arbejdssikkerheden efter ved at følge nedenståcnde punkter.

PRAKTISK ANVENDELSE

1. Kontroller kappens position

De tre indstillinger for skruetrækker, bor og slagbor kan ændres ved at man skifter kappens stilling på dette værktøj.

(1) Når værktøjet anvendes som skruetgrækker, sættes nummeret på kappen fra "1" til "5" ud for trekantmærket på værktøjet.
(2) Når værktøjet bruges til boring, sættes boremærket " «»" på kappen ud for trekantmærket på værktøjet.
(3) Når værktøjet bruges til slagboring, sættes hammermærket "T" på kappen ud for trekantmærket på værktøjet. (Se Fig. 4).

ADVARSEL

Sæt tallet og mærket på kappen ud for trekantmærket på værktøjet. Mellempunktet i tallet og mærkerne kan ikke sikres.

2. Indstilling af spændingsstyrken

(1) Spændingsstyrke

Spændingsstyrken skal svare til skruens diameter. Hvis der bruges for stor kraft, risikerer man at ødelægge skruen eller kærven. Forvis Dem derfor altid om, at spændingen svare til skruestørrelsen.

(2) Angivelse af spændingsstyrke

Spændingsstyrke skal afpasses efter skruens størrelse og materialet, der skrues i. Numrene "1", "2", "3", "4" og "5" angivet på maskinens kappe angiver spændingsstyrken med "1" som den mindste spænding og "5" som den største (Se Fig. 4).

(3) Justering af iskruningskraften

Drej på kappen og indstil på et ef numrene. Hvis kraften er for stor, stilles på et mondre nummer, er den for lille, stilles på et større nummer.

ADVARSEL

Når boremaskinen anvendes, må motoren ikke låses.

○For langvarig hamren bevirker, at skruen bliver skruet for hårdt i og derved ødelægges.

3. Skift mellem rotation og slag (se Fig. 4)

Der kan skiftes mellem "Rotation (kun rotation)" og "Slag (slag + rotation)" ved at man sætter boremærket "###" eller hammermærket "T" ud for trekantmærket på værktøjet.

○ Skift til "Rotation (kun rotation)", hvis De vil lave huller i metal, træ eller plastic.
○ Skift til "Slag (slag + rotation)", hvis De vil lave huller i murværk eller beton.

FORSIGTIG

Hvis en operation, der normalt udføres i "Rotation" indstillingen, udføres i "Slag" indstillingen, vil virkningen af at lave huller ikke alene øges, men den kan også beskadige boret og andre dele.

4. Ændring af omdrejningshastighed

Omdrejningshastigheden ændres ved hjælp af omskifterknappen, der bevæges i pilens retning som vist i Figs. 5 og 6.

Når omskifteren stilles på "L", fås lav hastighed, stilles den på "H", roterer bits'et med høj hastighed.

ADVARSEL

Når der ændres omdrejningshastighed skal kontakten slås fra og låses.

Ændring af hastighed medens motoren er i rotation vil ødelægge gearene.

○ Når man sætter omskifterknappen til stillingen "H" (høj hastighed) og kappens position er "4" eller "5", kan det ske, at låseanordningen ikke bevæger sig, og at motoren er låst. Sæt i et sådant tilfælde omskifterknappen til stillingen "L" (lav hastighed).
Hvis motoren er låst, sluk øjeblikkelig for maskinen. Er motoren låst i nogen tid, kan motoren eller batteriet brænde sammen.

5. Omfang og forslag til anvendelser

Denne maskines anvendelsesmuligheder indenfor forskellige typer arbejde baseret på maskinens mekaniska struktur er vist i det følgende:

Tabel 1

Arbejde Anvendelsesområde Forslag
Boring	Mursten: 10 mm	Til boringsformål
	Træ: 18 mm
	Stål: 10 mm
	Aluminium: 10 mm
Skruetrækker	Maskinskrue: 6 mm	Brug det bits eller muffe der passer til skruens størrelse.
	Møtrik: 5 mm
	Træskrue: 5,1 mm (diam.) x 32 mm (længke)	Bruges efter et forberedende hul er boret.

6. Valg af spændingsstyrke og rotationshastighed

Tabel 2

Anvendelse		Kappens position	Valg af omdrejningshastighed (gearknappens stilling)
			L (Lav hastighed) H (Høj hastighed)
Skruetrækker	Maskinskrue 1 – 5		For skruer med en diam. på 4 mm eller derunder.	For skruer med en diam. på 5 mm eller derover.
	Træskrue 1 – 5		For skruer med en diam. på 3,5 mm nominelt eller derunder.	For skruer med en nominal diam. på 3,8 mm eller derover.
Boring	Mursten ——	T	Til boring med karbid-spids
	Træ	I	For skruer med en diameter på 10 mm eller derover.	For skruer med en diameter på 10 mm eller derunder.
	Metal	I	For boring med et arbejdsbor af jern.	——

ADVARSEL

○ Anvisningerne givet i tabel 2 skal kun forstås som en generel arbejdsstandard, da der jo i aktualiteten bruges en vid række skruer og forskellinge materialer, hvortil nøjere justering natu

(1) Montering af bits

Når bitset er sat ind i muffen (nøgleløs) tages godt fast om muffen og den drejes mod højre (med uret set fra maskinens forende). (Se Fig. 7).

○ Hvis muffen løsnes under arbejde med maskinen, skal der spændes efter. Spændingsmomentet øges, när muffen er forsvarligt spændt.

(2) Afmontering af bitset

Hold godt fast om ringen og løsn muffen ved at dreje mod venstre (mod uret set fra forenden af maskinen). (Se Fig. 7).

OBS

Hvis muffen ikke kan skrues løs, spændes det isatte redskab fast i en skruestik eller lignende, koblingen stilles til 1–3 og aktiveres, samtidig med at muffen drejes mod uret.

1. Forvis Dem om, at batteriet er konnekt lagt i.

2. Kontroller rotationsretningen.

Bitset roterer i retningen med uret (set fra bagsiden) ved at man trkker på R-siden af vælgerknappen.

For at få bitset til at dreje i retningen mod uret, skal man trykke på L-siden af vælgerknappen. (Fig. 8) (L) og (m)arkeringerne er indgraveret i motorhuset.)

ADVARSEL

Når slagboremaskinen bruges til boring. Skal den altid indstilles til rotation med uret.

1. Kontaktfunktionen

Når der trykkes på aftækkerkontakten, rotere bits et, og det stopper, när kontakten slippes igen.

○Borets omdrejningshastighed kan kontrollers ved at variere trykket på aftrællerkontakten. Hastigheden er lav, när der kun trykkes let på aftrælleren, og stiger eftersom aftrækkeren trykkes længere indefter.

○ Hvis aftrækkerkontakten slippes, træder dremsen i kraft, så værktøjet stopper med det samme.

1. Boring i mursten

Et for kraftigt tryk vil ikke i mindste måde øge borehastigheden. Derimod vil det ikke blot beskadige borspidsen og nedsëtte arbejdseffektiviteten, men også øge risikoen for at borets levetid afkortes. Brug slagboret med et tryk, der ligger indenfor 10-15 kg, när der bores i murvärk.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af redskabet

Da brug af slidte bits vil formindske effektiviteten og eventuelt kan forårsage beskadigelse af montoren, skal bits'et udskiftes eller skærpes så snart man observerer tegn på slid.

1. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer og sørg for, at de er forsvarligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. forsømmelse i så henssende kan medføre alvorlig risiko.

1. Udvendig rengøring af maskinen

Når maskinen bliver tilsmudset, aftørres den med en tør, blød klud eller en klud fugtet med sæbevand. Brug ikke kloroplösning, benzin eller fortynder, da malingen herved opløses.

1. Opbevaring

Opbevar slagboremaskine på et sted, hvor temperaturen ikke overstiger 40°C og underfor børns rækkevidde.

BEM AERK

Grundet HITACHI's løbende forskning og udvikling, kan bemeldte specifikationer ændres uden forudgående varsel.

De målte værdier er fastsat i overensstemmelse med EN50144.

Det typiske A-vægtede lydtryksniveau: 88 dB (A).

Det typiske A-vægtede lydniveau: 101 dB (A).

Brug høreværn.

Den typisk vægtede, kvadratiske middelaccelerationsværdi: 9,0 m/s ^2 .

GENERELLE SIKKERHETSREGLER FOR BRUKEN

Bits Nr.	Skruestørrelse
No 2	3 - 5 mm

3. Minusbits

Pass på så batteriet ikke kortslutter.

Nummeret eller merket i midten på hetten kan ikke settes fast.
