Mærke	Hitachi
Model	DH 24DVA
Produkttype	Rotationsborhammer
Strømforbrug	850 W
Effekt	480 W
Spænding	230 V / 50 Hz
Tomgangshastighed	0 - 1050 omdrejninger/min
Slagfrekvens	0 - 4600 slag/min
Slagenergi (EPTA)	2,8 J
Max. borekapacitet (beton)	24 mm
Max. borekapacitet (stål)	13 mm
Max. borekapacitet (træ)	32 mm
Patrontype	SDS-Plus
Mål (L x H)	360 mm x 225 mm
Vægt	2,8 kg
Vibrationsniveau (bore i beton)	13 m/s²
Lydtryksniveau	91 dB(A)
Strømkabellængde	4 m
Sikkerhedsfunktioner	Overbelastningskobling, anti-vibrationshåndtag
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger, smøring af patron
Reservedele tilgængelige	Kulbørster, patron, tætninger, kontakter

Ofte stillede spørgsmål - DH 24DVA HITACHI

Hvordan skifter jeg boret på Hitachi DH 24DVA?

For at skifte boret skal du trække patronhylsteret tilbage, isætte SDS-plus-boret og slippe hylsteret. Sørg for, at boret låser på plads.

Hvad er den maksimale borekapacitet i beton?

Den maksimale borekapacitet i beton er 24 mm med et solidt bor.

Kan DH 24DVA bruges til mejsling?

Ja, denne borehammer har en hammer-only-tilstand (mejsling) ved at justere tilstandsvælgerkontakten.

Hvordan smører jeg patronen?

Påfør en lille mængde SDS-plus-fedt på skaftet før isætning. Selve patronen kræver minimal smøring.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Brug altid øjenbeskyttelse, høreværn og støvmaske. Brug det ekstra håndtag, og sørg for, at boret er frakoblet, før du skifter bor.

Hvorfor roterer min boremaskine ikke?

Kontrollér, om strømkablet er tilsluttet, afbryderkontakten virker, eller om motoren har brug for udskiftning af kulbørster.

Hvordan rengør jeg ventilationsåbningerne?

Brug en blød børste eller trykluft til at fjerne støv fra motorens ventilationsåbninger efter hver brug.

Hvilke reservedele er tilgængelige til DH 24DVA?

Almindelige reservedele omfatter kulbørster, SDS-patron, kontakt og tætninger. Kontakt Hitachi-servicecentre.

Kan jeg bruge denne boremaskine med et kernerør?

Ja, med en SDS-plus kernerøradapter. Dog er den maksimale kerne diameter begrænset til ca. 50 mm.

Hvad er garantiperioden for Hitachi DH 24DVA?

Hitachi tilbyder typisk 1 års garanti fra købsdatoen. Kontakt din lokale forhandler for detaljer.

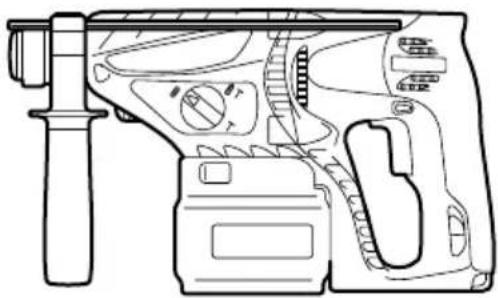

BRUGSANVISNING DH 24DVA HITACHI

Læs instruktionerne nøje igennem, før maskinen tages i brug.

Les grundig og forstå anvisningene før bruk.

Bilmejsel (SDS-plus nacke)

Fräs (SDS-plus nacke)

Bilmejsel (SDS-plus nacke)

Kortslut aldrig batteriet

2. Installera batteriet

(1) Montera spetsmejseln eller kallmejseln.

Læs alle sikkerhedsadvarsler og instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner så du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.

b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv.

Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.

c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Distraktioner kan medføre, at De mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for modificeringer af stikket. Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er modificeret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke de elektriske værktøjer for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde værktøjet. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Værk årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, när De anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis De er træt eller under indflydelse af narkotika, alkohol eller medikamenter.

En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det.

Hvis du har fingeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justernøgler eller skruenøgler, før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Stræk Dem ikke for langt. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift.

Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

5) Brug og behandling af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specificeret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.

Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særlig dårlige omstændigheder kan der sive væske ud fra batteriet; undgå kontakt. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden og give forbrændinger.

6) Reparation

a) Få Deres elektriske værktøj repareret af kvalificeret teknikere, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ikke kompromitteres.

SIKKERHEDSFORANSTALTNING

Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSADVARSLER FOR KABELFRIE BOREHAMMERE

1. Brug høreværn.

Udsættelse for støj kan medføre tab af høresansen.

1. Anvend hjælpehåndtagene, der er leveret sammen med maskinen.

Tab af kontrolevnen kan medføre kvæstelser.

1. Hvis maskinen bruges uafbrudt i længere tid, kan den blive for varm, hvilket kan føre til, at motoren og kontakten lider overlast. Giv maskinen en pause på ca. 15 minutter.

2. Når der bores i vægge, gulv eller loft, må man sikre sig, at der ikke ligger elektriske ledninger o.l. der, hvor man borer.

3. Bring batteriet tilbage til butikken, hvor De købte maskinen, så snart det er ved at være for udslidt til at man kan arbejde med maskinen i et rimeligt tidsrum efter opladningen.

4. Rør ikke ved boret under eller kort efter arbejdet; det er meget varmt.

5. Hold altid godt fast i begge håndtagene under arbejdet.

Den modsatrettede kraft, der opstår, kan ellers få Dem til at miste kontrollen over maskinen og give årsag til farlige situationer eller i bedste fald til et dårligt arbejdsresultat.

1. Tag støvmaske på

1. Oplad altid batteriet ved en temperatur på 0 - 40°C.

Hvis temperaturen er under 0°C, overoplades batteriet, hvilket er farligt. Batteriet kan ikke oplades ved en temperatur over 40°C. Den bedste opladningstemperatur er 20 – 25°C.

1. Brug ikke opladeapparatet kontinuerligt.

Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min. før mæste batteriopladning.

1. Undgå at fremmedlegemer trænger ind i hullet til tilslutning af batteriet.

2. Skil aldrig batteriet eller opladeapparatet ad.

3. Kortslut aldrig det genopladelige batteri.

Kortslutning af batteriet vil forårsage en stor elektrisk strømning og overophedning, hvilket igen vil føre til, at batteriet beskadiges eller brænder sammen.

1. Skil Dem ikke af med batteriet ved at brænde det, da det herved kan eksplodere.

2. Stik ikke genstande ind i opladeapparatets ventilationsåbninger.

Hvis metalgenstande eller brændbare stoffer kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.

1. Brug af et udslidt batteri vil forårsage beskadigelse af opladeapparatet.

SPECIFICATIONER

ELEKTRISK REDSKAB

Model DH24DVA
Ubelastet hastighed Save/Power 0 - 520 min			-1/0 - 1050 min-1
Fuldt belastet slagantal Save/Power 0 - 2200 min			-1/0 - 4500 min-1
Kapacitet	Boring Stål 13	Mursten 24 mm
		3 mm
		Træ 30 mm
	Skruetrækker	Træskrue	6,2 mm (diam.) × 40 mm (længde)
Genopladeligt batteri			EB2420: Ni-Cd 24 V (2,0 Ah 20 celler)EB2430HA: Ni-MH 24 V (3,0 Ah 20 celler)EB2433X: Ni-MH 24 V (3,3 Ah 20 celler)
Vækt			4,1 kg

Brug ikke "SAVE"-funktionen, når du borer huller med træboret. Der er risiko for, at motoren brænder sammen.

OPLADEAPPARAT

Model UC24YFB
Opladespænding 24 V
Vægt 0,6 kg

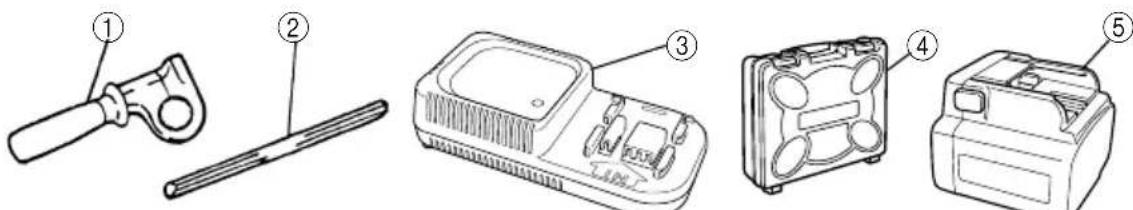

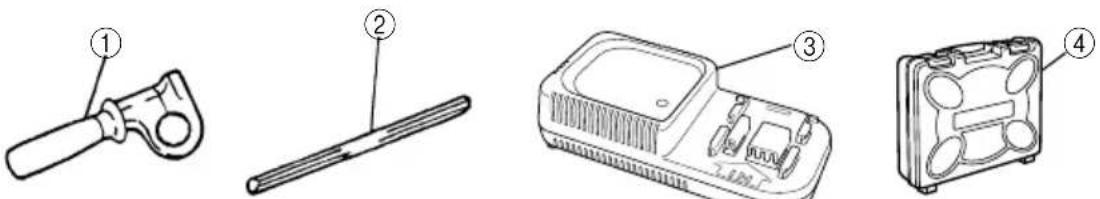

STANDARD TILBEH∅R

DH24DVA (BFK)(HFK)(XFK)	1 Sidegreb....12 Dybdemåler....13 Opladeapparat....14 Plasticetui....1
DH24DVA (2BFK)(2HFK)(2XFK)	1 Sidegreb....12 Dybdemåler....13 Opladeapparat....14 Plasticetui....15 Ekstra batteri....1

Standard tilbehør kan variere efter de enkelte markeders behov.

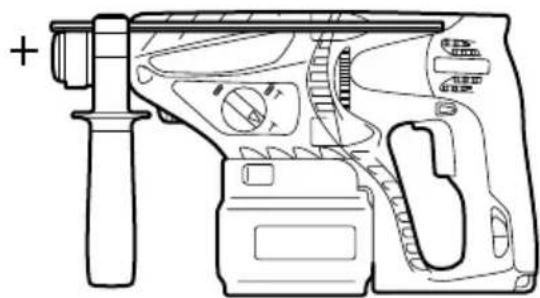

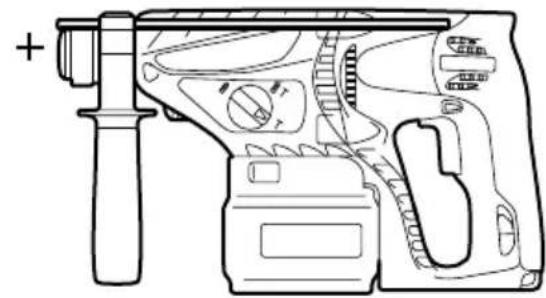

EKSTRA TILBEH∅R (sælges separat)

1. Batteri (EB2420, EB2430HA, EB2433X)

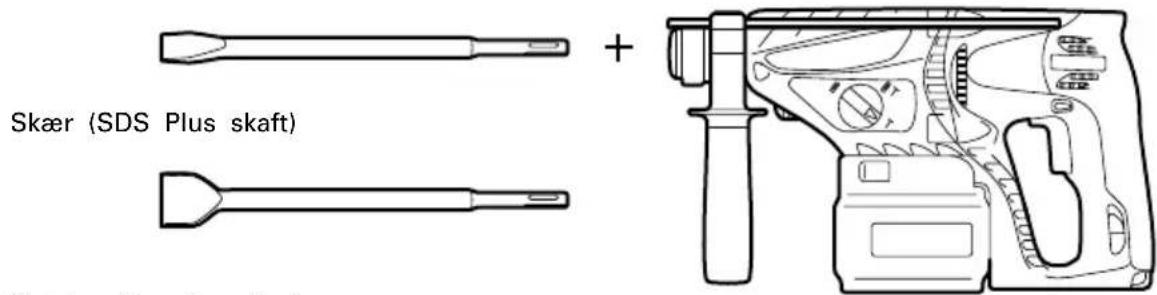

3. Islagning af ankerjern (rotation + hamring)

○Adaptor til ankerjern (til slagboremaskine)

Koldmejsel (SDS Plus skaft)

Skær (SDS Plus skaft)

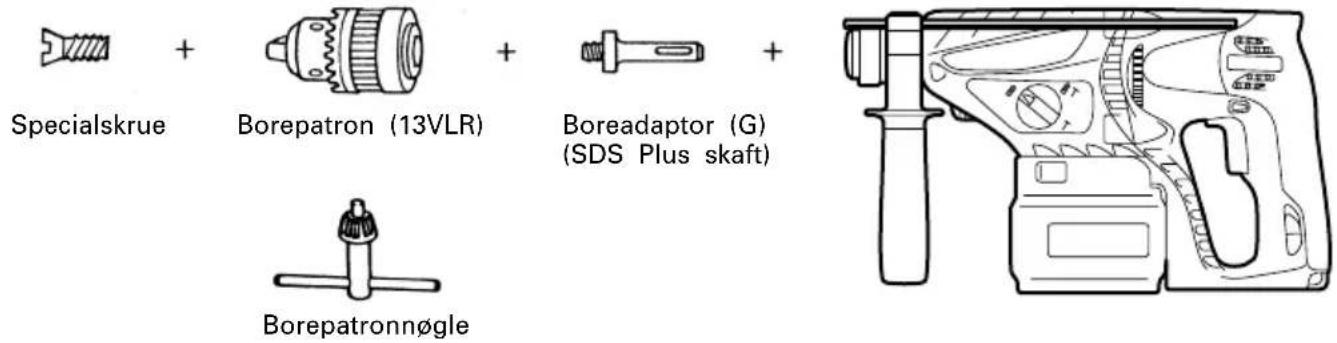

8. Almindelige boreopgaver og iskruning af skruer (rotation alene)

○Borepatron, boreadaptor (G) og borepatronnøgle

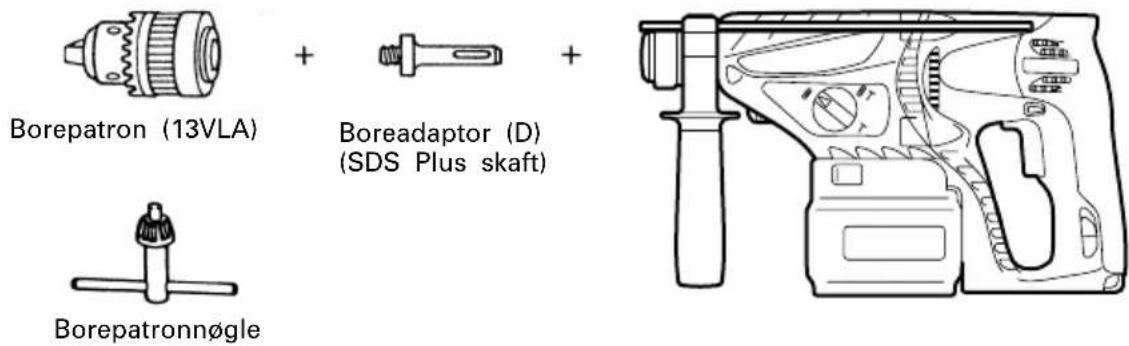

9. Almindelige boreopgaver (rotation alene)

○13 mm borepatronenhed (inkl. patronnøgle) og patron (til boring i stål eller træ).

10. Iskruning af skruer (rotation alene)

Bits Nr.

Bits Nr Skruestrørrelse Længde
Nr. 2 3-5 mm 25 mm
Nr. 3 5-8 mm 25 mm

Ret til ændringer i ekstra tilbehøret forbeholdes.

ANVENDELSE

Rotations- og hammerfunktion

○til boring af ekspansionshuller.

○til boring af huller i beton.

○til boring af huller i fliser.

Rotation alone

○til boring i metal eller træ

(ved anvendelse af de nævnte tilbehørsdele)

○Tilspænding af maskinskruer, træskruer

Kortslut aldrig batteriet.

2. Montering af batteri

Indsæt batteriet, således at både batteriets og husets styreskinner passer sammen. Kontrollér, at batteriet sidder fast.

OPLADNING

Før det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Sæt maskinens ledning i en stikkontakt

Når ledningen er tilsluttet, vil opladerens kontrollampe blinke rødt (et blink i sekundet).

1. Sæt batteriet i opladeren

Sæt batteriet i opladeren som vist i Fig. 3. Sørg for, at batteriet er placeret korrekt i opladeren.

1. Opladning

Nar et batteri sættes i opladeapparatet. vil opladningen begynde og kontrollampen lyser konstant rødt.

Når batteriet er fuldt opladet, vil kontrollampen blinke rødt (et blink i sekundet) (Se Tabel 1).

(1) Kontrollampens indikering

Kontrollampens indikeringer angives i Tabel 1, alt efter opladeapparatets eller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikeringer
Før opladning	Blinker (R∅DT)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
Under opladning	Lyser (R∅DT)	Lyser vedvarende
Opladning slut	Blinker (R∅DT)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)
Opladning er umuling	Blinker (R∅DT)	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)	Fejlfunktion i batteri eller opladeapparat.
Opladning er umuling	Lyser (GR∅NT)	Lyser vedvarende	Batterier er for varmt, hvilket umuliggør opladning.

(2) Vedrørende det genopladelige batteris temperatur Temperaturen for de genopladelige batterier er som vist i nedenstående oversigt, og batterier, der er blevet varme, bør afkøles i et stykke tid, før de genoplades.

Tabel 2

Batteritype hvilke batteriet	Temperaturer ved kan genoplades
EB2420 -5°C – 60°C
EB2430HAm, EB2433X 0°C – 45°C

(3) Vedrørende opladningstiden

Afhængigt af batteritypen er opladningstiden som vist i Tabel 3.

Tabel 3 Opladetid (ved 20°C)

Batteritype Opladningstid

EB2420 Ca. 50 minutter

EB2430HA Ca. 70 minutter

EB2433X Ca. 75 minutter

BEMÆRK: Opladetiden er afhængig af temperaturen og strømkildens spænding.

1. Tag opladeapparatets ledning ud af stikkontakten

2. Hold godt fat om opladeapparatet og træk batteriet ud

BEMÆRK: Efter udført opladning skal batterierne først tages ud af opladeapparatet, hvorefter de skal opbevares på korrekt vis.

Vedrørende elektrisk afladning af nye batterier etc.

Da den kemiske substans i nye batterier og i batterier, der ikke har været brugt i længere tid, ikke aktiveres, kan den elektriske afladning være lav, når batterierne bruges første eller anden gang. Dette er et midlertidigt fænomen, og den normale opladetid genvindes ved 2–3 opladninger af batterierne.

Hvordan man får batterierne til at holde længere.

(1) Genoplad batterierne, før de bliver helt flade. Hvis det er tydeligt, at værktøjet ikke arbejder for fuld kraft, skal det stoppes og batterierne skal oplades. Batteriet kan lide skade og dets levetid forkortes, hvis værktøjet fortsat anvendes og den elektriske effekt opbruges.
(2) Undgå opladning i for stærk varme. Et genopladeligt batteri vil være varmt lige efter brugen. Hvis et sådant batteri oplades umiddelbart efter bruges. vil dets indre substans forringes, og batterilevetiden vil blive kortere. Lad batteriet være og oplad det, når det har kølet af i et stykke tid.

ADVARSEL

○Hvis batteriet er blevet varmt (hvis det har ligget i solen eller lign.) umiddelbart efter brugen, vil opladeapparatets kontrollampe eventuelt ikke lyse rødt. Lad i så tilfælde batteriet køle af først, og oplad det når det er kølet af.

○Hvis kontrollampen blinker hurtigt i rødt (i 0,2 sekunderers intervaller) må der ses efter for eventuelle fremmede objekter i hullet til batteriet. Hvis der ikke er noget, er der mulighed for, at batteriet eller opladeapparatet ikke fungerer korrekt. Lad en autoriseret fagmand se på problemet.

○De den indbyggede microcomputer er omkring 3 sekunder kom at bekæfte, at batteriet, der oplades med UC24YFB, er taget ud, skal du vente i mindst 3 sekunder, før du sætter batteriet i igen for at fortsætte opladningen. Hvis batteriet sætter i, før der er gået 3 sekunder, er det ikke sikkert, at det kan oplades ordentligt.

F∅R IBRUGTAGNING

1. Montering af bor (Fig. 4, 5)

FORSIGTIG

For at undgå ulykker skal du sørge for at slukke for kontakten.

BEMÄRK

Når du bruger værktøj som f.eks. bor, skal du sørge for at bruge de originale dele, som vores virksomhed har angivet.

(1) Rengør borets skaft.
(2) Sæt boret i værktøjsholderen med en vridende bevægelse, indtil det går i indgreb (Fig. 4).
(3) Kontrollér, at boret er gået i indgreb, ved at trække i boret.
(4) Boret tages ud ved at håndtaget drejes i pilens retning, hvorefter det kan trækkes ud.

2. Forvis dem om, at batteriet er korrekt lagt i

3. Montering af støvkop eller støvsamler (B) (ekstra tilbehør) (Fig. 6, Fig. 7)

Hvis slagboremaskinen anvendes til arbejde i opad retning, vil det lette arbejdet, hvis der monteres en støvkop eller en støvsamler (B) til opsamling af støv eller partikler.

○Montering af støvkop
Brug støvkoppen ved at montere den på boret som vist i Fig. 6.
Hvis der arbejdes med et tykt bor, kan hullet i midten af støvkoppen gøres større ved hjælp af slagboremaskinen.

○Montering af støvsamler (B)

Når støvsamleren (B) bruges, monteres den fra spidsen af boret og rettes ind efter rillen på grebet (Fig. 7).

ADVARSEL

○Støkoppen og støvsamler (B) er udelukkende beregnet til borearbejde i beton. Brug dem ikke til borearbejde i træ eller metal.

○Før støvsamleren (B) helt ind i patronsektionen i selve maskinen.

Hvis slagboremaskinen slås til, før støvsamleren (B) berører beton overfladen, vil støvsamleren (B) rotere sammen med boret. Slå altid først maskinen til, når støvkoppen er trykket ind mod betonfladen. (Støvsamleren (B) kan ikke nå ind til overfladen, hvis der arbejdes med et bor på over 190 mm samlet længde, og støvsamleren (B) vil rotere med boret. Brug derfor kun støvsamleren (B) til bor på 166 mm, 160 mm og 110 mm længde.)

○Tøm støvsamleren (B) efter hvert andet eller hvert tredie hul.

4. Valg af skruetrækkerbits

Skruehoved eller bits vil blive beskadiget, hvis kke et bits passende for skruens diameter bruges til idrivning af skruen.

5. Efterkontroller rotationsretningen (Fig. 9)

Bitset roterer i retningen med uret (set fra bagsiden) ved at man trkker på R-siden af trkknappen (Fig. 9-a).

For at få bitset til at dreje i retningen mod uret, skal man trykke på L-siden af trkknappen (Fig. 9-b).

Motoren roterer ikke, hvis trykknappen sættes i midterstillingen (Fig. 9-c).

6. Kontinuerlig brug

Antallet af huller, der kan bores i beton efter en genopladning er angivet i Tabel 4.

Tabel 4

Bits størrelse (mm)	Dybde (mm)	Maksimalt antal huller, der kan bores (huller)
		EB2420 E	B2430HA E	B2433X
6,5 75	115 125
8,5 45	70 75
12,5 40	55 60
14,5	60	30 45 50
18 15 25	28
24 5 7 8

Denne data er vejledende. Det antal huller, der kan bores, varierer alt efter hvor skarpt det anvendte bits er, eller hvilken type beton, man borer i.

ADVARSEL

Hvis maskinen bruges uafbrudt i længere tid, kan den blive for varm, hvilket kan føre til, at motoren og kontakten lider overlast, Giv maskinen en pause på ca. 15 minutter.

PRAKTISK ANVENDELSE

1. Betjening af kontakt

○Når aftrækkerkontakten trykkes ned, drejer værktøjet. Når aftrækkerkontakten slippes, standser værktøjet.

○Slagboremaskinens omdrejningshastighed kan kontrolleres ved at variere trykket på aftrækkerkontakten. Hastigheden er lav, när der kun trykkes let på aftrækkerkontakten, og den øges, när aftrækkerkontakten trykkes længere ind.

○Når aftrækkerkontakten slippes, aktiveres bremsen, hvorved værktøjet øjeblikkeligt standser.

2. Rotation + hamring

For at anvende funktionen "rotation + hamring" skal du sætte "►"-mærket over på "↑↑mærket ved at dreje på omskifteren (Fig. 8).

(1) Sæt boret på.

(2) Tryk på aftrækkerkontakten, när boret er i borepositionen (Fig. 10).

(3) Det er slet ikke nødvendigt at presse kraftigt på selve maskinen. Det er nok at presse netop så meget, at borestøvet gradvist kommer ud.

ADVARSEL

Når boret rammer bygningsjernbjælker, stopper boret øjeblikkeligt, og slagboremaskinen rykker kraftigt i omløbsretningen. Sørg derfor for at have et godt greb i håndtagene som vist i Fig. 10.

3. Rotation alone

For at anvende funktionen "rotation alene" skal du sætte "►"-mærket over på "¬"mærket ved at dreje på omskifteren (Fig. 8).

Til boring i træ eller metal bruges borepatronen og boreadaptoren på følgende måde.

Montering af borepatron og boreadaptor (Fig. 11).

(1) Monter borepatronen pa boreadapteren.

(2) En del af SDS-plus håndtaget er det samme som boret. Se derfor "Montering af bor" angående monteringen.

ADVARSEL

○Det fremmer ikke arbejdet at presse mere på maskinen end nødvendigt, men vil derimod medføre, at borets spids beskadiges, og at slagboremaskinens levetid forkortes.

○Boret kan falde ud, när slagboremaskinen trækkes ud af det borede hul. Det er derfor vigtigt at bruge en skubbende bevægelse, när boret trækkes ud.

○Forsøg ikke at bruge slagboremaskinen i rotations- og hamringsfunktionen, mens borepatronen og patronadapteren er monteret. Dette vil medføre en kraftigt nedsat levetid for alle maskinens komponenter.

4. ldrivning af træskruer (Fig. 13)

(1) Valg af bor Brug så vidt muligt skruer med krydskærv, da skruetrækkerbitset let glider ud af kærven, när der bruges almindelige skruer.

(2) ldrivning af træskrue

Før skruen drives i, laves et passende styrehul for det i emnet. Sæt bitset i skruens kærv og driv skruen ind i hullet.

ADVARSEL

Vær omhyggelig med at lave styrehullet af en passende størrelse, også tagende træets hårdhed i betragtning. Hvis hullet ikke er dybt nok eller for smalt, vil det kræve for stor kraft at drive skruen i, og kærven vil kunne blive ødelagt.

5. Hamring alone

For at anvende funktionen "hamring alene" skal du sætte "-mærket over på "-mærket ved at dreje på omskifteren. (Fig. 8)

(1) Monter spidsmejslet eller fladmejslet.

6. Anvendelse af dybdemåleren (Fig. 12)

(1) Løsn knappen på sidehåndtag, og sæt dybdeanslaget ind i monteringshullet på sidehåndtaget.

(2) Juster dybdemålerens stilling alt efter hullets dybde og stram bolten godt til.

(4) For at afmontere boret (konisk skaft) lægges maskinen på et underlag og boret løsnes ved at sætte kilen ind i rillen på konusskaftadapteren og slå på den med en hammer (Fig. 15).

1. Skift mellem "SAVE"- og "POWER"-funktionen Slagboremaskinens slagkraft kan øges eller reduceres, så den passer til det pågældende formål, ved hjælp af skifteknappen som vist i Fig. 16. Juster kraften, så den passer til det pågældende formål.

(1) "SAVE"-funktion ... reduceret slagkraft Denne funktion kan forhindre, at tynde bor med en diameter på mindre end 5 mm bøjes eller knækkes.

(2) "POWER"-funktion ... øget slagkraft

○Denne funktion kan bruges til at bore huller hurtigt og effektivt, när de anvendte bor har en diameter på over 5 mm.

○Funktionen kan bruges, när der bores huller i træ eller metal.

ADVARSEL

Bor ikke huller i træ, når "SAVE"-funktionen er valgt.

Der er risiko for at motoren brænder sammen, da den nemt sætter sig fast som følge af den lave effekt.

SM∅RING

Smørefedt med lav viskositet påføres slagboremaskinen, så den kan bruges i en længere periode uden fornyet smøring.

Kontakt det nærmeste servicecenter for at få udskiftet fedtet, hvis der ved løsning af olieskruen siver olie ud. Fortsat brug af slagboremaskinen på trods af utlstrækkelig smøring vil medføre beskadigelse, der forkorter maskinens levetid.

ADVARSEL

Der bør altid anvendes det specificerede smørefedt (FG-6A) til maskinen, da dens normale funktion vil blive truet ved brug af andre typer smørefedt. Lad altid smøring foretage af et autoriseret service værksted.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af redskabet

Da brug af slidte bits vil formindske effektiviteten og eventuelt kan forårsage beskadigelse af motoren, skal bits'et udskiftes eller skærpes så snart man observerer tegn på slid.

2. Eftersyn af monteringsskruerne

Efterse regelmåssigt alle monteringsskruer og sørg for, at de er forsvarligt strammet. Er nogen af skruerne løse de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.

3. Vedligeholdelse af motor

Motorviklingen er hjertet i det elektriske værktøj. Træf de nødvendige forholdsregler for at undgå, at viklingen beskadiges og/eller bliver våd af olie eller vand.

4. Udvendig rengøring af maskinen

Bliver maskinen snavset, tør den af med en tør, blød klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da malingen herved opløses.

5. Opbevaring

Opbevar maskinen på et sted, hvor temperaturen ikke overstiger 40°C og uden for børns rækkevidde.

6. Liste over reservedele

A: Punkt nr.
B: Kode nr.
C: Anvendt nr.
D: Bemærkninger

FORSIGTIG:

Reparationer, modifikationer og eftersyn af Hitachi el-værktøj skal udføres af et autoriseret Hitachi service-center.

Denne liste over reservedele vil være nyttig, når værktøjes indleveres til det autoriserede Hitachi service-center til reparation eller anden vedligeholdelse.

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

MODIFIKATIONER:

Hitachi el-værktøj undergår konstant forbedringer og modifikationer, så teknologiske nyheder hele tiden kan inkorporeres.

Som et resultat heraf kan nogle dele (f.ex. kodenumre og/eller design) ændres uden varsel.

BEMÄRK

Grundet HITACHI's løbende forskning og udvikling, kan bemeldte specifikationer ændres uden forudgående varsel.

Information om luftbåren støj og vibration

De målte værdier er fastsat i overensstemmelse med EN60745 og afgives i overensstemmelse med ISO 4871.

Det afmälte A-vægtede lydniveau: 103 dB(A)

Det afmälte lydtryksniveau: 92 dB(A)

Usikkerhed KpA: 3 dB (A)

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745.

Hammerboring i beton:

Vibrationsemissionsværdi ah, HD = 17,6 m/s²

Usikkerhed K = 1,5 m/s²

Mejsling:

Vibrationsemissionsværdi ah, Cheq = 14,2 m/s²

Usikkerhed K = 2,7 m/s²

ADVARSEL

○Vibrationsemissionsværdien kan ved reelt brug af el-værktøjet afvige fra den angivne værdi, afhængig af hvordan værktøjet anvendes.

○For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklusen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y

ADVARSEL

a) Hold arbeidsområdet ryddig og godt belyst.

Uryddige eller mørke arbeidsområder kan føre til ulykker.

Faren for elektrisk støt vil være større dersom du er jordet.

Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk verneutstyr. Ha alltid på deg vernebriller.

Hvis du mister kontroll over maskinen kan det føre til personskade.

1. La ikke ladeapparatet stå på kontinuerlig.

Bits Nr. Skruestørrelse Længde
Nr. 2 3-5 mm 25 mm
Nr. 3 5-8 mm 25 mm

Pilotyset indikasjoner
Før lading	Blinker (R∅D)	Lyser i 0,5 sekunder. Er slukket i 0,5 sekunder. (slukket i 0,5 sekunder)
Mens lading pågår	Lyser (R∅D)	Lyser kontinuerlig
Lading ferdig	Blinker (R∅D)	Lyser i 0,5 sekunder. Er slukket i 0,5 sekunder. (slukket i 0,5 sekunder)
Lading ikke mulig	Blinker (R∅D)	Lyser i 0,1 sekund. Er slukket i 0,1 sekund. (slukket i 0,1 sekunder)	Svikt i batteriet eller ladeapparatet.
Lading ikke mulig	Lyser (GR∅NN)	Lyser kontinuerlig	Batteritemperaturen er for høy slik at opplading ikke er mulig.
