RB 24E - Løvblæser HITACHI - Gratis brugsanvisning og manual

Produkttype	Løvblæser
Mærke	Hitachi
Model	RB 24E
Motorvolumen	23,9 cc
Tørvægt	5,0 kg
Brændstoftankkapacitet	0,6 L
Brændstoftype	2-takts, 89 oktan blyfri benzin blandet med olie (25:1 til 50:1)
Tændrør	NGK BMR7A
Luftfilter	Olieret skumfiltersystem
Lydtryksniveau (LpA)	81,0 dB(A) (ISO22868) / 68,0 dB(A) (ANSI)
Lydeffektniveau (LwA)	101 dB(A) (målt), 104 dB(A) (garanteret)
Vibrationsniveau	11,2 m/s² (ISO22867)
Tomgangshastighed	2800-3200 omdr./min.
Blæserørskonfigurationer	Lige rør og ventilatorhovedrør medfølger
Chokesystem	Manuel chokehåndtag (LUKKET/KØR positioner)
Primingsystem	Primingpære til koldstarter
Fartpilot	Fartpilothåndtag til konstant gas
Tændingskontakt	TIL/FRATIL kontakten
Sikkerhedsfunktioner	Automatisk motorstop hvis støvdækslet åbnes; lyddæmperbeskyttelse; håndtagbeskyttelse
Vedligeholdelse	Dagligt: rengør ydersiden, kontroller luftindtag; Ugentligt: rengør tændrør, luftfilter; Månedligt: rengør brændstoffilter; Kvartalsvis: rengør cylinderfinner, ventilator, lyddæmper (forhandler anbefales)
Medfølgende tilbehør	Lige rør, ventilatorhovedrør, støvdæksel, kombinationsboksnøgle
Ekstra tilbehør	Vakuumtilbehørssæt (RB-HVA)
Garanti	Kontakt lokalt Hitachi servicecenter

Ofte stillede spørgsmål - RB 24E HITACHI

Hvilken type brændstof bruger Hitachi RB 24E?

RB 24E bruger en 2-takts brændstofblanding af 89 oktan blyfri benzin og højkvalitets 2-taktsolie. Det anbefalede blandingsforhold er mellem 25:1 og 50:1, eller som angivet af olieproducenten. Bland altid i en separat ren beholder og ryst grundigt før påfyldning af tanken.

Hvordan starter jeg motoren, når den er kold?

1. Sæt tændingskontakten på TIL. 2. Tryk på primingpæren flere gange, indtil brændstof løber gennem returrøret. 3. Luk chokehåndtaget (LUKKET position). 4. Træk i snorstarteren hurtigt, indtil motoren forsøger at starte. 5. Sæt chokehåndtaget tilbage til KØR (åben) og træk igen. Lad motoren varme op i 2-3 minutter før brug.

Kan jeg bruge blæseren uden rørene monteret?

Nej. Blæseren er designet og justeret til at fungere med alle blæserør monteret (lige rør og ventilatorhovedrør). Brug den aldrig uden disse rør, da det kan medføre forkert ydeevne og sikkerhedsrisici.

Hvilket sikkerhedsudstyr skal jeg bære, når jeg bruger denne løvblæser?

Bær altid øjenbeskyttelse (sikkerhedsbriller eller ansigtsskærm), høreværn, hovedbeskyttelse, tunge lange bukser, støvler og handsker. En støvmaske anbefales. Bær ikke løstsiddende tøj eller smykker. Sæt langt hår op over skulderlængde.

Hvor ofte skal jeg rengøre luftfilteret?

Luftfilteret skal rengøres dagligt eller hver 8. driftstime. I meget støvede omgivelser skal det rengøres oftere. Vask skumelementet i flydende rengøringsmiddel og vand, pres tørt, mæt med 2-taktsolie, og pres for at fjerne overskydende olie. Udskift filteret, hvis det er beskadiget eller ikke kan rengøres ordentligt.

Hvad er det korrekte tændrørsspalte for RB 24E?

Den korrekte elektrodeafstand er 0,6 mm. Brug et NGK BMR7A tændrør. Rengør eller udskift tændrøret hver 100. driftstime, eller hvis elektroderne er stærkt forvitrede.

Hvordan justerer jeg tomgangshastigheden?

Drej justeringsskruen til tomgangshastighed (mærket T) med uret for at øge tomgangshastigheden, mod uret for at mindske. Standard tomgangshastigheden er 2800-3200 omdr./min. Sørg for, at luftfilteret er rent før justering. For andre karburatorjusteringer, kontakt et Hitachi autoriseret servicecenter.

Hvad skal jeg gøre, hvis motoren ikke stopper, når jeg slukker kontakten?

Hvis motoren ikke stopper, sæt chokehåndtaget i LUKKET position for at tvinge den til at stoppe. Få derefter enheden inspiceret af et Hitachi autoriseret servicecenter før genstart.

Kan jeg bruge denne blæser indendørs?

Nej. Start eller kør aldrig motoren inde i et lukket rum eller bygning. Udstødningsgasser indeholder kulilte, som kan være dødelig. Brug altid blæseren udendørs i et godt ventileret område.

Hvordan skal jeg opbevare løvblæseren på lang sigt?

Lad motoren køle helt af. Tøm brændstoftanken (helst efter hver brug) og opbevar på et tørt, godt ventileret sted uden for børns rækkevidde. Hold enheden uden for børns rækkevidde og sørg for, at motorkontakten er slukket under opbevaring eller transport.

BRUGSANVISNING RB 24E HITACHI

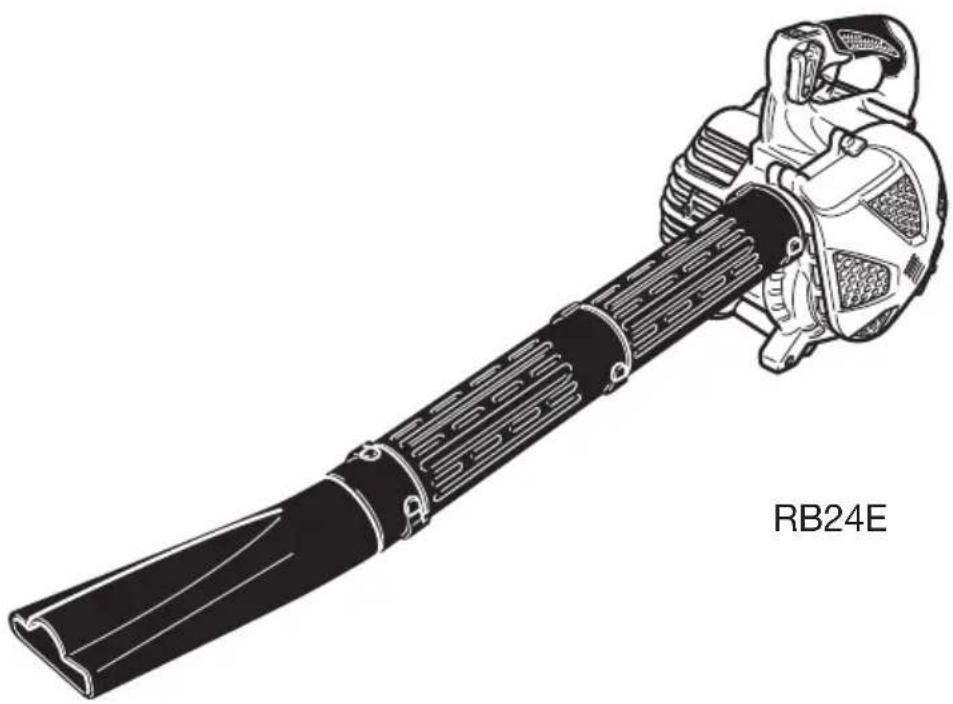

Blåsmaskin Løvblæser Løvblåser Lehtipuhallin Blower

RB24E

Läs noga igenom bruksanvisningen innan maskinen tas i bruk. Læs denne brugsvejledning omhyggeligt, inden maskinen tages i brug. Bruksanvisningen må leses nøye før bruk av maskinen. Lue ohjekirja huolellisesti ennen koneen käyttämistä. Read the manual carefully before operating this machine.

Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions

Hitachi Koki

1 2 3 ① ② 1 2 3

Betydning af symboler

BEMÆRK : Nogle enheder er ikke udstyret med disse.

		Symboler⚠ ADVARSELMotorudstødningen fra dette produkt indeholder kemikalier, som i staten Californien anses for at fremkalde kræft, fødselsskader og andre reproduktive skader.
		Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser.
		Læs, forstå og følg alle advarsler og instruktioner i denne brugsanvisning og på enheden.
		Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed.
		Forklarer chokerposition. ∅verste mærke markerer choker lukket, og det nederste helt åben.
		ADVARSEL!⚠ FAREHold hænderne væk fra den roterende ventilator. For at suge skal vakuumrør og pose være på plads. For at blæse skal støvdæksel være sikkert installeret.
		ADVARSEL!⚠ FAREVarme overflader ; Lydpotten eller den katalytiske lyddæmper og det omgivende dæksel kan blive meget varmRør aldrig ved udstødningen og lydpottens område, ellers kan der forekomme alvorlige, personlige kvæstelser.
		Hold alle børn, tilskuere og hjælpere 15 m væk fra enheden. Hvis nogen nærmer sig, skal du straks stoppe motoren.

Indhold

Hvad er hvad 2

Advarsler og sikkerhedsinstruktioner 3

Specifikationer 4

Samleprocedurer 5

Betjening 5

Vedligeholdelse.... 6

Reservedelsopdeling

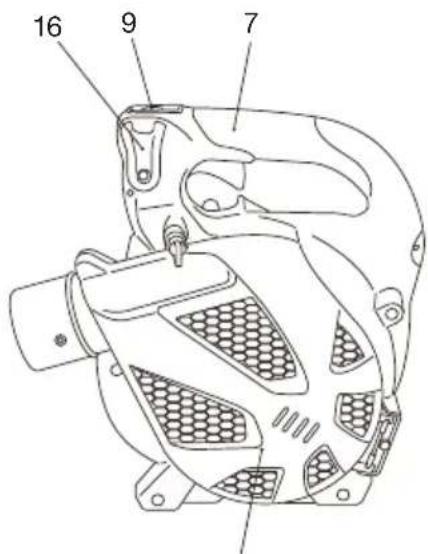

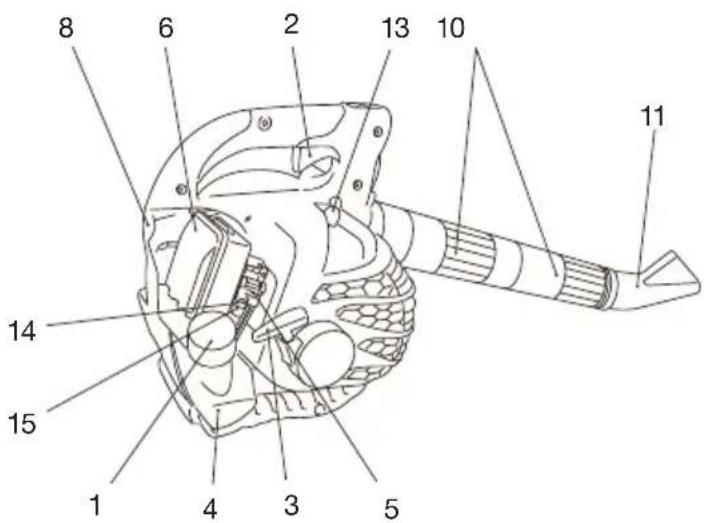

Hvad er hvad

Eftersom denne brugsanvisning dækker flere modeller, kan der være nogle forskelle mellem billederne og din enhed. Brug de instruktioner, der gælder for din enhed.

1. Brændstofdæksel
2. Gashåndtag
3. Starthåndtag
4. Brændstoftank
5. Karburator
6. Luftfilter
7. Håndtag
8. Ophængningsøje
9. Tændingskontakt
10. Lige rør
11. Rør med fan-hovede
12. Støvdæksel
13. Tændrør
14. Wireklemme
15. Gashåndtag greb
16. Cruisehåndtag
17. Kombibox spænder
18. Brugsanvisning

8 6 2 13 10 11 14 15 1 4 3 5

16 9 7

12

Advarsler og sikkerhedsinstruktioner

Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMAERK

Nyttig information for korrekt funktion og brug.

Operatørsikkerhed

• VIGTIGT: Brug støvfiltermaske under driften.
- Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
- Bær altid kraftige, lange bukser, støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller hav bare fødder. Hår over skulderlængde skal sikres.
- Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
- Lad aldrig et barn eller en uerfaren person betjene maskinen.
- Brug høreværn. Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem. Fjern omgående sikkerhedsudstyr ved standsning af motoren.
• Bær hovedbeskyttelse.
- Lad aldrig maskinen køre i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende.
- Hold håndtagene fri for olie og brændstof.
- Hold hænderne væk fra bevægelige dele eller varme områder - Tag ikke fat om og hold ikke enheden ved skærebrænderen
- Når enheden slukkes, skal du sikre dig, at motoren er stoppet, før du sætter enheden ned.
- Ved længere arbejder skal man holde regelmæssige pauser for at undgå mulige Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

ADVARSEL

Antivibrationssystemer garanterer ikke, at du slipper for HAVS- eller carpal tunnel-syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fi ngres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

ADVARSEL

Hvis du anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Enhed/maskinsikkerhed

• Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstofl ækager og kontroller, at alle fastgørelser er på plads og spændt sikk
• Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.
• Kontroller, at sikkerhedsafskærmningen er korrekt monteret.
• Hold andre væk, når du indstiller karburatoren.
• Brug kun tilbehør, som er anbefalet af producenten til denne enhed/maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

BEMAERK

• Tøm brændstoftanken, før redskabet oplagres. Det er absolut nødvendigt, da brændstof kan tære og forårsage motorskade.

• Brændstof er meget brandfarligt, og kan resultere i alvorlig personskade, hvis man indånder eller spilder det på sin krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid god ventilation ved håndtering af brændstof inde i en bygning.

• Bland og hæld brændstof på udendørs, og hvor der ikke er nogen gnister eller flammer.

• Brug en beholder, som er godkendt til brændstof.
• Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
• Tør alt spildt brændstof op, inden du starter maskinen. Gå mindst 3m væk fra påfyldningsstedet, inden du starter motoren.
• Stop motoren før du fjerner brændstofdækslet.
• Opbevar enhed/maskine og brændstof i et område, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof antændes, eksploderer eller indåndes nemt, så man bør derfor være særlig opmærksom, når man håndterer eller påfylder brændstof.

Sikker blæsning

• Brug kun eludstyr på passende tidspunkter, ikke tidligt om morgenen eller sent om aftenen, hvor du kan forstyrre andre mennesker. Overhold de tider, som lokale regler foreskriver. Normalt anbefales kl. 9 til kl. 17, mandag til lørdag.
• Ret aldrig udladninger af luft mod nærtstående og tillad ikke nogen at opholde sig i operationsområdet. Vær omhyggelig med hvor du retter udladninger hen for at undgå glas, hegn, biler osv.
• Vær vågen over for ujævne fortove, huller i terrænet eller andre ustabile forhold, når du bruger enheden/maskinen.
• Tag alle mulige forholdsregler, når du efterlader værktøjet uden opsyn, så som at stoppe motoren.
• Betjen aldrig enheden/maskinen uden at skærme, blæserør eller andre beskyttende enheder er på plads. (hvis udstyret med det)
• Brug river og koste til at løsne affald, før der blæses.
• Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop straks motoren, hvis nogen nærmer sig.
• Hold altid motoren på højre side af kroppen. (Bruges KUN som håndholdt blæser.)
• Hold fast fodfæste og balance. Stræk ikke for langt ud.
• Hold alle kropsdele væk fra lydpotten.
• Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.
• Start eller kør aldrig motoren inde i et lukket rum eller bygning og/eller i nærheden af brandfarlige væsker. Indånding af udstødningsgasser kan være dræbende.

Vedligeholdelsessikkerhed

• Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
• Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.
• Hold andre væk, når du indstiller karburatoren.
• Brug kun originale HITACHI-reservedele som anbefalet af producenten.

FORSIGTIG

Du må ikke skille rekylstarteren ad, da rekylstarteren kan springe ud og forårsage personskade.

• Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra kroppen.
• Lad motoren køle af, tøm brændstoftanken, og sikr enheden/ maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.
• Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoff et ikke lækker.
• Opbevar enheden/maskinen uden for børns rækkevidde.
• Rengør og vedligehold enheden omhyggeligt og opbevar den på et tørt sted.
• Kontroller, at motorkontakten er afbrudt under transport og opbevaring.

Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt din Hitachi-godkendt servicecente, hvis du behøver assistance.

Specifikationer

MODEL	RB24E
Motorstørrelse (m )	23.9
Tændrør	NGK BMR7A
Luftfilter	Olieret skumfiltersystem
Vægt tø (kg)	5.0
Brændstoftank kapacitet ( )	0.6
Lydtryksniveau LpA (dB (A)) by ISO22868	81.0
Lydtryksniveau LpA (dB (A)) by ANSI	68.0
Usikkerhed	0.6
lydeffektniveau LwA (dB (A)) by ISO22868	101
lydeffektniveau LwA (dB (A)) by 2000/14/EC
Målt	101
Garanteret	104
Vibrationsniveau (m/s ^2 ) by ISO22867	11.2
Usikkerhed (m/s ^2 )	1.5

BEMÆRK : Tilsvarende støjniveau/vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj/vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling: 1/7 tomgang, 6/7 fuld fart. * Der forbeholdes retten til at ændre alle data uden varsel.

Samleprocedur

ADVARSEL

Sørg for at maskinen er slukket/standset og ikke mere er varm før samlingen.

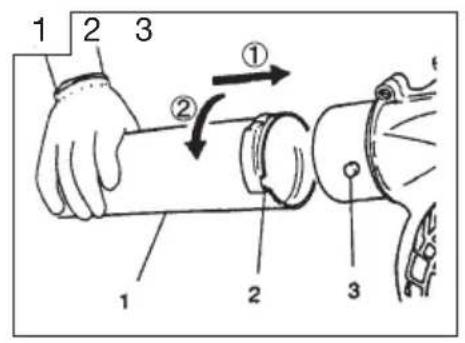

Blæserør til hovedhus (Fig. 1)

Ret noten (2) i det lige rør ind med fremspring (3) på blæserhuset (eller et andet rør), og skyd røret på blæserhuset (eller et andet rør). Rotér røret med uret for at låse det på plads.

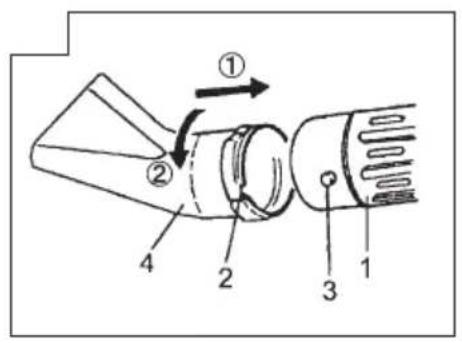

Ventilatorrør til lige rør (Fig. 2)

- Bring rillen (2) på linje på ventilatorhovedets rør (4) og fremspring (3) på det andet lige rør (1) og drej ventilatorhovedet på plads.

BEMÆRK (optional)

Sugeanordning tilbydes som et valgfrit kit, som omdanner den håndholdte blæser til en støvsuger.

Installering, se manualen for "valgfrit udstyr (RB-HVA).

BEMÆRK : Sikkerhedsforanstaltning

Hvis du prøver på at åbne støvdækslet (5) mens motoren er I gang, stopper motoren automatisk. (Fig.3)

Men forsøg aldrig at åbne støvdækket (5), når motoren kører, selv med denne funktion, da der i så fald kan indtræffe alvorlig personskade.

Betjening

Brændstof (Fig. 4)

ADVARSEL

• Denne enhed er forsynet med en totakts motor.
  Motoren skal altid køre med brændstof, som er blandet med olie. Sørg for god ventilation, när du håndterer brændstof.
• Brændstof er meget brandfarligt, og det kan medføre alvorlig personskade, hvis man indånder eller spilder det på sin krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid en god ventilation ved håndtering af brændstof inde i en bygning.

Brændstof

• Brug altid 89 oktan blyfri benzin.
- Brug original totaktsolie eller en blanding mellem 25:1 til 50:1, se oliedunken vedrørende blandingsforholdet, eller kontakt din Hitachi-godkendt servicecente.
- Hvis original olie ikke er tilgængelig, så brug en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL eller ISO EGC GRADE). Anvend ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.
- Brug aldrig multigradeolie (10 W/30) eller spildolie.
- Bland altid brændstof og olie i en separat, ren beholder.

Start altid med at fylde den halve mængde brændstof, som skal bruges.

Tilsæt så hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt så resten af brændstoffet.

Bland (ryst) brændstofblandingen grundigt før du fylder på brændstoftanken.

Påfyldning af brændstof

ADVARSEL

• Sluk altid for motoren og lad den køle af nogle få minutter inden påfyldning af brændstof.
• Åbn tankdækslet langsomt, när du påfylder brændstof, så eventuelt overtryk forsvinder.
• Sæt brændstofdækslet omhyggeligt på efter at have tanket.
• Flyt altid enheden mindst 3 m væk fra påfyldningsområdet, før du starter enheden.

• Lad være med at ryge og/eller tillade flammer eller gnister tæt på brændstof ved håndtering eller påfyldning af brændstof.

• Vask altid omgående alt spildt brændstof af beklædning med sæbe.

• Sørg for at kontrollere for brændstofl ækage efter påfyldning af brændstof.

Rens tankdækslet omhyggeligt inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoff et er godt blandet ved at ryste containeren inden påfyldning.

Opstart af den kolde motor

FORSIGTIG

Tænd ikke, hvis røret samt støvbeskytter er hindret af jorden eller noget andet objekt.

1. Sæt tændingskontakten (6) på positionen ON. (Fig. 5)
   ryk snapsepumpen (7) adskillige gange, så brændstoffet flyder ennem pumpen eller returrøret. (8) (Fig. 6)
2. Sæt chokeren i positionen CLOSED. (Fig. 7)
3. Træk rekylstarteren kvikt, sørg for godt greb i håndtaget, så det ikke smutter tilbage. (Fig. 8)
4. Når du hører motoren ønsker at starte, så sæt chokeren tilbage til positionen RUN (åben). Træk så rekylstarteren kvikt igen.

ADVARSEL

- Start aldrig motoren inde i et lukket rum eller bygning og/eller tæt på brandfarlige væsker. Indånding af udstødningsdampe kan være dræbende.

- Lad ikke snoren smække tilbage og hold altid enheden fast.

BEMÆRK

1. Når motoren er startet lad den køre 2-3 minutter for at varme op, inden den bliver udsat for belastning.

Opstart af den varme motor

Anvend kun 1 og 3 af startproceduren for kold motor.

Hvis motoren ikke starter, anvend da same startprocedure som for en kold motor.

Betjening af blæser (Fig. 9)

• Brug lav hastighed til at blæse blade og tørt græs.
• Brug medium hastighed for at rense for våde blade og vådt græs.
• Brug høj hastighed til at flytte grus, snavs eller andre tunge materialer.

ADVARSEL

• Ret ikke udladninger af luft direkte mod mennesker eller dyr.
• Enheden skal bruges i et godt ventileret område.
• Udfør aldrig monterings eller afmonteringsprocedurer med motoren kørende, ellers kan det resultere i alvorlig personskade.
• Rør aldrig ved lydpotte, tændrør eller andre metalliske dele, mens motoren kører, eller umiddelbart efter at motoren er slukket.

FORSIGTIG

Denne blæser er designet og justeret, så den kan bruges med alle blæserør tilsluttet (Se side 1).

Den må aldrig betjenes uden det lige rør og ventilatorens hovedrør.

BEMÆRK

Når du hører uventede lyde eller føler vibration, stop maskinen øjeblikkelig og se efter om noget blokerer blæsere eller rør. Hvis det er tilfældet, fjern det og undersøg for skader.

Standsning (Fig. 10)

Reducer motorens hastighed, kør i tomgang i nogle få minutter, og sluk derefter på tændingskontakten.

BEMÆRK

Hvis motoren ikke stopper, kan den tvinges til at stoppe ved at sætte chokerhåndtaget i LUKKET position.

Før motoren genstartes, spørg da Hitachi Authorized Service

Centers vedrørende reparationer.

Vedligeholdelse

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEMER KAN UDF∅RES AF ETHVERT MOTORREPARATIONSVÆRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 11)

Brændstoff et blandes med luft i karburatoren. Når motoren testkøres på fabrikken, foretages der en grundlæggende justering af karburatoren. Det kan være nødvendigt med yderligere indstilling passende til klima og højde. Karburatoren har en indstillingsmulighed:

T = Indstillingsskrue for tomgang.

Tomgangsindstilling (T)

Kontroller, at luftfi teret er rent. Hvis der behøves justering, strammes IDLE-justeringsskruen (T) (med uret) for at forøge motorhastigheden og åbnes (mod uret) for at nedsætte motorhastigheden. Standardomdrejningstallet i tomgang er 2800–3200 rpm.

FORSIGTIG

Ovenstående justeringsprocedure skal følges ved justering, ellers vil motoren tage SKADE på grund af forkert tilstand.

BEMÆRK

Nogle modeller, som sælges i områder med strenge regler for udstødningsemission, har ikke karburatorindstillinger for høj og lav hastighed. Sådanne indstillinger kan tillade, at motoren bruges ud over grænserne for deres emissions overholdelse. For disse modeller er tomgang den eneste karburatorindstilling.

ANBEFALING:

KARBURATORJUSTERING KRÆVER ERFARNE ELLER GODT UDDANNEDE PERSONERS FÆRDIGHED, ELLER DET ANBEFALES AT GÅ TIL Hitachi-godkendt servicecente MED ENHEDEN.

Luftfilter (Fig. 12)

• Funktionsfejl på karburator.
• Startproblemer.
• Reduceret motorydelse.
• Unødvendigt slid på motordele.
• Unormalt forbrug af brændstof.

Fjern luftfilterets dæksel ved at skubbe og trække fanen på toppen tilbage. (Fig.12)

Rengør luftfilteret

Rengør filterelementet hver dag eller for hver 8 timers drift. Hyppigere rengøring anbefales under meget støvede forhold. Vask elementet i flydende rengøringsmiddel og vand. Klem elementet for at fjerne snavset. Pres elementet i en tør klud, til det er helt tørt. Gennemblød elementet i 2-cylindersolie. Klem elementet for at fordele olien helt og for at fjerne overskydende olie. Sæt elementet på plads igen og sæt dækslet på. (Fig. 13) Et luftfilter, der været brugt i nogen tid, kan ikke rengøres fuldstændigt. Derfor skal det regelmæssigt udskiftes med et nyt. Et beskadiget filter skal altid udskiftes.

Brændstofffilter (Fig. 14)

Aftap alt brændstoffet fra brændstoftanken, og træk brændstofffilterledningen fra tanken. Træk filterelementet ud af holdersamlingen, og rens elementet i varmt vand med rengøringsmiddel. Skyl elementet grundigt, indtil alle spor af rengøringsmiddel er fjernet. Klem forsigtigt overskydende vand ud (undlad at vride), og lad elementet lufttørre.

BEMÆRK

Udskift filteret, hvis det er hårdt pga. støv og snavs.

Tændrør (Fig. 15)

Tændrørets tilstand påvirkes af:

• Forkert karburatorindstilling
- Forkert brændstofblanding (for meget olie i benzinen)
- Et snavset luftfilter
• Vanskelige driftsforhold (f.eks. koldt vejr)

Disse faktorer forårsager afl ejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dåligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Juster om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så skal der bruges den samme type ved udskiftning.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse. Kontakt Hitachi-godkendt servicecente for yderligere information.

• Rengør hæktrimmeren udvendig.
• Kontroller, at luftindtaget på starteren ikke er tilstoppet.
• Kontroller støvdækkenet for skader og revner. Skift dækkenet, hvis det er skadet eller revnet.
• Check at møtrikker og skruer er tilstrækkeligt spændt.

• Kontroller starteren, især remmen.
• Rens tændrøret udvendigt.
• Fjern tændrøret og kontroller elektrodeafstanden. Juster den til 0.6 mm eller udskift tændrøret.
• Rens luftfilteret.

• Skyl brændstoftanken med benzin og rens brændstofffilter.
• Rens karburatoren udvendigt og pladsen omkring den.

Kvartalsvis vedligeholdelse

• Rens køleribberne på cylinderen.
• Rens blæseren og pladsen omkring den.
  • Rens lydpotten for kul.

FORSIGTIG

Rengøring af cylinderribber, blæser og lydpotte skal altid udføres af et Hitachi-godkendt servicecenter.

BEMÆRK

Ved bestilling af reservedele hos jeres nærmeste forhandler, så anvend venligst varenummer i reservedelsopdelingssektionen i disse instruktioner.

Forklaring av symboler
