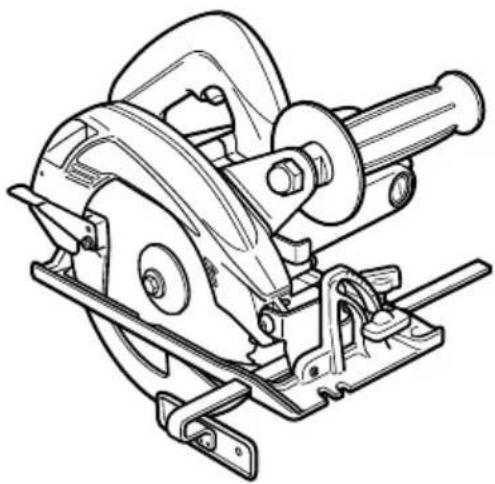

BRUGSANVISNING C 6MFA HITACHI
Cirkelsåg Randsav Sirkelsag Sirkkelisaha Circular Saw
C 6MFA · C 7MFA
Læs instruktionerne nøje igennem, før maskinen tages i brug.
Les grundig og forstå anvisningene før bruk.
Læs alle sikkerhedsadvarsler og instruktioner.
Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.
Gem alle advarsler og instruktioner så du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at De mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passe til stikkontakten.
Foretag aldrig nogen form for modificeringer af stikket.
Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er modificeret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Udsæt ikke de elektriske værktøjer for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde værktøjet. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Værk årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, när De anvender et elektrisk værktøj.
Anvend ikke et elektrisk værktøj, hvis De er træt eller under indflydelse af narkotika, alkohol eller medikamenter.
En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Ved brug afsikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det. Hvis du har fingeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.
d) Afmonter alle justernøgler eller skruenøgler, før det elektriske værktøj startes.
En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
e) Stræk Dem ikke for langt. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer.
f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.
Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.
Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.
d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj.
Elektrisk værktøj er farligt i hænderne på uerfarne brugere.
e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift.
Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj.
f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.
5) Reparation
a) Få Deres elektriske værktøj repareret af kvalificeret teknikere, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ikke kompromitteres.
SIKKERHEDSFORANSTALTNING
Hold børn og fysisk svagelige personer på afstand.
Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
SIKKERHEDSADVARSLER FOR RUNDSAV
Saveprocedurer
a) ⚠️FARE!: Hold hænderne fra saveområdet og klingen. Hold den anden hånd på støttegrebet eller motorhuset.
Hvis begge hænder holder saven, kan de ikke blive kvæstet af klingen.
b) Ræk ikke ind under emnet.
Afskærmningen kan ikke beskytte dig mod klingen under emnet.
Der skal kunne ses mindre end en tandlængde under emnet.
d) Hold aldrig emnet, som skal bearbejdes, i hænderne eller på benene. Fastgør emnet til et stabilt underlag.
Det er vigtigt at understøtte emnet korrekt for at minimere faren for kroppen, at klingen sætter sig fast, eller at du mister kontrollen.
e) Hold kun el-værktøjet på de isolerede gribeflader, når du udfører arbejde, hvor saven muligvis kan komme i kontakt med skjulte ledninger eller dens egen ledning.
Kontakt med en "strømførende" ledning vil også gøre el-værktøjets ydre metaldele "strømførende" og kan give brugeren elektrisk stød.
f) Når du saver længdesnit, skal du altid bruge et parallelanslag eller en retskinne.
Dette forbedrer snittets nøjagtighed og reducerer risikoen for, at klingen sætter sig fast.
g) Brug altid klinger, hvor hullerne har korrekt størrelse og form (diamant kontra rundt).
Klinger, som ikke passer til savens fastspændingssystem, vil køre excentrisk og få brugeren til at miste kontrollen.
h) Brug aldrig beskadigede eller ukorrekte klingeskiver eller -bolt.
Klingeskiver og -bolt er konstrueret specielt til din sav, så der opnås optimal ydelse og sikkerhed.
- rekyl er en pludselig reaktion fra en fastklemt, hoppende eller forkert justeret savklinge, der får en sav uden kontrol til at løfte sig op og ud af emnet og hen mod brugeren;
– när klingen klemmes fast af snittet, standser klingen og motorreaktionen kaster hurtigt enheden tilbage mod brugeren;
– hvis klingen vrider sig eller sidder skævt i savsnittet, kan tanden på bagsiden af klingen dykke ned i træets overflade, hvilket får klingen til at kravle ud af savsnittet og springe tilbage mod brugeren.
Rekylen er et resultat af forkert brug af saven og/eller ukorrekte fremgangsmåder eller arbejdsforhold. Den kan undgås ved at tage de korrekte forholdsregler, som er angivet nedenfor.
a) Hold godt fast på saven med begge hænder, og anbring armene, så du kan modstå rekylkræfterne. Stil din krop på den ene side af klingen, men ikke på linje med klingen.
Rekyl kan få saven til at springe tilbage, men rekylkræfterne kan kontrolleres af brugeren, hvis han/hun tager de korrekte forholdsregler.
b) Når klingen sætter sig fast, eller savningen afbrydes af den ene eller anden årsag, skal du slippe afbryderen og holde saven stille i materialet, indtil klingen er standset helt.
Forsøg aldrig at fjerne saven fra emnet eller trække saven baglæns, mens klingen er i bevægelse. Gør du dette, kan der opstå rekyl.
Undersøg årsagen, og afhjælp problemerne for at fjerne årsagen til, at klingen sætter sig fast.
c) Når du genstarter en sav i emnet, skal du centrere savklingen i savsnittet og kontrollere, at savtænderne ikke sidder nede i materialet.
Hvis savklingen sidder fast, kan den kravle op eller slå tilbage fra emnet, när saven startes igen.
d) Understøt store plader for at minimere risikoen for, at klingen sætter sig fast og slår tilbage.
Store plader har tendens til at synke under deres egen vægt. Understøtningerne skal anbringes under pladen på begge sider i nærheden af savsnittet og tæt på pladekanten.
e) Brug ikke sløve eller beskadigede klinger.
Sløve og ukorrekt indstillede klinger giver smalle savsnit, der fremkalder for stor friktion, rekyl og gør, at klingen sætter sig fast.
f) Justeringshåndtag til klingedybde og smig skal være fastspændte og sikrede, før du begynder at save.
Hvis justeringen af klingen ændrer sig under savningen, kan klingen sætte sig fast, og der kan opstå rekyl.
g) Vær ekstra forsigtig, når du saver ind i eksisterende vægge eller andre steder, hvor du ikke kender indholdet af underlaget.
Klingen kan skære sig ind i objekter, som kan give rekyl.
Funktion af nederste skærm
a) Kontrollér, at den nederste skærm lukker korrekt, før du saver. Brug ikke saven, hvis den nederste skærm ikke bevæger sig frit og lukker med det samme. Sæt ikke den nederste skærm fast i åben position.
Hvis du taber saven ved et uheld, kan den nederste skærm blive bøjet.
Løft den nederste skærm med tilbagetrækningshändtaget, og kontrollér, at den bevæger sig frit og ikke berører klingen eller andre dele uanset vinkel og savdybde.
b) Kontrollér, at den nederste skærms fjeder fungerer korrekt. Hvis skærmen og fjederen ikke fungerer korrekt, skal de repareres før brug.
Den nederste skærm kan fungere trægt på grund af beskadigede dele, klæbrige aflejringer eller ophobning af materialerester.
c) Den nederste skærm må kun trækkes tilbage manuelt ved specielle snit som f.eks. "dybdesnit" og "kombinerede snit".
Løft den nederste skærm ved at trække håndtaget tilbage, og slip skærmen, så snart klingen dykker ned i materialet.
Lad den nederste skærm fungere automatisk ved al anden savning.
d) Kontrollér altid, at den nederste skærm dækker klingen, før du lægger saven på et bord eller på gulvet. En ubeskyttet, roterende klinge vil få saven til at bevæge sig baglæns og save i alt på dens vej.
Vær opmærksom på den tid, det tager for klingen at standse, efter at afbryderen er sluppet.
SIKKERHED VED BRUGEN AF RUNDSAVEN
-
Brug ikke savblade, der er misformede eller revnede.
-
Brug ikke savblade af hurtigstål.
-
Brug ikke savblade, der ikke er i overensstemmelse med de direktiver, der er angivet i specifikationerne.
-
Stop ikke savbladet ved at trykke ind på siden af pladen.
-
Hold altid savbladene skarp.
-
Kontrollér, at underafskærmningen kan bevæges jævnt og frit.
-
Rundsaven må aldrig bruges med sikkerhedsskærmen åben.
-
Kontroller efter, at tilbagetræknings mekanismen på beskyttelsessystemet fungerer korrekt.
-
Anvend aldrig rundsaven med klingen pegende opad eller till siden.
-
Der må ikke sidde søm eller lignende fremmedlegemer i materialet.
-
Mht. til model C6MFA bør savbladene være fra 165 mm til 160 mm. Mht. til model C7MFA bør savbladene være fra 190 mm till 180 mm.
-
Tag stikket ud af kontakten, inden der udføres justeringer, service eller vedligeholdelse.
SPECIFICATIONER
| Model C6MFA C7MFA | |||
| Spænding (per område)* (110 V, 230 V, 240 V) ~ | |||
| Skæredybde | 90° 57 mm 68 mm | ||
| 45° 38 mm 46 mm | |||
| Optagen effekt 1010 W | |||
| Hastighed ubelastet 5500 min | -1 | ||
| Vægt (uden ledning) 3,4 kg 3,6 kg | |||
*Kontroller navnepladen, eftersom spændingen kan variere fra område til område.
STANDARD TILLBEH∅R
(1) Savblad (monteret på rundsaven) 1
(Diam. 165 mm ...... C6MFA) Diam. 185 mm ...... C7MFA)
(2) Nøgle 1
(3) Anslag 1
(4) Vingebolt 1
(5) Nøgle til sekskantstål 1
Ret til ændringer i standardtilbehøret forbeholdes.
EKSTRA TILBEH∅R (selges separat)
(1) Støvsugersæt (D)
Tilslut slangen, således at savsmuldet kan suges op med støvsugeren (Se Fig. 10).
(2) Mellemlægsskive (A)
......til 20 mm (savbladets indre diam.) ......til 30 mm (savbladets indre diam.)
(3) Tilpasningsdel til styreskinne
Ekstra tilbehør kan variere efter de enkelte markeders behov.
ANVENDELSESOMRÅDE
Savning i træ.
F∅R IBRUGTAGNING
1. Strømkilde
Undersøg om netspændingen svarer til den på navnepladen angivne spænding.
2. Afbryder
Forvis Dem altid om, at kontakten står i OFF-position, før stikket sættes i kontakten. Hvis stikket sættes i, medens kontakten står på ON, vil maskinen øjeblikkelig begynde at arbejde, hviket let vil kunne føre til alvorlige ulykker.
3. Forlængerledning
Hvis strømkilden er langt fra arbejdsfeltet, skal der anvendes en forlængerleding af korrekte dimensioner og kapacitet. Brug ikke længere forlægreledning end nødvendigt.
4. Brug et arbefdsunderlag af træ (Fig. 1)
Da savklingen under savningen stikker dybere end emnet, skal dette placeres på et underlag. Bruges en firkantet blok som underlag, skal denne anbringes stabilt på en plan flade. Det er yderst farligt at arbejde med et ustabilt underlag.
ADVARSEL
For at undgå uheld bør den del af materialet, der bliver tilbage efter savningen, være forsvarligt fastgjort, så den ikke springer.
JUSTERIING AF SAVEN INDEN BRUG
1. Justering af skæredybden
Skæredybden kan justeres ved at flytte basen, når den greb (A) er løsnet (Fig. 2).
ADVARSEL
Hvis grebet (A) forbliver løsnet, kan der opstå en meget farlig situation. Stram altid grebet (A) omhyggeligt.
2. Justering af vinkelsnit
Savbladet kan justeres til et vinkelsnit på maksimalt 45° i forhold til basen ved at løsne vingebolten ved skalaen (Fig. 3).
Vinkelsnittet kan også justeres ved at løsne vingebolten ved skalaen (Fig. 3).
ADVARSEL
For at undgå ulykker skal vingebolten strammes igen. Den skal altid spændes hårdt.
3. Indstilling af anslaget
Skærepositionen kan justeres ved at løsne vingebolten og flytte anslaget til venstre eller højre.
Anslaget kan monteres både på venstre og højre side.
4. Finjustering af parallelitet
Savbladets parallelitet kan finjusteres i forhold til basen ved hjælp af parallelitetsjusteringsskruen.
Paralleliteten er justeret fra fabrikken. Men hvis det i sjældne tilfælde skulle forekomme, at paralleliteten er forkert, kan den justeres på følgende måde.
(1) Løsn monteringsskruerne på bladafskærmningens hængseldel (Fig. 4).
(2) Træk beskyttelsesskærmen ind i bladafskærmningen.
(3) Sæt en træspån ind i bagsiden af savbladets base, og markér positionen på basen (Fig. 5).
(4) Flyt den markerede træspån til forsiden af basen, og drej på parallelitetsjusteringsskruen, så mærket passer til markeringen på bagsiden af basen (Fig. 6).
(5) Stram fastgøringsskruerne godt til efter justeringen.
BEMÄRK
Paralleliteten kan blive lidt forkert, hvis skæredybden justeres efter justering af paralleliteten.
SAVEPROCEDUREN
- Anbring saven (basen) på emnet, og placér skærelinjen og savbladet ud for frontskalaen (Fig. 7).
- Kontakten skal stilles på ON, før savbladet kommer i berøring med emnet. Kontakten står på ON, når den er trykket ind, og på OFF, når den slippes igen.
ADVARSEL
Før du begynder at save, skal du kontrollere, hvad det er for et mateirale, du skal til at skære i. Hvis materialet kan forventes at udvikle skadeligt / giftigt støv, skal du sørge for at montere støvposen eller et passende støvudsugningsanlæg på støvudgangen.
Brug også støvmaske, hvis du har en sådan til rådighed.
○Før savningen påbegyndes, skal maskinen have nået fuldt omdrejningstal.
○Hvis savbladet under savningen pludselig standser, eller der opstår en usædvanlig lyd, skal maskinen straks standses.
○Vær altid opmærksom på, at ledningen ikke kommer i nærheden af det roterende savblad.
○Brug af rundsaven med savbladet opad eller til siden er meget farligt og bør undgås.
○Brug altid beskyttelsesbriller ved savning.
○Når saven ikke skal bruges mere, skal stikket trækkes ud af kontakten.
MONTERING OG AFMONTERING AF SAVBLAD
ADVARSEL
Af hensyn til sikkerheden skal kontakten stå i OFF position, og stikket skal være trukket ud af stikkontakten.
1. Afmontering af savbladet
(1) Indstil på den største skæredybde og vend rundsaven om som vist i Fig. 8.
(2) Tryk låsehåndtaget ind og lås spindelen. Tag sekskantskruen af ved hjælp af topnøglen.
(3) Afmontér savbladet mens grebet på underafskærmningen er trukket helt ind i bladafskærmningen.
2. Montering af savbladet
(1) Fjern omhyggeligt alt savstøv, der har sat sig på spindel, bolt og spændeskiver.
(2) Som vist på Fig. 9, skal skiverne (A) og (B) monteres på savklingens to sider, således at skive (A)'s fremhævede midte passer ind i klingens midte og således at skive (B) vender sin konkave side mod klingen.
* Mellemlægsskive (A) fås for typer af savblade med huldiameter på 20 mm og 30 mm. (Ved købet medfølger een mellemlægsskive (A)).
Hvis den huldiameteren på Deres savblad ikke passer med mellemlægsskiven (A), kontakt venligst butikken, hvor De købte saven.
(3) For at sikre, at savbladet løber i den rigtige retning, skal pilen på savbladet pege i samme retning som pilen på beskyttelsesskærmen.
(4) Sekskantskruen strammes med fingrene så godt til som muligt. Derpå trykkes låsehåndtaget ind, spindelen låses, og bolten strammes ved hjælp af sekskantnøglen.
ADVARSEL
Efter montering af savbladet skal der igen kontrolleres efter, at låsehåndtaget er forsvarligt gjort fast i den angivne stilling.
VEDLIGEHOLDELSE OG EFTERSYN
1. Eftersyn af savbladet
Da et uskarpt savblad vil nedsætte effektiviteten og belaste motoren unødvendigt, bør klingen skærpes eller udskiftes, så snart der findes tegn på slid.
2. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer og sørg for, at de er ordentligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.
3. Vedligeholdelse af motoren
Motordelen er værktøjets hjerte. Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie.
4. Eftersyn af kulbørster
Af hensyn til Deres sikkerhed og som en beskyttelsesforanstaltning mod elektriske stød, bør eftersyn og udskiftning af kulbørster på dette værktøj KUN udføres af et autoriseret Hitachi service-center.
5. Udskiftning af tilførselsledningen
Hvis tilførselsledningen på redskabet er beskadiget, bør selve redskabet sendes tilbage til et Hitachi autoriseret servicecenter for at udskifte ledningen.
6. Justering af basen og savbladet for at opnå ret vinkel
Vinklen mellem basen og savbladet er indstillet til 90°, skulle imidlertid denne vinkelrethed gå tabt, kan den justeres på følgende måde.
(1) Vend saven om så basen vender opad (Fig. 11) og løsn vingebolten (Fig. 3).
(2) Sæt et vinkelmål mod basen og savbladet og ved at dreje stilleskruen med en skruetrækker indstilles basens position til den rette vinkel er genoprettet.
7. Vedligeholdelse af den nederste skærm
For at kunne arbejde sikkert og korrekt skal du altid sørge for, at maskinen og ventilationsåbningerne er rene. Den nederste skærm skal altid kunne bevæge sig frit og trække sig automatisk tilbage. Sørg derfor for altid at holde området omkring den nederste skærm rent. Fjern støv og rester ved at blæse dem ud med trykluft eller en børste.
8. Liste over reservedele
A: Punkt nr.
B: Kode nr.
C: Anvendt nr.
D: Bemærkninger
FORSIGTIG
Reparationer, modifikationer og eftersyn af Hitachi elværktøj skal udføres af et autoriseret Hitachi servicecenter.
Denne liste over reservedele vil være nyttig, når værktøjes indleveres til det autoriserede Hitachi service-center til reparation eller anden vedligeholdelse.
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.
MODIFIKATIONER
Hitachi el-værktøj undergår konstant forbedringer og modificationer, så teknologiske nyheder hele tiden kan inkorporeres.
Som et resultat heraf kan nogle dele (f.ex. kodenumre og/eller design) ændres uden varsel.
BEMÄRK
Grundet HITACHI's løbende forskning og udvikling, kan bemeldta specifikationer ændres uden forudgående varsel.
Information om luftbåren støj og vibration
De målte værdier er fastsat i overensstemmelse med EN60745 og afgives i overensstemmelse med ISO 4871.
C6MFA
Målt A-vægtet lydeffektniveau: 104 dB(A)
Målt A-vægtet lydtryksniveau: 93 dB(A)
Usikkerhed KpA: 3 dB(A)
C7MFA
Målt A-vægtet lydeffektniveau: 103 dB(A)
Målt A-vægtet lydtryksniveau: 92 dB(A)
Usikkerhed KpA 3 dB(A)
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745.
Den angivne totale vibrationsværdi er malt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.
Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.
ADVARSEL
○Vibrationsemissionsværdien kan ved reelt brug af el-værktøjet afvige fra den angivne alt værdi, afhængig af hvordan værktøjet anvendes.
○For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklusen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y
ADVARSEL
Faren for elektrisk støt vil være større dersom du er jordet.
Hvis begge hendene holdes på sagen, risikerer du ikke å kutte deg.
c) Når du starter sagen på nytt i arbeidsemnet, sentrerer du sagbladet i sagsnittet og kontroller at sagtennene ikke sitter nede i emnet.
Hvis sagbladet har låst seg, kan det bevege seg opp eller slå tilbake fra emnet när du starter sagen på nytt.
