Produkttype	Bærbar rundsav
Mærke	Black & Decker
Model	KS855N
Optaget effekt	1100 W
Tomgangshastighed	4000 o/min
Maks. skæredybde	50 mm
Klingediameter	160 mm
Klingehul diameter	16 mm
Vægt	3,7 kg
Strømforsyningstype	Net (230 V AC)
Dobbelt isolation	Ja
Dybderegulering	Ja, med gradueret skrue
Geringsregulering	Op til 45°, med skrue og låsehåndtag
Parallelanslag	Inkluderet, justerbar
Optisk styresystem	Ja, med vindue og orange guide
Klingebeskyttelse	Indtrækkelig nederste beskyttelse og splitterkniv
Spånudsugning	Udgang til støvsugertilslutning
Lydtryksniveau	92,7 dB(A)
Lydeffektniveau	102,1 dB(A)
Hånd-arm vibrationsniveau	< 2,5 m/s²
Vedligeholdelse	Rens vinduet med en fnugfri klud; udskift kulbørster i par
Garanti	2 års garanti på dele og arbejdsløn (Frankrig/Schweiz)

Ofte stillede spørgsmål - KS855N BLACK & DECKER

Hvordan indstilles skæredybden på rundsaven KS855N?

Tag stikket ud. Løsn skæredybdeskruen under skalaen. Flyt saven langs skalaen til den ønskede dybde, og stram derefter skruen. Dybden skal være 3 mm større end emnets tykkelse.

Hvordan udskifter man klingen på KS855N?

Tag stikket ud. Fjern klingebeskyttelsen. Indsæt en skruetrækker i klingens hul for at blokere den. Løsn låseskruen (mod uret) med en 13 mm nøgle, fjern den ydre skive og klingen. Placer den nye klinge i overensstemmelse med rotationsretningen (pil), sæt skiven og skruen på, spænd ved at stramme i urets retning.

Hvordan indstilles skærevinklen (gering)?

Tag stikket ud. Løsn geringslåseskruen og låsehåndtaget, hvis til stede. Vip saven på skalaen til den ønskede vinkel (0 til 45°), og stram derefter skruen og håndtaget.

Hvordan bruges parallelanslaget?

Tag stikket ud. Løsn låseskruen foran på fodpladen. Skub parallelanslaget langs sin skala til den ønskede dimension, og stram derefter skruen.

Hvordan vedligeholdes vinduet på den optiske guide?

Tag stikket ud. Skub vinduesgrebet fremad for at blotlægge den snavsede del. Tør med en ren, fnugfri klud. Sæt grebet tilbage i bageste position. Brug eventuelt en mild sæbeopløsning; undgå opløsningsmidler.

Hvordan udskiftes motorens kulbørster?

Tag stikket ud. Skru kulbørsteholdernes dæksler af. Tag kulbørsterne og deres holdere ud. Indsæt nye kulbørster i holderne, sæt det hele på plads og skru dækslerne på. Udskift altid begge kulbørster på samme tid.

Hvilke klinger kan jeg bruge med denne sav?

Brug kun træklinger, der opfylder specifikationerne: diameter 160 mm, boring 16 mm, tykkelse tilpasset splitterkniven. Brug ikke klinger af HSS-stål, ej heller klinger til metal eller sten. Klingen skal være skarp og ubeskadiget.

Hvordan indstilles splitterkniven?

Tag stikket ud. Få adgang til splitterknivens skruer (gennem beskyttelsesåbningen eller ved at justere dybden). Løsn de to skruer. Juster kniven, så der opnås en radial afstand på 2-3 mm fra klingen og en afstand mellem tænderne på 2-3 mm. Spænd skruerne.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller og en støvmaske. Bær ikke løstsiddende tøj. Hold saven i de dertil beregnede håndtag. Sørg for, at den nederste beskyttelse fungerer korrekt. Tag stikket ud før enhver justering eller udskiftning af tilbehør. Brug egnede forlængerledninger til udendørs brug.

Hvad gør jeg, hvis saven overopheder?

Hvis saven bliver for varm, stop den og lad den køre i tomgang i 2 minutter for at køle ned. Kontrollér, at motorens luftindtag ikke er blokeret. Undgå at udøve for stort tryk på emnet under skæring.

BRUGSANVISNING KS855N BLACK & DECKER

For at få størst mulig nytte af dit produkt fra Black & Decker, beder vi dig læse sikkerhedsinstruktionerne og brugsanvisningen grundigt igennem. Hvis du har spørgsmål til indholdet i denne brugsanvisning, kan du henvende dig til vor kundeservice på telefon [phone] eller til et af vore autoriserede serviceværksteder. På internettet www.2helpU.com findes en fortegnelse over alle vore serviceværksteder.

DEUTSCH

HERZLICHEN GLÜCKWUNSCH!

Advarsel! Når man bruger el-værktøj, skal disse grundlæggende sikkerhedsinstruktioner altid følges for, at mindske risikoen for elektrisk stød, personskader og brand. Læs brugsanvisningen grundigt igennem inden el-værktøjet tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle der bruger maskinen har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges.

- Hold orden på arbejdsområdet. Uordentlige områder og arbejdsbænke indbyder til skader.

- Tænk på arbejdsmiljøets indflydelse. Udsæt ikke elværktøjet for regn. Brug ikke el-værktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsfladen. Brug ikke el-værktøj i nærheden af let antændelige væsker eller gasser.

- Beskyt dig mod elektrisk stød. Undgå kropskontakt med flader med jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.), kan den elektriske sikkerhed øges ved, at tilkoble en faldstrømsafbryder.

- Hold børn væk. Lad ikke andre personer komme i kontakt med el-værktøjet eller ledningen. Alle uvedkommende skal holdes væk fra arbejdsområdet.

- Opbevar el-værktøjet sikkert. Når el-værktøjet ikke bruges skal det opbevares på et tørt sted, højt placeret, uden for børns rækkevidde.

- Overbelast ikke el-værktøj. Du arbejder bedre og sikrere inden for det anførte effektområde.

- Brug det rigtige el-værktøj. Tving ikke svagt el-værktøj til at udføre det arbejde, som er beregnet til kraftigere el-værktøj. Brug ikke el-værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save grene eller brænde.

- Bær den rette påklædning. Bær ikke løsthængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.

- Anvend beskyttelsesbriller. Anvend også ansigtsværn eller støvbeskytter, hvis arbejdet er støvende. Ved langvarigt arbejde bruges også høreværn.

- Mishandl ikke ledningen. Bær aldrig el-værktøjet i ledningen og brug ikke ledningen til at tage stikket ud af kontakten. Udsæt ikke ledningen for varme, olie eller skarpe kanter.

- Sæt arbejdsemnet fast. Brug skruetvinger eller en skruestik til at holde emnet fast. Det er mere sikkert

end at bruge hånden, og du får begge hænder frie til arbejdet.

- Stræk dig ikke for meget. Sørg for, at du altid har sikkert fodfæste og balance.

- Vedligehold værktøjet omhyggeligt. Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til vedligeholdelse og udskiftning af tilbehør. Hold håndtagene tørre, rene, og frie for olie og fedt.

- Tag stikket ud af kontakten når elværktøjet er i brug, inden service og ved udskiftning af tilbehør.

- Fjern nøglerne. Kontroller at nøgler og justerværktøj er fjernet fra el-værktøjet, inden det startes.

- Undgå utilsigtet start. Bær ikke tændt el-værktøj med fingeren på strømafbryderen.

- Forlængerledninger udendørs. Udendørs må man kun anvende forlængerledninger, som er beregnet til brug og mærket til dette.

- Vær opmærksom. Se på det du gør. Brug sund fornuft. Brug ikke el-værktøj, når du er træt.

- Kontroller el-værktøjet for skader. Inden fortsat brug af el-værktøjet, skal eventuelle beskadigede beskyttelsesanordninger og andre defekte dele kontrolleres omhyggeligt for at finde ud af, om de stadig fungerer rigtigt og kan udføre den tilsigtede funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke er i klemme, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, som kan påvirke funktionen, er i orden. En beskyttelsesanordning eller andre dele, som er beskadigede, skal repareres eller udskiftes af et autoriseret værksted, hvis ikke andet er angivet i brugsanvisningen. Fejlagtige strømafbrydere skal udskiftes hos et autoriseret værksted. Anvend ikke el-værktøj, hvis strømafbryderen ikke kan kobles til eller fra.

- For din personlige sikkerhed. Brug kun tilbehør og løsdele, der er anbefalede i brugsanvisningen eller vores kataloger. Brug af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader.

YDERLIGERE SIKKERHEDSINSTRUKTIONER FOR RUNDSAVE

Tilslutning til elforsyningen, slukning og tænding

- Sørg altid for at kraftværktøjet er slukket inden det tilsluttes elforsyningen.

- Sørg for at du fjerner skruenøglen til klingeskiftning fra savklingen inden du tænder for rundsaven.

- Der må ikke tændes for kraftværktøjet, medmindre savklingen kører frit.

DANMARK

Under saving

• Saven skal altid holdes ved håndtagene. Hold aldrig saven i en stilling der kan resultere i dårligt herredømme og kontrol over saven.
• Sørg altid for at der er rigeligt plads under det materiale der skal saves, samt at arbejdsbænken eller støtte-anordningen giver savklingen tilstrækkelig mulighed for at rotere.
• Alle søm og metaldele skal fjernes fra arbejdsemnet inden savningen påbegyndes.
• Der må ikke forsøges savning i meget små arbejdsemner.
• Efter at have slukket værktøjet, må savklingen ikke forsøges stoppet ved at trykke på klingens side.
• Rundsaven må aldrig lægges på et bord eller en arbejdsbænk, medmindre du først har slukket for den.
• Rundsaven må aldrig betjenes med savklingen drejet opad eller til siden.

Driftsklare beskyttelsesanordinger

• Det skal sikres at alle de beskyttelsesanordninger, der afskærmer savklingen befinder sig i perfekt driftstilstand.
• Savskærmen må aldrig blokeres.
• En blokeret savskærm skal øjeblikkeligt frigøres. Saven må under ingen omstændigheder benyttes hvis skærmen er blokeret.
• Den til skærmen returnérbare løftestang bør kun betjenes, hvis der er behov for at klingeskærmen fjernes inden savningen påbegyndes.
• Nittekniven må ikke fjernes.
• Nittekniven skal indstilles korrekt.

Eftersyn og udskiftning af savklingen

• Der må kun bruges savklinger, der er i overensstemmelse med de i denne driftmanual beskrevne instruktioner.
• Savklinger, hvis hoveddele er tykkere eller hvis nitteafstand er mindre end knivens tykkelse må ikke bruges.
• Der må ikke bruges savklinger lavet af højlegeret eller højhastighedsstål (HSS stål).
• Der må kun bruges savklinger i perfekt driftstilstand; knækkede eller bøjede savklinger bør kasseres og udskiftes øjeblikkeligt.
• Det skal sikres at savklingen sidder korrekt og drejer i den korrekte retning.
• Skiver til skæring af metal og sten må ikke bruges med denne sav.

Disse instruktioner skal opbevares!

DOBBELISOLERING

Dit værktøj er dobbeltisoleret. Dette betyder, at alle udvendige metaldele er elektrisk isolerede fra nettet. Dette opnås ved at placere en isolationsspærrer mellem de elektriske og de mekaniske dele, hvilket gør det unødvendigt at jordforbinde værktøjet.

Observér! Dobbeltisolering erstatter ikke normal forsigtighed. Isoleringen skal beskytte mod skade som kan opstå på grund af elektrisk isoleringsfejl inde i maskinen.

FORLÆNGERLEDNING

Forlængerledninger op til 30m kan anvendes uden at miste kraft. Obs! Forlængerledninger skal kun bruges, hvis det er absolut nødvendigt. Anvendelse af fejlagtig forlængerledning kan resultere i brand og elektrisk stød. Ved anvendelse af forlængerledning, kontrollér at ledningen ikke er beskadiget.

MILJ∅

Når dit produkt er udtjent, beskyt da naturen ved ikke at smide det ud sammen med almindeligt affald. Aflever det til ét af de opsamlingssteder, som findes i din kommune.

SERVICE

Skulle der opstå fejl på maskinen, bør den altid indleveres til et autoriseret serviceværksted.

(Se aktuelt katalog for yderligere information eller kontakt Black & Decker.)

Har De spørgsmål, er De velkommen til at kontakte Black & Deckers kundeservice eller et af vore autoriserede serviceværksteder. Fortegnelse over vore autoriserede serviceværksteder findes på Internet, www.2helpU.com.

På grund af forskning og udvikling kan nedenstående specifikationer ændres, hvilket ikke meddeles separat.

GARANTI

Black & Decker yder garanti i overensstemmelse med garantivilkårene som findes tilgængelige hos Black & Decker. Dette indebærer, at maskinen er fri for materiel- eller fabrikationsfejl ved levering. Garantien gælder 24 måneder fra levering. Black & Decker påtager sig omkostningsfrit at reparere eller udskifte maskinen efter eget valg. For at påråde sig fejl som omfattes af garantien skal køberen underrette nærmeste Black & Decker autoriserede serviceværksted. Køberen skal kunne fremvise kvittering, faktura eller andet købsbevis, som viser hvor og hvornår maskinen er købt. Køberen påtager sig at aflevere produktet i hel stand til serviceværkstedet eller til købsstedet. For brugerkøb

DANMARK

gælder desuden dele af forbrugerkøbeloven, som omhandler forholdet mellem forhandler og køber.

TILBEH∅R

Black & Decker tilbyder en komplet serie af tilbehør. For nærmere information, kontakt nærmeste Black & Decker forhandler. Brug kun originalt Black & Decker eller Piranha tilbehør.

TEKNISKE DATA

Værktøjets lydniveau er i overensstemmelse med gældende EU-regler. Vi anbefaler, at man bruger nødvendig beskyttelse, hvis lydniveauet er generende. Det kan forekomme hvis lydniveauet overstiger 85dB (A).

374456N

CD600 KS865N

KS227 KS840 KS846N KS850N KS855N KS865KN

Watt (W) 500 550 1020 1100 1200 1300
Tomgangs-hastighed (omdr/min)
	3500 3500 4000 4000 4000 4000
Maks. savdybde (mm)
	40 40 46 50 55 65
Savklingens diameter (mm)
	140 140 140 160 160 184
Hullets (mm)
	12.7	12.7	12.7 16 16 16
Vægt (kg)	2.5	2.5	3.0	3.7	3.7	4.2

Bemærk: Denne manuel dækker også katalognumre med et indeks af bogstaver. For detaljer om dit produkt, henvises der til mærkepladen.

EGENSKABER

1. Savsmuldsafledning
2. Rudestang
3. Savjusteringsdybde
4. Skærmens returstang
5. Savknivens läseskrue
6. Nittekniv
7. Knivskærm
8. Parallel afskærmning
9. Rude
10. Forreste håndtag
11. Kulbørstelåg
12. Geringssavens vinkelskala
13. Låseskrue til geringsjustering
14. Savbremse
15. Låseskrue til parallel afskærmning
16. Skueskærm
17. Afmærkning for lige savning

18. Afmærkning for geringssavning

19. Elektronisk afbryder

20. Tænd/sluk afbryder
21. Dybde for skæreskala
22. Sekundær låsestang til geringsjustering
23. Inderste paskkive
24. Yderste pakskive
25. Låsbar knap
26. Klinge

Deres rundsave inkluderer nogle eller alle de følgende funktioner.

SIKKERHEDSADVARSEL

Din sav er kun fremstillet til anvendelse med træskæreklinger. Skiver til skæring af metal og sten må ikke bruges med denne sav.

FORBEREDNING AF DIN RUNDSAV

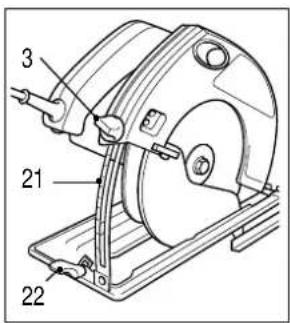

INDSTILLING AF SKÆREJUSTERINGENS DYBDE

Fortsæt som følger:

Tag stikket ud af elforsyningen.

Løsgør savjusteringsdybde (3) på bunden af skalaen. Rundsaven trækkes up af skalaen indtil den ønskede skæredybde er opnået på skalaen (21). Stram skruen (3). Skæredybden bør være 3mm større end arbejdsstykkets dybde.

DANMARK

INDSTILLING AF SKUESKÆRMSYSTEMET (IKKE FOR CD600/KS227/KS840)

Ruden og 'skueskærmen' er til rådighed for at kunne opnå præcis savning hver gang saven anvendes. For at forberede skærmsystemet for første gang, fortsættes som følger:

For at give den ønskede savklingeretning, afmærkes en lige linje på arbejdsemnet.

Medens der kigges gennem savskærmens rude, bringes savklingens tænder på linje med den streg der er beregnet til savning, og som er afmærket på arbejdsemnet. Mens saven holdes i denne position, placeres den orange 'savskærm' (16) på rundsavens spids. Bring 'skueskærmen' på linje med den optrukne streg på arbejdsemnet

og fastgør den med den medfølgende skrue.

- Ved begyndelsen af hver savning, bringes klingen på linje som beskrevet, og medens der saves, holdes'skueskærmen' på linje med den beregnede skærestreg, der er afmærket på arbejdsemnet.

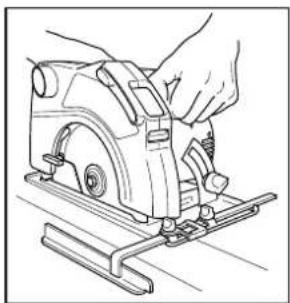

Din rundsav indeholder en parallel afskærmning. Dette giver adgang til at savning i lige linje parallelt med arbejdsstykkets kant.

For at justere den parallelle afskærmning, fortsættes som følger:

Tag stikket ud af elforsyningen.

Løsgør låseskruen (15) på savbundens forreste ende. Skub parallelafskærmningen (8) langs med dens skærm, indtil det

ønskede mål angives. Stram läseskruen (15).

INDSTILLING AF GERINGSJUSTERING

Din rundsav kan skære vinkler optil 45°. For at justere din rundavs vinkel, fortsættes som følger: Tag stikket ud af elforsyningen.

Løsgør låseskruen (13). Løsgør låsestangen (22), hvis den findes på dit produkt. Bevæg din rundsav rundt om geringsskalaen (12), indtil den ønskede vinkel

angives. Stram läseskruen (13). Stram läsestangen (22), hvis den findes på dit produkt.

Fortsæt som følger: Tag stikket ud af elforsyningen.

Træk knivskærmen (7) op. For at forhindre kniven i at rotere, sættes en skruetrækker ind i knivens hul.

Skrue (5) åbnes og fjernes. Løsnes i retning mod uret med en skruenøgle på 13mm, hvorefter den yderste pakskive (24) og kniven fjernes. Isæt en ny kniv, og vær sikker på at pilen på kniven peger i den

samme retning som pilen på din rundsavs krop. Den yderste pakskive monteres med den hævede midterdel pegende væk fra kniven. Det skal sikres at pakskiven sidder korrekt på spindlens fladeside. Montér savknivens låseskrue (5). For at forhindre kniven i at rotere, sættes en skruetrækker ind i knivens hul. Stram savknivens låseskrue med uret med en skruenøgle på 13mm.

DANMARK

JUSTERING AF NITTEKNIVEN

Nittebladet (6) forhindrer savklingen i at sætte sig fast när der udføres spaltesavning. Når savkniven udskiftes eller när spillerummet er påvirket, skal du checke nitteknivens placering. Fortsæt som følger: Tag stikket ud af elforsyningen.

Lokalisér de to nitteknivskruer gennem knivskærmens åbning.

Hvis der ikke findes en åbning i din rundsavs knivskærm, justeres skæredybden for at lokalisere nitteknivens skruer. Løsgør de to skruer på nittekniven. Justér nittekniven for at

opnå et radialt spillerum på 2-3mm, og tændernes spidser et spillerum på 2-3mm.

Din sav er nu klar til brug.

BETJENING AF DIN RUNDSAV

For at tænde din rundsav, trykkes der på spærre knappen (25), hvorefter den elektroniske tænd/sluk afbryder (20) aktiveres. For at stoppe din rundsav, slippes strømafbryderen.

SÄDAN HOLDES DIN RUNDSAV

Det forreste håndtag (10) gør det lettere at styre saven ordentligt. Sluk for maskinen inden du begynder at save i arbejdsemnet. Saven styres uden at skubbe den, og giv klingen tid til at komme på rette spor. For at være istand til at holde den linje du har optrukket, skal du rette dig efter afmærkningen (17) når der saves i lige retning, eller afmærkning (18) når der saves runde cirkler.

VEDLIGEHOLDELSE AF RUDEN

Fra tid til anden er det nødvendigt at fjerne savsmuld/støv fra indersiden af rundsavens rude.

For at gøre dette, fortsættes som følger:

Tag stikket ud af el-forsyningen.

For at få adgang til den snavsede del af ruden, skubbes rudens stang (2) fremad.

Tag en ren, ludfri klud og tør den udsatte del af ruden efter behov. Når du er færdig, skubbes

rudens stang tilbage mod bagsiden af savskærmen for bringe ruden tilbage til betjenings-position.

Bemærk: Hvis der er behov for det, må der kun bruges en let sæbeblanding til rensning af saven, da mange husholdnings-rengøringsmidler indeholder kemikalier, som kan forårsage alvorlig skade på plastikken. Der må heller ikke bruges benzin, terpentin, maling, fortyndere eller lignende produkter. Lad aldrig væske trænge ind i rundsaven, eller sænk nogle af dens dele i væske.

UDSKIFTNING AF KULB∅RSTERNE

Fortsæt som følger:

Tag stikket ud af elforsyningen.

Skru børstelågene (11) af. Træk kulbørsten og dens holder tilbage. Fjern kulbørsten fra børsteholderen.

Sæt en ny kulbørste i børsteholderen. Kulbørsten og børsteholderen isættes huset. Monter børstelågene.

Bemærk: Børsterne udskiftes parvis, og det skal sikres at børsterne og børsteholderne monteres, således at de sidder på samme måde som da de blev fjernet.

FJERNELSE AF SAVSMULD

Til fjernelse af savsmuld kan du bruge en grov industri-støvsuger med en almindelig fleksibel forbindelse, der isættes støvudtrækket.

PRAKTISKE RÅD

Det er uundgåeligt at der kommer splinter ovenpå savlinjen. Det tilrådes derfor at save på den side af arbejdsemnet, hvor splintning er acceptabelt. Dette er specielt vigtigt når der saves i lamineret træ.

VÆRKT∅JSPLEJE

- Din rundsav skal styre, men må ikke tvinges gennem arbejdet. Anvendelse af overdrevet kraft kan forårsage at din rundsav bliver overvarm. Hvis din rundsav bliver overvarm, køres den på tomgang i 2 minutter.

DANMARK

- Hold altid motorhusets luftudstrømningsåbninger ryddede.

EF - OVERENSSTEMMELSESERKLARING

Vi erklærer hermed, at el-værktøjet:

Vægt lydtryk er 92.7dB (A)

Vægt lydeffekt er 102.1dB (A)

Hånd/arm vægt vibration er <2.5m/s²

- Sørg for at du fjerner skrunøkkelen fra sagbladets låseskrue før du slår på sirkelsagen.

- Hold sagen kun i håndtaket som følger med. Du må ikke holde sagen i en stilling som kan resultere i dårlig grep og kontroll.

Stram läsehendelen (22), hvis produktet ditt har en slik hendel.

BYTTE BLAD

Trekk ut støpselet.

en reell klaring på 2-3mm, og sagtannklaring på 2-3mm. Stram de to skruene til rundsagen.

NORGE
