BRUGSANVISNING 17-393 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 17-393
Benevnelse: ....Bändsliper 330 x 10
Slipebånd: 330 x 10 mm
Stillbar vinkling:....120°
Luftforbruk ved 6 bar: .....190 l/min
Anbefalt kompressor: .....≥ 2,5 hp
Anbefalt arbeidstrykk: .....6 bar
Maks. trykk: ....8 bar
Turtall, ubelastet: ..... Maks. 14.500 rpm
Luftutslipp:....Bakover
Tilkobling:....1/4" (R8)
Anbefalt slangediameter: .....≥ 3/8"
Lydtrykk 10 m ( L_PA ): .....82 dB(A)
Lydeffekt (LWA): .....93 dB(A)
Vibrasjoner: 0,75 m/s²
Vekt: 0,8 kg
Mål:....30 x 9 x 6 cm

3. BRUKSOMRÅDE

er en sikkerhetsanordning. Bruk aldri bändsliperen om avtrekkeren ikke virker.

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhedsrisici. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

Dette symbol betyder, at der er risiko for alvorlige ulykker.

OBS!

Dette symbol betyder fare for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Gem manualen til fremtidigt brug. Opbevar manualen på et sikkert sted i forbindelse med maskinen. Ved en eventuel overdragelse skal manualen følge med maskinen.

2. TEKNISKE DATA

Art. nr.: 17-393
Betegnelse:....Bändsliber 330 x 10
Slibebånd: 330 x 10 mm
Indstillelig vinkling: .....120°
Luftforbrug ved 6 bar: .....190 l/min
Anbefalet kompressor: .....≥ 2,5 hk
Anbefalet arbejdstryk: .....6 bar
Maks. tryk: ....8 bar
Hastighed, ubelastet: ..... Maks. 14500 rpm
Luftudblæsning:....Bagud
Tilslutning:....1/4"(R8)
Anbefalet slangediameter: . . . .≥ 3/8"
Lydtryk 10 m(L _PA ):....82 dB(A)
Lydeffekt (LWA): .....93 dB(A)
Vibrationer: 0,75 m/s²
Vægt: 0,8 kg
Mål:....30 x 9 x 6 cm

3. ANVENDELSESOMRÅDE

17-393 Båndsliber 330x10 har justerbar arm og:
- må kun anvendes til slibning af træ, metal, plast, m.m.
- må kun anvendes iht. instruktionerne i denne manual.
- er ikke beregnet til kommercielt brug eller kontinuerlig drift.
- må ikke anvendes til andet, end det, den er beregnet til.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Brug maskinen med forsigtighed og vær opmærksom på sikkerheden for personer og ejendom, som befinder sig i maskinens arbejdsområde.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
• Vær især opmærksom på maskinens advarselssymboler.
• Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
• Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller, hvis det er nødven-digt.
• Brug det rigtige arbejdstøj og skridsikre sko.
• Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
• Indtag altid en god arbejdsstilling med god balance.
• Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

Brug og pasning af trykluftmaskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at aftrækkeren virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun anbefalede slibebånd, tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet

til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.

• Overskrid ikke maskinens kapacitet.
• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på aftrækkeren.
• Undgå utilsigtet start ved at fjerne lufttilførslen (trykluftslangen) før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen uden opsyn, när lufttilførslen (trykluftslangen) er sluttet til.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Anvend det anbefalede arbejdstryk. Overskrid ikke maskinens maksimalt tilladte tryk.
• Smør maskinen dagligt for at undgå korrosion indvendigt.
• Kontroller, at trykluftslangen er hel før tilslutning og hold den borte fra varme og skarpe kanter.
• Kontroller, at alle tilslutninger i trykluftsystemet er tætte.
• Løft eller bær aldrig maskinen i trykluftslangen.
• Følg kompressorens pasningsinstruktioner og tøm lufttanken dagligt.

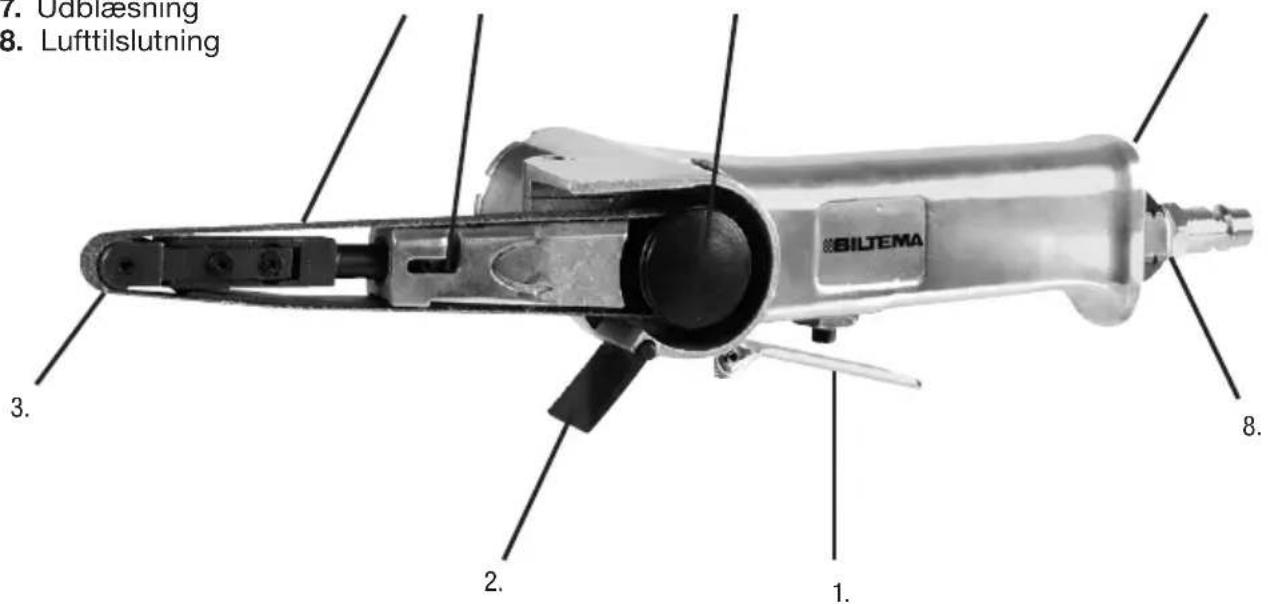

5. OVERSIGTSBILLEDE

1. Aftrækker
2. Stænkskærm
3. Forreste rulle
4. Slibebånd
5. Låsning af arm
6. Bagerste drivrulle
7. Udblæsning
8. Lufttilslutning

6. MONTERING

Skru indstiksniplen (8) fast på båndsliberen. Brug gevindtætning, så du undgår luftlækage.

7. SÄERLIGE

SIKKERHEDSFORSKRIFTER

7.1 Risici ved arbejde med en trykluftdrevet bändsliber

• Risiko for høreskade - lydniveauet overstiger 85 dB(A). Brug høreværn!
• Risiko for øjenskader – der kan forekomme slibestøv under brug. Brug sikkerhedsbriller!
• Risiko for indånding af farligt støv - brug åndedrætsværn.
• Risiko for snitskader – rør aldrig ved slibebåndet, när det kører rundt. Fjern lufttilslutningen ved udskiftning af slibebånd. Brug arbejdshandsker!
• Risiko for forbrænding. Når der slibes, dannes der varme – rør aldrig ved arbejdsstykket, før det er kølet af. Brug arbejdshandsker!

7.2 Symboler og skilte på maskinen

Advarsel! Læs alle instruktioner igennem, især afsnittet om sikkerhed.

7.3 Sikkerhedsanordninger

Aftrækkeren (1)

er en sikkerhedsanordning. Brug ikke båndsliberen, hvis aftrækkeren ikke fungerer.

Start - Tryk aftrækkeren ind

Stop - Slip aftrækkeren

Stænkskærmen (2)

Forhindrer, at der komme sliberester på hånden.

8. BRUG

8.1 Trykluftsystem

Trykluft

1. Kompressor - Følg pasningsanvisningen og tøm lufttanken dagligt.

12.Lukkeventil

1. Trykluftrør - For at kompensere for trykfald i lange trykluftsrør på over 8 m kan trykket øges. Slangens indvendige diameter skal helst være mindst 3/8" eller være i en ringledning.

2. Vandudskiller - Trykluft indeholder fugt og forureninger, som kan forårsage rust og/eller øget slitage. Vand kondenseres i trykluftslanger.

3. Trykregulator - For højt tryk kan beskadige værktøjet og forkorte dets levetid. Regulering af arbejdstrykket skal foregå så tæt på trykluftværktøjet som muligt.

4. Tågesmører - Smør trykluftværktøjet korrekt, så det får optimal levetid.

17. Trykluftslange

18. Trykluftværktøj

Smøring

Det er vigtigt, at maskinen smøres ordentligt, dog ikke for meget. Brug kun tågesmøreolie, som er beregnet til trykluftværktøj. Andre typer olie kan beskadige pakninger i værktøjet.

Det er en god idé at slutte en automatisk tågesmører til trykluftslangen, da dette vil øge maskinens levetid. Kontroller og juster regelmæssigt tågesmøreren ved at fylde tågesmøreolie på og placer et stykke papir lige foran værktøjets udblæsning. Hold aftrækkeren inde i 30 sekunder – der vil da dannes en tynd olieplet på papiret, hvis tågesmøreren er korrekt indstillet. For meget olie skal undgås.

Hvis der ikke er monteret en tågesmører, skal maskinen smøres med 2–6 dråber i luftindtaget mindst én gang om dagen eller efter ca. to timers brug. Derudover skal der tages højde for luftfugtighed og arbejdsmiljø.

Udskiftning og justering af slibebånd

1. Fjern trykluftslangen fra bändsliberen.
2. Tryk slibearmen ind og drej armen, så pinden låses fast i låsen (5).
3. Kontroller slibebåndets omløbsretning og træk det hen over de to ruller (3 og 6).
4. Drej slibearmen tilbage, så slibebåndet strækkes ud.
5. Start bändsliberen med lav hastighed, indtil du er sikker på, at båndet sidder korrekt. Hvis slibebåndet løsner sig fra bändsliberen, skal slibearmens vinkel justeres. Løsn den ene skrue og skru den anden skrue på slibearmen ind, så vinklen på slibearmens yderste del ændres.

START

ADVARSEL! Læs sikkerhedsinstruktionerne, inden produktet bruges.

1. Tag sikkerhedsudstyret som sikkerhedsbriller, åndedrætsværn, høreværn og beskyttelseshandsker på.
2. Kontroller, at arbejdsemnet er ordentligt sat fast.
3. Vælg et egnet slibebånd, som passer til det slibearbejde, der skal udføres.
4. Slibearmen vinkles til den ønskede stilling.
5. Slut trykluftslangen til bändsliberen.
6. Tryk aftrækkeren ind og begynd at slibe.
7. Tør bändsliberen af med en tør klud efter brug.

OBS! Tryk ikke for hårdt, när du sliber, men lad maskinen gøre arbejdet.

9. OPBEVARING

• Kontroller, at båndsliberen er hel og godt rengjort.
• Hæld 6 dråber tågesmøreolie i luftindtaget og kør med værktøjet med halv fart i 30 sekunder.
• Opbevar maskinen i et tørt og køligt rum utilgængeligt for børn og andre uvedkommende.
• Opbevar altid maskinen i omgivelser med en temperatur på mellem 0° C og +40° C.

10. SERVICE OG VEDLIGEHOLDELSE

• Tør bändsliberen af med en tør klud efter brug.
• Smør båndsliberen med nogle dråber tågesmøreolie i luftindtaget.

Problemløsning

Værktøjet taber hurtigt kraft og fart.	1. Trykfald pga. for lang og underdimensioneret trykluftslange.2. For lille kompressor.	1. Afkort og/eller udskift trykluftslangen med én med større indre diameter.2. Skift til en større kompressor eller vent med at arbejde, indtil kompressoren har oparbejdet et større tryk.
Maskinen kører ikke. Luften strømmer frit ud af udblæsningen.	Rotoren har sat sig fast pga. snavs og rust.	Hæld tågesmøreolie i luftindtaget. Kør med korte, hurtige kørsler og skift rotationsretning, hvis det er muligt. Gentag, indtil maskinen kører normalt.
