BRUGSANVISNING 71-914 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 71-914
Gjennomsnittlig luftforbruk ...255 l/min
Anbefalt arbeidstrykk: .....6 bar
Maks. trykk: 8 bar
Maks moment: .....2 712 Nm
Boltkapasitet gjenger: .....M38
Turtall, ubelastet: .....5 000 o/min
Anbefalt slangediameter: . . . . 3/4"
Vekt: 8,1 kg
Målt lydeffekt (Lwa), (ISO 15744:2002):
117 dB(A)
Garantert lydeffekt: .....120 dB(A)
Usikkerhet (K): .....3 dB(A)
Målt lydtrykk....106 dB(A)
Vibrasjoner (ISO 28927-2): .....13,4 m/s ^2
Usikkerhet (K): .....1,82 m/s²

3. BRUKSOMRÅDE

71-914 er en trykkluftdrevet muttertrekker.

Verktøyet er konstruert for å:

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhedsrisici. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

Dette symbol betyder fare for alvorlig ulykke med risiko for dødelig udgang.

OBS!

Dette symbol betyder fare for mindre person-skade eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Art. nr.: 71-914
Gennemsnitligt luftforbrug: . . .255 l/min
Anbefalet arbejdstryk: .....6 bar
Maks. tryk: 8 bar
Maks. drejemoment: .....2 712 Nm
Boltkapacitet gevind: .....M38
Hastighed, ubelastet: . . . . . . . 5 000 o/min
Anbefalet slangediameter: . . . .3/4"
Vægt:....8,1 kg
Målt lydeffekt (Lwa), (ISO 15744:2002):
117 dB (A)
Garanteret lydeffekt: .....120 dB (A)
Usikkerhed (K): .....3 dB (A)
Målt lydtryk: .....106 dB (A)
Vibrationer (ISO 28927-3:2009):13,4 m/s ^2
Usikkerhed (K):....1,82 m/s ^2

3. ANVENDELSESOMRÅDE

71-914 er en trykluftdrevet møtrikspænder. Værktøjet er konstrueret til at:

• Anvendes sammen med 1" krafttoppe fremstillet af CrMo-stål.
• Løsne og spænde bolte.
• Anvendes iht. instruktionerne i denne manual.

Værktøjet må ikke:

• Anvendes sammen med almindelige toppe af CrV-stål.
• Anvendes til andet end det, det er beregnet til.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Anvend beskyttelsesudstyr som sikkerhedshandsker, høreværn og beskyttelsesbriller.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af trykluftmaskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at aftrækkeren virker, så du altid kan slukke for maskinen.

• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.

• Brug kun anbefalet tilbehør og reservedele.

• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på aftrækkeren.
• Undgå utilsigtet start ved at fjerne lufttilførslen (trykluftslangen) før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen uden opsyn, när lufttilførslen (trykluftslangen) er sluttet til.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Anvend det anbefalede arbejdstryk. Overskrid ikke maskinens maksimalt tilladte tryk.
• Smør maskinen dagligt for at undgå korrosion indvendigt.
• Kontroller, at trykluftslangen er hel før tilslutning og hold den borte fra varme og skarpe kanter.
• Kontroller, at alle tilslutninger i trykluftsystemet er tætte.
• Løft eller bær aldrig maskinen i trykluftslangen.
• Følg kompressorens pasningsinstruktioner og tøm lufttanken dagligt.

5. INSTALLATION OG MONTERING

Skru indstiksniplen fast i møtrikspænderen; brug gevindtætning.

6. SÄERLIGE SIKKERHEDSFORSKRIFTER

6.1 Risici ved arbejde med en trykluftdrevet møtrikspænder

• Risiko for høreskade - lydniveauet overstiger 85 dB (A); brug høreværn!
• Risiko for indånding af skadelige stoffer – brug åndedrætsværn, når der arbejdes i nærheden af en bils bremsesystem, da der er risiko for tilstedeværelsen af asbeststøv.

7. INSTRUKTION I BRUG

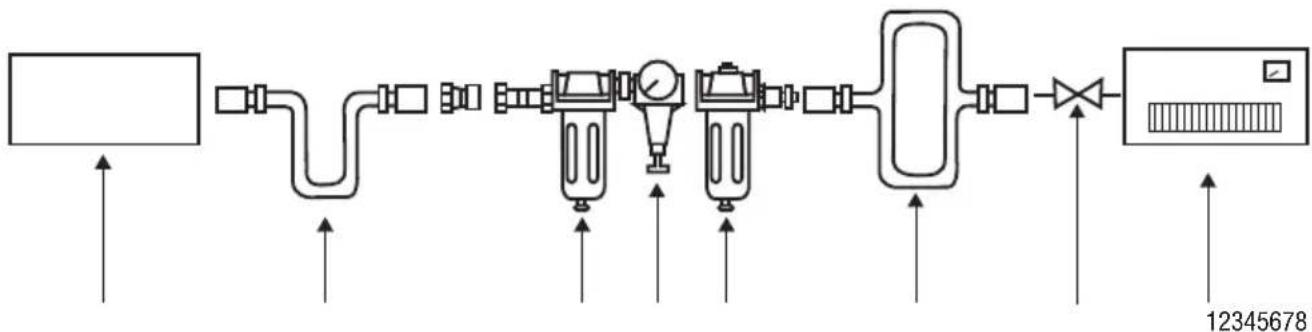

7.1 Trykluftsystem

1. Kompressor - Følg pasningsanvisningen og tøm lufttanken dagligt.
2. Lukkeventil
3. Trykluftrør - Til at kompensere for trykfald i lange trykluftrør på over 8 m kan trykket øges. Slangens indvendige diameter skal helst være mindst 1/2" eller være i en ringledning.
4. Vandudskiller – Trykluft indeholder fugt og anden forurening, der kan medføre rust og/eller øget slitage. Vand kondenseres i trykluftslanger.
5. Trykregulator - For højt tryk kan beskadige værktøjet og forkorte dets levetid. Reguler arbejdstrykket så tæt på trykluftværktøjet som muligt.
6. Tågesmører - Smører trykluftværktøjet korrekt, så det får optimal levetid.
7. Trykluftslange
8. Trykluf tværktøj

7.2 Smøring

Det er vigtigt, at værktøjet smøres ordentligt, dog ikke for meget. Brug kun tågesmøreolie, som er beregnet til trykluftværktøj. Andre typer olie kan beskadige pakninger i værktøjet.

Det er en god idé at slutte en automatisk tågesmører til trykluftslangen, da dette vil øge værktøjets levetid. Kontroller og juster regelmæssigt tågesmøreren ved at fylde tågesmøreolie på og placer et stykke papir lige foran værktøjets udblæsning. Hold aftrækkeren inde i 30 sekunder, og der vil dannes en tynd olieplet på papiret, hvis tågesmøreren er korrekt indstillet. For meget olie skal undgås.

Hvis der ikke er monteret en tågesmører, skal værktøjet smøres med 2 - 6 dråber i

luftindtaget mindst én gang om dagen eller efter ca. to timers brug. Derudover skal der tages højde for luftfugtighed og arbejdsmiljø.

7.3 At spænde eller løsne en bolt

1. Kontroller, at trykluftsystemet og trykluftværktøjet er helt.
2. Kontroller, at krafttoppen er hel og sæt den på drivtappen.

OBS! Hullet i krafttoppen skal vende ind mod ringens åbning på drivtappen.

1. Vælg rotationsretning med omskifteren
2. Smør værktøjet, hvis der ikke bruges tågesmører.
3. Start kompressoren og kontroller, at trykregulatoren er indstillet på 6 bar. Hvis der ikke er en separat trykregulator i trykluftsystemet, er det kompressorens trykregulator, der skal bruges.
4. Slut trykluftværktøjet til trykluftslangen og tryk aftrækkeren ind. Hastigheden reguleres med aftrækkeren.
5. Efter endt arbejde fjernes trykluftslangen fra værktøjet.

• Kontroller altid trykket i trykluftsystemet, inden værktøjet tilsluttes.
• Fjern altid lufttilførslen fra værktøjet, inden udskiftning af krafttopnøgle.

8. OPBEVARING

• Kontroller, at maskinen er hel og godt rengjort.
• Hæld 6 dråber tågesmøreolie i luftindtaget og kør med værktøjet med halv fart i 30 sekunder.
• Opbevar maskinen i et tørt og køligt rum utilgængeligt for børn og andre uvedkommende.

• Opbevar altid maskinen i omgivelser med en temperatur på mellem 0° C og +40° C.
• Opbevar ikke maskinen i nærheden af kemikalier, opløsningsmidler eller kunstgødning. Disse produkter er ofte nedbrydende og kan forårsage uoprettelig skade på værktøjet.

9.1 Service

Dagligt: Kontroller, at værktøjet er helt og tør det af med en tør klud.

Hver uge: Kontroller tågesmøreren, fyld på og juster efter behov.

9. SERVICE OG VEDLIGEHOLDELSE

Værktøjet må ikke være sluttet til lufttilførslen/trykluftslangen, når der foretages service og vedligeholdelse!

9.2 Fejlfinding

FEJL ÅRSAG AFHJÆLPNING

Værktøjet taber hurtigt kraft og fart.	1. Trykfald pga. for lang og underdimensioneret trykluftslange.2. For lille kompressor.	1. Afkort og/eller udskift trykluftslangen med én med større indre diameter.2. Skift til en større kompressor eller vent til kompressoren har oparbejdet et større tryk.
Værktøjet kører ikke rundt.Luften strømmer frit ud af ud-blæsningen.	Rotoren har sat sig fast pga.snavs og rust.	Hæld tågesmøreolie i luftindtaget. Kør værktøjet med korte, hurtige kørsler og skift rotationsretning, hvis muligt. Gen-tag, indtil værktøjet kører normalt.
