BRUGSANVISNING 24-686 Biltema

Dersom det ikke er en CD/MP3/WMA-plate i CD-spilleren, sett i ønsket plate med trykt side vendt oppover. Når du har dyttet platen inn et lite stykke, vil du føle en lett motstand. CD-spilleren vil nå automatisk dra platen inn, gå over i CD/MP3/WMA-modus og begynne avspilling.

Dersom du allerede har en CD/MP3/WMA-plate i CD-spilleren, er det nok å trykke på MOD-knappen (11) for å skifte til CD/MP3/WMA-modus.

Velge spor

Trykk på « eller » (4) for å velge forrige/neste spor. Spornummeret vises i displayet. For å hurtigspole bakover/framover i låten som spilles, trykk og hold inne « eller » (4). Platen fortsetter avspillingen når du slipper knappen.

Pause i avspilling

Spille et spor på repeat

Kommentarer angående CD-plater

Kommentarer angående CD-R/CD-RW-plater (skriv-/overskrivbare CD-plater)

Denne manual indeholder væsentlige informationer om produktets brug samt eventuelle sikkerhedsfarer. Brugeren opfordres til at læse vejledningen før brug og være særligt opmærksom på disse symboler:

Dette symbol betyder, at der er risiko for lige ulykker.

OBS!

Dette symbol betyder fare for mindre person-skade eller produktskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i fuld overensstemmelse med produktet.

Gem manualen til fremtidigt brug.

EGENSKABER

• Stereoradio udstyret med PLL Synthesizer og RDS (Radio Data System)
  • Automatisk hukommelse
• Afspiller CD'er samt lydfiler i MP3 og WMA-format.
  • Elektronisk stød/rystelseshukommelse (ESP)
• Udstyret med USB-port samt SD/MMC-kortlæser
• Aftageligt frontpanel
• Præinstalleret equalizerhukommelse
• AUX-indgang til tilslutning af ekstern MP3-afspiller

INDHOLDSFORTEGNELSE

1. Montering
2. Betjening af det aftagelige frontpanel
3. Kabeltilslutninger
4. Anvendelse
5. Radio
6. Afspilning af CD og MP3/WMA-format via CD-afspilleren
7. Afspilning af MP3/WMA fra USB-port eller SD/MMC-kortlæser
8. Tekniske specifikationer
9. Fejlfinding

1. MONTERING

Bilradioen bør monteres af en fagmand. Biltema påtager sig intet ansvar for problemer, der opstår som følge af fejlagtig installation.

Overvejelser før montering

• Inden du monterer bilradioen tilsluttes kablerne, det kontrolleres, at alle samlingerne er korrekte, og enheden tændes for at kontrollere, om alle funktioner fungerer.
• Brug kun dele ved monteringen, som følger med enheden. Ved brug af andre dele eller kabler kan der opstå fejl eller skader.
• Hvis det er nødvendigt at bore i bilen eller foretage andre indgreb for at få plads til radioen, skal en fagmand kontaktes.
• Montér enheden på den dertil indrettede plads, som hverken er i vejen for føreren eller kan skade en passager ved hård opbremsning.
• Enheden er kun beregnet til horisontal montering. Hvis enheden monteres i vinkel, der er over 30° fra horisontallinjen, risikerer bilenhedens funktioner at blive påvirket.
• Undgå at montere enheden på steder i bilen, hvor den kan blive udsat for høje temperaturer, direkte sollys, fugt eller stærke vibrationer.

Denne radio kan enten monteres fra fronten (standard DIN-frontmontering) eller bagfra (DIN-bagmontering benytter sig af de gevindskårne huller på siderne af enhedens chassis). Se følgende to afsnit for en detaljeret beskrivelse.

OBS! Inden montering af enheden skal man løsne de to skruer, som er skruet fast i toppen af chassiset ved levering.

Frontmontering (metode A)

Denne enhed kan frontmonteres i alle instrumentpaneler med en åbning i henhold til nedenstående billede:

Kontrollér først, at alle samlinger er korrekte, og udfør så følgende trin:

1. Kontrollér, at tændingen er slået fra, og afmontér batteriets minuspol.
2. Afmontér kabelsamlingen og antennen fra enheden.
3. Tryk på frontpanelets releaseknap og løsn panelet (for nærmere detaljer, se afsnittet 'At betjene det aftagelige frontpanel').
4. Tag fat i toppen af rammen, løft den forsigtigt opad, og træk den udad for at løsne den.
5. De to medfølgende metalnøgler bruges til at løsne enheden fra huset. Før nøglerne med mærkaterne pegende opad ind i de små huller i midten af husets højre- og venstrekanter (se illustration). Ved at trykke nøglerne ind løsnes de to metallåse, der holder huset fast. Løsn huset ved at skubbe det bagud ved hjælp af nøglerne.

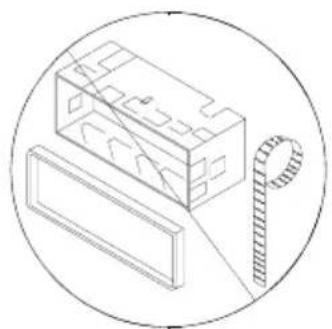

1. Frontpanel
2. Ramme
3. Hus
4. Venstre nøgle

5. Højre nøgle

6. Montér huset ved forsigtigt at trykke det ind i instrumentbordets åbning, og bøj derefter metalpindene ud med en skruetrækker. Alle pindene vil ikke kunne anvendes til at låse huset fast, så udvælg dem, der egner sig bedst, og benyt dem til at sikre huset.

1. Instrumentbræt

2. Flig/spærre

3. Montér antennen og kabelsamlingen, og sørg for, at ingen kabler eller ledninger har løsnet sig.

4. Skub enheden ind, og tryk den forsigtigt på plads, indtil metallåsene på huset siger klik og låser enheden fast.

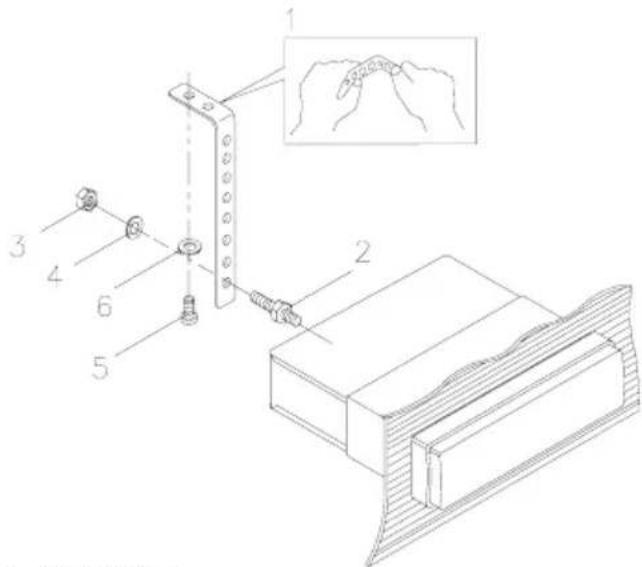

5. For at sikre enheden yderligere skrues den medfølgende bolt i det gevindskårne hul i bagsiden af enheden. Før bolten igennem et af metalbåndets huller, og skru den fast med spændskiven og møtrikken. Hvis der er behov for det, bøjes metalbåndet, så det kan fæstnes på instrumentbordets bagside. Skru så båndet fast i en af køretøjets faste metaldele med den medfølgende skrue og spændskive. Metalbåndet fungerer ikke blot som tyverisikring, men også som ekstra sikker fastgørelse af enheden.

1. Metalbånd
2. Bolt
3. Møtrik
4. Fjederskive
5. Skrue
6. Spændeskive
7. Sæt klampen tilbage på batteriets minuspol, og sæt rammen tilbage på enheden. Når rammen sidder ordentligt, sættes frontpanelet tilbage på plads (for vejledning i montering, se afsnittet 'Betjening af det aftagelige frontpanel').

Afmontering af enheden

1. Kontrollér, at tændingen er slået fra, og afmontér batteriets minuspol.
2. Afmontér metalbåndet, som fæstner enheden til køretøjet (se punkt 1.3).
3. Tryk på frontpanelets releaseknap, og løsn forsigtig panelet (for nærmere detaljer, se afsnit 2.1).
4. Tag fat i toppen af rammen, løft den forsigtigt opad, og træk den udad for at løsne den.

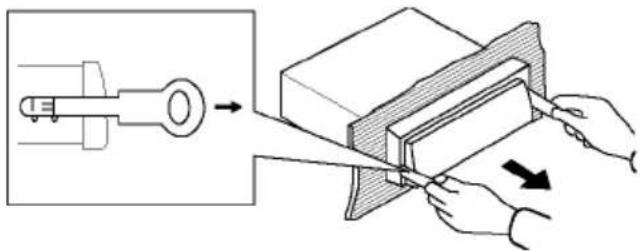

5. Før nøglerne med mærkaterne pegende opad ind i de små huller i midten af husets højre- og venstrekanter (se illustration). Ved at trykke nøglerne ind løsnes de to metallåse, der holder huset fast til instrumentbordet. Træk så forsigtig enheden ud og løsn kabelsamlingen.

Hvis din bil er enten en Nissan eller en Toyota, er det nødvendigt at bagmontere enheden. Anvend skruehullerne markeret med T (for Toyota) eller N (for Nissan), som er på siderne af enheden for at sikre den til holderen på bilen.

Sørg for, at skruehullerne på enheden og på holderen er i linje, og skru skruerne (5 x 5 mm) i på begge sider. Bemærk, at enhedens ramme, hus og metalbånd ikke anvendes ved bagmontering.

2. BETJENING AF DET AFTAGELIGE FRONTPANEL

Sådan afmonteres det aftagelige frontpanel

Sæt panelet i holderen og sørg for, at den klikker rigtigt på plads. Vær opmærksom på, at hvis panelet ikke klikker ordentligt fast, kan der opstå problemer med kommunikationsforbindelsen på bagsiden. Dette kan vise sig ved at segmentet falder ud på LCD-displayet. Hvis dette er tilfældet, tryk da på releaseknappen, tag frontpanelet af, og sæt det på plads igen.

Håndteringstips

1. Sørg for, at frontpanelet ikke bliver tabt eller udsat for stød.

2. Udsæt ikke frontpanelet eller panelets knapper for unødigt tryk, når det monteres eller afmonteres. Panelet skal under normale omstændigheder hurtigt falde i hak uden brug af overdreven kraft.

3. Rør ikke ved kontakterne eller kommunikationsporten på panelets bagside eller på enhedens front, da dette kan medføre, at kontakten bliver dårlig.

4. Hvis der kommer fugt eller snavs på kontakterne, forsøg da at tørre det bort med en ren, tør klud.

5. Udsæt ikke frontpanelet for høje temperaturer og hold det fra direkte sollys.

6. Undgå at rense med eller udsætte panelet for rensevæsker (benzin, fortynder, insekt-middel).

7. Forsøg ikke at skille frontpanelet ad.

3. KABELTILSLUTNINGER

4. ANVENDELSE

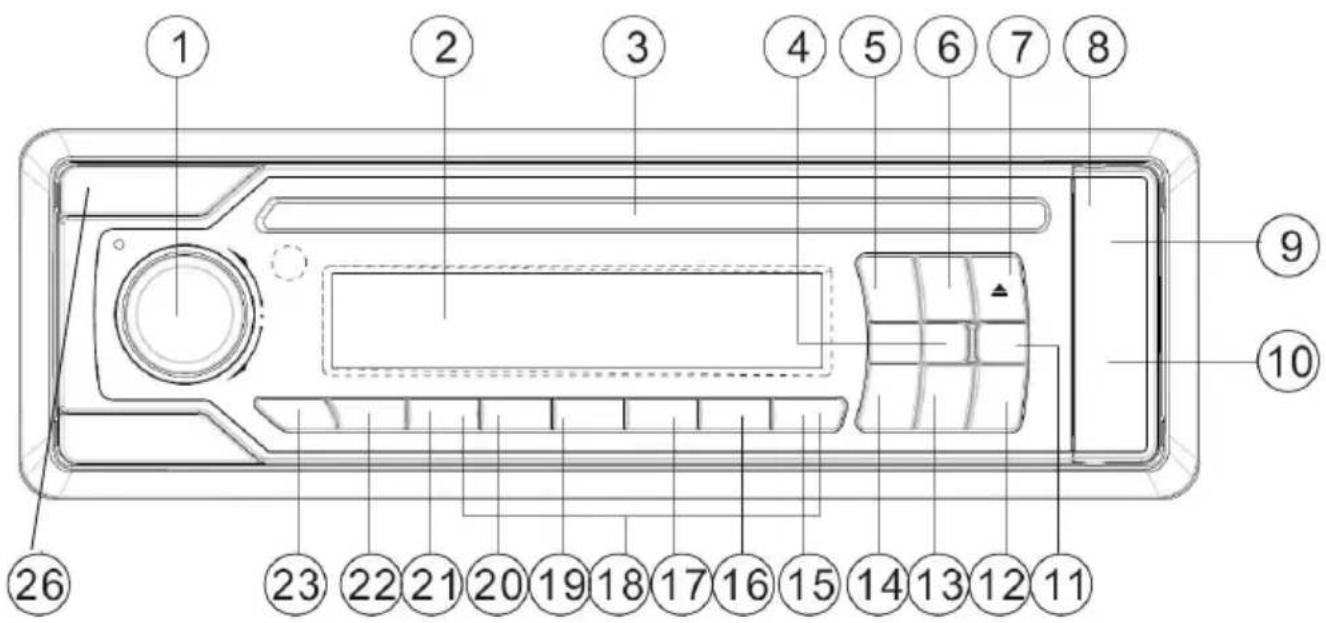

Grundlæggende funktioner

At tænde og slukke for enheden

Tryk på 4 knappen (23) for at tænde for enheden. Når enheden er tændt, tryk og hold 4 knappen inde, indtil displayet går ud, og enheden slukker.

Løsne frontpanelet

Tryk knappen 26 ind for at løsne det aftagelige frontpanel.

Ændre lyd- og de manuelle equalizerindstillinger

Tryk kort på SEL-knappen (1) for at komme ind i lydindstillingen.Lydindstillingen ændres i følgende rækkefølge:

VOL (volumen) -> BAS (bas) -> TRE (diskant) -> BAL (balance) -> FAD (fader)

Skru på volumekontrollen (4) for at ændre værdien i den respektive indstilling.

Juster systemindstillingerne

Tryk og hold SEL-knappen (1) inde for at komme til systemindstillingsfunktionen. I systemindstillingen trykkes på SEL-knappen for at skifte mellem de forskellige indstillinger og drej på volumenkontrollen for at ændre værdien til den respektive indstilling.

1. BEEP ON/OFF – Aktivere/deaktivere knaptryklyden.
2. AREA EUR/USA/ASI/S-A/JPN/OIR – Her indstiller man, hvilket frekvensssystem radioen skal indstilles til.
3. DIM HIGH/LOW/MID – Indstiller lysstyrken på displayet.
4. TA ALAMR/SEEK – TA SEEK betyder, at TA er aktiv, og radioen leder efter en station med trafikmeddelelser.
   TA ALARM betyder, at der ikke er automatisk stationssøgning.Radioen afgiver en lyd og viser NO TP/TA, hvis der ikke kan modtages trafikinformation.SEEK PI vises, hvis den valgte station ikke sender RDS signal.
5. PI SOUND/MUTE – Vælg PI SOUND eller PI MUTE.PI SOUND spiller et sekund fra en anden station med samme AF, men forskellig fra PI. PI MUTE betyder, at den station ikke høres.

6. RETUNE L/S – indstiller forsinkelse af automatisk søgning af trafikinformation og/eller programinformation.S=30 s. og L=90 s.

7. MASK DPI/ALL – DPI betyder, at alternative frekvenser med forskellig PI-kod udelukkes fra søgningen.ALL betyder, at alternative frekvenser med forskellig PI-kode og ingen RDS-information med kraftigt signalniveau udelukkes fra søgningen.

8. EONTA DX/LO – Indstil EONTA DX eller LOCAL.
9. REG ON/OFF – indstiller, hvis det kun er regionale programmer eller nationale programmer for kanaler, som sender både regionalt og nationalt.
10. TA-VOL – indstiller TA volumenværdien.

At tænde og slukke for loudness- funktionen

Tryk og hold BAND/LOU/ENT-knappen (22) inde i nogle sekunder for at slå loudness-funktionen til. Tryk og hold LOUD-knappen (22) inde i nogle sekunder for at slå loudness-funktionen fra.

Indstil uret

Tryk på DSP -knappen (5) indtil uret vises på displayet. Tryk og hold DISP -knappen (5) inde til urets tal begynder at blinke. Tryk derefter på >>-knappen (4) for at indstille minutter og «-knappen (4) for at indstille timer.

Displayinformation

Valg af de automatiske equalizerindstillinger

Tryk på EQ/TA-knappen (14) for at tænde den automatiske equalizerfunktion og vælg den ønskede lydindstilling. Equalizeren kan enten stilles på en af de fem hovedindstillinger eller slås fra. Indstillingerne er i rækkefølgen:

FLAT->CLASSICS -> POP M -> ROCK M -> DSP OFF

Sådan slås lyden på enheden midlertidigt fra

Tryk på ⬇MUTE-knappen (23) for at slukke for lyden midlertidigt. Der trykkes på samme knap for at få lyden igen.

Om ESP/anti-stødfunktionen

Enheden er udstyret med en anti-stødhukommelse på ca. 10 sekunder.

AUX-porten - ekstern lydindgang

Enheden kan kobles sammen med en bærbar enhed, som f.eks. en MP3-afspiller via AUX-in porten i frontpanelet (9).Når du har koblet enheden sammen med den bærbare enhed, trykker du på MOD-knappen (11) for at ændre afspilningsindstillingen til AUX IN.

Nulstilling af enheden ved brug af resetfunktionen

Den indfældede reset-knap (24) skal trykkes ind ved hjælp af en kuglepen eller et andet tyndt metalobjekt. Det kan indimellem være nødvendigt at nulstille enheden, eksempelvis når:

• Enheden lige er monteret, eller kablerne lige er trukket om.
• Ikke alle funktionsknapper fungerer, som de skal.
  • LCD-displayet viser en fejlmeddelelse.

OBS! Hvis fejlen stadig er der, efter man har trykket på reset-knappen (24), kan fejlen skyldes dårlig kontakt mellem enheden og frontpanelet. Brug da en vatpind, som er dyppet i isopropyl-alkohol, til forsigtigt at rengøre kommunikationsporten på frontpanelet.

5. RADIO

Tryk på MOD-knappen (11) for at skifte til afspilningsindstilling Radio.

Valg af frekvensbånd

Når enheden står på radiofunktion, trykkes på BAND/LOU/ENT -knappen (22) for at vælge frekvensbånd.Frekvensbåndet kan skiftes mellem følgende alternativer:

$$ \mathrm{FM1} \rightarrow \mathrm{FM2} \rightarrow \mathrm{FM3} \rightarrow \mathrm{MW1} \rightarrow \mathrm{MW2} $$

Vælg radiokanal

Tryk på « eller »-knapperne (4) for at starte den automatiske kanalsøgefunktion.Hvis man i stedet ønsker at søge på kanalerne manuelt, skal man holde knappen inde til teksten "MANUAL" vises på displayet.Hvis der ikke trykkes på nogen knapper en tid, vender enheden automatisk tilbage til søgeindstillingen og teksten "AUTO" vises på displayet.

OBS! Når TA funktionen er aktiveret, söger sögefunktionen kun efter TA-programmer.Hvis PTY er valgt, men ikke TA, vises PTY search.

Automatisk hukommelseslagring

For at søge efter og gemme de 6 kraftigste stationer/kanaler holdes AS/PS-knappen (6) inde. Kanalerne gemmes på forvalg 1–6.

Automatisk programsøgning

Tryk på AS/PS-knappen (6) for at finde de kraf-tigste stationer og tryk igen for at søge næste station.

Manuel lagring af forvalg

For at lagre en station/kanal på en specifik forvalgsposition trykker og holder man den ønskede forvalgsknap (1–6) inde på den station, man vil gemme.

Anvendelse og indstilling af RDS-funktionen (Radio Data System)

Tryk på PTY-knappen (12) for at aktivere PTY-valg indstillingen. Dette medfører, at navnene på de kanaler, som radioen kan opfatte, vil blive vist på displayet. Tryk på PTY-knappen (12) for at vælge PTY-gruppe. Drej derefter på volumenknappen (3) for at vælge et PTY-program og tryk på «« eller »»-knapperne (4) for at søge.

Tryk på AF-knappen (13) for at tænde og slukke RDS-indstillingen.

Modtage og lytte til trafikinformation

Tryk på og hold EQ/TA-knappen (14) inde for at aktivere automatisk søgning af trafikinformation. Tryk og hold EQ/TA-knappen inde igen for at slå funktionen fra.

De forskellige typer RDS-data, som enheden kan modtage, er følgende:

AF:

Alternative Frequencies, alternative frekvenser. Dette er en frekvensliste med sendere, som sender samme indhold eller program.

TP:

Traffic Program Identification, identifikations-data for en station, som sender trafikinformation.

TA:

Traffic Announcement Identification, identifikationsdata som meddeler om det, der sendes, er en trafikmeddelelse eller en normal radioudsendelse.

EON:

Enchanced Other Networks Information, indeholder data om andre tilgængelige stationer, som udsender RDS-data. Dette gør det blandt andet muligt, at du kan tage imod trafikinformation fra en anden kanal end den, du i øjeblikket lytter til.

PTY:

Program Type Code, en identifikationskode, som meddeler, hvilken type udsendelse, du lytter til. F.eks. nyheder, musik, sport eller andre typer radio.

6. AFSPILNING AF CD OG MP3/WMA VIA CD-AFSPILLEREN

At skifte til CD funktion

Hvis der ikke sidder en CD/MP3/WMA-skive i CD-afspilleren, sættes en ønsket CD i CD-afspilleren med labelen opad. Når man trykker skiven en lille smule ind, kan man mærke en let modstand. CD-afspilleren trækker nu automatisk CD-skiven ind, skifter til CD/MP3/WMA-funktionen og begynder afspilning.

Hvis der allerede er en CD/MP3/WMA-skive i CD-afspilleren, kan man nøjes med at trykke på MOD-knappen (11) for at skifte til CD/MP3/WMA-funktionen.

Vælge spor

Tryk på « eller » (4) for at vælge foregående/næste nummer.Afspilningsnummeret vil blive vist på displayet.For at spole hurtigt tilbage/frem i nummeret trykkes og holdes « eller » (4) inde.Skiven fortsætter afspilningen, når knappen slippes.

Aktivering af introafspilning af spor

Tryk på SCN-knappen (20) for at afspille

de første par sekunder af hvert nummer på disken. Tryk på knappen igen for at afslutte introfunktionen og afspille det valgte nummer. Ved afspilning af MP3/WMA skiver, trykkes og holdes SCN-knappen (20) inde for at aktivere introfunktionen til det aktuelle katalog. Tryk igen for at afslutte funktionen.

Afspille et spor på repeat

Tryk på RPT-knappen (19) for at gentage afspilning af et spor. Tryk på knappen igen for at vende tilbage til normal afspilning. Ved afspilning af MP3/WMA skiver trykkes og holdes RPT-knappen (19) inde for at gentage afspilningen af alle spor i det aktuelle katalog. Tryk igen for at afslutte funktionen.

Afspilning af alle spor i blandet rækkefølge

Tryk på SHF-knappen (17) for at afspille alle numre på disken i blandet rækkefølge. Tryk på knappen igen for at vende tilbage til normal afspilning. Ved afspilning af MP3/WMA skiver, trykkes og holdes SHF-knappen (17) inde for at afspille alle spor i det aktuelle katalog tilfældigt. Tryk igen for at afslutte funktionen.

Fjernelse af CD

Tryk på ▲knappen (7) for at afbryde CD/MP3/WMA-afspilningen og tag skiven ud af afspilleren (3).

Specialfunktioner for MP3/WMA-skiver

1. AT VÆLGE OG BLADRE I FOLDERE/FILKATALOGER – Tryk DIR-knappen (15) eller DIR+-knappen (16) ind for at bladre op og ned i de forskellige filkataloger på skiven. Hvis skiven ikke har filkataloger, deaktiveres funktionen automatisk.
2. AT VÆLGE NUMMER VED HJÆLP AF AS/PS-KNAPPEN (NAVI-SCH) – AS/PS-knappen (6) er valgt som Digital Audio Mode-knap ved MP3-afspilning.Funktionen har 3 forskellige søgefunktioner, som man bladrer igennem ved at trykke på AS/PS-knappen:

• "Searching track" (søg nummer)
- * "Searching Directory or File Name" (søg filmappe eller filnavn)
- "Navigation" (bladre igennem filsystemet med start i rodmappen)

3. S∅GNING EFTER SPOR

Tryk én gang på AS/PS-knappen (6). Enheden leder efter spor, som er valgt med volumenknappen (1). Tryk derefter på volumenknappen (1) for at starte afspilningen.

4. S∅GNING EFTER FILKATALOG ELLER FILNAVN

Tryk to gange på AS/PS-knappen (6). Enheden leder efter filer og kataloger med de tegn, som brugeren har angivet via volumenknappen (1). Anvend volumenknappen (1) til at vælge tegnene A-Z, mellemrum og 0-9, _, - og +. Tryk på volumenknappen (1) for at bekræfte hvert tegn. Når du har indtastet det ønskede antal tegn, trykker du på BAND/LOU/ENT-knappen (14) for at bekræfte valget og starte søgningen.

5. S∅GNING FRA RODMAPPEN

Tryk tre gange på AS/PS-knappen (6).Drej på volumenknappen (1) for at bladre igennem spor og kataloger i rodmappen.Tryk på volumenknappen (1) for at bekræfte.Hvis du har valgt et spor, vil enheden begynde at afspille sporet.

6. S∅GNING FRA AKTUELT KATALOG

Tryk fire gange på AS/PS-knappen (6).Drej på volumenknappen (1) for at bladre igennem spor og kataloger i rodmappen.Tryk på volumenknappen (1) for at bekræfte.Hvis du har valgt et spor, vil enheden begynde at afspille sporet.

7. VISNING AF SPORINFORMATION

Tryk på DISP-knappen (5) for at vise nummer, længde, tid og eventuelt øvrige informationer, som er indlagt i filen. Hvis du spiller en skive, hvor MP3-filerne er taggede i henhold til ID3-standarden, vil titel, album, kunstner og øvrig information blive vist automatisk.

Bemærkninger angående CD-skiver

CD-afspilleren er kun beregnet til at benytte runde standardformede CD-skiver. Anven-delse er af specialformede CD-skiver (f.eks. firkantede, stjerneformede og hjerteformede) kan skade CD-afspilleren. Du må ikke lime eller tape papir eller stickers på nogen side af CD-skiven, da dette kan sætte sig fast i afspillerens mekaniske dele og forsage fejl. Undgå så vidt muligt snavs, fugt og bøjede og ridsede CD-skiver, da dette også kan forsage fejl og forstyrrelser.

Bemærkninger angående CD-R/CD-RW-skiver (skrivbare/genskrivbare CD-skiver).

Vær omhyggelig med kun at bruge CD-skiver med følgende mærkninger på skiven eller forpakningen:

Afspilleren kan ikke afspille CD-R eller CD-RW-skiver som ikke er lukkede eller afsluttede (finalized) For vejledning i hvordan man afslutter en skive kan du konsultere din CD-brænders eller dit brænderprograms brugsanvisning. Afspilleren kan ind i mellem have problemer med billige skiver, der brændes ved høj hastighed. Anvend følgende indstiller for det bedste resultat.

CD-RW – Anvend skiver mærket 1x – 4x, og skriv med hastighed 1x – 2x.

CD-R – Anvend skiver mærket 1x – 8x, og skriv med hastighed 1x – 2x.

Hvis man anvender DC-RW-skiver, bør de ikke være overskrevet mere end 5 gange. Hvis man brænder skiven som dataformat (for at lagre MP3 eller WMV-filer på den), skal skiven være brændt i ISO-9660, level 1- eller level 2-format, eller med Joliet eller Romeo.

7. AFSPILNING AF MP3/WMA FRA USB-PORT ELLER SD/MMC-KORTLÆSER

I enhedens frontpanel er der en USB-port (Universal Serial Bus) (10), som man kan benytte til at tilslutte en ekstern enhed med USB-stik (f.eks. en MP3-afspiller). Når man tilkobler en ekstern enhed via USB-porten, bliver den automatisk gennemsøgt for MP3- og WMA-filer, og afspilningen påbegynder automatisk. Hvis enheden er i en anden indstilling, kan man skifte til USB-indstillingen ved at trykke på MODE-knappen (11), til teksten "USB" vises på LCD-displayet. Manøvrering og søgning i filsystemer og filmapper foregår på samme vis som i CD/MP3/WMA-funktionen, som beskrives i afsnit 6.

Afspilning via SD/MMC-kortlæser

Enheden er også udstyret med en SD/MMC-port (Secure Digital/MulitMediaCard) bag på det aftagelige frontpanel.Ud over at porten håndterer hukommelseskort, så fungerer anvendelse, funktion og navigering præcis som med USB-porten.Hvis enheden er i en anden indstilling, kan man skifte til SD/MMC-indstillingen ved at trykke på MODE-knappen (11), indtil teksten SD/MMC vises på LCD-displayet.Manøvrering og søgning i filsystemer og filmapper foregår på samme vis som i CD/MP3/WMA-funktionen, som beskrives i afsnit 6.

OBS! Enheden understøtter kun USB-hukommelser (max 16 GB) samt SD/MMC-kort (max 8GB), som benytter sig af Microsofts filsystem-standard (FAT/FAT-16/FAT-32), som giver direkte adgang til filsystemet. MP3-afspillere med USB-tilslutning har desuden ingen standard, hvilket gør, at forskellige mærker og modeller kan have forskellige standarder for kommunikation. Enheden kan derfor ikke understøtte alle MP3-afspillere på markedet. Undgå at lagre vigtige filer på USB-enheder, som du anvender i din bilradio, da uagtsom håndtering blandt andet kan medføre filkorruption. Enheden kan højst håndtere 700 filer i 300 filkataloger med maksimalt 8 underkatalogers dybde i strukturen.

ADVARSEL!

Hvis man tilkobler en MP3-afspiller, som har et almindeligt, ikke genopladeligt batteri, bør man af sikkerhedsmæssige årsager tage batteriet ud af MP3-afspilleren. Årsagen til dette er, at mange MP3-afspillere bruger USB-porten som strømkilde til indbyggede batteriladere. At udsætte et almindeligt batteri for kontinuerlig ladning kan få det til at sprække, lække eller eksplodere.

Enheden understøtter afspilning af MP3/WMA-filer med følgende format:

MP3 - MPEG1/2/2.45 Audio Layer 2/3 (44.1 kHz), 16\~ 320 Kbps & VBR, Stereo.

WMA – Windows Media Audio (44.1 kHz), 16\~320 Kbps & VBR, Stereo.

8. TEKNISKE SPECIFIKATIONER

Generelle anvisninger:

Netspænding: .....DC 12V uden jord

Chassismål: ....178 mm (bredde) x 160 mm (dybde) x 50 mm (højde).

Tonekontrol: . . . . . . . . Bas (ved 100 Hz) ±10 dB, diskant (ved 10 Hz) ±10 dB

Udgangseffekt: .....40 W x 4 kanaler.

Strømforbrug: .....15 A (maks)

CD-afspiller:

Signal/brugsforhold: .....> 55 dB

Inden fejlfinding starter, skal man kontrollere, at kabler og samlinger er i orden. Hvis fejlen fortsætter efter fejlfinding, skal man overdrage enheden til en fagmand til service og reparation.

SYMPTOM ÅRSAG	L∅SNING
Ingen strømforsyning.	Bilens tænding er ikke slået til.	Drej tændingen til ACC, hvis man ikke ønsker at starte bilen.
	Sikringen er gået. Skift sikring
CD-skiven kan ikke skubbes ind eller trækkes ud.	Der sidder allerede en skive i CD-afspilleren.	Tag skiven ud og forsøg igen.
	Skiven er forsøgt sat i på hovedet. Forsøg at skubbe skiven ind igen med teksten opad.
	CD-skiven er snavset, ridset eller øde-lagt.	Forsøg at rengøre eller pudse skiven og prøv igen.
	Temperaturen i bilen er for høj. Vent til temperaturen er normal og forsøg igen.
	Kondens. Vent i omtrent en time og forsøg igen.
Ingen lyd. Volumen er lav, eller lyden er mutet. Skru op for lyden og kontrollér, at mute-funktionen er slået fra.
Hak i lydafspilningen. Afspilleren er monteret i en vinkel på mere end 30°.		Juster monteringsvinklen, så den ikke overstiger 30°.
Enhedens knapper giver ingen respons	Enhedens indbyggede mikroprocessor funger ikke på grund af elektronisk bag-grundsstøj.	Tryk resetknappen (4) ind for at gen-starte enheden.
Radioen virker ikke. Den automatiske søge-funktion for radiokana-ler virker ikke.	Antennekablet er ikke tilsluttet. Kontrollér antennekablet, tilslut det forsigtigt, hvis det sidder løst, og forsøg igen .
	Radiosignalet er for svagt. Indstil radiokana-len manuelt.
