Produkttype	Fritstående elektrisk komfur
Model	MF50EW13N
Mærke	Matsui
Mål (H x B x D)	90 x 50 x 60 cm
Nettovægt	40 kg
Nominel spænding	230-240 V (forudledt til 230V)
Frekvens	50 Hz
Samlet effekt	7000 W
Ovnen kapacitet	69 liter
Energiklasse	A
Antal kogezoner	4 (elektriske, runde)
Ovnfunktioner	Konventionel top/bund varme, nedre varme, øvre varme, grill, ovnlampe
Temperaturområde	50°C til 250°C
Grill effekt	2000 W
Ovnpære specifikation	230V, 25W, SES/E14 gevind
Ovnhylde positioner	5 styrespor
Inkluderede tilbehør	Dyb bageplade, flad bageplade, trådrist, stabilitetsbeslag, skruer, vægpropper
Rengøringsfunktioner	Aftagelig ovndør og indvendigt glas
Justerbare fødder	Forreste fødder, max 10 mm justering, bageste hjul
Elektriske tilslutningsmuligheder	230V 1N~50Hz eller 400V 2N/3N~50Hz (med ledningsændring)

Ofte stillede spørgsmål - MF50EW13N MATSUI

Hvordan bruger jeg kogezonerne for første gang?

Betjen de elektriske kogezoner ved niveau 3 i cirka 4 minutter for at fjerne produktionsrester. Kromringene kan misfarves, hvilket er normalt.

Hvordan rengør jeg ovndørsglasset sikkert?

Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere, da de kan ridse overfladen og få glasset til at splintre. Brug milde husholdningsrengøringsmidler og en blød klud. For at fjerne glasset skal du først fjerne ovndøren, derefter lirke plastventilationspanelet op med en flad skruetrækker, løfte glasset ud, rengøre det og genmontere det ved at sætte det ind under styretapperne.

Kan jeg fjerne ovndøren til rengøring?

Ja. Åbn døren helt, løft hængselholdere, luk døren mod holderen, løft og træk for at frigøre hængslerne. For at sætte den på igen, gentag trinnene omvendt. Se manualen for detaljerede diagrammer.

Hvordan udskifter jeg ovn lampen?

Sluk for komfuret ved væggen, lad det køle af. Fjern lampedækslet ved at dreje mod uret. Skru den gamle pære ud og udskift med en højtemperaturpære (230V, 25W, SES/E14). Sæt dækslet på igen ved at dreje med uret.

Hvilken elektrisk tilslutning kræver komfuret?

Komfuret er forudledt til 230V 1N~50Hz med et stik. Alternativt kan det tilsluttes 400V 2N~50Hz eller 400V 3N~50Hz ved at følge ledningsdiagrammet i manualen. En dobbeltpolet afbryder til komfuret er påkrævet. Installation skal udføres af en kvalificeret elektriker.

Hvorfor varmer ovnen ikke op?

Kontroller, at ovnstyringen er indstillet til den korrekte temperatur/funktion. Sørg for, at den gule driftslampe lyser. Hvis ikke, kontrollér netstrømforsyningen. Hvis problemet fortsætter, kontakt en kvalificeret tekniker. Sørg også for, at ovndøren er ordentligt lukket.

Hvordan indstiller jeg ovntemperaturen?

Drej ovnfunktions-/temperaturstyringen med uret for at vælge den ønskede funktion og temperatur. Det røde termostatlys tænder og slukker, når den indstillede temperatur er nået. Ved grillning kan temperaturen ikke justeres.

Hvordan bruger jeg grillen?

Drej ovnstyringen til grillpositionen. Forvarm i cirka 5 minutter. Placer grillpanden på hylden i det øverste styrespor, og sørg for mindst 30 mm mellem mad og element. Hold døren lukket og kontrollér regelmæssigt for at undgå overtilberedning.

Hvilken type kogegrej skal jeg bruge på kogezonerne?

Brug pander med glatte, flade bunde, der har samme størrelse som kogezonen. Undgå takkede kanter eller buede bunde. Centrér altid panden på zonen.

Hvordan installerer jeg stabilitetsbeslaget?

Stabilitetsbeslaget skal monteres på bagsiden af komfuret for at forhindre væltning. Brug de medfølgende vægpropper og skruer. For placering henvises til diagrammet i manualen: afstand fra gulv til beslag er 100 mm, og fra side til beslag er 135 mm. Fastgør til væggen.

BRUGSANVISNING MF50EW13N MATSUI

Sikkerhedsforanstaltninger....12

Udpakning 66

Produktoversigt....67

Set forfra....67

Kontrolpanel 67

Inden du bruger komfuret....68

Brug af kogepladerne....68

Når du bruger kogepladerne for første gang 68

Indstilling af kogepladerne 68

Valg af de rigtige gryder....68

Betjening af ovnen....69

Når du bruger ovnen for første gang 69

Placering af bakken....69

Temperaturindstilling (termostat)....70

Funktions- og temperaturknap ....70

Brug af grillen 70

Rengøringsinstrukser....71

Rengøring af kogepladerne....71

Rengøring af komfurets yderside ....71

Rengøring af vinduet i ovnlågen 71

Indvendig rengøring af ovnen 71

Fjernelse af ovnlågen....72

Udskiftning af ovnpæren....73

Opstilling 74

Justering af fødderne 75

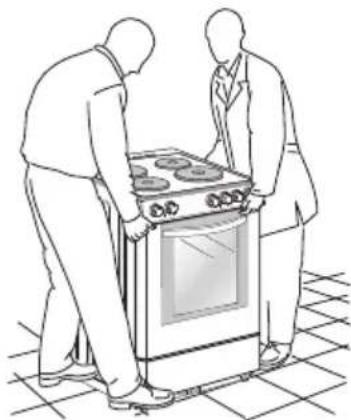

Flytning af komfuret 75

Stabilitetsbeslag 75

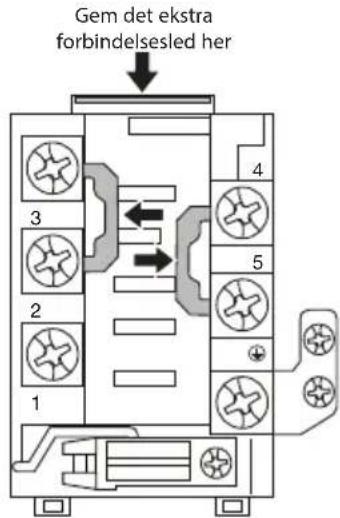

Elektrisk tilslutning 76

Specifikationer 78

områder; ledninger må ikke komme i kontakt med dette apparatet.

• Det anbefales at apparatet installeres af en autoriseret el-installatør. Producenten er ikke ansvarlig for eventuelle skader, som følge af forkert installation.
• Kontroller, om der er nogen skader på apparatet, när du har pakket det ud. Hvis du finder nogen skader, må du ikke bruge apparatet. Kontakt venligst butikken hvor du har købt apparatet.
• Dette apparat er kun beregnet til indendørs brug i hjemmet.
• Afbrydelsen til strømforsyningen skal bestå af en kontakt med en kontaktafstand på mindst 3,0 mm på alle poler og en passende nominering. Den skal kunne frakoble alt strømforsyningen, og skal forbindes til strømforsyningen i overensstemmelse med de lokale regler for ledningsføring.
• Hvis strømkablet bliver beskadiget, skal det af sikkerhedsmæssige årsager udskiftes af et autoriseret serviceværksted eller en autoriseret elektriker.
• Ovnen skal anvendes på et godt ventileret sted, og den skal stilles på en plan/flad overflade.
• Apparatet må kun bruges på et tørt

sted.

• Hold elektriske ledninger fra dine andre apparater væk fra varme områder, og sørg for at de ikke rører apparatet.
• Sørg for, at apparatet er slukket på stikkontakten og lad det køle helt ned inden du rengør det, skifter pæren eller udfører andet vedligeholdelsesarbejde, så du undgår risikoen for elektrisk stød eller forbrændinger.
• Apparatet danner fugt i lokalet hvor det anvendes, så sørg for, at dit køkken er godt ventileret. Sørg for at holde udluftningen vedlige.
• Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, følelsesmæssig eller mentale evner eller manglende erfaringer eller viden, med mindre de er under opsyn eller er blevet vejledt i brugen af dette apparat af en person ansvarlig for deres sikkerhed.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Børn skal være under opsyn for, at sikre at de ikke leger med apparatet.
• Apparatet bliver meget varmt under

brug. Sørg for ikke at røre ved var- melegemerne inde i ovnen eller ved kogepladerne.

- Apparatet og dets tilgængelige dele bliver varme under brug. Små børn skal holdes væk.

- Madlavning på kogepladerne med fedt eller olie kan være farlig og kan resultere i brand, hvis du ikke holder øje med det. Du må ALDRIG forsøge at slukke en brand med vand. Sluk i stedet for apparatet, og tildæk derefter flammerne med et låg eller et brandtæppe.

- Fare for brand: Brug ikke andre genstande i, på eller i nærheden af ovnen, end tilbehøret der fulgte med ovnen.

- Når ovnen er varm, må du aldrig røre ved ovnens vindue eller andre dele, der bliver varme. Lad ovnen køle ned, før du rører ved disse dele.

- Brug ikke rengøringsmidler med slibemiddel eller skarpe metalgenstande til at rengøre lågens glas med, da det kan ridse glasset, hvilket kan medføre, at det går i stykker.

- Før du begynder at bruge apparatet, skal du sørge for at der ikke er gardiner, tyl, papir eller andre brændbare materialer i nærheden af apparatet. Put ikke brændbare eller brandfarlige ting i eller på apparatet.

- Dette apparat er udelukkende beregnet til madlavning. Det må ikke anvendes til nogen andre formål, som for eksempel opvarmning af et lokale.

- Brug ikke damprensere til at rengøre apparatet med.

- Undgå, at hænge eller stille genstande på ovnens läge.

- Hvis overfladen er revnet, bedes du slukke for apparatet så du undgår risikoen for elektrisk stød.

- Vær forsigtig når du har med glasgenstande at gøre, da disse kan splintre, hvis de får et slag, har en revne, indeholder for meget mad eller tabes på gulvet.

- Vinduet i ovnlågen er lavet af hærdet glas, og er designet til at splintre i mange små stykker. Disse stykker har stadig skarpe kanter. Händter venligst disse glasskår med omhu.

- Apparatet er ikke beregnet til at betjenes med en ekstern timer eller et separate, fjernbetjent system.

- Den medfølgende stabilitetsbeslag, eller et andet godkendt stabilitetsbeslag, skal monteres.

GB

Fjern all emballasje fra enheten. Ta vare på emballasjen. Ta hensyn til lokale forskrifter om avfallshåndtering hvis du må kaste den.

Før du tar i bruk den nye komfyren, må du:

Kromringene kan forandre farge, men dette er normalt og ikke en feil med komfyren

Regulere kokeplatene

Dette er normalt. Dette skyldes beskyttelsesmidlene på varmeelementene som hindrer at komfyren ruster på vei fra fabrikken.

Hylleposisjoner

Temperaturen kan stilles fra 50° til 250 °C. Velg ønsket temperatur slik:

Komfyren er forhåndskablet for 230 V 1N\~50 Hz med et støpsel. Hvis du vil bruke komfyren med 400 V, følg kablingsanvisningene nedenfor. Komfyren er konstruert for drift med en elektrisitetsforsyning som overholder de elektriske dataene angitt på merkeplaten. Komfyren kan ikke kobles til stikkontakten før forbindelsene i koblingsboksen er fullført.

Hvordan komfyren er levert med 230 V 1N\~50 Hz

Tillykke med købet af dit nye fritstående elkomfur fra Matsui.

Du skal læse denne manual så du fuldt ud forstår, hvordan man betjener apparatet korrekt.

Dette komfur skal af en kompetent elektriker. Giv venligst installatøren mulighed for at se installationsvejledningerne i denne brugsanvisning.

Læs alle sikkerhedsinstruktionerne omhyggeligt før brug, og behold denne brugsvejledning til senere brug.

DK

Udpakning

Fjern al emballagen fra apparatet. Gem emballagen. Hvis du ønsker at bortskaffe emballagen, bedes du venligst gøre dette i henhold til den lokale lovgivning.

1. Kogeplader
2. Kontrolpanel
3. Sikkerhedslås
4. Ovnhylde
5. Ovnbakke
6. Ovnlåge
7. Håndtag
8. Justerbare fødder
9. Pandeskuffe

Kontrolpanel

1. Termostatlampe
2. Ovn/komfur tændt-lampe
3. Indstillingsknap til kogepladen nederst til venstre

4. Indstillingsknap til kogepladen øverst til venstre

5. Indstillingsknap til ovnen

6. Indstillingsknap til kogepladen øverst til højre
7. Indstillingsknap til kogepladen nederst til højre

Inden du bruger komfuret

Inden du bruger din nye komfur, bedes du:

• Sørge for at alle indstillingsknapperner er slukket.
• Læs denne instruktionsbog/installationsvejledning, og vær særlig opmærksom på oplysningerne i afsnittet 'Sikkerhedsadvarsler'.
  • Tænd for strømforsyningen.

Dette apparat er kun beregnet til madlavning. Det må ikke anvendes til andre formål, for eksempel til opvarmning af et lokale.

DK

Brug af kogepladerne

Når du bruger kogepladerne for første gang

Tænd for de elektriske kogeplader, og stil dem på 3 i cirka 4 minutter, så eventuelle rester fra fabrikationen fjernes.

Ringen af krom kan med tiden blive misfarvet. Dette er normalt og ikke en fejl på komfuret

Indstilling af kogepladerne

1. Drej knappen til den valgte kogeplade med eller mod uret, og stil den på det ønskede niveau. Den gule advarselslampe til kogepladerne lyser for at vise en kogeplade er tændt.
2. Når du er færdig med madlavningen, skal du stille knappen på "0" igen. Herefter går advarselslampen til kogepladen ud.

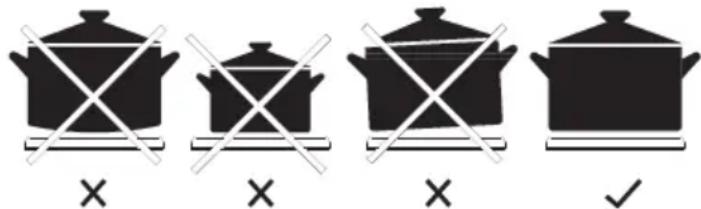

Valg af de rigtige gryder

- Undgå at bruge køkkenudstyr med takkede kanter eller med buede bunde.

- Sørg for at bunden på din gryde er jævn, står fladt på glasoverfladen og er af samme størrelse som kogepladen. Sørg altid for, at gryden står midt på koggeområdet.

Når du bruger ovnen for første gang

• Ovnlågen er udstyret med en sikkerhedslås. For at åbne lågen, skal du trykke den sorte lås opad, samtidig med at du åbner lågen.
• Sørg for, at du ikke har efterladt noget i ovnen. Fjern eventuelle indstikskort, emballage, etiketter og plasticposer og grillpandehåndtaget.
• Inden strømmen tilsluttes, skal du tørre inder- og ydersiden af ovnen af med en fugtig klud og varmt sæbevand.
• Rengør alle de aftagelige dele i varmt vand med en smule opvaskemiddel før brug.

- Tænd for ovnen og stil den på maksimum (250°C) i cirka 30 minutter. Sørg for, at lokalet er godt ventileret, da der kan være lidt røg og lugt ved første opstart (i ca. 15 minutter). Dette er normalt. Det skyldes det beskyttende stof på varmeelementerne, der beskytter komfuret mod korrosion under forsendelse fra fabrikken.

Placering af bakken

1. For at få de bedste resultater skal afstanden mellem maden og det øverste varmeelement være mindst 30 mm.
2. Inde i ovnen er der fem riller på hver sin side, beregnet til ovnbakker. Du kan placere hylden i forskellige højder for at opnå den bedste madlavning, afhængigt af temperaturen, størrelse på maden og den valgte funktionen på ovnen. Hvis kun det øverste varmeelement er tændt, foreslår vi, at du placerer bakken på den øverste hylde (sørg for, at der er en afstand på mindst 30 mm mellem maden og det øverste varmelegeme).
3. Hold altid øje med maden under tilberedning, så maden ikke brænder på.
4. Brug en ovnbakke til tung mad, og ikke en ovnrist.
5. Undgå at åbne ovnlågen under madlavningen, medmindre det er nødvendigt, da du mister varme og det kan gå udover tilberedningen.
6. Brug kageformen når du skal bage kager, da dette giver bedre resultater.

• Ovnen må under ingen omstændigheder opstilles langs plader med aluminiumsfolie, da dette kan overophede den.
• Stil ikke retter eller bageplader direkte på bunden af ovnen, da den bliver meget varmt, og skader kan opstå.
• Brød kan selvantænde hvis det ristes for meget. Hold godt øje med brød, när det ristes.
• Dette apparat bliver meget varmt under brug. Vær forsigtigt med ikke at røre ved varme overflader, f.eks ovnlågen, varmelegemerne.
• Tilgængelige dele kan blive varme under brug. Børn skal holdes væk.

Temperaturindstilling (termostat)

Temperaturen kan indstilles fra 50°C - 250°C. Vælg den ønskede temperatur, som følger:

For at holde maden varm 50 - 100°C
Til traditionel madlavning i ovnen 50 - 250°C
Til alle former for grillning Grilltemperaturen kan ikke ændres

Hvis du skal bruge en mere nøjagtige temperaturmåling, kan du gøre dette med et ovn-termometer, som kan fås i almindelig handel.

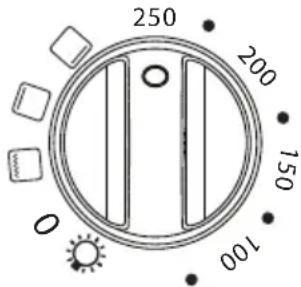

Funktions- og temperaturknap

Denne knap bruges til at vælge tilberedningsfunktion og temperaturen. Drej knappen med uret for at vælge den ønskede funktion/temperatur.

1. Stil ovnen på den ønskede indstilling. Den gule lampe og den røde termostatlampe begynder at lyse.
2. Termostatlampen går ud när den indstillede temperatur er nået. Ovnen er klar til brug.
3. For at slukke for ovnen, skal du dreje knappen mod uret til "O". Den gule lampe og termostatlampen går ud.

	Tænder ovnlyset uafhængigt af alle andre funktioner.
50–250°C	Ovnens termostatlampe og øvre og nedre varmeelementer tændes.Temperaturen kan indstilles med drejeknappen, fra 50°C til 250°C.
	Ovnens termostatlampe og nedre varmeelement tændes.
	Ovnens termostatlampe og øvre varmeelement tændes.
	Ovnens termostatlampe og grillelement tændes.

Brug af grillen

1. Stil ovknappen på grill .
2. Forvarm grillen ca. 5 minutter før brug.
3. Sæt grillpanden i ovnen oven på risten, der skal være placeret på øverste hylde. Maden, der skal tilberedes, skal placeres på risten på grillpanden. Sørg for der er mindst 30mm mellem maden og elementerne. Sæt bakken længere ned hvis nødvendigt.
4. Luk lågen.
5. Kontroller maden regelmæssigt, så den ikke brænder på. Hvis mande skal tilberedes langsommere, skal du sætte bakken længere ned.

Før du begynder at rengøre komfuret, skal du:

• Læse rengøringsvejledningen og afsnittet "Sikkerhedsadvarsler".
• Sluk for komfuret på stikkontakten.
• Lad komfuret køle helt ned, inden du rengører det.

• Brug ikke en damprenser.

• Tør ovnen ren efter hver brug.

• Tør spildt mad op. Undgå, at efterlade alkaliske eller sure stoffer (såsom citronsaft eller eddike) på ovnens overflader.
• Brug ikke klor- eller syreholdige rengøringsmidler.
• Ovnens indvendige sider, panelet, låget, bakkerne og alle andre dele af ovnen må ikke rengøres med redskaber som hårde børster, ståluld eller knive. Brug ikke slibende eller skrabende midler eller rengøringsmidler.
• Når indersiderne af ovnen er blevet rengjort med en klud og sæbevand, skal den skylles efter og tørres grundigt af med en blød klud.
• Brug aldrig brændbare stoffer som syre, fortynder eller benzin til at rengøre ovnen med.
• Ingen af ovnens dele må vaskes i en opvaskemaskine.

Rengøring af kogepladerne

• Rengør kogepladerne med varmt vand og en mildt sæbeblanding.
• De forkromede ringe omkring ydersiden af kogepladerne kan poleres med en blød klud.
• For at undgå rustpletter, skal du kun bruge helt tørre gryder og undgå at våde låg ligges kogepladerne. Undgå at salt kommer i kontakt med varmepladen, da det også kan forårsage rust.
• Brug ikke slibende rengøringsmidler/klude, da disse kan ødelægge apparatets udseende.

Rengøring af komfurets yderside

Tør ydersiderne rene regelmæssigt, med varmt vand og en mild sæbeblanding. Dele i rustfrit stål, skal rengøres med et egnet rengøringsmiddel.

Rengøring af vinduet i ovnlågen

Brug ikke skrappe og slibende rengøringsmidler, eller skarpe metalskrabere til at rengøre vinduet i ovnlågen, da de kan ridse det og efterfølgende gå i stykker.

Vær forsigtig med køkkenredskaber af glas, da slag, små revner, tunge elementer kan få glasset til at splintre.

Indvendig rengøring af ovnen

• Brug ikke slibende rengøringsmidler, klude eller grydesvampe til at rengøre lakoverfladen.
• Rengør indersiden af ovnen, når den er har kølet ned, og brug almindelige rengøringsmidler eller et ammoniak-baseret rengøringsmiddel. Du kan godt bruge almindeligt ovnrens, så længe du omhyggeligt følger producentens anvisninger. Tør efter, når apparatet er blevet rengjort.
• Det er muligt at tage ovnlågen af for at få lettere adgang til indersiden af ovnen. (Se venligst afsnittet "Fjernelse af ovnlågen")

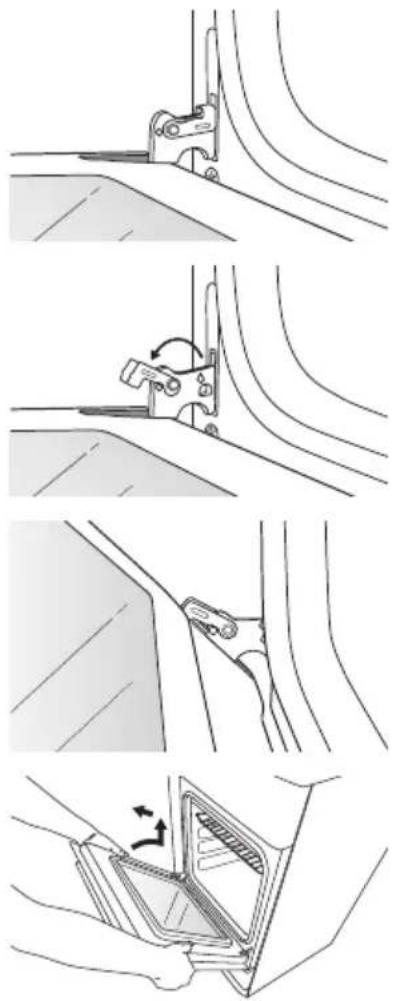

Fjernelse af ovnlågen

Ovnlågen kan tages af på følgende måde:

1. Åbn lågen helt.

2. De drejelige holdere på hængslerne på højre og venstre side, hænger på metalstangen over dem. Løft holderne som vist.

3. Luk ovnlågen forsigtigt, indtil den rammer den åbne holder.

4. Hold ved på begge sider af lågen. Luk lågen lidt mere, og løft den derefter op og frigør hængslerne fra ovnen.

5. Træk ovnlågen mod dig selv, så hængslerne trækkes ud af deres huller.

6. For at sætte lågen på igen, skal du gentage ovenstående trin i omvendt rækkefølge, og sørg for at hullerne til hængslerne er over lågens kant.

1. Tag ovnlågen af.
2. Brug en flad skruetrækker til at fjerne udluftningspanelet på den øverste kant af lågen. Sæt forsigtigt skruetrækkeren ind i siden af panelet og lirk det udad.
3. Løft glasset ud af rammen, og hold øje med hvilken side af vinduet vender udad (den udvendige side har en skinnende overflade). Rengør vinduet med glasrens.
4. Sæt glasset på igen, ved at sætte det under det to dupper forneden.
5. Udluftningspanelet sættes på ved at sætte den venstre side i først, efterfulgt af den højre side og tryk, indtil det klikker på plads. Tryk på venstre side, indtil det klikker på plads.
6. Sørg for at glasset ikke på nogen måde er beskadiget.

Udskiftning af ovnpæren

1. Sluk for komfuret på stikkontakten.
2. Lad ovnummet og varmeelementerne køle ned.
3. Fjern dækslet ved at dreje det mod uret. Hvis nødvendigt, kan dette rengøres i varmt sæbevand, og lad det tørre helt før du sætter det på igen.
4. Skru pæren ud, og skift den med en ny pære, der er egnet til høje temperaturer (300°C).
5. Sæt dækslet på igen ved at dreje det med uret.

Pærespecifikationer: Spænding: 230V Strøm: 25W Gevind: SES/E14

Opstilling

• Komfuret skal opstilles af en kompetent person, og det skal være i overensstemmelse med lokale el-, sikkerheds-og bygningsreglementer. Kontakte venligst en kvalificeret tekniker, hvis du er i tvivl.
• Hvis komfuret er installeret ved siden af inventar, der er højere end kogepladen, skal der være en afstand på mindst 100 mm mellem dem, med mindre ikke-brændbare materialer er brugt (keramiske fliser, metalplader osv.), i hvilket tilfælde afstande skal være 20 mm.
• Dit inventar skal være varmebestandig til 100°C og derover. Hvis du ikke er sikker på hvor varmebestandige inventaret omkring komfuret er, skal du sørge for at der er 40mm mere plads omkring komfuret (20mm på hver side).
• Væggene ved siden af komfuret skal være af et varmebestandigt materiale (forhør dig hos din forhandler). Hvis du bruger finerplader og lim, skal disse være varmebestandig mod en temperatur på 100°C, så limen ikke smelter og pladerne ikke bliver skæve.
• Komfuret må opstilles i et køkken, et køkken/spisestue eller et soveværelse/stue, men ikke i et lokale med et bad eller brusebad.
• Brændbare materialer såsom gardiner, træ, tapet, etc. må ikke monteres umiddelbart bag ved apparatet, eller inden for 500mm fra siderne.
• Opstil ikke komfuret ved siden af et køleskab.
  • Dette komfuret må IKKE stilles på en sokkel eller piedestal.
• Det er vigtigt, at komfuret placeres som angivet i vejledningen, eller er fritstående, hvor der tages hensyn til afstandene til eventuelle brændbare materialer, som beskrevet ovenfor.
• Skal en emhætte installeres, skal dette ske i overensstemmelse med kravene i emhættens instruktion/installationsveiledning, men den skal være mindst 650 mm væk fra komfuret.
  • Eventuelle skabe direkte over komfuret, skal være mindst 700 mm væk.

For alle målene der er markeret med "X", bedes du venligst se nedenstående oplysninger:

X: 100mm ved brændbare materialer

20mm ved ikke-brændbare materialer.

Justering af fødderne

Ovnen har 2 justerbare fødder foran og 2 rullehjul bagved. Når ovnen er blevet opstilles på det ønskede sted, skal du se om den er i vater. Hvis den ikke er i vater, kan du justere de forreste fødder ved at dreje dem. Apparatet kan maksimalt hæves 10mm med fødderne. Apparatet må IKKE flyttes ved at trække det. Løft forsiden op og brug rullehjulene til at skubbe det på plads.

De monterede justerbare fødder SKAL bruges. Af sikkerhedsmæssige årsager og for at sikre tilstrækkelig ventilation, må komfurets kabinet IKKE stå direkte på gulvet, en sokkel eller en anden støtteoverflade.

1. Du kan nå frem til fødderne ved, at trække den nederste skuffe helt ud.
2. Sæt komfuret i vater ved at skrue fødderne ind og ud, som vist på billedet.

Flytning af komfuret

• Der skal altid to personer til at løfte komfuret, som vist på billedet, så fødder ikke bliver ødelagt.
• Komfuret må ikke løftes i dørhåndtaget.
• Komfuret MÅ IKKE TRÆKKES. Løft fødderne fra gulvet.

Det medfølgende stabilitetsbeslag, eller et andet godkendt stabilitetsbeslag, skal monteres på bagsiden af komfuret som vist på billedet.

Dit komfuret fortrådet til 230V 1N\~50Hz med et stik. Hvis du ønsker at bruge komfuret med 400V, skal du følge ledningsføringsinstruktionerne nedenfor. Komfuret er beregnet til brug med en strømforsyning, der svarer til de elektriske oplysninger, der står på mærkepladen. Komfuret må først sluttes til strømforsyningen, när det du har udført tilslutningerne i klemkassen.

Følgende opstillingsprocedure skal udføres af en kompetent person. Hvis du er i tvivl, bedes du venligst kontakte en kvalificeret elektriker. Den elektriske installation skal overholde de lokale bestemmelser og lov.

Sådan forsynes komfuret med 230V 1N\~ 50Hz

Komfuret installeres til 400V på følgende måde:

1. Løsn klemmerne og åbn låget til klemkassen. Fjern ledningen som komfur blev leveret med.
2. Sæt forbindelserne sammen som vist på billedet,

400V 2N\~50Hz

400V 3N\~50Hz

1. Forbind ledningerne som vist på billedet, og sørg for at alle skruerne er spændt ordentligt. Undgå at stramme skruerne for meget, da du kan risikere at ødelægge gevindet.

400V 2N\~50Hz

1. Fastgør forsyningskablet i kabelklemmen, stram skruen i kabelklemmen og luk dækslet.

• Strømkablet skal have disse minimumskrav:
• Type: H05VV-F (fleksibelt kabel med afskærmning og PVC-isolering)
• 230V 1N\~ 50Hz kerner x 4 mm ^2 minimum.
• 400V 2N\~ 50Hz kerner x 2,5 mm ^2 minimum.
• 400V 3N\~ 50Hz kerner x 2,5 mm ^2 minimum.
  • Dette apparat skal jordforbindes.
• Komfuret skal forbindes til strømforsyningen med en stikkontakt, der er beregnet til et komfur (med to poler), som kan afbrydes helt, og med en sikring der passer med oplysningerne på komfurets mærkeplade, og som er forbundet til strømforsyningen i henhold til gældende regler. Alle ledninger fra forbrugerenheden til komfuret, der går via kontakten til komfuret, skal have den rigtige nominering.
• Kablet skal placeres væk fra alle varme dele på bagsiden af komfuret. Hvis dette ikke er muligt, skal kablet beskyttes mod varme dele på en anden måde, hvilket f.eks. kan være en varmebestandig afskærmning eller et højtemperaturskabel.

Specifikationer

DK

Model MF50EW13N
Nominel spænding 230-240V
Nominel frekvens 50 Hz
Effekt 7000 W
Strøm 31 A
∅verste element 900 W
Nederste element 1100 W
Grill 2000 W
Nettovægt 40 kg
Udvendige mål (H x B x D) 90 x 50 x 60 cm
Brugbar ovnkapacitet 69 Liter
Energiklasse A

Egenskaber og specifikationer kan ændres uden varsel.

GB

Dette symbol på produktet eller i vejledningen betyder, at det udtjente elektriske eller elektroniske udstyr ikke må bortskaffes sammen med husholdningsaffald.

I EU-lande findes der separate indsamlingssystemer til genbrug.

Kontakt de lokale myndigheder eller forhandleren for at få yderligere information.
