SCP 12000 LEVEL SENSOR - Vandpumpe KARCHER - Gratis brugsanvisning og manual

Produkttype	Vandpumpe
Model	SCP 12000 LEVEL SENSOR
Mærke	Kärcher
Anvendelse	Pumpning af rent og gråt vand
Maksimal kapacitet	12 000 l/h
Maksimal løftehøjde	9 m
Maksimal nedsænkningsdybde	7 m
Nominel effekt	550 W
Forsyningsspænding	230 V / 50 Hz
Kabellængde	10 m
Beskyttelsesklasse	IP68
Husmateriale	Forstærket plast
Dimensioner (L x B x H)	25 x 18 x 38 cm
Vægt	5,5 kg
Niveausensor	Ja, automatisk tænd/sluk
Pumpetype	Nedsænkningspumpe
Restvandspumpning	Ja, ned til 1 mm
Slangetilslutning	G 1 1/2"
Væsketemperaturområde	5°C - 35°C
Vedligeholdelse	Regelmæssig rengøring af filter og pumpehjul
Sikkerhed	Tørløbsbeskyttelse, termisk motorafbryder
Reservedele	Tilgængelige: pakning, pumpehjul, kabel, flyder
Garanti	2 år

Ofte stillede spørgsmål - SCP 12000 LEVEL SENSOR KARCHER

Hvordan installeres pumpen SCP 12000 LEVEL SENSOR korrekt?

Pumpen skal placeres på et stabilt, plant underlag. Tilslut trykslangen til tilslutningen G 1 1/2". Sørg for, at niveausensoren ikke rører bunden af beholderen. Sænk pumpen ned i væsken, før den tændes.

Kan pumpen køre uden vand?

Nej, pumpen har tørløbsbeskyttelse, men længere tids tørkørsel kan beskadige enheden. Niveausensoren slukker automatisk pumpen ved lavt vandstand.

Hvordan rengøres pumpens filter?

Afbryd pumpen fra strømmen. Åbn filterhuset, tag patronen ud og skyl den med rent vand. Ved kraftig forurening brug en blød børste. Montering i omvendt rækkefølge.

Hvad betyder det blinkende lys på pumpen?

Blinkende lys kan indikere tørløbsalarm eller overophedning. Kontroller vandstanden og motortemperaturen. Vent, til enheden er afkølet, og start igen.

Hvad er den maksimale partikelstørrelse i det pumpede vand?

Pumpen er egnet til rent og gråt vand med fine urenheder op til 5 mm i diameter. Større partikler kan tilstoppe pumpehjulet.

Kan jeg forlænge strømkablet?

Det anbefales ikke at forlænge kablet. Hvis nødvendigt, brug en forlængerledning med et tværsnit på mindst 1,5 mm² og en længde på højst 10 m. Sørg for beskyttelse mod fugt.

Hvordan udluftes pumpen før første start?

Sænk pumpen helt ned i vandet. Tilslut trykslangen og tænd pumpen i et par sekunder for at fjerne luft. Gentag, hvis pumpen ikke pumper vand.

Pumpen slukker ikke automatisk. Hvad gør jeg?

Kontroller, om niveausensoren er blokeret. Rens flyderen for aflejringer. Sørg for, at pumpen står vandret. Hvis problemet fortsætter, kontakt service.

Kan pumpen bruges til havvand?

Nej, pumpen er kun beregnet til ferskvand. Havvand forårsager korrosion og beskadigelse af plastdele og pakninger.

Hvad er anbefalingerne til opbevaring af pumpen om vinteren?

Før vinteren tømmes pumpen for vand, rengøres og tørres. Opbevares et tørt, frostfrit sted. Det anbefales at opbevare i original emballage.

BRUGSANVISNING SCP 12000 LEVEL SENSOR KARCHER

Generelle henvisninger ... DA ...1

Sikkerhedsanvisninger .... DA ...2

Betjening ..... DA ...3

Pleje, vedligeholdelse .... DA ...4

Transport ..... DA ... 4

Hjælp ved fejl ..... DA ...6

Tekniske data ..... DA ...7

Generelle henvisninger

Kære kunde

Læs original brugsanvisning in- den første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Tag venligst stadig højde for at klistermærket „100% Tested“ under ingen omstændighed må fjernes fra pumpen. Efter fjernelsen af klistermærket gives der ikke længere garanti for pumpens tæthed.

Bestemmelsesmæssig anvendelse

Denne maskine blev udviklet til privat brug og er ikke beregnet til erhvervsmæssig brug.

Producenten garanterer ikke for eventuelle skader som blev forårsaget af ikke bestemmelsesmæssigt brug eller ukorrekt betjening af apparatet.

Maskinen er primært beregnet til dræning ved oversvømmelse, men også til om- og udpumpning af beholder, til udtagelse af vand fra brønde og skakter, som også til dræning af både og lystbåde, såfremt det handler sig om ferskvand.

Godkendte transportvæsker: SCP 12000 (klarvandspumpe)

■ Vand med en tilsmudsningsgrad op til kornstørrelse 5mm
■ Svømmehalsvand (bestemmelses-mæssig dosering af additiver forudsat)
■ Sæbevand

■ Vand med en tilsmudsningsgrad op til kornstørrelse 25mm
■ alle transportvæsker af pumpe SCP 12000

⚠️Advarsel

Der må ikke transporteres ætsende, let brændbare eller eksplosive stoffer (f.eks. benzin, petroleum, nitro-fortyndingsvæske), fedtstoffer, olie, saltvand og kloakvand fra toiletanlæg som også tilslammet vand der ikke flyder. Temperaturen af de transporterede væsker må ikke overstige 35°C.

Maskinen er ikke beregnet til permanent pumpefunktion eller til stationær installation (f.eks. løfteanlæg, spring-vandspumpe).

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Symbolerne i driftsvejledningen

Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

Advarsel

Sikkerhedsanvisninger

Livsfare

Hvis sikkerhedsanvisningerne sættes til siden, er der livs fare på grund af el-strøm!

• Kontroller altid tilslutningsledningen og netstikket for skader, før højtryksrenseren tages i brug. En beskadiget tilslutningsledning skal udskiftes af en autoriseret kundeserviceafdeling/el-installatør med det samme.
  ■ Alle el-stikforbindelser skal anbringes i områder der ikke kan overskyldes.
  Uegnede forlængerledninger kan være farlige. Benyt udelukkende hertil godkendte og mærkede forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug. Den anvendte forlængerlednings stik og tilkobling skal være vandtæt.
• Tilslutningskablet og niveaukontaktens kabel må ikke bruges til at transportere eller fastgøre maskinen.
  ■ Træk i stikken og ikke i ledningen for at fjerne apparatet fra strømforsyningen.
  Træk tilslutningskablet ikke over skarpe kanter og sørg for at kablet ikke klemmes ind.
  Den angivne spænding på typeskiltet skal stemme overens med strømforsyningens spænding.
  For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.

Bemærk el-beskyttelsesindretninger: I svømmebassiner, damme og spring-vand må dykpumper kun anvendes over eb fejlstrøm-beskyttelseskontakt med en nominel fejlstrøm på max.

30mA. Hvis der er personer i svømme-bassinet eller dammen må pumpen ikke anvendes.

Af sikkerhedsgrunde anbefaler vi principielt at maskinen anvendes over en fejlstrøm-beskyttelseskontakt (max. 30mA).

El-tilslutningen af maskinen må kun gennemføres af en el-installatør. De nationale bestemmelser skal overholdes!

I ∅strig skal pumper, som bruges i svømmebassiner og damme og som er udstyret med en fast tilslutningsledning, ifølge ÖVE B/EN 60555 part 1 til 3 fødes via en ÖVE-afprøvet isolerings-transformer, hvorved netspændingen sekundært ikke må overskride 230V.

■ Dette apparat er ikke beregnet til brug af personer (inklusive børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke har erfaringer med brugen og/eller kendskab til brugen, med mindre de er under opsyn af en person som er ansvarligt for deres sikkerhed eller blev anvist i brugen af apparatet. Børn skal være under opsyn for at sørge for, at de ikke leger med apparatet.

Forudsætninger til stabiliteten

Forsigtig

Før hvert arbejde med eller på maskinen, skal der sørges for stabilitet for at undgå ulykker eller beskadigelser.

- Maskinens stabilitet er garanteret, hvis den sættes på en plan overflade.

Betjening

Beskrivelse af apparat

1 Nettilslutningskabel med stik
2 Niveauafbryder (IQ level sensor)
3 Ventilationstast
4 Bæregreb
5 Slangetilslutning1" (25.4 mm) og 1 1/4 " (31.7 mm)
6 Fladtætning
7 Kontraventil
8 Kabelbinder

Forberedelse

Før pumpen tages i brug, skal sikkerhedsanvisningerne overholdes!

Figur A

→ Ved en/4" (31.7 mm) slange, skal slangetilslutningen forinden saves over.

Figur B

→ Læg fladtætningen ind i sugeslangens tilslutningsstykke. Hvis det skal forhindres, at vandet i slangen, hhv. vandet som står over pumpen løber tilbage efter maskinen blev afbrudt, anbefaler vi brugen af den vedlagte kontraventil. Inden kontraventilen bruges, skal fladtætningen fjernes. Sørg for korrekt placering.

→ Skru slangetilslutningen på pumpen

→ Skub slangen på slangetilslutningen og fastgør den med en egnet slangebøjle

Bemærk:

Jo større slangens diameter er og jo kortere slangens længde er, desto større er transportkapaciteten.

Figur C

→ Ved arbejder uden forfilter, skal klapfødderne foldes ud (kun SCP 12000). Forfilteret kan købes som ekstratilbehør.

Figur D

→ I automatikdrift stilles IQ Level sensoren til den ønskede tændingshøjde.

Efter behov kan IQ Level Sensoren fjernes opad fra styringsskinnen og placeres separat.

Figur E

→ Opstil pumpen sikkert i transportvæsken eller dyk den ind igennem et tov som er fastgjort på grebet.
Indsugningsområdet må ikke helt eller delvis blokeres af forureninger.

Figur F

→ Ved opstilling af pumpen skal der tages hensyn til at pumpen godt nok kan dykkes ind til en max. dybde (h1) på 9 m, men kun har en max. transporthøjde (h2) på 7 m (SCP 1200) hhv. 8 m (SDP 14000).

Transporthøjden betegner højdeforskellen mellem vandniveauet og van-dets udløb i enden af transportslangen. Den max. transporthøjde skal overholdes for at pumpen kan transportere. Det skal der tages hensyn til under hele pumpeprocessen fordi transporthøjden stiger med et synkende vandniveauet (pga. udpumpningen).

Drift

For at pumpen selvstændigt kan suge, skal væskestanden være mindst 3 cm (SCP 12000), hhv. 8 cm (SDP 14000).

Hvis væskestanden er ringere end 4cm (kun SCP 12000), gå frem som beskrevet i kapitel "Fladsugning".

→ Sæt netstikket i.

IQ Level sensoren styrer pumpeprocessen. Hvis væskestanden når IQ Level Sensoren starter pumpen. Hvis væskestanden synker under IQ Level Sensoren, afbrydes pumpen automatisk efter 10 - 60 sekunder, tilpasset til omgivelsesforholdene. Tilpasningen til den nødvendige efterløbs-/pumpetid gennemfører pumpen automatisk. Denne indstilling gemmes 24 timer, hhv. indtil netstikket trækkes ud. Hvis netstikket trækkes inden 24 timer er afsluttet eller hvis 24 timer er over, sætter pumpen efterløbs-/pumpetiden automatisk tilbage til standardværdien på 10 sekunder.

Optimeringen af efterløbs-/pumpetiden for-hindrer en hurtig ind- og udkobling af pum-pen ved hurtig stigende vandhøjde.

Jo højere IQ Level Sensoren placeres, desto mere effektiv arbejder pumpen i dette tilfælde.

Bemærk:

Tørløb fører til en øget slitage, ved tørløb skal pumpen frakobles indenfor 3 minutter.

Fladsugning (kun SCP 12000)

I fladsugningsdrift kan væsker opsuges op til en resterende højde på 1 mm.

→ Fold klapfødderne sammen
→ Indstil IQ Level sensoren til den laveste koblingshøjde (helt nede på styringsskinnen).
→ Ved resterende væsker med en højde på mindre end 20 mm skal ventilations- tasten trykkes, eller pumpens netstik trækkes ud og sættes ind flere gange indtil væske opsuges.

Efter brug

→ Træk netstikket ud af stikkontakten.

Pleje, vedligeholdelse

Risiko

Før alle service- og vedligeholdelsesarbejder skal maskinen afbrydes og stikket trækkes ud.

Pleje

OBS

Tilsmudsninger kann danne aflejringer og føre til funktionsfejl.

→ Efter hver brug skal pumpen skyldes med klart vand.
Især efter transporten af klorholdigt vand eller andre væsker, som efterlader rester.
→ Til garanti for en pålidelig kobling af pumpen, bør IQ Level Sensoren regelmæssigt (mindst hver 2 - 3 måneder) renses med en klud.

Vedligeholdelse

Højtryksrenseren er vedligeholdelsesfri.

Transport

Forsigtig

Tag hensyn til maskinens vægt under transporten (se tekniske data) for at undgå ulykker og personskader.

Manuel transport

→ Løft maskinen ved hjælp af grebet og bær den.

Transport i køretøjer

→ Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig.

Opbevaring

Forsigtig

Tag hensyn til maskinens vægt ved valg af opbevaringssted (se tekniske data) for at undgå ulykker og personskader.

Opbevaring af damprenseren

→ Maskinen opbevares et frostfrit sted.

Ekstratilbehør

Figurerne til det efterfølgende listede ekstratilbehør findes på side 4 i denne vejledning.

6.997-346.0	Sugeslange metervare1" (25,4mm) 25m	Vakuumfast spiralslange til tilskæring af individuelle slangelængder. Kan anvendes som individuelt sugesæt, hvis den kombineres med tilkoblingsstykker og sugefilter.
6.997-353.0	Forfilter af rustfrit stål Det aftagelige forfilter af rustfrit stål forøger dykkepumpens funktionssikkerhed og beskytter pumpens løbehjul imod tilstopning.
6.997-418.0	Pumpetilslutningsstykke G1 1/4 (41,9 mm) inkl.kontraventil	Vakuumfast tilslutning til pumpens slanger.Passende til 1"(25,4 mm) eller 11/4"(31,7 mm) slanger. Med G 1 1/4 (41,9 mm) tilslutningsgevind, inkl. omløbermøtrik, to pumpe-tilslutningsstykker, fladtætning og kontraventil. Sætkontraventilen i i stedet for fladtætningen for at reducere vandets returnering ind i pumpen.
6.997-419.0	Flad slange - sæt 1"(25,4 mm), 10 m	Bøjelig flad slange af PVC og lærredsindlægmed galvaniseret slangeklemme 25-40 mm.Særlig anbefalet ved oversvømmelser til bort-transport af vand. Max. arbejdstryk: 0,4-0,5 MPa (4-5 bar).

Hjælp ved fejl

⚠ Risiko

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Fejl Årsag Afhjælpning
Transportkapaciteten reduceres	Indsugningsområdet til-stoppet	Træk stikket og rengør indsugnings-området
Transportkapacitet for lav	Pumpens transportkapa-citet er afhængigt af trans-porthøjden, slangens diameter og slangens længde	Tag højde for den max. transporthøjde, se tekniske data, vælg evt. en anden diameter eller en anden længde til slangen
Pumpen kører men transporterer ikke	Luft i pumpen Tryk ventilat	ionstasten eller pumpens stik skal flere gang sættes i og trækkes ud indtil væske suges ind.
	Indsugningsområdet til-stoppet	Træk stikket og rengør indsugnings-området
	Vandspejl under den mini-male vandstand	Dyk pumpen dybere ind i transportvæ-sken eller gå frem hos SCP 12000 som forklaret i kapitel "Fladsugning".
	Max. transporthøjde over-skredet	Tilpas den max. transporthøjde iht. be-skrivelsen i kapitel "Forberedelse / figur F".
Pumpen starter ikke eller standser pludse-ligt under driften	Strømforsyningen afbrudt	Kontroller sikringer og el-forbindelser
	Termokontakten har af-brudt pumpen på grund af overophedning	Træk stikket, pumpen skal køles ned, rengør indsugningsområdet, tørkørsel skal forhindres
	Snavspartikler sidder fast i indsugningsområdet	Træk stikket og rengør indsugnings-området
	IQ Level sensor standser pumpen	Kontroller IQ Level sensorens position.
Pumpen afbrydes el-ler tændes ikke selv-om IQ Level sensoren er indstillet.	IQ Level sensor er til-smudset	Rens IQ Level sensoren med klart vand og en klud.
Pumpen tændes og slukkes flere gange efter hinanden.	Returnerende vand fra slangen tænder pumpen igen	Brug den vedlagte kontraventil

Vores Kärcher-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsugeren. Se adressen på bagsiden.

Tekniske data

		SCP 12000 SDP 14000
Spænding V 230 - 240 230 - 240
Strømtype Hz 50 50
Ydelse Pnom.	W 600	800
Beskyttelsesklasse I I

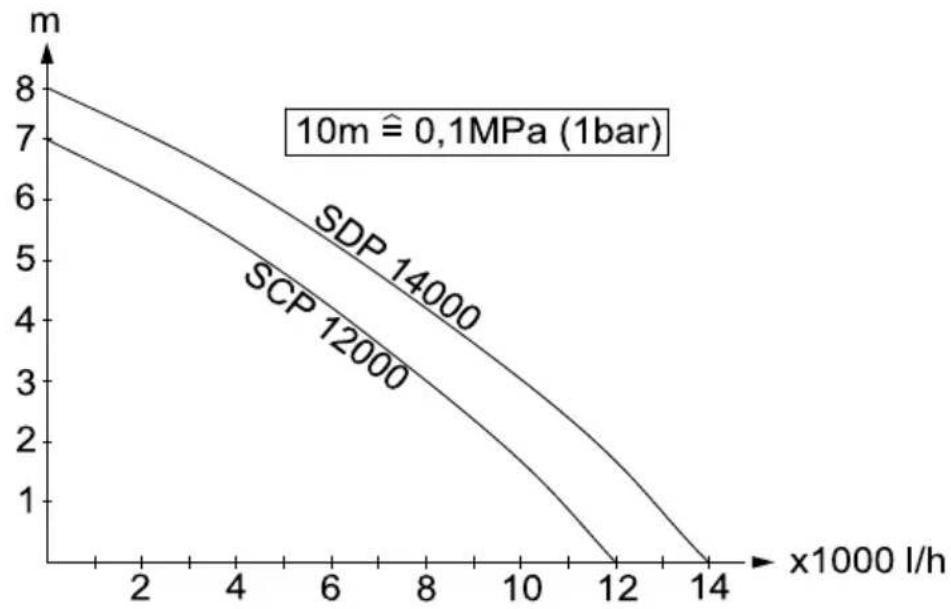

Max. transportkapacitet* l/h 12000 14000
Max. tryk MPa	(bar)	0,07(0,7)	0,08(0,8)
Max. transporthøjde m 7		8
Max. dykdybde	m	8	8
Max. kornstørrelse af transporterba-re snavspartikler	mm	5	25
Max. fedstofindhold i vandet	kg/m 3	2,0	10
Vægt	kg 6,5	6,8

Forbehold for tekniske ændringer!

*Den max. transportmængde er et resultat af målingen uden isat kontraventil.

Den mulige transportkapacitet er større:

• jo ringere opsugnings- og transporthøjden er
• jo større diameteren af de brugte slanger er
• desto kortere de brugte slanger er
• jo ringere tryk forårsager det tilsluttede tilbehør

Innholdsfortegnelse

Tillatte matevæsker:

SCP 12000 (rentvannspumpe)

Temperatur på væsker som pumpes må ikke være over 35°C.

Sikkerhetsanvisninger

⚠Livsfare

■ Trekk i støpselet, ikke i nettkabelen när du skal koble maskinen fra nettet.

■ Ikke trekk nettkabelen over skarpe kanter, og ikke klem den fast.

- Maskinen står støtt när den står på et flatt underlag.

Betjening

→ Ved en 1/4 “(31,7 mm) slange må slangekoblingen først sages av.

Figur B

→ Legg flatpakning i slangekoblingsstykket.

Forfilter kan leveres som speailatilbehør.

Figur D

Da pumpen suger på egenhånd må væskenivået være minst 3 cm (SCP 12000) eller 8 cm (SDP 14000).

Dersom væskenivået er mindre enn 4 cm (kun SCP 12000), som beskrevet i kapittel Flat suging.

→ Sett i støpselet.

IQ Level Sensor styrer pumpeprosessen.

Säkerhetsanvisningar

Livsfara
