BRUGSANVISNING LC 48 HUSQVARNA

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen. Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta. Please read the operator's manual carefully and make sure you understand the instructions before using the machine. Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug aldrig maskinen, hvis der er personer, især børn, eller husdyr i nærheden.

Pas på udslyngede genstande og rikochettering.

Pas på den roterende kniv. Pas på hænder og fødder.

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Pas på den roterende kniv. Pas på hænder og fødder.

Brug aldrig maskinen indendørs eller i lokaler uden ventilation.

Udstødningsgasserne indeholder kulilte, som er en lugtfri, giftig og livsfarlig gas.

Eksplosionsfare

Tank aldrig med motoren i gang.

Meget varm overflade.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

Brug altid beskyttelseshandsker.

Regelmæssig rengøring kræves.

Visuel kontrol.

Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde.

Kontrol og/eller vedligeholdelse skal udføres med slukket motor; slip motorbremsebøjlen.

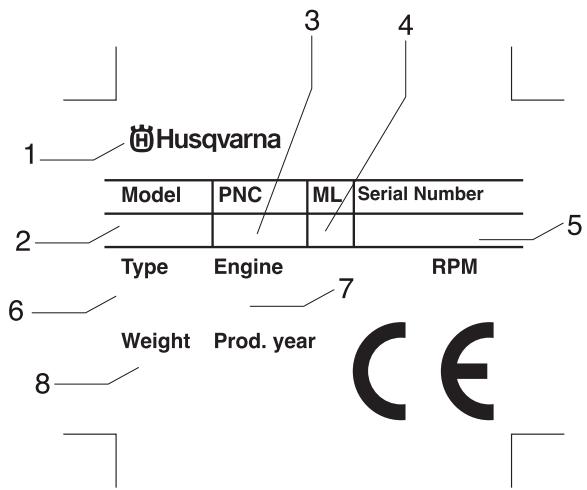

1 Husqvarna Model PNC ML Serial Number 2 Type Engine RPM 6 Weight Prod. year 7 8 CE

1 Producent
2 Model
3 Produktnummer
4 Revisionnummer
5 Serienummer
6 Type
7 Motorinformation
8 Vægt

Forberedelser, inden en ny plæneklipper tages i brug

• Læs brugsanvisningen omhyggeligt igennem.
• Kontrollér skæreudstyrets montering og justering. Se instruktionerne i afsnittet Montering.
• Tank brændstof, og fyld olie på motoren. Se instruktionerne i afsnittet Brændstofhåndtering.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En plæneklipper kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan medføre alvorlige – endog livsfarlige – personskader. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

ADVARSEL! Langvarig indånding af motorens udstødningsgas kan være sundhedsskadelig.

Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

Indhold

SYMBOLFORKLARING

Symbolforklaring 20

Forberedelser, inden en ny plæneklipper tages i brug. 21

INDHOLD

Indhold 22

HVAD ER HVAD?

Hvad er hvad på plæneklipperen? 23

Hvad er hvad på plæneklipperen? 24

SIKKERHEDSINSTRUKTIONER

Maskinens sikkerhedsudstyr 25

Generelle sikkerhedsinstruktioner 26

Generelle arbejdsinstruktioner 27

MONTERING

Montering af styr 29

Afmontering og montering af knivblad 29

BRÆNDSTOFHÅNDTERING

Drivmiddel 31

START OG STOP

Start og stop 32

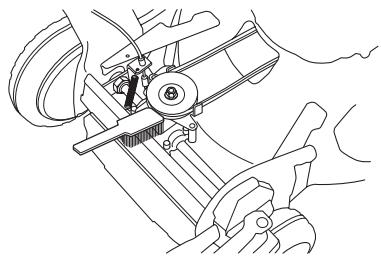

VEDLIGEHOLDELSE

Vedligeholdelse 33

Luftfilter 33

Tændrør 33

Lyddæmper 33

Kniv 33

Olieskift 34

Rengøring af klippekappen 35

Indstilling af koblingswire 35

Dagligt eftersyn 35

Ugentligt eftersyn 35

Månedligt eftersyn 35

TEKNISKE DATA

Tekniske data 36

Hvad er hvad på plæneklipperen? LC 48, LC 48V, LC 48VE

1 Håndtag / styr
2 Drev
3 Starthåndtag
4 Græssamler
5 Brændstoftank
6 Klippehøjdeindstilling
7 Luftfilter
8 Tallerkenfjeder
9 Knivbolt
10 Knivfæste
11 Kniv/skæreudstyr

12 Tændrør
13 Klippeskjold
14 Lyddæmper
15 Vandtilslutning
16 Olietank
17 Bagskjold
18 Motorbremsebøjle
19 Brugsanvisning
20 Spredningsprop
21 Elstart

Hvad er hvad på plæneklipperen? LB 48, LB 48V

1 Håndtag / styr
2 Koblingsgreb
3 Starthåndtag
4 Brændstoftank
5 Klippehøjdeindstilling
6 Luftfilter
7 Tallerkenfjeder
8 Knivbolt
9 Knivfæste

10 Kniv/skæreudstyr
11 Tændrør
12 Klippeskjold
13 Lyddæmper
14 Vandtilslutning
15 Olietank
16 Motorbremsebøjle
17 Brugsanvisning
18 Sideudkast

ADVARSEL! Ved enhver anvendelse af maskinen skal der bruges personligt beskyttelsesudstyr.

- Handsker skal anvendes, när det behøves, f.eks. ved montering, inspektion eller rengøring af skæreudstyret.

- Brug altid kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.

Beklædningen bør i øvrigt være tætsiddende, dog uden at hæmme din bevægelsesfrihed.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Følg de instruktioner for kontrol, vedligeholdelse og service, der er nævnt i dette afsnit.

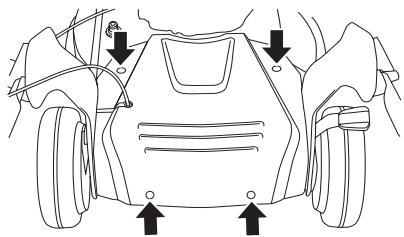

Klippeskjold og afskærmning

Afskærmningen er konstrueret til at mindske risikoen for klemmeskader og til at opfange en sprunget drivrem. Kontrollér, at afskærmningen er hel, og at den er ordentligt fastspændt.

- Kontrollér, at motorbremsen fungerer ordentligt og er intakt.

Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.

Giv fuld gas, og slip derefter bremsebøjlen.

Motorbremsen skal altid være justeret, så motoren standser inden for 3 sekunder.

Lyddæmper

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren.

ADVARSEL! Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

I områder med varmt og tørt klima kan risikoen for antændelse af brandbart materiale være overhængende. Disse områder kan være reguleret ved lov med krav om, at lyddæmperen skal være forsynet med godkendt gnistfangernet.

For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes.

ADVARSEL! Lyddæmperen er meget varm både under og et stykke tid efter brugen. Rør ikke lyddæmperen, hvis den er varm!

• Brug aldrig en maskine med en defekt lyddæmper.
• Kontrollér, at lyddæmperen sidder godt fast og er intakt.

SIKKERHEDSINSTRUKTIONER

Skæreudstyr

Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. Sørg for, at kniven altid er velslebet og korrekt afbalanceret. Se også anvisningerne under overskriften Vedligeholdelse.

Kontrollér skæreudstyret. Anvend aldrig sløvt, revnet eller beskadiget udstyr.

Kontrollér også, at knivbolten er hel, og at motorakslen ikke er bøjet.

Ved skift af knive eller knivfæste skal spændeskive og tallerkenfjeder altid udskiftes.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Generelle sikkerhedsinstruktioner

• En plæneklipper er udelukkende konstrueret til græsslåning. Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er de knive, vi anbefaler i kapitlet Tekniske data.
• Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.
• Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

• Ved enhver anvendelse af maskinen skal der bruges personligt beskyttelsesudstyr. Se instruktionerne i afsnittet Personlige værnemidler.
• Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.
• Brug aldrig andet tilbehør end det, som er anbefalet i denne brugsanvisning. Se instruktionerne i afsnittene Skæreudstyr og Tekniske data.

ADVARSEL! Et forkert skæreudstyr kan øge risikoen for ulykker.

- Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se instruktionerne i afsnittet Vedligeholdelse. Før hver anvendelse:

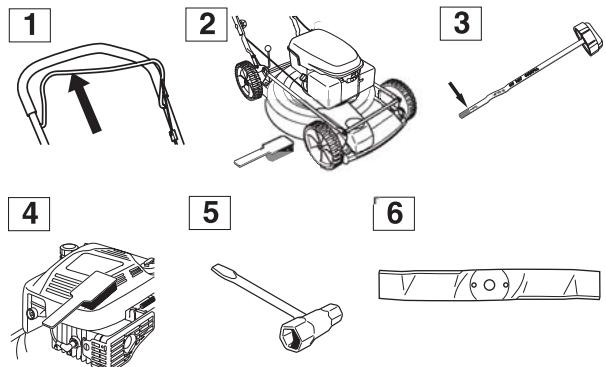

1 Kontrollér, at motorbremsen fungerer ordentligt og er intakt. Se instruktionerne under overskriften Kontrol af bremsevirkning.
2 Kontrollér, at samtlige håndtag og betjeningsgreb er intakte og fri for olie.
3 Kontrollér, at lyddæmperen sidder godt fast og er intakt.
4 Kontrollér, at alle plæneklipperens komponenter er fastspændte, og at de ikke er beskadigede eller mangler.
5 Kontrollér, at kniven er intakt og fri for revner. Udskift kniven om nødvendigt.

Start

ADVARSEL! Langvarig indånding af motorens udstødningsgas kan være sundhedsskadelig.

• Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret korrekt.
• Start aldrig maskinen indendørs. Vær bevidst om faren ved indånding af motorens udstødningsgasser.
• Sørg for at arbejdsområdet er tilstrækkeligt oplyst for at skabe et sikkert arbejdsmiljø.
• Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med skæreudstyret. Brugeren er ansvarlig for farer og risici over for mennesker og ejendom.

- Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.

• Vikl aldrig startsnoren rundt om hånden.

ADVARSEL! Brændstof og brændstofdampe er meget brandfarlige. Vær forsigtig ved håndtering af brændstof og motorolie. Tænk på faren for brand og eksplosion samt risikoen ved indånding.

• Fyld aldrig brændstof på maskinen, när motoren kører.
• Sørg for god ventilation ved tankning og oliepåfyldning.
• Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter.

1 Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.
2 Hvis du har spildt brændstof eller motorolie på dig selv eller dit tøj, skal du skifte tøj.
3 Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger.

• Ved længere tids opbevaring og transport af plæneklipperen skal brændstof- og motorolietankene tømmes. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med det overskydende brændstof eller motorolie.
• Opbevar plæneklipperen og brændstoffet, så en evt. lækage og evt. dampe ikke kan komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere, varmeapparater eller lignende.
• Ved opbevaring af brændstof skal særligt egnede og godkendte beholdere bruges.

Generelle arbejdsinstruktioner

ADVARSEL! Dette afsnit behandler de grundlæggende sikkerhedsregler for arbejde med en plæneklipper. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med plæneklippere. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

Grundlæggende sikkerhedsregler

• Hold øje med omgivelserne:
- For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen.
- For at sikre at førnævnte ikke risikerer at komme i berøring med skæreudstyret.
- Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen. Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet.
- Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

• Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag.
• Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.
• Plæneklipperen bør ikke anvendes på hældninger over 30 grader.
• Motoren skal blokeres ved transport over et område, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.

Bremsebøjlen må aldrig være permanent fastgjort til håndtaget, när maskinen er i gang.

Følg ovennævnte punkter, men brug aldrig en plæneklipper, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke.

Grundlæggende klippeteknik

ADVARSEL! Sørg for, at hænder og fødder ikke kommer i nærheden af skæreudstyret, när motoren er i gang.

Generelt

• Græsslåning på skråninger kan være farligt. Anvend ikke plæneklipperen på meget stejle skråninger.
• Plæneklipperen bør ikke anvendes på hældninger over 30 grader.
• Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.
• Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen.
• Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.
• Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. En bøjet aksel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.
• Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader.
• Klip aldrig mere end 1/3 af græsets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontrollér derefter resultatet, og gå ned til den passende højde Hvis græset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.

- Løb aldrig med maskinen, när den er i gang. Man skal altid gå med plæneklipperen.

Vær særlig opmærksom, når du trækker maskinen mod dig under arbejdet.

Klippehøjde

Afbryd motoren, inden klippehøjden ændres.

Klippehøjden kan justeres til fem forskellige positioner, mm

Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder.

Indstilling af klippehøjde

Afbryd motoren, inden klippehøjden ændres.

Indstil klippehøjden med klippehøjdereguleringen på plæneklipperens højre side.

- For at opnå lavere klippehøjde skal armen føres mod højre og derefter frem.

- For at opnå højere klippehøjde, skal armen føres mod højre og derefter bagud.

Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder.

Montering af styr

Pas på ikke at beskadige wirer og kabler, när du folder styret sammen.

Løft styret op, så styrets øverste rørkonstruktion er midt for styrets nederste del. Spænd grebet fast til.

Afmontering og montering af knivblad

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skæreudstyret. Knivene er meget skarpe og kan let give anledning til skæreskader.

Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde.

Tøm altid benzintanken, inden du lægger plæneklipperen på siden.

Demontering

• Skru bolten af, som holder kniven.

• Afmonter bolt, spændeskive og tallerkenfjeder.
• Afmonter kniven.

Montering

• Anbring kniven, så æggene vender med rotationsretningen.
• Monter tallerkenfjederen, og sørg for, at den centreres ordentligt på motorakslen.

- Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.

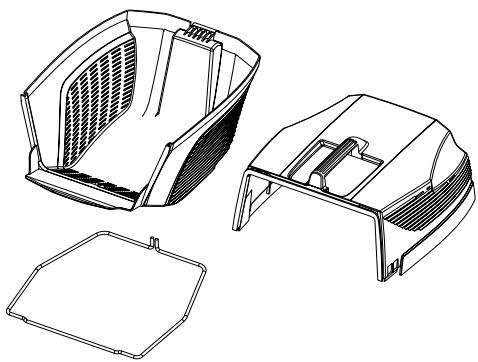

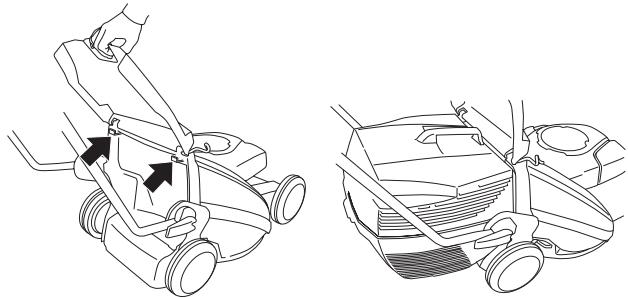

Montering af opsamler

- Løft det bagest skjold og hæng græsbeholderen op.

Løft sidekappen op og anbring sideudkastet på akslen.

LB48, LB48V, er en græsslåmaskine med spredningsfunktion.

LC48, LC48V, LC 48VE, kan anvendes med spredningsfunktion på følgende måde:

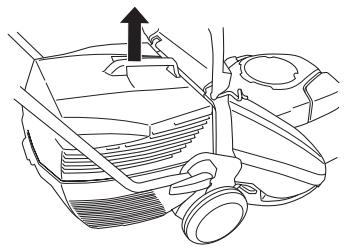

Løft det bageste skjold og løft beholderen ud.

Sæt spredningsproppen i opsamlingskanalen.

ADVARSEL! Sørg for god luftventilation ved al brændstofhåndtering.

Benzin

• Brug blyfri kvalitetsbenzin Du kan bruge blyholdig benzin, hvis du ikke kan skaffe blyfri benzin.
  • Brug benzin med et oktantal på mindst 77.
• Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

Motorolie

Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader.

• Anvend HUSQVARNA firetaktsolie for at opnå det bedste resultat og den bedste funktion.
• Hvis HUSQVARNA firetaktsolie ikke er tilgængelig, kan du anvende en anden firetaktsolie af høj kvalitet. Kontakt din forhandler ved valg af olie. Generelt anbefales SAE 30.
• Brug aldrig olie, der er beregnet til totaktsmotorer.

Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader.

Olieniveau

Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet.

Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden.

SABRUM - DO NOT CORNAL

Anvend kun en anbefalet motorolie. Se kapitlet Tekniske data.

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Tank aldrig med motoren i gang.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning.

Flyt altid maskinen væk fra tankningsstedet inden start.

Påfyld ikke for meget benzin. Lad der være ca. 35 mm op til tanklåget, så benzinen kan udvide sig.

Tør rent rundt om tankdækslet. Rengør benzin- og olietanken jævnligt. Brændstoffiltret skal udskiftes mindst én gang om året. Urenheder i tankene forårsager driftsforstyrrelser.

Flyt altid maskinen ca. 3 meter fra tankningsstedet inden start.

ADVARSEL! Inden start skal du være opmærksom på følgende:

Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage personskader.

Flyt altid maskinen væk fra tankningsstedet inden start.

Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande.

Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Start

Sørg for, at tændkablet sidder ordentligt på tændrøret.

Træk motorbremsebøjlen helt imod det øverste håndtag med venstre hånd.

Tag fat i starchåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starchåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

LC 48VE er udstyret med elstart, som benyttes på følgende måde.

• Før den elektroniske starter benyttes første gang, skal batteriet oplades. Se anvisningerne i afsnittet Vedligeholdelse.
  • Folde motorbremsebøjlen ind mod styret.
• Isæt tændingsnøglen, og tryk på den.

Maskinerne er selvkørende med drivbaghjul. Træk koblingsgrebet imod dig for at få træk på hjulene.

Tøm græssamleren, LC48, LC48V

- Løft det bageste skjold og løft beholderen ud.

• Vend beholderen, så den tømmes for al græs.

ADVARSEL! Inden rengøring, reparation eller inspektion skal du kontrollere, at skæreudstyret er standset helt. Fjern tændrørskablet fra tændrøret.

Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

• Karburatorforstyrrelser
- Startproblemer
• Dårlig effekt
- Unødvendig slitage på motorens dele.
• Unormalt højt brændstofforbrug.

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

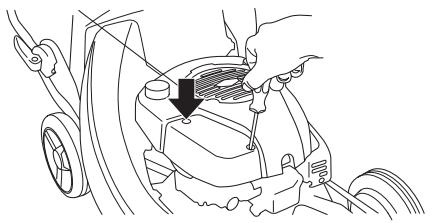

Rengøring af luftfilter

Fjern luftfilterkappen.

Tag luftfiltret af, og kontrollér, at det er intakt. Isæt et nyt luftfilter, hvis det gamle virker defekt.

Sørg for, at luftfiltret slutter helt tæt til filterholderen, når du monterer det.

Tændrør

ADVARSEL! Lyddæmperen er meget varm både under og et stykke tid efter brugen. Rør ikke lyddæmperen, hvis den er varm!

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er

tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

0,5 mm

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder.

Lyddæmper

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren.

Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen.

Brug aldrig en maskine med en defekt lyddæmper.

ADVARSEL! Benyt altid kraftige arbejdshandsker ved reparation af skæreudstyret. Knivene er ekstremt skarpe og kan nemt give snitsår.

Det er vigtigt, at kniven er skarp og korrekt afbalanceret. Skru bolten af, som holder kniven, og indlevér kniven til et serviceværksted mindst én gång om året til slibning og afbalancering. Et passende tidspunkt herfor er ved klippesæsonens afslutning.

Hvis kniven eller knivfæstet skal udskiftes, skal du samtidigt udskifte knivbolt, spændeskive og tallerkenfjeder.

Når du monterer kniven igen, skal bolten spændes med et moment på 45-60 Nm. Se instruktionerne i afsnittet Montering.

Hvis kniven slår mod fremmedlegemer som sten, rødder eller lignende, glider kniven mod knivfæstet. Derfor kan knivfæstets anlægsoverflade se lidt slidt ud, hvilket er helt i orden. Det er en sikkerhedsforanstaltning, som formindsker risikoen for, at motorakslen bøjes.

Olieskift

Motorolien skal skiftes årligt og for hver 25 arbejdstimer.

Gør følgende ved olieskift:

• Tøm benzintanken ved at køre maskinen tør.
• Fjern tændkablet fra tændrøret.
• Skru bolten af, som holder kniven.

- Løsn skruerne, som holder beskyttelsesafskærmningen, og løft afskærmningen af.

- Olien kan aftappes fra undersiden ved at løsne olieproppen. Glem ikke at sætte olieproppen på, før der igen fyldes olie på.

Forhør dig på den nærmeste benzintank om, hvor du kan komme af med den overskydende motorolie.

- Påfyld ny motorolie af god kvalitet. Se kapitlet Tekniske data.

- Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet. Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden.

OUTRUS TO NOT OBTUUL

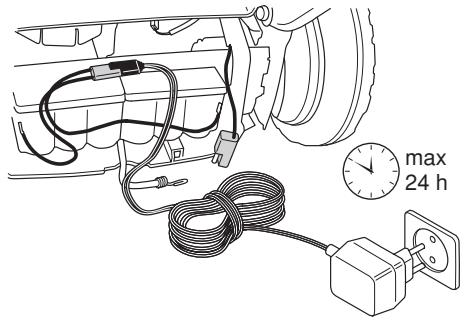

Opladning af batteri

Batteriet kan oplades på følgende måder:

- Tilslut batteriladeren, og oplad batteriet i maks. 24 timer.

max 24 h

Drev og gearkasse

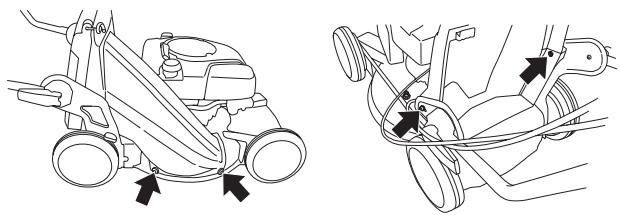

LC 48V, LC 48VE

• Løft det bageste skjold og løft beholderen ud.
- Fjern opsamlingskappens 4 skruer og løft kappen væk.

• Sørg for, at hjul og hjulaksler er rene og fri for løv, græs osv. Det er også vigtigt at holde rent omkring gearkassen til drevet.
• Afmonter afskærmningen ved at skrue skruerne af.

- Træk derefter beskyttelseskappen opad.

VEDLIGEHOLDELSE

- Rengør gearkassen med en børste. Kontrollér også, at drivremmen og remhjulet er fri for defekter som f.eks. revner.

Rengøring af klippekappen

- Sæt en vandslange til klippekappens tilslutning.

Skrab resterne væk med den skraber, der følger med maskinen.

Nedenfor følger nogle generelle vedligeholdelsesinstruktioner.

Dagligt eftersyn

1 Kontrollér, at motorbremsebøjlen fungerer sikkert.
2 Børst plæneklipperen ren for løv, græs og lignende.

3 Kontrollér olieniveauet.
4 Rens startaggregaternes luftindtag. Kontrollér startaggregaterne og startsnoren.
5 Kontrollér, at skruer og møtrikker er spændte.
6 Kontrollér skæreudstyret. Brug aldrig sløve, revnede eller beskadigede knive.

Ugentligt eftersyn

1

2

3

1 Rens luftfilteret. Udskift om nødvendigt.
2 Rens tændrøret. Kontrollér, at elektrodeafstanden er 0,51 mm.
3 Rengør køleribberne på cylinderen.

Månedligt eftersyn

1 Kontrollér, at drivremmen er hel og uden synlige defekter.
2 Rengør gearkassen.
3 Kontrollér brændstofffilteret og brændstofslangen. Udskift om nødvendigt.
4 Rengør brændstoftanken indvendigt.

TEKNISKE DATA

Tekniske data

	LC 48	LC 48V	LB 48	LB 48V	LC 48VE
Motor	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cylindervolumen, cm^3	190	190	190	190	190
Omdrejningstal, rpm	2900	2900	2900	2900	2900
Tændingssystem
Tændrør	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Elektrodeafstand, mm	0,5	0,5	0,5	0,5	0,5
Brændstof-/smøresystem
Volumen benzintank, liter	1,2	1,2	1,2	1,2	1,2
Volumen olietank, liter	0,6	0,6	0,6	0,6	0,6
Motorolie	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Vægt
Plæneklippere med tomme tanke, kg	38	38	34	34	43
Lydniveau(se anm. 2)
Lydtrykniveau ved brugerens øre, dB(A)	81	81	79	79	81
Støjemissioner(se anm. 1)
Lydeffektniveau, målt dB(A)	95	95	93	93	95
Lydeffektniveau, garanteret LWA dB(A)	96	96	95	95	96
Vibrationsniveauer(se anm. 2)
Håndtag venstre, m/s^2	6,0	6,0	2,7	2,7	6,0
Håndtag højre, m/s^2	5,0	5,0	4,7	4,7	5,0
Klipning
Klippesystem	3 in 1	3 in 1	2 in 1	2 in 1	3 in 1
Klippehøjden kan justeres til fem forskellige positioner, mm	25-70	25-70	25-70	25-70	25-70
Klippebredde, mm	480	480	480	480	480
Kniv	Fast	Fast	Fast	Fast	Fast
Drev
Hastighed, km/h	-	5,4	-	5,4	5,4

Anm.1: Emission af støj til omgivelserne målt som lydeffekt ( L_WA ) i henhold til Rådets direktiv 2000/14/EF.
Rem. 2: Vibrationer og lydtryk, målt i henhold til EN 836: 1997/A2:2001

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], erklærer hermed, at motorplæneklipperne Husqvarna LC 48, LC 48V, LC 48VE, LB 48 og LB48 V fra og med serienummer 081500001 og fremad opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 22. juni 1998 "angående maskiner" 98/37/EF.
• af den 15. december 2004 "angående elektromagnetisk kompatibilitet" 2004/108/E∅F.
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF.

Oplysninger om støjemissioner fremgår af kapitlet Tekniske data.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige (bemyndiget organ 0404) har udstedt rapporter vedrørende opfyldelse af bestemmelserne i bilag VI til Rådets direktiv af 8. maj 2000 "angående støjemission i miljøet" 2000/14/EF.

Certifikaterne har nummer:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084 - Husqvarna LC 48VE

Huskvarna 13. oktober 2008

Bengt Ahlund, udviklingschef

SYMBOLFORKLARING

Symbolforklaring

Regelmessig renhold er nødvendig.

Visuell kontroll.

Hva er hva på gressklipperen? 41

Hva er hva på gressklipperen? 42

SIKKERHETSINSTRUKSJONER

EF-erklæring om samsvar 55

- Bruk alltid kraftige langbukser. Ikke bruk kortbukser eller sandaler, og gå ikke barbent.

ADVARSEL! Under og en stund etter bruk er lyddemperen meget varm. Lyddemperen må ikke røres når den er varm!

• Bruk aldri en maskin som har defekt lyddemper.
• Kontroller at lyddemperen sitter fast og er uskadd.

SIKKERHETSINSTRUKSJONER

Skjæreutstyr

Kontroller også at knivbolten er hel og at motorakselen ikke er bøyd.

1 Kontroller at motorbremsen fungerer ordentlig og er uskadd. Se anvisninger under overskriften Kontroll av bremseeffekt.
2 Kontroller at samtlige håndtak og hendler er uskadd og fri for olje.
3 Kontroller at lyddemperen sitter fast og er uskadd.
4 Kontroller at gressklipperens samtlige detaljer er trukket til og at de ikke er skadd eller mangler.
5 Kontroller at kniven er uskadd og uten sprekker. Skift kniven om nødvendig.

Start

Bremsebøylen må aldri være permanent forankret i håndtaket når maskinen er i gang.

Hvis oljenivået er lavt, må du fylle på motorolje opp til det øvre nivået på peilepinnen.

ADVARSEL! Følgende forholdsregler reduserer brannfaren:

Påse at tenningskabelen sitter ordentlig på tennpluggen.

ADVARSEL! Under og en stund etter bruk er lyddemperen meget varm. Lyddemperen må ikke røres når den er varm!

Hvis kniven eller knivfestet må byttes, skal man samtidig bytte knivbolt, skive og tallerkenfjær.

Motoroljen skal byttes hvertår og hver 25. arbeidstimearbetstimme.

Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig motorolje.

EF-erklæring om samsvar
