BRUGSANVISNING DTC303 MAKITA

ADVARSEL: Læs og forstå venligst alle anvisninger og sikkerhedsoplysninger i denne brugervejledning og anvisning. Brug til utilsigtede anvendelser kan muligvis medføre alvorlig tilskadekomst eller død.

- Tak fordi du købte vores akku krympeværktøj.

- Læs venligst denne brugsanvisning omhyggeligt og grundigt igennem, inden du forsøger at anvende udstyret. Efter du har læst denne brugsanvisning, skal du opbevare den på et nemt tilgængeligt sted.

Sikkerhedsforanstaltninger

Det følgende er de punkter, som du skal overholde for at forhindre personer i at komme til skade og beskadigelse af materiel.

ADVARSEL: Brugeren kan blive dræbt eller komme alvorligt til skade, hvis dette produkt misbruges.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og ordentligt belyst. Rodede eller mørke områder inviterer til ulykker.
b) Betjen ikke maskiner i eksplosive atmosfærer, som fx ved tilstedeværelse af brændbare væsker, gasser eller støv. Maskiner frembringer gnister, som muligvis kan antænde støv eller dampe.
c) Hold børn og omkringstående personer væk, mens du betjener en maskine. Du kan miste kontrollen pga. distraheringer.

2) Elektrisk sikkerhed

a) Maskinstik skal svare til stikkontakten. Modificer aldrig stikket på nogen måde. Brug ikke nogen adapterstik med jordede maskiner. Ikke-modificerede stik og modsvarende stikkontakter vil reducere risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede overflader, som fx rør, radiatorer, komfurer og køleskabe. Der er en forøget risiko for elektrisk stød, hvis din krop er jordet.
c) Udsæt ikke maskiner for regn eller våde forhold. Vand, som trænger ind i en maskine, vil forøge risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller frakoble maskinen med. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrerede ledninger forøger risikoen for elektrisk stød.
e) Når du anvender en maskine udendørs, skal du anvende en forlængerledning, som er egnet til udendørs brug. Brug af en ledning til udendørs brug reducerer risikoen for elektrisk stød.
f) Hvis anvendelse af en maskine på et fugtigt sted ikke kan undgås, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder. Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær opmærksom, se hvad det er du laver og brug sund fornuft, når du anvender en maskine.
Brug ikke en maskine, mens du er træt eller under indflydelse af stoffer, alkohol eller medicin Et øjebliks uopmærksomhed under anvendelse af maskiner kan muligvis resultere i alvorlig personskade.
b) Brug personligt beskyttelsesudstyr. Bær altid øjenbeskyttelse. Beskyttelsesudstyr, som fx en støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn anvendt til passende forhold vil reducere personskader.
c) Forhindr utilsigtet start. Sørg for, at kontakten er i den slukkede position, inden du tilslutter til en strømkilde og/eller batteripakke, tager maskinen op eller bærer den. Bæring af maskiner med din finger på kontakten eller strømforsyning af maskiner, hvor kontakten er tændt, inviterer til uheld.
d) Fjern alle justeringsnøgler og skruenøgler, inden du tænder for maskinen. En skruenøgle eller en nøgle, der er sidder fast på en roterede del af maskinen, kan muligvis resultere i en personskade.
e) Ræk ikke for langt. Bevar altid korrekt fodfæste og balance. Dette muliggør kontrol over maskinen i uventede situationer.
f) Bær passende beklædning. Bær ikke løst tøj eller smykker. Hold dit hår, din beklædning og dine handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
g) Hvis der er enheder til rådighed for tilslutningen for støvudsugning og opsamlingsfaciliteter, skal du sikre dig, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Lad ikke kendskab opnået via hyppig brug af maskiner gøre dig magelig og ignorere sikkerhedsprincipperne for maskinen. En uforsigtig handling kan forårsage alvorlig tilskadekomst på en brøkdel af et sekund.

4) Brug og vedligeholdelse af maskine

a) Tving ikke maskinen. Brug den korrekte maskine til din anvendelse. Den korrekte maskine vil udføre arbejdet bedre og mere sikkert ved den hastighed, som den er designet til.

b) Brug ikke maskinen, hvis kontakten ikke tænder og slukker for den. Enhver maskine, som ikke kan kontrolleres med kontakten, er farlig og skal repareres.
c) Frakobl stikket fra strømkilden og/eller batteripakken fra maskinen, inden der udføres nogen justeringer, skiftes tilbehør eller maskiner sættes til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af maskinen.
d) Opbevar maskiner, som ikke er i brug, uden for børns rækkevidde og lad ikke personer, som ikke er bekendte med maskinen eller disse anvisninger, anvende maskinen. Maskiner er farlige i hånden på utrænede brugere.
e) Vedligehold maskiner og tilbehør. Kontroller for skævhed eller binding i bevægelige dele, brud på dele eller nogen anden tilstand, som muligvis kan påvirke maskinens funktion. Hvis beskadiget, skal du få maskinen repareret inden brug. Mange uheld forårsages af dårligt vedligeholdte maskiner.
f) Bevar skæreværktøjer skarpe og rene. Korrekt vedligeholdte skæreværktøjer med skarpe skæreægge har mindre tendens til at binde og er nemmere at kontrollere.
g) Brug maskinen, tilbehør og værktøjsbits osv. i overensstemmelse med disse anvisninger, under hensyntagen til arbejdsforholdene og det arbejde, som skal udføres. Brug af maskinen til andre end de tilsigtede betjeninger kan resultere i farlige situationer.
h) Bevar håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader umuliggør sikker håndtering og kontrol af maskinen i uventede situationer.

a) Genoplad kun med den oplader, som er angivet af producenten. En oplader, som er egnet til én type batteripakke, kan muligvis forårsage risiko for brand, när den anvendes med en anden batteripakke.
b) Brug kun maskiner med specifikt udpegede batteripakker. Brug af nogen andre batteripakker kan muligvis forårsage risiko for tilskadekomst og brand.
c) Når en batteripakke ikke er i brug, skal den opbevares væk fra andre metalgenstande, som fx papirklips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan lave en forbindelse fra én terminal til en anden. Kortslutning af batteriterminaler kan muligvis forårsage forbrændinger eller en brand.
d) Under misbrugende forhold kan der muligvis komme væske ud fra batteriet, hvilket du skal undgå kontakt med. Hvis der utilsigtet opstår kontakt, skal der skylles med vand. Hvis væsken kommer i kontakt med øjnene, skal der endvidere opsøges lægehjælp.

Væske, der kommer ud fra batteriet, kan muligvis forårsage irritation eller forbrændinger.

e) Brug ikke en batteripakke eller en maskine, som er beskadiget eller modifieret. Beskadigede eller modificerede batterier kan muligvis udvise uventet adfærd, som kan resultere i brand, eksplosion eller risiko for tilskadekomst.
f) Udsæt ikke en batteripakke eller maskine for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer over 130 °C kan muligvis forårsage en eksplosion.
g) Følg alle opladningsanvisninger og oplad ikke batteripakken eller maskinen uden for det temperaturområde, der er angivet i anvisningerne. Forkert opladning, eller ved temperaturer uden for det angivne område, kan muligvis beskadige batteriet og forøge risikoen for brand.

6) Service

a) Få din maskine serviceret af en kvalificeret reparatør, som udelukkende bruger identiske reservedele. Dette vil sikre, at sikkerheden af maskinen bevares.
b) Servicer aldrig beskadigede batteripakker. Servicering af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. Hold maskinen i de isolerede gribeflader, när du foretager en anvendelse, hvor fastgøringsmidlet muligvis kan komme i kontakt med skjulte ledninger. Fastgøringsmidler, som kommer i kontakt med en strømførende ledning, kan muligvis lede strøm gennem blottede metaldele på maskinen og give operatøren et elektrisk stød.

Forholdsregler for brug af akku krympeværktøj

- Når du anvender denne maskine, skal du følge anvisningerne vist nedenfor:

Forholdsregler for maskinen

• Betjen aldrig maskinen, mens hovedet er rettet i retningen af omkringstående personer.
• Når maskinen er blevet opbevaret i en længere periode ved en temperatur på 0°C eller mindre, skal du lade den være ved en temperatur på 10°C til 15°C i ca. 60 minutter. Dette er for sikre, at den hydrauliske olie flyder jævnt, og også korrekt anvendelse af maskinen.
• Tab ikke maskinen eller udsæt den for pludselige stød. Denne maskine indeholder mange små komponenter og præcisionsdele. Maskinen vil ikke fungere korrekt, hvis den udsættes for pludselige stød.
• Udsæt ikke maskinen for vand, olie eller opløsningsmidler.
• Anvend aldrig maskinen uden presseværktøjer og en konnekter på plads.
• Ret altid maskinen væk fra andre personer.
• Tab ikke maskinen. Tab af maskinen kan muligvis beskadige det hydrauliske kredsløb, og medføre at maskinen ikke fungerer korrekt.
• Hold hovedet og stemplet rene og fri for snavs. Opløsningsmidler kan anvendes til rengøring af hovedet, men bør ikke anvendes på plastikhuset. Brug sæbe og vand til rengøring af huset.

Forholdsregler for brug af batteripakken

• Kortslut aldrig terminalerne.
- Hold batteripakken væk fra vand, olie og organiske opløsningsmidler.
- Batteripakken må ikke skilles ad eller modificeres.
- Hvis batteripakken bortskaffes, må den ikke udsættes for åben ild eller bortskaffes som almindeligt affald. (Vi anbefaler genbrug.) (se side 69)
- Batteripakken må ikke smides eller tabes.
- Efterlad ikke batteripakken på et sted, hvor temperaturen er 40°C eller højere i længere tid.
- Kortslut ikke batteriet ved at placere snavs eller støv på terminalen, da dette vil medføre funktionsfejl. Hvis terminalen er rustet, skal du ikke anvende batteripakken.
- For at forlænge batteripakkens levetid er den udstyret med en beskyttelsesfunktion, som stopper udgang. Motoren stopper muligvis, när det resterende batteriniveau er lavt, selv mens der trykkes på driftsknappen under brug af maskinen. Men dette fænomen er ikke forårsaget af en funktionsfejl, men af beskyttelsesfunktionen. I sådan et tilfælde skal du øjeblikkeligt oplade batteriet.

Forholdsregler for batteriopladeren

• Denne batterioplader har en indikatorlampe (flerfarvet LED) til at vise batteriets opladningstilstand.
• Kortslut ikke opladeren ved at placere snavs eller støv i indsætningsåbningen, da dette vil medføre funktionsfejl. Hvis metalterminalen er rustet, skal du ikke anvende batteriopladeren.

Symboler

Kun for EU-lande

På grund af tilstedeværelsen af farlige komponenter i udstyret, kan affald af elektrisk og elektronisk udstyr, akkumulatorer og batterier muligvis have en negativ effekt på miljøet og menneskers helbred.

Bortskaf ikke elektrisk og elektronisk apparater eller batterier sammen med husholdningsaffald!

I overensstemmelse med det europæiske direktiv for affald af elektrisk og elektronisk udstyr og for akkumulatorer og batterier og affald af akkumulatorer og batterier, såvel som deres tilpasning til national lovgivning, skal affald af elektrisk udstyr, batterier og akkumulatorer opbevares separat og afleveres til et særskilt indsamlingssted for kommunalt affald, der drives i overensstemmelse med bestemmelserne for miljøbeskyttelse.

Dette er angivet med symbolet af en overstreget affaldsbeholder med hjul på udstyret.

ADVARSEL: Når det er muligt, skal der for at reducere risikoen for lysbue, elektrisk stød og materiel skade arbejdes på ikke-strømførende ledninger. Maskinen er ikke isoleret. Hvis det er nødvendigt at arbejde på strømførende ledninger, skal du sørge for, at alle passende forholdsregler, herunder dem indeholdt i NFPA 70E, er blevet taget først.

Støj

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841-1: Lydtryksniveau (K=3 dB(A)): 61,9 dB(A) Lydkraftniveau (K=3 dB(A)): 73,1 dB(A)

BEMÆRK: Den/de erklærede støjemissionsværdi(er) er blevet målt i overensstemmelse med en standardtestmetode, og kan anvendes til sammenligning af én maskine med en anden.

BEMÆRK: Den/de angivne støjemissionsværdi(er) kan også anvendes i en foreløbig vurdering af eksponering.

ADVARSEL:

• Bær høreværn.
• Støjemissionen under faktisk brug af maskinen kan afvige fra den/de erklærede værdi(er) afhængigt af de måder, som maskinen anvendes på, især hvad slags arbejdsemne der bearbejdes.
• Sørg for at identificere sikkerhedsforanstaltningerne til beskyttelse af operatøren, som er baseret på en estimering af eksponering under faktiske anvendelsesforhold (under hensyntagen til alle dele af driftscyklussen, som fx når maskinen et slukket, og når den kører i tomgang, udover tiden hvor der trykkes på afbryderen).

Vibration

Den samlede vibrationsværdi (tri-aksial vektorsum)

bestemt i overensstemmelse med EN62841-1:

Håndtag: 0,4 m/s²

Usikkerhed (K): 1,5 m/s²

BEMÆRK: Den/de erklærede samlede vibrationsværdi(er) er blevet målt i overensstemmelse med en standardtestmetode, og kan anvendes til sammenligning af én maskine med en anden.

BEMÆRK: Den/de angivne samlede vibrationsværdi(er) kan også anvendes i en foreløbig vurdering af eksponering.

ADVARSEL:

• Vibrationsemissionen under faktisk brug af maskinen kan afvige fra den/de erklærede værdi(er) afhængigt af de måder, som maskinen anvendes på, især hvad slags arbejdsemne der bearbejdes.
• Sørg for at identificere sikkerhedsforanstaltningerne til beskyttelse af operatøren, som er baseret på en estimering af eksponering under faktiske anvendelsesforhold (under hensyntagen til alle dele af driftscyklussen, som fx når maskinen et slukket, og når den kører i tomgang, udover tiden hvor der trykkes på afbryderen).

Anvendelig batteripatron og oplader

Batteripatron BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Oplader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH / DC18WC

• Nogle af batteripatronerne og opladerne på listen ovenfor er muligvis ikke til rådighed afhængigt af din bopælsregion.
• For at oplade batteriet bedes du læse betjeningsvejledningen for batteriopladeren.

ADVARSEL: Brug kun batteripatronerne og opladerne på listen ovenfor. Brug af nogen andre batteripatroner og opladere kan muligvis forårsage tilskadekomst og/eller brand.

Vigtige sikkerhedsanvisninger for batteripatron

1. Inden du anvender batteripatronen skal du læse alle anvisninger og advarselsmærkninger på (1) batterioplader, (2) batteri og (3) produkt, som anvender batteri.
2. Batteripatronen må ikke skilles ad eller ændres. Det kan muligvis resultere i en brand, overdreven varme eller eksplosion.
3. Hvis driftstiden bliver meget mindre, skal du straks stoppe anvendelsen. Det kan resultere i risiko for overophedning, mulige forbrændinger og endda en eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du skylle dem rene med rent vand og opsøge lægehjælp med det samme. Det kan muligvis forårsage tab af syn.

5. Kortslut ikke batteripatronen:

(1) Rør ikke terminalerne med noget ledende materiale.

(2) Undgå at opbevare batteripatronen i en beholder med andre metalgenstande, som fx søm, mønter osv.

(3) Udsæt ikke batteripatronen for vand eller regn.

En batterikortslutning kan forårsage en stor strøm, overophedning, mulige forbrændinger og endda et sammenbrud.

1. Opbevar eller brug ikke maskinen og batteripatronen på steder, hvor temperaturen muligvis kan nå eller overstige 50°C (122°F).

2. Brænd ikke batteripatronen, selv hvis den er alvorligt beskadiget eller fuldstændig slidt op. Batteripatronen kan eksplodere i brand.

3. Slå ikke søm i, skær, knus, smid eller tab batteripatronen, og forhindr at en hård genstand rammer batteripatronen. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

4. Brug ikke et beskadiget batteri.

5. De indeholdte lithium-ion-batterier er underlagt kravene i lovgivningen vedrørende farligt gods.

Ved kommerciel transport af fx tredjeparter, speditører, skal særlige krav til emballage og afmærkning overholdes.

Ved klargøring af emnet til afsendelse kræves det, at du rådfører dig med en ekspert angående farligt materiale. Du skal også overholde eventuelt mere detaljerede nationale bestemmelser.

Put tape over eller tildæk åbne kontakter og pak batteriet ind på en sådan måde, at det ikke kan flytte rundt i emballagen.

1. Når du bortskaffer batteripatronen, skal den fjernes fra maskinen, og bortskaffes på et sikkert sted. Følg dine lokale bestemmelser relateret til bortskaffelse af batterier.

2. Brug kun batterierne med produkter, der er specificeret af Makita. Installation af batterierne i ikke-kompatible produkter kan muligvis resultere i en brand, overdreven varme, eksplosion eller lækage af elektrolyt.

3. Hvis maskinen ikke anvendes i en lang tidsperiode, skal batteriet fjernes fra maskinen.

4. Under og efter brug kan batteripatronen muligvis blive varm, hvilket kan forårsage forbrændinger eller forbrændinger ved lav temperatur. Vær opmærksom på håndteringen af varme batteripatroner.

5. Rør ikke ved terminalen på maskinen straks efter brug, da den muligvis bliver varm nok til at forårsage forbrændinger.

6. Lad ikke fliser, støv eller jord sidde fast i terminalerne, hullerne og rillerne i batteripatronen. Det kan muligvis forårsage opvarmning af, ildantændelse, brud eller funktionsfejl på maskinen eller batteripatronen med forbrændinger eller personskade til følge.

7. Medmindre maskinen understøtter brug nær højspændingselledninger, skal du ikke anvende batteripatronen nær højspændingselledninger. Det kan muligvis resultere i en funktionsfejl eller et sammenbrud på maskinen eller batteripatronen.

8. Hold batteriet væk fra børn.

GEM DISSE ANVISNINGER.

A FORSIGTIG:

- Brug kun originale Makita-batterier.

Brug af uoriginale Makita-batterier, eller batterier, som er blevet ændret, kan muligvis resultere i brud på batteriet, som forårsager en brand, personskade og beskadigelse. Det vil også ugyldiggøre Makita-garantien for Makita-maskinen og -opladeren.

Tips til bevarelse af maksimal batterilevetid.

1. Oplad altid batteripatronen, inden den er fuldstændig afladet. Stop altid anvendelsen af maskinen og oplad batteripatronen, når du bemærker mindre maskinkraft.
2. Genoplad aldrig en fuldt opladet batteripatron. Overopladning forkorter batteriets driftslevetid.
3. Oplad batteripatronen ved rumtemperatur på 10°C–40°C (50°F–104°F). Lad en varm batteripatron køle ned, inden du oplader den.
4. Når du ikke anvender batteripatronen, skal du fjerne den fra maskinen eller opladeren.
5. Oplad batteripatronen, hvis du ikke anvender den i en lang periode (mere end seks måneder).

1 Rem 5 Afbryder med lås
2 Hoved 6 Til service (Fjern ikke dækslet.)
3 Frigørelsesknap 7 Automatisk tilbagetrækningsfunktion (se side 70.)
4 LED-arbejdslys

Batteri

Batteri

• På købstidspunktet er batteribeskyttelsesfunktionen muligvis aktiveret, da batteriet ikke er blevet opladet tilstrækkeligt. (Vær forsigtig, da dette produkt muligvis starter betjening, hvis du betjener kontakten.) Foretag korrekt opladning af batteriet med hurtigopladeren inden brug.
• Monter batteridækslet, når du ikke anvender produktet. Det vil hjælpe med at beskytte batteriet mod vand og støv.
• Når du ikke anvender produktet i en lang periode, skal du opbevare det med batteriet afmonteret.

For at forlænge levetiden for batteriet

• Når du fornemmer at maskinens kraft er blevet svag, skal du stoppe anvendelse og oplade batteriet.
• Genoplad ikke et batteri, som er fuldt opladet.
• Oplad batteriet i et omgivende temperaturområde på 10 °C til 40 °C.
• Når batteriet er blevet varmt, som fx straks efter brug, anbefaler vil, at du sætter det ind i opladeren for at køle ned og oplade det.
• Når et lithium-ion-batteri ikke skal anvendes i en langtidsperiode (mindst 6 måneder), anbefaler vi, at det oplades og derefter opbevares.

Batteriindsamling

- Brugte batterier indsamles til genbrug. Bring venligst batteriet hen til den butik, hvor du anskaffede produktet eller et Makita-salgskontor.

Li-ion

Aflever lithium-ion-batteriet til genbrug

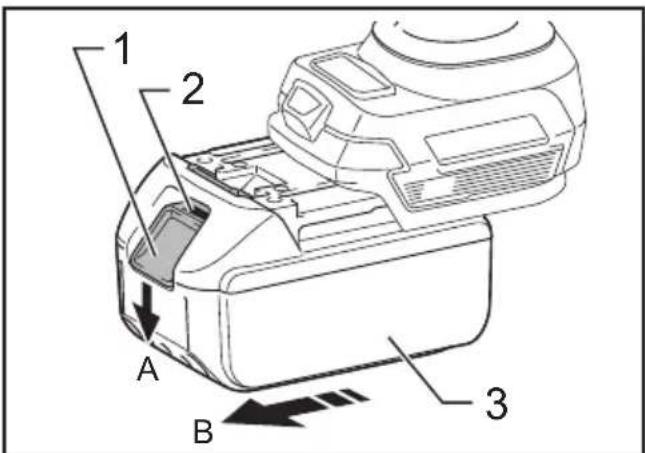

Sådan monteres og afmonteres batteriet

ADVARSEL:

Sæt batteriet korrekt ind i produktet. Hvis den røde del i toppen af knappen er synlig, er batteriet ikke låst helt på plads. Sæt batteriet ordentlig ind, indtil hele den røde del ikke kan ses.

- Hvis batteriet ikke sættes tilstrækkeligt ind, kan det løsne sig og forårsage en ulykke.

• For at afmontere batteriet fra dette produkt skal du, A. holde ned på knappen foran på batteriet og B. skubbe batteriet for at fjerne det.
• Når batteriet monteres, skal du rette batteriet ind med rillerne i produktet og derefter sætte det helt ind ved at udføre proceduren i omvendt rækkefølge. Hvis den røde del i toppen af knappen er synlig på dette tidspunkt, er batteriet ikke låst helt på plads. Sæt batteriet helt ind, indtil hele den røde del ikke kan ses.

1 2 A B 3

▶ 1. Knap 2. Rød del 3. Batteri

Indikering af den resterende batterikapacitet

Kun for batteripatroner med en indikator

Tryk på kontrolknappen på batteripatronen for at indikere den resterende batterikapacitet. Indikatorlamperne lyser i nogle få sekunder.

Indikatorlamper Resterende			kapacitet
Tændt Slukket Blinker
			75 % til 100 %
			50 % til 75 %
			25 % til 50 %
			0 % til 25 %
			Oplad batteriet.
			Batteriet har muligvis fejlet.

BEMÆRK: Afhængigt af forholdene for brug og den omgivende temperatur kan indikeringen muligvis afvige en smule fra den egentlige kapacitet.

BEMÆRK: Den første (længst til venstre) indikatorlampe vil blinke, når batteribeskyttelsessystemet fungerer.

Anvendeligt sammenpresningsområde

Åbning mellem kæber: 32 mm

Specifikationer

Nominel udgang 60 kN
Oliekapacitet 78 ml
Elektrisk motor Jævnstrømsmotor
Mål (mm) D 398 × H 298 × B 81
Vægt 5,3–5,7 kg

Vægten kan være anderledes afhængigt af tilbehøret/tilbehørene, inklusive akkuen. Den letteste og tungeste kombination er vist i tabellen.

Sådan anvendes maskinen

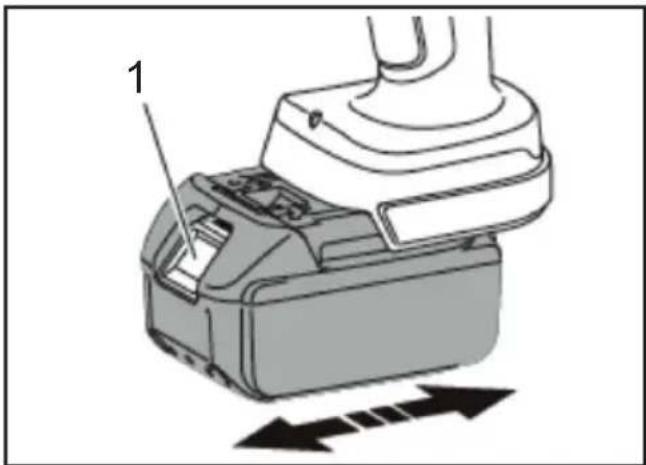

Montering af batteripakken

1. Træk batteripakken ud, mens du trykker på låsen. For at erstatte batteripakken skal du skubbe den nye pakke helt ind på plads.
2. Efter du har skubbet en batteripakke på, skal du kontrollere, om den sidder ordentligt på plads, ved at trække forsigtigt i den. Tryk ikke på låsen, när du trækker i batteriet.

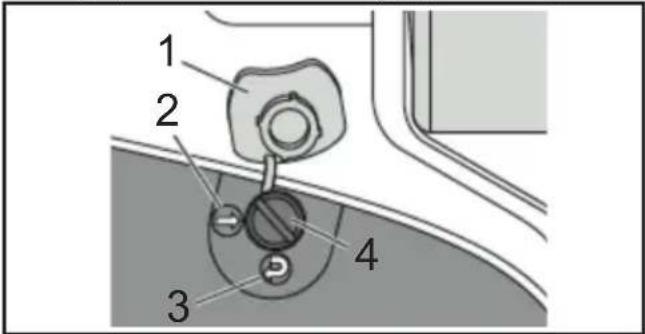

Vælg automatisk tilbagetrækning/manuel

Automatisk tilbagetrækning er en funktion til automatisk tilbagetrækning af stemplet til den oprindelige position efter fuldført sammenpresning.

Den automatiske tilbagetrækningsfunktion er indstillet til TIL ved afsendelsen.

Hvis du vil indstille funktionen til manuel, skal du fjerne dækslet og indstille retningen på rillen → vha. en fladhovedet skruetrækker. Hvis du vil indstille funktionen til TIL igen, skal du ændre retningen på rillen til ⑤.

1 2 3 4

▶ 1. Dæksel 2. FRA 3. TIL 4. Rille

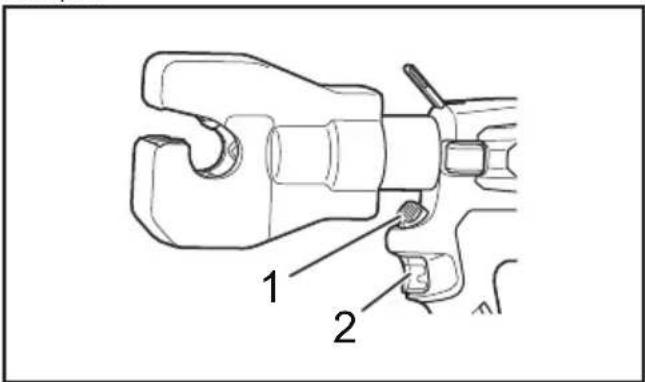

Afbryder og frigørelsesknap

Stemplet kører frem, när du trykker på afbryderen.

Hold på afbryderen, indtil den när den indstillede belastning.

Derefter trækkes stemplet automatisk tilbage til den nedre ende.

Du kan stoppe stemplet på den ønskede position ved at tappe én gang på afbryderen. (Automatisk tilbagetrækningstilstand)

For at tilbagetrække stemplet manuelt skal du trykke på frigørelsesknappen. Stemplet fortsætter med at trækkes tilbage, mens der trykkes på frigørelsesknappen. (Manuel og automatisk tilbagetrækningstilstand) Tryk på driftsknappen aktiverer maskinens motor og hæver stemplet.

▶ 1. Frigørelsesknap 2. Afbryder

Krympning

1. Træk kæberne tilbage ved at trykke på frigørelsesknappen.
2. Indsæt konnektoren og centrer den mellem kæberne.
3. Aktiver afbryderen og før kæberne frem, så konnektoren holdes mellem kæberne.
4. Indsæt lederen i konnektoren.
5. Tryk på afbryderen, indtil sammenpresningen er fuldført. Der høres et klik, när sammenpresningen er fuldført.
6. Bliv ved med at trykke på afbryderen. Stemplet trækkes automatisk tilbage til den nedre ende. (Automatisk tilbagetrækningstilstand)
7. Fjern lederen fra maskinen.

Fastgørelse af skulderremmen

Ekstratilbehør

Skulderremmen kan fastgøres til ophængningsringene på maskinen for at bære maskinen.

ADVARSEL:

• Fjern altid skulderremmen fra maskinen, når der arbejdes med maskinen. Hvis dette ikke overholdes, kan det forårsage et tab af balance og resultere i en ulykke.
• Brug kun den skulderrem, som er beregnet til denne maskine. Sørg for, at skulderremmen er ordentlig fastgjort til maskinen, när maskinen bæres.
• Når skulderremmen anvendes, skal skulderremmen og ophængningsringene omhyggeligt efterses for skade, revner eller deformation. Hvis der er nogen skade, skal brug af skulderremmen stoppes, og der skal anmodes om reparation fra et autoriseret Makita-servicecenter.

Vedligeholdelse/eftersyn

• Daglig vedligeholdelse er nødvendig for at sikre, at maskinen bevares i god tilstand.
• Opbevar ikke maskinen i et fugtigt miljø for at bevare jævn bevægelse af dele og for at forhindre rust.
• Hvis maskinen beskadiges pga. normal drift over 10.000 gange, er det enden på dens levetid. Brug ikke maskinen igen, selv efter udskiftning af den beskadigede del.

• Når en resindel bliver beskidt, skal du tørre den af med en klud med sæbe.

• Når batteripakken opbevares alene, skal du sørge for at sætte tilbehørsterminaldækslet på terminalen for at forhindre kortslutning.

• Maskinydelsen kan muligvis forringes pga. nedbrydning af dens dele eller den hydrauliske olie.
  Få din maskine vedligeholdt hvert andet år for at kunne bruge den til slutningen på dens levetid (med opladning). Kontakt en autoriseret servicefacilitet angående yderligere oplysninger.

Kun for europæiske lande

Konformitetserklæringerne er inkluderet i tillæg A til denne instruktionsvejledning.

Ta hensyn til følgende:

ADVARSEL: For å redusere risikoen for at det skal oppstå en lysbue, for elektrisk støt eller for materielle skader, må du jobbe på strømløse ledninger när det er mulig. Verktøyet er ikke isolert. Skulle det være nødvendig å arbeide på strømførende ledninger, må du først ta alle nødvendige forholdsregler, inkludert de som finnes i NFPA 70E.

Støy

Det typiske A-veide støynivået bestemt i henhold til EN62841-1:

Gripehåndtak: 0,4 m/s²

Usikkerhet (K): 1,5 m/s²

Indikatorlamper Gjenværende			kapasitet
Lyser Av Blinker
			75 % til 100 %
			50 % til 75 %
			25 % til 50 %
			0 % til 25 %
			Lad batteriet.
			Batteriet kan ha en feilfunksjon.
