BRUGSANVISNING FiltoClear Set 13000 OASE

▶ Afbryd forbindelsen mellem alle elektriske apparater i vandet og el-nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.
Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Sikkerhedsanvisninger

El-tilslutning

- Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør.

- Einstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Einstallatøren kan genkende potentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmelser.

- Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.
• Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt.
• Apparatet skal være sikret med et HPFI-relæ (RCD), der er indstillet til en nominel fejlstrøm på maksimalt 30 mA.
• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).
• Beskyt åbne stik og stikkontakter mod fugt.

Sikker drift

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.
• Apparatet skal bortskaffes, hvis nettilslutningsledningen er beskadiget. Nettilslutningsledningen kan ikke udskiftes.
• Bær eller træk ikke apparatet i den elektriske ledning.
• Foretag aldrig tekniske ændringer på apparatet.
• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.
• Brug kun originale reservedele og originalt tilbehør.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.
• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Til mekanisk og biologisk rensning af havedamme
• Under overholdelse af de tekniske specifikationer. (→ Tekniske data)

Der gælder følgende restriktioner for apparatet:

• Dette produkt er ikke egnet som almindelig belysning, men må kun anvendes i henhold til dens bestemmelse.
• UVC-pæren må aldrig anvendes udenfor huset eller til andre formål. UVC-strålingen lampen er farlig for øjne og hud, også i små doser.
• Må ikke betjenes med andre væsker end vand.
• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.
• Må aldrig betjenes uden gennemstrømning af vand.
• Må ikke anvendes til industrielle formål.

Produktbeskrivelse

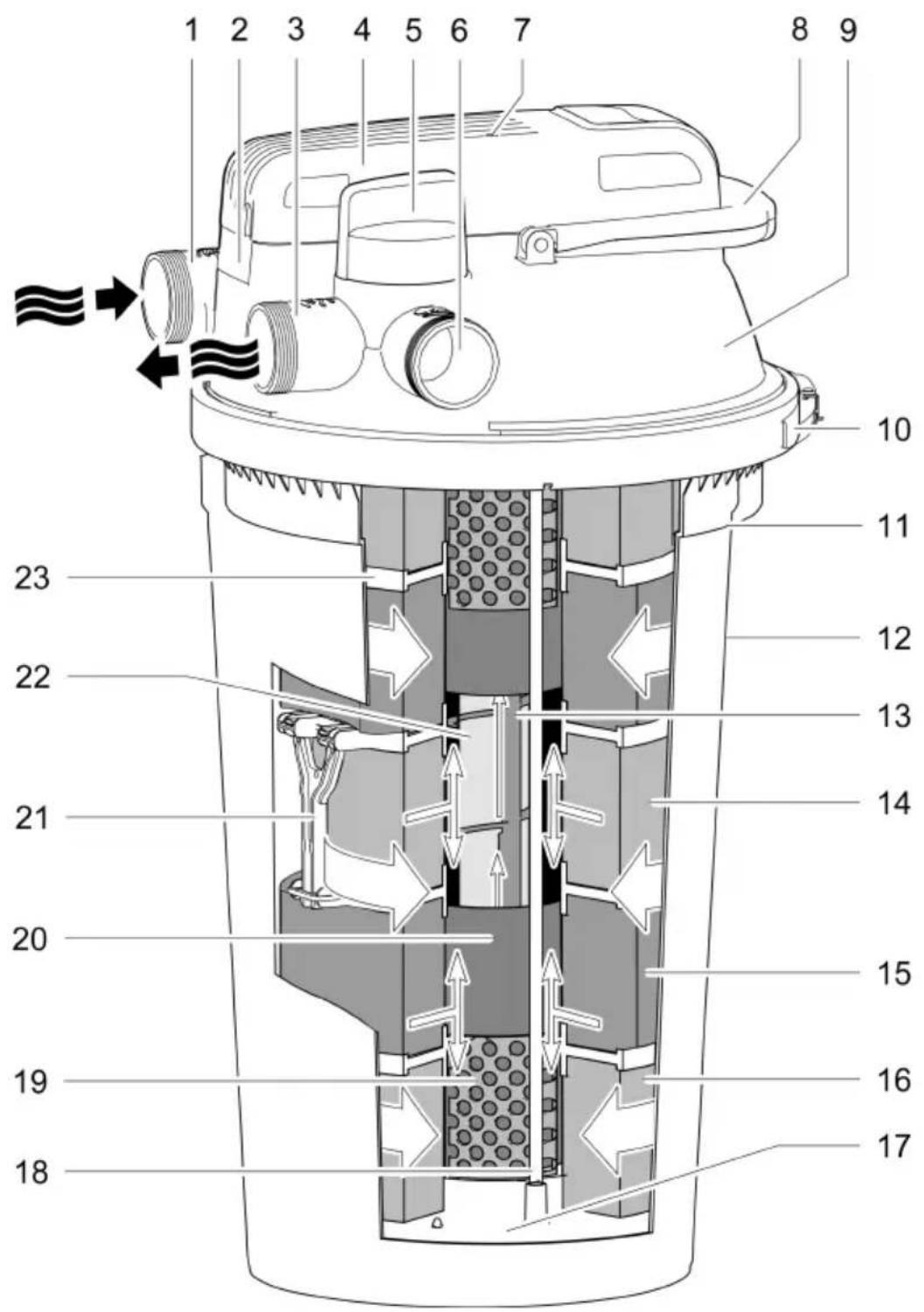

Oversigt

1		Vandindløb til det bassinvand, der skal rensesTilslutning G2
2		Åbningsring med sikringsskrue, der låser UVC-apparathovedetFor at kunne fjerne UVC-apparathovedet skal åbningsringen løsnes.
3		Vandudløb til det rensede bassinvandTilslutning G2
4	UVC-apparathoved med temperaturovervågningUVC-renseenheden kobler fra ved overophedning og kobler automatisk til efter afkøling
5	Drejeventil for at skifte mellem vandudløb og spildevandsudløb
		Filtrering og UVC-bestråling af vand
		Rengøring af filtersvampe
6		Spildevandsudløb til spildevandet ved rengøring af filtersvampeneTilslutning G2
7	Kontrollampe til funktionskontrol af UVC-renseenheden
8	RengøringshåndtagVed at trække komprimeres filtersvampene, og smudspartiklerne bringes ud
9	Filterdæksel
10	Spændering til fiksering af filterdækslet på beholderen
11	Markering af maks. nedgravningsdybde
12	Beholder
13	Renserotoren, der renser kvartsglasset under driftKun ved FiltoClear 19000, 31000
14	Filtersvamp blå (10 ppi)
15	Filtersvamp rød (30 ppi)
16	Filtersvamp lilla (20 ppi)
17	Forbindelsesskive til filtersvampene, er forbundet med de to rengøringsstænger
18	Rengøringsstang, forbinder rengøringshåndtag og forbindelsesskive
19	Gitterrør, som holder filtersvampe på afstand af UVC-vandhuset
20	UVC-vandhus, der fører vandet til UVC-pæren
21	Afstandsstykket, der forbinder de to afstandsskiver med hinandenAfstandsstykkerne forhindrer, at filterskummet presses sammen af vægten fra det overliggende filterskum
22	Kvartsglas med indvendig UVC-pære
23	Afstandsskive, der hver især ligger mellem to filtersvampe

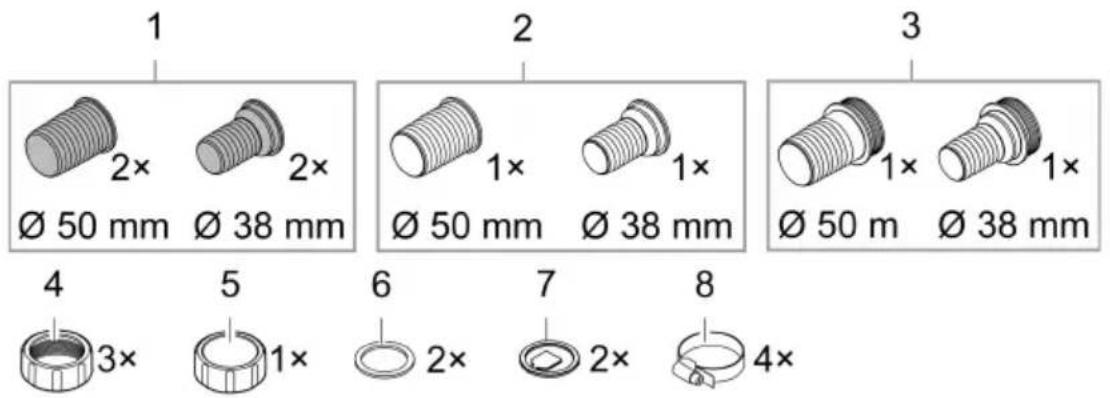

Tilslutningsdele til monteringen

1 2× Ø 50 mm Ø 38 mm 2 2 1× Ø 50 mm Ø 38 mm 3 1× Ø 50 m Ø 38 mm 4 5 6 7 8 3× 1× 2× 2× 4×

FCL0012

1 Slangestuds gennemsigtig
- Brug: Vandudløb, spildevandsudløb
2 Slangestuds, sort
- Brug: Vandindløb
3 Slangestuds sort med G2 udvendigt gevind
- Brug: Den åbne ende af spildevandsslangen, slutmuffen skrues på det udvendige gevind
4 Omløbermøtrikker G2, til montering af slangestudsene
5 Slutmuffe G2, til lukning af spildevandsudløbet
6 Fladtætning til slangestuds, sort, og slutmuffe
7 Flowfane til slangestuds, gennemsigtig
8 Slangespændebånd

Funktionsbeskrivelse

En filterpumpe trykker vandet ind i den tryktætte beholder, hvor det gennemgår forskellige ren-gøringstrin og derefter føres tilbage til bassinet.

Rengøringstrin "Filtrering"

Vandet strømmer igennem filtersvampene. Mekaniske forureninger holdes tilbage af filtersvampene. Svævestoffer og bioslam sætter sig på beholderens bund. På filtersvampene vokser nyttige bakterier, som renser vandet biologisk. De begynder at blive aktive ved en vandtemperatur på +10 °C.

Filtersvamp	Egenskaber
Blå (10 ppi)	Høj flowhastighed
Lilla (20 ppi)	Udvikling af bakterier til nitrifikation, som omdanner ammonium, først til nitrit og derefter til nitrat.
Rød (30 ppi)	Lav flowhastighedUdvikling af bakterier til nitrifikation og denitrifikation, som omdanner nitrat til kvælstof.

Vandet bliver gennemlyst med UV-C-lys fra UVC-renseenheden. Svævealger dør, og patogener dræbes.

Bypass

Bypassen sikrer, at kun ca. 70% af vandet gennemlyses med UV-C-lyset. Det sikrer, at bestrålingsmængden også ved høj flowmængde er tilstrækkeligt stor.

Biologisk rengöringseffekt

Den maks. biologiske rengøringseffekt opnås, hvis filtersvampene er fuldstændigt fyldt med filterbakterier. Ved nye filtersvampe kan koloniseringen tage nogle uger. Ved at tilsætte starterbakterier kan du fremskynde koloniseringen betydeligt.

Rengöring af filtersvampe

Det spildevand, der udledes i forbindelse med rengøring af filtersvampene, kan bruge som gødning i haven.

Anbefalet filterpumpe

	FiltoClear
	5000	13000	19000	31000
AquaMax Eco Premium	5000	9000	13000	17000

Symboler på apparatet

IP68 0.1 m	Apparatet er støvtæt, fuldt beskyttet mod berøring og beskyttet mod permanent nedsænkning til 0,1 m dybde.
	Farlig UVC-stråling
	Beskyt apparatet mod direkte sollys
	Beskyt apparatet mod frost
	Apparatet må ikke bortskaffes som almindeligt husholdningsaffald
	Læs brugsanvisningen

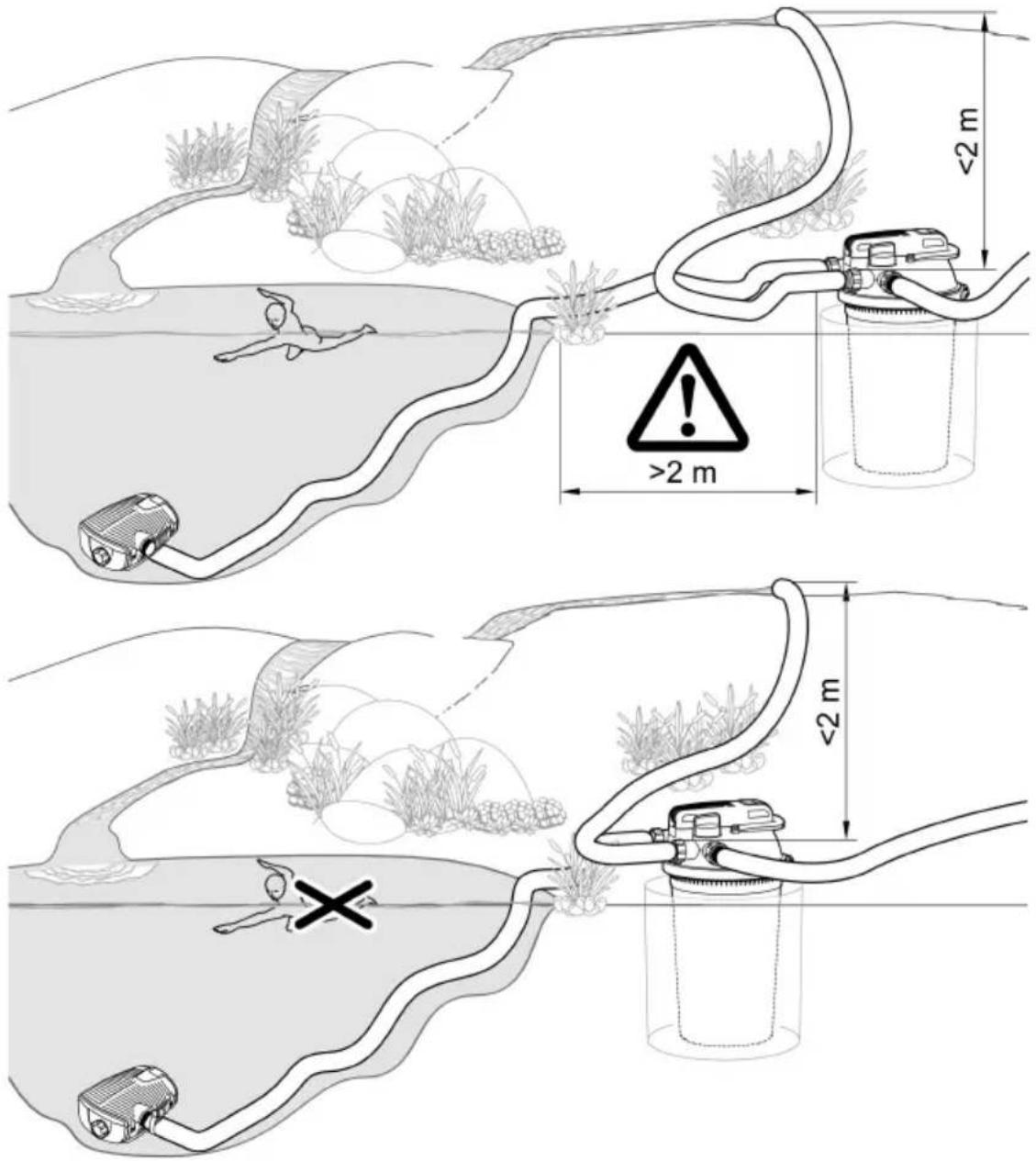

Opstilling af apparatet

Husk i din planlægning:

• Ved drift i en naturpool: Opstil apparatet i en afstand på min. 2 m til vandet.
• Ved drift i et havebassin: Du kan bruge apparatet direkte ved bassinets kant.
• Beskyt trykfilteret mod direkte sollys.
• Læg returslangen i bassinet på en sådan måde, at vandet strømmer tilbage i bassinet, f.eks. via et vandløb. På den måde tilføres vandet yderligere ilt.
• Bassinets indløb må maks. være 2 m over filterdækslet.

Grav trykfilteret ned

Et nedgravet trykfilter er næsten usynligt. Afdækningen FiltoCap stengrå (art.-nr. 77831) til filter-dækslet fås som tilbehør og passer perfekt ind i bassinets omgivende miljø.

• Grav et hul i nærheden af bassinet, hvori beholderen placeres indtil maks. nedgravningsdybde.
• Undergrunden skal være fast og vandret.

Opsætning af trykfilteret uden nedgravning

Hvis du ikke nedgraver trykfilteret, sæt det gerne et sted, hvor det ikke er for iøjnefaldende, f.eks. bag ved buske.

• Opsæt apparatet i nærheden af bassinet.
• Undergrunden skal være fast og vandret.

<2 m >2 m <2 m

FCL0011

Skab forbindelse

Du kan tilslutte slanger til trykfilteret med en diameter på 38 mm eller 50 mm. De tilsvarende slangestudser er indeholdt i leveringsomfanget.

Brug slanger med en diameter på 50 mm for i så høj grad som muligt at reducere tryktabet i slangerne.

Hvis du anvender en filterstarter ved ibrugtagning, montér den i beholderen, inden du følger nedenstående monteringstrin.

— Det er let af tage filterdækslet af, hvis du forinden har fjernet alle slanger på filterdækslet.

Tilslutning af indlobet

For at tilslutte udgangen af filterpumpen og indgangen af trykfilteret må du kun bruge trykslanger, der mindst er godkendt til pumpens maksimale tryk.

- Fastgør altid slangen på en slangestuds med et slangebånd.

DA

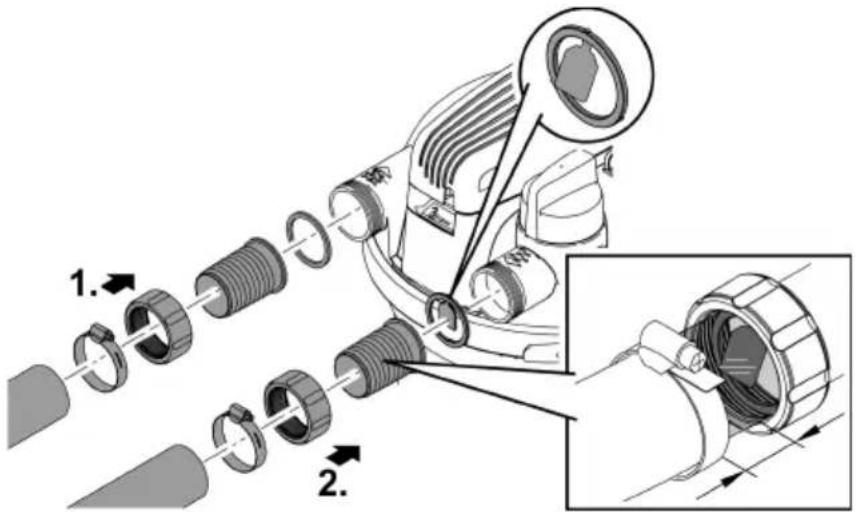

Tilslutning af udløbet

Brug den gennemsigtige slangestuds med flowfane. I den gennemsigtige slangestuds kan du vurdere vandkvaliteten efter filtreringen. Du kan se vandflowet på flowfanen.

• Skyd slangen så langt på slangestudsen, at der stadig er to fri segmenter på slangestudsen.
• Det giver dig et tilstrækkeligt stort udsyn ind i slangestudsen.
• Fastgør altid slangen på en slangestuds med et slangebånd.

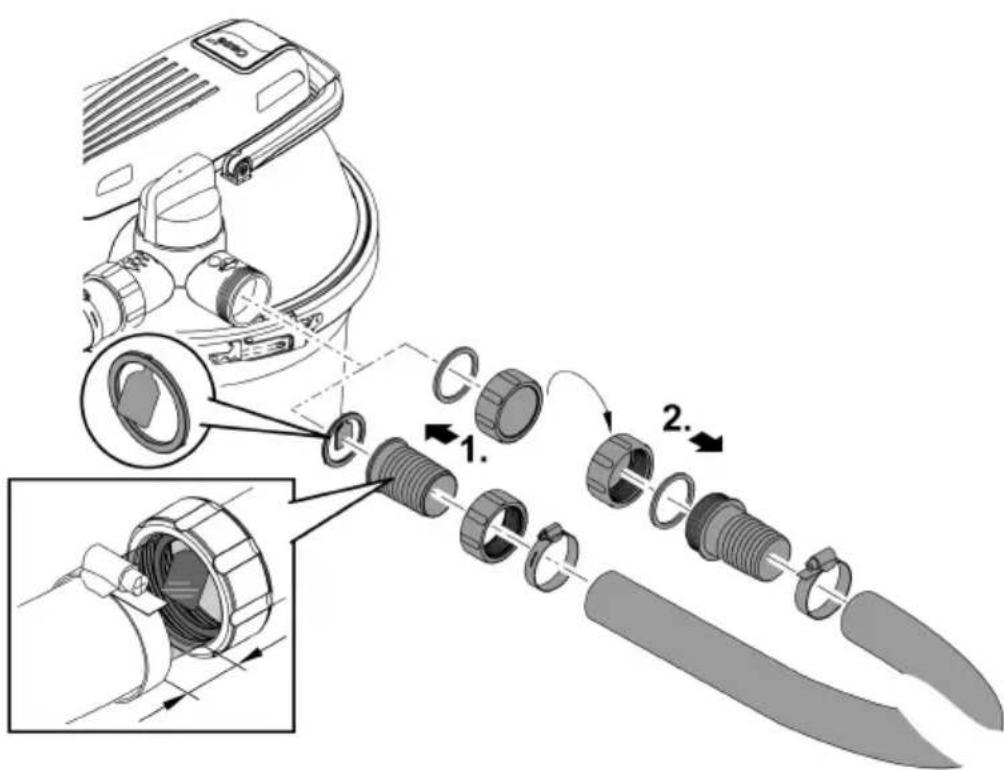

Tilslutning af spildevandsudløbet

Det spildevand, der udledes i forbindelse med rengøringen, kan bruge som gødning i haven. Tilslut en slange, og før den hen til et egnet sted (f.eks. et blomsterbed).

Brug den gennemsigtige slangestuds med flowfane. Ved hjælp af den gennemsigtige slangestuds kan du vurdere tilsmudsningsgraden af vandet, når du rengør filtersvampene. Du kan se vandflowet på flowfanen.

• Skyd slangen så langt på slangestudsen, at der stadig er to fri segmenter på slangestudsen.
• Det giver dig et tilstrækkeligt stort udsyn ind i slangestudsen.
• Fastgør altid slangen på en slangestuds med et slangebånd.
• Fastgør ved slangens udløb den sorte slangestuds med G2 udvendigt gevind. Luk slangestudsen ved hjælp af slutmuffen og fladtætningen.

BEMÆRK

Luk spildevandsudløbet eller udløbet af den tilsluttede slange med slutmuffen og fladpakningen. Det forhindrer en utilsigtet tømning af bassinet. Fjern kun slutmuffen, når der skal udledes spildevand.

Apparatet bliver ødelagt, hvis det betjenes med en lysdæmper. Den indeholder følsomme elektriske komponenter.

- Slut ikke apparatet til en dæmpbar strømforsyning.

De rent biologiske starterbakterier Oase AquaActiv BioKick aktiverer filterbiologien og sikrer inden for få uger, at dit bassinfilter har den fulde ydeevne. De starter straks med afgiftning af nitrit, ammonium og ammoniak. Vi anbefaler at fylde Oase AquaActiv BioKick i beholderen
- ved første ibrugtagning,
- efter manuel skylning eller udskiftning af filtersvampene,
- efter længere tids ud-af-drifttagning eller ved fornyet idrifttagning efter vinterpausen.

Rækkefølge ved ibrugtagning:

1. Hvis det er nødvendigt, hæld Oase AquaActiv BioKick i beholderen. (→ Påsætning/aftagning af filterdækslet)
2. Kontrollér, om slangerne, slutmuffen til spildevandsudløbet og spænderingen med sikkerhedspal er spændt fast.
3. Sæt drejeventilen til "Filtrer vand".
4. Tænd for bassinpumpen.
5. Tænd først for UVC-renseenheden, når der træder vand ud af vandudløbet. (→ Tænd/sluk for UVC-renseenheden)

— Brug aldrig UVC-renseenheden uden at der er vandflow.

- Hvis du bruger Oase AquaActiv BioKick, skal UVC-renseenheden være slukket i 24 timer. Det sikrer, at starterbakterierne opnår den optimale effekt.

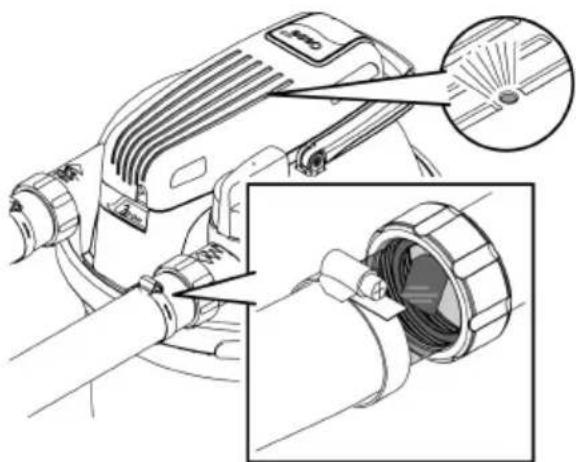

Tænd/sluk for UVC-renseenheden

• Tænd: Sæt netstikket i stikkontakten.
- Apparatet tænder med det samme.
- Kontrollampen lyser.
— Du kan se vandflowet på flowfanen ved udløbet.
- Sluk: Træk netstikket ud af stikdåsen.

Trykfilteret kan være i drift i hele bassinsæsonen (filterpumpen og UVC-renseenheden er tændt).

• Ved vandtemperaturer på under 10 °C er filterbiologien ikke længere aktivt.
• Ved vandtemperaturer på under 8 °C eller senest ved forventet frostvejr skal apparatet tages ud af drift. (→ Opbevaring/overvintring)
• UVC-pæren er en sliddel. Udskift UVC-pæren efter en vis driftstid for at sikre en optimal filter-ydelse. (→ Udskift UVC-pæren)

Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet.

▶ Rengør kun huset udvendigt med rent vand og en blød børste.

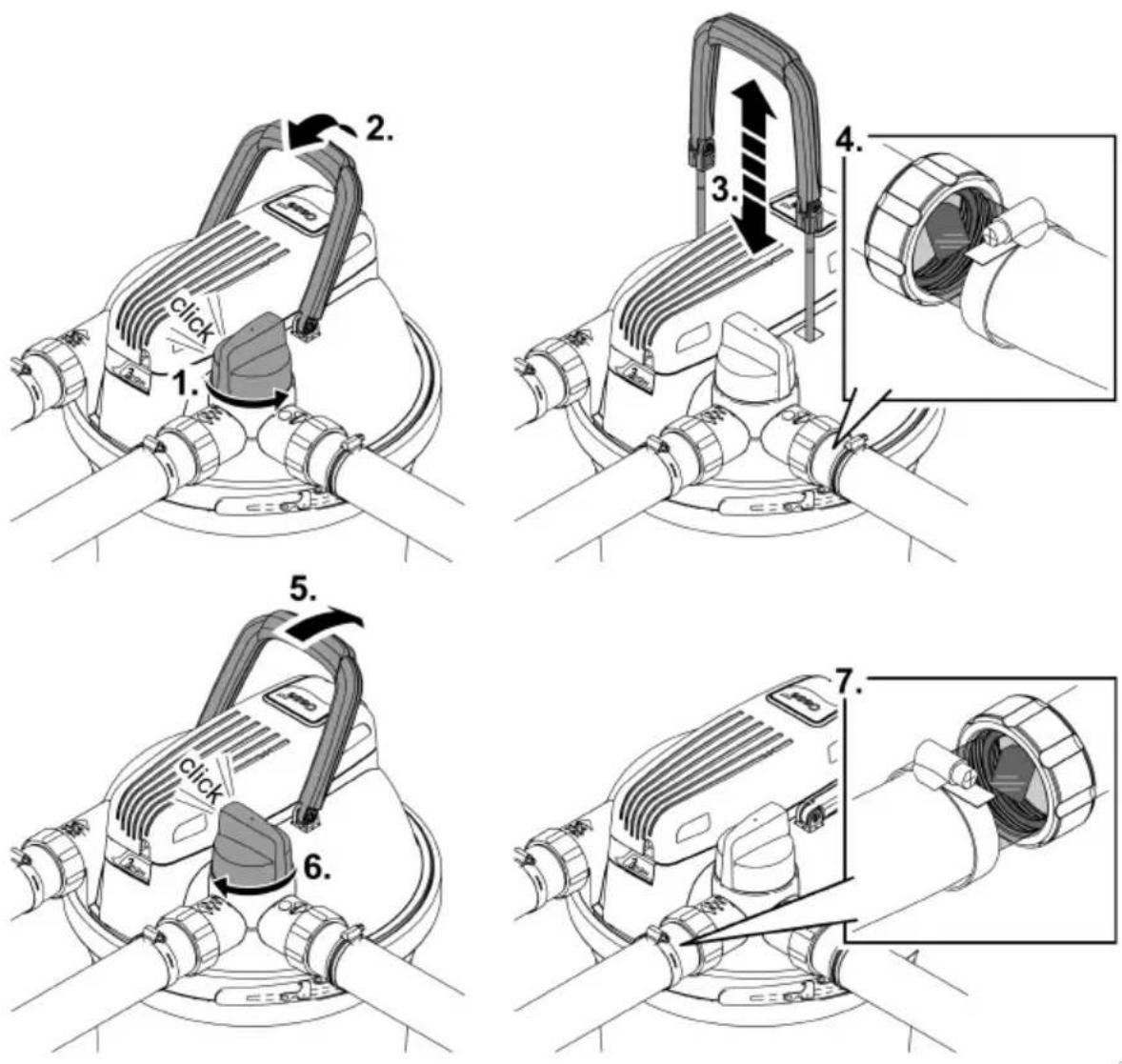

Rengør filtersvampe

Med Easy-Clean-funktionen kan du rengøre filtersvampene. Filterpumpen er tændt under rengøringen for at spildevandet transporteres ud af trykfilteret.

- Ved at betjene drejeventilen ledes vandet i beholderen til spildevandsudløbet. Spildevandet løber således ikke tilbage i bassinet.

- Fjern først slutmuffen fra spildevandets udløbsslange.

• Ved at trække i rengøringshåndtaget presser du filtersvampene sammen. Smudspartikler løsner sig og transporteres med vandet gennem spildevandsudløbet til f.eks. et blomsterbed.
• I de gennemsigtige slangestudse kan du kontrollere vandflowet, og ved spildevandsudløbet kan du se vandets tilsmudsningsgrad under rengøringen. Så snart vandet er klart, sæt drejeventilen tilbage til "Filtrer".
• Luk efter endt rengøring spildevandsslangen/spildevandsudløbet med slutmuffen og fladpakningen.

click 1. 2. 3. 4. 5. 6. 7.

FCL0020

Påsætning/aftagning af filterdækslet

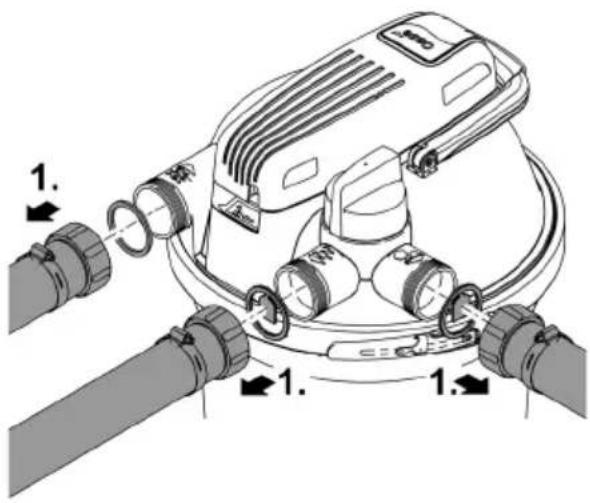

Tag filterdækslet af

Sådan gør du:

• Sluk filterpumpen, og træk UVC-renseenhedens stik ud af stikkontakten.
• Fjern alle slanger på filterdækslet (skru slangestudsene af).
• Løsn sikringslåsen.
• Brug en fladtang, hvis sikringslåsen går stram.
• Åbn spænderingen, og tag filterdækslet af.

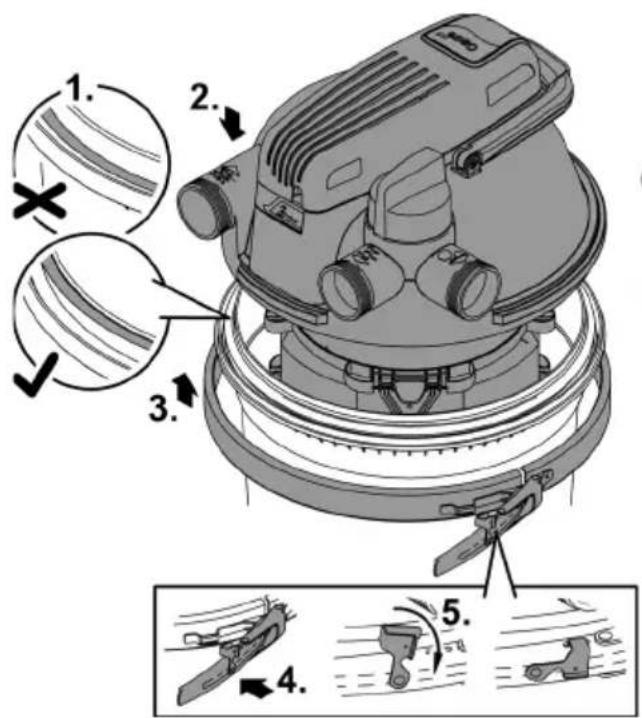

Sæt filterdækslet på

• Sørg for, at o-ringen på beholderen sidder korrekt på beholderkanten.
• Fugt tætningen med vand, eller smør eventuelt fedt på tætningen, så det er lettere at trykke filterhovedet på beholderen.
• Tryk filterdækslet jævnt og med stor styrke på beholderen, indtil det går i indgreb.
• Filterdækslet skal være placeret på beholderen, så det ligger tæt og er gået i indgreb, ellers kan spænderingen ikke lukkes.
• Fiksere filterdækslet med spænderingen, og læg sikringslåsen omkring.
• Sikkerhedslåsen forhindrer, at spænderingen løsnes ved en fejl og at bassinvandet således løber ud ukontrolleret.
  — Brug en fladtang, hvis sikringslåsen går stram.
• Fastgør alle slangerne (skru slangestudsene på).

Rengøring af apparat og vask og udskiftning af filtersvampe

i Isæt nye filtersvampe ved sæsonstart.

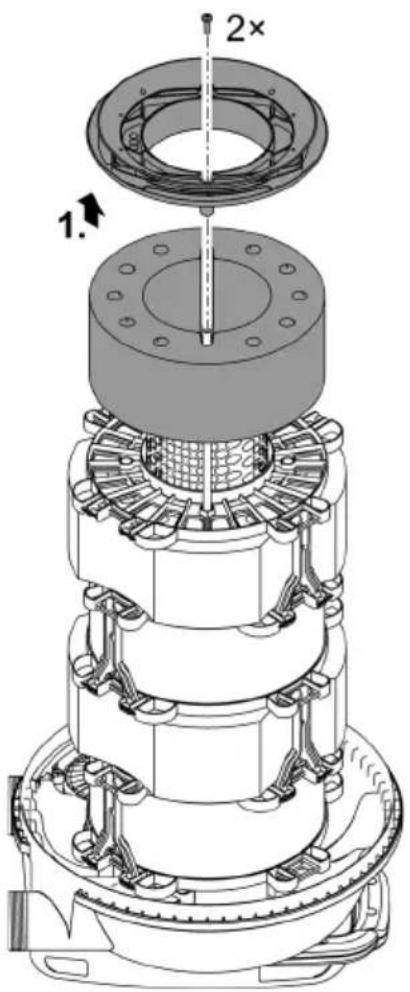

Skil filtersvampepakken ad

Forudsætning:

- Filterdækslet er taget af. (→ Tag filterdækslet af)

Læg filterdækslet med bunden opad på et blødt, rent underlag, således at filtersvampepakken er øverst.

• Løsn de to skruer, fjern forbindelsesskiven, og tag den første filtersvamp ud.
• For hver yderligere filtersvamp skal du løsne de to afstandsstykker og tage afstandsskiven og filtersvampen ud.

• Rengør beholderen, spænderingen, filterdækslet, UVC-vandhuset og gitterrøret med en kraftig vandstråle.

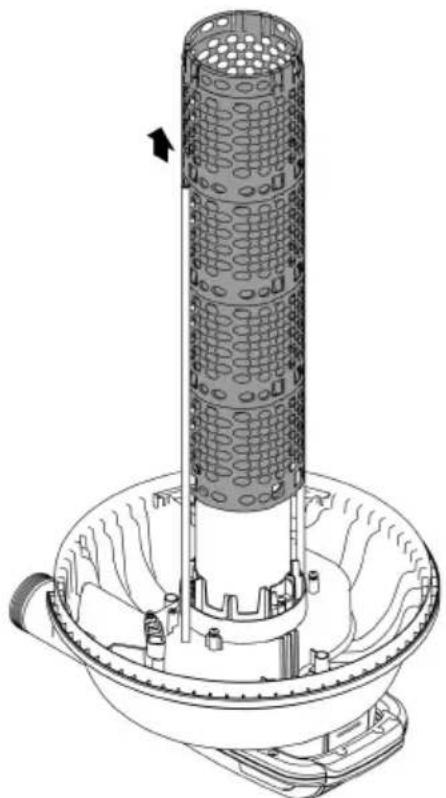

• Du kan trække gitterrøret af ved at trække og dreje samtidig i urets retning.
• Vask filtersvampene ved at trykke dem kraftigt under rindende vand.
• Hvis det er nødvendigt, udskift filtersvampene.

• Skyd filtersvampene på gitterrøret i den rigtige rækkefølge. (→ Indbygningsrækkefølge for filtersvampene)
• Læg en afstandsskive på hver filtersvamp, og fastgør skiven med hver to afstandsstykker.
• Stik afstandsstykket ind i afstandsskiven, indtil det går i indgreb, og vip afstandsstykket med en let drejebevægelse.
• Læg forbindelsesskiven på den sidste filtersvamp (lilla, 20 ppi). Fastgør forbindelsesskiven på begge rengøringsstænger ved hjælp af de to skruer.
• Sæt filterdækslet på beholderen. (→ Sæt filterdækslet på)

1. 2. a b c d click 3. 4.

FCL0024

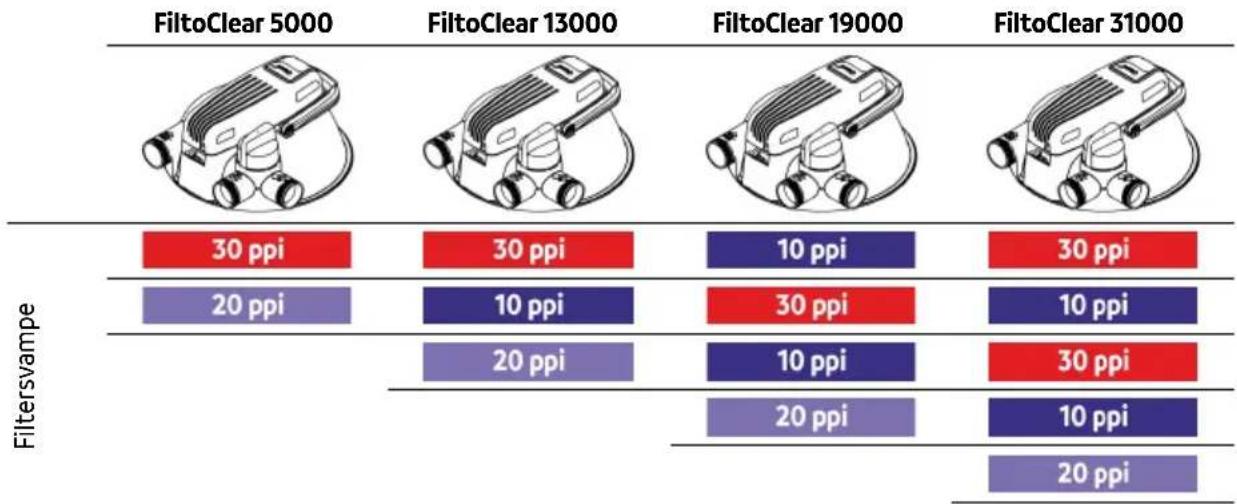

Indbygningsrækkefolge for filtersvampene

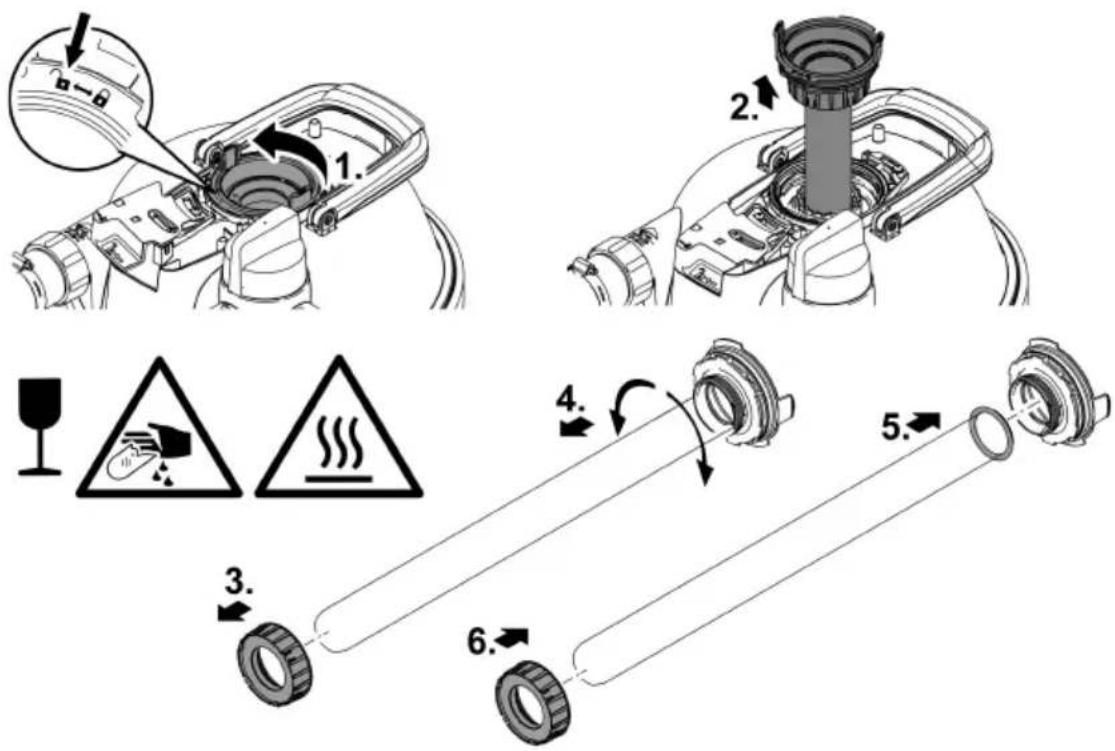

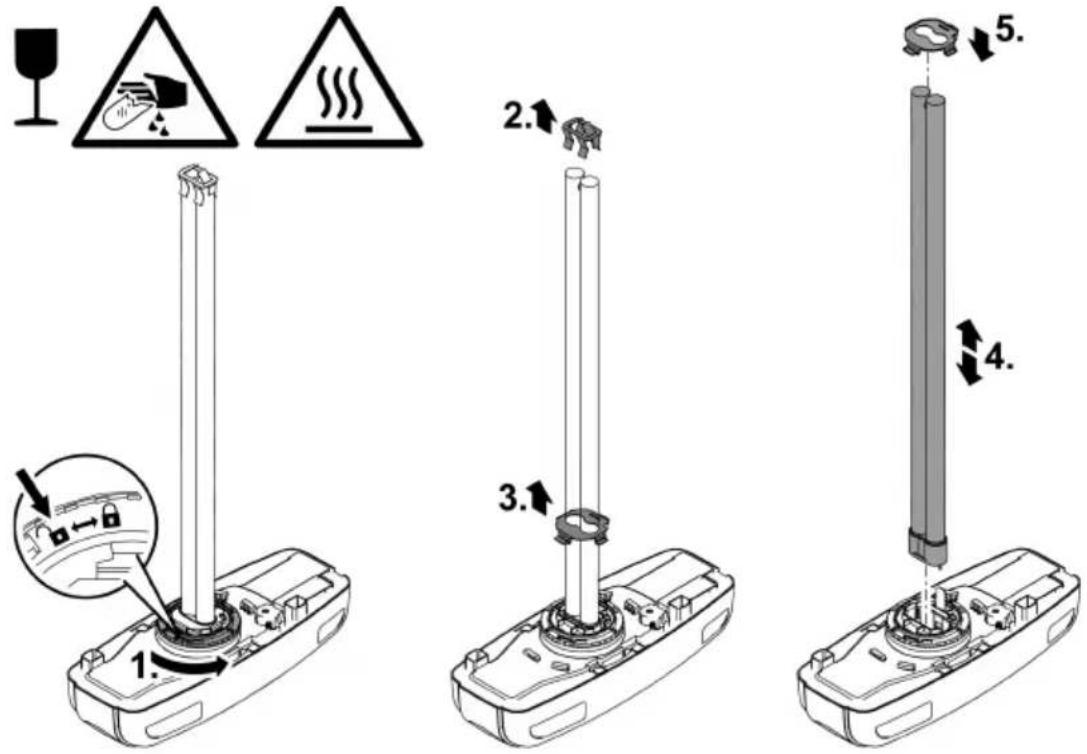

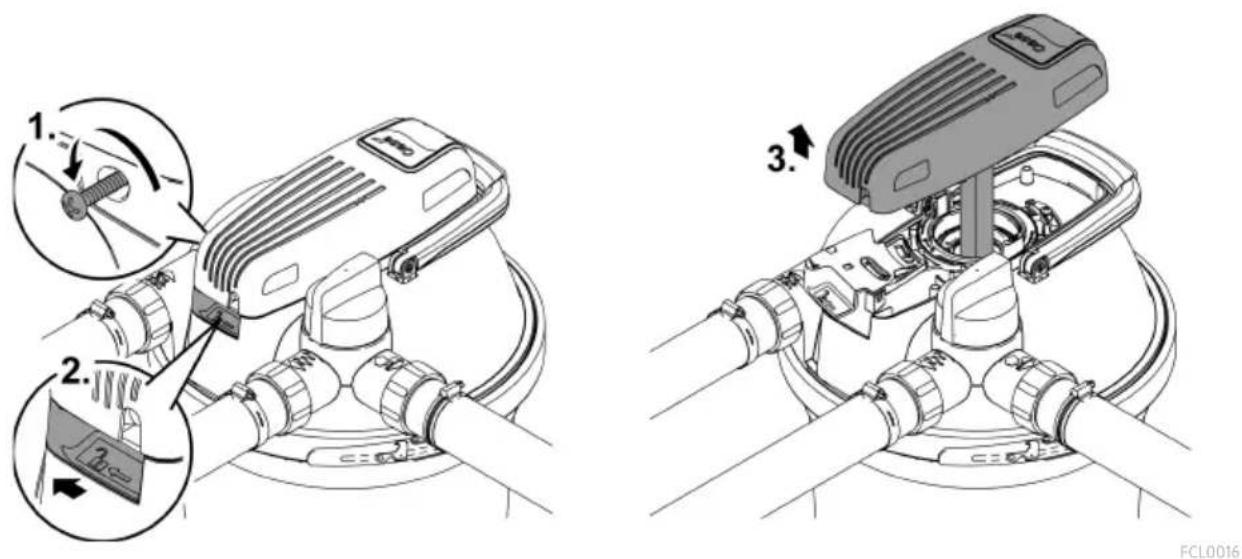

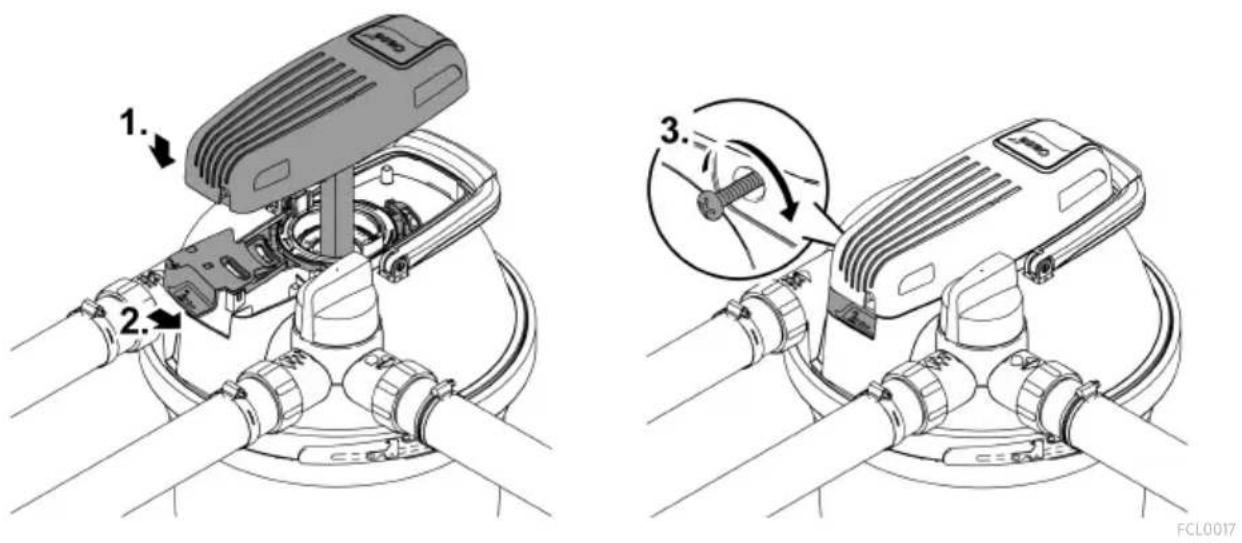

Afmontering/montering af UVC-apparathovedet

FORSIGTIG

Ultraviolet stråling fra UVC-pæren kan medføre skader på øjne eller hud.

▶ Brug aldrig UVC-pæren udenfor huset eller i et defekt hus.
- Afbryd strømmen til apparatet, før du påbegynder vedligeholdelsesarbejde, eller før du udskifter UVC-lampen.

FORSIGTIG

▶ Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår.
▶ Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset.

i Af sikkerhedsmæssige grunde kan UVC-lampen først tændes, når UVC-renseren er korrekt monteret i apparatet.

Afmontering af UVC-apparathovedet

Sådan gør du:

• Træk først UVC-renseenhedens stik inden du fjerner UVC-apparathovedet.
• Fjern sikringsskruen, løs åbningsringen, og tag UVC-apparathovedet af.
• Hvis du ikke kan tage UVC-apparathovedet af, har der i forbindelse med afkøling af UVC-pæren dannet sig et undertryk i kvartsglasset.

- Afhjælpning: Tænd UVC-renseenheden. Varmen fra UVC-pæren fjerner undertrykket, og UVC-apparathovedet trykkes opad med et plop. Træk UVC-renseenhedens stik, og tag så UVC-apparathovedet ud.

FCL0016

Montering af UVC-apparathovedet

Udskift UVC-pæren

UVC-pæren er en sliddel. Udskift UVC-pæren, når de oplyste driftstimer er nået. Dermed sikres en optimal filterkapacitet.

FiltoClear	UVC-pæreeffekt	Udskift UVC-pæren efter
5000	18 W	8000 t (en bassinsæson)
13000	24 W
19000	42 W (ekstraudstyr 36 W)	42 W / 60 W: 12000 t
31000	60 W (ekstraudstyr 55 W)	36 W / 55 W: 8000 t

Forudsætning:

• UVC-apparathovedet er afmonteret. (→ Afmontering af UVC-apparathovedet)
• Der må kun bruges UVC-pærer, hvis betegnelse og effektangivelse stemmer overens med oplysningerne på typeskiltet. (→ Tekniske data)

Sådan gør du:

• Afmontering: Drej bajonetringen indtil anslag hen til "Lås åben" for at kunne fjerne holdepladen og UVC-pæren.
• Montering: Drej bajonetringen indtil anslag hen til "Lås lukket" I modsat fald er det ikke muligt af montere UVC-apparathovedet.

- Ved levering er der som transportbeskyttelse en pærebeskyttelse på UVC-pærens glaskolbe. Pærebeskyttelsen er ikke nødvendig for funktionen og behøver ikke at blive sat på igen.

Hvis det er nødvendigt, kan du fjerne den lampebeskyttelse, der sidder i kvartsglasset, ved at gøre følgende:

- Bank forsigtigt og vedvarende rotordækslet inkl. kvartsglas ned mod et fast underlag. Lidt efter lidt glider lampebeskyttelsen ud af kvartsglasset.

i UVC-pærer fra OSRAM kan kun isættes uden holdeplade. Derfor anbefaler OASE at bruge UVC-pærer fra Philips.

Rengøring/udskiftning af kvartsglasset

Kvartsglasset er fastgjort ved hjælp af et rotordæksel i filterhovedet, således at der ikke kan sive vand ud fra beholderen.

- Udskift kvartsglasset, når det er ridset eller ikke længere er gennemsigtigt. UVC-pærens renseevne er da ikke længere tilstrækkelig.

FORSIGTIG

▶ Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår.
▶ Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset.

Forudsætning:

- UVC-apparathovedet er afmonteret. (→ Afmontering af UVC-apparathovedet)

Sådan gør du:

• Sluk filterpumpen.
• Åbn rotordækslet (bajonetlukningen står på "Lås åben").
• Fjern rotordækslet inkl. kvartsglasset og, såfremt den forefindes, renserotoren.

- Skift drejeventilen til position spildevandsudløb for at fjerne et eventuelt undertryk i beholderen.

- Rengør kvartsglasset. Hvis du udskifter kvartsglasset:

• Løs klemskruen, og træk forsigtigt kvartsglasset af med en let svingende og drejende bevægelse.
  — Rens o-ringen, og udskift den, hvis den er beskadiget.
• Påfør OASE-fedt (best.-nr. 27872) på o-ringen, og træk den over kvartsglassets krave for at undgå fedtrester på kvartsglasset.
• Sæt kvartsglasset på rotordækslet, og drej klemmeskruen indtil anslag, ellers er det ikke muligt at montere rotordækslet.

• Tjek renserotoren for profilslid.

- Drej ved montering af kvartsglasset rotordækslet indtil anslag (bajonetlukningen står på "Lås lukket"). I modsat fald er det ikke muligt af montere UVC-apparathovedet.

i I kvartsglasset kan der dannes kondensvand. Dannelse af kondensvand er uundgåeligt og påvirker hverken funktion eller sikkerhed.

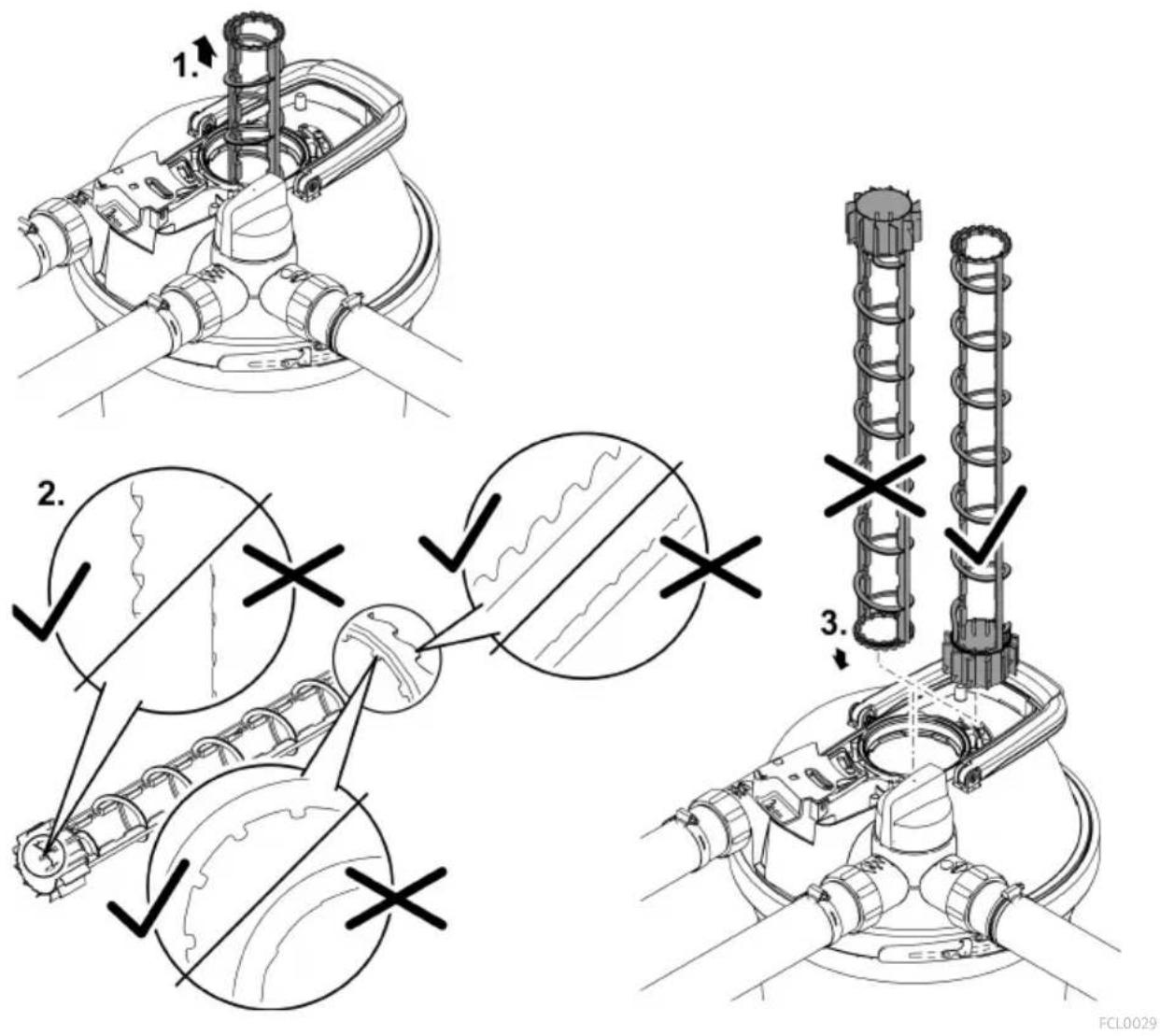

Udskiftning af renserotoren

Ved FiltoClear 19000 und FiltoClear 31000 er der over kvartsglasset en ekstra renserotor, der drives ved hjælp af vandflowet og renser kvartsglasset.

- Udskift renserotoren, när den er slidt.

Forudsætning:

- Kvartsglasset er afmonteret. (→ Rengøring/udskiftning af kvartsglasset)

Sådan gør du:

• Tjek renserotoren for profilslid på begge forsider og på de indvendige flader. — Hvis profilen er slidt, drejer renserotoren stramt og skal udskiftes.
• Sæt renserotoren i UVC-vandhuset.

• Hvis det er muligt, så fjern vandet fra beholderen, slangerne og forbindelserne.
• Rengør alle delene grundigt, tjek apparatet for skader, og udskift beskadigede dele.
• Opbevar filterdækslet, UVC-renseenheden og filtermedierne tørt og frostfrit.
• Opbevaringsstedet skal være utilgængeligt for børn.
• Tildæk beholderen, så regnvand ikke kan trænge ind.
• Sørg for at sikre den nedgravede beholder, så der ikke er nogen risiko for uheld for mennesker og dyr.

Fejlafhjælpning

Fejl	Mulig årsag	Afhjælpning
Der kommer ingen vand ud af vandudløbet	Filterpumpen er ikke slået til	Tænd filterpumpen
	Tilførselsslangerne til tilstoppede	Tjek tilførselsslangerne, og rengør dem eventuelt
	Drejeventilen står ikke på "Filtrer vand".	Sæt drejeventilen på "Filtrer vand".
Flowmængden er for lav	Filtersvampene er tilstoppede	Rengør filtersvampene
	Filterpumpens ydelse er for lav	Brug en filterpumpe med en højere ydeevne
Kontrollampen på UVC-apparathovedet lyser ikke.	Nettilslutningen er defekt, eller der er ikke forbindelse til netstikket	Tjek nettislutningen (netstik, netsikring)
	Temperaturkontakten har slukket UVC-pæren	Lad UVC-pæren køle af
	UVC-pæren er defekt	Udskift UVC-pæren
Filterydeevnen er utilstrækkelig	Drejeventilen står ikke på "Filtrer vand".	Sæt drejeventilen på "Filtrer vand".
	Filteret har kun være i drift i kort tid	Vent endnu nogle dage/uger
	Vandet eller havebassin er eks-tremt snavset	Rengør bassinet omhyggeligt
	Fiske- og dyrebestanden er for stor	Overhold retningslinjerne
	Filtersvampene er snavsede	Rengør filtersvampene
	Kvartsglasset er snavset	Rengør kvartsglasset og rensero-toren
	Renserotoren kører stramt	Tjek renserotoren for slitage, og udskift den eventuelt
	Renserotoren drejer ikke på grund af tilsmudsning	Rengør filteretRengør renserotorenFjern grus fra UVC-vandhuset og filtersvampenePlacér filterpumpen et højere sted for at reducere indsugning af groft smudsBrug pumpebeskyttelsespose (art.-nr. 34876) til filteret for at forhindre indsugning af groft smudsVed et for lavt flow brug en fil-terpumpe med en højere yde-evne

Slitagegrænsen for UVC-pæren er Udskift UVC-pæren nået (for lav bestrålingseffekt)

Tekniske data

Apparatdata

FiltoClear			5000	13000	19000	31000
UVC-renseenhed	Tilslutningsspænding	V AC	220-240	220-240	220-240	220-240
	Netfrekvens	Hz	50/60	50/60	50/60	50/60
	Effektforbrug	W	18	24	42	60
	UVC-ydelse	W	18	24	42	60
	UVC-pære		18 WTC-L(UV-C)	24 WTCL(UV-C)	36 W/42 WTC-L(UV-C)	55 W/60 WTC-L(UV-C)
	Beskyttelsesgrad		IP68	IP68	IP68	IP68
	Maks. tilladt nedsænk-ningsdybde i vandet	m	0,1	0,1	0,1	0,1
	Længde på netkabel	m	5	5	5	5
Min. flowmængde		l/t	2500	4500	6500	8500
Maks. flowmængde		l/t	5000	9000	13000	17000
Maks. tilladt pumpetryk		bar	0,6	0,6	0,6	0,6
Maks. tilladt driftstryk		bar	0,2	0,2	0,2	0,2
Indgang	Tilslutning		G2	G2	G2	G2
	Slangestuds	mm	38, 50	38, 50	38, 50	38, 50
Udgang	Tilslutning		G2	G2	G2	G2
	Slangestuds gennemsigtig mm		38, 50	38, 50	38, 50	38, 50
Smudsudgang	Tilslutning		G2	G2	G2	G2
	Slangestuds gennemsigtig mm		38, 50	38, 50	38, 50	38, 50
Antal filtersvampe rød			1	1	1	2
Antal filtersvampe blå			-	1	2	2
Antal filtersvampe lilla			1	1	1	1
Velegnet til maks. bassinvolumen		l	5000	13000	19000	31000
Velegnet til maks. bassinvolumen med fi-skebestand		l	2500	7000	10000	15000
Velegnet til maks. bassinvolumen med koikarper		l	-	-	5000	7500
Tilladt omgivelsestemperatur under drift		°C	0 ... +35	0 ... +35	0 ... +35	0 ... +35
Tilladt vandtemperatur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Dimensioner	Længde	mm	391	391	391	391
	Bredde	mm	382	382	382	382
	Højde	mm	370	490	611	732
Vægt	uden vand	kg	8,0	8,8	9,6	10,3
	med vand	kg	26	36	47	57

Tilladte vandværdier

Ferskvand, bassinvand

pH-værdi		6,0 ... 9,0
Hårdhed	°dH	8 ... 15
Frit klor	mg/l	<0,5
Saltindhold	%	<0,5
Temperatur	°C	+4 ... +35

Bortskaffelse

BEMÆRK

Dette apparat må ikke bortskaffes som husholdningsaffald.

▶ Bortskaf UVC-lampen og apparatet på genbrugssteder, der er beregnet til det.
▶ Gør apparatet ubrugeligt ved at skære kablet af.

DA

ADVARSEL

Sikkerhetsanvisninger

Elektrisk tilkobling

6 Planpakning for slangetut sort og lukkehette

Symboler på apparatet

IP68 0.1 m		Apparatet er støvtett, fullstendig beskyttelse mot berøring, og beskyttet mot permanent nedsenkning opptil en dybde på 0,1 m.
		Farlig UVC-stråling
		Beskytt apparatet mot direkte sollys
		Beskytt apparatet mot frost
		Ikke kast apparatet med vanlig husholdningsavfall
		Les bruksanvisningen

- Fikser slangen med en slangetut i stedet for med en slangeklemme.

- Apparatet må ikke kobles til en trinnløs, innstillbar strømforsyning.

Den rent biologiske startbakterien Oase AquaActiv BioKick aktiverer filterbiologien og fremkaller yteevnen til ditt damfilter innenfor et par uker. Den starter avgiftningen av nitritt, ammonium og ammoniakk med en gang. Vi anbefaler å fylle beholderen med Oase AquaActiv BioKick.

Rekkefølgen til igangsettingen:

— Du må først fjerne lukkehetten fra dreneringsslangen for smussvannet.

- Filterdekselet må ligge helt på beholderen så langt det går, ellers kan ikke spennringen lukkes.

- Ved levering sitter det en lampebeskyttelse på glasskolben til UVC-lampen som transportbeskyttelse. Lampebeskyttelsen er ikke nødvendig for funksjonen og må ikke skiftes ut.

i tilfelle nødvendig, fjern kvartsglasset i den fastsittende lampebeskyttelsen slik:

- Erstatt kvartsglasset, hvis det er slitt.

Forutsetning:

Slitasjegrensen fra UVC-lampen er Erstatt defekt UVC-lampe nädd (for lav stråleytelse)

Dette apparatet må ikke kastes i vanlig husholdningsavfall.

Säkerhetsanvisningar

Elanslutning

Funktionsbeskrivning

Symboler på apparaten
