BRUGSANVISNING PVI630C CANDY

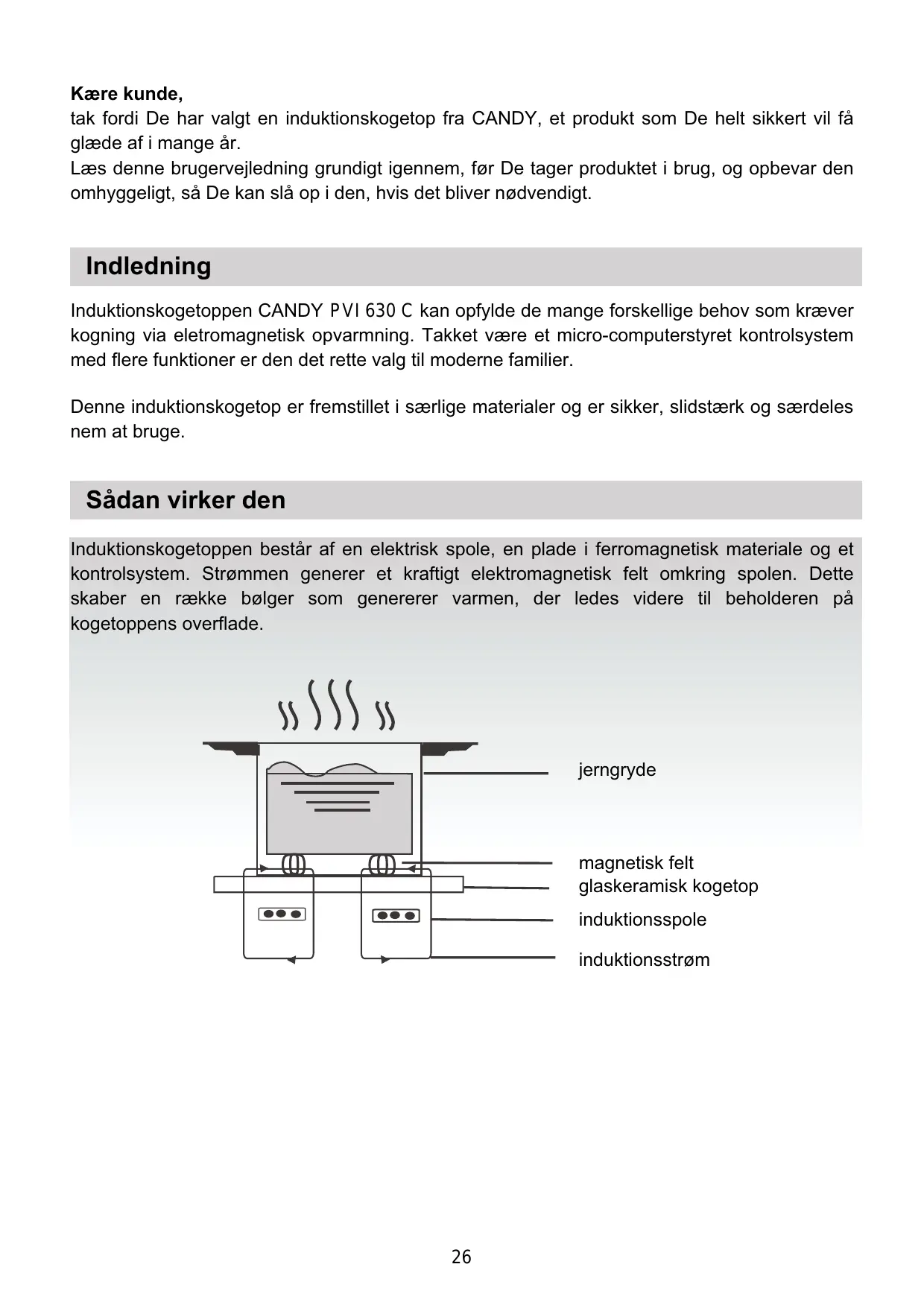

Kære kunde, tak fordi De har valgt en induktionskogetop fra CANDY, et produkt som De helt sikkert vil få glæde af i mange år. Læs denne brugervejledning grundigt igennem, før De tager produktet i brug, og opbevar den omhyggeligt, så De kan slå op i den, hvis det bliver nødvendigt. Indledning Induktionskogetoppen CANDY PVI 630 C kan opfylde de mange forskellige behov som kræver kogning via eletromagnetisk opvarmning. Takket være et micro-computerstyret kontrolsystem med flere funktioner er den det rette valg til moderne familier. Denne induktionskogetop er fremstillet i særlige materialer og er sikker, slidstærk og særdeles nem at bruge. Sådan virker den Induktionskogetoppen består af en elektrisk spole, en plade i ferromagnetisk materiale og et kontrolsystem. Strømmen generer et kraftigt elektromagnetisk felt omkring spolen. Dette skaber en række bølger som genererer varmen, der ledes videre til beholderen på kogetoppens overflade. jerngryde magnetisk felt glaskeramisk kogetop induktionsspole induktionsstrøm

DANISH Sikkerhed Installation Denne kogetop er udviklet til privat brug. Vi er altid opmærksomme på at forbedre vore produkter og forbeholder os ret til at foretage ændringer i takt med eventuel ny teknologisk udvikling. Fremgangsmåde for installation

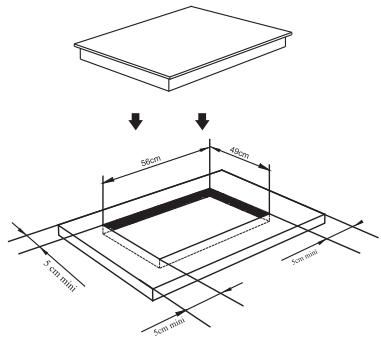

1. Bor et hul i møblets overflade, idet

målene på tegningen overholdes; For en korrekt installation skal der desuden være fri plads omkring kogetoppen på mindst 5 cm. Det skal sikres, at bordpladen som kogetoppen skal placeres på har en tykkelse på mindst 30 mm, og at den er fremstillet i et materiale, som kan tåle høje temperaturer, da den ellers kan deformeres af varmen fra kogetoppen (figur 1). Overophedningsningsbeskyttelse En sensor kontrollerer temperaturen inde i kogetoppen. Hvis temperaturen overstiger sikkerhedsniveauet, slukkes kogetoppen automatisk. Besked om genstande i berøring med kogepladerne Hvis der på kogetoppen placeres en gryde med en diameter på under 80 mm, små genstande (som knive, gafler, nøgler) eller en gryde som ikke er magnetisk (fx af alluminium), aktiveres der automatisk et lydsignal, som vil lyde i ca. 1 minut. Hvis problemet varer ved, vil kogetoppen automatisk gå i stand-by. Eftervarme alarm Hvis kogetoppen bruges i længere tid, kan den efter brug være varm. Bogstavet “H” på displayet advarer om, at kogetoppen er varm og at den ikke skal berøres. (figur 1) Beskyttelse via automatisk slukning Automatisk slukning

ekstra sikkerhedsfunktion på Deres induktionskogetop, som aktiveres, når man glemmer at slukke den. Den automatiske slukning af kogetoppen afhænger af den anvendte intensitet, som det fremgår af tabellen vist herunder: Intensitetsniveau Kogefeltet slukker automatisk efter 1-3 8 timer 4-6 4 timer 7-9 2 timer

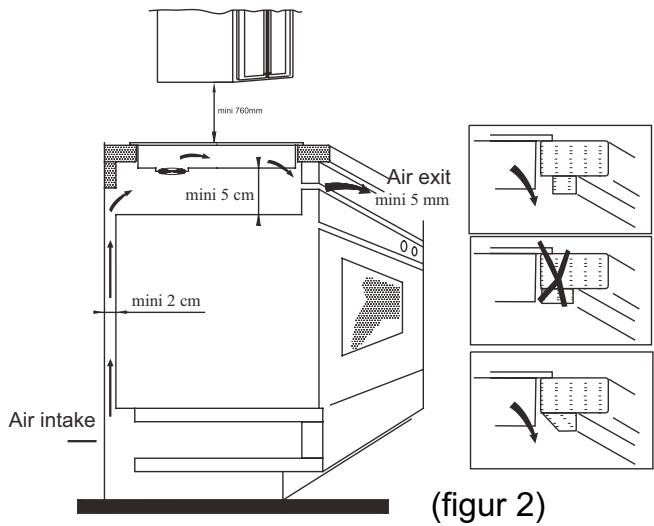

2. Sørg altid for at induktionskogetoppen

sidder tæt fast på bordets overflade, og at den er tilstrækkelig ventileret (figur 2).

Når gryden efter kogningen fjernes, opvarmer induktionskogetoppen ikke længere og vil, efter at lydsignalet har lydt i et minut, slukkes. A_h _djWa[ (figur 2) Bemærk: personer med pacemaker må kun anvende dette husholdningsapparat efter aftale med egen læge. Bemærk: mellem kogetoppen og et eventuelt køkkenmodul ovenover, skal der være en afstand på mindst 760 mm.

Kontrollér at det elektriske anlæg er forsynet med en effektiv jordforbindelse i henhold til gældende regler. Jordforbindelsen er obligatorisk. Fabrikanten fraskriver sig ethvert ansvar for eventuelle skader på personer eller genstande, som er forårsaget af manglende overholdelse af denne regel. Hvis apparatet ikke har noget stik monteres der på kablet et standardstik, som er i stand til at tåle den belastning, som er angivet på typeskiltet. Hvis der ønskes en fast tilslutning til nettet skal der mellem apparatet og nettet placeres en afbryder med en kontaktafstand på mindst 3 mm Hvis kablet er beskadiget må det kun udskiftes af en faguddannet person. Kablet må ikke være bøjet eller klemt.

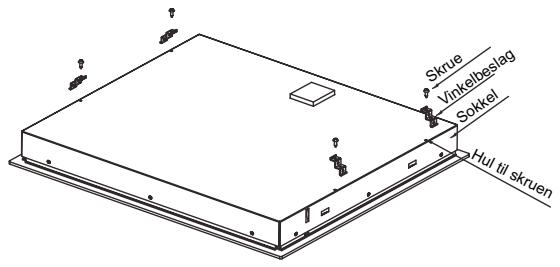

3. Efter at have placeret kogetoppen i hullet,

skal den fastgøres til overfladen, den hviler på med 4 vinkelbeslag, (som vist på billedet). Justér hver enkelt beslag afhængigt af tykkelsen på overfladen, som kogetoppen hviler på.

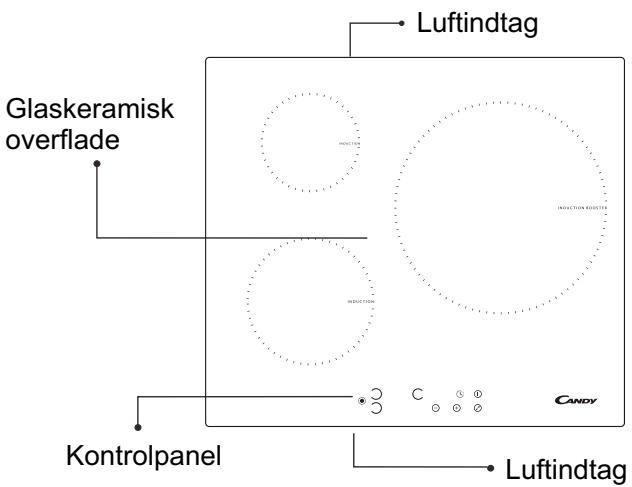

Sikkerhedsforanstaltninger (1) Induktionskogetoppen skal installeres af en faguddannet person. Foretag ikke selv installationen. (2) Induktionskogetoppen må ikke monteres på køleskabe, opvaske- eller tørretumblere. (3) Kogetoppen skal installeres på en sådan måde, at der sikres optimal varmeafgivelse. (4) Væggen og området under kogetoppen skal være varmeresistente. (5) For at undgå skader, skal den tynde film, som limer kogetoppen til overfladen, den hviler på, være varmeresistent. Beskrivelse af induktionskogetoppen Luftindtag Glaskeramisk overflade

4. Eletriske tilslutninger

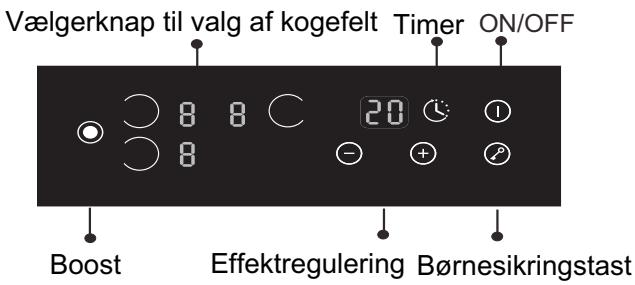

Tilslutning til strømforsyningsnettet skal foretages af en faguddannet person og i henhold til gældende regler. Fremgangsmåden for tilslutningen af kogetoppen er angivet i figur 3. Spænding og frekvens Kontrolpanel Luftindtag Diagram over kontrolpanelet Vælgerknap til valg af kogefelt Timer |{v|xx elektrisk forbindelse 400V 2-N 50/60HZ Sort Brun Grå og blå Gul/grøn 220-240V 50/60HZ Boost Sort og brun Grå og blå Gul/grøn

Effektregulering Børnesikringstast DANISH Brugervejledning

3. Når booster funktionen aktiveres flere steder

Klargøring før brug: Så snart der tændes for kogetoppen lyder der et lydsignal, alle kontrollamper blinker i 1 sekund, hvilket angiver, at kogtoppen står i stand-by. Stil gryden på det valgte kogefelt. på same side af kogepladen, begrænses zonen automatisk til indstilling 2. Annullering af “BOOST” funktionen Når BOOST funktionen er aktiv, vælg bageste højre kogefelt og tryk på tasten BOOST eller tasten “ - “ for att slette BOOST funktionen. Kogefeltet resettes till den før indstillede styrke. Driftsvejledning Efter at have trykket på tasten “ON/OFF”, viser alle lysdioderne symbolet “-“. Vælg det kogefelt som gryden befinder sig på, lysdioden for effektniveauet på det valgte felt blinker. Tryk herefter på tasterne “+” eller “-“, displayet viser 5 som standard, indstil med tasterne “+” eller “-“ det ønskede intensitetsniveau. Ved at trykke på “+” og “-“ – tasten samtidig, vil de tidligere indstillinger blive nulstillet og kogefeltet på kogetoppen slukkes. Se tabellen på side 30 for den specifikke effekt for hvert kogefelt. Bemærk: efter at gave trykket på tasten “ON/OFF”, vil induktionskogetoppen forblive i stand-by, hvis der ikke foretages andre operationer inden for 2 minutter. TIMER funktion Ved at trykke på TIMER tasten vil lysdioden blinke på displayet, og det er nu muligt at indstille tiden. Med tasterne “+” eller “-“ kan tiden indstilles fra 1 til 99 minutter. Ved at trykke på tasten “+” øges indstillingen med 1 minut ad gangen; ved at trykke på tasten ““ mindskes indstillingen med 1 minut ad gangen. Hvis 99 overskrides vil timeren automatisk gå tilbage til 0. Ved at trykke på tasterne “+” og “-“ samtidigt stilles displayet tilbage til 0. Bekræftelse af TIMER funktion

1. Vælg effekten i det forvalgte kogefelt, tryk

på tasten “timer” og indstil tiden.

2. Når timeren har blinket i circa 5 sekunder

vil den indstillede tid automatisk blive bekræftet.

3. Når tiden er blevet indstillet trykkes på

“TIMER” for at tjekke den ønskede indstilling. BOOST funktion (opkogning) For at opnå en hurtigere opkogning trykkes på tasten “BOOST” efter at kogefeltet er blevet valgt, displayet viser “P”. Denne funktion kan opnå en effekt på 2800W. Bemærk:

1. BOOST funktionen varer højst 5 minutter,

hvorefter kogefeltet tilbagestilles til den oprindelige indstilling.

2. Booster funktionen virker på alle zoner.

Annullering af TIMER funktion Hold tasten “timer” nede i 5 sekunder for at slette den tidligere indstillede funktion. Displayet viser 0. Børnesikring Af hensyn til børns sikkerhed er induktionskogetoppen forsynet med en børnesikring, hvormed funktionerne kan låses. For at låse funktionerne holdes låsetasten (Interlock) nede: kogetoppen blive låst, timerens display viser symbolet “LO” og alle de andre funktioner er spærret. Låse op funktion Tryk på låsetasten (Interlock) i 2 sekunder. Maksimumeffekt på hvert kogefelt Kogefelt Maksimum effekt (W) Normal Boost

7=55 Den angivne effekt kan variere afhængigt af grydens materiale og størrelse. Valg af kogegrej jernpande til friturestegning gryde i rustfrit stål emaljeret kedel i rustfrit stål emaljeret gryde lav pande i jern pande i jern tallerken i jern Der kan anvendes mange forskellige typer kogegrej på induktionskogetoppen.

1. Denne kogetop er i stand til at identificere og teste dem ved hjælp af én af

følgende metoder: stil gryden på et kogefelt. Hvis der på indikatoren for dette kogefelt vises et effektniveau, er gryden induktionsegnet; hvis den derimod viser symbolet “U”, er gryden ikke induktionsegnet.

2. Placér en magnet på gryden: hvis magneten tiltrækkes af gryden, vil denne være

induktionsegnet. NB: bunden af gryden skal indeholde materiale som påvirkes af en magnet. Gryden skal have en flad bund med en diameter på mere end 12 cm.

DANISH Sikkerhed og vedligeholdelse Brug en sikkerhedsafbryder som udelukkende bruges til dette husholdningsapparat. Kun til indendørs brug. Vask aldrig induktionskogetoppen direkte med vand. Brug aldrig en tom gryde på kogetoppen (uden mad som skal tilberedes), da den kan blive ødelagt, og da det under alle omstændigheder er farligt. Opvarm ikke madvarer på dåse uden først at have åbnet dåsen, da den ellers kan revne, når den udvider sig pga. varmen. Efter længere tids brug vil kogefeltet være meget varmt. Rør ikke ved kogetoppens overflade for at undgå forbrændinger. Kontrollér jævnligt at luften under kogetoppen kan cirkulere frit og ikke er blokeret (fx af glas, papir, osv.). Efterlad ikke genstande i metal som knive, gafler, skeer eller låg på kogetoppen, da disse også bliver varme. Brug aldrig induktionskogetoppen i nærheden af gas- eller kerosenbrændere. Anbring ikke brændbare materialer eller rengøringsog rensemidler under induktionskogetoppen. Hvis overfladen på kogetoppen går i stykker, skal apparatet slukkes for at undgå elektrisk stød. Brug ikke gryder med ru bund da kogetoppens glaskeramiske overflade ellers kan blive ødelagt. Rengør regelmæssigt kogetoppen for at undgå, at der ophober sig snavs, som kan hindre den i at fungere korrekt. Hold husholdningsapparatet uden for børns rækkevidde og tillad kun børn at bruge det sammen med en voksen. Hvis energiforsyningskablet er beskadiget, skal det udskiftes af en faguddannet person. ADVARSEL: dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Det skal bortskaffes separat. Dette husholdningsapparat er fremstillet i overensstemmelse med det europæiske direktiv 2002/96/EC om bortskaffelse af elektrisk og elektronisk udstyr. Ved overholdelse af direktiverne omkring bortskaffelse af dette husholdningsapparat forebygges eventuelle skader på miljøet og på sundheden, som en forkert bortskaffelse ellers kan medføre. Dette symbol angiver, at produktet ikke må bortskaffes som almindeligt husholdningsaffald, men at det skal bortskaffes via særlige centre for genanvendelse af elektrisk og elektronisk materiale. For yderligere oplysninger om behandling, bortskaffelse og genanvendelse af dette produkt bedes De kontakte Deres kommune eller henvende Dem til forretningen, hvor produktet er blevet købt.

Rengøring og vedligeholdelse Overfladen på kogetoppen kan rengøres på følgende måde: Type snavs Sådan gøres det rent Materiale til rengøring kun lidt snavset med varmt vand, hvorefter der tørres efter svamp meget snavset med varmt vand, hvorefter der tørres efter med en særlig slibesvamp til glaskeramik særlig svamp til glaskeramik fastbrændt mad o.l. hæld lys eddike på det fastbrændte materiale og rens med en blød klud, eller brug et passende rengøringsmiddel særligt klæbepapir til glaskeramik Smeltet sukker, plastic eller aluminium For at fjerne resterne skal der bruges en skraber som er egnet til glaskeramik (for at beskytte glasset er det bedst at bruge et skraber med silikone) særligt klæbepapir til glaskeramik Bemærk: kobl strømmen fra før apparatet rengøres. Fejlvisning og eftersyn Hvis der opstår en fejl vil induktionskogetoppen automatisk tilkoble en beskyttelsesfunktion og på displayet vil der blive vist følgende koder: Fejl F0/F1/F2 F3-F8 E1/E2 E3/E4 E5/E6 Mulig årsag fejl i ventilatoren fejl ved temperaturføleren fejl i den elektriske spænding temperaturfejl varmestrålingen er utilstrækkelig fejretning kontakt leverandøren kontakt leverandøren kontrollér at strømmen er tilsluttet Herefter tændes apparatet igen kontrollér gryden tænd igen for apparatet efter at det er kølet af Dette er en liste over de mest almindelige fejl. Skil ikke selv induktionskogetoppen ad, da der herved er risiko for alvorligere fejl. KUNDESERVICE Før De kontakter kundeservice Hvis produktet ikke virker korrekt beder vi Dem: — kontrollere om stikket sidder korrekt i stikkontakten; — læse skemaet over fejl og mulige årsager angivet på de foregående sider. Hvis årsagen til fejlen herefter ikke er fundet, bedes De : slukke for apparatet og kontakte Kundeservice.

DANISH Særlig erklæring Indholdet i denne manual er blevet kontrolleret omhyggeligt. Fabrikanten fraskriver sig ansvar for trykfejl og eventuelle udeladelser opstået under trykningen. Herudover kan der ved en eventuel revidering af brugervejledningen blive tilføjet tekniske ændringer uden forudgående varsel. Det afbillede produkt er det aktuelle.

1. Følg målene du finner på tegningen og

den til bordplaten med fire holdere (som vist på figuren). Reguler deretter hver holder etter bordplatens tykkelse. Bruksanvisning

2. Booster funktionen virker på alle zoner.

3. Når booster funktionen aktiveres flere steder

på samme side av kokeplaten, begrenses zonen automatisk til innstilling 2. Forberedelser før bruk: Men en gang du setter på platetoppen vil du høre et lydsignal og alle ledlampene blinker i ett sekund; det betyr at kokeplaten står i ”stand-by”. Sett gryten på kokesonen du ønsker å bruke. Betjeningsforklaring Når du trykker på tasten ”ON/OFF” viser alle ledlampene dette symbolet ”-”. Velg den kokesonen hvor du har satt gryten, ledlampen som viser varmenivået for den valgte sonen begynner å blinke. Trykk deretter på tasten ”+” eller ”-”, displayet viser i utgangspunktet 5, deretter regulerer du styrken som du ønsker med tasten ”+” eller ””. Trykker du tasten ”+” og ”-” inn samtidig, nullstilles alle tidligere innstillinger og kokesonen slåes av. Se tabell på side 71 for de enkelte kokesonenes spesielle strømstyrke. OBS: etter at du har trykket på ”ON/OFF”-tasten blir induksjonsplatetoppen stående i stand-by dersom du ikke fortsetter innen to minutter. Avbryte BOOST-funksjonen Når BOOST funksjonen er aktiv, velg høyre bakre kokesone og trykk på tasten BOOST eller tasten “-“ for å avbryte BOOST funksjonen. Kokesonen instiller seg på det same nivået som var innstilt tidligere. TIMER-funksjon Når du trykker på TIMER-tasten, begynner ledlampen på displayet å blinke og du kan stille inn tiden. Bruk tasten ”+” eller ”-” til å stille inn minuttene fra 1 til 99. Når du trykker på tasten “+” øker innstillingen gradvis med 1 minutt; trykker du på tasten ”-” minsker innstillingen med 1 minutt om gangen. Overskrider du 99 minutter går timeren automatisk til 0. Trykker du samtidig på tastene ”+” og ”-” viser displayet 0. Bekrefte TIMER-funksjonen

1. Velg ønsket styrke på kokesonen du skal

bruke, trykk på ”timer” og programmer tiden.

2. Etter at timeren har blinket i ca. 5

sekunder, er den programmerte tiden automatisk bekreftet.

3. Når du har programmert tiden trykker du

på ”TIMER” for å kontrollere at tiden er korrekt. BOOST-funksjon (hurtigkoking) For en raskere matlaging trykker du på ”BOOST”-tasten etter at du har valgt kokesonen, deretter viser displayet ”P”. Denne funksjonen kan nå en effekt på opp til 2800W. OBS:
