BRUGSANVISNING PerfectPower DCC 2412-40 DOMETIC

DA Opladnings- og spændingstransformer Monterings- og betjeningsvejledning. . . 168

Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.

Indholdfortegnelse

1 Forklaring af symboler....169
2 Generelle sikkerhedshenvisninger....169
3 Leveringsomfang....173
4 Tilbehør....174
5 Målgruppe for denne vejledning .....174
6 Korrekt brug ....174
7 Teknisk beskrivelse....175
8 Montering af opladningstransformer....178
9 Tilslutning af opladningstransformer ....179
10 Anvendelse af opladningstransformeren....181
11 Vedligeholdelse og rengøring af opladningstransformeren .....183
12 Udbedring af fejl .....184
13 Garanti....184
14 Bortskaffelse ....184
15 Tekniske data....185

1 Forklaring af symboler

FARE!

Sikkerhedshenvisning: Manglende overholdelse medfører død eller alvorlig kvæstelse.

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

2 Generelle sikkerhedshenvisninger

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Monterings- eller tilslutningsfejl
• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

Vær meget opmærksom på følgende grundlæggende sikkerhedsinformation for at beskytte dig, når elektriske apparater anvendes:

• Elektrisk stød
• Brandfare
• Kvæstelser

2.1 Grundlæggende sikkerhed

FARE!

- Anvend i tilfælde af brand en ildslukker, der er egnet til elektriske apparater.

ADVARSEL!

- Anvend kun produktet til det formål, som det er bestemt til.

- Sørg for, at den røde og den sorte klemme aldrig kommer i kontakt med hinanden.

- Afbryd produktet fra batteriet - hver gang før rengøring og vedligeholdelse - før udskiftning af en sikring (kun af specialister)

- hvis du afmonterer produktet: - Løsn alle forbindelser. - Kontrollér, at alle ind- og udgange er uden spænding.

- Hvis produktet eller tilslutningskablet har synlige beskadigelser, må produktet ikke tages i brug.

- Hvis dette produkts tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at undgå farer.

- Reparationer på dette produkt må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer.

- Dette produkt kan anvendes af børn over 8 år og derudover af personer med begrænsede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af produktet og forstår farerne, der følger heraf.

- El-apparater er ikke legetøj! Opbevar og anvend produktet uden for børns rækkevidde.

- Børn bør være under opsyn for at sikre, at de ikke leger med produktet.

VIGTIGT!

- Sammenlign forud for ibrugtagning spændingsangivelsen på typeskiltet med energiforsyningen, der er til rådighed.

- Sørg for, at andre genstande ikke kan forårsage en kortslutning på produktets kontakter.

- Opbevar produktet på et tørt og køligt sted.

2.2 Sikkerhed ved montering af produktet

FARE!

- Montér aldrig produktet i områder, hvor der er fare for en gas- eller støveksplosion.

FORSIGTIG!

- Sørg for, at det står stabilt! Produktet skal opstilles og fastgøres sikkert, så det ikke kan vælte eller falde ned.

VIGTIGT!

• Udsæt ikke produktet for nogen varmekilde (for f.eks. direkte sol eller opvarmning). Undgå yderligere opvarmning af produktet.
• Stil produktet på et tørt sted, der er beskyttet mod stænkvand.

2.3 Sikkerhed under elektrisk tilslutning af produktet

FARE! Fare for livsfarligt elektrisk stød!

Hvis elektriske apparater installeres forkert på både, kan det medføre korrosionsskader på båden. Lad en kvalificeret (skibs-)elektriker installere produktet.

- Når der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen i nærheden, som kan hjælpe i et nødstilfælde.

ADVARSEL!

• Sørg for et tilstrækkeligt ledningstværsnit.
• Træk ledningerne, så de ikke kan blive beskadiget af døre eller motorhjelme.
  Klemte ledninger kan føre til livsfarlige kvæstelser.

FORSIGTIG!

- Træk ledningerne, så der ikke er fare for at falde over dem, og en beskadigelse af kablet er udelukket.

VIGTIGT!

• Anvend tomme rør eller ledningsgennemføringer, når ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter.

• Træk ikke AC-kablet og DC-kablet i den samme ledningskanal (tomt rør).

• Tr æ k ikke kablerne løst eller med skarpe knæk.

• Fastgør kablerne sikkert.
• Træk ikke i kablerne.

2.4 Sikkerhed ved anvendelse af produktet

ADVARSEL!

- Hvis produktet anvendes i anlæg med åbne blysyrebatterier, skal rummet være godt ventileret. Disse batterier udskiller eksplosiv brintgas, som kan antændes af en gnist på de elektriske forbindelser.

FORSIGTIG!

• A n v e n d ikke produktet
- i saltholdige, fugtige eller våde omgivelser
- i nærheden af aggressive dampe
- i nærheden af brændbare materialer
- i områder med eksplosionsfare
- Kontrollér før aktivering, at tilførselsledningen og stikket er tørre.
- Afbryd altid strømforsyningen ved arbejder på produktet.
- Vær opmærksom på, at dele af produktet stadig kan være spændingsførende efter aktivering af sikkerhedsanordningen (sikring).
- Afbryd ikke kabler, när produktet stadig er i drift.

VIGTIGT!

• Sørg for, at produktets luftind- og -udgange ikke er tildækkede.
• Sørg for god ventilation.

2.5 Sikkerhedsforanstaltninger ved håndtering af batterier

ADVARSEL!

- Batterier kan indeholde aggressive og korrosive syrer. Undgå, at batterivæske kommer i kontakt med din krop. Skyl den pågældende legemsdel grundigt med vand, hvis din hud kommer i kontakt med batterivæske.

Kontakt straks en læge, hvis du får kvæstelser på grund af syrer.

FORSIGTIG!

- Bær ikke metalgenstande som f.eks. ure eller ringe, når du arbejder på batterier. Blysyre-batterier kan frembringe kortslutningsstrøm, der kan medføre alvorlige forbrændinger.

- Eksplosionsfare!

Forsøg aldrig at oplade et frosset eller defekt batteri.

Stil i dette tilfælde batteriet på et frostfrit område, og vent, indtil batteriet har tilpasset sig til udenomstemperaturen. Start derefter opladningsprocessen.

• Bær beskyttelsesbriller og beskyttelsesbeklædning, når du arbejder på batterier. Berør ikke dine øjne, når du arbejder på batterier.
• Ryg ikke, og kontrollér, at der ikke opstår gnister i nærheden af motoren eller batteriet.

VIGTIGT!

• Anvend udelukkende genopladelige batterier.
• Anvend tilstrækkelige kabeltværsnit.
• Beskyt den positive leder med en sikring.
• Undgå, at metalliske dele falder ned på batterierne. Det kan medføre gnister eller kortslutte batteriet og andre elektriske dele.
• Kontrollér, at polerne er tilsluttet korrekt.
• Følg anvisningerne fra batteriproducenten og dem fra producenten af systemet eller køretøjet, som batteriet anvendes i.
• Afbryd først batteriet fra jordforbindelse, hvis du har brug for at fjerne batteriet. Afbryd alle tilslutninger og alle forbrugere fra batteriet, før det fjernes.

3 L e v e r i n g s

Betegnelse

1 Batterilader

– Monterings- og betjeningsvejledning

4 T i l b e h ø r

Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):

Betegnelse Art.nr.

Temperaturføler TS-1 9600000099

5 Målgruppe for denne vejledning

Kapitlet kapitlet „Tilslutning af opladningstransformer“ på side 179 henvender sig udelukkende til fagfolk, der kender de pågældende VDE-retningslinjer.

Alle øvrige kapitler henvender sig også til brugerne af apparatet.

6 Korrekt brug

PerfectCharge DCC batteriladerne kan oplade batterier, der anvendes i køretøjer og på både, mens der køres eller sejles, eller forsyne dem med en vedligeholdelsesspænding strømproduktion. Derudover kan apparaterne anvendes som en stabil strømforsyning.

DCC batteriladere anvendes til kontinuerlig opladning af forsynings- eller indbyggede batterier (køretøjsbatterier):

• 12 V=== opladningstransformer: DCC1212-10, DCC1212-20, DCC1212-40
• 12 V---spændingstransformer: DCC2412-20, DCC2412-40
  • 24 V--- opladningstransformer: DCC2424-40
  • 24 V--- spændingstransformer: DCC1224-10, DCC1224-20

DCC batteriladere anvendes til at oplade følgende batterityper:

• Blysyrebatterier
• Bly-gel-batterier
  • Vlies-batterier (AGM-batterier)
  • Dometic eStore litiumbatterier

VIGTIGT!

Kontrollér opladningskravene fra batteriproducenten, før du oplader dit batteri.

Anvend ikke under nogen omstændigheder apparatet til at oplade andre typer batterier (f.eks. NiCd, NiMH, etc.).

ADVARSEL! Eksplosionsfare!

• Oplad ikke batterier med en celleløsning. Der er fare for eksplosion på grund af dannelse af knaldgas.
• Oplad ikke blysyrebatterier i ikke-ventilerede rum. Der er fare for eksplosion på grund af dannelse af knaldgas.
• Oplad ikke NiCd-batterier eller ikke-genopladelige batterier med dette apparat. Kappen på disse batterityper kan sprænge eksplosionsagtigt.

På grund af dens lave vægt og kompakte design kan opladningstransformeren nemt installeres i autocampere, erhvervskøretøjer eller motor- og sejlyachter. Under kørslen oplader den batterier, der bruges til strømfrembringelse i køretøjer eller på både, eller forsyner dem med en vedligeholdelsesspænding, så de ikke aflades.

12 V--- eller 24 V---spændingen fra et køretøjs- eller en bådbatteri transformeres til en stabil 12 V--- eller 24 V--- DC spænding.

Isoleringen af indgangs- og udgangsspændingerne betyder, at udgangsspændingen kan holdes stabil uden interferens fra indgangskredsløbet.

Opladningstransformeren tændes via et 12/24 V-signal:

• D + - s i g n a l
- Generatorsignal (klemme 15)
- Et forbundet indgangssignal

VIGTIGT!

Når klemme 15 anvendes, kan startbatteriet blive afladet, selvom moto-ren er slået fra, hvis tændingen er indstillet på „ON“.

Batteriladeren har forskellige beskyttelsesmekanismer:

• Overspændingsbeskyttelse: Batteriladeren frakobles, hvis spændingsværdien stiger over frakoblingsværdien. Den starter igen, när spændingen falder til genstartsværdien.

• Underspændingsbeskyttelse: Batteriladeren frakobles, hvis spændingsværdien falder under frakoblingsværdien. Den starter igen, når spændingen stiger til genstartsværdien.

• Overtemperaturbeskyttelse: Batteriladeren frakobles, när temperaturen i køretøjet overskrider en frakoblingsværdi. Den starter igen, när spændingen stiger til genstartsværdien.

• Beskyttelse mod kortslutning: Lysdioden på batteriladeren signalerer en fejl-funktion, hvis der er opstået en kortslutning. Apparatets sikring skal udskiftes ved en professionel, när den er blevet udløst af overstrøm.

BEMÆRK

De enkelte værdier findes i kapitlet „Beskyttelsesanordninger“ på side 188.

Batteriladeren kan tilpasses til forskellige batterityper via DIP-omskfitere.

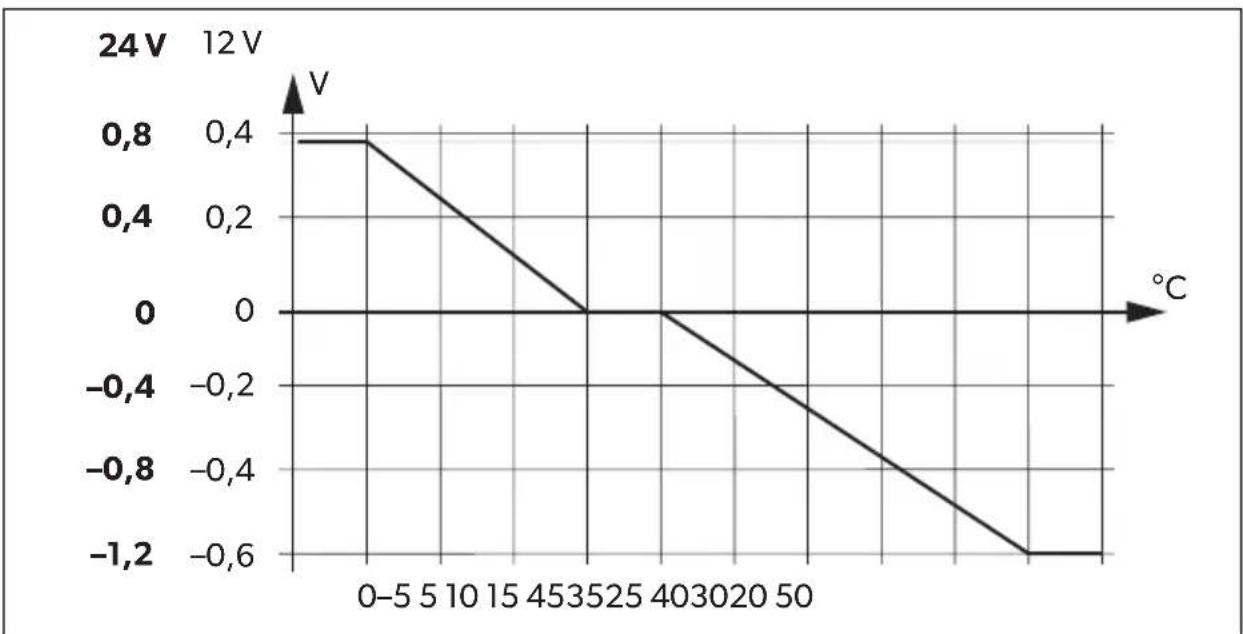

Når der er tilsluttet en TS-1-temperaturføler, tilpasser opladningstransformeren lade-spændingen i overensstemmelse med den målte temperatur, se kapitlet „Tekniske data“ på side 185.

7.1 Tilslutninger og betjeningselementer

Position på fig. 1, Betegnelse side 3

1 Indgangsklemmer (+) på startbatteriet

2 Indgangsklemmer (−) på startbatteriet

3 Styrekablet (I1) til at tænde køretøjet med den interne spænding (D+ eller klemme 15 (tænding))

4 Visning LED-display

5 Strømregulering (I2) til at begrænse ladestrømmen til 5 A

6 RJ11-klemme: Tilslutning af en temperaturføler (tilbehør)

7 DIP-omskifter, se kapitlet „Justering af opladningstransformeren“ på side 181

8 Udgangsklemmer (+) til køretøjsbatteriet

9 Udgangsklemmer (−) til køretøjsbatteriet

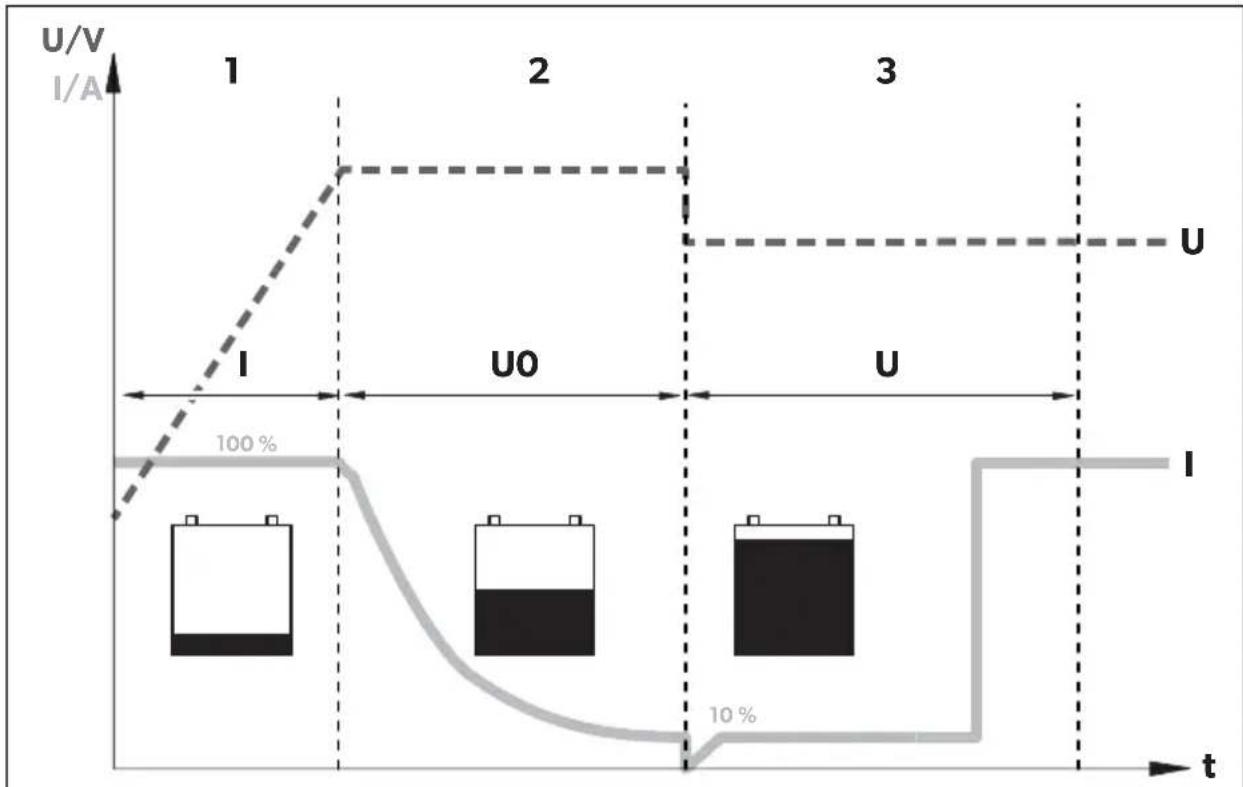

Der henvises til ladekarakteristikkerne som IU0U characteristics.

Ved opladningens start oplades det afladede batteri med konstant strøm (100 % ladestrøm), indtil batterispændingen när ladeslutspændingen. Når batteriet när dette spændingsniveau, aftager ladestrømmen.

Nu begynder absorptionsladeprocessen (U0-fase), hvis varighed afhænger af batteriet. I den forbindelse forbliver spændingen konstant (U0).

Denne fase er begrænset til maksimalt 3 timer for at forhindre overopladning af batteriet under kørslen.

3: U-fase (Float)

Efter U0-fasen skifter batteriladeren til vedligeholdelsesopladning (U-fase).

8 Montering af opladningstransformer

8.1 Nødvendigt værktøj

Til den elektriske tilslutning har du brug for følgende hjælpemidler:

• K r y m p e t a n g
- 4 fleksible tilslutningskabler: + og – for startbatteriet, + og – for køretøjsbatteriet. 1 fleksibelt signalkabel til tilslutning til D+ eller tændingen.
Det påkrævede tværsnit kan findes i tabellen kapitlet „Tilslutning af opladningstransformer“ på side 180.
- Kabelsko og muffer

Til fastgørelse af batteriladeren har du brug for følgende værktøjer:

• Maskinskruer (M4) med spændeskiver og selvlåsende møtrikker eller
• plade- eller træskruer.

8.2 Monteringshenvisninger

Vær opmærksom på følgende henvisninger ved valg af monteringsstedet:

• Batteriladeren kan monteres horisontalt og vertikalt.
• Batteriladeren skal monteres på et sted, der er beskyttet mod fugt.
• Batteriladeren må ikke monteres i omgivelser med antændelige materialer.
• Batteriladeren må ikke monteres i støvholdige omgivelser.

- Monteringsstedet skal være godt ventileret. Ved installation i lukkede, små rum skal der findes ventilation og udluftning. Den minimale afstand omkring batteriladeren skal være mindst 5 cm (fig. 2, side 4).

- Batteriladerens luftindgang og luftudgang skal forblive fri.

- Ved udenomstemperaturer over 40 °C (f.eks. i motor- eller kedelrum, direkte sol- lys) kan batteriladeren frakoble, selvom strømmen på de tilsluttede belastninger er under den nominelle belastning (derating).

- Monteringsfladen skal være plan og tilstrækkeligt fast.

8.3 Opladningstransformer

VIGTIGT!

Før du borer, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, när der bores, saves eller files.

▶ Vær opmærksom på afstandsspecifikationerne (fig. 2, side 4).
▶ Montér opladningstransformeren som vist (fig. 3, side 4).

9 Tilslutning af opladningstransformer

ADVARSEL!

Polerne må ikke byttes om. Ombytning af batteritislutningernes poler kan medføre kvæstelser og beskadige apparatet.

FORSIGTIG!

• Undgå under alle omstændigheder at komme i kontakt med batterivæsken.
• Batterier med celleslutning må ikke oplades, da der kan opstå eksplosive gasser på grund af overophedning af batteriet.

VIGTIGT!

Spænd møtrikkerne og skruerne fast med et maksimalt tilspændingsmoment på 12 – 13 Nm. Løse forbindelse kan medføre overophedning.

Overhold følgende henvisninger, när batteriet tilsluttes:

• Sørg for, at batteripolerne er rene, når klemmerne tilsluttes.
• Sørg for, at stikforbindelsen sidder godt fast.
• Vælg et tilstrækkeligt tværsnit for tilslutningskablet.
• Træk kablerne i henhold til VDE 100 (Tyskland).
• Tilslut minus-kablet direkte batteriets minuspol, ikke til et køretøjs eller en båds chassis.
• Anvend følgende kabelfarver:

- Rød: positiv tilslutning

- Sort: negativ tilslutning

Bestem kabeltværsnit

BEMÆRK

Hold afstanden til køretøjsbatteriet så kort som muligt.

Kablets minimumtværsnit afhænger af den maksimale kabellængde:

	Kabellængde Minimalt kabeltværsnit/sikring
		2.5 mm2/30 A	4 mm2/40 A	6 mm2/60 A	10 mm2/80 A
DCCxxxx-10	Til startbatteriet	≤7 m	≤11 m	≤16 m	-
	Til batteristrukturen	≤2 m	≤3,5 m	≤5 m	-
DCCxxxx-20	Til startbatteriet	-	≤5,5 m	≤8 m	≤14 m
	Til batteristrukturen	-	≤1,5 m	≤2,5 m	≤4 m
DCCxxxx-40	Til startbatteriet	-	-	-	≤7 m
	Til batteristrukturen	-	-	-	≤2 m

9.1 Tilslutning af opladningstransformer

VIGTIGT!

Opladningstransformeren må ikke tilsluttes direkte til generatoren.

▶ Tilslut opladningstransformeren som vist:

• Korrekt tilslutningsskema: fig. 4, side 5
• Tilslutning af batterierne: fig. 5, side 6
• Tilslutning af styreledningen (11): fig. 6, side 6

9.2 Tilslutning af tilbehør

BEMÆRK - Ydelsesregulering

For at begrænse opladningstransformerens udgangsstrøm til 5 A skal der findes et positivt styresignal ved kontakt „12“ (fig. 1 5, side 3).

10 Anvendelse af opladnings- transformeren

10.1 Til-/frakobling af opladningstransformeren

Opladningstransformeren tænder automatisk, så snart den modtager et positivt styresignal. Statuslysdioden lyser blåt.

Opladningstransfomeren slukker automatisk, när styresignalet ikke længere findes.

BEMÆRK

Hvis opladningstransformerens styresignal til- og frakobles via tændingen, kan startbatteriet blive afladet, hvis motoren ikke startes rettidigt.

10.2 Justering af opladningstransformeren

BEMÆRK

Find værdierne for batteriets ladeslutspænding og vedligeholdelses-ladespænding i batteriproducentens specifikationer.

Du kan tilpasse apparatet ved hjælp af DIP-omskifteren (fig. 1 7, side 3).

Indstilling af skiftespænding/konstant spænding

Du kan anvende DIP-omskifterne S1 og S2 til at indstille værdien for opladningens slutspænding.

S1 S2		Skiftespænding/konstant spænding
		12 V 24 V
TIL	TIL	14,4	V	28,8
FRA TIL 14,1 V 28,2 V
TIL FRA		14,7	V	29,4
FRA FRA

Indstilling af vedligeholdelsesspænding

Du kan anvende DIP-omskifterne S3 og S4 til at indstille vedligeholdelsesspændingen i U-fassen (vedligeholdelse).

S3 S4		Vedligeholdelsesspænding12 V 24 V
TIL	TIL	13,8	V	27,
FRA TIL 13,5 V 27,0 V
TIL FRA		13,2	V	26,4
FRA FRA

Indstilling af lademodus

ADVARSEL! Eksplosionsfare!

Anvend kun lademodusen, der passer til din batteritype. Spørg om nødvendig hos en specialist.

Du kan indstille lademodusen med DIP-omskifterne S5 og S6.

S5 S6 Lademodus
TIL TIL IU0U-opladning:Se kapitlet „Batteriladefunktion“ på side 177.
FRA TIL Konstant spænding 1Batteriladeren fungerer som konstant spændingskilde, hvor spændingens værdi svarer til opladningens indstillede slutspænding.
TIL FRA Konstant spænding 2
FRA FRA	Batteriladeren fungerer som konstant spændingskilde, hvor spændingens værdi svarer til den indstillede vedligeholdelsesspænding.

Indstilling af eStore-modus (kun DCC1212-40 og DCC2412-40 med eStore-batteri (option))

Du kan indstille eStore-lademodusen med DIP-omskifteren S7.

S7 eStore-ladekarakteristik

TIL FRA

FRA TIL

For eStore-ladekarakteristikken skal der være tilsluttet en temperaturføler.

BEMÆRK

Når der ikke anvendes en temperaturføler, er eStore-lademodusen konstant på 13,8 V med et maksimum på 35 A.

eStore-lademodusen har følgende ladekarakteristikker:

Udgangsspænding

(ladeslutspænding): 13,8 V=

Udgangsstrøm

(ladestrøm):

< -10^ O A

< -10^ til 0^ 5A

>0^ 35 A

11 Vedligeholdelse og rengøring af opladningstransformeren

VIGTIGT! Fare for skader på apparatet!

Rengør aldrig apparatet under rindende vand eller i opvaskevand. Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige apparatet.

▶ Rengør af og til apparatet med en fugtig klud.

12 Udbedring af fejl

ADVARSEL!

Åbn ikke apparatet. Du risikerer at udsætte dig selv for fare for elektrisk stød.

BEMÆRK

Hvis du har detaljerede spørgsmål om batteriopladerdataene, bedes du kontakte producenten (adresser på bagsiden af vejledningen).

Lysdioden lyser ikke

Kontakt kundeservice, hvis du ikke kan finde en fejl.

13 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

14 Bortskaffelse

▶ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

15 Tekniske data

	DCC1224-10 DCC1224-20
Art.nr.: 9600003748 96000037	49
Transformation:	12 V → 24 V
Nominel indgangsspænding: 12	V---
Indgangsspændingsområde: 8 V	-16 V
Ladestrøm: 10 A 20 A
Ladespænding: 26,4 V - 29,4 V
Effekt: 250 W	500 W
Udgangsspændingens restripple ved nominel strøm:	< 50 mV rms
Virkningsgrad:	Indtil 90 %
Tomgangsstrømforbrug:	<0,4 A
Udenomstemperatur drift:	-20 °C til +50 °C
Udenomsfugtighed:	≤ 95 %, ikke-kondenserende
Mål (B x D x H):	153 x 73 x 220 mm	153 x 73 x 260 mm
Vægt:	1,55 kg	1,85 kg
Godkendelse/certifikat:	CE E9
	DCC2412-20 DCC2	412-40
Art.nr.: 9600003750 9600003751
Transformation:	24 V → 12 V
Nominal indgangsspænding: 24 V---
Indgangsspændingsområde: 16 V - 32 V
Ladestrøm: 20 A 40 A
Ladespænding: 13,2 V - 14,7 V
Effekt: 250 W 500 W
Udgangsspændingens restripple ved nominel strøm:	< 100 mVeff
Virkningsgrad op til:	90 %
Tomgangsstrømforbrug: < 0,4 A
Udenomstemperatur drift: -20 °C til +50 °C
Udenomsfugtighed:	≤ 95 %, ikke-kondenserende
Mål (B x D x H):	153 x 73 x 220 mm	153 x 73 x 260 mm
Vægt:	1,55 kg	1,85 kg
Godkendelse/certifikat:	DCC2424-10 DCC1212-10
Art.nr.: 9600003752 9600003753
Transformation:	24 V → 24 V	12 V → 12 V
Nominal indgangsspænding:	24 V---	12 V---
Indgangsspændingsområde:	16 V – 32 V	8 V – 16 V
Ladestrøm: 10 A
Ladespænding:	26,4 V – 29,4 V	13,2 V – 14,7 V
Effekt:	250 W	120 W
Udgangsspændingens restripple ved nominel strøm:	< 100mVeff	< 50 mVeff
Virkningsgrad op til:	90 %
Tomgangsstrømforbrug: < 0,4 A
Udenomstemperatur drift:	-20 °C til +50 °C
Udenomsfugtighed:	≤ 95 %, ikke-kondenserende
Mål (B x D x H):	153 x 73 x 220 mm	153 x 73 x 180 mm
Vægt:	1,55 kg	1,25 kg
Godkendelse/certifikat:	DCC1212-20 DCC1212-40
Art.nr.: 9600003754 9600003755
Transformation:	12 V → 12 V
Nominal indgangsspænding: 12 V---
Indgangsspændingsområde: 8 V - 16 V
Ladestrøm: 20 A 40 A
Ladespænding: 13,2 V - 14,7 V
Effekt: 250 W 500 W
Udgangsspændingens restripple ved nominel strøm:	< 50 mVeff
Virkningsgrad op til:	90 %
Tomgangsstrømforbrug: < 0,4 A
Udenomstemperatur drift:	-20 °C til +50 °C
Udenomsfugtighed:	≤ 95 %, ikke-kondenserende
Mål (B x D x H):	153 x 73 x 220 mm	153 x 73 x 260 mm
Vægt:	1,55 kg	1,85 kg
Godkendelse/certifikat:

Beskyttelsesanordninger

	12 V	24 V
Indgang:	Beskyttelse mod højspænding, lavspænding, ombytning af polerne (intern sikring)
Lavspændingsfrakobling:	8 V	16 V
Lavsppændingsgentilkobling:	10 V	20 V
Overspændingsbeskyttelse:	16 V	32 V
Højspændingsgentilkobling:	15,5 V	31 V
Temperatur:	Frakobling
Kortslutningsbeskyttelse:	Ja, I_pk

Temperaturkompensation

BEMÆRK

Temperaturkompensationen er kun effektiv, hvis der er tilsluttet en TS-1 temperaturføler og IUOU-lademodusen er valgt.

8.2 Monteringsanvisningar

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

- Hvis produktet eller tilkoblingskabelen har synlige skader, må ikke produktet brukes.

- Elektriske apparater er ikke beregnet for barn!

5 Målgruppen for denne veiledningen

• k r y m p e t a n g
• 4 fleksible tilkoblingskabler: + og – for startbatteriet, + og – for det innebygde batteriet. 1 fleksibel signalkabel for tilkobling til D+ eller tenningen. Det nødvendige tverrsnittet finner man i tabellen kapittel «Koble til ladeomformer» på side 224.
• Kabelsko og kabelhylser

- Koble minuskabelen direkte til minuspolen på batteriet, ikke til sjassiet på et kjøretøy eller skip.

Ladeomformeren må ikke kobles direkte til vekselstrømsgeneratoren.

• Korrekt tilkoblingsdiagram: fig. 4, side 5
• Koble til batterier: fig. 5, side 6
• Koble til styreledning (I1): fig. 6, side 6

For eStore ladekarakteristikk, må det være koblet til en temperatursensor.

MERK

Brukt uten en temperatursensor, er eStore lademodus konstant på 13,8 V med et maksimum på 35 A.

eStore lademodus har følgende ladekarakteristikker:

Utgangsspenning

(Ladesluttspenning): 13,8 V=

Utgangsstrøm

(Ladestrøm):

< -10^ O A

< -10^ til 0^ 5A

>0^ 35 A

Temperaturkompensasjonen er kun effektiv hvis en TS-1 temperatursensor er tilkoblet og IUOU lademodus er valgt.
