BRUGSANVISNING P603I30NV BERTAZZONI

Anslutningskabel ej ansluten korrekt eller defekt.

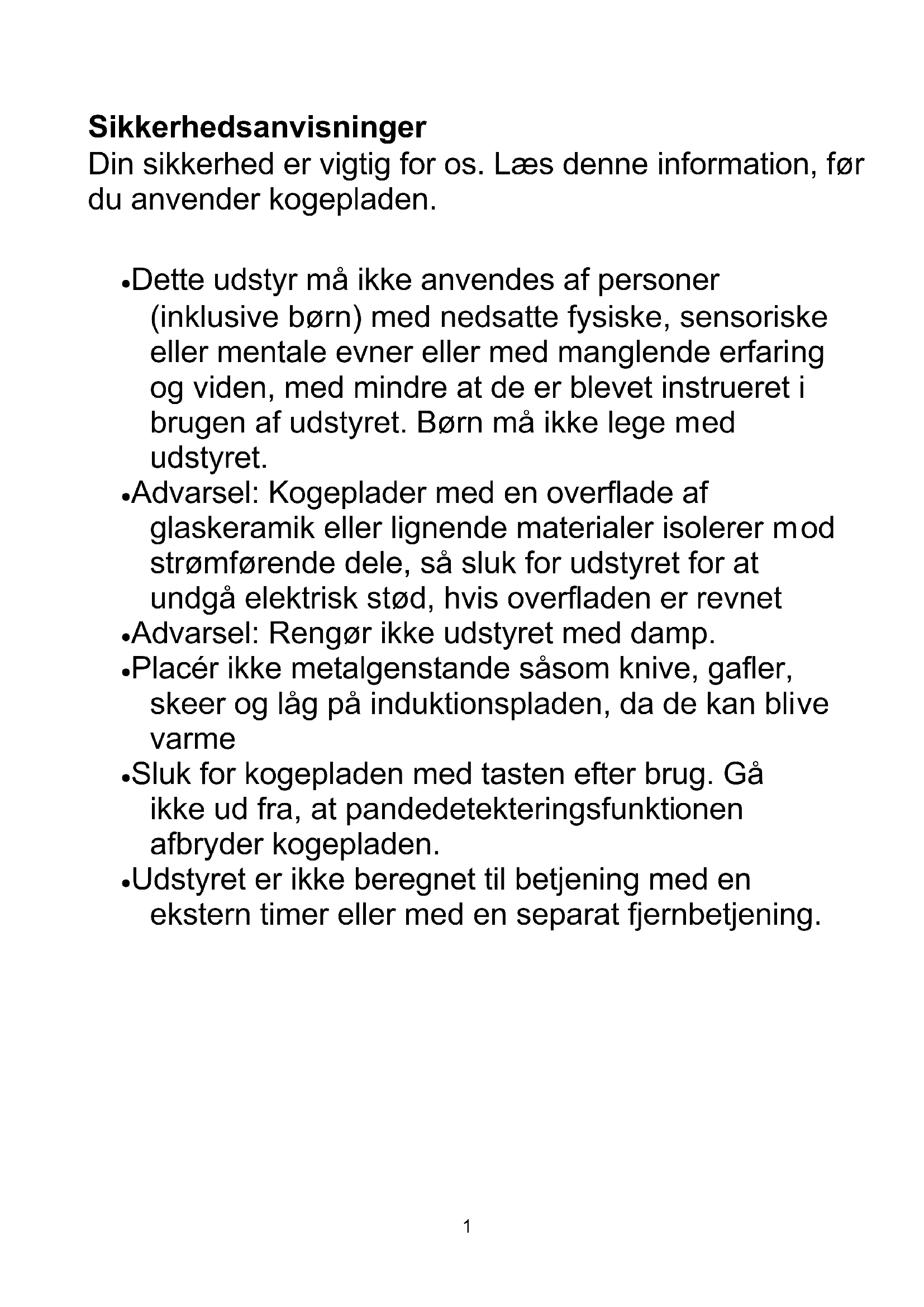

• Dette udstyr må ikke anvendes af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfari

og viden, med mindre at de er blevet instrueret i brugen af udstyret. Børn må ikke lege m

• Advarsel: Kogeplader med en overflade af glaskeramik eller lignende materialer isolerer m

strømførende dele, så sluk for udstyret for at undgå elektrisk stød, hvis overfladen er revnet

• Advarsel: Rengør ikke udstyret med damp.

• Placér ikke metalgenstande såsom knive, gafler, skeer og låg på induktionspladen, da de kan bli

• Sluk for kogepladen med tasten efter brug. Gå ikke ud fra, at pandedetekteringsfunkti onen afbryder kogepladen.

• Udstyret er ikke beregnet til betjening med en ekstern timer eller med en separat fjernbetjening.2

• Brandfare: Opbevar ikke genstande på kogepladen.

• Hvis strømkablet beskadiges, skal det udskiftes af producenten, hos forhandleren eller af en anden ligeledes kvalificeret person for at undgå fare.

• Dette udstyr kan anvendes af børn fra 8 år og op, og af personer med nedsatte fysiske, sensori ske eller mentale evner eller med manglende erfaring og viden, hvis de er blevet instrueret i brug af udstyret på en sikker måde og forstår faremomenterne relateret hertil. Børn må ikke lege med udstyret. Børn må ikke rengøre eller vedligeholde udstyret uden overvågning.

• ADVARSEL: Udstyret og dets tilgængelige dele bliver varme under brug.

• Undgå at berøre varmeelementerne.

• Hold børn under 8 år væk fra udstyret, med mindre at de overvåges konstant.

• ADVARSEL: Madlavning med fedt eller olie på en kogeplade uden opsyn kan medføre brand.

• Forsøg ALDRIG at slukke en brand med vand, men sluk for kogepladen, og dæk herefte

flammerne f.eks. med et låg eller et brandtæppe.3

• ADVARSEL: Madlavningen skal overvåges. Kortvarig madlavning skal overvåges konstant.

• ADVARSEL: Brandfare: opbevar ikke genstande på kogepladen.

• ADVARSEL: Brug kun afskærmninger udviklet af producenten af madlavningsudstyret, eller afskærmninger mærket som passende i udstyrsproducentens instruktionsvejledning, eller afskærmninger indbygget i udstyret. Brug af afskærmninger, der ikke passer til udstyret, kan medføre ulykker.

• Der må ikke være adgang til strømforsyningskablet efter endt installation.4 Tillykke med købet af din nye induktionskogeplade. Vi anbefaler, at du bruger tid på at læse denne instruktions-/installationsvejledning med anvisninger om korrekt installation og betjening. Læs afsnittet om installation, før kogepladen installeres. Læs omhyggeligt alle sikkerhedsanvisninger før brug, og opbevar denne instruktions- /installationsvejledning til fremtidig brug. Produktoverblik Set oppefra Betjeningsflade5 Reference Beskrivelse

Tast til valg af zone

TIL/FRA tast D Skyder til justering af effekt/tid

Timer Varmezone effekt Varmezone Maks. effekt (220-240V~) 2000/2300W 1200/1500W 2300/3000W Samlet maks. effekt 6500W6 Om madlavning med brug af induktion Induktionsmadlavning er en sikker, avanceret, effektiv og økonomisk madlavningsteknologi. Der anvendes elektromagnetiske vibrationer til at danne varme direkte i panden eller gryden, i stedet for indirekte gennem opvarmning af glasoverfladen. Glasset bliver kun varmt, fordi det opvarmes af panden/gryden. Før brug af din nye induktionskogeplade

• Læs denne vejledning, og vær især opmærksom på afsnittet ’Sikkerhedsanvisninger’.

• Fjern beskyttelsesfolie, der eventuelt stadig findes på din induktionskogeplade. Brug af berøringstasterne

• Tasterne reagerer på berøring, så du behøver ikke at trykke hårdt.

• Brug den flade del af fingeren, ikke fingerspidsen.

• Der afgives en biplyd, hver gang en berøring registreres.

• Sørg for, at tasterne altid er rene og tørre, og at de ikke er dækket af genstande (f.eks. et redskab eller en klud). Selv et tyndt lag vand kan gøre det vanskeligt at betjene tasterne. støbejernsgryde magnetisk kreds keramisk glasplade induktionsspole induceret strøm7 Valg af det rigtige køkkengrej

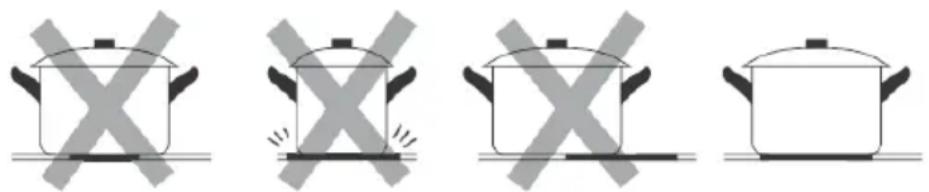

• Brug kun køkkengrej med en bund, der er egnet til induktionsmadlavning. Se efter induktions-symbolet på emballagen eller i bunden af panden/gryden.

• Du kan kontrollere, om dit køkkengrej er egnet ved at foretage en magnettest. Bevæg en magnet imod bunden af panden/gryden. Hvis den tiltrækkes, er panden/gryden egnet til induktion.

• Hvis ikke du har en magnet:

1. Hæld noget vand i den pande/gryde, som du vil kontrollere.

2. Hvis ikke blinker på displayet, og hvis vandet varmes op, er panden/gryden egnet.

• Køkkengrej fremstillet af følgende materialer kan ikke anvendes: rent rustfrit stål, aluminium eller kobber uden en magnetisk bund, glas, træ, porcelæn, keramik og lertøj. Brug ikke køkkengrej med takkede kanter eller en buet bund. Kontrollér, at bunden på din pande/gryde er glat, ligger plant an mod glasset og er samme størrelse som kogezonen. Brug pander/gryder med en diameter så stor som grafikken på den valgte zone. En pande/gryde, der er en anelse større, udnytter energien mest effektivt. Effektiviteten kan være mindre end forventet, hvis du anvender en mindre pande/gryde. Kogepladen kan eventuelt ikke detektere en pande/gryde mindre end 140 mm. Sørg altid for at centrere din pande/gryde på kogezonen. Løft altid pander/gryder af induktionskogepladen - lad dem ikke glide hen over glasfladen, da dette kan lave ridser i glasset.8 Brug af din kogeplade Start madlavning

1. Berør TIL/FRA tasten (C) i 3 sekunder.

Når strømmen er slået til, bipper brummeren en gang; alle displays viser " - " for at angive, at induktionskogepladen er på standby.

2. Sæt en passende pande/gryde på den kogezone,

som du ønsker at anvende. Sørg for, at bunden af panden/gryden og fladen på kogezonen er ren og tør.

3. Berør tasten til valg af zone (A) for den varmezone, hvor panden/gryden er placeret. Det

• Hvis ikke du vælger en varmeindstilling inden for 1 minut, slukkes induktionskogepladen automatisk. I dette tilfælde skal du starte igen fra trin 1.

• Du kan ændre varmeindstillingen til enhver tid under madlavningen. MINDRE VARME MERE VARME9 Hvis displayet blinker skiftevis med varmeindstillingen Betyder dette, at:

• du ikke har sat en pande/gryde på den korrekte kogezone, eller

• at den pande/gryde, som du anvender, ikke er egnet til induktionsmadlavning, eller

• panden/gryden er for lille eller ikke centreret korrekt på kogezonen. Der finder ikke opvarmning sted, med mindre at der er placeret en pass ende pande/gryde på kogezonen. Displayet slukkes automatisk efter 1 minut, hvis der ikke placeres en passende pande/gryde på kogezonen. Efter endt madlavning

1. Berør den relevante tast til valg af zone (A), som du ønsker at afbryde.

3. Pas på varme overflader

"H" viser, hvilken kogezone der er for varm at berøre. Det forsvinder, når overfladen er kølet ned til en sikker temperatur. Du kan spare energi ved at anvende en varmeplade, som stadig er varm, hvis du ønsker at opvarme andre pander/gryder. Brug af boost-funktionen Aktivering af boost-funktionen

1. Vælg varmezonen ved at berøre tasten til valg af zone (A) for at vælge varmezonen.

2. Berør boost-tasten (E)

; zone-indikatoren viser "P.", og effekten bliver maksimal. Deaktivering af boost-funktionen

1. Berør den relevante tast til valg af zone (A), som du ønsker at deaktivere.

2. Berør skyderen (D) for at deaktivere boost-funktionen. Kogezonen går da til niveau 9.

• Denne funktion virker for alle kogezoner.

• Kogezonen returnerer til niveau 9 efter 5 minutter.10 Brug af børnesikringsfunktionen

• Du kan låse tasterne for at forhindre utilsigtet brug (f.eks. at børn ved et uheld kommer til at tænde for kogezonerne).

• Når tasterne er låst, deaktiveres alle taster undtagen OFF-tasten. Blokering af tasterne Berør låsetasten (B) i 3 sekunder. Tidsindikatoren viser "Lo " Frigørelse af tasterne

1. Kontrollér, at induktionskogepladen er tændt.

2. Berør låsetasten (B) i et stykke tid

3. Nu kan du igen anvende din induktionskogeplade.

Når kogepladen er i låst tilstand, er alle taster deaktiveret undtagen FRA. Du kan altid slukke for kogepladen med FRA-tasten i nødstilfælde, men du skal låse kogepladen op, før du kan bruge den igen11 Beskyttelse mod overophedning Der er installeret en temperatursensor til overvågning af temperaturen inde i induktionskogepladen. Når der registreres for høj temperatur, afbrydes induktionskogepladen automatisk. Detektering af små artikler Hvis en pande/gryde i forkert størrelse, eller en ikke-magnetisk pande/gryde (f.eks. aluminium), eller en anden lille genstand (f.eks. en kniv, en gaffel, en nøgle) ligger på kogepladen, skifter den automatisk til standby efter 1 minut. Blæseren fortsætter med at køle induktionskogepladen i yderligere 1 minut. Beskyttelse gennem automatisk afbrydelse Automatisk afbrydelse er en sikkerhedsfunktion til beskyttelse af din induktionskogeplade. Der afbrydes automatisk, hvis du skulle glemme at slukke for din induktionskogeplade. Standard aktive tider for forskellige effektniveauer vises i tabellen nedenfor: Effektniveau 1~3 4~6 7~8

Når panden/gryden fjernes, holder induktionskogepladen straks op med at varme, og den slukkes efter 2 minutter. Personer med pacemaker bør kontakte lægen, før de anvender denne enhed. Automatisk detektering af pande/gryde Denne funktion detekterer automatisk, hvor gryden eller panden er placeret. Forbindelsesfunktionerne aktiveres automatisk, afhængigt af størrelsen på gryden eller panden. Du skal blot skrue op med skyderen.12 Brug af timeren Du kan bruge timeren på to forskellige måder:

• Du kan bruge den som en alarm. I dette tilfælde slukker timeren ikke for en kogezone, når det indstillede tidsrum er forløbet.

• Du kan indstille den til at slå en kogezone fra, når tiden er gået.

• Du kan indstille timeren op til 99 minutter. Brug af timeren som alarm Uden valg af en kogezone

1. Kontrollér, at mindst en kogezone er tændt.

Bemærk: du kan også bruge alarmen uden at vælge en kogezone.

3. Indstil timeren ved at berøre

"-" eller "+" tasten til tidsstyring. Tip: Berør "-" eller "+" timer-tasterne en gang for at reducere eller forøge med 1 minut. Hold fingeren på "-" eller "+" timer-tasterne for at reducere eller forøge med 10 minutter. Hvis man berører "-" og "+" samtidig, afbrydes timeren, og timer-indikatoren slukkes.

4. Når tiden er indstillet, starter nedtællingen med det samme. Displayet viser den

resterende tid.13 Indstilling af timeren til at slå en eller flere kogezoner fra Hvis timeren er indstillet til en zone:

1. Vælg varmezonen ved at berøre tasten til valg af zone (A).

2. Tryk på timer-tasten (F). Alarm-indikatoren begynder at blinke "10", og så kan du

4. Når tiden er indstillet, starter nedtællingen med det samme. Displayet viser den

resterende tid, og timer-indikatoren blinker i 5 sekunder. BEMÆRK: Den røde prik ved siden af effekt-indikatoren lyser for at angive, hvilken zone der er valgt.

5. Når den indstillede timer-tid er udløbet, afbrydes den tilhørende kogezone

automatisk. Andre kogezoner er stadig aktive, hvis der er blevet tændt for dem forud.

6. Hvis man samtidig anvender "timeren som en alarm" og "timeren til afbrydelse af

zoner", viser displayet den resterende alarmtid som første prioritet. Tryk på tasten til kogezonen for at få vist den resterende tid for afbryder-timeren.14 Justering af effektbegrænsning (1,5 kW/2,8 kW / 3,7 kW / 4,5 kW / 6,0 kW / 6,5 kW) BEMÆRK! : Denne justering skal foretages af en autoriseret forhandler! Kontrollér, at induktionskogepladen er slukket. Det påkrævede effektniveau kan indstilles ved at udføre følgende trin inden for 60 sekunder: Trin Handling på betjeningspanel Display

Når kogepladen er slukket, skal man berøre tasten til valg af zone og timer-tasten

Berør tasten til valg af zone for at vælge effektbegrænsning. Vælg hhv. 1,5/2,8/3,7 kW/4,5 kW/6,0 kW/ 6,5 kW

Berør timer-tasten for at forlade indstillingen Forlad indstillingen Brug af varmholdefunktion

1. Berør tasten (A) til valg af den kogezone, som du ønsker at holde varm. En indikator ved

3. Hvis du ønsker at annullere varmholdefunktionen, skal du vælge den ønskede

kogezone og berøre boost-tasten (E) i 3 sekunder. Kogezonen slukkes.15 Fejlvisning og kontrol Hvis der forekommer en fejl, skifter induktionskogepladen automatisk til beskyttelsestilstand, og følgende fejlkoder vises: Fejl- meddelelse Mulig årsag Handling Ingen pande/gryde, eller pande/gryde uegnet Skift pande/gryde: ER03 Vand eller pande/gryde på glasset over betjeningsfladen Rengør betjeningsfladen F1E Forbindelsen mellem displayets printkort og det primære printkort er afbrudt (i den kogezone hvor indikatoren viser "E")

Forbindelseskablet er ikke tilsluttet korrekt eller defekt;

Udskift det primære printkort. F3E Fejl på spolens temperatursensor. (i den kogezone hvor indikatoren viser "E") Udskift spolens sensor F4E Fejl på det primære printkorts temperatursensor. (i den kogezone hvor indikatoren viser "E") Udskift det primære printkort E1E Temperatursensoren på den keramiske glasplade registrerer en høj værdi Tænd for kogepladen igen, når induktionskogepladen er kølet ned. E2 E Temperatursensoren for IGBT registrerer en høj værdi Tænd for kogepladen igen, når induktionskogepladen er kølet ned. E3 E Unormal fødespænding (for høj) Kontrollér, om strømforsyningen er normal. Slå strømmen til, når strømforsyningen er normal. E4 E Unormal fødespænding (for lav) Kontrollér, om strømforsyningen er normal. Slå strømmen til, når strømforsyningen er normal. E5 E Fejl på temperatursensor (i den kogezone hvor indikatoren viser "E") Forbindelseskablet er ikke tilsluttet korrekt, eller defekt enhed; Ovennævnte er årsager til og løsninger på de mest almindelige fejl. For at undgå mulige farer og beskadigelse af induktionskogepladen bør man ikke selv adskille enheden, og man skal kontakte forhandleren. Tekniske specifikationer Vægt og mål er ca. angivelser. Vi arbejder konstant på at forbedre vores produkter, så specifikationer og design kan blive ændret uden forudgående meddelelse herom. Kogezoner 3 zoner Fødespænding 220–240V~ Elektrisk effekt 6500 W (230V) Produktstørrelse LxBxH (mm) 590x520x60 Indbygningsmål AxB (mm) 560X49016 Installation Installationsanvisninger Udskær bordpladen efter målene vist på tegningen. Der skal være en afstand på mindst 5 cm omkring hullet i forbindelse med installation og brug. Bordpladen skal være mindst 30 mm tyk. Vælg en bordplade lavet af et varmeresistent materiale for at undgå deformation på grund af varmeudstrålingen fra kogepladen. Som vist nedenfor: L (mm) B (mm) H (mm) D (mm) A (mm) B (mm) X (mm)

[04] x1 Sæt den medfølgende tætning på langs kogepladens underkant, enderne skal overlappe.

fig.3 Brug ikke lim ved fastgørelsen af kogepladen i bordpladen. Når tætningen er sat på, skal man placere kogepladen i udskæringen i bordpladen. Tryk en smule ned på kogepladen for at skubbe den ned i bordpladen og sørg for, at der er tætnet tilstrækkeligt langs yderkanten (fig. 3)18 ELLER

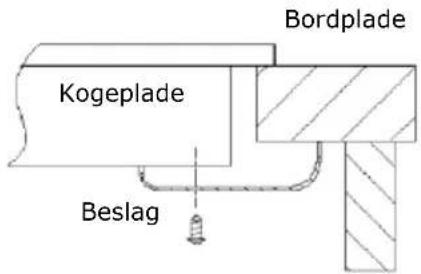

Fastgør kogepladen til bordpladen ved at skrue fire beslag på undersiden af kogepladen (se billedet) efter installation.

Justér beslagenes position alt efter bordpladens tykkelse. Kogeplade Beslag Bordplade Kogeplade Beslag Bordplade19 Generelt skal man sikre sig, at induktionskogepladen er godt ventileret, og at luftindtaget og -afgangen ikke er blokeret. Kontrollér, at induktionskogepladen er monteret korrekt og klar til brug, som vist nedenfor. Bemærk: Der skal være en sikkerhedsafstand på mindst 700 mm mellem kogepladen og skabet over den. Hvis der er monteret en emhætte over kogepladen, skal der være en afstand mellem dem, som anført i emhættens betjeningsvejledning. A (mm) B (mm) C(mm)

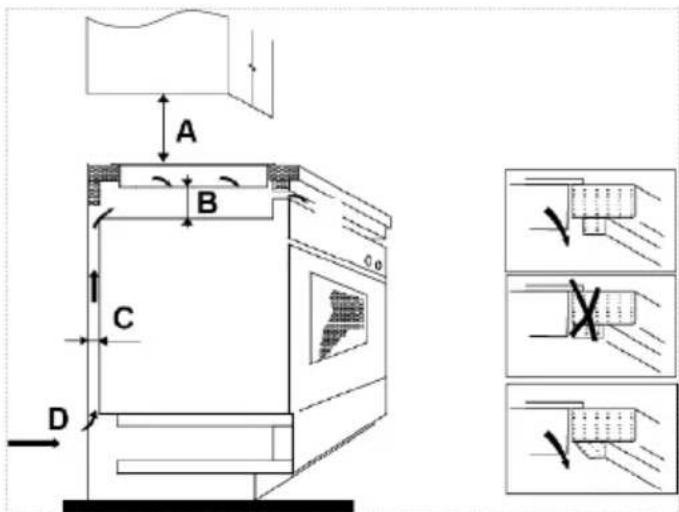

20 min. 20 min. Luftindtag Før installation af kogepladen skal man kontrollere, at

• bordpladen er retvinklet og plan, og at ingen konstruktionsdele er i vejen

• bordpladen er fremstillet af varmeresistent materiale

• hvis kogepladen er installeret over en ovn, skal ovnen have en indbygget køleblæser

• installationen overholder alle afstandskrav samt gældende standarder og bestemmelser

• der er indbygget en passende afbryder, som kan afbryde udstyret fuldstændigt fr

• kunden har nem adgang til afbryderen, når kogepladen er installeret

• lokale byggemyndigheder kontaktes og vedtægter overholdes, hvis der er tviv

• der anvendes varmeresistente overflader, som er nemme at rengøre (f.eks. keramiske fliser) på vægfladerne omkring kogepladen.20 Efter installation af kogepladen skal man kontrollere, at

• der ikke er adgang til strømforsyningskablet i skabe eller skuffer

• der er tilstrækkelig gennemstrømning af frisk luft udefra gennem skabene til bunden af kogepladen

• hvis kogepladen er installeret over en skuffe eller et skab, skal der være installeret en varmebarriere under bunden af kogepladen

• ku nden har nem adgang til afbryderen Før placering af holdebeslag Enheden skal placeres på en stabil, jævn overflade (brug emballagen). Tryk ikke på de dele, der rager ud fra kogepladen. Placering af holdebeslag

Enheden skal placeres på en stabil, jævn overflade (brug emballagen). Tryk ikke på de dele, der rager ud fra kogepladen. Advarsler

1. Induktionskogepladen skal installeres af kvalificeret personale eller kvalificerede

teknikere. Vores professionelle medarbejdere er klar til at hjælpe dig. Foretag aldrig selv installationen.

2. Kogepladen må ikke installeres direkte over en opvaskemaskine, et køleskab, en fryser,

en vaskemaskine eller en tørretumbler, da fugten kan beskadige kogepladens elektronik

3. Induktionskogepladen skal installeres således, at der sikres god varmeudstråling, hvilket

gør den mere driftssikker.

4. Væggen og induktionsvarmezonen over bordpladens overflade skal være

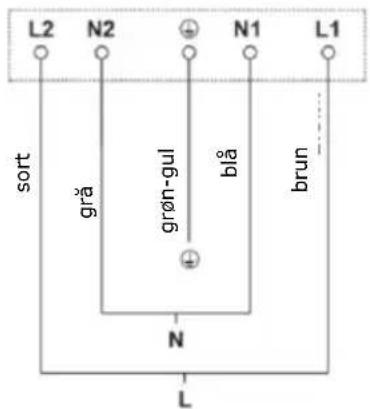

Tilslutning af kogepladen til lysnettet Denne kogeplade skal tilsluttes lysnettet af en kompetent og kvalificeret person. Før kogepladen tilsluttes lysnettet, skal man kontrollere, at:

1. el-installationen i boligen kan klare belastningen fra induktionskogepladen.

2. spændingen stemmer overens med værdien angivet på mærkepladen

3. strømforsyningskablet er dimensioneret til den belastning, der er angivet på mærkepladen. Når

kogepladen tilsluttes lysnettet, må der ikke anvendes adaptere, reduktionsdele eller forgreninger, da dette kan medføre overophedning og brand. Strømforsyningskablet må ikke berøre varme dele, og det skal være ført sådan, at dets temperatur ikke overskrider 75°C nogetsteds. Få en elektriker til at kontrollere, om boligens el-installation kan klare belastningen uden ændringer. Ændringer skal foretages af en kvalificeret elektriker.

• Hvis kablet er beskadiget eller skal udskiftes, skal dette foretages af forhandleren med det rette værktøj, så ulykker undgås.

• Hvis udstyret tilsluttes direkte til lysnettet, skal der installeres en omnipolær afbryder med en min. åbning på 3 mm mellem kontakterne.

• Installatøren skal sikre, at den elektriske tilslutning er udført korrekt, og at den lever op til kravene i gældende sikkerhedsbestemmelser.

• Kablet må ikke være bukket eller klemt.

• Ændringer skal foretages af en kvalificeret elektriker. grøn-gul blå brun grå sort (blå/grå) (brun/sort) (grøn/gul)22 Dette udstyr er mærket i henhold til EU-direktivet 2011/65/EF om affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre, at dette udstyr bortskaffes korrekt, er du med til at forebygge mulige miljø- og sundhedsskader, der ellers ville kunne forekomme, hvis udstyret blev bortskaffet uhensigtsmæssigt. Symbolet på produktet angiver, at det ikke skal behandles som almindeligt husholdningsaffald. Det bør afleveres på et modtagested, som sørger for genanvendelse af elektriske og elektroniske produkter. BORTSKAFFELSE: Bortskaf ikke dette produkt som usorteret kommunalt affald. Affald af denne type skal indsamles separat med henblik på specialbehandling. Dette udstyr skal bortskaffes efter særlige bestemmelser. For at få yderligere information om håndtering, genvinding og genanvendelse af dette produkt bedes du kontakte de lokale myndigheder, renovationsselskabet eller den butik, hvor du købte det. For at få mere detaljeret information om håndtering, genvinding og genanvendelse af dette produkt bedes du kontakte de lokale myndigheder, renovationsselskabet eller den butik, hvor du købte det.23 K110000602
