BRUGSANVISNING 5906123901 SCHEPPACH

LuftkompressorOversættelse af oprindelige brugsanvisning 98-1032

Kun for EU-lande. Elværktøj må ikke bortskaffes som allmindeligt affald! I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

• Unngå lange luftledninger og tilførselsledninger (skjø- teledninger).

• Sjekk ledning, stikkontakt, sikringer og strømuttak.

• Pārbaudiet, ja nepieciešams, nomainiet ātrjaucamo savienojumu.9898 LV Forklaring af symbolerne på instrumentet Forsigtig - Læs betjeningsvejledningen for at mindske risikoen for personskader Advarsel! Produktet er udstyret med en automatiseret startstyring. Hold fremmede på afstand, når produktet er i brug! Brug beskyttelsesbriller. Pas på varm overade. Beskyttelse klasse II Åbn ikke hanen, før luftslangen er tilsluttet Brug høreværn. Advarsel om elektrisk spænding9999LV

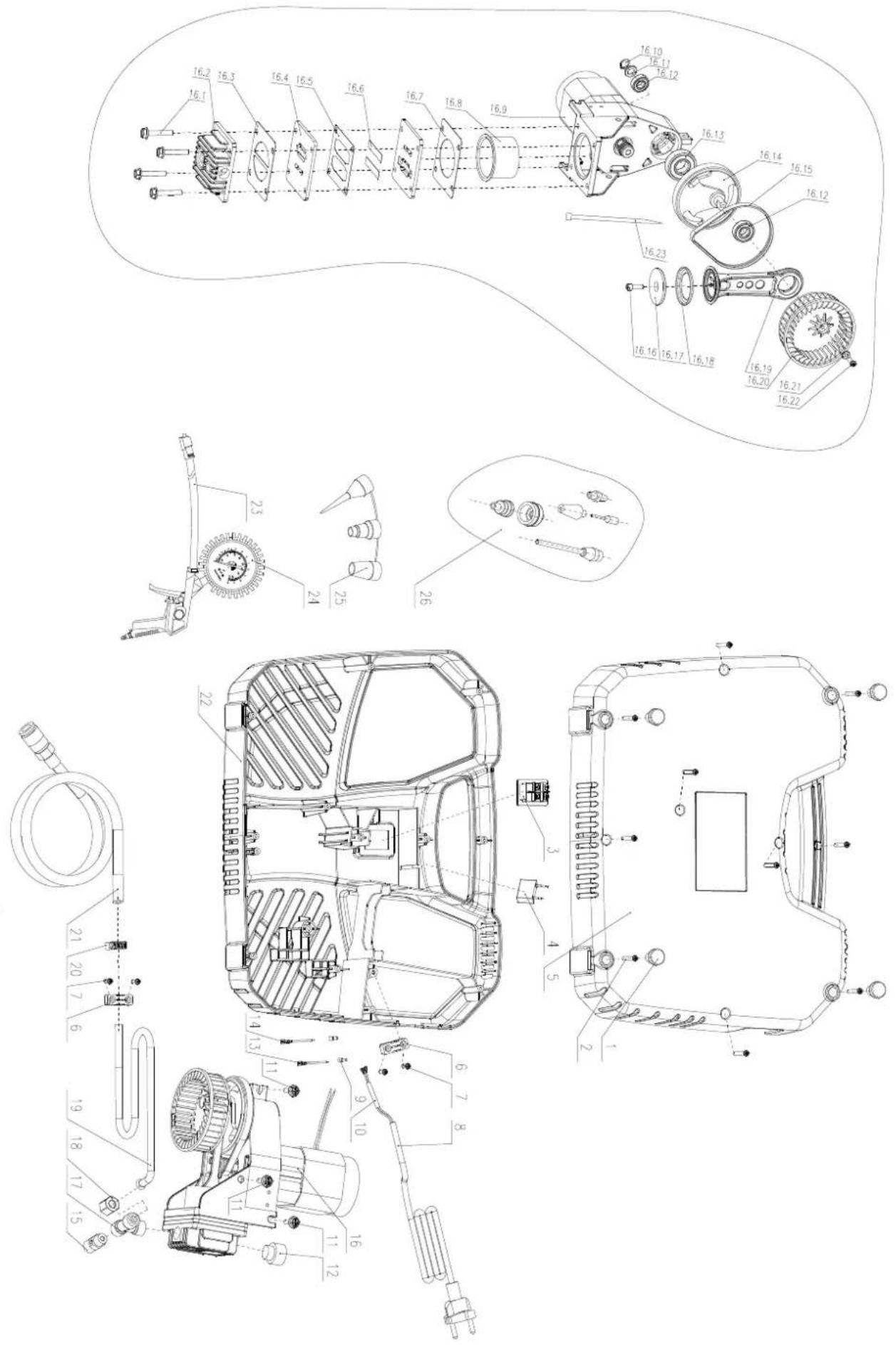

2. Beskrivelse af apparatet

2. Tænd/sluk kontakt

• Åbn pakken og løft apparatet forsigtigt ud.

• Fjern emballage, emballering-/transportsikringer (hvis relevant).

• Kontrollér om leveringen er komplet.

• Kontrollér apparatet og tilbehørsdele for transports- kader.

• Behold emballagen, om muligt inden udgangen af ga- rantiperioden. m OBS! Apparat og emballage er ikke legetøj! Lad ikke børn lege med plastikposer, folier og små dele! Der er risiko for slugning og kvælning!

4. Korrekt anvendelse

Kompressoren bruges til at generere trykluft til pneuma- tiske værktøjer, som kan betjenes med en luftmængde på ca. 170 l/min (f.eks. oppustning af dæk, luftpistol og sprøjtepistol). På grund af den begrænsede luftstrøm er det ikke muligt at betjene værktøjer, som har et me- get højt luftforbrug (f.eks. rystepudser, slibemaskine og slagskruenøgle). Maskinen må kun anvendes til dens foreskrevne formål. Enhver anden anvendelse ud over dette anses som ik- ke beregnet. Producenten hæfter ikke for forårsagede skader eller skader på nogen form for bruger/operatør, der er forårsaget af ikke beregnet brug. Bemærk, at vores enheder ikke er beregnet til brug for kommercielle, håndværksmæssige eller industri- elle applikationer. Vi accepterer ingen garanti, hvis maskinen bruges i kommercielle, håndværks- eller in- dustrivirksomheder eller til tilsvarende formål. Indledning PRODUCENT: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

VI HÅBER, AT DU ER TILFREDS MED OG HAR FORNØJELSE AF DIN NYE MASKINE. Bemærk: I henhold til gældende produktansvarsregler kan pro- ducenten af dette udstyr ikke gøres ansvarlig for skader på udstyret eller skader forårsaget af dette i tilfælde af:

• manglende overholdelse af brugsanvisningen

• reparationer udført af tredjemand, ikke-autoriserede teknikere

• installation af og udskiftning til ikke-originale reser- vedele

• ikke påtænkt anvendelse

• fejl i det elektriske system som følge af manglende overholdelse af de elektriske forskrifter og bestem- melserne i VDE (den tyske forening for elektriske, elektroniske og informationsteknologier) 0100, DIN 57113/ VDE0113. Vores anbefalinger: Læs hele betjeningsvejledningen inden installation og ibrugtagning. Denne betjeningsvejledning hjælper dig med at lære din maskine at kende og dens tiltænkte funktionsområder. Betjeningsvejledningen indeholder vigtige oplysninger om at arbejde sikkert, korrekt og effektivt med maskinen, og hvordan man undgår farer, sparer reparationsomkostninger, begrænser nedetider og forbedrer maskinens pålidelighed og levetid. Ud over sikkerhedsinstruktionerne i denne manuel skal du over- holde dit lands lokale bestemmelser for drift af mas- kinen. Opbevar betjeningsvejledningen i nærheden af maskinen, og beskyt den mod snavs og fugtighed med et plastikomslag. Alle operatører skal læse vejlednin- gen, inden arbejdet startes, og nøje overholde den. Kun personer, der er uddannet til at betjene maskinen, og som er bevidste om de mulige farer, må arbejde med maskinen. Den fastsatte minimumsalder skal overhol- des.100100 LV – Brug kun kabeltromle i den udrullede tilstand. 13 Vær altid opmærksom – Vær opmærksom på hvad du gør. Brug din sunde fornuft når du arbejder. Brug ikke apparatet, hvis du er distraheret. 14 Kontrollér det elektriske værktøj for mulige skader – Før du fortsætter med at bruge det elektriske værk- tøj, skal sikkerhedsanordninger eller let beskadi- gede dele undersøges nøje for korrekt og tilsigtet funktion. – Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, eller om der er beskadige- de dele. Alle dele skal være monteret korrekt og opfylde alle betingelser for at sikre det elektriske værktøjs korrekte funktion. – Beskadiget sikkerhedsudstyr og dele skal repare- res eller udskiftes efter hensigten af en anerkendt specialist værksted, medmindre andet er angivet i vejledningen. – Beskadigede kontakter skal udskiftes på et ser- viceværksted. – Brug ikke defekte eller beskadigede tilslutnings- kabler. – Brug ikke el-værktøj, hvor kontakten ikke kan tæn- des og slukkes. 15 Reparation af dit elektriske værktøj skal udføres af en elektriker – Dette elektriske værktøj er i overensstemmelse med de relevante sikkerhedsbestemmelser. Re- parationer må kun udføres af en autoriseret elek- triker og kun originale reservedele må anvendes; Ellers kan der opstå ulykker. 16 OBS! – For din egen sikkerhed, må du kun bruge tilbehør og apparater, der er angivet i betjeningsvejled- ningen eller anbefalet af producenten. Brugen af andre end de, der anbefales i manualen eller i kataloget kan forårsage personskade. 17 Støj – Brug høreværn, når du anvender kompressoren. 18 Udskiftning af tilslutningskablet – Hvis ledningen er beskadiget, skal den udskiftes af producenten eller en kvaliceret elektriker for at undgå farer. Risiko for elektrisk stød 19 Oppustning af dæk – Kontrollér dæktrykket straks efter oppustning med en egnet trykmåler, f.eks. på en tankstation. 20 Bærbare kompressorer til byggepladsarbejde – Sørg for, at alle slanger og ttings er egnet til det maksimalt tilladte arbejdstryk kompressoren. 21 Installationssted – PLACÉR KOMPRESSOREN PÅ EN PLAN OVER- FLADE. 22 Pas på! Dette produkt kan bruges af børn fra 8 år samt af personer med begrænsede fysiske, senso- riske eller psykiske evner eller manglende erfaring og viden, hvis de overvåges eller er blevet instrue- ret i en sikker brug af produktet og har forstået de farer, der er forbundet hermed. Børn må ikke lege med produktet. Rengøring og vedligeholdelse må ikke gennemføres af børn.

5. Sikkerhedsoplysninger

m OBS! Ved brug af elektrisk værktøj skal følgende grundlæggende sikkerhedsforanstaltninger over- holdes for at beskytte mod elektrisk stød, persons- kade og brand. Læs hele instruktionen, før du bru- ger dette elektriske værktøj, og vær opmærksom på sikkerheden. Arbejd sikkert 1 Hold dit arbejdsområde rent – En sjusket arbejdsplads kan føre til ulykker. 2 Tænk på de miljømæssige påvirkninger – Udsæt ikke elektrisk værktøj for regn. – Brug ikke el-værktøj under fugtige eller våde for- hold. Risiko for elektrisk stød! – Sørg for god belysning i arbejdsområdet. – Brug ikke el-værktøj, hvor der er risiko for brand eller eksplosion. 3 Beskyt dig selv mod elektrisk stød – Undgå kropskontakt med jordede forbindelser (f.eks. rør, radiatorer, elektriske komfurer, køles- kabe). 4 Hold børn væk! – Lad andre folk ikke røre værktøjet og kablet, hold dem væk fra dit arbejdsområde. 5 Opbevar ubrugte elektriske værktøjer sikkert – Ubrugte elektriske værktøjer skal opbevares på et tørt, højtliggende eller aåst sted uden for børns rækkevidde. 6 Undgå at overbelaste dit elektriske værktøj – Du arbejder bedre og sikrere i det angivne effek- tområde. 7 Bær passende tøj – Bær ikke løst tøj eller smykker, der kan blive fanget i bevægelige dele. – Når du arbejder udendørs anbefales gummihands- ker og skridsikkert fodtøj. – Bær hårnet, hvis du har langt hår. 8 Brug ikke kablet til formål, den ikke er beregnet – Brug ikke kablet til at trække stikket ud af stikkon- takten. Beskyt kablet mod varme, olie og skarpe kanter. 9 Vedligehold værktøjer med omhu – Hold din kompressor ren for at arbejde godt og sikkert. – Følg anvisningerne i forskrifterne. – KKontrollér regelmæssigt strømkablet til det elek- triske værktøj og få det udskiftet, hvis det er bes- kadiget, af en anerkendt ekspert. – Undersøg forlængerledninger regelmæssigt og udskift dem, hvis de er beskadiget. 10 Træk stikket ud af stikkontakten – når du ikke bruger apparatet, før vedligeholdelse og ved skift af værktøj. 11 Undgå utilsigtet start – Sørg for, at kontakten er slukket, når du sætter stikket i stikkontakten. 12 Brug forlængerledninger til udendørs brug – Brug kun godkendte udendørs og mærkede for- længerledninger.101101LV Tekniske specikationer Nettilslutning 220 - 240 V ~ 50Hz Motoreffekt W max. 1100 Driftstilstand S3 25% Kompressor-omdrej- ningstal 3750 min

Arbejdstry ca. 8 bar Slagvolumen pr. tidsenhed l/min ca. 180 Lydeffektniveau LWA 96 dB(A) Usikkerhed K

1,9 dB Beskyttelse IP20 Laser-klasse || Apparatets vægt i kg 5,5 Støjemissionsværdier er fastlagt i henhold til EN ISO

Bær høreværn. Udsættelse for støj kan forårsage høretab. Tilbageværende risiko Overhold de fastlagte vedligeholdelses- og sikkerheds- forskrifter i betjeningsvejledningen. Vær altid opmærksom under arbejdet og hold fremmede i en sikker afstand til arbejdspladsen. Der vil altid være en tilbageværende risiko, der ikke kan udelukkes helt, også selv om produktet bruges korrekt. Følgende, potentielle farer kan aedes på basis af pro- duktets type og konstruktion: Utilsigtet ibrugtagning af produktet. Høreskader, hvis der ikke bruges foreskrevet høreværn. Snavspartikler, støv osv. kan komme i øjnene eller an- sigtet, også selv om der bruges beskyttelsesbriller. Indånding af ophvirvlede partikler. nden apparatet tages i brug Kontrollér, før du tilslutter, at typedata på pladen svarer til lysnettets data.

• Kontrollér enheden for transportskader. Meld straks eventuelle skader til transportselskabet, som leverede kompressoren.

• Installation af kompressoren skal være tæt på bruge- ren.

• Lange luftledninger og lange forsyningslinjer (forlæn- gerledninger) bør undgås.

• Vær opmærksom på tørt og støvfrit indtag.

• Anbring ikke kompressoren i fugtige eller våde rum.

• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivende temperatur + 5 °C til 40 °C). I rummet må der ikke forekomme støv, syrer, dampe, eksplosive eller brandfarlige gasser. Kompressoren er egnet til anvendelse i tørre rum. I om- råder, hvor der arbejdes med sprøjt er ikke tilladt. 23 Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel i forbindelse med tryk over 7 bar. 24 Sørg for at ledningssystemet ikke udsættes for store belastninger, dette gøres ved at bruge eksi- ble slangetilslutninger for at undgå knæksteder.

YDERLIGERE OPLYSNINGER OM SIKKERHED

Sikkerhedsanvisninger for arbejde med tryklufts- og luftpistoler

• Kompressorpumpen og ledningerne når høje tempe- raturer under drift. Berøring forårsager forbrændin- ger.

• Den luft, som kompressoren suger ind, skal holdes fri for urenheder, der kan pumpes ind i kompressoren og resultere i brand eller eksplosioner.

• Hold fast i koblingsstykket på slangen med hånden, når du løsner slangekoblingen. Så undgår du skader, hvis slangen svirper tilbage.

• Brug beskyttelsesbriller når du arbejder med luftpis- tolen. Skader kan let opstå når fremmedlegemer og afblæst dele yver rundt.

• Blæs aldrig mod personer eller rengør ikke tøj, der sidder på kroppen, med luftpistolen. Fare for kvæs- telser! Sikkerhedsforanstaltninger ved sprøjtemaling

• Brug ikke maling eller opløsningsmidler med et ammepunkt på under 55 °C. Risiko for eksplosion!

• Opvarm ikke maling og opløsningsmidler. Risiko for eksplosion!

• Hvis skadelige væsker forarbejdes skal lterudstyr (ansigtsmasker) benyttes som beskyttelse. Bemærk også oplysningerne om beskyttelsesforanstaltninger, som producenterne har angivet for sådanne stoffer.

• De angivelser og mærkninger for farlige stoffer, der ndes på emballagen skal overholdes. Hvis nødven- digt skal supplerende forholdsregler træffes; navnlig skal passende tøj og masker bæres.

• Under injektionsprocessen og i arbejdsområdet må der ikke ryges. Risiko for eksplosion! Selv dampe fra maling er meget brandfarlige.

• Pejse, åben ild eller gnister må ikke være i nærheden af apparatet eller betjenes.

• Speisen und Getränke nicht im Arbeitsraum aufbe- wahren oder verzehren. Farbdämpfe sind gesund- heitsschädlich.

• Opbevar eller indtag ikke mad og drikke i arbejdsom- rådet. Dampe fra maling er skadelige.

• Arbejdsområdet skal være større end 30 m³, og der skal sørges for tilstrækkelig ventilation under sprøjt- ning og tørring.

• Sprøjt ikke mod vinden. Principielt skal de gældende lokale regler i henhold til de offentlige myndigheder for brændbart materiale eller farligt spray overholdes.

• Brug ikke materialer såsom mineralsk terpentin, bu- tylalkohol og methylenchlorid til sprøjtning med PVC trykslange. Disse materialer kan ødelægge trykslan- gen.102102 LV

• Opfyldning af artikler med skrueventiler (f.eks. bå- de) med skrueventiladapteren (J).

• Udluftning af store artikler. Hertil kan udluftnings- ventiladapteren (C) bruges.

• De to koniske universaladaptere ( A / B ) kan også bruges til at pumpe luftmadrasser op med. Elektrisk tilslutning Den installerede elektromotor er parat til at bli- ve tilsluttet til drift. Stikket er i overensstemmel- se med de gældende VDE og DIN regler. Kundens netværksforbindelse og enhver forlængerledning, der anvendes, skal være i overensstemmelse med disse regler. Defekt elektrisk forbindelseskabel. Isolering af elektrisk tilslutningskabler opstår ofte. Årsager til dette kan omfatte:

• Trykpunkter hvor tilslutningskabler føres gennem vin- due eller døråbninger,

• Knæk. der skyldes forkert montering eller tilslutnings- kablet,

• Interfaces ved at køre over tilslutningskabel,

• Isoleringsskader fra stikkontakter,

• Revner ved ældning af isoleringen. Sådanne defekte elektriske tilslutningskabler må ikke anvendes, og er ekstremt farlige på grund af isolering skader. Kontrollér elektriske tilslutningskabler regelmæssigt for skader. Sørg for, at tilslutningsledningen ikke hænger mens du kontrollerer lysnettet. Elektriske forbindelseskabler skal overholde de gæl- dende VDE og DIN regler. Brug kun tilslutningskabler med mærkning H05VV-F. Et vandmærke af typebetegnelsen på tilslutningskablet er obligatorisk. AC motor Netspændingen skal være 230 V ~. Forlængerledninger op til 25 m længde skal have et tværsnit på 1,5 kvadratmillimeter. Tilslutninger og reparationer til det elektriske udstyr må kun udføres af en autoriseret el-installatør. For henvendelser, bedes du oplyse følgende data:

• Data fra motorens mærkeplade Rengøring, vedligeholdelse og opbevaring m Vigtigt! Sørg for enhver form for rengøring eller servicering af stikket! Risiko for elektrisk stød! m Vigtigt! Vent, indtil enheden er kølet helt ned! Risiko for forbrændinger! Opsætning og betjening m OBS! Saml apparatet fuldstændigt før håndtering! Nettilslutning

• Kompressoren er udstyret med en ledning med et sikkerhedsstik. Denne kan tilsluttes enhver beskyttel- seskontakt med 50 Hz/230 V, som er beskyttet af en 16 A sikring.

• Sørg før idriftsættelse, at forsyningsspændingen mat- cher motorens effekt på typeskiltet.

• Lange forsyningslinjer samt forlængelser, kabeltrom- ler mv. kan være årsag til spændingsfald og kan for- hindre, at motoren starter.

• Ved lave temperaturer under + 5 °C kan motorstart være træg. Tænd/sluk kontakt (gur 2)

• Tænd for kompressoren ved at presse tænd/sluk kon- takten (2) op. Skub tænd/sluk kontakten (2) ned for at slukke kompressoren.

Tilslutninger (Fig. 3, 4) m Pas på! Sluk produktet, før du går i gang.

• Hold fast i koblingsstykket, så slangen ikke sprin- ger tilbage, da dette kan føre til kvæstelser.

• Forbind niplen på trykluftværktøjet med trykluft- slangen (5) til kompressoren. Denne forbindelse afbrydes igen ved at trække lynkoblingen (4) på try- kluftslangen (5) tilbage. Dækluftpumpe anvendes (Fig. 6, 7, 8) Trykluft-dækluftpumpen (G) bruges til at pumpe bildæk op; med det passende tilbehør kan den også bruges til at regulere og pumpe cykeldæk, gummibåde, luftmad- rasser, bolde osv. op. Tryk ledes ud ved at betjene udluftningsventilen (7). m Pas på! Manometeret er ikke kalibreret! Kontrollér lufttrykket med et kalibreret produkt efter op- pumpningen. Udblæsningspistol anvendes Dækluftpumpen (G) kan også bruges som udblæs- ningspistol til at rengøre hulrum og snavsede overader og arbejdsprodukter. Hertil fjernes først slangen med ventiladapter (8). Herefter skrues udblæsningsadapteren (D) på dækluft- pumpen (G). Adaptersæt anvendes Med adaptersættet kan dækluftpumpen bruges til føl- gende, yderligere opgaver:

11. Bortskaffelse og Genbrug

Enheden leveres i emballage for at forhindre beskadigel- se under forsendelse. Denne emballage er råmateriale og kan derfor genanvendes eller kan returneres til råma- terialet cyklus. Enheden og dens tilbehør er fremstillet af forskellige ma- terialer, såsom Metal og plast. Kør Defekte komponenter for bortskaffelse af specialaffald. Spørg efter butikken, eller på rådhuset! m Vigtigt! Før rengøring eller vedligeholdelse skal anlægget skal være trykløst! Fare for kvæstelser! Rengøring Holde apparatet fri for snavs og støv. Tør udstyret med en ren klud eller blæs det med trykluft ved lavt tryk. Vi anbefaler, at du rengør apparatet umiddelbart efter hver brug. Rengør apparatet regelmæssigt med en fugtig klud og nogle bløde sæbe. Brug ikke rengøringsmidler eller op- løsningsmidler; disse kunne angribe plastdelene af en- heden. Sørg for, at intet vand kan sive ind i apparatet. Slange og spray værktøjer skal adskilles fra kompres- soren før rengøring. Kompressoren må ikke vand, op- løsningsmidler o bruge. Ä. renses. Opbevaring m OBS! Træk stikket, bløder apparatet og alle tilsluttede pneumatisk værktøj. Placer kompressoren fra, så den ikke kan anvendes af uautoriserede personer i drift. m OBS! Opbevar kompressoren på et tørt og utilgængeligt for uvedkommende rundt. Ikke tip, holde en oprejst position! Opbevaring af elstik, slange og tilbehør (billede 2)

• Nedledningen (6) kan opbevares i rummet på siden af kompressoren, som vist på Fig. 3.

• Trykslangen kan opbevares i værktøjsrummet. Problemløsning Fejl Mulig årsag Afhjælpning Kompressor kører ikke.

• Strømmen er ikke tilsluttet.

• Netspænding for lav.

• Udetemperatur for lav. Overophedet motor.

• Kontrollér kabel, netledning, sikring og udtag

• Undgå lange forlængerledninger. Brug forlængerledning med tilstrækkeligt tværsnit.

• Fungerer ikke under +5 °C.

• Lad motoren køle ned og om nødvendigt fjern årsagen til stoppet. Kompressor kører, men der ingen tryk.

• Pakningerne er brudte.

• Utæt bundprop til kondens (1).

• Udskift kontraventil.

• Check pakninger, udskift brudte pakninger og lad et autoriseret værksted gøre dette.

• Spænd skruen med hånden. Kontrollér pakningen på skruen og udskift om nødvendigt. Kompressoren kører, trykket vises på manometeret, men apparatet kører ikke.

• Slangeforbindelser er utætte.

• Kontrollér luftslangen og værktøj og udskift om nødvendigt.

• Check lynkobling, udskift om nødvendigt.
