BRUGSANVISNING DWE396 DEWALT

Fig. E3 Fig. F4 Dansk Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation afarbejdsmønstre. EF-Konformitetserklæring Maskindirektiv El-drevet alligator-sav

DWE396, DWE397, DWE398, DWE399

DeWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: EN62841-1:2015. EN62841-2-11:2016. Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiodemarkant. Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiodemarkant. EL-DREVET ALLIGATOR-SAV

DWE396, DWE397, DWE398, DWE399

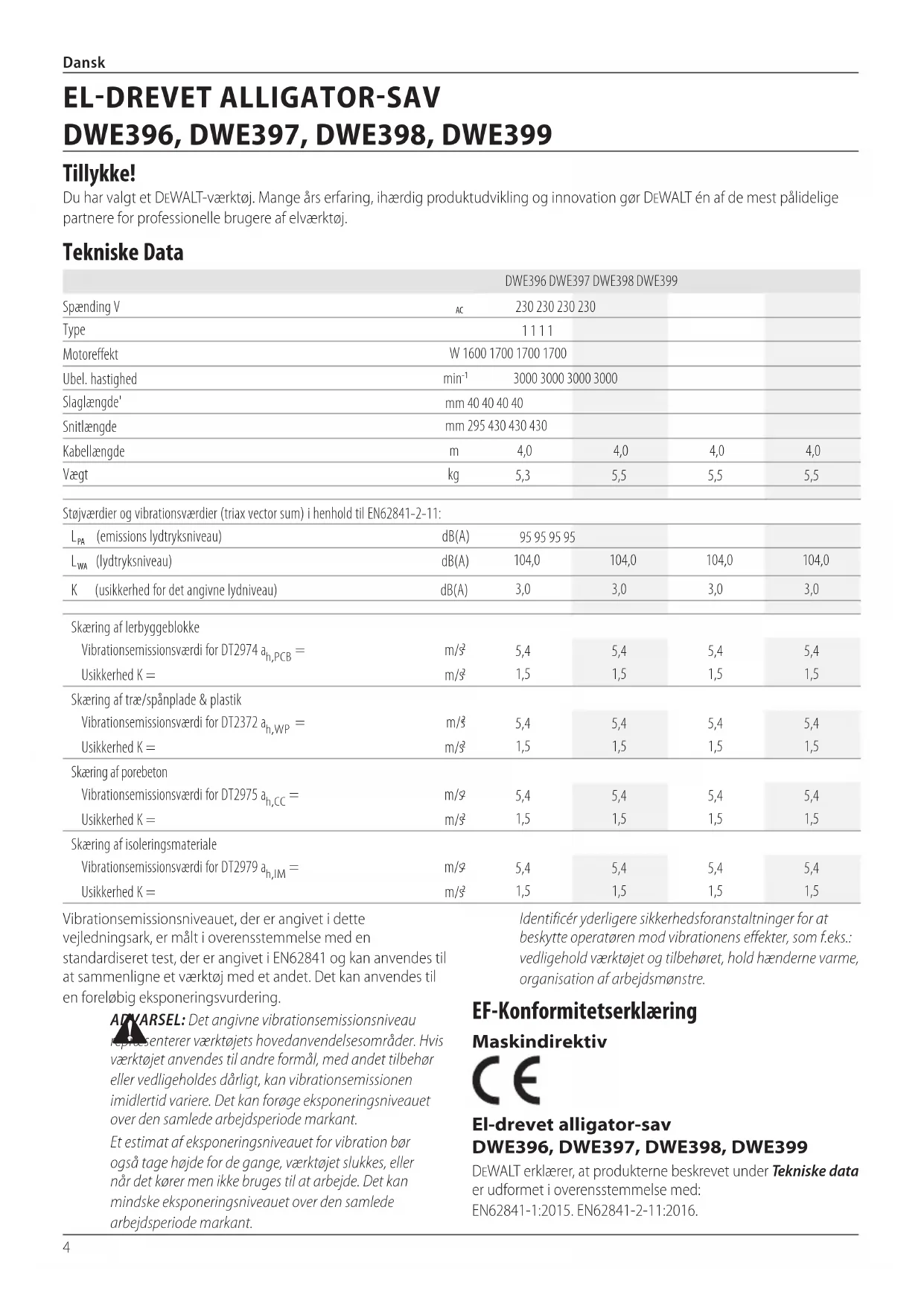

Tillykke! Du har valgt et DeWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT én af de mest pålidelige partnere for professionelle brugere afelværktøj. Tekniske Data

Slaglængde' mm 40 40 40 40 Snitlængde mm 295 430 430 430 Kabellængde m 4,0 4,0 4,0 4,0 Vægt kg 5,3 5,5 5,5 5,5 Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN62841-2-11:

1,5 1,5 1,5 1,5 Skæring af træ/spånplade & plastik Vibrationsemissionsværdi for DT2372 a h,WP = m/s

5,4 5,4 5,4 5,4 Usikkerhed K = m/s

1,5 1,5 1,5 1,5 Skæring af porebeton Vibrationsemissionsværdi for DT2975 a h,CC = m/s

1,5 1,5 1,5 1,5 Dansk (oversat fra original brugsvejledning)5 Dansk Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DeWALT på følgende adresse for yderligere oplysninger eller se bagsiden afmanualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne afDeWALT. Markus Rompel Direktør for maskinteknik DeWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader. Definitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

Angiverbrandfare. Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning tilulykker. b ) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv ellerdampe. c ) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød. b ) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet. c ) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød. d ) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektriskstød. e ) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektriskstød. f ) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade. b ) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader. c ) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker. d ) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade.6 Dansk e ) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår. f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele. g ) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget afstøv. h ) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj a ) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnettil. b ) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres. c ) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet. d ) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugenderaf. e ) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdtværktøj. f ) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre. g ) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farligsituation. h ) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventedesituationer.

a ) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhedopretholdes. Ekstra sikkerhedsregler for alligatorsave

• Hold fast i elværktøjet ved hjælp af de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan blotlagte metaldele på elværktøjet gøres strømførende og give stød til brugeren. Koble til lysnettet, starte (ON) og stoppe (OFF)

• Sørg altid for, at der er slukket for alligatorsavenOFF), før den tilkobles lysnettet.

• Forsøg aldrig at standse savklingerne medhånden efter at maskinen er slukket.

• Læg aldrig saven på et bord eller en arbejdsbænk, hvis den ikke er standset. Savklingen vil fortsætte med at køre i op til 10sekunder, efter der er slukket for maskinen. Under savning

• Fjern alle søm og metalgenstande fra arbejdsemnet, før arbejdet påbegyndes.

• Hvis det er muligt bør klemmer eller skruetvinger anvendes til sikkert at fastgøre arbejdsemnet.

• Forsøg ikke at save i særligt små emner.

• Bøj ikke for langt forover. Sørg for altid at stå fast, især på stiger og stilladser.

• Hold altid saven med begge hænder.

• Anvend ikke saven til savning af kurver eller huller. Eftersyn og skift af savklinger.

• Træk stikket ud af stikkontakten før rengøring eller udskiftning af savklingerne.

• Anvend kun DeWALT-savklinger, der er ioverensstemmelse med specifikationerne i denne brugervejledning.

• Der bør kun anvendes skarpe savklinger i perfekt stand. Revnede eller bøjede savklinger bør omgående kasseres ogudskiftes.

• Bær altid velegnede handsker ved håndtering af en savklinge eller hårde materialer.

ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på 30mA eller mindre. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Risiko for personskade som følge af flyvendepartikler.7 Dansk

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug. Elektrisk sikkerhed Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen. Dit DeWALT-værktøj er dobbeltisoleret i overensstemmelse med EN62841, og derfor er en jordledning ikke påkrævet Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DeWALT‘sserviceorganisation. Brug af forlængerledning Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1,5 mm

; den maksimale længde er 30m. Ved brug af en kabeltromle skal kablet altid rulles heltud. Pakkens indhold Pakken indeholder: 1 Alligatorsav med: 1 TCT savklingesæt til lette byggeblokke (DWE396, DWE397) 1 TCT savklingesæt til mellemsvære byggeblokke (DW398) 1 TCT savklingesæt for porebeton og gipsplader (DWE399) 1 Sekskantnøgle 1 Skæreskinneskraber (kun DWE399) 1 Brugsvejledning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen før brug. Bær høreværn. Brug øjeværn. Udsæt ikke elektrisk værktøj for fugtighed. Anvend ikke elværktøjet, hvis hovedkablet er beskadiget. Datokodeposition (Fig. A) Datokoden

, der også inkluderer produktionsåret, er tryk påhuset. Eksempel: 2018 XX XX Produktionsår Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade.

Støvåbning Tilsigtet Brug Din DeWALT alligatorsav DWE396, DWE397, DWE398 og DWE399 er designet til professionel savningsopgaver af lerbyggeblokke, porebeton, træk, plastik og isoleringsmaterialer med passende savklinge. MÅ IkkE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser. LaD IkkE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser. Udskiftning af savklinger Afmontering af savklingerne (Fig.B–E)

1. Anbring værktøjet med bunden i vejret på en flad, stabil

2. Løsn gearkassens dækselskrue

udløses og fjederen åbnes.

3. Løsn med sekskantnøglen

. Skruerne holdes på plads med skrueclips.

4. Træk forsigtigt savklingeenden op, indtil den frigjort fra og fri

af klingens holdeanordningssystem.

5. Træk savklingen tilbage og ud af den forreste

og tag den af sværdet

passer ind i den forreste beskyttelseskærm

4. Spænd begge savklingers indstillingsskruer

godt fast ved at trykke og samtidig dreje med den korte ende på sekskantnøglen

og spænd gearkassens dækselskrue.

Lad savklingerne kører frit i ca. 20 sek. før værktøjet tages i brug. Savklinger Kat. nr. Materiale der skal skæres Anbefalet savklingetype DWE396 Knudret træ HSS DT2970 Fint træ HSS DT2971 Fint træ TCT DT2972 Let byggeblok TCT T12 DT2973 Mellemsvær byggeblok TCT T20 DT2977 DWE397 Knudret træ HSS DT2978 Let byggeblok TCT T12 DT2974 Mellemsvær byggeblok TCT T20 DT2976 Isoleringsmaterialer HSS DT2979 Porebeton TCT 12 DT2975 DWE398 Knudret træ HSS DT2978 Let byggeblok TCT T12 DT2974 Mellemsvær byggeblok TCT T20 DT2976 Isoleringsmaterialer HSS DT2979 Porebeton TCT 12 DT2975 DWE399 Knudret træ HSS DT2978 Let byggeblok TCT T12 DT2974 Mellemsvær byggeblok TCT T20 DT2976 Isoleringsmaterialer HSS DT2979 Porebeton TCT 12 DT2975 Før maskinen tages i brug (Fig. A)

• Montér den korrekte type savklinge.

• Kontrollér at værktøjet kører ordentligt og at alle funktioner fungerer. Sørg for at sværdet

og motorhuset ikke er beskadigede. BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

• Sørg for at materialet, hvor i der skal saves, erfastspændt.

• Anvend kun et let tryk på saven og undgå sidelæns tryk på savklingen.

ADVARSEL: For anvendelser hvor mineral støv eller hårdt træ udsendes på grund af arbejdsprocessen, skal maskinen være tilsluttet til et passende støvopsamlingssystem. Korrekt håndposition (Fig. A, F)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion. Det er nødvendigt at placere den ene hånd på det forreste håndtag

og den anden hånd på det bagerste håndtag

for korrekt håndposition. Starte og stoppe (Fig. A) Af hensyn til sikkerheden er afbryderen

for at låse værktøjet op.

2. For at starte værktøjet trykkes på afbryderen

. Så snart afbryderen slippes, aktiveres låsen automatisk for at forhindre utilsigtet igangsætning.

3. Stop altid maskinen før den kobles fra stikkontakten.

Savning (Fig. A, C, D, F) BEMÆRK: Brug ikke saven til at save kurver eller lommer. Sørg for at sværdet rækker ud over arbejdsemnet. Ved lange rette snit tegnes først en linie på arbejdsemnet, hvorefter der saves efter linien. Sav kun nedad. Undgå at save i jorden, da dette hurtigt vil sløvesavklingen. Hvis der anvendes en savbuk, skal der altid saves udenfor bukkens kant.

1. For at undgå at sværdet klemmes, fastgøres arbejdsemnet

kun i den ene side. Skulle dette ske, åbnes snittet forsigtigt med kiler for at lette trykket på klingen. forsøg ikke at vride saven fri.

2. Hold fast i dit DeWALT elværktøj med det forreste håndtag

og det bagerste håndtag

til korrekt styring af saven.

3. Tænd for værktøjet før klingen sættes i forbindelse med

arbejdsemnet. Se instruktionerne om at tænde og slukke i denne vejledning.

ADVARSEL: Anvend kun et let tryk på saven og undgå sidelæns tryk på savklingen.

4. Efter klingerne er kommet i kontakt med arbejdsemnet,

styr værktøjet frem og tilbage i roterende, se sav- lignende bevægelse, når klingerne skærer ned gennem arbejdsemnet. Se figurF.9 Dansk

5. Når snittet er færdigt, udløses udløserkontakten.

For at opnå forbedret ydeevne og længere levetid af ikke- malerede savklinger bør du jævnligt oliere klingerne i oliehullerne

(hver 15–30 min.). Smør ikke malede klinger. Kontrollér med jævne mellemrum savklingens indstillingsskruer

Skæring i porebeton, lette og mellemsvære byggeblokke (Fig. E)

ADVARSEL: Porebeton, lette og mellemsvære byggeblokke indeholder kalk og kvartssand. Efter brug for at garantere optimal ydeevne skal savklingerne, sværd og styreskinnen til savklingen

rengøres grundigt efter brug ved hjælp af skæreskinneskraberen. (Kun DWE399) VEDLIGEHOLDELSE Dit DeWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser. Smøring

• Smør savklingerne (hvis saven er monteret med ikke-malede savklinger), sværdet og styreskinnen til savklingen, når de er rengjort. Smør ikke malede klinger.

• Hvis værktøjet ikke skal bruges i en længere periode, skal du smøre ikke-malede savklinger med olie og fylde lidt olie i oliehullerne (fx maskinolie). Smør ikke malede klinger. Lad værktøjet køre i nogle sekunder for at fordele olien til alle dele. Dette beskytter værktøjet mod korrosion. Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske. Aftag jævnligt savklingerne, når du har skåret i porebeton. Rengør savklingerne og sværdet grundigt. For at rengøre styreskinnen til savklingerne kan du anvende den skraber, der følger med værktøjet. (KUN DWE399) Valgfrit tilbehør

og huset ikke er ødelagt. BRUK Bruksanvisning
