BRUGSANVISNING KR60L BLACK & DECKER

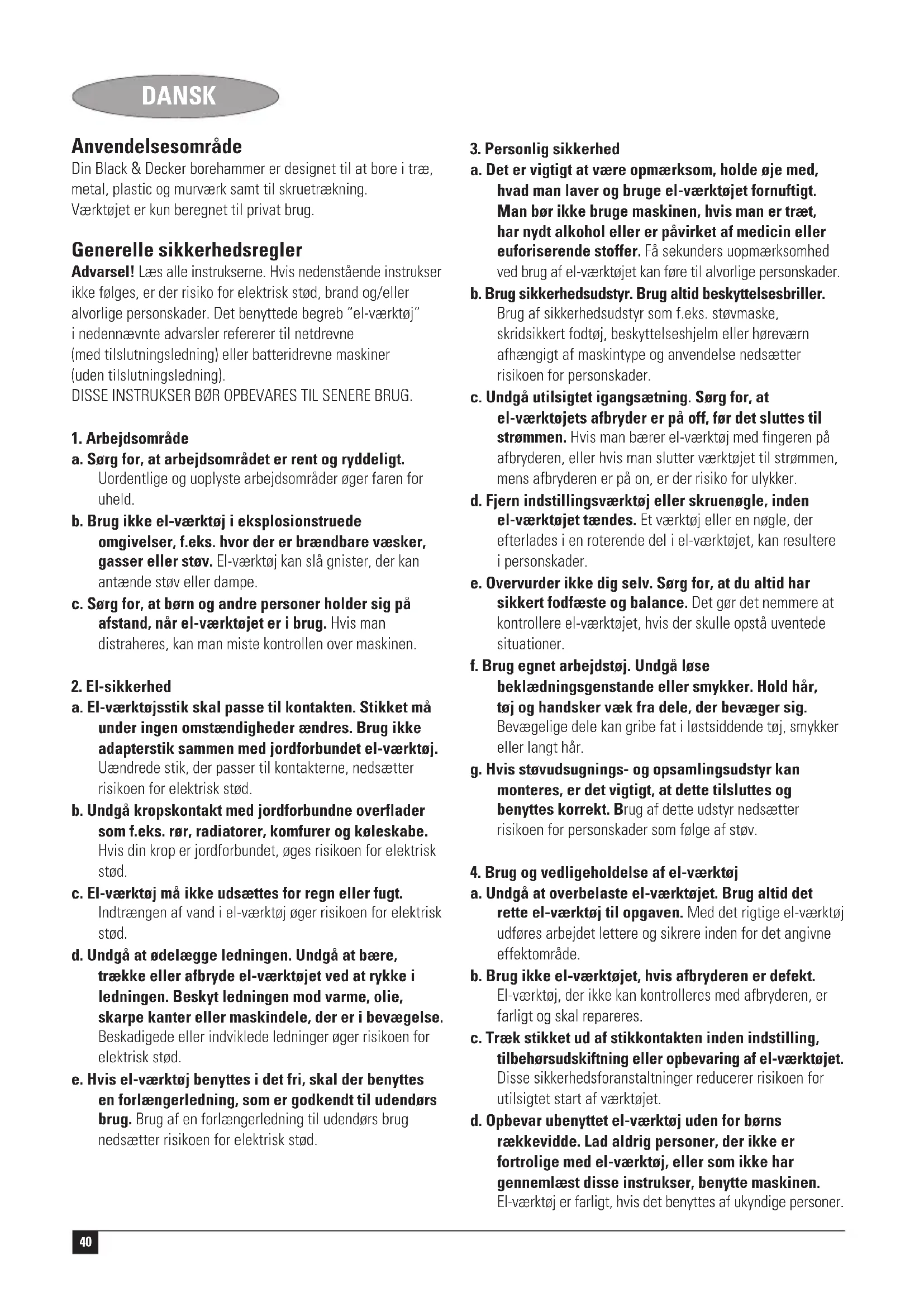

a. Sørg for, at arbejdsområdet er rent og ryddeligt. Uordentlige og uoplyste arbejdsområder øger faren for uheld. b. Brug ikke el-værktøj i eksplosionstruede omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c. Sørg for, at børn og andre personer holder sig på afstand, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

a. El-værktøjsstik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c. El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød. d. Undgå at ødelægge ledningen. Undgå at bære, trække eller afbryde el-værktøjet ved at rykke i ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e. Hvis el-værktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

3. Personlig sikkerhed

a. Det er vigtigt at være opmærksom, holde øje med, hvad man laver og bruge el-værktøjet fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b. Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader. c. Undgå utilsigtet igangsætning. Sørg for, at el-værktøjets afbryder er på off, før det sluttes til strømmen. Hvis man bærer el-værktøj med fingeren på afbryderen, eller hvis man slutter værktøjet til strømmen, mens afbryderen er på on, er der risiko for ulykker. d. Fjern indstillingsværktøj eller skruenøgle, inden el-værktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i el-værktøjet, kan resultere i personskader. e. Overvurder ikke dig selv. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår. g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv.

4. Brug og vedligeholdelse af el-værktøj

a. Undgå at overbelaste el-værktøjet. Brug altid det rette el-værktøj til opgaven. Med det rigtige el-værktøj udføres arbejdet lettere og sikrere inden for det angivne effektområde. b. Brug ikke el-værktøjet, hvis afbryderen er defekt. El-værktøj, der ikke kan kontrolleres med afbryderen, er farligt og skal repareres. c. Træk stikket ud af stikkontakten inden indstilling, tilbehørsudskiftning eller opbevaring af el-værktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet. d. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøj, eller som ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.41 DANSK e. El-værktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el- værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj. f. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g. Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

a. Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed opretholdes el-værktøjets sikkerhed. Yderligere sikkerhedsanvisninger til slagbor ◆ Brug høreværn, når du bruger slagbor. Udsættelse for støj kan forårsage tab af hørelse. ◆ Brug de hjælpehåndtag, der følger med maskinen. Tab af kontrol kan forårsage lemlæstelser. El-sikkerhed Denne maskine er dobbelt isoleret. Derfor er jordledning ikke nødvendig. Kontroller altid, at strømforsyningen svarer til spændingen på typeskiltet. ◆ Dette apparat er ikke beregnet til at blive betjent af unge eller uerfarne personer uden opsyn. Der skal være opsyn med børn for at sikre, at de ikke leger med maskinen. ◆ Hvis el-ledningen er skadet, skal den udskiftes af producenten eller et autoriseret Black & Decker servicecenter for at undgå ulykker. Funktioner Dette værktøj har nogle af følgende funktioner eller dem alle:

1. Strømafbryder med variabel hastighedskontrol

3. Højre/venstre omskifter

Samling Advarsel! Man skal sikre sig, at værktøjet er slukket og taget ud af stikkontakten. Montering af sidehåndtaget og dybdestoppet (fig. A) ◆ Drej håndtaget (10) mod uret, indtil du kan skubbe sidehåndtaget (8) på værktøjets front som vist. ◆ Drej sidehåndtaget i den ønskede position. ◆ Sæt dybdestoppet (7) i monteringshullet som vist. ◆ Indstil dybdestoppet til den ønskede position. Den maksimale boredybde er lig med afstanden mellem borebittens spids og dybdestoppets forende. ◆ Stram sidehåndtaget ved at dreje håndtaget med uret. Påsætning af en borebit eller skruetrækkerbit KR60(L)/KR70(L) - Nøgleløs borepatron (fig. B) ◆ Åbn patronen ved at dreje den forreste del (12) med den ene hånd, mens den bageste del (11) holdes med den anden. ◆ Sæt bittens skaft (13) ind i patronen, og stram patronen godt til. KR60QC/KR70QC - Quick Connect™ borepatron (fig. B og C) Patronen på disse modeller kan let tages af og sættes på. Hvis dit projekt indebærer både boring og skruetrækning, kan du fastgøre en skruetrækkerbit i spindelen og en borebit i patronen: Du skal derefter kun tage patronen af til skruetrækning og tilpasse den til boring. Skruetrækkerbitten kan blive i spindelen, mens du borer. Du kan også isætte en borebit med sekskantet skaft på denne måde. ◆ Monter en borebit som beskrevet ovenfor. ◆ Gør følgende for at montere en skruetrækkerbit: ◆ Fjern borepatronen (6). ◆ Sæt en skruetrækkerbit (16) i ved at skubbe den ind i spindelen (15) som vist. ◆ Tag skruetrækkerbitten ud ved at trække ringen (17) tilbage og trække bitten ud af spindelen. Udtagning og genindsætning af borepatronen KR60(L)/KR70(L) - Nøgleløs borepatron (fig. D) ◆ Åbn borepatronen så meget som muligt. ◆ Fjern patronens fastholdelsesskrue, der er placeret på forsiden af patronen, ved at dreje den med uret med en skruetrækker. ◆ Stram en unbraconøgle (18) ind i borepatronen, og slå den med en hammer som vist. ◆ Fjern unbraconøglen.42 DANSK ◆ Fjern borepatronen ved at dreje den mod uret. ◆ Sæt borepatronen på plads igen ved at skrue den på spindelen og låse den med borepatronens fastholdelsesskrue. KR60QC/KR70QC - Quick Connect™ borepatron (fig. C) ◆ Tag patronen (6) af ved at holde udløserknapperne (14) inde og trække patronen af spindelen (15). ◆ Tilpas patronen ved at skubbe den på spindelen, indtil den låser sig på plads. Advarsel! Sørg altid for, at patronen er ordentligt fastgjort. Brug Advarsel! Før der bores i vægge, gulve eller lofter checkes ledningers og rørs placering. Valg af drejeretning Til boring og stramning af skruer benyttes højrerotation (med uret). Til løsning af skruer eller fjernelse af blokerede borebits drejes i den modsatte retning (mod uret). ◆ For at vælge højrerotation skubbes højre/venstre omskifteren (3) til venstre. ◆ For at vælge venstrerotation skubbes højre/venstre omskifteren til højre. Advarsel! Skift aldrig rotationsretning, mens motoren kører. Valg af boremodus ◆ For at bore i murværk sættes boremodusvælgeren (5) i positionen

◆ For at bore i andre materialer og for at benytte skruetrækning sættes boremodusvælgeren (5) i positionen

KR60L/KR70L - Levelok™ indikator til lige boring Værktøjet er udstyret med en indikator for at vise en lige boring. Denne funktion kan benyttes både vandret og lodret. Indikatoren er aktiveret, mens værktøjet er koblet til strømforsyningen. ◆ Hold værktøjet i den ønskede stilling. ◆ Flyt langsomt bagenden af værktøjet, til den røde indikator (4) lyser. Tænding og slukning ◆ For at tænde værktøjet trykkes på kontakten til variabel hastighed (1). Værktøjets hastighed afhænger af, hvor langt ind man trykker afbryderen. Brug som en generel regel lave hastigheder til borebits med stor diameter og høje hastigheder til borebits med mindre diameter. ◆ Værktøjet sættes til vedvarende drift ved at trykke på låseknappen (2) og slippe kontakten til variabel hastighed. Dette er kun muligt ved fuld hastighed. ◆ For at slukke værktøjet slippes kontakten til variabel hastighed. Sluk for værktøjet, mens det arbejder i vedvarende drift, ved at trykke kontakten til variabel hastighed ind én gang til og derefter slippe den. Tilbehør Værktøjets ydeevne afhænger af, hvilket tilbehør der bruges. Black & Decker- og Piranha-tilbehør er konstrueret, så det opfylder høje kvalitetsstandarder, og det er beregnet til at forbedre værktøjets ydeevne. Bruger du dette tilbehør, vil du få det allerbedste ud af værktøjet. Vedligeholdelse Værktøjet er beregnet til at være i drift gennem en længere periode med minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring. ◆ Rengør regelmæssigt ventilationsrillerne med en ren, tør pensel. ◆ Brug kun mild sæbe på en fugtig klud til rengøring af værktøjet. Der må ikke trænge væske ind i værktøjet, og værktøjet må hverken helt eller delvis neddyppes i væske. Beskyttelse af miljøet Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du en dag skal udskifte dit Black & Decker produkt, eller hvis du ikke skal bruge det længere, må du ikke bortskaffe det sammen med husholdningsaffald. Dette produkt skal være tilgængeligt for separat indsamling. Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialer. Genbrugte materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos den forhandler, som du købte produktet af. Black & Decker har en facilitet til indsamling og genbrug af Black & Decker-produkter, når deres levetid er slut. Få fordelen ved denne service ved at returnere produktet til en autoriseret tekniker, der samler værktøj sammen på vores vegne.43 DANSK Du kan få oplyst den nærmeste autoriserede tekniker ved at kontakte det lokale Black & Decker- kontor på den adresse, der er angivet i denne brugsanvisning. Alternativt findes der en liste over autoriserede Black & Decker-teknikere og oplysninger om vores eftersalgsservice og kontaktpersoner på Internettet på adressen: www.2helpU.com Tekniske data KR60 KR70 Spænding V

(lydintensitet) 108,3 dB(A), hånd/arm vægtet vibration 10,7 m/s

(lydintensitet usikkerhed) 3 dB(A) Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Storbritannien 1-9-2005 Reservedele / reparationer Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside www.blackdecker.dk samt www.2helpU.com. Garanti Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikationsfejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde. Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med: ◆ normal slitage ◆ uheldige følger efter unormal anvendelse af værktøjet ◆ overbelastning, hærværk eller overdrevent intensivt brug af værktøjet ◆ ulykkeshændelse Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted. For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen www.2helpU.com. Indskriv dig venligst på vores websted på adressen www.blackanddecker.com for at blive holdt ajour om nye produkter og specialtilbud. Der findes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen www.blackanddecker.com.44 SUOMI Käyttötarkoitus Black & Deckerin iskuporakone on tarkoitettu ruuvaamiseen sekä puun, metallin, muovin ja betonin poraamiseen. Kone on tarkoitettu kotikäyttöön. Yleiset turvallisuutta koskevat säännöt Varoitus! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Seuraavassa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). SÄILYTÄ NÄMÄ OHJEET HYVIN.

Er verktøjet en gave?

Er dette dit første B&D verktøj?

Venligst sæt kryds i ruden såfremt De ikke måtte ønske at modtage information.
