BRUGSANVISNING IPCB78521 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden. Indholdet kan ses med sideanvisninger kan findes i indekset på side 294.

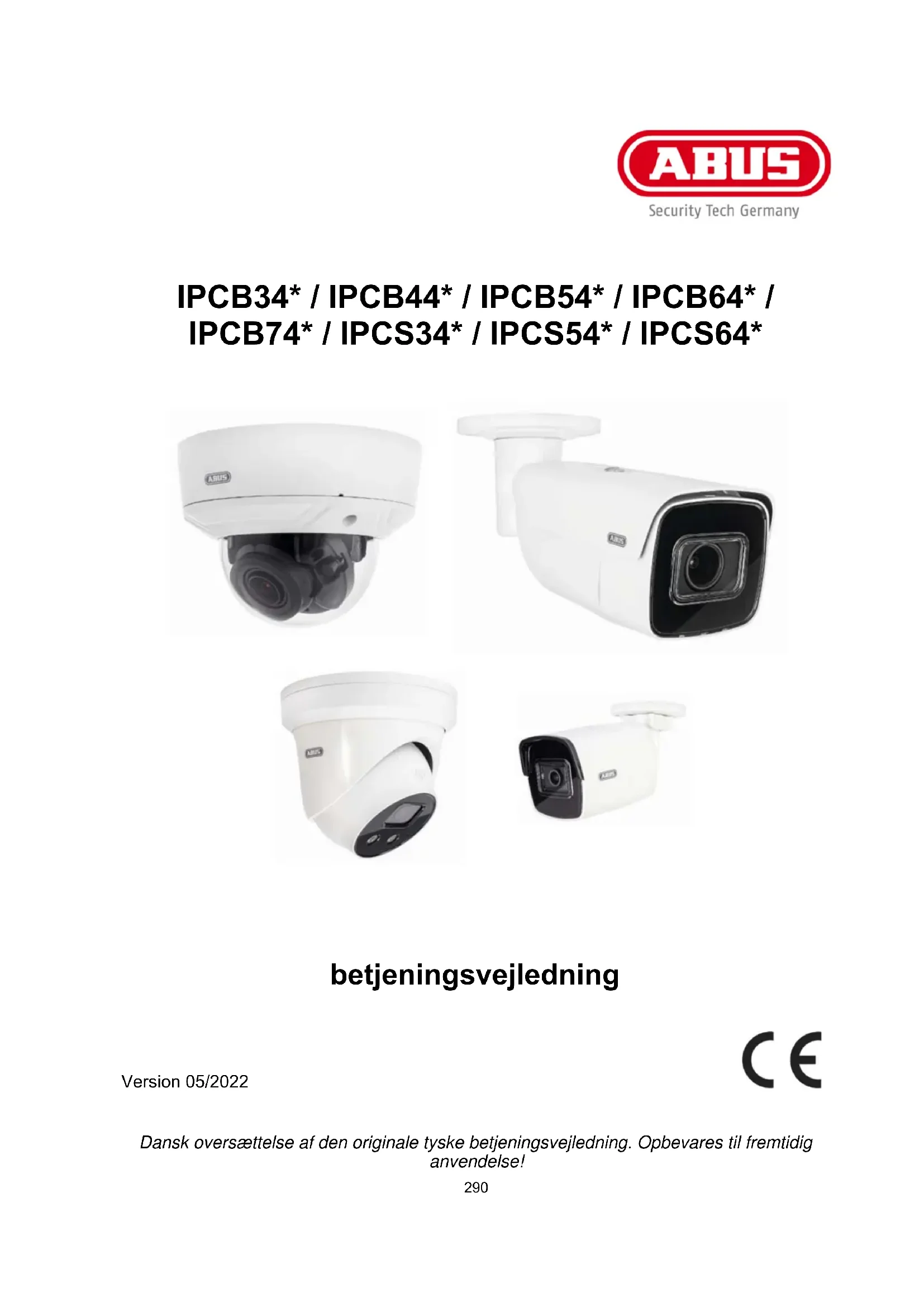

betjeningsvejledning

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!291 Indledning

Kære kunde Tak, fordi du har valgt at købe dette produkt. Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. IPCB44561A ABUS Security-Center erklærer hermed, at enheden IPCB44561A er i overensstemmelse med RED-direktivet 2014/53/EU. Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. EU-overensstemmelseserklæringen i sin fulde ordlyd findes på følgende internetadresse: www.abus.com/IPCB44561A For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning! Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger! Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.292 Symbolforklaring

Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød. Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige anvisninger i betjeningsvejledningen, som ubetinget skal overholdes. Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Vigtige sikkerhedshenvisninger

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader! Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter grundigt igennem: Der er ingen dele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/reklamationsretten, hvis produktet åbnes/skilles ad. Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde. Montér produktet, så udstyrets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning. Dette udstyr er udviklet til anvendelse indendørs og udendørs (IP66). Undgå følgende ugunstige omgivelsesbetingelser ved drift: Væde eller for høj luftfugtighed Ekstrem kulde eller varme Direkte sollys Støv eller brændbare gasser, dampe eller opløsningsmidler Kraftige vibrationer Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere. Kameraet må ikke installeres på ustabile flader. Generelle sikkerhedshenvisninger: Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn. Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges. Før ikke genstande gennem åbningerne ind i udstyrets indre Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible. Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr. Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget! Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød). Sikkerhedshenvisninger

1. Strømforsyning: Vær opmærksom på oplysningerne, der står på typeskiltet, hvad angår

forsyningsspænding og strømforbrug.293

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

Rengør kun udstyret med en fugtig klud uden stærke rengøringsmidler. Udstyret skal i den forbindelse kobles fra nettet. Advarsler Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabel og netstik:

2. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

Undlad at åbne huset eller strømforsyningen. Stik ikke metalliske eller brandfarlige genstande ind i udstyrets indre. Anvend en overspændingsbeskyttelse for at undgå skader på grund af overspænding (f.eks. tordenvejr).

3. Afbryd defekt udstyr fra strømnettet med det samme, og informér forhandleren.

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer. Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Udpakning Håndtér udstyret meget forsigtigt, når du pakker det ud.

6.11 Bemærkninger vedr. installation ved brug af objektregistrering ................................ 305

Dette kamera anvendes til videoovervågning indendørs eller udendørs (afhængigt af modellen) i forbindelse med optagelsesudstyr eller visningsudstyr (f.eks. pc).

Anden brug end den ovenfor beskrevne kan medføre beskadigelse af produktet. Desuden er der andre farer. Enhver anden anvendelse er ikke korrekt og medfører tab af garantien eller garantiydelsen. Ethvert ansvar udelukkes. Dette gælder også, hvis der er foretaget ombygninger og/eller ændringer på produktet. Læs brugsanvisningen helt og grundigt igennem, før du tager produktet i brug. Brugsanvisningen indeholder vigtige oplysninger om montering og betjening.

Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød.

Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige anvisninger i betjeningsvejledningen, som ubetinget skal overholdes.

3. Særlige kendetegn og funktioner

Den effektive IR-rækkevidde afhænger af anvendelsesstedet. Lysabsorberende overflader eller ingen IR-lysreflekterende genstande i synsfeltet reducerer IR-rækkevidden eller giver et for mørkt videobillede. Desuden kan reflekterende genstande i umiddelbar afstand af kameraet (tagrende, mur) give forstyrrende refleksioner af IR-lyset i billedet.299

4. Beskrivelse af udstyret

For yderligere oplysninger om tilslutninger og korrekt installation af IP-kameraet henvises til installationsvejledningen, som findes på www.abus.com .

5. Beskrivelse af tilslutningerne

For yderligere oplysninger om tilslutninger og korrekt installation af IP-kameraet henvises til installationsvejledningen, som findes på www.abus.com .300

6. Første idriftsættelse

6.1 Anvendelse af ABUS IP-installer til kamerasøgning

Installer og start ABUS IP Installer. Den kan downloades fra ABUS' hjemmeside www.abus.com for det pågældende produkt. IP-kameraet skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket. Kameraet IP-indstillinger kan ændres via IP Installer. Via knappen "Browser" kan et tidligere valgt kamera åbnes direkte i internetbrowseren (den browser, der er indstillet som standardbrowser i Windows, bruges).301

6.2 Adgang til netværkskameraet via webbrowser

6.3. Generelle henvisninger vedr. anvendelse af indstillingssider Funktionselement Beskrivelse Gem foretagne ændringer på siden. Du skal være opmærksom på, at indstillinger først anvendes, når du har tr

Internet Explorer Til videovisning i Internet Explorer skal der bruges en såkaldt ActiveX-plugin. Denne plugin skal installeres i browseren. Den pågældende forespørgsel vedr. installation vises, lige efter brugernavn og kodeord er indtastet.

Hvis installationen af ActiveX-plugin i Internet Explorer blokeres, er det nødvendigt at reducere sikkerhedsindstillingerne for ActiveX-installationen/initialiseringen.302 Mozilla Firefox / Google Chrome / Microsoft Edge For at få vist video i disse browsere kræves der et yderligere video-plug-in. I det øverste højre område af livevisningen tilbydes denne plug-in til download og installation på pc'en.

6.5 Første indtastning af kodeord

Af it-sikkerhedsårsager opfordrer vi til, at du bruger et sikkert kodeord med brug af små bogstaver, store bogstaver, tal og specialtegn. Der er ikke tildelt noget kodeord fra fabrikkens side, dette skal tildeles ved første brug af kameraet. Dette kan ske via ABUS IP-installer (knap "Aktiver") eller via websiden. Et sikkert kodeord skal opfylde mindst følgende krav: - 8-16 tegn - Gyldige tegn: Tal, små bogstaver, store bogstaver, specialtegn ( !“#$%&()*+,- ./:;<=>?@[\]^_{|}~mellerum ) - Der skal bruges mindst 2 typer tegn303

6.6 Startside (login-side)

Når du har indtastet IP-adressen i browserens adresselinje og åbnet siden, vises startsiden.304

6.7 Brugerkonti og kodeord

Oversigt over brugertyper med brugernavnets betegnelse, standardkodeord og de pågældende rettigheder: Brugertype Brugernavn Standard-kodeord Rettighede

(til adgang via webbrowser, mobil- app eller optagelsesudstyr) installatør <kan ændres af installer> <tildeles og kan ændres af admin> Fuld adgang Operatør <tildeles og kan ændres af admin> <tildeles og kan ændres af admin> Kan aktiveres individuelt: Livevisning Afspilning SD/NAS Enkeltbilledesøgning SD/NAS (PT)Z styring Manuel optagelse Genstart 2-vejs lyd Formatering af SD-kortet Ændring af parametre i indstillinger Bruger (til adgang via webbrowser) <tildeles og kan ændres af admin> <tildeles og kan ændres af admin> Livevisning Afspilning SD/NAS Enkeltbilledesøgning SD/NAS

6.8 Integrering af kameraet i ABUS NVR

Følgende data kræves for at integrere kameraet i ABUS NVR: IP-adresse / domænenavn Server-port (standard 8000) Brugernavn: installer Kodeord: <Kodeord> (kan tildeles og ændres af installer)

6.9 Integration af kameraet i ABUS Link Station app

Om P2P cloud-funktionen: QR-kode eller den 9-cifrede del af softwareserienummeret (f.eks: IPCS6213020210121AAWRF12345678 ) Tildelt adgangskode til P2P cloud-funktionen Alternativt: Følgende data er nødvendige for at integrere kameraet via IP-adressen: IP-adresse / domænenavn Server-port (standard 8000) Brugernavn: installer Kodeord: <Kodeord> (kan tildeles og ændres af installer)305

6.10 Integrering af kameraet i ABUS CMS

Følgende data er nødvendige for at integrere kameraet i ABUS CMS-softwaren: IP-adresse / domænenavn http-port (standard 80) rtsp-port (standard 554) Brugernavn: installer Kodeord: <Kodeord> (kan tildeles og ændres af installer)

6.11 Bemærkninger vedr. installation ved brug af objektregistrering

Kameraets objektregistrering kan genkende personer og køretøjer som objekter. Der ses således bort fra andre forstyrrende påvirkninger. For at opnå en optimal objektregistrering skal visse rammebetingelser overholdes ved installationen eller i kameraets synsfelt.

1. Kameraets monteringshøjde bør vælges mellem 2,5 og 5 meter. Hældningen bør ikke overstige 10

2. Objektets højde i det valgte billedudsnit skal være mellem 1/16 og 1/2 af billedets højde. Hvis objekter i

billedet vises for store eller for små, kan de muligvis ikke registreres korrekt.

3. Bemærk, at der er et område under kameraet, som ikke er overvåget.

4. Den maksimale overvågningsafstand afhængigt af kameraets brændvidde er som følger:

5. Reflekterende overflader i billedudsnittet kan forstyrre objektregistreringen.

6. Sørg for, at der ikke er grene eller blade i nærheden af kameraet i billedudsnittet.

7. Dome-kameraer med kupler er mindre velegnede til udendørs overvågning med objektregistrering, da

der kan forekomme lysspredning eller lysrefleksioner i kuplen. Dette har indflydelse på objektregistreringen.

8. Brug ikke objektregistrering i områder med et højt antal eller en høj frekvens af objektiver (mennesker,

køretøjer). Dette resulterer i et stort antal alarmer. Brændvidde Maks. overvå

Åbn netværkskameraets startside. Overfladen er opdelt i følgende hovedområder:

Klik for at vælge den ønskede mappe "Livevisning", "Afspilning", "Billede" eller "Konfiguration". Knap Beskrivelse Visning af den bruger, der er logget ind i øjeblikket Bruger-logout Livevisning Visning af livebilleder Afspilning Afspilning af videodata på microSD-kortet Billede Åbning af billeder fra lagrede enkeltbilleder (f.eks.

istrerede nummerplader

ælke Live-billedvisnin

Med et dobbeltklik kan du skifte til fuld skærmvisning. Nederst til venstre i kontrollinjen er der en knap til at justere visningsformatet. Knap Beskrivelse Aktivér 4:3-visning Aktiver 16:9-visning Vis i originalstørrelse Automatisk tilpasning af visning til browser

Aktivering af mikrofonen på pc'en til 2-vejs lydkommunikation Pixel-tæller (funktion til at bestemme det mindste vandrette antal pixels på en nummerplade

Start/stop livevisning Øjeblikkeligt billede (snapshot) på pc Start/stop manuel optagelse på pc Digital zoom Aktivering af højttaleren på pc'en, inkl. lydstyrkeindstilling

Objektiv zoom - / zoom + (hvis tilgængelig)

Objektiv fokus - / fokus + (hvis tilgængelig)308

I denne menu kan du søge efter optagelser på det pågældende datamedium eller drev og downloade dem til pc'en (f.eks. SD-kort). Knap Beskrivelse Standser afspilning Reducer afspilningshastigheden Pause Forøg afspilningshastigheden Afspilning fremad billede for billede Gem et enkelt billede på pc Videoklip-funktion Digital zoom (også under afspilning) Aktivering af højttaleren på pc'en, inkl. lydstyrkeindstilling Download af optagede videofiler

Kalender med valg af dag. En blå trekant viser, at der er optagelser tilgængelige den pågældende dag.

Markering af optagelsestype (konstant optagelse, hændelsesoptagelse)

Det kan være nødvendigt at starte browseren med såkaldte administratorrettigheder for at kunne gemme filer på pc'en.309

I denne menu kan du downloade enkeltbilleder på det pågældende datamedium eller drev og downloade dem til pc'en (f.eks. SD-kort). Filtype: Vælg den hændelsestype, der fik enkeltbilledet til at blive gemt, og som du ville søge efter Starttidspunkt / sluttidspunkt: Afgrænsning af dato og klokkeslæt Søg: Start søgning Download: Vælg først de filer, du vil downloade. Tryk på denne knap for at starte download.

Det kan være nødvendigt at starte browseren med såkaldte administratorrettigheder for at kunne gemme filer på pc'en.310311

Under menupunktet "Lokal konfiguration" kan du indstille livevisning og filstier for optagelsen og momentoptagelserne.

Parametre for livevisning Her kan du indstille protokoltype og kameraets livevisningseffekt. Protokol TCP: Transmission Control Protocol: Transmissionsprotokol med beskyttelse mod transmissionsfejl. Hvis der er en transmissionsfejl, sendes pakkerne igen. Hvis fejlfrekvensen er for høj, er denne protokol imidlertid ikke egnet til transmission i realtid. UDP: Audio- og videotransmission i realtid uden sikkerhedsmekanisme MULTICAST: Anvendelse af multicast-protokollen (netværkskomponenterne skal understøtte multicast). Yderligere multicast-indstillinger findes under Konfiguration / Netværk. HTTP: Kontrol- og videodata sendes gennem tunneller via http-porten.

Performance for livevisning Her kan du indstille effekten for livevisningen. Live-indikator (oplysninger om regler) Når denne funktion er aktiveret, vises der en ramme om det udløste område i livebilledet, når bevægelsesgenkendelsen er anvendt og udløst.312 Billedformat Indstilling af det format, som det enkelte billede fra livevisningen (knappen for øjeblikkeligt billede) skal gemmes i (JPEG, BMP). Optagelse-filindstillinger Her kan du definere filstørrelsen for optagelser, optagelsesstien og stien til downloadede filer. Klik på "Gem" for at gemme ændringerne. Optagelsernes filstørrelse Du kan vælge mellem 256 MB, 512 MB og 1 GB som filstørrelse for optagelser og hentede videoer. Gem på Du kan her vælge den filsti, der skal anvendes til manuelle optagelser. Standardstien er: C:\\<Benutzer>\<Computername>\Web\RecordFiles. Gem downloadede filer som Her kan du indstille filstien til downloadede videoer. Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\DownloadFiles

Billede-gem-indstillinger Her kan du indstille stierne til øjeblikkelige billeder, snapshots under afspilningen og clips. Gem live-snapshot på Vælg filstien til øjeblikkelige billeder fra livevisningen. Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\CaptureFiles Gem snapshot ved afspilning Her kan du indstille den sti, hvor de øjeblikkelige optagelser fra afspilningen skal gemmes. Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\PlaybackPics Gem clips under Her kan du indstille den sti, hvor clips skal gemmes. Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\PlaybackFiles313

Grundlæggende oplysninger Navn på udstyret: Her kan du tildele kameraet et udstyrsnavn. Klik på "Gem" for at gemme dette navn. Model: Visning af modelnummeret Serienr.: Visning af serienummeret Firmware-version: Visning af firmware-versionen Cod.-version: Visning af kodningsversionen Antal kanaler: Visning af antal kanaler Antal HDD'er/SD'er: Antal installerede lagringsmedier (SD-kort, maks. 1) Antal alarmindgange: Visning af antal alarmindgange Antal alarmudgange: Visning af antal alarmudgange314

Tidszone Valg af tidszone (GMT) Tidsindstillingsmetode NTP Ved hjælp af Network Time Protocol (NTP) er det muligt at synkronisere kameraets tid med en tidsserver. Aktivér NTP for at bruge funktionen. Server-adresse IP-server-adressen til NTP-serveren. NTP-port Netværksportnummer til NTP-funktionen (standard: port 123) NTP-opdateringsinterval 1-10080 min.

Manuel synkr. af tid Udstyrets tid Visning af computerens enhedstid Tidsindstilling Visning af det aktuelle klokkeslæt via tidszoneindstillingen. Klik på "Synkr. m. comp.tid" for at gemme computerens enhedstid.315

Sommertid Aktiver sommertid Vælg "Sommertid" for automatisk tilpasning af systemtiden til sommertid. Starttidspunkt Vælg tidspunktet for skift til sommertid. Sluttidspunkt Vælg tidspunktet for skift til vintertid.

RS-232-grænseflade til serviceformål.

IP-kameraet kan betjenes i 2 forskellige tilstande. Denne indstilling har direkte indflydelse på visse funktioner eller menuvisninger i browseren. Smart Event Mode (standard): I denne tilstand er kun 2 videostreams tilgængelige (1. og 2. videostream). Dette er tilstrækkeligt til de fleste anvendelser. Der findes især VCA-funktioner med objektregistrering (menneske, køretøj) (f.eks. Tripwire oder Intrusion Detection).

Overvågningstilstand: I denne tilstand er der 3 videostreams til rådighed. VCA-funktioner (Video Content Analysis) som Tripwire eller Intrusion Detection kan ikke vælges. Alle DSP-ressourcer bruges til at generere videostreams.

Visning af licensinformationer317

Genstart Klik på "Genstart" for at genstarte udstyret. Standard Gendan Klik på "Gendan" for at nulstille alle parametre til standardindstillinger undtagen IP-parametrene. Standard Vælg dette menupunkt for at nulstille alle parametre til standardindstillinger. Import konfig. fil Konfig.-fil Vælg filsti for at importere en konfigurationsfil. Status Visning af importstatus Eksp. konfig. fil Klik på Eksportér for at eksportere en konfigurationsfil. Remote-upgrade Firmware Vælg sti for at opdatere kameraet med ny firmware. Status Visning af upgrade-status. Automatisk genstart Aktivér automatisk genstart/genstarttidspunkt: En automatisk genstart er mulig en gang om ugen. Vælg dag og klokkeslæt for at gøre dette.318

Denne log viser flere oplysninger om klienternes adgang til kameraet. Denne liste kan eksporteres som en Excel-fil. Alternativt kan log-informationerne sendes direkte til en TCP-server (log-server) (f.eks. ved hjælp af softwaren "Hercules SETUP utility" fra "HW-group.com"). Desuden er det muligt at oprette et selv-signeret certifikat eller uploade et CA-certifikat på denne menuside.

8.2.3.3. Sikkerhedstjeneste

Aktivér SSH Denne funktion aktiverer Telnet-porten og Telnet-protokollen. Aktivér spærring af illegal login Hvis denne funktion er aktiveret, blokeres kameraadgangen via webinterface, hvis der indtastes et forkert brugernavn eller en forkert adgangskode (3x ... 20x).

8.2.3.4 Udvidet sikkerhed

Aktiver kontrol-timeout: Hvis der ikke er nogen aktiv betjening af kameraet via webinterfacet i et bestemt tidsrum (1 - 60 min., standard 15 min.), logges brugeren af.321

Under dette menupunkt kan du tilføje, ændre eller slette brugere. For at tilføje eller ændre en bruger klikker du på "Tilføj" eller "Ændring". Herefter vises et nye vindue med data og rettigheder. Brugernavn Tildel her det brugernavn, der skal indtastes med henblik på adgang til kameraet Brugertype Vælg her en individuel brugertype for bruger-id. Du kan vælge mellem to forskellige foruddefinerede niveauer: Operatør eller bruger. Som bruger har du følgende remote-funktioner til rådighed: Afspilning, søg i log/forespørg arbejdsstatus. Aktivér den pågældende kontrolboks for at tilføje yderligere funktioner. Kodeord Tildel her det kodeord, som brugeren skal indtaste med henblik på adgang til kameraet. Bekræft Bekræft kodeordet ved at indtaste det igen.

Visning af de aktuelt indloggede brugere med IP-adresse og tidspunkt for aktiviteten.

For at kunne betjene kameraet via et netværk skal TCP/IP-indstillingerne være konfigureret korrekt. NIC-indstill. NIC-type Vælg indstillingen for din netværksadapter. Du kan vælge mellem følgende værdier: 10M half-dup; 10M full-dup; 100M half-dup; 100M full-dup; 10M/100M/1000M auto DHCP Hvis en DHCP-server står til rådighed, klikker du på DHCP for automatisk at overføre en IP-adresse og yderligere netværksindstillinger. Dataene overføres automatisk fra serveren og kan ikke ændres manuelt. Hvis ingen DHCP-server står til rådighed, udfylder du følgende data manuelt. IPv4-adresse Indstilling af kameraets IP-adresse IPv4-subnetmaske Manuel indstilling af kameraets subnetmaske IPv4-standard-gateway Indstilling af standard-routeren for kameraet. IPv6-modus Manuel: Manuel konfiguration af IPv6-dataene DHCP: IPv6-forbindelsesdataene stilles til rådighed af DHCP-serveren.323 Route advertisement: IPv6-forbindelsesdataene stilles til rådighed af DHCP-serveren (router) i forbindelse med ISP (internet service provider). IPv6-adresse Visning IPv6-adressen. I IPv6-modus "Manuel" kan adressen konfigureres. IPv6-subnetmaske Visning af IPv6-subnetmasken. IPv6-standard-gateway Visning af IPv6-standard-gateway (standard-router) MAC-adresse Her vises kameraets IPv4 hardware-adresse, som du ikke kan ændre. MTU Indstilling af overførselsenheden, hvor du kan vælge en værdi mellem 500 og 9676. Standard er 1500. DNS-server Foretrukket DNS-server DNS-serverindstillinger er påkrævet ved visse funktioner. (F.eks. forsendelse af e-mails). Angiv adressen på den foretrukne DNS-server her. Alternativ DNS-server Hvis der ikke er forbindelse til den foretrukne DNS-server, anvendes denne alternative DNS-server. Angiv adressen på den alternative server her. Indstillinger af domænenavn Et dynamisk domænenavn kan konfigureres i dette menupunkt. Kameraet kan derefter aktiveres i det lokale netværk via dette navn.

Aktivér DDNS: Ved at sætte fluebenet aktiveres DDNS-funktionen. DDNS-type: Vælg en serviceudbyder til DDNS-tjenesten (standard: ABUS-server) Serveradresse: Serviceudbyderens IP-adresse (allerede udfyldt for ABUS-serverindstillingen)324 Domæne: Registreret hostnavn hos DDNS-serviceudbyderen (hvis tilgængelig) Port: Tjenestens port (hvis tilstede) Brugernavn: Bruger-ID for kontoen hos DDNS-serviceudbyderen (ABUS-serverbruger) Kodeord: Kodeord til kontoen hos DDNS-serviceudbyderen (kodeord til ABUS- serverkontoen)

Hvis du ønsker ekstern adgang til kameraet, skal følgende porte konfigureres. HTTP-port Standardporten til HTTP-overførsel hedder 80. Alternativt kan denne port have en værdi i området 1024~65535. Hvis der befinder sig flere kameraer i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang. RTSP-port Standardporten til RTSP-overførsel er 554. Alternativt kan denne port have en værdi i området 1024~65535. Hvis der befinder sig flere kameraer i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang. HTTPS-port Standardporten til HTTPS-overførsel hedder 443. Serverport Standardporten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området mellem 1025~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang. Udvidet SDK-serviceport Denne port er påkrævet til krypteret kommunikation som et alternativ til serverporten. WebSocket-port / WebSocket(s)-port Disse porte bruges til visning af video i browsere som Google Chrome eller Mozilla Firefox. Det er nødvendigt at installere et andet web-plugin til dette formål.325

Aktivér UPnP: Aktivering og deaktivering af UPnP-interface. Ved aktivering kan kameraet findes i f.eks. Windows-netværksomgivelserne. Navn: Definition af navnet på UPnP-interfacet (med dette navn vises kameraet f.eks. i Windows-netværksomgivelserne) Mapping Port Type Vælg her, om portvideresendelse skal ske automatisk eller manuelt. Du kan vælge mellem "Auto" og "Manuel". Protokolnavn: HTTP Standardporten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området mellem 1025~65535. Hvis der befinder sig flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang

RTSP Standardporten til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området mellem 1025~65535. Hvis der befinder sig flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang. Server-port (styreport)

Gem de gennemførte indstillinger med "Gem"326 Standardporten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området mellem 1025~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang. Ekstern port Du kan kun ændre på porte manuelt, hvis "Mapping Port Type" er ændret til manuelt. Status Viser, om den angivne eksterne port er gyldig eller ugyldig.

SNMP v3 Aktiver SNMPv3: Aktivering af SNMPv3 Læs brugernavn: Tildel brugernavn Sikkerhedsniveau: auth, priv.: Ingen bekræftelse, ingen kryptering auth, no priv.: Bekræftelse, ingen kryptering no auth, no priv.: Ingen bekræftelse, kryptering Bekr.-algoritme: Vælg bekræftelsesalgoritme: MD5, SDA Kodeord-bekr.: Tildeling af kodeord Private-key-algoritme: Vælg krypteringsalgoritme: DES, AES Private-key-kodeord: Tildeling af kodeord Skriv brugernavn: Tildel brugernavn Sikkerhedsniveau: auth, priv.: Ingen bekræftelse, ingen kryptering auth, no priv.: Bekræftelse, ingen kryptering no auth, no priv.: Ingen bekræftelse, kryptering Bekr.-algoritme: Vælg bekræftelsesalgoritme: MD5, SDA Kodeord-bekr.: Tildeling af kodeord Private-key-algoritme: Vælg krypteringsalgoritme: DES, AES327 Private-key-kodeord: Tildeling af kodeord

Øvrige indstillinger for SNMP Indstillinger SNMP Port: Netværksport til SNMP-servicen

For at kunne uploade registrerede videoer eller billeder til en FTP-server skal følgende indstillinger foretages. Server-adresse Indtast FTP-serverens IP-adresse her Port Indtast FTP-serverens portnummer her. Standardporten til FTP-serveren er 21. Brugernavn Brugernavn for kontoen, som blev konfigureret i FTP-serveren Kodeord Kodeord for kontoen, som blev konfigureret i FTP-serveren Bekræft Indtast kodeordet her igen. Mappestruktur Vælg lagringssted for de uploadede data her. Du kan vælge mellem "Gem i rodmappen"; "Gem i overordnet mappe"; "Gem i underordnet mappe". Overordnet mappe Dette menupunkt står kun til rådighed, hvis du har valgt "Gem i overordnet mappe" eller "Gem i underordnet mappe" i mappestrukturen. Du kan vælge et navn til den overordnede mappe her. Filerne gemmes i en mappe på FTP-serveren. Vælg mellem "Brug apparatnavn", "Brug enhedsnummer", "Brug enhedens IP-adresse" Undermappe328 Vælg navn til den underordnede mappe her. Mappen oprettes i den overordnede mappe, og du kan vælge mellem "Brug kameranavn" og "Brug kameranummer". Interval for arkivering af billeder Denne funktion forhindrer, at der med tiden gemmes for mange billedfiler i en mappe. Serverens filsystem er muligvis ikke længere i stand til at behandle eller vise så store mængder af filer. Eksempel: Indstillingen "2 dage" gemmer billeder fra 2 dage i en undermappe. Mappebetegnelsen er i hvert enkelt tilfælde start- og slutdatoen for denne periode. Billednavn Billednavnet kan forsynes med et brugerdefineret delnavn i begyndelsen (præfiks). Upload billede Markér "Overfør billede" for at uploade billeder til FTP-serveren.

SMTP-server Indtast her SMTP-serverens IP-adresse eller hostnavnet. (f.eks. smtp.googlemail.com) SMTP-port Indtast SMTP-porten, der er konfigureret til 25 som standard. Kryptering af e-mail Vælg den kryptering, der kræves af e-mail-serveren (SSL, TLS, STARTTLS) Interval Indstil tidsperioden mellem forsendelsen af e-mails med billedvedhæng. Billedvedhæng Aktivér denne funktion, hvis der ved alarm skal vedhæftes billeder til e-mailen.

Bekræftelse Hvis den anvendte e-mail-server kræver godkendelse, skal du aktivere denne funktion for at logge på serveren ved hjælp af godkendelse. Brugernavn og kodeord kan kun indtastes efter aktivering af denne funktion. Brugernavn Indtast dit brugernavn til e-mail-kontoen. Dette er delen indtil @-tegnet. Kodeord Indtast kodeordet til e-mail-kontoen her. Bekræft Bekræft ved at indtaste kodeordet igen. Modtager Modtager1 / modtager2 Indtast modtagerens navn her. Modtager1-adresse / modtager2-adresse Indtast e-mail-adresserne til modtagerne her.

Funktionen ABUS Link Station bruges til nem fjernadgang til ABUS enheden via Link Station appen (iOS / Android). Produkter kan nemt opsættes og frigives via QR-kode – uden komplicerede konfigurationer i routeren (ingen port forwarding nødvendig). Aktivér funktionen, og tildel en verifikationskode (6-12 tegn, A-Z, a-z, 0-9, mindst 2 forskellige typer tegn anbefales). QR-koden kan derefter fotograferes i ABUS Link Station appen.

5. Aktivér og konfigurer den ønskede detektor i IP-kameraet (bevægelsesregistrering, Tripwire eller

Intrusion Detection)

6. Aktivér "Hændelsesstyret optagelse af enkeltbilleder" i IP-kameraet under lagring/optagelse af

enkeltbilleder/optagelsesparametre

7. Tilføj regel i Event Manager i IP-kameraet, og vælg "Notify NVR/CMS" som handling

Push-resultat i smartphonen: - Push-info i statuslinjen - 1 enkeltbillede under "Nyheder" i Link Station appen - Valgfrit: med SD-kort installeret og med konstant videooptagelse eller ved hændelse kan også korte videosekvenser ses

Aktivér HTTPS: Aktiverer HTTPS-funktionen. Det gør en sikker forbindelse med forbindelsescertifikat mulig. Du skal være opmærksom på, at yderligere trin til konfigurationen af HTTPS-funktionen er nødvendige.

Video/audio-DSCP: (Differentiated Service Code Point) (0~63): Prioritet for video/audio IP-pakker. Jo højere værdi, desto højere er prioriteten. Hændelse/alarm DSCP: (0~63): Prioritet for hændelse/alarm IP-pakker. Jo højere værdi, desto højere er prioriteten. Håndtering af DSCP: (0~63 ): Prioritet for Management IP-pakker. Jo højere værdi, desto højere er prioriteten.

Aktivér IEEE 802.1x: Aktivér 802.1X-bekræftelse Protokol: Protokoltype EAP-MD5 (udelukkende) EAPOL-version: Extensible Authentification Protocol over LAN, vælg mellem version 1 eller 2 Brugernavn: Indtast brugernavnet Kodeord: Indtast kodeordet Bekræft: Bekræftelse af kodeord

8.3.13 Integrationsprotokol

I denne menu kan ONVIF-protokollen (Open Network Video Interface) aktiveres og konfigureres. Til dette formål skal der oprettes en uafhængig bruger, som derefter kan bruge ONVIF-protokollen.

8.3.14 Netværkstjeneste

For at øge it-sikkerheden kan visse tjenester deaktiveres i dette menupunkt, hvis de ikke bruges.

I denne menu kan transmissionen af et XML-telegram til en http-server konfigureres. Når en hændelse (f.eks. bevægelsesregistrering) eller en smart hændelse (f.eks. Tripwire) udløses, overføres dette XML-telegram og kan viderebehandles yderligere i en tredjepartsapplikation.332

Stream-type Vælg stream-type for kameraet. Vælg "Main Stream (normal)" til optagelse og livevisning med god båndbredde. Vælg "Sub-Stream" til livevisning med begrænset båndbredde. Der er i alt 5 videostreams til rådighed, men brugen af dem afhænger af klienten. Videotype Denne type kamera har ikke en lydfunktion. Videotypen er fastsat til "videostream". Opløsning Indstil videodataenes opløsning her. Alt afhængigt af kameramodellen kan du vælge mellem 1280*720p; 1280*960; 1920*1080p. Bitrate-type Angiver bitrate for videostrøm. Videokvaliteten kan være af lavere eller højere kvalitet efter bevægelsesintensitet. Du kan vælge mellem en konstant og en variabel bitrate. Videokvalitet Dette menupunkt står til rådighed, hvis du har valgt en variabel bitrate. Indstil videokvaliteten for videodata her.Alt afhængigt af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem seks forskellige videokvaliteter: "Minimum", "Lavere", "Lav", "Mellem", "Høj" eller "Maksimum" (repræsenteret ved "+"). Billedhastighed Angiver billedhastigheden i billeder pr. sekund.333 Maks. bitrate Videostrømmens bitrate indstilles til en bestemt værdi; indstil den maksimale bitrate til en værdi mellem 32 og 16384 Kbps. En højere værdi svarer til en højere videokvalitet, som dog kræver en større båndbredde. Indkodning af video Vælg en standard for videokodning, du kan vælge mellem H.264, H.265 og MJPEG. Profil Vælg en profil her. Du kan vælge mellem "Grundlæggende profil", "Hovedprofil" og "Høj profil". I Frame-interval Her indstiller du I-billedintervallet, og værdien skal ligge mellem 1 og 400.

Indkodning af lyd Vælg her audiokoden for audiooverførsel (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Audioindgang Aktiverer audioindgangen (kun på kameraer med indbygget mikrofon og mikrofonindgang). Indgangslydstyrke Tilpasning af indgangslydstyrken til mikrofonen. Omgivelsesstøjfilter Her kan du aktivere den digitale støjundertrykkelsesfunktion til audiooverførslen.

8.4.3 ROI (Region of Interest)

Funktionen Region-of-Interest kan overføre visse områder i videobilledet med højere kvalitet end resten af videobilledet. På den måde kan transmissionsbåndbredde spares. Der er 1 område til rådighed for hver videostream (1, 2). Bemærk: Video-bitraten for det ønskede videohold kan indstilles meget lavt (se "Video stream-indstillinger"). Det markerede område i billedet bringes automatisk op på et bestemt kvalitetsniveau, men resten af billedet forbliver i lav kvalitet/bitrate. Fast region: Der kan tegnes en rektangulær ramme omkring et interessant område. Der er 1 område til rådighed for hver videostream (1, 2). ROI-niveau: 1: områdets lavere kvalitet, 6: områdets højeste kvalitet Regionsnavn: Tildeling af et navn til området.

8.4.4 Stream-information

Dobbelt VCA: Denne funktion overfører detaljerne for de intelligente hændelsesdetektorer med videostreamen til NVR. Uafhængige evalueringer baseret på disse data kan derefter udføres i NVR eller CMS, selv om optagelsen var konfigureret som en konstant optagelse.

Det 3. Videostream kan beskæres til et ønsket billedudsnit. Kun dette område overføres derefter. Den maksimale opløsning, der kan indstilles, er 1920 x 1080 pixels. Hvis opløsningen er lavere end 1920 x 1080, kan billedudsnittet også forskydes. Dette menupunkt er kun tilgængeligt med VCA-ressourceindstillingen "Overvågning".335

Billedjustering Lysstyrke Indstilling af billedets lysstyrke. Indstil en værdi mellem 0 og 100. Kontrast Indstilling af billedkontrasten. Indstil en værdi mellem 0 og 100. Mætning Indstilling af billedets mætning. Indstil en værdi mellem 0 og 100. Skarphed Indstilling af billedets skarphed. En højere værdi af skarpheden kan øge billedstøjen. Indstil en værdi mellem 0 og 100.

Indstillinger for eksponering Iris-modus Der er kun mulighed for en manuel indstilling af eksponeringsparametrene på dette kamera. Eksponeringstid Indstilling af den maks. eksponeringstid. Denne indstilling er uafhængig af iris-modus.

Jo højere hastigheden er for objekterne i billedet, jo kortere eksponeringstid skal der indstilles. Dette reducerer billedets lysstyrke. Det kan i så fald være nødvendigt med yderligere belysning. En almindelig værdi for eksponeringstiden for hurtigt bevægelige objekter er 1/250.336

Fokus Kameraet fokuserer automatisk efter genstart eller efter brug af zoomfunktionen. Fokus kan dog også justeres manuelt bagefter, hvilket gøres direkte på livevisnings-siden. Dette manuelt indstillede fokuspunkt indstilles derefter igen, selv efter at kameraet er genstartet, fordi kameraet har gemt dette punkt.

Dag-/nat-skift Dag-/nat-skift Dag-/nat-skift Omfatter optionerne automatisk, dag og nat. Auto Alt afhængigt af lysforholdene skifter kameraet automatisk mellem dag- og natmodus. Følsomheden kan indstilles mellem 0-7. Tag I denne modus sender kameraet kun farvebilleder.

Vær opmærksom på følgende:

Vær opmærksom på følgende:

nvend kun denne modus ved sva

Tidsplan Følsomhed Indstilling af omstillingstærsklen for det automatiske dag-/natskift (0-7). En lavere værdi betyder en lavere belysningsstyrke for omstillingen til natmodus. Forsinkelsestid ("filtertid") Indstilling af en forsinkelsestid mellem registrering af en nødvendig omstilling og en aktion. Smart IR ("intelligent ekstra lys") Denne funktion kan reducere overblænding af videobilledet, hvis lys reflekteres fra objekter i nærheden. Ekstrabelysningstilstand Afhængigt af modeltypen kan der vælges mellem "IR-lys" eller "hvidt lys". Den integrerede belysning kan også slås helt fra. Styring af lysstyrken Lysets generelle intensitet kan justeres. Auto: Automatisk styring med maksimal værdi. Manuel: Fast manuel indstilling

Indstillinger for baggrundslys WDR Ved hjælp af WDR-funktionen kan kameraet levere klare billeder selv ved dårlige modlysforhold. Hvis der foreligger såvel meget lyse som meget mørke områder i billedområdet, udlignes det samlede lysniveau i hele billedet for at opnå et tydeligt, detaljeret billede. Brug kontrolboksen til at aktivere eller deaktivere WDR-funktionen.337 Indstil et højere Wide Dynamic Level for at forstærke WDR-funktionen.

HLC (High Light Compensation) overeksponering i kanten fra skarpe lyskilder reduceres (f.eks. forlygter fra biler). En høj tærskelværdi betyder høj reduktion. Funktion kun ved deaktiveret WDR. Hvidbalance Vælg her de belysningsomgivelser, som kameraet er installeret i. Du kan vælge følgende optioner: "Manuel", "AWB1". "Spærret HB", "Lysstofrør", "Glødelampe", "Lampe med varmt lys", "Naturligt lys". Manuel Du kan tilpasse hvidbalancen manuelt ved hjælp af følgende værdier.

Spærret HB Hvidbalancen gennemføres en gang og gemmes. Andre Anvend de andre hvidbalance-optioner til tilpasning af funktionen til omgivelseslyset. Lysstofrør Tilpasning af hvidbalancen ved belysningsomgivelser med lysstofrør.

Billedoptimering Dig. Støjundertr. Du har mulighed for at aktivere eller deaktivere støjundertrykkelsen (normalmodus). Støjreduktionsniveau / 2D/3D DNR Her kan du indstille niveauet for støjundertrykkelsen. Gråskala Denne funktion begrænser gråskala-visningens rækkevidde. Dette kan være en fordel ved lyst billedindhold.

Videoindstillinger Spejlvending Der er tre forskellige måder at spejle billedet på (vandret, lodret, hor. + vert.) Rotere (vertical display) Med denne indstilling drejes billedet for at forstørre den vertikale synsvinkel. Det er nødvendigt at dreje kameramodulet 90°.

Vær opmærksom på følgende: Rotationsfunktionen (lodret visning) er ikke tilgængelig i "Smart Event Mode", kun i "Monitor Mode".338

Under dette menupunkt kan du vælge, hvilket dato- og klokkeslætsformat, der skal vises i livebilledet.

Vis navn Aktivér denne kontrolboks, hvis du ønsker at vise kameranavnet. Vis dato Aktivér denne kontrolboks, hvis du ønsker at vise datoen i kamerabilledet. Kameranavn Her angiver du det kameranavn, der skal vises i billedet. Tidsformat Her kan du vælge, om klokkeslættet skal vises i 24- eller 12-timers-format. Datoformat Her vælger du formatet for datovisningen. (D= Dag; M= Måned; Å= År) Visningsmodus Her kan du vælge visningstypen for de viste elementer. Du har følgende valgmuligheder: "Transparent & blinkende", "Transparent & ikke-blinkende", "Ikke- transparent & blinkende", "Ikke-transparent & ikke-blinkende" OSD-størrelse Her er det muligt at justere skriftstørrelsen for alle tekstvisninger.339 Skriftfarve Hvid, sort og selvtilpassende farver er tilgængelige som farver til tekstvisninger. En selvtilpassende skrift ændrer hvert enkelt ciffer til sort eller hvid, afhængigt af om baggrunden er lysere eller mørkere. Tilpasning Denne funktion kan bruges til at indstille placeringen af tekstfelterne og teksten i tekstfelterne. Kanter til venstre og højre Indstil afstandene til venstre og højre kant. Kanter øverst og nederst Indstil afstandene opad og nedad.

Ved hjælp af privatzoner kan du afskærme visse områder i livevisningen for at forhindre, at disse områder hverken optages eller kan ses på livebilledet. De kan opsætte maksimalt 4 rektangulære private zoner i videobilledet. Følg nedenstående trin for at konfigurere en privat zone. Aktivér boksen "Aktivér privatzone". Vælg knappen "Areal" for at tilføje en privatzone. Nu kan du markere et område på kamerabilledet med musen. Du kan derefter markere 3 andre arealer. Med knappen "Slet alle" kan alle oprettede privatzoner slettes.

I billedindstillingerne er det muligt at foretage forskellige indstillinger for forskellige scener (f.eks. forskellig lysstyrke eller indstilling af baggrundslys). Disse sceneindstillinger kan nu bruges eller indstilles via en kalendermenu for hver måned og for timerne for hver dag i den pågældende måned. Denne funktion hjælper med at kompensere for forskellige lysfaser i de forskellige måneder af året, så der altid kan opnås et optimalt billede.

8.6.1 Bevægelsesregistrering

Områdeindstillinger Aktivér bevægelsesregistrering ved at klikke på kontrolboksen "Aktivér bevægelsesregistrering". Med kontrolboksen "Aktivér dynamisk analyse for bevægelse" markeres bevægelser grafisk i preview-billedet og i livebilledet (dynamisk markering afhængigt af bevægelse). Tilstand Der er 2 forskellige tilstande til rådighed til markering af områder. Normal: Maks. 4 områder, hvert område er en polygon med maks. 10 hjørner, indstilling af følsomhed er den samme for hvert område Eksperter: Maks. 8 områder, hvert område som et rektangel, individuel indstilling af følsomhed for hvert område Hvis du vil vælge et område nu, skal du klikke på knappen "Indstil område". Hvis du vil fjerne markeringen, skal du klikke på "slet alt". Klik med venstre museknap for at definere polygonens hjørner, eller træk musen hen over det ønskede område. Når du tegner polygoner, afsluttes tegningen med et højreklik. Ved rektangler skal du klikke på knappen "Stop tegning". Indstil følsomheden via valgbjælken.341 Detektionsmål Dette menupunkt er indstillingen for objektregistreringen. Objektregistreringen genkender personer og køretøjer på et neuralt grundlag.

1. Objektregistreringen (menneske/køretøj) og den efterfølgende filtrerede visning af disse

optagelser kan kun bruges i forbindelse med en ABUS NVR.

2. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den

tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre optagelser af objektregistreringer ud over personer og køretøjer kan vises under afspilning som sædvanlig.

3. Filtrering af alle bevægelsesstyrede optagelser efter personer og køretøjer er også mulig i

Følsomhed Bestemmer den nødvendige intensitet af pixelændringen. Jo højere værdien er, desto færre pixelændringer er nødvendige for at udløse en bevægelse. Tidsplan Hvis du vil indstille en tidsplan for den bevægelsesstyrede optagelse, skal du klikke på "Aktivér tidsplan". Her fastlægges det, på hvilke ugedage og tidspunkter den bevægelsesstyrede registrering skal finde sted. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".

Tilknytningsmetode Indstil her, hvilken handling der skal udføres ved bevægelsesgenkendelse. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up. Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse342 Aktivér for at optage bevægelsesregistrering på SD-kort.

Under dette menupunkt kan kameraet konfigureres, så en sabotagealarm udløses, når objektivet dækkes til (såkaldt cover detection). Områdeindstillinger Aktivér sabotagealarmen ved at klikke på kontrolboksen "Aktivér sabotagealarm". For at vælge et område klikker du på knappen "Areal". Som standard er hele området valgt. For at slette markeringen klikker du på "Slet alle". Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen "Stop tegning". Højre: lavere følsomhedsniveau Venstre: højere følsomhedsniveau. Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter funktionen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".

Gem de gennemførte indstillinger med "Gem"343 Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Alarmering af NVR og CMS til videre behandling (f.eks. optagelse på NVR eller visning i fuldt format ved alarm i CMS)

Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang".

Under dette menupunkt kan du konfigurere kameraets alarmindgang Alarmindgang nr. Vælg den alarmindgang, som du ønsker at konfigurere. Alarmnavn Her kan du tildele den pågældende alarmindgang et navn. Brug ikke alarmindgangens nummer og ingen specialtegn. Alarmtype Gem de gennemførte indstillinger med "Gem"344 Vælg alarmtypen her. Du kan vælge mellem "NO" (Normally open) og "NC" (Normally closed). Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmindgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".

Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up. Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på SD-kort.

Her har du mulighed for at konfigurere begge alarmudgange. Alarmudgang nr. Vælg den alarmudgang, som du ønsker at konfigurere. Forsinkelse Med indstillingen "Manuel" nulstilles alarmudgangen ikke efter en hændelse. Dette skal derefter bekræftes og nulstilles manuelt via knappen "Manuel alarm" ved at klikke to gange. Den normale aktive tid for udgangen efter en hændelse er 5 sekunder. Der kan programmeres en yderligere aktiv tid på op til 10 minutter. Alarmnavn Her kan du tildele den pågældende alarmudgang et navn. Undlad at anvende alarmudgangens nummer og specialtegn. Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmudgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".346

Følgende undtagelser kan udløse hændelser: - HDD fuld: Hvis det interne SD-kort eller en integreret NAS-harddisk er fuld - HDD-fejl: Fejl på SD-kort eller NAS-drev - Netværk afbrudt: Ethernetkabel fjernet - IP-adressekonflikt - Ikke tilladt login: Efter en forkert login kan der programmeres en reaktion Følgende reaktioner kan programmeres: - Send e-mail - Informer overvågningscentret (NVR/CMS) - Aktivér alarmudgang

8.6.6 Akustisk udsendelse af alarm

Den akustiske udsendelse af alarm kan afspille foruddefinerede toner eller individuelle korte lydmedier. Denne funktion kan kun bruges med et kamera med lydudgang eller en integreret højttaler.

Lydtype: Warning (advarselstone, valg), prompt (kort akustisk meddelelse), brugerdefineret lyd (fra fil) En mere detaljeret indstilling af den valgte indstilling foretages i det næste menupunkt. Advarsel: Vælg en akustisk meddelelse fra listen (engelsksprogede meddelelser) Brugerdefineret lyd: Tilføj: Valg af lydfil (format: *.wav-fil, maks. 512 KByte filstørrelse, scanningsfrekvens 8 kHz) Konverteringen af en lydfil til det tilsvarende format kan foretages via online-konverter eller freeware-software. Alarmtid: Afspilningens varighed Lydstyrke: Afspilningens lydstyrke Kalender: Fastlæggelse af tidsplan (proceduren svarer til fastlæggelse af andre tidsplaner)347

Funktionen kan registrere, om kameraet er blevet drejet. Følsomhed: Jo højere værdien er, jo mindre skal ændringen i billedindholdet være for at udløse en hændelse. Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmudgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem". Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up.348 Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på SD-kort.

Aktiver indbrudsgenkendelse: Funktionen Indbrudsgenkendelse udløser en hændelse, hvis et objekt opholder sig i det overvågede område længere end i den indstillede tid. Preview-video: Her kan du konfigurere det område, der skal overvåges Maks. størrelse: Denne funktion definerer den maksimale størrelse af det objekt, der skal registreres. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Min. størrelse: Via denne funktion defineres den minimale størrelse af det objekt, der skal genkendes. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Detekteringsområde: Via denne knap kan det område i videobilledet, der skal overvåges, tegnes (firkantet areal). Fremgangsmåde: Tryk på knappen -> sæt hjørnepunkterne med venstre museknap (maks. 4) -> tryk atter på knappen for at afslutte tegningen Slet: Sletter området.349 Detektionsmål Dette menupunkt er indstillingen for objektregistreringen. Objektregistreringen genkender personer og køretøjer på et neuralt grundlag.

1. Når du bruger objektregistrering, indeholder videooptagelser på det interne SD-kort kun

optagelser af registrerede personer eller køretøjer. Andre objekter udløser ikke en optagelse på SD-kortet.

2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle

indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).

3. Objektregistreringen (menneske/køretøj) og den efterfølgende filtrerede visning af disse

optagelser kan kun bruges i forbindelse med en ABUS NVR.

4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den

tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre optagelser af objektregistreringer ud over personer og køretøjer kan vises under afspilning som sædvanlig.

5. Filtrering af alle bevægelsesstyrede optagelser efter personer og køretøjer er også mulig i

Region: Antal tilgængelige områder: 4 Grænseværdi: Jo højere værdien er (0-10 sekunder), desto længere skal et objekt opholde sig i det overvågede område for at udløse en hændelse. Følsomhed: Jo højere følsomheden er, desto mindre objekter kan detekteres.

Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmudgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".

Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up. Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse.350 Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på SD-kort.

Aktiver tripwire: Funktionen Tripwire registrerer i videobilledet, om et objekt bevæger sig over en virtuel linje i en bestemt eller i begge retninger. Derefter kan der udløses en hændelse. Preview-video: Her kan du konfigurere den virtuelle linje. Maks. størrelse: Denne funktion definerer den maksimale størrelse af det objekt, der skal registreres. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Min. størrelse: Via denne funktion defineres den minimale størrelse af det objekt, der skal genkendes. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Tegning: Når der trykkes på knappen, vises der en virtuel linje i preview-videoen. Der kan nu klikkes på den, og den kan forskydes med musen via de røde351 hjørnepunkter. "A" og "B" angiver retningerne. Linje: Antal tilgængelige virtuelle linjer: 4 Slet: Sletning af den virtuelle linje

Detektionsmål Dette menupunkt er indstillingen for objektregistreringen. Objektregistreringen genkender personer og køretøjer på et neuralt grundlag.

1. Når du bruger objektregistrering, indeholder videooptagelser på det interne SD-kort kun

optagelser af registrerede personer eller køretøjer. Andre objekter udløser ikke en optagelse på SD-kortet.

2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle

indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).

3. Objektregistreringen (menneske/køretøj) og den efterfølgende filtrerede visning af disse

optagelser kan kun bruges i forbindelse med en ABUS NVR.

4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den

tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre optagelser af objektregistreringer ud over personer og køretøjer kan vises under afspilning som sædvanlig.

5. Filtrering af alle bevægelsesstyrede optagelser efter personer og køretøjer er også mulig i

Retning: Definition af retning(er), som krydses af et objekt og udløser en hændelse. Følsomhed: Jo højere denne værdi er, desto tidligere registreres et krydsende objekt. Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmudgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".

Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up.352 Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på SD-kort.

8.6.10 Registrering af områdeindgang

Funktionen registrerer, når et objekt kommer ind i et markeret område og udløser straks en hændelse. Preview-video: Her kan du konfigurere det område, der skal overvåges Maks. størrelse: Denne funktion definerer den maksimale størrelse af det objekt, der skal registreres. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Min. størrelse: Via denne funktion defineres den minimale størrelse af det objekt, der skal genkendes. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Detekteringsområde: Via denne knap kan det område i videobilledet, der skal overvåges, tegnes (firkantet areal). Fremgangsmåde: Tryk på knappen -> sæt hjørnepunkterne med venstre museknap (maks. 4) -> tryk atter på knappen for at afslutte tegningen Slet: Sletter området.353

Detektionsmål Dette menupunkt er indstillingen for objektregistreringen. Objektregistreringen genkender personer og køretøjer på et neuralt grundlag.

1. Når du bruger objektregistrering, indeholder videooptagelser på det interne SD-kort kun

optagelser af registrerede personer eller køretøjer. Andre objekter udløser ikke en optagelse på SD-kortet.

2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle

indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).

3. Objektregistreringen (menneske/køretøj) og den efterfølgende filtrerede visning af disse

optagelser kan kun bruges i forbindelse med en ABUS NVR.

4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den

tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre optagelser af objektregistreringer ud over personer og køretøjer kan vises under afspilning som sædvanlig.

5. Filtrering af alle bevægelsesstyrede optagelser efter personer og køretøjer er også mulig i

Region: Antal tilgængelige områder: 4 Følsomhed: Jo højere følsomheden er, desto mindre objekter kan detekteres.

Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmudgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".

Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up. Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler.354

Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på SD-kort.

8.6.11 Detektion af områdeudgang

Funktionen registrerer, når et objekt kommer ind i et markeret område og udløser straks en hændelse. Preview-video: Her kan du konfigurere det område, der skal overvåges Maks. størrelse: Denne funktion definerer den maksimale størrelse af det objekt, der skal registreres. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Min. størrelse: Via denne funktion defineres den minimale størrelse af det objekt, der skal genkendes. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen. Detekteringsområde: Via denne knap kan det område i videobilledet, der skal overvåges, tegnes (firkantet areal). Fremgangsmåde: Tryk på knappen -> sæt hjørnepunkterne med venstre museknap (maks. 4) -> tryk atter på knappen for at afslutte tegningen Slet: Sletter området. Region: Antal tilgængelige områder: 4355 Detektionsmål Dette menupunkt er indstillingen for objektregistreringen. Objektregistreringen genkender personer og køretøjer på et neuralt grundlag.

1. Når du bruger objektregistrering, indeholder videooptagelser på det interne

SD-kort kun optagelser af registrerede personer eller køretøjer. Andre objekter udløser ikke en optagelse på SD-kortet.

2. Når du bruger objektregistrering og optager videodata til en ABUS NVR, gemmes alle

indbrudte indtrængende først som en optagelse. Filtreringen kan efterfølgende udføres via ABUS NVR (lokal betjeningsgrænseflade) eller CMS-softwaren (LAN/WAN).

3. Objektregistreringen (menneske/køretøj) og den efterfølgende filtrerede visning af disse

optagelser kan kun bruges i forbindelse med en ABUS NVR.

4. På ABUS NVR kan videooptagelser vises filtreret efter personer eller køretøjer via den

tilsluttede skærm (HDMI/VGA) i menuen "Smart Search". Andre optagelser af objektregistreringer ud over personer og køretøjer kan vises under afspilning som sædvanlig.

5. Filtrering af alle bevægelsesstyrede optagelser efter personer og køretøjer er også mulig i

Følsomhed: Jo højere følsomheden er, desto mindre objekter kan detekteres. Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmudgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem".356 Tilknytningsmetode Indstil her, hvilken handling der skal finde sted, når en hændelse indtræffer. Normal forbindelse Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. Informer overvågningscentret: Hvis der udløses en hændelse, kan ABUS CMS-softwaren informeres. Derefter kan der opstå en billede-pop-up. Upload til FTP/hukommelseskort/NAS: Aktivér denne kontrolboks for at uploade enkeltbilleder til en FTP-server, SD-kortet eller et tilsluttet NAS-drev ved en hændelse. Akustisk advarsel: Denne funktion kan udsende forudindstillede eller brugerdefinerede toner eller lydmedier. Dette kræver en kameramodel med lydudgang eller en integreret højttaler. Udløs alarmudgang Når en hændelse udløses, kan de eksisterende alarmudgange på kameraet aktiveres. Alarmudgangens adfærd kan indstilles under "Hændelser / alarmudgang". Udløs optagelse Aktivér for at optage bevægelsesregistrering på SD-kort.357

Her kan du konfigurere tids- og hændelsesstyrede optagelser for at gemme dem på SD-kortet. Efter-optagelse Her indstiller du varigheden af optagelsen af billeddata efter en hændelse. Overskrivning Her indstiller du, om optagelserne automatisk skal overskrives, når disken er fuld. Forløbet tid: Med denne funktion er det muligt at begrænse lagringstiden på SD-kortet. Tidsplan Hvis du vil gemme en tidsplan, skal du klikke på "Aktivér tidsplan". Bestem her, på hvilke ugedage og tidspunkter alarmudgangen skal være aktiv. Valget af periode foretages ved at markere med venstre museknap. Ved at klikke på en allerede markeret periode kan detaljerne også indstilles via tastaturet eller slettes igen. Hvis du vil kopiere valget af tiden til andre ugedage, skal du flytte musemarkøren hen bag bjælken for den allerede indstillede ugedag og bruge funktionen "Kopier til ...". Gem de gennemførte indstillinger med "Gem". Under optagelsestype vælger du optagefunktion for den ønskede tidsperiode. Du har mulighed for at vælge mellem forskellige optagelsestyper: Normal: Kontinuerlig optagelse Bevægelse: Bevægelsesstyret optagelse Alarm: Alarmindgang (hvis denne forefindes) Bev. | Alarm: Bevægelsesstyret eller alarmindgangsstyret optagelse. Kameraet optager enten ved bevægelsesregistrering eller ved udløsning af alarmindgangen.358 Bev. & Alarm: Bevægelsesstyret og alarmindgangsstyret optagelse. Kameraet optager kun, når bevægelse og alarmindgangen udløses samtidigt. Hændelse: Registrering af alle smart-hændelser (f.eks. tripwire)

For at gemme ændringerne trykker du på "OK", og for at slette ændringer klikker du på "Afbryd".

Her kan du konfigurere tids- og hændelsesudløste snapshots for at uploade dem til en FTP-server. Timing Aktivér timing-snapshot Aktivér denne funktion for at gemme billeder med bestemte tidsintervaller. Format Billedformatet er allerede konfigureret til JPEG. Opløsning Indstil billedets opløsning her. Kvalitet Vælg kvaliteten for de gemte billeder her. Interval Indstil tidsperioden mellem to gemte billeder. Hændelsesstyret Aktivér hændelsesstyret snapshot Aktivér denne funktion for at gemme hændelsesstyrede billeder. Format Billedformatet er allerede konfigureret til JPEG. Vær opmærksom på, at alarmindgangen kun findes i visse modeller.359

Kvalitet Vælg kvaliteten for de gemte billeder. Interval Indstil tidsperioden mellem to gemte billeder her.

Her har du mulighed for at formatere det indsatte microSD-kort og vise egenskaberne. Desuden kan dataene på lagringsmediet krypteres. Der kan også foretages en procentvis fordeling af lagerpladsen for videodata og enkeltbilleder. Indstil først alle de ønskede indstillinger og parametre, og formater derefter lagringsmediet.

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset. Hvis det kan antages, at sikker drift ikke længere er mulig, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det må antages, at drift ikke længere er mulig uden fare, hvis udstyret har synlige skader Udstyret ikke længere fungerer

Vær opmærksom på følgende: Produktet er vedligeholdelsesfrit for dig. Der er ingen komponenter inde i produktet, som du kan kontrollere eller reparere, og du må aldrig åbne det.

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væsker ind i udstyret. Anvend ikke kemiske rengøringsmidler, da disse kan føre til, at husets overflade og skærmen bliver beskadi

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelse af det gamle apparat kan ske via de relevante officielle indsamlingssteder i dit land. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere detaljer om tilbagetagelse (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser til beskyttelse af helbred og miljø overholdes ved

enanvendelse af produktet.361

12. Bemærkninger til open source-licenser

Vi gør også her opmærksom på, at netværkovervågningskameraet bl.a. indeholder open source-softwaren. Læs venligst de oplysninger om open source-licensen, der er vedlagt produktet.362
