BRUGSANVISNING IDK84452IB AEG

Bevor Sie den Kundendienst kontaktieren: 1.Überprüfen Sie ob Sie das Problem, anhand der Punkte in der „Fehlerbehebung“, nicht selbst lösen können. 2.Schalten Sie das Gerät aus und dann wieder ein, um sicherzugehen, dass sich die Störung nicht von alleine gelöst hat. Falls, nach allen oben genannten Überprüfungen die Störung weiterhin besteht, rufen Sie den nächstgelegenen Kundendienst an.79 DA - Bruger- og monteringsvejledning Anvisningerne, der er anført i denne manual skal nøje overholdes. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, der skyldes den manglende overholdelse af instruktionerne i denne manual. Apparatet er udelukkende beregnet til husholdningsbrug, til udsugning af røg, der stammer fra madstegning. Andre brug er ikke tilladt (f.eks. rumopvarmning).) Fabrikanten fralægger sig ethvert ansvar for ikke tilladt brug, eller for forkerte indstillinger af betjeningsanordningerne. Produktet kan muligvis have et andet udseende i forhold til modellen, der er vist på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret. Det er vigtigt at opbevare denne manual til efterfølgende henvisninger. I tilfælde af videresalg, overdragelse eller flytning, skal man sørge for, at manualen følger produktet. ! Læs disse anvisninger nøje: Der er vigtige oplysninger om installation, anvendelse og sikkerhedsforholdsregler. ! Foretag ingen ændringer på produktets elektriske installationer ! Før apparatet installeres, kontrollér, at ingen komponenter er beskadiget. I modsat fald, ret henvendelse til forhandleren og udlad at fortsætte med installationen. ! Kontrollér produktets integritet, før installationen påbegyndes. I modsat fald, ret henvendelse til forhandleren og udlad at fortsætte med installationen. Bemærk: Dele, der er markeret med symbolet ”(*)”, er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

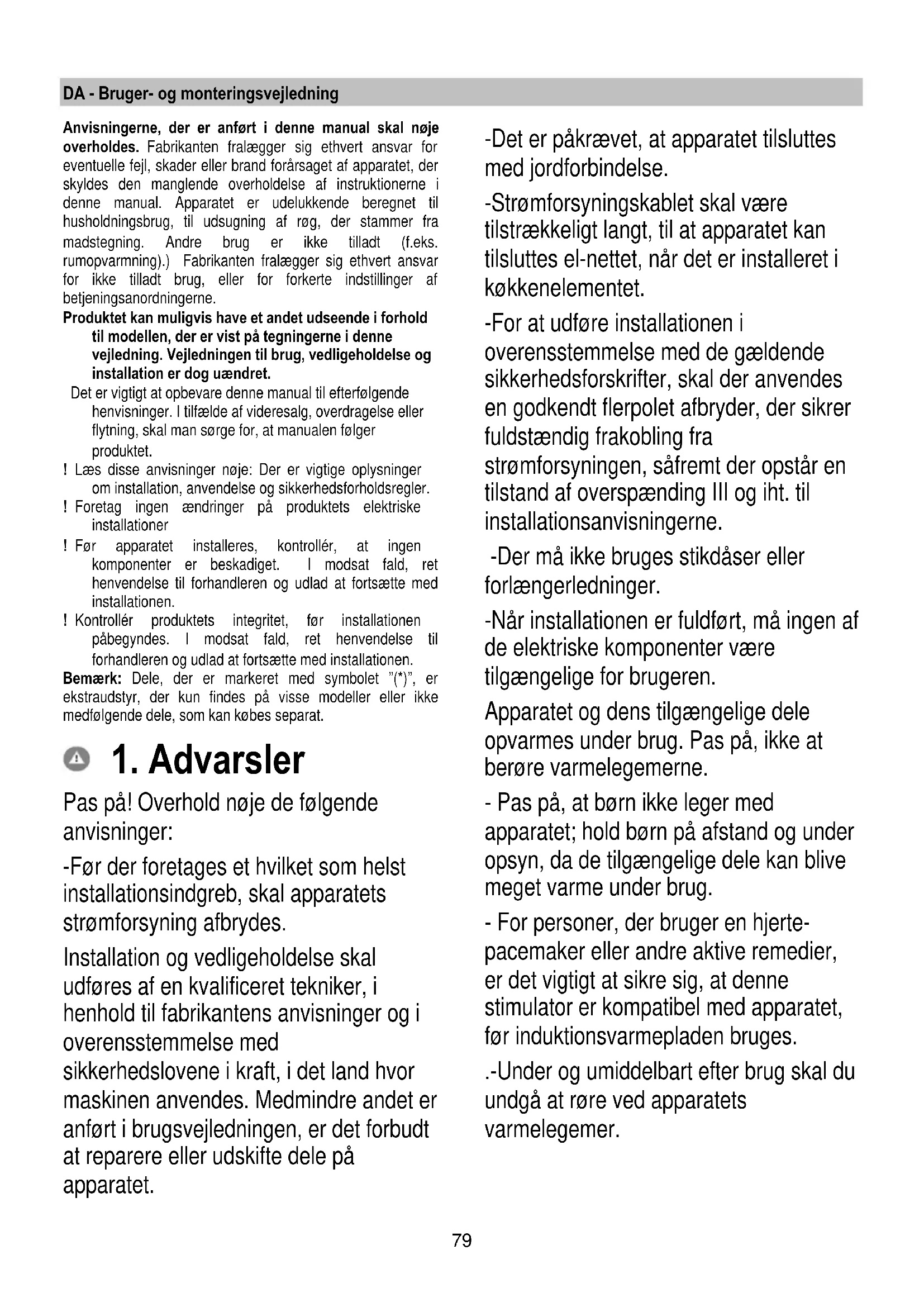

Pas på! Overhold nøje de følgende anvisninger: -Før der foretages et hvilket som helst installationsindgreb, skal apparatets strømforsyning afbrydes. Installation og vedligeholdelse skal udføres af en kvalificeret tekniker, i henhold til fabrikantens anvisninger og i overensstemmelse med sikkerhedslovene i kraft, i det land hvor maskinen anvendes. Medmindre andet er anført i brugsvejledningen, er det forbudt at reparere eller udskifte dele på apparatet. -Det er påkrævet, at apparatet tilsluttes med jordforbindelse. -Strømforsyningskablet skal være tilstrækkeligt langt, til at apparatet kan tilsluttes el-nettet, når det er installeret i køkkenelementet. -For at udføre installationen i overensstemmelse med de gældende sikkerhedsforskrifter, skal der anvendes en godkendt flerpolet afbryder, der sikrer fuldstændig frakobling fra strømforsyningen, såfremt der opstår en tilstand af overspænding III og iht. til installationsanvisningerne. -Der må ikke bruges stikdåser eller forlængerledninger. -Når installationen er fuldført, må ingen af de elektriske komponenter være tilgængelige for brugeren. Apparatet og dens tilgængelige dele opvarmes under brug. Pas på, ikke at berøre varmelegemerne. - Pas på, at børn ikke leger med apparatet; hold børn på afstand og under opsyn, da de tilgængelige dele kan blive meget varme under brug. - For personer, der bruger en hjerte- pacemaker eller andre aktive remedier, er det vigtigt at sikre sig, at denne stimulator er kompatibel med apparatet, før induktionsvarmepladen bruges. .-Under og umiddelbart efter brug skal du undgå at røre ved apparatets varmelegemer.80 -Undgå kontakt med klude eller andre brændbare materialer, før alle apparatets komponenter er tilstrækkeligt afkølede. .-Anbring ikke brændbart materiale på apparatet eller i umiddelbar nærhed. Ophedede fedtmidler eller olier er let antændelige. Overvåg stegningen af retter, der indeholder en stor mængde fedstof eller olie. -Hvis overfladen er revnet, skal du straks slukke det for at undgå elektrisk stød. - Apparatet er ikke beregnet til at blive sat i gang ved hjælp af et udvendigt tidsur eller af et adskilt fjernbetjeningssystem. -Stegning med olie eller fedtstoffer på en kogeplade kan være farlig og forårsage antændelse, hvis den ikke udføres under opsyn. Stegningen skal overvåges. Selv en hurtig stegning skal konstant overvåges. Forsøg ALDRIG at slukke flammerne med vand. Sluk derimod for apparatet og kvæl flammerne, f.eks. ved brug af et låg, eller af et brandbekæmpelsestæppe. Brandfare: Anbring ingen genstande på kogepladens overflader. -Brug ikke damprensere til rengøring. -Anbring ikke metalgenstande som fx. knive, gafler, skeer eller låg på kogepladens overflade, da de risikerer at blive meget varme. - Før apparatet tilsluttes strømforsyningen: Kontrollér dataskiltet (der sidder på apparatets nederste del) for at sikre, at spænding og styrke stemmer overens med nettets specifikationer, og at forsyningsstikket er passende. I tvivlstilfælde, ret henvendelse til en kvalificeret elektriker. Vigtigt: - Efter brug, skal kogepladen slukkes ved brug af den relevante betjeningsanordning, uden blot at stole på indikatoren for gryder. - Undgå at væsker koger over ved at sænke varmen, når du koger eller opvarmer væsker. - Varmelegemerne må ikke være tændt, uanset, om der er tomme gryder eller pander på dem, eller hvis der intet er. - Sluk den pågældende varmezone, når stegningen er afsluttet. Brug aldrig alluminiumfolie eller produkter emballeret med alluminium direkte til stegning. Alluminumfolien risikerer at smelte og skade apparatet uopretteligt. - Opvarm aldrig en dåse eller en blikdåse med madvarer uden at have åbnet den først: Den vil kunne eksplodere! Denne advarsel gælder for alle de andre typer kogeplader. Brug af en kraftig styrke, som Booster- funktionen er ikke egnet til opvarmning af visse væsker, som f.eks. olie til friturestegning. En overdreven varme risikerer at være farlig. I dette tilfælde, tilrådes det at anvende en mindre kraftig styrke.81 Beholderne skal anbringes direkte på kogepladen, og centreres. Anbring aldrig andre genstande mellem gryde og kogeplade. - I tilfælde af meget høje temperaturer sænker apparatet automatisk effektniveauet på de pågældende kogezoner. Før et hvilket som helst rengørings- eller vedligeholdelsesindgreb, skal apparatets strømforsyning afbrydes ved at trække stikket ud, eller ved at frakoble boligens hovedafbryder Til alle installations- og vedligeholdelse- sindgreb anvend arbejdshandsker. Apparatet må kun anvendes af børn, der er mindre end 8 år, eller af personer med nedsatte fysiske, sensoriske, eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet, og har kendskab til de dermed forbundne risici. . Det er nødvendigt at holde øje med, at børn ikke leger med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Lokalet skal være udstyret med en passende udluftning, når emhætten anvendes samtidig med andre apparater, der drives af gas eller af andre brændstoffer. Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udven- digt (MINDST EN GANG OM MÅNE- DEN). Overhold under alle omstændi- gheder de udtrykkelige anvisninger i ve- dligeholdelsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører bran- dfare. Det er strengt forbudt, at flambere retter. Brug af åben ild er skadelig for filtrene og kan medføre brand, og skal af denne grund under alle omstændigheder undgås. Friturestegning skal udelukkende udføres under opsyn, for at undgå, at den overophedede olie antændes. PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme. Pas på! Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført. Angående de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, overhold nøje de lokale myndigheders forskrifter. Den udsugede luft må ikke udsendes til en kanal, der anvendes til udledning af røg fra forbrændingsapparater, der drives af gas eller af andre brændstoffer. Emhætten må ikke bruges eller efterlades hvis pærerne ikke er korrekt monteret, for at forebygge risiko for elektrisk stød. Brug aldrig emhætten uden en korrekt monteret rist!82 Brug kun de medfølgende fastspændin- gsskruer til produktet til installationen, eller – såfremt de ikke medfølger – in- dkøb den korrekte skruetype. Brug skruer af korrekt længde, som anført i vedlige- holdelsesvejledningen. Når emhætten og apparaterne, der er forsynet med en kraft, der er forskellig fra strøm, anvendes samtidig, skal rummets negative tryk ikke overskride de 4 Pa (4 x 10-5 bar). Dette apparat er mærket i overensstemmelse med Europaparlamentets og Rådets Direktiv 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE) (Affald af elektrisk og elektronisk udstyr). Brugeren, der sørger for at bortskaffe dette produkt på korrekt måde, medvirker til at forebygge de potentielt negative indflydelser for miljø og sundhed. Symbolet med skraldespanden , der er anført på produktet eller i den medfølgende dokumentation, angiver, at dette produkt ikke må bortskaffes sammen med usorteret husholdningsaffald, men derimod indsamles særskilt for derefter at bringe det til de dertil beregnede indsamlingspunkter til genbrug af elektriske og elektroniske udstyr. Produktet skal derfor bortskaffes i henhold til de lokale normer til indsamling af specielt affald. For yderligere oplysninger angående behandling, genvinding og genbrug af dette produkt, ret henvendelse til kommunens tekniske forvaltning, til genbrugsstationerne eller til butikken, der har solgt produktet.

• EMC: DS/EN 55014-1; CISPR 14-1; DS/EN 55014-2; CISPR 14-2; DS/EN/IEC 61000-3-3; DS/EN/IEC 61000-3-12. Forslag til en korrekt brug for at reducere miljøbelastningen: Når stegningen starter, tænd for emhætten på minimumhastighed, og lad den være tændt i nogle minutter også efter at stegningen er færdig. Øg hastigheden udelukkende hvis der er store røg- og dampmængder, og anvend booster- funktionen kun i de tilfælde hvor det er strengt nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt, for at sikre, at systemet til nedsættelse af lugt altid er effektivt. For at sikre fedtfilterets effektivitet, rengør det, hver gang det er nødvendigt. Anvend den største tilladelige kanalsystemdiameter, der er anført i manualen, for at optimere effektiviteten og minimere støjen.83

Brug af kogeplade Stegning på induktionsplader baserer sig på det fysiske fænomen kaldt magnetisk induktion. Den grundlæggende systemegenskab består i, at energien overføres direkte fra varmegeneratoren til gryden. Fordele: Ved sammenligning med elektriske kogeplader, er en induktionsplade: - Mere sikker: Lavere temperaturer på glasoverfladen. - Hurtigere: Fødevarerne opvarmes på mindre tid. - Mere præcis: Pladen reagerer øjeblikkeligt på din styring - Mere effektiv: 90% af den opsugede energi forvandles til varme. Desuden, efter at have fjernet gryden fra pladen, afbrydes varmeoverførslen omgående, og det medvirker til at undgå unyttige varmeafledninger

Brug kun gryder, der er mærket med symbolet for Vigtigt: For at undgå uoprettelige skader på pladens overflade, brug aldrig: - beholdere, hvor bunden ikke er helt flad. - metalbeholdere med emaljeret bund. - beholdere med grov bund, for at undgå at ridse pladens overflade. - Anbring desuden aldrig varme gryder eller pander på pladens kontrolpanel.

2.1.1 Kogegrej, du allerede har

Stegning ved induktion anvender det magnetiske princip for at generere varme. Beholderne skal derfor indeholde jern. Det er muligt at kontrollere, om grydematerialet er magnetisk ved hjælp af en enkel magnet. Hvis magneten ikke tiltrækkes, er gryderne ikke egnet til stegning ved induktion.

VIGTIGT: Hvis gryderne ikke er af korrekt størrelse, tændes kogezonerne ikke. Du kan finde den påkrævede grydediameter for hver enkelt kogezone i afsnittet med tegninger i denne brugsanvisning.

For at opnå de bedste resultater tilrådes det at: - Anvende pander og gryder med en bunddiameter, der svarer til kogezonens størrelse. - Udelukkende anvende pander og gryder med flad bund. - Lægge låg på gryden under stegningen, hvis det er muligt. - Koge grøntsager, kartofler osv. med en lille mængde vand for at reducere kogetiden. - Bruge trykkoger, der reducerer både energiforbruget og tilberedningstiden yderligere. - Anbringe gryden midt på den pågældende kogezone på pladen.

Brug af sugeapparat Udsugningssystemet kan enten bruges som udsugningsudgave, med udvendig udledning, eller med filtreringsfunktion med indvendig recirkulation. Udsugningsudgave Fig.7 Dampene udledes udvendigt ved brug af en serie rørforbindelser (ikke medfølgende, købes separat), der fastgøres på den medfølgende koblingsflange. Udtømningsrørets diameter skal svare til forbindelsesringens diameter: - Med rektangulær udgang 222 x 89 mm - med rund udgang Ø 150 mm (*) Der er yderligere oplysninger at finde på siden der omhandler udsugningsudgavens tilbehør, i den illustrerede del indeholdt i manualen. Fig.7c Produktet forbindes til rør og udtømningshuller på væggen med en diameter, der svarer til luftudgangen (koblingsflange). Brug af rør og udtømningshuller på væggen med en mindre diameter, medfører en nedsættelse af udsugningsydelserne og en drastisk støjforhøjelse. Af denne grund påtages der intet ansvar i denne forbindelse. ! Anvend en kanal, der er så kort, som muligt. ! Anvend en kanal med det mindst tilladelige antal bøjninger (bøjningens maksimale vinkel: 90°). ! Undgå vigtige ændringer på kanalens snit Filtrerende udgave Fig. 8 Den udsugede luft filtreres ved hjælp af de pågældende fedt- og lugtfiltre, før den sendes tilbage i rummet. Produktet leveres med alle delene, der er nødvendige til en standardinstallation, med luftudgangen på frontdelen af køkkenelementets sokkel. Indpakningen indeholder allerede fire sæt keramiske filtre med aktivt kul, der sikrer optimale ydelser. De keramiske filtre er innoverende, modulære kulfiltre, der er genvindelige (der henvises til denne manual i afsnittet Vedligeholdelse – Filtre med aktivt kul). De kemisk-fysíske egenskaber gør det muligt at opnå en høj lugtopsugningseffektivitet og en høj mekanisk modstandsevne- Der er yderligere oplysninger at finde på siden der omhandler filtreringsudgavens tilbehør, i den illustrerede del indeholdt i manualen. Fig. 13b84

Både den elektriske og den mekaniske del af installationen skal udføres af autoriserede teknikere. Apparatet er fremstillet med henblik på indbygning i en arbejdsflade (tykkelse 3-6 cm) Minimumsafstanden mellem kogepladen og væggen skal være mindst 5 cm for frontdelen og mindst 10 cm for siderne.

3.1 Elektrisk tilslutning

Fig. 3 - Apparatet skal frakobles strømforsyningen -Installationen skal udføres af en autoriseret tekniker med kendskab til de gældende forskrifter for installation og sikkerhed. -Fabrikanten frasiger sig ethvert ansvar for skader på personer, dyr eller ting forårsaget af manglende overholdelse af anvisningerne i dette afsnit. -Strømforsyningskablet skal være tilstrækkeligt langt til, at kogepladen kan fjernes fra arbejdsfladen. -Kontrollér, at den angivne spænding på dataskiltet nederst på apparatet svarer til spændingen i boligen, hvor den skal installeres. -Anvend ikke forlængerledninger. - Jordforbindelse er lovkrav. - Jordforbindelseskablet skal være 2 cm længere i forhold til de andre kabler. - Såfremt der ikke medfølger et strømforsyningskabel med apparatet, skal der anvendes et kabel med et ledertværsnit på min. 2,5 mm2 for effektydelse på op til 7200 Watt, mens det for højere effektydelser skal være på 4 mm2. - Kablet må på intet punkt have en temperatur på 50°C over stuetemperaturen. - Apparatet er beregnet til permanent tilslutning til el-nettet, og tilslutningen til el-nettet skal derfor gennemføres med en flerpolet afbryder iht. forskrifterne, der sikrer en fuldstændig frakobling fra strømforsyningen i en tilstand, der hører under kategorien overspænding III. Afbryderen skal være nemt tilgængelig, når installationen er fuldført. Bemærk: Hvidevarens tilslutning med valgfri monofase. eller trefaseforbindelse kræver, at man fjerner det tilstedeværende kabel og udskifter det med en anden kabeltype (medfølger ikke) med de følgende specifikationer: monofaseforbindelse: kabel H05V2V2-F 3G4 trefaseforbindelse: kabel H05V2V2-F 5G2,5 Fig. 3b/3c Pas på! Før strømforsyningen tilsluttes igen for at tjekke, at apparatet fungerer på korrekt måde, skal det altid kontrolleres, at strømforsyningskablet er korrekt monteret. Pas på! Udskiftning af kredsløbsforbindelseskablet må kun udføres af den autoriserede servicetekniker eller af en person med lignende kvalifikationer.

Før installationen igangsættes:

• Når produktet er pakket ud, skal det kontrolleres, at der ikke er opstået skader under transporten. Hvis dette er tilfældet , skal du kontakte forhandleren eller vores Kundeservice, før installationen startes.

• •Kontrollér, om det købte produkt har en passende størrelse til det valgte installationssted.

• •\tab Kontrollér emballagen for at tilsikre, at der (pga. transporten) ikke befinder sig tilbehørsmaterialer (som fx poser med skruer, garantibevis osv.). Tag det i så fald ud og opbevar det.

• •\tab Kontrollér, om der findes en egnet stikkontakt i nærheden af installationsstedet. Forberedelse af køkkenelementet til indbygning: - Produktet må ikke installeres på kølekilder, opvaskemaskiner, komfurer, ovne, vaskemaskiner eller tørretumblere. - Udfør først de nødvendige udskæringer i køkkenelementet, før kogepladen anbringes, og sørg omhyggeligt for at fjerne spåner og savsmuld. VIGTIGT: Anvend et monokomponent forseglingsmiddel (S), der er i stand til at modstå temperaturer op til 250° ; før installationen skal overfladerne, der skal klistres, rengøres grundigt, og alle stofferne, der risikerer at forringe klæbeevnen (f.eks.: Slipmidler, konserveringsmidler, fedtmidler, olier, pulvere, rester af gamle klæbemidler e.l.) fjernes; Klæbemidlet skal fordeles jævnt på hele rammens perimeter; Efter pålimning, lad klæbemidlet tørre i 24 timer ca. Fig. 1a/1b Pas på! Hvis skruerne og fastspændingsanordningerne ikke monteres i henhold til disse anvisninger, kan der være risiko for elektriske farer. Bemærk: Til en korrekt installation af produktet, tilrådes det, at tape rørføringerne med et klæbemiddel med de følgende specifikationer:: - Elastisk film i blød PVC, med klæbemiddel baseret på akryl - Det skal stemme overens med direktivet DIN DS/EN 60454 - Flammehæmmende - Udmærket modstandsevne over for aldring - Modstandsevne over for temperatursvingninger - Anvendeligt ved lave temperaturer.85

Kontrolpanel Bemærk: For at vælge styringerne skal du blot berøre (trykke på) de symboler, der viser de enkelte styringer.

1. ON/OFF til kogeplade/sugeapparat til kogeplade

2. Kogezonepositionsindikator

3. Valg af kogezoner

Forøgelse/Reduktion af Power Level

Forøgelse/Reduktion af sugehastighed (styrke)

7. Aktivering af automatiske funktioner

Nulstilling af filtermætning

Forøgelse/Reduktion af tid Timer

9. Key Lock (Tastblokering)

9+10. Child Lock (børnesikring)

12. Visning af udsugningshastigheden (styrke)

18. Indikator til automatisk udsugningsfunktion

Det skal du vide, før du starter: Alle kogepladens funktioner er udtænkt med henblik på at overholde de strengeste sikkerhedsforskrifter. Derfor:

• Visse funktioner aktiveres ikke, eller også deaktiveres de automatisk, såfremt der ikke er nogen gryde på kogezonen, eller hvis den er placeret forkert.

• I andre tilfælde kan aktiverede funktioner blive deaktiveret automatisk efter nogle få sekunder, hvis den valgte funktioner kræver en yderligere indstilling, som ikke er foretaget (fx: “Tænd for kogepladen” uden “Vælg kogezonen” og “Driftstemperatur”, eller “Lock-funktionen” eller “Timer- funktionen”). Giv agt! Hvis fx tilberedningen har stået på i længere tid, sker slukningen af kogezonen måske ikke øjeblikkeligt, da den er under nedkøling; på kogezonernes display vises symbolet “ ” , for at angive denne nedkølingsfase. Vent på, at displayet slukkes, før du nærmer dig kogezonen. Kogezonens display i displayet for den pågældende kogezone angives:

Kogepladens specifikationer Safe Activation Produktet aktiveres kun hvis der er kogegrej på kogezonerne: Opvarmningsprocessen går ikke i gang eller afbrydes, hvis kogegrejet mangler eller flyttes. Pot Detector (Gryde detektor) Produktet detekterer automatisk tilstedeværelse af gryder på kogezonerne. Safety Shut Down (Sikkerhedsslukning) Af sikkerhedsgrunde har hver kogezone en maksimal driftstid, der er afhængig af det indstillede styrkeniveau. Residual Heat Indicator (Indikator for tilbageværende varme) Hvis en eller flere kogezoner slukkes, signaleres den tilbageværende varme med et særligt visuelt signal på den tilsvarende zones display med symbolet “

Funktion Bemærk: For at aktivere en hvilken som helst funktion, er det først nødvendigt at aktivere den ønskede zone. Tænding Tryk på (berør) ON/OFF kogeplade/ sugeapparat Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke Bemærk: Denne funktion har forrang for alle andre. Valg af kogezoner Berør (tryk på) Markeringslinjen (3) til den ønskede kogezone. 9 Power Level (Styrkeniveau) Pladen er udstyret med 9 styrkeniveauer Berør og lad fingeren glide på langs hen over Markeringslinjen (3): mod højre, for at forøge effektniveauet; mod venstre, for at reducere effektniveauet; Power Booster Produktet er udstyret med et ekstra effektniveau (over niveauet ), som forbliver aktivt i 10 minutter, hvorefter effekten vender tilbage til det tidligere niveau. Berør og lad fingeren glide langs Markeringslinjen (3) (over niveauet ) og aktivér niveauet Power Booster Power Booster niveauet er angivet på den valgte zones display med symbolet ” ”87 Bridge Zones Kogezonerne til venstre er, takket være Bridge-funktionen, i stand til at arbejde i kombination, så der dannes en samlet zone med samme styrkeniveau. Denne funktion muliggør en jævn stegning, selv med pander og gryder af store mål. Det er muligt at anvende den frontale kogezone “Master” sammen med den bagved - den “Sekundære” (for at kontrollere på hvilke zoner denne funktion er tilgængelig, slå op i den illustrerede del i denne manual). Aktivering af Bridge-funktionen: Vælg de to ønskede kogezoner samtidigt - indikatoren Bridge (20) til den “Sekundære” kogezone tænder “

- ved hjælp af Markeringslinjen (3) til kogezonen “Master vil det være muligt at indstille Tilberedningsniveauet (Effekt) - det er nok, at gentage aktiveringsproceduren, for at slå Funktionen Bridge fra

Temperature Manager Temperature Manager er en funktion, som giver mulighed for at indstille den forindstillede temperaur, så den passer bedre til det ønskede resultat (jfr. tabellen Temperature Manager i slutningen af dette kapitel). Vælg den ønskede kogezone.

• Tryk en eller flere gange på (4), for at vælge det bedst egnede niveau blandt de disponible:

Key Lock (Tastblokering) Tastblokeringen giver mulighed for at blokere pladens indstillinger, for at forebygge utilsigtet manipulation og lade de allerede indstillede funktioner være aktive. Aktivering:

• lysdioden over tasten tænder, hvilket angiver at den er aktiveret Gentag handlingen for at inaktivere.

Child Lock (Børnesikring) Child Lock systemet undgår, at børn risikerer tilfældigvis at tænde for kogezonerne og for udsugningszonen, ved at umuliggøre aktivering af en hvilken som helst funktion. Child Lock systemet kan udelukkende aktiveres med tændt produkt, men med kogezonerne (og udsugningszonen) der er slukket. Aktivering:

• Fjern eventuelle gryder fra kogepladen

• tryk og hold (9) og (10) trykket samtidigt. Et dobbelt lydsignal angiver, at funktionen er aktiv, og der visualiseres et " " i displayet (13) og (14). Gentag handlingen for at inaktivere. Timer Timerfunktionen er en nedtællingsfunktion, der kan indstilles, også samtidig, på hver kogezone (og på udsugningszonen). Når den indstillede tid er gået, slukkes kogezonerne (eller udsugningszonen) automatisk, og et akustisk signal advarer brugeren. Aktivering/Justering af funktionen Timer for kogepladen

• Tryk på (8), for at tage adgang til funktionen Timer

• Justér Timerens varighed: Tryk på valgknappen , for at forlænge tiden til den automatiske slukning tryk på valgknappen , for at afkorte tiden til den automatiske slukning88 Om ønsket kan denne fremgangsmåde gentages for de andre kogezoner. Bemærk: Hver kogezone kan have indstillet en forskellig Timer; på displayet (15) visualiseres nedtællingen for den valgte kogezone i 10 sekunder, hvorefter nedtællingen med den korteste tid visualiseres. Når timeren har fuldført nedtællingen, lyder der et lydsignal (i 2 minutter, eller stopper hvis man trykker på en af kogepladens taster), mens displayet (15) blinker, med symbolet “

Bemærk: Ved siden af kogezonens display, mens Timeren er i brug, vises symbolet (19)

Sådan slukkes timeren:

• indstil værdien for timeren på " " , vha. Bemærk: Funktionen er fortsat aktiv, hvis ikke du i mellemtiden trykker på andre taster. Egg Timer (minutur) Egg Timeren er en uafhængig nedtælling i forhold til kogezonerne (og udsugningszonen). Egg Timeren aktiveres ved at trykke på (8) . Bemærk: Funktionen Egg Timer reguleres ved at føgle den samme fremgangsmåde som for funktionen Timer.

Når timeren har fuldført nedtællingen, lyder der et lydsignal (i 2 minutter, eller stopper hvis man trykker på en af kogepladens taster), mens displayet (15) blinker, med symbolet “

Pause Funktionen Pause stiller enhver aktiv funktion på kogepladen i bero, og nulstiller tilberedningseffekten. Aktivering:

• der visualiseres et " " på display (13). Inaktivering af funktionen:

• træk, inden for 10 sekunder , fingeren mod højre, hen over Markeringslinjen (3), til kogezone 2 (FIG.19); Bemærk: Hvis handlingen ikke udføres inden for dette tidsrum forbliver pausefunktionen aktiv. Bemærk: Hvis Pausefunktionen ikke inaktiveres efter 10 minutter slukker kogepladen automatisk. Recall Funktionen Recall giver mulighed for at genskabe alle de kogepladens indstillinger, hvis den slukkes ved et uheld. Aktivering:

• tænd for pladen inden 6 sekunder efter slukning

inden de næste 6 sekunder

Automatic Heat UP Funktionen Automatic Heat UP giver mulighed for hurtigere at oparbejde den ønskede effekt; med denne funktion har man den fordel, at tilberedningen er hurtiger, men uden risiko for at brænde maden, fordi temperaturen ikke overskrider det indstillede niveau. Denne funktion er disponibel for effektniveauerne 1 - 8. Aktivering:

• Tryk langvarigt på den ønskede effekt på Markeringslinjen (3)

• der visualiseres et " " på display (13).89

BRUG AF SUGEAPPARATET

Tænding Tryk på (berør) ON/OFF kogeplade/ sugeapparat Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke Bemærk: Denne funktion har forrang for alle andre.

Tænding af sugeapparat: Berør (tryk på) Markeringslinjen (6), for at aktivere sugeapparatet Udsugningshastighed (styrke) Berør og lad fingeren glide på langs hen over Markeringslinjen (6): Mod højre, for at øge sugehastigheden (effekt) (0-10); Mod venstre, for at reducere sugehastigheden (effekt) (10-0); Timer Aktivering/Justering af funktionen Timer for sugeapparatet

• Markér sugeapparatet

• Tryk på (8), for at tage adgang til funktionen Timer (uafhængigt af niveau)

• Justér Timerens varighed: Tryk på valgknappen , for at forlænge tiden til den automatiske slukning tryk på valgknappen , for at afkorte tiden til den automatiske slukning på displayet (15) visualiseres nedtællingen, Bemærk: Ved siden af sugeapparatets display, mens Timeren er i brug, vises symbolet (19) Når timeren har fuldført nedtællingen, lyder der et lydsignal (i 2 minutter, eller stopper hvis man trykker på en af kogepladens taster), mens displayet (15) blinker, med symbolet “

Sådan slukkes timeren:

• indstil værdien for timeren på " " , vha. Bemærk: Funktionen er fortsat aktiv, hvis ikke du i mellemtiden trykker på andre taster.

Indikator til filtermætning Emhætten signalerer når det er nødvendigt at udføre filtrenes vedligeholdelse: Lysdioden “ ” (17) tænder Nulstilling af mætning for filteret med aktivt kul der modvirker os Når man har udført vedligeholdelsen på filtrene, skal der trykkes langvarigt på tasten (7) ; lysdioden “ ” (17) slukker og indikatorens tælling genstarter.

Automatisk funktion (Kogeplade2Emhætte) Emhætten tænder med den bedst egnede hastighed, og tilpasser sugekapaciteten efter kogezonernes effekt. For at aktivere denne funktion: Tryk kortvarigt på (7) , lysdioden “ ” (18) tænder, for at vise, at emhætten virker i denne tilstand.90

Effektniveau (forudindstillet) Beskrivelse Melting Indstiller et effektniveau, der passer til langsom smeltning af delikate produkter uden at påvirke smagen (chokolade, smør osv.).

Warming Indstiller et effektniveau, der passer til forsigtigt at opretholde retternes temperatur, uden at de kommer i kog.

Simmer Indstiller et effektniveau, der passer til at småkoge retter i længere tid. Velegnet til at tilberede tomatsauce, ragout, supper, minestrone, opretholde et kontrolleret kogeniveau (ideel til tilberedning i vandbad). Man undgår ubehagelig overkogning af maden og at maden brænder på, som ellers ofte kan ske med denne slags tilberedning. Brug denne funktion, når retten allerede har været på kogepunktet.91

Effektniveau Tilberedningstype Anvendelse af niveauet (Angivelsen supplerer dine egne erfaringer og tilberedningsvaner) Maks. effekt Boost Hurtig opvarmning Ideel til at bringe fødevarens temperatur hurtigt op, til kogepunktet hvis det er vand, eller hurtig opvarmning af fedtstoffer til tilberedningen 8-9 Stege - Koge Ideel til at brune kød, igangsætte en tilberedning, friturestege frysevarer, hurtig opvarmning

Mellemhøj effekt 4-5 Tilberede – stuvning – stege - grille Ideel til stuvning, vedligeholde kogning på lavt niveau, tilberede (i længere tid). Indkogning af pasta, risotto, sauce o.l. 3-4 2-3 Tilberede – svag kogning - indkogning Ideel til tilberedning af længere varighed (ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk), indkogning af pasta

Ideel til længerevarende tilberedning (mængde mindre end en liter: ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk)

Smelte – optø – holde varme - indkogning Ideel til at smelte smør, forsigtig smeltning af chokolade, optøning af små fødevarer

Ideel til at holde madvarer varme i små portioner lige efter tilberedningen eller holde serveringsklare retter varme samt til indkogning af risotto

OFF Effekt nul Afsætningsflade Kogepladen er i stand-by eller slukket (mulighed for restvarme efter tilberedning, som signaleres med H-L-O)92

4.2 Tilberedningstabel

Fødevaretype Retter eller tilberedningstype Effektniveau og tilberedningens faser Første fase Effekt Anden fase Effekt Pasta, ris Frisk pasta Opvarmning af vandet Booster-9 Kogning af pasta og opretholdelse af kogepunktet 7-8 Frisk pasta Opvarmning af vandet Booster-9 Kogning af pasta og opretholdelse af kogepunktet 7-8 Kogt ris Opvarmning af vandet Booster-9 Kogning af pasta og opretholdelse af kogepunktet 5-6 Risotto Sautering og opvarmning af ris 7-8 Tilberedning 4-5 Grøntsager Kogte Opvarmning af vandet Booster-9 Kogning 6-7 Stegte Opvarmning af olien 9 Stegning 8-9 Friturestegte Opvarmning af tilbehøret 7-8 Tilberedning 6-7 Stuvede Opvarmning af tilbehøret 7-8 Tilberedning 3-4 Dybtstegte Opvarmning af tilbehøret 7-8 Tilberedning til gyldne 7-8 Kødvarer Steg Bruning af kødet i olie (hvis med smør, niveau 6) 7-8 Tilberedning 3-4 Grillet Foropvarmning af panden 7-8 Grillning på begge sider 7-8 Grydesteg Bruning i olie (hvis med smør, niveau 6) 7-8 Tilberedning 4-5 Stuvning Bruning i olie (hvis med smør, niveau 6) 7-8 Tilberedning 3-4 Fisk Grillet Foropvarmning af panden 7-8 Tilberedning 7-8 Stuvning Bruning i olie (hvis med smør, niveau 6) 7-8 Tilberedning 3-4 Stegt i olie Opvarmning af olie eller fedtstof 8-9 Stegning 7-8

Spejlede Opvarmning af panden med smør eller fedtstof 6 Tilberedning 6-7 Omelet Opvarmning af panden med smør eller fedtstof 6 Tilberedning 5-6 Blødkogt/hårdkogt Opvarmning af vandet Booster-9 Tilberedning 5-6 Pandekage Opvarmning af panden med smør 6 Tilberedning 6-7 Saucer Tomat Bruning med olie (hvis med smør, niveau 6) 6-7 Tilberedning 3-4 Ragout Bruning med olie (hvis med smør, niveau 6) 6-7 Tilberedning 3-4 Besciamel Tilberedning af grundingredienter (smeltning af smør og mel) 5-6 Bringes til let opkogning 3-4 Desserter, cremer Kagecreme Bringer mælken i kog 4-5 Vedholder let kogning 4-5 Budding Bringer mælken i kog 4-5 Vedholder let kogning 2-3 Ris i mælk Opvarmer mælk 5-6 Vedholder let kogning 2-393

Vedligeholdelse af kogeplan Pas på! Før der udføres nogen form for rengøring eller vedligeholdelse, skal det tilsikres, at kogezonerne er slukkede, og at varmeadvarselslampen ikke længere er synlig.

Kogepladen skal rengøres efter hver anvendelse. Vigtigt: Undgå brug af ætsende svampe og af skuresvampe Deres brug risikerer med tiden at beskadige glasset. Brug ikke irriterende kemiske rengøringsmidler, som fx spray til ovnrens eller pletfjernere. Efter hver brug skal kogepladen køle af, og herefter rengøres for at fjerne fastbrændte rester eller pletter fra madrester. Sukker og fødevarer med højt sukkerindhold skader kogepladen og skal straks fjernes. Salt, sukker og sand vil kunne ridse glasoverfladen. Brug en blød klud, køkkenrulle eller specifikke produkter til rengøring af induktionsplader (følg fabrikantens anvisninger). DU MÅ ALDRIG BRUGE DAMPRENSERE!!! Vigtigt: Ved tilfældige og store udslip af væsker fra gryderne, er det muligt at gribe ind ved brug af udtømningsventilen, der sidder på produktets nedre del, for at fjerne alle rester og udføre en rengøring med den maksimale hygiejniske sikkerhed. Fig.18 Til en dybere og mere grundig rengøring, er det muligt fuldstændigt at fjerne det nedre kar. Fig.18a - 18b Vedligeholdelse af sugeapparat Rengøring Til rengøringen anvend UDELUKKENDE en fugtig klud med flydende neutrale rengøringsmidler. UNDGÅ BRUG AF

REDSKABER ELLER INSTRUMENTER TIL

RENGØRINGEN! Undgå brug af produkter, der indeholder slibemidler. UNDGÅ BRUG AF SPRIT! Fedtfilter Fig. 15-16 Tilbageholder fedtpartiklerne, der stammer fra stegningen. Filteret skal rengøres en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet), ved brug af milde vaskemidler, manuelt eller i opvaskemaskine ved lav temperatur og med kort opvaskecyklus. Ved vask i opvaskemaskine, risikerer fedtfilteret at blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Filtre med aktivt kul (Udelukkende til filtrerende udgave) Fig. 17 – 17a – 17b – 17c Opfanger lugt fra madlavning Produktet er forsynet med fire filterbatterier, der tilbageholder lugten takket være det aktive kul. Det aktive kul er indbygget i en keramisk struktur, der gør det muligt at opfange fuldstændigt og uden besvær urenhederne, ved at danne en høj opsugningsflade Mætningen af de keramiske filtre med aktivt kul sker efter en mere eller mindre langvarig brug, og er afhængig af køkkentypen og af regelmæssigheden af fedtfilterets rengøring. En termisk regeneration af disse filtre er også mulig hver 2/3 måned i en forvarmet ovn ved 200°C i en time. Regenerationen gør det muligt at forlænge filtrenes levetid op til højst 5 år.94

Kontrolpanelet slukker ved for høje temperaturer De elektroniske deles indvendige temperatur er for høj Vent til kogepladen er kølet af, før den bruges igen

Uegnet beholder Tab af magnetiske egenskaber Fjern gryden

Kommunikationsproblemer mellem brugerens grænseflade og induktionsmodulet Der kommer ikke strøm til modulet; Strømforsyningskablet er ikke tilsluttet rigtigt, eller også er kablet defekt Frakobl kogepladen fra strømforsyningen og kontrollér forbindelsen Til alle de andre fejlsignaleringer ( E … U … C … ) Kontakt teknisk service og meddel fejlkoden

Før du kontakter serviceafdelingen.

1. Kontrollér, om det er muligt at løse problemet på egen hånd, ifølge oplysningerne under “Fejlfinding”.

2. Sluk apparatet og tænd det igen for at se, om fejlen er rettet.
