Brugermanualer CE-mærkningsadvarsel Dette udstyr er i overensstemmelse med betingelserne vedrørende elektromagnetisk kompatibilitet EN55022 klasse B for ITE, de påkrævede beskyttelsesbehov for direktiv 89/336/EØF, tilnærmet medlemslandenes lovgivning vedrørende elektromagnetisk kompatibilitet. Virksomheden opgraderer løbende sine produkter, og det kan forekomme, at oplysningerne i dette dokument ikke er aktuelle. Kontakt venligst dine lokale forhandlere vedrørende de nyeste oplysninger. Ingen del af dette dokument må kopieres eller reproduceres i nogen form uden skriftlig tilladelse fra virksomheden. Varemærker: Alle handelsnavne og varemærker tilhører deres respektive virksomheder. Copyright © 2007, All Rights Reserved.23414 WLAN ROUT 54-N EMBALLAGENS INDHOLD Mange tak, fordi du har besluttet dig for dette produkt. Før du begynder, bør du kontrollere pakkens indhold. Pakken skal indeholde følgende dele:

1. En trådløs router

2. En spændingsadapter

3. En betjeningsvejledning (cd)

Generel beskrivelse Den trådløse router med indbygget 4-port 10/100 Mbps Fast Ethernet Switch er den seneste generation inden for trådløse routere til hjemmet/kontoret og SOHO-brugere. Denne funktionsrige og selvstændige, kompakte trådløse router er fuldstændig driftsklar til bredbåndsadgang på både LAN og i trådløse miljøer. Denne enhed er specialfremstillet til at give brugere af LAN og trådløse netværk den mest priseffektive metode med flere opkoblinger til internettet til samme pris som en enkelt offentlig IP-adresse, IP-deling, og gør brug af Plug and Play-installation. Desuden gør den indbyggede 4-ports 10/100Mbps-switch det muligt for brugeren at sætte netværkskablet i enheden, uden at skulle købe en ekstra switch. Denne enhed er også et trådløst adgangspunkt. Brugere kan ved hjælp af en trådløs netværksadapter oprette forbindelse til internettet overalt inden for dens rækkevidde. Den er ideel for SOHO-brugere, der har behov for enkel adgang til internettet uden at blive begrænset af tilslutningskabler. Den venlige web-baserede grafiske brugergrænseflade til konfigurationen gør det muligt for uerfarne brugere hurtigt at sætte sig ind i plug and play-betjeningen. Den integrerede DHCP-server forenkler administration af IP-adresser og kræver intet MIS-mandskab til daglig teknisk service. Derudover er NAT/firewall også implementeret i denne kompakte router for at beskytte hele netværket mod angreb udefra.

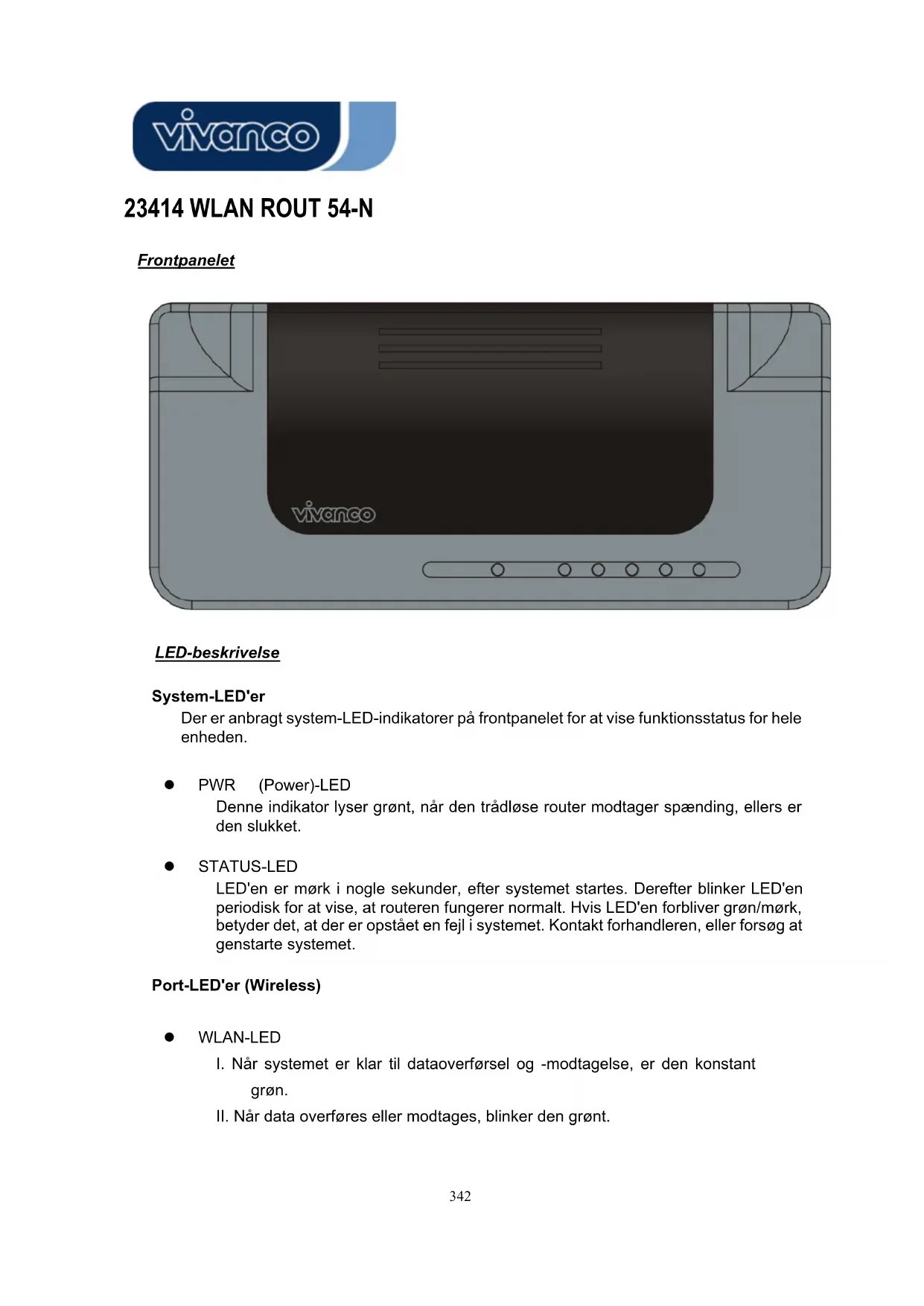

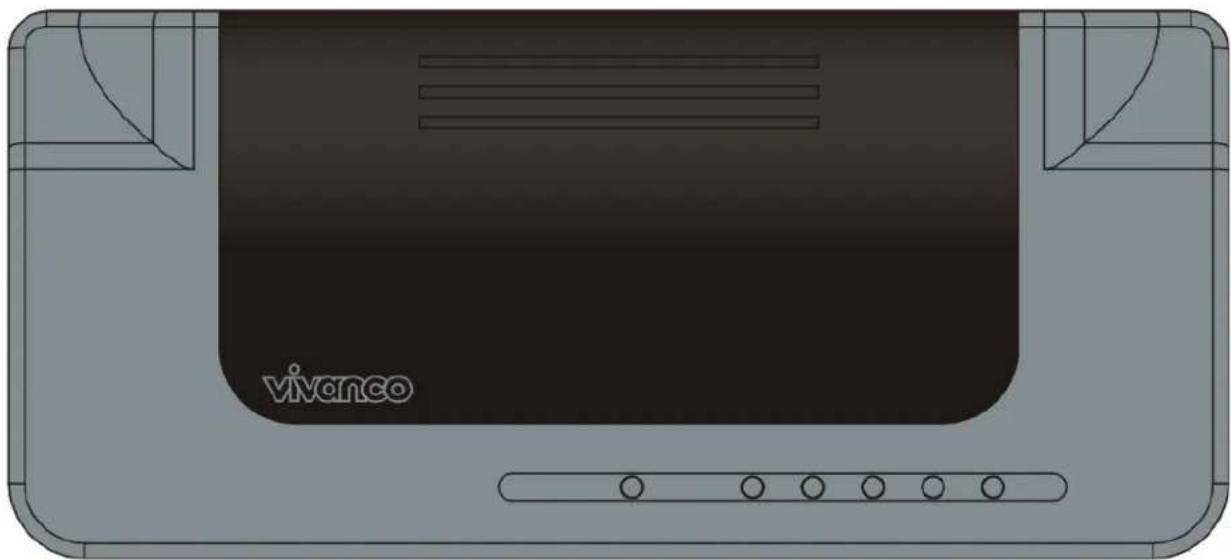

Frontpanelet LED-beskrivelse System-LED'er Der er anbragt system-LED-indikatorer på frontpanelet for at vise funktionsstatus for hele enheden. z PWR (Power)-LED Denne indikator lyser grønt, når den trådløse router modtager spænding, ellers er den slukket. z STATUS-LED LED'en er mørk i nogle sekunder, efter systemet startes. Derefter blinker LED'en periodisk for at vise, at routeren fungerer normalt. Hvis LED'en forbliver grøn/mørk, betyder det, at der er opstået en fejl i systemet. Kontakt forhandleren, eller forsøg at genstarte systemet. Port-LED'er (Wireless) z WLAN-LED

I. Når systemet er klar til dataoverførsel og -modtagelse, er den konstant

II. Når data overføres eller modtages, blinker den grønt.

34223414 WLAN ROUT 54-N

Port-LED'er (WAN) er anbragt port-LED-indikatorer på frontpanelet for at vise funktionsstatus fra WAN-porten. z Act/Link-LED LED'en lyser konstant (grønt). Det betyder, at porten har god forbindelse til de tilsluttede enheder. LED'en blinker grønt, hvis der foregår datatrafik via porten. Port-LED'er (LAN) Port-LED-indikatorer (LAN) på frontpanelet viser funktionsstatus for 10/100 Mbps F st Ethernet Switching-portene. z Act/Link-LED Hver port har en Act/Link-LED. Konstant grøn (forbindelsesstatus) indikerer, at porten har god forbindelse til de tilsluttede enheder. Blinkende grøn indikerer, at porten modtager data eller overfører data mellem de tilsluttede enheder. Bagpanelet Der

Spændingstilslutning Sæt den runde ende af spændingsadapteren på bagsiden af den trådløse router og den anden ende i en stikkontakt. Nu er systemet klar til brug. Placering (valgfrit) Der er tre måder at placere routeren. Den første måde er at placere routeren vandret på en overflade. Den anden måde er at fastgøre routeren på væggen. Den tredje måde er at placere routeren lodret på en overflade. Disse valgmuligheder er forklaret yderligere herunder.

2. Forbind en del af stativet med siden af routeren.

3. Gå frem på samme måde med den anden del.

relse Før routeren fastgøres på væggen, skal trinnene til placering på bord udføres først.

1. Vælg et sted med adgang til ledning og stikkontakt.

2. Fjern kablerne fra enheden. Placer den med oversiden nedad på en jævn overflade og

marker de to huller til beslag.

3. Anbring vægmonteringsbeslaget (plastic) på væggen med værktøj som f.eks.

5. Monter enheden på beslagene på væggen.

1. Routeren er udstyret med to stativdele.

2. Sæt de to dele sammen til et stativ. Sæt det fast på routeren i nærheden af

spændingsporten. Tryk stativet op, så det klikker fast.

1. Tryk på knappen længere end 5 sekunder og slip den igen. Systemets vender tilbage til

fabriksindstillingerne. I mellemtiden skriver systemet standardværdierne til flashhukommelsen, og staus-LED'en stopper et øjeblik. Cirka 60 sekunder senere blinker staus-LED'en periodisk grønt. Nu er alle systemparametre nulstillet til fabriksindstillingerne. Hvis processen bliver afbrudt af en vilkårlig grund (ingen spænding, ...), medfører det en systemfejl. Sørg for et sikkert driftsmiljø, før processen udføres. Vægfastgø

bliver ikke slettet. Vent på, at routeren afslutter genstarten. Derefter kan du starte med at bruge den. INSTALLATION OG BRUG AF DEN TRÅDLØSE ROUTER Dette kapitel indeholder en trinvis vejledning i installation og opsætning af den trådløse router. Vi foreslår, at du gennemgår hele kapitlet og derefter går videre med mere avanceret betjening. Opsætning af netværkskonfiguration Trin til at opbygge netværket: ¾ Slut ADSL eller kabelmodem til Ethernet WAN-porten på bagsiden af den trådløse router ved hjælp af UTP-kablet. ¾ Slut telefonledningen fra vægstikket til indgangsporten på ADSL-modemet, eller koaksialkablet med indgangsporten på kabelmodemet. ¾ Sæt strømadapteren i modemet og tænd for det. Installér Ethernetkortet i computeren ved hjælp af brugervejledningen, der blev leveret sammen med kortet. ¾ Forbind computeren med den trådløse router med et standard Ethernetkabel fra computerens Ethernet-kort til en 10/100 Mbps Ethernetport på bagsiden af den trådløse router. ¾ Sæt strømadapteren i routeren og den anden ende i stikkontakten. Pas på Hvis proceduren til gendannelse af fabriksindstillingerne ikke gennemføres helt, medfører det, at routeren ikke fungerer korrekt. Hvis dette sker ved et uheld, må du ikke selv forsøge at reparere routeren. Bed din lokale forhandler om hjælp.

34523414 WLAN ROUT 54-N

Opsætning af computerkonfiguration For at kunne kommunikere med denne trådløse router, skal IP-adresserne på computeren konfigureres, så de er kompatible med enheden. Routeren understøtter DHCP-server. Dette er aktiveret som standard. Brugere, der konfigurerer deres IP-adresse med "Hent en IP-adresse automatisk", kan springe nedenstående vejledning i IP-konfiguration over. Bemærkning:

1. Enhedens standardnetværksindstillinger:

IP-adresse: 192.168.1.1 Undernetmaske: 255.255.255.0 DHCP-server: aktiveret

2. I den følgende TCP/IP konfigurationsvejledning forudsættes IP-adressen "192.168.1.2" at

være din IP-adresse, hvis du vil specificere IP-adresser manuelt. Vælg IKKE 192.168.1.1 som IP-adresse. 192.168.1.1 er indstillet som standard-IP for denne enhed.

3. Følgende TCP/IP-konfigurationsvejledning forudsætter, at operativsystemet er Windows

XP. Procedurer til at konfigurere IP-adresser til computeren

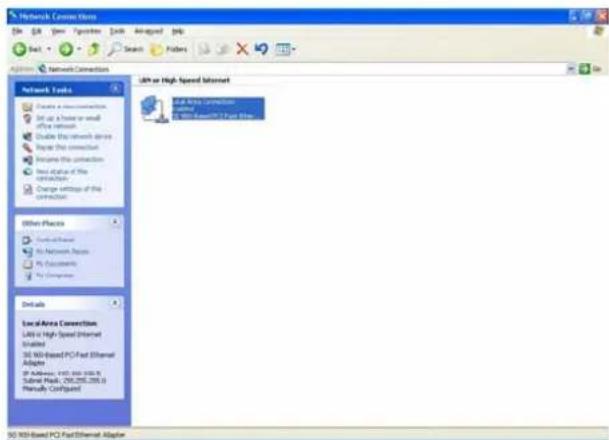

1. Hvis du anvender klassisk Startmenu, skal du klikke på Start > Indstillinger > Kontrolpanel

> Netværksforbindelser. Hvis du anvender Startmenu, skal du klikke på Start (Kontrolpanel(Netværksforbindelser.

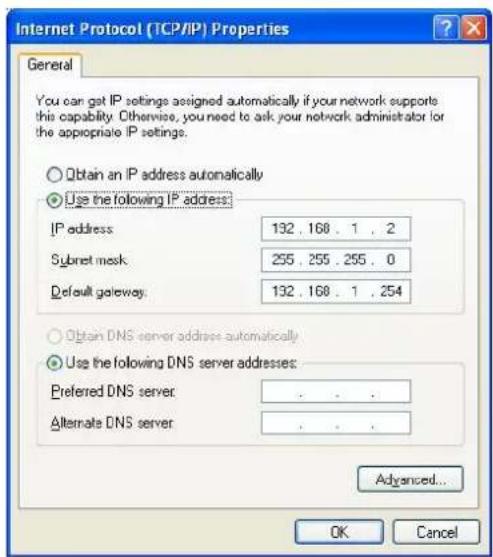

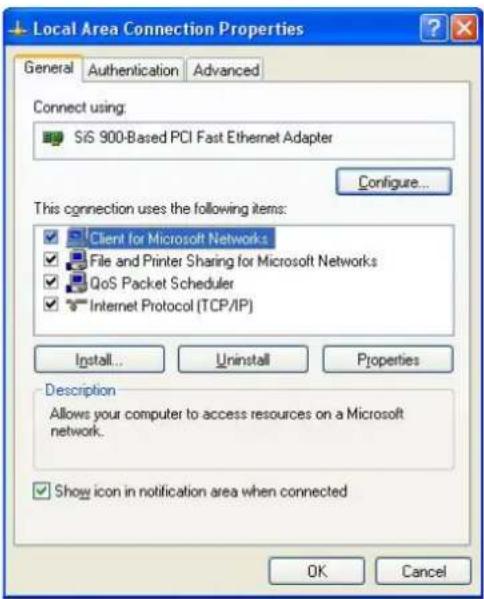

3. Klik på Internetprotokol (TCP/IP) og dernæst på Egenskaber.

4. Du kan vælge "Hent en IP-adresse automatisk" (anbefales) for at hente en IP-adresse

automatisk. Du kan også vælge "Anvend følgende IP-adresse" for at specificere IP-adresser manuelt. Klik på OK, når du er færdig med konfigurationen.

34723414 WLAN ROUT 54-N

ADMINISTRATION Konfigurationsopsætning af trådløs router For at få hele netværket til at fungere korrekt, er det nødvendigt at konfigurere den uter med computeren med en installeret webbrowser. Følg venligst nedenstående trin.

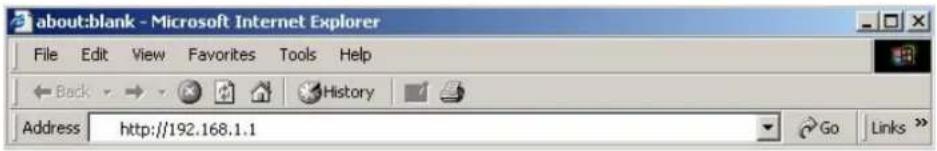

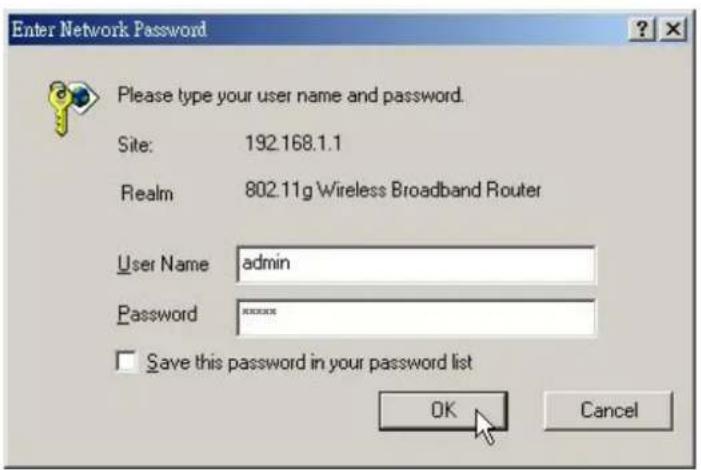

3. Vinduet til angivelse af brugernavn og adgangskode vises.

- Indtast admin i linjen Brugernavn (standardværdi). - Indtast admin i linjen Adgangskode (standardværdi). - Klik på OK.

34823414 WLAN ROUT 54-N

4.Den grafiske brugergrænseflade Efter validering af adgangskoden vises opsætningsguiden som startside for den grafiske brugergrænseflade. Du kan klikke på mapperne i venstre side på alle siderne for at få adgang til hver konfigurationsside.

34923414 WLAN ROUT 54-N

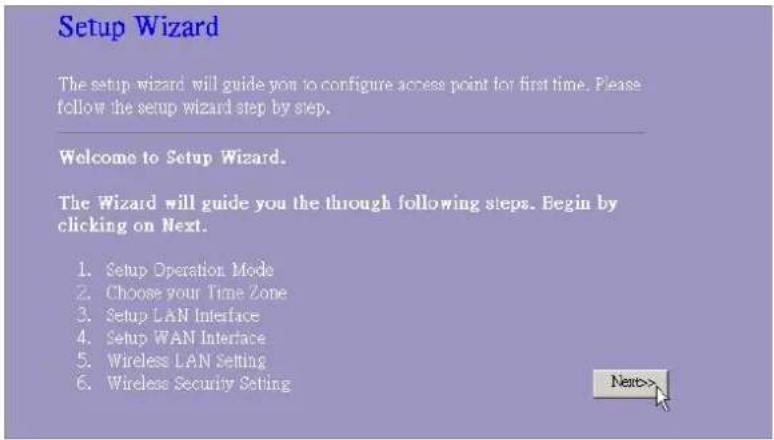

Installationsguide Hvis du benytter routeren for første gang, kan du følge installationsguidens procedurer for at gennemføre en trinvis konfiguration. Bemærkning: Den følgende vejledning gennemgår en overordnet introduktion til installationsguiden. Se indledningen på hver side for yderligere oplysninger om de enkelte emner.

1. Klik på knappen "Næste" for at gå videre og starte installationsguiden.

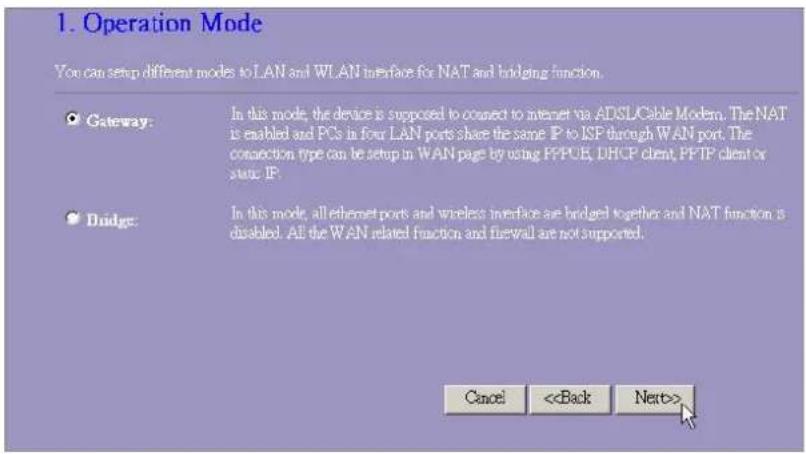

2. Vælg din driftstilstand og tryk på “Næste“.

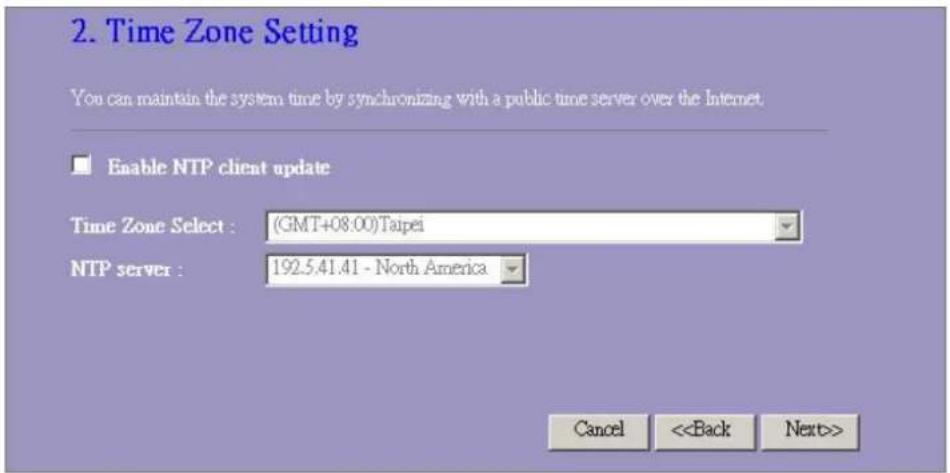

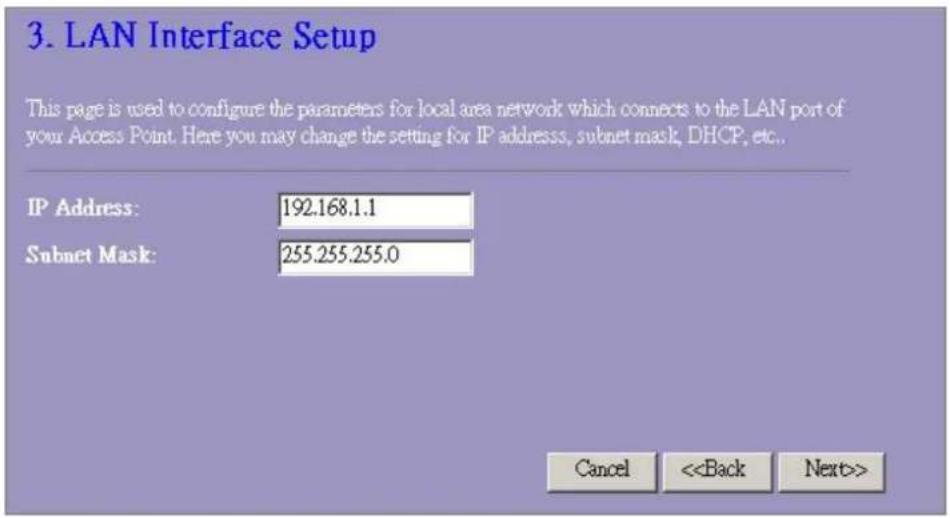

du bor i, og en NTP-server ved at klikke på rullemenuen og derefter klikke på "Næste".

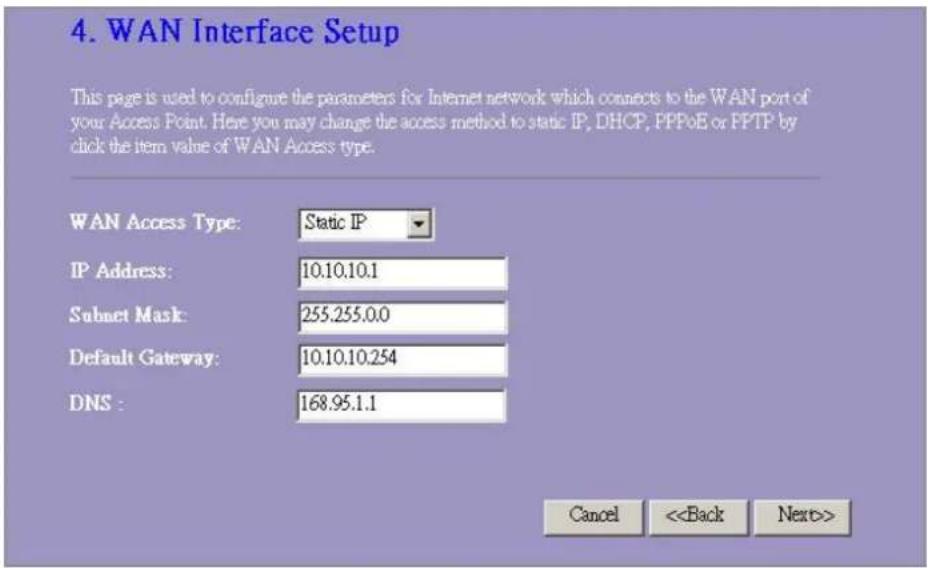

5. Vælg en WAN-adgangstype for routeren for at oprette forbindelse til internettet. Indtast de

påkrævede parametre i de tomme felter, og klik derefter på knappen "Næste". Du kan få oplyst parametrene fra din internetudbyder.

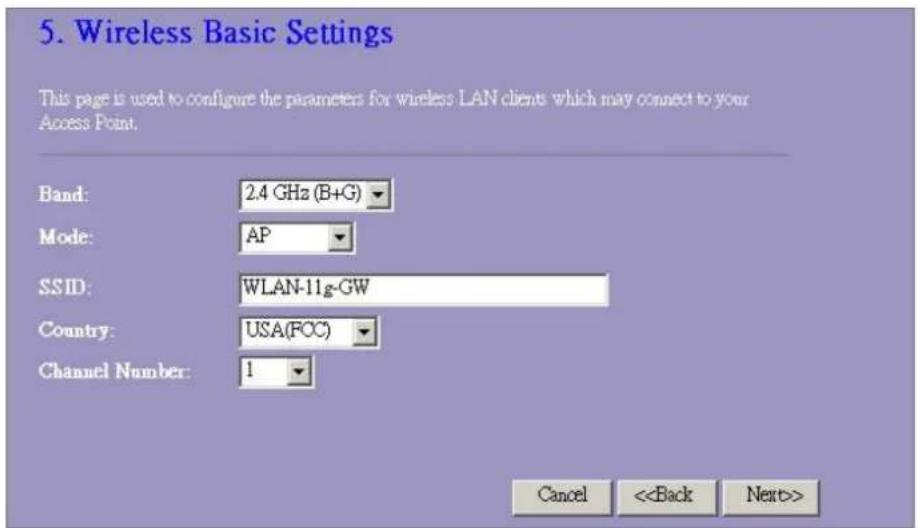

6. Vælg de trådløse parametre, der skal benyttes til forbindelsen med denne router, og klik

derefter på "Næste".

35223414 WLAN ROUT 54-N

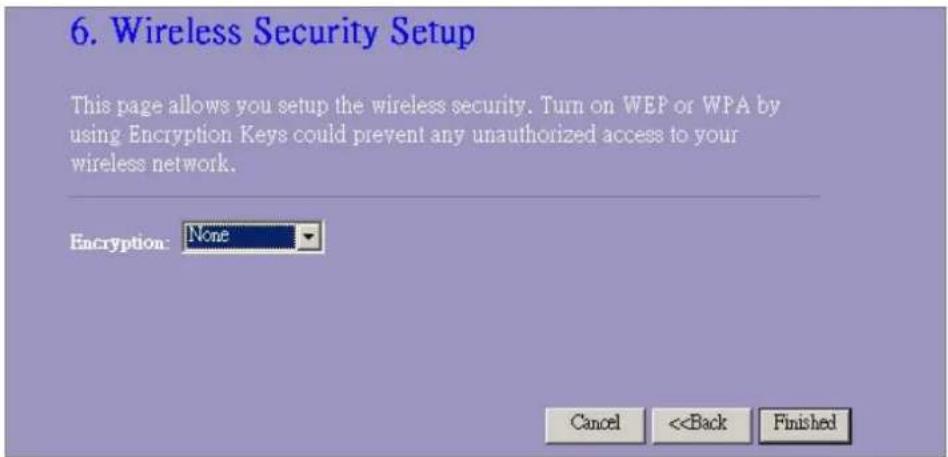

7. Klik på rullelisten og vælg krypteringstype for dit trådløse netværk. Indtast parametrene for

den valgte krypteringstype, og klik på Afslut for at afslutte konfigurationen. Driftstilstand For at vælge en driftstilstand for routeren skal du klikke på tilstanden, du vil udføre, og klikke på knappen for at udføre.

35323414 WLAN ROUT 54-N

Trådløs Adgangspunktet opretter et trådløst LAN og gør det muligt for alle computere, der er udstyret med et trådløst IEEE802.11b/g-kort, at oprette forbindelse til dit intranet. Det understøtter WEP-kryptering og MAC-adressefilter for at forbedre sikkerheden for dit trådløse netværk. Grundlæggende indstillinger Du kan indstille konfigurationen for dit trådløse LAN og kontrollere de trådløse klienter, der er forbundet med dit AP. Konfiguration Deaktiver trådløst LAN-interface Til at deaktivere det trådløse LAN's interface Bånd Til at vælge et bånd for enheden, der svarer til 802.11, 802.11g eller begge. Tilstand Konfigurerer enheden til AP, WDS eller begge dele. SSID Navnet på det trådløse netværk. Land Vælg den region, du bor i. Kanalnummer Den kanal det trådløse LAN benytter. Alle enheder i samme trådløse LAN skal benytte den samme kanal. Tilsluttede klienter Klik på knappen "Vis aktive klienter". "Tabel over aktive trådløse klienter" vises. Du kan se status for alle aktive trådløse stationer, der er forbundet med adgangspunktet. Aktiver universel gentagelsestilstand Markér afkrydsningsfeltet for at aktivere universel gentagelsestilstand, så enheden samtidig fungerer som AP og klient. SSID for udvidet interface Mens universel gentagelsestilstand er aktiveret, skal du angive et SSID for det udvidede interface. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer. Nu kan du konfigurere flere afsnit eller begynde at bruge routeren (i stedet for at foretage flere indstillinger).

35423414 WLAN ROUT 54-N

x Tabel over aktive trådløse klienter Dette er vinduet, der vises, efter du har klikket på knappen "Vis aktive klienter". MAC-adresse MAC-adresse for denne aktive trådløse station. Tx-pakke

ntallet af overførte pakker, der er afsendt fra denne aktive trådløse station. Rx-pakke

ntallet af modtagne pakker, der er modtaget af denne aktive trådløse station. TX-hastighed Overførselshastigheden Energibesparelse Angiver, om den trådløse klient er i energisparetilstand. Forløbet tid Dette er tiden i sekunder, før forbindelsen afbrydes. Hvis den trådløse enhed er inaktiv længere end den forløbne tid, afbryder den trådløse router forbindelsen. Klientstationen skal oprette forbindelse igen, når den er aktiv. Opdater Opdater "Tabel over aktive trådløse klienter". Luk Luk "Tabel over aktive trådløse klienter".

35523414 WLAN ROUT 54-N

Avancerede indstillinger Du kan indstille de avancerede trådløst LAN-parametre for denne router. Parametrene omfatter valideringstype, fragmenttærskel, RTS-tærskel, signalinterval, datahastighed, præambeltype, overførsels-SSID, IAPP og 802.11g-beskyttelse. Vi anbefaler, at disse parametre ikke ændres, med mindre du er klar over, hvilke ændringer det vil medføre på denne router. Konfiguration Open System-tilstand AP kan oprette forbindelse med denne trådløse router uden WEP-kryptering. Shared Key-tilstand Du skal også indstille WEP-nøglen på siden "Sikkerhed" og AP, der er forbundet med denne router, skal benytte WEP-kryptering i valideringsfasen. Valideringstype Auto Den trådløse klient kan oprette forbindelse til denne trådløse router med en af disse to tilstande. Fragmenttærskel Til at specificere den maksimale pakkestørrelse under dataoverførslen. Jo lavere værdi der indstilles, des dårligere bliver ydeevnen. RTS-tærskel Hvis pakkestørrelsen er mindre end RTS-tærsklen, sender den trådløse router ikke denne pakke ved hjælp af RTS/CTS-mekanismen. Signalinterval Det tidsinterval, hvorover et signal overføres.

35623414 WLAN ROUT 54-N

Datahastighed "Datahastigheden" er den grænse for datapakker, som denne trådløse router kan overføre. Den trådløse router benytter den højeste mulige valgte overførselshastighed til overførsel af datapakkerne. Præambeltype Den definerer CRC-blokkens længde i rammen under den trådløse kommunikation. "Kort præambel" ergner sig til trådløse netværk med meget trafik. "Kort præambel" giver kommunikationen høj pålidelighed. Overførsels-SSID Hvis du aktiverer "Overførsels-SSID", kan alle trådløse stationer, der er placeret inden for denne trådløse routers rækkevidde, nemt finde routeren. Hvis du opretter et offentligt trådløst netværk, anbefaler vi at aktivere denne funktion. Deaktivering af "Overførsels-SSID" kan give bedre sikkerhed. IAPP Til at aktivere flere AP'er til kommunikation og overførsel af oplysninger angående de tilsluttede stationers placering. 802.11g-beskyttel

Nogle trådløse 802.11g-adaptere understøtter 802.11g-beskyttelse, hvilket kun tillader adapteren at søge efter 802.11g. Vælg "Deaktiveret", for at deaktivere understøttelse af 802.11g-beskyttelse eller vælg "Aktiver" for at understøtte denne funktion. RF-udgangseffekt Vælg RF-styrken (radiofrekvens). RF-udgangseffekten har en positiv sammenhæng med signalstyrken. Turbotilstand Nogle af vores trådløse adaptere understøtter turbotilstand, hvilket giver en bedre forbindelseskvalitet. Vælg "Altid" for at understøtte turbotilstand, eller vælg "Fra" for at slå det fra. Vælg "Auto". Derved slås det automatisk til og fra. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer. Nu kan du konfigurere flere afsnit eller begynde at bruge routeren.

35723414 WLAN ROUT 54-N

Sikkerhed På denne side kan du indstille WEP- og WPA-kryptering for at sørge for sikkerheden på dit trådløse LAN.

35823414 WLAN ROUT 54-N

Konfiguration Kryptering For at aktivere krypteringstilstandene WEP, WPA, WPA2 og WPA2 Mixed, skal du vælge den ønskede funktion i rullelisten. Hvis du ikke vælger en krypteringsform, overføres alle data uden kryptering og alle stationer har adgang til routeren. Benyt 802.1x-validering Markér afkrydsningsfeltet for at aktivere 802.1x. WPA-valideringstilstand Der er to punkter, "Enterprise (WPA-radius) og "Personlig (Delt nøgle)". Du kan vælge tilstand ved at klikke på punktet. WPA-koderække Vælg WPA-koderækken som TKIP eller AES WPA2-koderække Vælg WPA2-koderækken som TKIP eller AES Delt nøgleformat Bestem formatet ved at vælge det i rullelisten. Delt nøgle Indtast den delte nøgle i overensstemmelse med det delte nøgleformat, du har valgt. Aktivér præ-validering Markér dette afkrydsningsfelt for at aktivere præ-validering, når du har valgt WPA2-valideringstilstanden Enterprise (RADIUS). Validering RADIUS Sever Hvis du benytter RADIUS Sever, til at sørge for sikkerheden, skal du indstille parametrene under dette punkt. For at indstille port, IP-adresse og adgangskode til din RADIUS, skal du indtaste portnummer, IP og adgangskode. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer. Nu kan du konfigurere flere afsnit eller begynde at bruge routeren.

35923414 WLAN ROUT 54-N

Adgangskontrol For at begrænse antallet af stationadgangsvalideringer, kan du indstille kontrollisten på denne side. Konfiguration Trådløs adgangskontroltilstand Klik på rullelisten for at vælge adgangskontroltilstand. Du kan vælge "Tillad anførte" for at give adgang til de tilladte MAC-adresser eller vælge "Afvis anførte" for at afvise adgang til enheden for disse MAC-adresser. MAC-adresse og bemærkning For at indstille værdien for MAC-adresse og bemærkning skal du indtaste MAC-adressen og bemærkningen for stationen og klikke på Anvend ændringer for at gemme dem. Aktuel adgangskontrolliste For at slette stationen fra listen, skal du klikke på afkrydsningsfeltet for det valgte punkt og klikke på "Slet valgte". Hvis du vil slette alle stationerne i listen, skal du klikke på "Slet alle", for at fjerne dem alle. Klik på knappen <Anvend ændringer> for at gemme de ovenstående konfigurationer. Nu kan du konfigurere flere afsnit eller begynde at bruge routeren.

TCP/IP-indstilling LAN-grænsefladeindstilling Til at indstille konfigurationen af LAN-grænseflade, privat IP for din routers LAN-porte og undernetmaske for dit LAN-segment. Konfiguration IP-adresse IP for din routers LAN-porte (standard 192.168.1.1) Undernetmaske Undernetmaske for dit LAN (standard 255.255.255.0) DHCP-server For at give din LAN-klient et IP, skal du aktivere "DHCP-server". Ellers er det nødvendigt at indstille dit klient-IP manuelt, hvis du vil bruge routeren som standard-gateway for din klient. DHCP-klientområde Sepcificer DHCP klient-IP-adresseområdet. Du kan også klikke på knappen "Vis klient" for at få vist en liste over de tilsluttede DHCP-klienter. Spanning tree Til at forebygge netværkssløjfer og bevare kvaliteten af broforbundne netværk. Aktivér UPnP Markér dette afkrydsningsfelt for at tillade, at routeren genkendes af UPnP

36223414 WLAN ROUT 54-N

WAN-grænsefladeindstilling På denne side er det muligt for brugeren at konfigurere parametrene for forbindelse med internettet. Du kan vælge WAN-adgangstypen i rullelisten og konfigurere parametre for hver tilstand. Statisk IP-tilstand IP-adresse, undernetmaske og standardgateway Indtast den IP-adresse, undernetmaske og standardgateway, du har modtaget fra din internetudbyder. DNS 1,2 og 3 For at specificere DNS skal du indtaste den DNS, du har modtaget fra din internetudbyder i DNS 1 2 3. DHCP-klienttilstand Hent DNS automatisk Hvis DNS fra din internetudbyder er dynamisk, skal du vælge "Hent DNS automatisk" Indstil DNS manuelt For at specificere DNS skal du indtaste den DNS, du har modtaget fra din internetudbyder i DNS 1 2 3. PPPoE-tilstand

36323414 WLAN ROUT 54-N

Brugernavn, adgangskode og servicenavn Indtast brugernavn, adgangskode og servicenavn, som du har modtaget fra din internetudbyder. Forbindelsestype "Continuous" er til en konstant forbindelse. "Connect on demand" er til afregning efter forbindelsestid. Du kan indstille inaktivitetstiden, der angiver, hvor lang tid der går, før systemet automatisk afbryder PPPoE-sessionen. "Manual" For at oprette forbindelse til internetudbyderen skal du klikke på "Opret forbindelse" på WEB-brugergrænsefladen. WAN-forbindelsen bliver ikke afbrudt, hvis inaktivitetsintervallet overskrides. Hvis WAN-forbindelsen bliver afbrudt og efter tilsluttet igen, genopretter routeren ikke automatisk forbindelsen til internetudbyderen. Inaktivitetstid: Værdien specificerer den inaktivitetstid, der forløber, før systemet automatisk afbryder PPPoE-sessionen. MTU-størrelse Aktiverer routerens maksimale overførselsenhed (MTU). Alle pakker, der er større end dette tal, bliver opdelt i passende størrelser før afsendelsen. Et større tal forbedrer overførslens ydeevne. Indtast dit MTU-tal i tekstfeltet for at indstille begrænsningen. Hent DNS automatisk: Hvis DNS fra din internetudbyder er dynamisk, skal du vælge "Hent DNS automatisk" Indstil DNS manuelt For at specificere DNS skal du indtaste den DNS, du har modtaget fra din internetudbyder i DNS 1 2 3. PPTP-tilstand

36423414 WLAN ROUT 54-N

IP-adresse, undernetmaske, server-IP-adresse, brugernavn og adgangskode Indtast den IP-adresse, undernetmaske og server-IP-adresse, brugernavn og adgangskode, du har modtaget fra din internetudbyder. MTU-størrelse Aktiverer routerens maksimale overførselsenhed (MTU). Alle pakker, der er større end dette tal, bliver opdelt i passende størrelser før afsendelsen. Et større tal forbedrer overførslens ydeevne. Indtast dit MTU-tal i tekstfeltet for at indstille begrænsningen. Hent DNS automatisk: Hvis DNS fra din internetudbyder er dynamisk, skal du vælge "Hent DNS automatisk" Indstil DNS manuelt For at specificere DNS skal du indtaste den DNS, du har modtaget fra din internetudbyder i DNS 1 2 3.

36523414 WLAN ROUT 54-N

Almindelige konfigurationer for WAN-interface Der er nogle indstillinger, der kan konfigureres for hver WAN-adgangstype: Aktiver adgang til webserver via WAN fra port For at give brugeren adgang til routeren via internettet skal du indtaste det specifikke IP og portnummeret. Aktiver IPsec pass through via VPN-forbindelse Markér dette afkrydsningsfelt for at aktivere IPsec pass through via VPN-forbindelse, og fjern markeringen i afkrydsningsfeltet for at deaktivere. Aktiver PPTP pass through via VPN-forbindelse Markér dette afkrydsningsfelt for at aktivere PPTP pass through via VPN-forbindelse, og fjern markeringen i afkrydsningsfeltet for at deaktivere. Aktiver L2TP pass through via VPN-forbindelse Markér dette afkrydsningsfelt for at aktivere L2TP pass through via VPN-forbindelse, og fjern markeringen i afkrydsningsfeltet for at deaktivere. Klon MAC-adresse Når ISP bruger MAC-adressevalidering (med DHCP), skal MAC-adressen for det Ethernetkort, der er sluttet til dit kabelmodem, være registreret hos internetudbyderen før der oprettes forbindelse med WAN'en (internettet). Hvis Ethernetkortet skiftes ud, skal den nye MAC-adresse registreres hos internetudbyderen. Klon MAC-funktionen muliggør, at den MAC-adresse, der rapporteres fra WAN-netværksgrænsefladen, indstilles til den MAC-adresse, der i forvejen er registreret hos internetudbyderen. På den måde er det ikke længere nødvendigt at registrere den nye MAC-adresse hos internetudbyderen. Denne funktion ændrer ikke den aktuelle MAC-adresse i NIC, men ændrer den MAC-adresse, der rapporteres fra den trådløse router ved klientforespørgsler. For at ændre MAC-adressen skal du indtaste den i tekstfeltet.

36623414 WLAN ROUT 54-N

Firewallkonfiguration Portfiltrering Firewallen kan ikke kun forhindre, at angreb udefra kommer ind i systemet, men kan også begrænse LAN-brugere. For at begrænse bestemte typer af datapakker fra dit LAN til internettet via routeren ved hjælp af portfiltrering, skal du tilføje dem til den aktuelle filtertabel. Konfiguration

og en bemærkning (f.eks. E-mail). TRIN

For at slette portområdet fra listen, skal du klikke på afkrydsningsfeltet for det valgte punkt og klikke på "Slet valgte". Hvis du vil slette alle punkterne i listen, skal du klikke på "Slet alle", for at fjerne dem alle. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer. Nu kan du konfigurere flere afsnit eller begynde at bruge routeren.

36723414 WLAN ROUT 54-N

IP-filtrering Den trådløse router kan filtrere de udgående pakker på baggrund af sikkerhed eller administration. Du kan indstille filteret til IP-adresser for at hindre, at bestemte interne brugere får adgang til internettet. Konfiguration

protokollen (UDP/TCP) og bemærkningen (f.eks. Peter). TRIN

For at slette IP-adressen fra listen, skal du klikke på afkrydsningsfeltet for det valgte punkt og klikke på "Slet valgte". Hvis du vil slette alle punkterne i listen, skal du klikke på "Slet alle", for at fjerne dem alle. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer. Nu kan du konfigurere flere afsnit eller begynde at bruge routeren.

36823414 WLAN ROUT 54-N

MAC-filtrering Den trådløse router kan filtrere de udgående pakker på baggrund af sikkerhed eller administration. Du kan indstille filteret til MAC-adresser for at hindre, at bestemte interne brugere får adgang til internettet. Konfiguration

00:0e:b6:a8:72) og bemærkning (f.eks. Peter). TRIN

For at slette MAC-adressen fra listen, skal du klikke på afkrydsningsfeltet for det valgte punkt og klikke på "Slet valgte". Hvis du vil slette alle punkterne i listen, skal du klikke på "Slet alle", for at fjerne dem alle. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer. Nu kan du konfigurere flere afsnit eller begynde at bruge routeren.

36923414 WLAN ROUT 54-N

Portviderestilling Portviderestilling muliggør viderestilling af et bestemt område af serviceportnumre (af internet/WAN-portene) til en bestemt LAN-IP-adresse. Det hjælper med at hoste servere bag routerens NAT-firewall. Konfiguration

afkrydsningsfeltet for det valgte punkt og klikke på "Slet valgte". Hvis du vil slette alle punkterne i tabellen, skal du klikke på "Slet alle", for at fjerne dem alle. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer.

37023414 WLAN ROUT 54-N

URL-filtrering URL-filteret gør det muligt for brugern at forhindre brugerne på LAN'et at få adgang til bestemte URL'er. Dette filter blokerer URL'er, der indeholder bestemte nøgleord. Konfiguration

afkrydsningsfeltet for det valgte punkt og klikke på "Slet valgte". Hvis du vil slette alle URL'er i tabellen, skal du klikke på "Slet alle", for at fjerne dem alle. Klik på <Anvend ændringer> nederst på skærmen for at gemme de ovenstående konfigurationer.

37123414 WLAN ROUT 54-N

Virtuel DMZ Den virtuelle DMZ benyttes til at aktivere protokoller, der skal åbne porte på routeren. Routeren viderestiller al uspecificeret indgående trafik til værten, der er defineret på denne side. For at konfigurere den skal du indtaste værts-IP'et (privat IP-adresse) og klikke på "Anvend ændringer" for at anvende indstillingen.

37223414 WLAN ROUT 54-N

Administration Status På den trådløse routers startside viser navigationslisten til venstre mulighederne for at konfigurere systemet. I navigationsbilledet til højre findes en sammenfatning af systemets status for at kunne se konfigurationerne. z System Oppetid Det tidsrum enheden har været tændt. Firmware-version Firmware-versionen, der anvendes på enheden. z Trådløs konfiguration Tilstand Den trådløse routers driftstilstand. Bånd Routerens overførselsfrekvens. SSID Navnet på det trådløse netværk.

Statistik På denne side kan du overvåge antallet af sendte og modtagne pakker for den trådløse router, Ethernet LAN og Ethernet WAN. Tryk på knappen “Opdater” for at se den seneste rapport. DDNS Denne side gør det muligt for brugeren at oprette forbindelse til DDNS'en. For at aktivere DDNS skal du markere afkrydsningsfeltet "Aktivér DDNS". Vælg tjenesteudbyderen i rullelisten. Indtast domænenavn, brugernavn og adgangskode. Klik på knappen "Anvend ændringer", når du er færdig med konfigurationen.

37523414 WLAN ROUT 54-N

Indstilling af tidszone Denne side gør det muligt for brugeren at konfigurere routerens tid. For at bestemme den manuelt skal du udfylde felterne ved "Aktuel tid" og klikke på knappen "Anvend ændringer". Hvis du vil synkronisere tiden med en tidsserver, skal du markere afkrydsningsfeltet "Aktivér NTP klientopdatering" og vælge en NTP-server i rullelisten eller indtaste en NTP-server manuelt. Klik på knappen "Anvend ændringer", når du er færdig med konfigurationen. Systemlog Denne systemlogside viser oplysninger om routerens aktuelle aktiviteter. Sådan aktiverer du systemlogfunktionen:

1. Markér afkrydsningsfeltet "Aktivér log".

2. For at se alle oplysninger om systemet skal du vælge afkrydsningsfeltet "System

alle". Hvis du kun vil se trådløse oplysninger, skal du vælge afkrydsningsfeltet "Trådløs". Hvis du vil sende logoplysningerne til en bestemt note, skal du vælge afkrydsningsfeltet "Aktivér fjernlog" og indtaste IP-adressen i feltet "IP-adresse til logserver".

3. Klik på knappen "Anvend ændringer" for at aktivere.

1. Klik på knappen "Gennemse..." for at vælge den firmware, du vil

webbrowseren, og vent på at opdateringen afsluttes. Når opgraderingen er afsluttet, kan du begynde at bruge routeren.

37723414 WLAN ROUT 54-N

Gemme og genindlæse indstillinger For at gemme indstillingerne i en fil skal du klikke på knappen "Gem". For at indlæse indstillinger fra en fil skal du:

1. Klikke på "Gennemse…" for at vælge filen.

2. Klikke på Upload for at starte indlæsningen, og vente til den er afsluttet.

Hvis du vil gendanne standardindstillingerne, skal du klikke på Reset for at starte proceduren. Den er afsluttet, når status-LED'en begynder at blinke. Adgangskode Hvis du vil indstille oplysningerne for administratorkontoen, skal du indtaste brugernavnet, den nye adgangskode og gentage adgangskoden i tekstfelterne. Glem ikke at trykke på “Anvend” for at gemme konfigurationen.

Driftsfugtighed 10% - 90% Spændingsforsyning Ekstern spændingsadapter, 12 VDC/1 A
