Aduro 22, Aduro 22.1 Lux, Aduro 22.3 Lux & Aduro 22.5 Lux - Brændeovn ADURO - Gratis brugsanvisning og manual

BRUGSANVISNING Aduro 22, Aduro 22.1 Lux, Aduro 22.3 Lux & Aduro 22.5 Lux ADURO

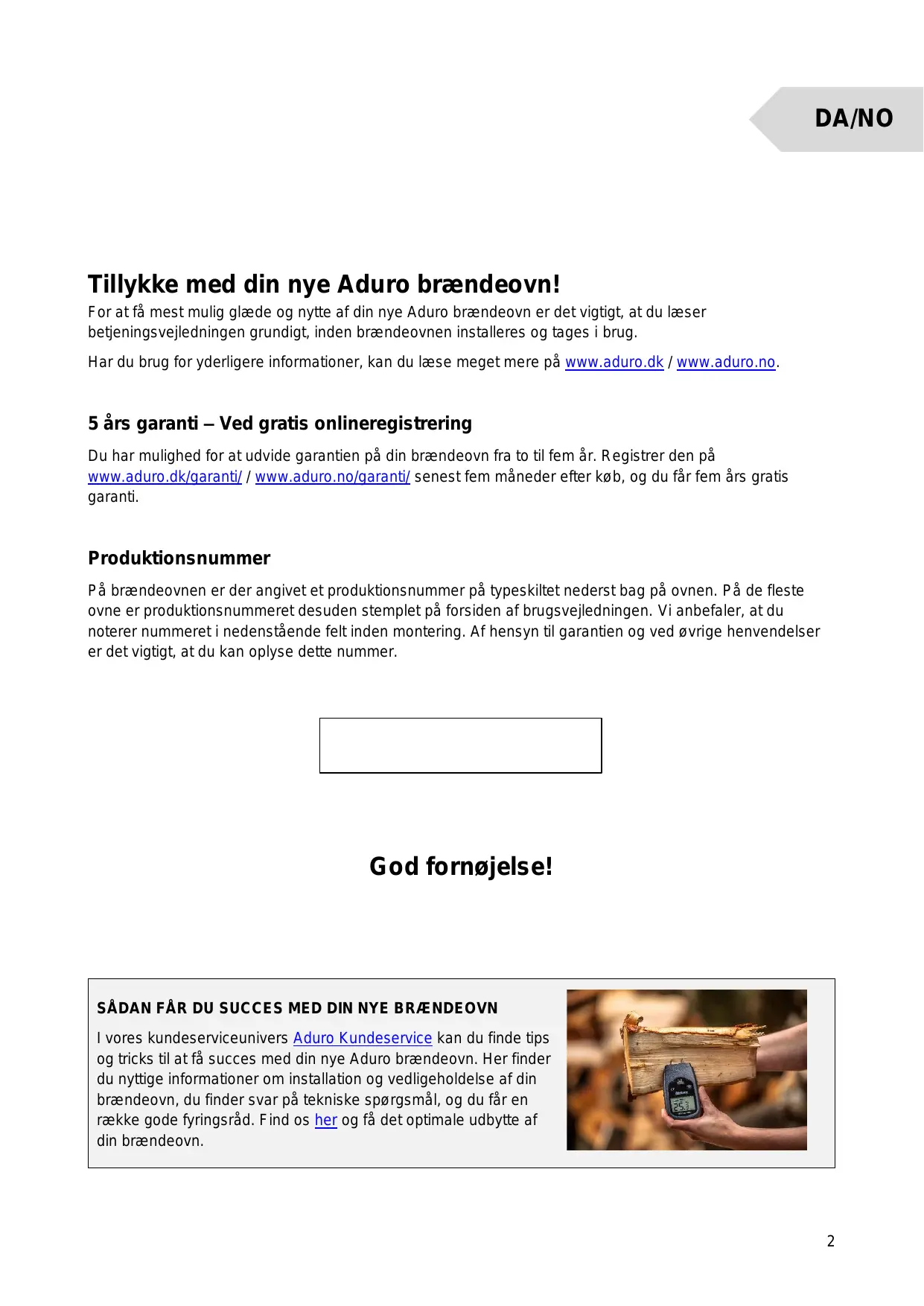

Tillykke med din nye Aduro brændeovn!

For at fã mest mulig glæde og nytte af din nye Aduro brændeovn er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installereres og tages i brug.

Har du brug for yderligere informationer, kan du lase meget mere pa www.aduro.dk / www.aduro.no.

5 Års garanti - Ved gratis onlineregistrering

Du har mulighed for at udvide garantien pa din brændeovn fra to til fem År. Regrster den pa www.aduro.dk/garanti/ / www.aduro.no/garanti/ senest fem maneder after kob, og du fär fem árs gratis garanti.

Produktionsnummer

På brændeovnen er der angivet et Produktionsnummer på typeskiltet nederst bag på ovenen. På de feste ovne er Produktionsnummeret desuden stemplet på forsiden af brugsvejledningen. Vi anbefaler, at du noterer nummeret i nedenstående felt inden montering. Af hensyn til garantien og ved øvrige henvendelseer det vigtigt, at du kan oplyse dette nummer.

God fornøjelse!

SÄDAN FÄR DU SUCESS MED DIN NYE BRÄENDEOVN

I vores kundeserviceunivers Aduro Kundeservice kan du finde tips og tricks til at få succes med din nye Aduro brændeovn. Her finder du nyttige informationer om installation og vedligeholdelse af din brændeovn, du finder svar på tekniske spørgsmål, og du fær en række gode fyringsråd. Find os her og få det optimale udbytte af din brændeovn.

1. Generelt

1.1 Godkendelser

Aduro 22-serien opfylder det europæiske direktiv Ecodesign 2022, den europæiske standard EN13240 samt Norsk standard NS3058 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. DoP (Declaration of Performance/Ydeevnedeklaration) kan downloads pa www.aduro.dk/download / www.aduro.no/download.

1.2 Tekniske data

Aduro 22-serien	Data
Nominel effet	5,5 kW
Røgafgang	Ø150 mm top/bag
Mål Aduro 22 (HxBxD)	98,2 x 44 x 40,3 cm
Mål Aduro 22.1 Lux & Aduro 22.5 Lux (HxBxD)	113 x 44 x 40,3 cm
Mål Aduro 22.3 Lux (HxBxD)	106,1 x 44 x 40,3 cm
Højde røgstuds over gulv, topafgang Aduro 22	96,1 cm
Højde røgstuds over gulv, topafgang Aduro 22.1 Lux & Aduro 22.5 Lux	111 cm
Højde røgstuds over gulv, topafgang Aduro 22.3 Lux	104,1 cm
Afstand fra gulv til center bagudgang Aduro 22	86,5 cm
Afstand fra gulv til center bagudgang Aduro 22.1 Lux & Aduro 22.5 Lux	101,3 cm
Afstand fra gulv til center bagudgang Aduro 22.3 Lux	94,4 cm
Afstand fra center røgstuds til brændeovnens kBkant	18,5 cm
Vægt Aduro 22	80 kg
Vægt Aduro 22.1 Lux & Aduro 22.5 Lux	91 kg
Vægt Aduro 22.3 Lux	85 kg
Materiale	Pladejern
Brændsel	Træ
Brændelændge max.	35 cm
Konvektionsovn	✓
Primær, sekundær og tertiær lufttilførsl	✓
Rudeskyl	✓
Askeskiffe	✓
Virkningsgrad	78 %
Energieeffektivitsindeks	104,1
Energieeffektivitseklasse	A
Skorstenstræk	12 Pa
Maksimal afbrændingsmændge per time (træ)	Ca. 3,1 kg
Varmeeffekt i bygninger med
- Optimal isolering	150 m2
- Gennemsnitlig isolering	100 m2
- Dårlig isolering	60 m2

1.3 Hjemtransport

Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne lse dele fra brændkammeret, dvs. støbejernsrist, røglederplader og lse isoleringssten, samt tage askeskuffen ud. Alternativt kan du lade isoleringsstenene og støbejernsristen blive i brændkammeret og

herefter fylde det op med overskudsemballage, sá de lôse dele fastholdes. Brug venligst træ fra emballeringen til første optænding. Plasticemballagen smides ud.

2. Installation af brændeovnen

Du mâ gerne selv installere din brændeovn – vi anbefaler dog at tage din skorstensfejer med på råd. Det er vigtigt at ∀re opmærksom på, at alle lokale forordninger og regler, inklusive dem, der henviser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan øgsøge råd om installation hos din forhandler. Husk, at det er dig, der har ansvaret for, at gældende regler overholds.

Brændeovnen påforthages i brug, narr den er godkendt af den lokale skorstensfejer.

Prøvningsattesten (se side 17) er din sikkerhed for, at brændeovnen opfylder miljørkrav og lovbestemmelsei henhold til Brændeovnsbekendtgorelsen, der tradte i kraft 1. Juni 2008, og som sidenhen er blevet skærpet. När skorstensfejeren godkender din installation, skal han samtidig underskrive attesten. Prøvningsattesten skal opbevares af ejeren og ffolge ovnen i hele dens levetid.

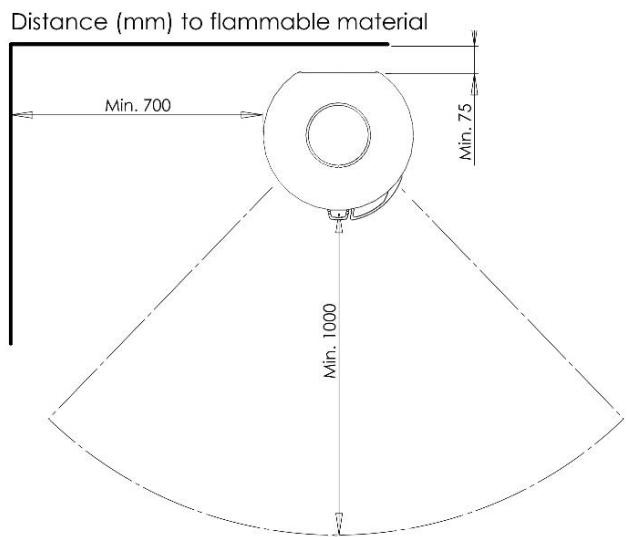

2.1 Ovnens placering/afstandskrav

Kun nár ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstående skema og illustration:

Aduro 22, Aduro 22.3 Lux & Aduro 22.5 Lux:

Afstand til brændbart materiale
Bag oven	Ved sider af oven	Over oven	Møbleringsafstand foran oven
7,5 cm	70 cm	50 cm	100 cm

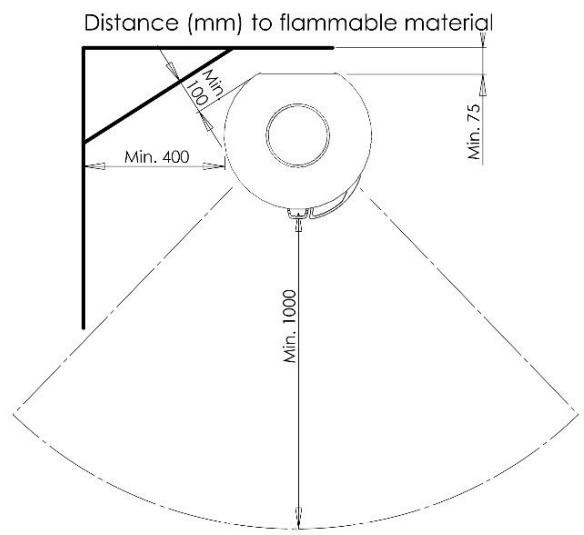

SPESIELT FOR NORGE:

Afstand til brændbart materiale
Bag ovn	Ved sider af ovn	Over ovn	Hjørneopstilling	Møbleringsafstand foran ovn
7,5 cm	40 cm	50 cm	10 cm	100 cm

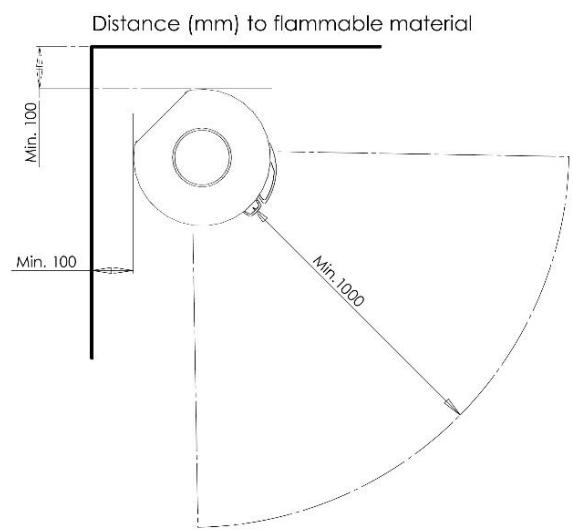

SPESIELT FOR NORGE:

Står brændeovnen op ad en murstensvæg eller andre ikke-brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefaler vi dog at holde cirka 5-10 cm afstand til væggen.

Ønsker du at placere din brændeovn på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er det ndvendigt med et ikke-brændbart underlag foran ovnen i tilfælde af, at der falder gløder ud, nár du abner lagen. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til hvr side mål t fra indfyringsåbningen.

Vær opmærksom på, at Bygningsreglement skal overholds ved tilslutning til skorsten, herunder at røgrøret skal vær CE-mærket og krav til sikkerhedsafstand for røgrør skal overholds. Fx skal sikkerhedsafstand for etuisoleret røgrør til brændbart materiale typisk vær e 3 x diameter i Danmark (45 cm).

SPESIELT FOR NORGE: I Norge er det ikke et krav om at gulvplaten skaldehyke 15 cm til haver side. Vi anbefaler imidlertid at gulvplatendehyker minimum 5-10 cm til siden.

Brændeovnen skal installereres på et gulv med tilstrækkelig bæreevne. Hvis den eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.

2.2 Rørtilslutning

Aduro 22-serien er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud "knækkes" de runde dækplader af øverst bag på ovenen. Røgstudsen (fra topafgangen) ombyttes med den paskruede dækplade fra bagudgangen. Dækpladen fra bagudgangen pamonteres topudgangen. Topafgangen afsluttes med en pynteplade, som ligger i askeskuffen. Til Aduro brændeovne anwendes et røgrør med en indvendig diameter på 150~mm . Aduro 22-serien kan tilsluttes til en røggassamleledning.

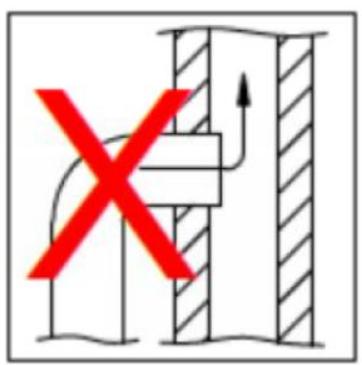

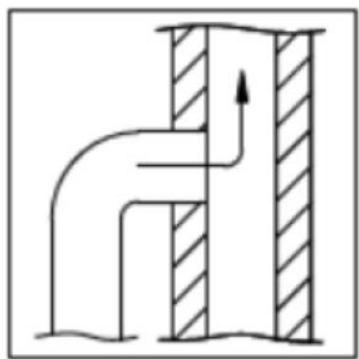

2.3 Tilslutting til muret skorsten

Hvis brændovnen skal tilsluttes en muret skorsten, benyttes bagudgangen erer et buet røgrr via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændovnen, og røgrøret sættes på plads. Læg en tynd pakning mellem røgrr og murbøsning for at ætne samlingerne. Røgrøret skal gå i murbøsningen, men mA ikke gå ind og

blokere for abningen i skorstenen (se illustration nedenfor). Benyttes bagudgangen kan man med fordel lægge en tynd pakning ind mellem røgstudsen på ovenen og røgrøret.

Læs eventuelt mere om de danske regler i "Bygningsreglement for smahuse" udgivet af Byggestyrelsen. Brændeovnen kan tilsluttes en skorsten med flere pɑmonterede varmekilder.

2.4 Ekstern lufttilforsel

Alle brændoevne har brug for konstant tilførsel af luft for at sikre en ren og effektiv forbrænding. Dette er ofte et problem i moderne energieffektive huse, som er meget tætte. Derfor er Aduro 22-serien udstyret med ekstern lufttilførsel, hvor luften til forbrændingen tilføres udefra og direkte ind i brændoevnen. Aduro 22-serien kan tilføres forbrændingsluft via en kanal udefra, som tilsluttes studsen under brændkammeret. Den luftmængde, der bruges til forbrændingen, er ca. 25m^3/h . Luftriste skal placeres således, at de ikke kan blokeres.

Studsen på brændeovnen har en uvdendig diameter på 78 mm, sä vi anbefaler et rør med en diameter på 80 mm. Ved en rørforing på mere end 100 cm, eller hvis der er buk eller bjŋninger på slangen, øges modstanden i røret betydeligt. Underyrk utdenfor på læsiden af huset kan øgså pamirke modstanden i røret betydeligt. I sādanne situationer skal røret ∀e minimum 100 mm i diameter. Det kan øgså kræve et stærkere skorstenstræk, som du kan opnå ved at montere en Aduro DraftOptimizer. Du kan simpelt teste modstanden i røret ved at abne et vindue tæt på ovnen, afmontere den eksterne lufttilførsel på ovnen og herefter tænde op. Ser du et andet forbrændingsbillede end tidligere, er der for stor modstand i den eksterne lufttilførsel. Ved en rørforing på over en meter skal rordiameteren øges til 100 mm, og en tilsvarende større vægventil ∀elges. I varme rum skal kanalen kondensisoleres med 30 mm mineraluld, der uvdendigt forsynes med fugtsparre (byggeplast). I gennemforingen er det vigtigt at tætne mellem røret og væggen (alternativ gulvet) med tætningsmasse. Brug eventuelt det komplete Aduro friskluft kit.

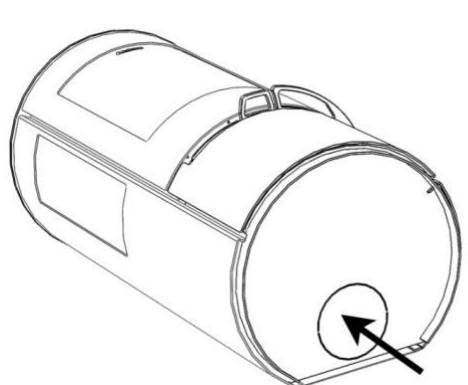

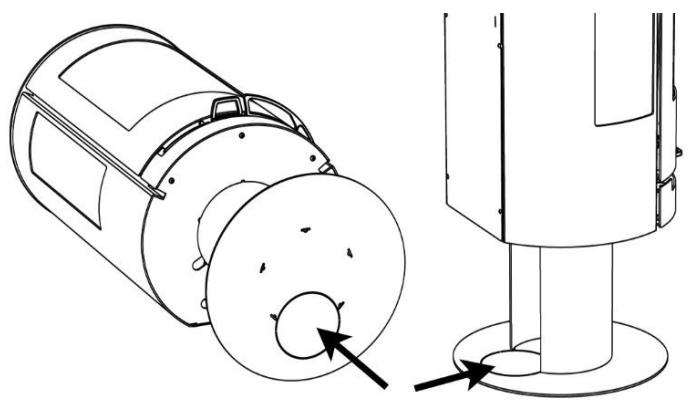

Brændeovnen er forberedt til, at røret med ekstern luft kan tages ud nederst bag på ovnen eller under ovnen (se nedenstående illustration):

Aduro 22, Aduro 22.1 Lux & Aduro 22.5 Lux

Aduro 22.3 Lux

Ønsker du at bruge brændedeovnen.uden ekstern lufttilførsel, skal dækslet/udskæringen i bagpladen nederst bag på brændedeovnen knækkes af.

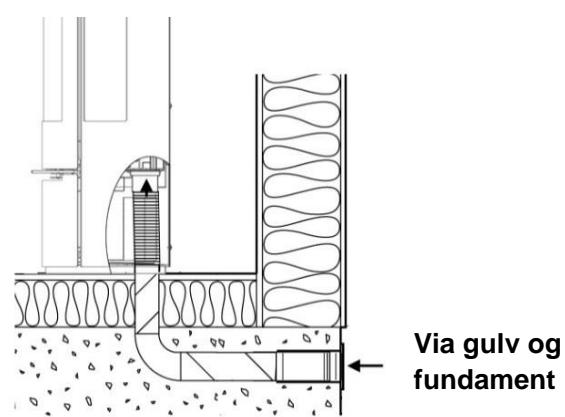

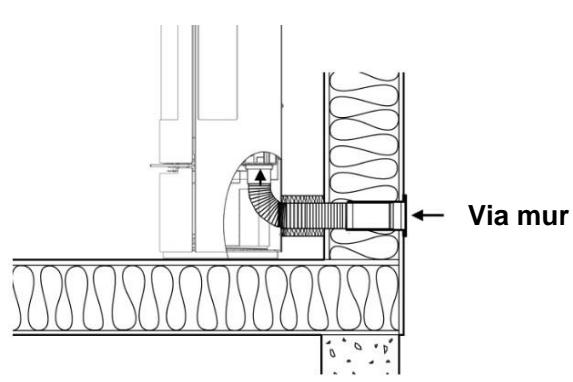

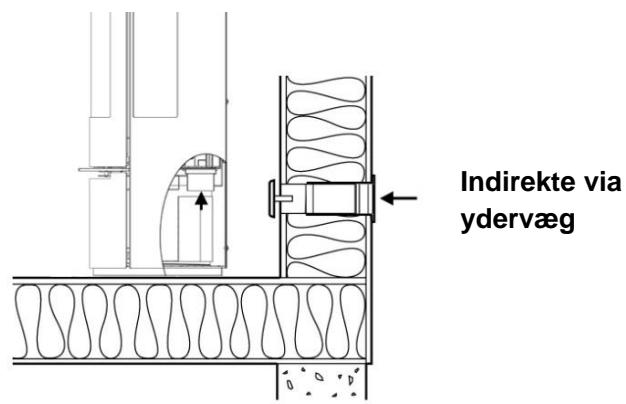

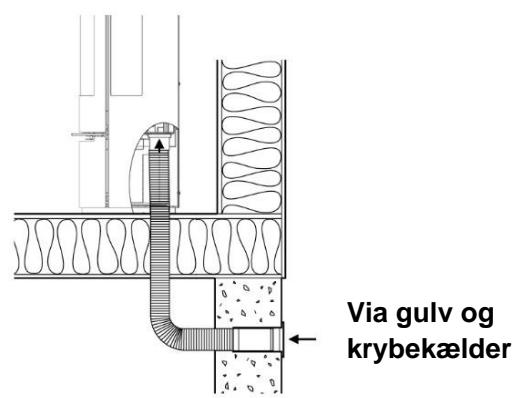

2.5 Installationsmuligheder

Brændedeovnen ma违法犯罪 installeres på følgende mær:

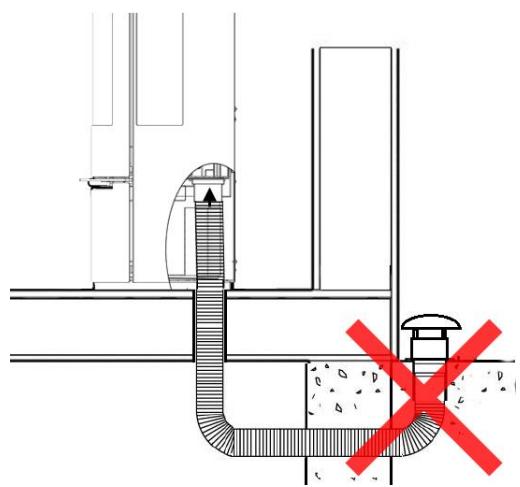

Via fugtig krybekælder:

Trækkes luften fra en fugtig krybekælder, opnár du ikke et optimalt luftindtag.

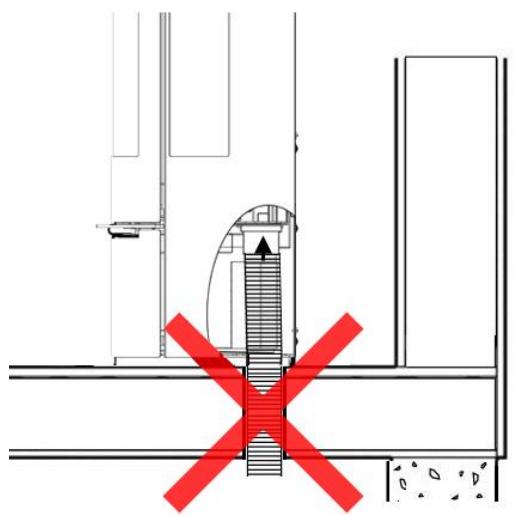

Med luftindtag opad:

Vendes luftindtaget opad, vil der blive for stor modstand for luftindtaget.

3. Fyring i brændeovnen

Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
  Opbevar aldrig letantaendelige vaesker som benzin i nærheden af brændedeovnen.
• Anvend aldrig letantaendelige væsker til at antænde brændet i brændedeovnen.
• Når du tænder op, er det vigtigt at få hurtigt gang i bålet. Hvis ilden ikke fær hurtigt fat, og brændet kun ulmer, kan det give kraftig røgudvikling og i værste fald forårsage en eksplosionsagtig antændelse af røggasserne, hvilken kan beskadige brændeovnen.
• Tøm aldrig askeskuffen,ningar brændeovnen er varm. Der kan ligge gløder i askeskuffen i op til 24 timer after, at ilden er gæt ud. Vent derfor med at tømme askeskuffen til du er sikker på, at der ingen gløder er i asken.
  Lagen skal vare lukket, mens brændeovnen er i brug. Kun de første minutter under optænding kan lagen stæ på klem.
• Lægges der brænde i en varm oven, skal man altid ábne for primærluften og sikre sig, at træet antænder indenfor 2-3 minutter. Antænder brændet ikke, skal man lægge nogle optændingsprodukter ind og antænde dem manuelt.
  I tilfælde af skorstensbrand: luk alle spjeld på brændeovnen og ring til brandvæsenet.

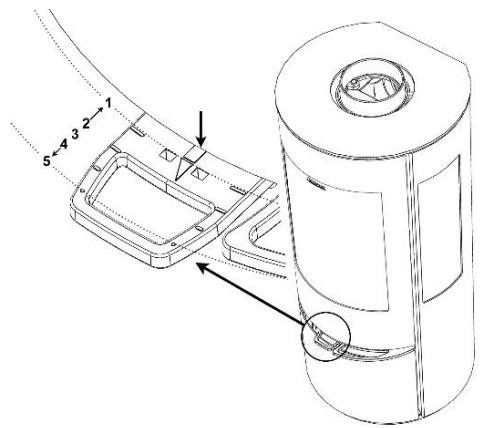

3.1 Luftspjaeld

Brændeovnen er forsynet med et spjeld under lagen, som regulerer luften til forbrændingen: primær-, sekundær- og tertiæluft. Primæluft bruges i starten til at få bålet i gang, sekundæluften holder bålet ved lige, og tertiæluften sikrer, at røggasserne afbrændes. Der skal altid tilføres sekundaer- og tertiæluft, mens der fyres i brændeovnen.

Med luftspjældet kan du tilpasse brændeovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Jo længe spjældet er trukket ud, jo mere luft tilfores og jo kraftigere forbrænding opnås. Nær spjældet trækkes

helt ud, tilfores der maksimal luftmængde. På nedenstående illustration kan du se, hvor meget luft, der tilfores ved de forskellige spjældindstellinger. Brug lagekanten til at aflæse position for lufttilførsel:

1: Primær, sekundær og tertiær lufttilførsel er helt Åben. Denne position kan fastholdes ved brug af Aduro-nøglen, som sættes i spænd i de to huller.
2: Primær lufttilførsel er lukket, sekundaer og tertiaer lufttilførsel er helt Åben.
3: Primær lufttilførsel er lukket, sekundær lufttilførsel er halvejs lukket og tertær lufttilførsel er helt Åben
4: Primær og sekundær lufttilførsel er lukket, og tertiær lufttilførsel er helt Åben
5: Regulator er skubbet helt ind. Al lufttilforsel er lukket.

3.1.1 Sekundaerluft

Brændeovnen fungerer under normale omstændigheder med sekundæluften mellem 60% og 100% abent. Du mA aldrig lukke瑕 langt ned for luftspjældet, at flammerne gár ud. Der skal altid vare synlige flammer for at opnæ en ren og effektiv forbrænding. For lav lufttilforsel kan føre til dãrlig forbrænding, hjoe emissioner og en dãrlig virkningsgrad. Rudeskyllet, der forbinder sod på frontglasset, styres ligeledes af dette spjæld.

Hvis du ønsker at betjene ovnen med laveste ydelse - dvs. omkring 3kW - skal du lukke sekundærluften næsten helt 45 minutter after indfyring. På dette tidspunkt er der kun få flammer, og ovnen kan brænde rent ved hjælp af tertiaerluften bagerst i brændkammeret.

3.1.2 Primerspjaeld

Nár du lægger nyt træ ind, skal der Åbnes for primærspjældet nederst under lagen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er sá lille, at det er nødvendigt at Åbne for primærspjældet i ca. 2 min. for at få ild i de nye brændestykker.

For at reducere risikoen for at der kommer aske ud af ovnen, när lagen abnes for indfyring af nyt træ, er det en god ide at Åbne primærspjældet nederst under lagen ca. 1 minut før, at lagen abnes. Dette resulterer i øget træk gennem ovnen.

Hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,1 kg træ i timen, er der risiko for, at lakken på ovnen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andere skader på ovnen, der skyldes overfyring, ikke dækket af garantien.

3.2 Aduro-tronic

Den patentanmeldte automatik Aduro-tronic er en manuel betjent mekanisk opstartsanordning, der virker=uden tilslutning af strøm, og som automatisk regulerer forbrændingsluften og sikrer optimal forbrænding. Du skal säledes kun tænke på at lægge tør træ i ovnen og aktivere automatikken. Derefter klarer Aduro-tronic resten, og du kan nyde flammerne, en ren forbrænding og op til 40% minded brændeforbrug. Læs mere på www.aduro.dk.

Ved optanding

Ved Forste optending af brændeovnen skal der tilføres maksimal maengde primæluft for at antænde bålet. Derfor skal primærspjældet holds "tvangsæbent". Dette gøres ved at trække primærspjældet helt ud og derænst ætte den medfolgende Aduro-nøgle i klemme (se illustration). Nær ovnen er varm, og der er skabt et glødlag i bunden af brændkammeret, kan Aduro-tronic ættes i automatikposition, dvs., at Aduro-nøglen fjernes. Alternativt kan du lade lagen stå på klem de Forste minutter af optendingsfasen (eden nøgle).

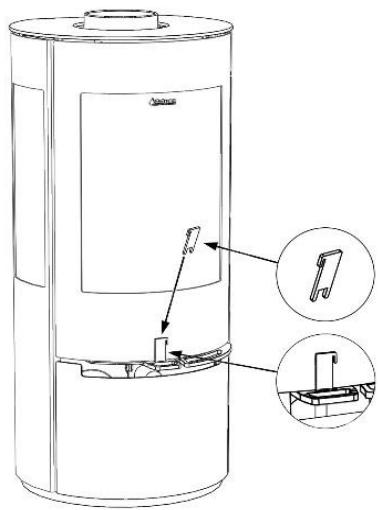

Ved indfyring

Hver gang, der lægges nyt træ ind i brændeovnen, skal der tilføres primaerluft i en noje afmål't mængde de første minutter. Det er dog ogsa vigtigt, at primaerluften ikke tilføres i for lang tid. Dette er ndvendigt for

at sikre en optimal forbrænding. Du aktiverer automatikken ved at trække primærspjældet ud, hvr gang der lægges brænde ind. Aduro-tronic automatikken vil derefter lukke spjældet gradvist after den forprogrammerede tid.

Regulering af Aduro-tronic automatikken

Automatikken er forudindstillet, sä primæluften lukker i lobot af ca. 6 minutter. Denne indstilling er brugt Under test af brændeovnen på Teknologisk Institut med en standard skorsten, brænde i "standard" størrelse (længde ca. 24 cm, tykkelse ca. 10x10 cm) og med maksimal fugtighed på 18% er Aduro-tronic sat til at lukke after ca. 3 minutter. I praksi kan disse forhold dog æandre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primæluften skal lukke lidt langsommere (fx hvis du har lidtindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne), kan du justere skruen på frontsiden af styringsbeslaget med en lille unbrakonøgle, sä lukningen sker langsommere. Hvis skruen drejes til hjre, forlænges lukketiden og skrues den mod venstre afkortes lukketiden.

3.3 Hvordan fyrer jeg i min brændeovn?

Brændeovnen er beregnet til intermitterende forbrænding. Dette betyder, at hver pafyring brændes ned til gløder, før der genpafyres. Der mæ ikke lægges brænde på over Max Load linjen.

For at fä den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i brændkammeret och forbrændingen. Den bedste forbrænding opnås ved at lægge to stykker træ ind. Ønsker du dog en hj effekt, kan du lægge mere træ på. Den ideelle varmeydelse opnås ved at pafyre ca. 1,8 kg træ pr. time. Nominel ydelse er opnæt med 2 stykker birketræ på 24 cm, Sekundær luft er reduceret til ca. 85% og indfyringsinterval er 45 minutter.

Hvis du oplever problemer med at få gang i ilden, eller at ilden dør ud after kort tid, kan dette skyldes fölgende:

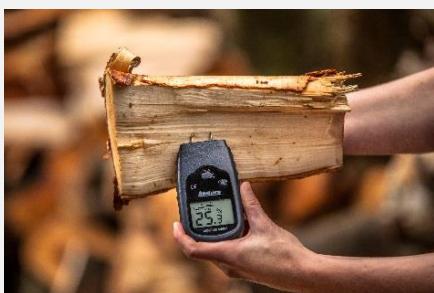

• Brændet er ikke tilstrækkeligt短时间内. Brænde brør have en fugtighed på under 18%.
  Der er undertryk i huset.
• Røgudtaget er muligvis stilstoppet af sod. Dette kan forekomme after skorstensfejning. Kontroller da røgudtaget.
• Den anvende mxngde brande kan vare for lille. Dette resulterer i, at glodelaget er blevet for lille og for koldt og kan derfor jakce antende nyt brande.

3.4 Første optænding

Ovnen er pakket i emballage, som kan genbruges. Træet fra emballagen kan saves iindre stykker og bruges ved de første optændinger. Plast skal dog bortskaffes i henhold til nationale bestemmelse vedr. bortskaffelse af affald.

Det kan ske, at røglederpladen i stål falder af under transport. Inden du tager brændeovnen i brug, bør du derfor tjekke, at røglederpladen sidder rigtigt (på krogene eller fastspændt i boltene afhængigt af model) for at opnå optimal forbrænding og forhindre sod på glasset.

De Forste gange, brændeovnen anvendes, kan der forekommen røg og lugtgener fra brændeovnen, hvilket er ganske normalt. Dette skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig uduftning i/DDne periode. Det er ligeledes vigtigt at fyre forsigtigt de Forste 2-3 gange, da brændeovnen herved kan udvide sig langsomt.

Desuden bør du være opmærksom på, at ovnen under opvarmning og nedkøling kan give „klikkelyde“, som nær du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsettes for.

Under Forste optaending, som bo r foretages med ca. 1 kg træ, er det en god ide at lade lagen stå på klem. Den må ikke lukkes, før ovnen er kold. Dette bør gores for at forhindre, at pakningen klistrer fast på delve ovnen.

3.5 Korrekt optænding i brændeovnen

Optændingen er meget afgorende for en hurtig og effektiv start på forbrændingen.

1. Træk spjældet nederst under lagen helt ud, SSE primae-, sekundaer- og tertiaerlufttilforsel er helt aben.
2. Læg et stykke kløvet træ på tværs i brændkammeret og placer to optændingsprodukter op ad træet. Tændprodukterne og læg hurtigt et nyt stykke kløvet træ tæt op adprodukterne samt et par små stykker træ på tværs ovenpå. Der skal kinnekommen luft til optændingsprodukterne samtidig med, at træstykkerne skal ligge tæt og "varme" op ad hinanden.
3. Hold lagen ca. 1 cm på klem, indtil glasset er sö varmt, at du ikke længere kan røre det. Luk herefter lagen. När der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lagen (se punkt 3.1.2).

Betjeningsgrep bliver varme under brug. Anvend derfor den medfølgende handske til betjening af ovenen.

3.6 Hvilket træ er egnet til fyring?

Træ og træbriketter. Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 ár udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tørt og dermed afbrænde for hurtigt. Vi anbefaler, at du fælder træet om vinteren, da meget af fugtigheden i træet her er trukket ned i rodderne. For at opnå optimal afbrænding ma traets fugtighed ikke overstige 18%, hvilket svarer til ca. et árs opbevaring udendørs under tag. Træets fugtighed kan malæs ved hjælp af en fugtmålær ell er ved at smøre

opvaskemiddel i den ene ende af træet og puste i den,anden Ende. Hvis træet er tør nok, vil der komme sæbebobler. Træet kløves i stykker med en diameter pa ca. 10 cm og en brændelændge pa max 35 cm. Ved anvendelse af for fugtigt træ reduceres ovnens virkningsgrad betydeligit, og partikelemissionen øges.

Det er forbudt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader[bade miljøet, brændeoynen og dit helbred. Fossil brændsler mA ikke anvendes.

4. Skorstenen

Den optimale forbrænding opnås ved et konstant skorstenstræk på 10-14 Pascal (Pa) mål't i røgrøret over ovnen (hvis du har installereret en røgsuger). Med et naturligt træk (hvis du ikke har en røgsuger installereret) vil skorstenstrækket dog ∀e mellem 18-25 Pa under optimale forhold. Der er mange faktorer, der påvirker skorstenstrækket, blandt andet temperaturen.udenfor, vindstyrke og omkringliggende bygninger. Skorstenen skal ∀e're sa hj, at trækforholdene er i ordin. Hvis det anbefalede skorstenstræk ikke opnås, kan der opstå problemer med røg ud af lagen ved fyring.

Data til beregning af skorsten	Træ
Røgtemperatur mitt ved [20°C]	286
Skorstenstræk ved prøvningseffekt [mbar]/[Pa]	0,12 / 12
Røggasmasseflow [g/s]	5,5

4.1 Dårligt træk i skorstenen

Hvis du oplever et dãrligt træk i skorstenen after montering af ovnen, kan dette skyldes, at der er noget i skorstenen, som blokerer røggasserne. Kontroller derfor skorstenen og at der ikke er et hus er et træiærheden, som kan påvirke vinden omkring skorstenen.

Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket (lad skorstensfejeren vurdere det). Skorstenstrækket skal ære tilstrækkeligt under optænding med en kold oven/skorsten for at sikre en tilfredsstellende forbrænding og forhindre røgudslip. Vi anbefaler derfor et skorstenstræk på 5 Pa i optændingsfasen.

Nár optændingen lykke, og temperaturen stiger, er det vigtigt, at skorstenstrækket nær et stabilt nivea mullem 18-25 Pa (1 time after optænding), nær ovnen/skorstenen er varm. Det er vigtigt at opna et træk mullem 18-25 Pa i varm tilstand for at opna en ren og optimal forbrænding. Vi anbefaler, at du maler skorstenstrækket i kold tilstand samt i varm tilstand 1 time after optænding.

I praksis svinger tracteket i skorstenen dog rigtg meget - specielt i kold tilstand. Derfor er den bedste indikation af skorstenstrakket at malde den i varm tilstand. Hvis skorstensfejeren vurderer, at traktket er i orden, og du stadig har problemer med optaendingen, kan du prove at forlange optaendingsfasen ved at bruge flere tynde optaendingspinde samt 1-2 optaendingsprodukter, sa skorstenen varmes godt igennem. Skorstenen traktker fsigma optimalt, när den er varm. När der er dannet glodelag, fyldes 2-3 stykker tort, kløvet brænde på.

Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen, fx Aduro DraftOptimizer.

Hvis du oplever, at derkommen røg ud af ovenen erler ud af den første del af røgrøret, kan dette skyldes skiftende vejrforhold. På blæsende eller kolde vinterdage, ellr hvis skorstenen ikke er blevet brugt i noget tid, kan der dannes en "kuldeprop" i skorstenen, som vil forringe det naturlige træk i skorstenen.

Hvis skorstenen er kold, og der dannes en kuldeprop, kan dette give r#gudslip under optændingsfasen. I donne situation vil brændkammeret fyldes medmere røg end normalt, der vil sive ud af ovenen. Har du derfor en kold skorsten, der ikke har været i brugLAGe, anbefaler vi, at du anvender et par pinde til atænde ovnen op med for at eliminere kuldeproppen.

5. Vedligeholdelse af brændeovnen

Al vedligeholdelse af brændeovnen bør kun ske, narr den er kold.

Brændkammeret

Isoleringsstene i brændkammeret slides naturligt og bør udskiftes, nær derkommen revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fãs i færdfige sæt. Se mere på www.aduroshop.dk / www.aduroshop.com.

Hvordan fjerner jeg Bauart fjederen?

Alle Aduro brændeovne er udstyret med en "Bauart" sikkerhedsfjeder. Denne fjeder sikrer, at doren i brændeovnen lukker automatisk. Bauart fjederen er kun et lovkrav i Tyskland.

Sadan fjerner du den:

Hvis du onsker at fjerne fjederen, er det lettest at knibe fjederen over pa midten. Vi anbefaler, at du holder fast i fjederen med en tang eller dækker den til med en blød klud, hvis den skulle springe ud.
Vær opmærksom på at fjederen sidder i spænd, SSEVR forsigtig og beskyt dig selv, när du fjerner den.
Luk afterfolgende hullet i ovnen med den medfolgende selvskaerende skrue.

Glas

Vådt træ, darligt træk i skorstenen og forkert betjening af brændeovnen kan give sodpletter på ruden. De fjernes dog let med en fugtig klud, som du dypper i kold aske fra ovnen og gnider på det tilsodede glas. Derfindes och rengøringsprodukter, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Cleansvampen. Svampen hverken ridser eller ødelægger glassets overflade og kan bruges flere gange. Det eriksne ndvendigt at bruge vand eller rengøringsmiddel.

Det er almindelig vedligeholdelse at efterspænde glasbeslagene og hængslerne kort after ovenen er taget i brug og læbende at tjekke, at pakningerne sidder correkt.

Pakninger

Med tiden bliver pakningerne rundt om glas og lage slde og bcr derfor efterses. Er de utete, bcr de skiftes.

Aske

Tøm askeskuffen, inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovenen, da det isolerer brændkammeret og gør det nemmere at tænde op.

Rengoring af brændedeovnen

Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvsuges med et[lle mundstykke med blnde børster eller støves af med en tør, blød klud. Brug ikke sprit eller andre oplosningsmidler, da dette vil fjerne malingen.

Brændeovnen på ilke rengøres med vand. Hvis brændeovnen udsættes for fugt, er der risiko for rustdannelse.

Brændeovnens indre samt røgrør kan rengøres gennem lagen og eventuelt gennem renseåbningen i røgrør. Den øverste isoleringssten (røglederpladen) kan fjernes. For at fæ fri adgang til toppen af brændeovnen og røgrør ret afmonteres metalrøglederpladen. Røgrør ret kan ochsø fjernes fra ovenen og renses. Rengøring af brændeovnens indre samt røgrør bør foretages árligt eller, hvis nødvendigt, oftere, alt after hvor ofte brændeovnen benyttes. Dette arbejde kan ochsø bestilles ved skorstensfejeren ull din lokale Aduro GO partner.

Reparation af overfladen

Aduro brændeovne er malet med en varmebestandig spraymaling, der kan klare temperaturer på op til 500 grader. Fordelen ved这部分 type maling er, at det er super let at genopfriske ovnen eller reparere en ridse i overfladen. Alle kan udføre opgaven og opnå et perfekt resultat. Spraymalingen fãs i sort metallic hos din lokale forhandler eller på www.aduroshop.dkd / www.aduroshop.com.

Reservedele og uautoriseret ændring

Der mä kun anwendes originale reservedele til brændeovnen. Enhver uautoriseret ændring af brændeovnen er forbudt, da brændeovnen derved ikke længere opfylder de godkendte specifikationer. På www.aduroshop.dk / www.aduroshop.com kan du kobe originale reservedele til din brændeovn.

6. Tilbehør

Til Aduro brændeovne tilbydes et bredt sortiment af tilbehør, der kan fuldende oplevelsen af den levende ild: pejsesæt, brændekurve, pejsegitter, briketkasse, gulvplader i glas og stål, røgrør, Aduro Easy Firelighter samt Aduro Easy Clean. Se mere på www.aduro.dk/tilbehoer / www.aduro.no/tilbehoer.

7. Reklamationsret

I henhold til købeloven gælder reklamationsretten i to ár fra købsdato af brændeovnen. Købskvittering med dato gælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug af brændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger,

skinner, malede overflader, støbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes som reservedele på www.aduroshop.dk / www.aduroshop.com.

Reklamationsretten gelder desuden ikke:

• Skader forårsaget af forkert installation og brug af brændeovnen, som fx overophedning samt manglende vedligeholdelse af brændeovnen.
• Skader som følge af (kondens)vand i og omkring skorstenen, for højt eller lavt skorstenstræk og manglende vedligeholdelse/rengøring.
• Montering ellert demontering ved reparation.
• Transportomkostninger ved reparation.
• Skader på brændedeovnen opstået ved ydre påvirkninger eller skader forårsaget af brændedeovnen på andere genstande.

8. Deponering af din Aduro ovn

Nár du deponerer din brændeovn, skal metal, vermiculite og keramisk glas sorteres for sig. Deponer derefter materialerne after reglementet på din ærmeste genbrugsplads.

DANAK

TEST Reg.nr.300

TEKNOLOGISK INSTITUT

Teknologiparken

Kongsvang Alle 29

DK-8000 Aarhus C

Phone [phone]

[e-mail]

TEKNOLOGISK INSTITUT

Akkrediteret provningsorgan, DANAK-akkreditering nr. 300

Notificeret provningsorgan med ID-nr. 1235

Provningsattest III

Uddrag af rapport nr. 300-ELAB-2437-EN-nom og 300-ELAB-2437-NS

Emne: Braendoeyn; Aduro 22, Aduro Lux, Aduro 22.1, Aduro 22.2, Aduro 22.3,

Aduro 22.3 Lux, Aduro 22.4 and Aduro 22.5.

Rekvirent: Aduro A/S

Beringvej 17, DK-8361 Hasselager

Procedure:

X	Prøvning after DS/EN13240/A2:2004
X	Prøvning after NS3058-1 & -2 (partikelmåling)
X	Emissionsmåling af støv og OGC

Provningsresultater

Akkrediteret provnng af brandeovn iht. EN 13240 er foretaget med braende der pafyres manuelt, og folgende resultater blev opnaet:

Nominal ydelse: 6.0 kW

CO-emission: 0.093 % - henfort til 13 % O2

Virkningsgrad: 78 %

Roggastemperatur: 286 °C

Afstand til bagvag: sevejledning

Afstand til sidevag: sevejledning

Emissioner iht. NS 3058, CEN/TS 15883 og DS/EN16510:

Partikler after NS 3058: 1.83 g/kg (torstof) middelværdi (krav: ≤4)

Partikler after NS 3058: 2.63 g/kg (torstof) maksimalt (krav: ≤8)

OGC after CEN/TS 15883: 68 mgC/Nm* ved 13% O₂ (krav: ≤120)

Stov after DS/EN 16510-1:2018 14 mg/Nm³ ved 13% O₂ (krav: ≤30)

Bemark venligst, at de oplyste verdier er et uddrag af provningsrapporten.

For yderligere oplysninger henvises til provningsrapporten, se nummer ovenfor.

Aarhus, den 11. oktober 2019	Skorstensfejerpåtegning
Rene Lynssø Hvidberq
Seniorkonsulent

På baggrund af ovennævnte emissioner attesteres det hermed, at fyringsanlagget opfylder emissionskravene i bilag 1 til Bekendtgorelse nr. 49 af 16/01-2018 om regulering af luftforurenng fra fyringsanlag til fast brændsel under 1 MW.

Braskaminen ar avsedd for intermittent forbränning. Det betyder att varje edninq farr brinna ner till glod innan man eldar paigen. Der m'a不经 lægges brænde pa over "max load"-linjen.
