BRUGSANVISNING EA0600 DOMETIC

EA 3255 EBP Operating Instructions Bedienungsanleitung Mode d'emploi Istruzioni per l'uso Handleiding Manual de Instrucciones Instruções de Utilização Bruksanvisning Bruksanvisning Betjeningsvejledning Käyttöohje 207.5186.05

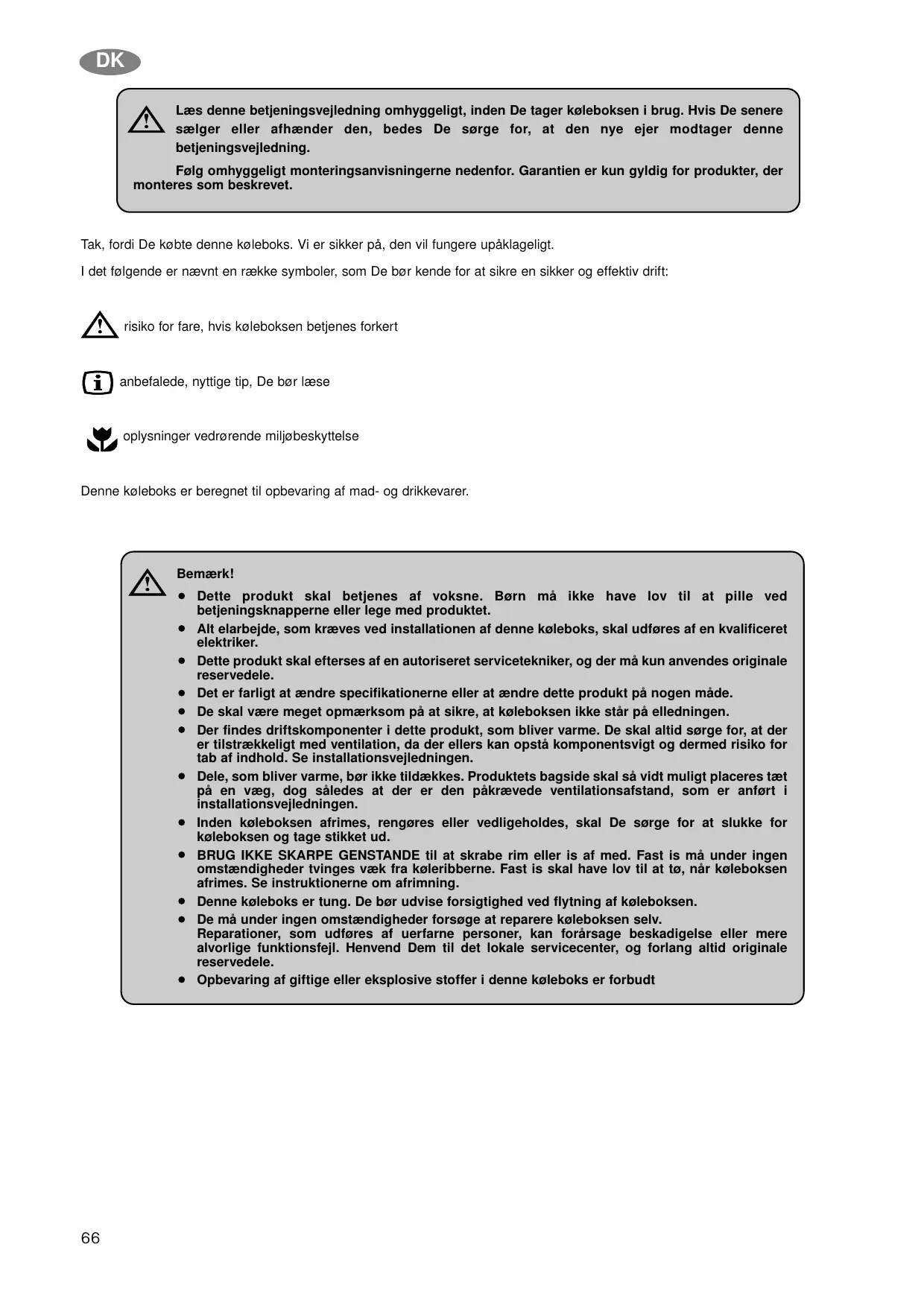

GB DE FR IT NL ES PT SE NO DK FI DK Læs denne betjeningsvejledning omhyggeligt, inden De tager køleboksen i brug. Hvis De senere sælger eller afhænder den, bedes De sørge for, at den nye ejer modtager denne betjeningsvejledning. Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

Tak, fordi De købte denne køleboks. Vi er sikker på, den vil fungere upåklageligt. I det følgende er nævnt en række symboler, som De bør kende for at sikre en sikker og effektiv drift:

risiko for fare, hvis køleboksen betjenes forkert

anbefalede, nyttige tip, De bør læse

oplysninger vedrørende miljøbeskyttelse

Denne køleboks er beregnet til opbevaring af mad- og drikkevarer.

Bemærk! Dette produkt skal betjenes af voksne. Børn må ikke have lov til at pille ved betjeningsknapperne eller lege med produktet. Alt elarbejde, som kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker. Dette produkt skal efterses af en autoriseret servicetekniker, og der må kun anvendes originale reservedele. Det er farligt at ændre specifikationerne eller at ændre dette produkt på nogen måde. De skal være meget opmærksom på at sikre, at køleboksen ikke står på elledningen. Der findes driftskomponenter i dette produkt, som bliver varme. De skal altid sørge for, at der er tilstrækkeligt med ventilation, da der ellers kan opstå komponentsvigt og dermed risiko for tab af indhold. Se installationsvejledningen. Dele, som bliver varme, bør ikke tildækkes. Produktets bagside skal så vidt muligt placeres tæt på en væg, dog således at der er den påkrævede ventilationsafstand, som er anført i installationsvejledningen. Inden køleboksen afrimes, rengøres eller vedligeholdes, skal De sørge for at slukke for køleboksen og tage stikket ud. BRUG IKKE SKARPE GENSTANDE til at skrabe rim eller is af med. Fast is må under ingen omstændigheder tvinges væk fra køleribberne. Fast is skal have lov til at tø, når køleboksen afrimes. Se instruktionerne om afrimning. Denne køleboks er tung. De bør udvise forsigtighed ved flytning af køleboksen. De må under ingen omstændigheder forsøge at reparere køleboksen selv. Reparationer, som udføres af uerfarne personer, kan forårsage beskadigelse eller mere alvorlige funktionsfejl. Henvend Dem til det lokale servicecenter, og forlang altid originale reservedele. Opbevaring af giftige eller eksplosive stoffer i denne køleboks er forbudt

DK INDHOLD 1. Udpakning 2. Afbildning af køleboksen 3. Rengøring 4. Placering af køleboksen 4.1. Installationsvejledning 5. Brug af køleboksen 5.1. Temperaturregulering 6. Isterninger 7. Nyttige råd 8. Afrimning, rengøring og vedligeholdelse 9. Udskiftning af elpæren 10. Vending af lågeophængningen 11. Udskiftning af det dekorative lågepanel 12. Udskiftning af fødderne 13. Samling af dørhåndtag 14. Kundeservice 15. Ibrugtagning, tekniske specifikationer 15.1. Tilslutning til netstrøm 16. Information om miljøbeskyttelse 17. Genbrug

DK 1. Udpakning Efter at De har taget køleboksen ud af emballagen, skal De kontrollere, at den ikke er beskadiget. Hvis De opdager, at køleboksen er blevet beskadiget under transporten, skal De straks meddele dette til transportfirmaet.

2. Afbildning af køleboksen

DK 3. Rengøring Rengør køleboksen grundigt med jævne mellemrum alt efter behov. Tag hylderne ud. Disse hylder, køleboksens inderside og lågen skal vaskes med en varm opløsning af natriumbikarbonat. Tør til sidst køleboksen over med en klud, som kun er opvredet i varmt vand, og tør efter med en ren klud. Plasticdele må ikke vaskes i vand, som er varmere end håndvarmt, og de må ikke udsættes for varmlufttørring. Køleboksens yderside skal jævnligt tørres af med en ren og fugtig klud. BRUG ALDRIG KRAFTIGE KEMIKALIER ELLER RENGØRINGSMIDLER MED SLIBEMIDDEL PÅ NOGEN AF KØLEBOKSENS DELE.

4. Placering af køleboksen Når køleboksen bruges for første gang, bedes De overveje følgende punkter: SØRG FOR, AT KØLEBOKSEN ER PLACERET PÅ EN PLAN OVERFLADE. RØRENE PÅ BAGSIDEN BLIVER VARME, NÅR DE ER I BRUG. KØLEBOKSEN HAR INGEN 'MOTOR' OG ER DERFOR PRAKTISK TALT LYDLØS. DE MÅ REGNE MED, AT DER MINDST GÅR 3 TIMER, FØR DER SES TEGN PÅ KØLING. Under køleprocessen afgiver køleboksen varme fra kondensatoren (under den øverste del af bagpanelet) til den omgivende luft. Jo bedre ventileret kondensatoren er, jo mere effektivt sker afkølingen. Den anden betingelse for en tilfredsstillende drift er, at køleboksen står på en plan overflade. Dette ses bedst ved at placere et glas vand oven på køleboksen. Det er vigtigt, at køleboksen ikke udsættes for strålevarme (sollys, radiator, i nærheden af en ovn osv.).

4.1. Installationsvejledning

Køleboksen er forsynet med en elektrisk opvarmet absorberingskøleenhed, som praktisk talt er lydløs, når den er i drift. Køleboksen er beregnet til fritstående installation, men den kan indbygges, hvis følgende betingelser opfyldes, for at sikre tilfredsstillende drift og optimal køleeffektivitet: VIGTIGT: Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet. 1. Køleboksen skal være placeret på en plan overflade i begge retninger 2. Der skal være 20 mm afstand til væggen 3. Der skal være ventilation som vist i enten figur A, B, C eller D 4. Ventilationskanalen skal mindst måle 105 mm x køleboksens bredde 5. Hele køleenheden skal rage ind i kanalen som vist på billedet 6. Luft, der passerer gennem kanalen, må ikke forvarmes af nogen varmekilde 7. Hvis der bruges ventilationsriste, skal de hver især have åbninger på mindst 200 cm2 Sørg for, at hovedkontakten hele tiden er tilgængelig under installationen.

Figur 3. variere alt efter belastning og installation. Hvis det er nødvendigt at ændre indstillingen, kan knappen drejes til et højere tal for at frembringe en lavere temperatur, eller til et lavere tal for at frembringe en højere temperatur. Virkningen af enhver justering kan kontrolleres ved hjælp af termometret, når køleboksen har været tændt i yderligere et stykke tid, så temperaturen kan nå at stabilisere sig.

5. Brug af køleboksen For at starte køleboksen skal De sætte stikket i stikkontakten og tilslutte strømmen. Køleribberne bør vise tegn på køling efter ca. 3 timer. Ved en normal omgivelsestemperatur tager det ca. 6 timer, før køleboksen når en temperatur på 6°C i opbevaringsrummet.

5.1. Temperaturregulering Der kræves normalt en indstilling, som ligger i midten af indstillingsområdet på termostatknappen (figur 4), men dettekan

Fyld isbakken 4/5 med drikkevand, læg låget på, og placér den lukkede isbakke på hylden til isbakken. Tør overskydende vand af for at forhindre, at isbakken fryser fast til overfladen. For at få isterningerne til at fryse hurtigere, skal De dreje termostaten til position MAX i et lille stykke tid. Husk at dreje talskiven tilbage til den normale indstilling, når isterningerne er frosne. For at få isterningerne ud af isbakken skal De holde bakken under rindende vand. Fjern låget, som er lagt over isterningerne, fra isbakken, og isterningerne kan nu let tages ud.

7. Nyttige råd Køleboksen må ikke overfyldes. Vi anbefaler Dem at sørge for, at der er lidt plads mellem produkterne i køleboksen for at sikre en effektiv og jævn køling. Hvis hylderne pakkes for tæt, kan der være uacceptable temperaturudsving.

8. Afrimning, rengøring og vedligeholdelse

Der dannes gradvist rim på køleoverfladerne, og rimen må ikke få lov til at blive alt for tyk, da den virker som en isolator og hæmmer kølingen. Denne rimdannelse holdes nede med FUZZY LOGIC-systemet, som er indbygget i køleboksen, ved at slukke for køleboksen i to timer én gang i døgnet. Rimen smelter, og det afrimede vand løber gennem afledningsrøret fra drypkanalen og ind i en fordampningsbeholder, som befinder sig på køleboksens bagside på alle modeller (figur 5). Det afrimede vand fordamper automatisk i cirkulationsluften, og det er ikke nødvendigt at tømme beholderen manuelt. Hvis De gerne vil slukke for køleboksen, skal De dreje termostatknappen til "0", afbryde strømforsyningen og lade køleboksens låge stå åben. Når De har afrimet køleboksen, skal De tørre indersiden af med en ren og fugtig klud. Ved øget luftfugtighed kan der dannes rim på køleribberne. Hvis rimlaget når en tykkelse på omkring 3 mm, skal køleboksen afrimes for at undgå at hæmme ydelsen. Selv om dette ikke er tilfældet, skal (**) frostrummet afrimes jævnligt efter kraftig rimdannelse hver 2.-3. måned. Dette udføres på følgende måde: Indstil termostaten på „0", afbryd strømtilførslen, tag fødevarer og isbakke ud og lad lågerne stå åbne. Udsæt ikke køleboksen for eksternt tilført varme og forsøg ikke at skrabe rimen væk med skarpe genstande. Det afrimede vand løber i en rende og fortsætter derfra gennem et rør, der går gennem køleboksens bagpanel og ned i en opsamlingsbeholder på køleenheden, hvor vandet fordamper af sig selv (fig. 5). Hvis rimlaget bliver meget tykt, risikerer man, at opsamlingsbeholderen løber over. I så fald skal vandet tørres op med en klud placeret under ribberne. Vandet i fryseboksen skal ligeledes tørres op med en klud. Efter afrimning skal køleboksen tørres med en klud og tilsluttes igen, hvorefter fødevarerne kan lægges ind igen. De bør dog vente til den følgende dag med at fryse isterninger.

Skub metalreflektoren til den ene side, og træk lampeafdækningen bagud. Udskift pæren, og skub afdækningen på plads igen. En ny maks. 10-watts pære fås i enhver servicebutik.

10. Vending af lågeophængningen, (figur 6) Døren kan hængsles om, så den åbner den andne vej, ved at gennemføre følgende trin: Afbryd strømtilførslen Læg køleboksen forsigtigt på bagsiden Fjern det nederste hængsel og tag lågen af ‚ Fjern de to øverste skruer til venstre og løsn dækpladen ved at trække den fremefter ƒ Løsn det øverste hængsel og montér det på den modsatte side Tag hængselbolten ud og skru den ind nedefra Indsæt dækpladen i det øverste højre hjørne ved at trykke den ind og fastgøre den med de to skruer Sæt lågen på den øverste hængselbolt og montér det nederste hængsel Kontrollér, at lågen kan bevæge sig frit, og at dørtætningen sidder rigtigt.

11. Udskiftning af det dekorative lågepanel, (figur 7-9) Fjern de to skruer (1) fra lågens øverste hængsel. Træk lågen væk fra huset sammen med hængslet, og træk

9. Udskiftning af elpæren installeret)

Hvis det er nødvendigt at skifte elpæren, skal De trække stikket ud og dernæst gøre følgende:

DK lågen opad, så den glider af den nederste hængselbolt (2-3). Fjern skruerne (4), og træk rammekanten af (5). Lemp det dekorative panel (6) ud af lågens ramme, og sæt det nye panel i (7), så panelets øvre kant løber helt parallelt med rammens øvre kant. Det er lidt nemmere at sætte et nyt panel i rammens øverste kant, når der skæres ca. 5 x 5 mm af de to hjørner (8). Sæt rammens kant (5) på plads igen, og fastgør den med skruerne. Placér lågen på det nederste hængsel (9), lad det øverste hængsel glide ind i åbningen, skub lågen mod huset, og fastgør den med de to skruer (11).

12. Udskiftning af fødderne

Hvis De gerne vil installere minikøleboksen, får De ikke brug for fødderne på 40 mm. Når De har fjernet fødderne på 40 mm, kan De fastgøre fødderne på 12 mm, som findes inden i fødderne på 40 mm, til de forreste og bageste fastgøringspunkter. Fødderne på 40 mm og de 4 resterende skruer skal gemmes til senere brug.

13. Samling af dørhåndtag

14. Kundeservice Inden De ringer til en servicetekniker, skal De foretage følgende enkle test: Er der strømsvigt? Kontrollér sikringerne. Er stikket sat rigtigt i stikkontakten, og er strømmen tilsluttet? Kontrollér stikkontakten ved at tilslutte et andet elektrisk apparat som f.eks. en bordlampe. Er termostaten indstillet korrekt? (normalt 3 eller 4). Har lågen ikke været lukket ordentligt med det resultat, at temperaturen inden i køleboksen er steget for hurtigt? Er køleboksen placeret på en plan overflade? Har ventilationen været blokeret? Hvis køleboksen stadig ikke fungerer tilfredsstillende, efter at De har kontrolleret alle ovenstående punkter, skal De kontakte den nærmeste servicetekniker. Beskriv problemet, angiv hvilken model det drejer sig om, og oplys produkt- og serienummeret. (Oplysninger om modellen og produkt- og serienummeret finder De på typeskiltet øverst til venstre i det indvendige rum.) Dette køleskab* er udstyret med overophedningsbeskyttelse. En autoriseret servicetekniker kan undersøge, om denne er blevet udløst eller ej. I tilfælde af at der opstår en fejl, skal De kontakte det nærmeste servicecenter - se den lokale telefonbog.

525g NH3 +H2O EA 3200 EA 0600 EA 0601 EA 0602 EA 3255 EBP MF20-60 60 liter 220 - 240V (AC) 115W 1,4 kWh/24h N 540g NH3 +H2O

15.1 Tilslutning til netstrøm Køleboksen må kun bruges med den nominelle netspænding, som er vist på typeskiltet. Stikproppen skal sættes i en stikkontakt, som er jordforbundet i overensstemmelse med gældende regler. Alt elarbejde, der kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker eller en anden kvalificeret person. Producenten fraskriver sig ethvert ansvar, hvis disse sikkerhedsforskrifter ikke overholdes. Elektriske krav Inden De tænder for køleboksen, skal De kontrollere, at netspændingen er den samme, som er angivet på køleboksens typeskilt.

16. Information om miljøbeskyttelse Køleboksen indeholder ikke nogen form for CFC/HCFC. Ammoniak (naturlig brint- og kvælstofforbindelse) bruges som kølemiddel i køleren. Det ozonvenlige stof cyclopentan aktiveres som drivmiddel for PU-skumisoleringen. Der anvendes natriumchromat til korrosionsbeskyttelse (i en koncentration på mindre end 2% i kølervæsken).

17. Genbrug Efter at De har pakket køleboksen ud, skal De aflevere emballagematerialet på det lokale genbrugscenter. Når køleboksen skal bortskaffes, skal den afleveres hos et specialiseret genbrugscenter, der genindvinder de brugbare materialer. Resten destrueres på forsvarlig vis. Dette produkt overholder følgende EØF-direktiver: LVD-direktiv 73/23/EØF med senere ændringer 90/683/EØF EMC-direktiv 89/336/EØF
