BRUGSANVISNING VC3 PREMIUM KARCHER

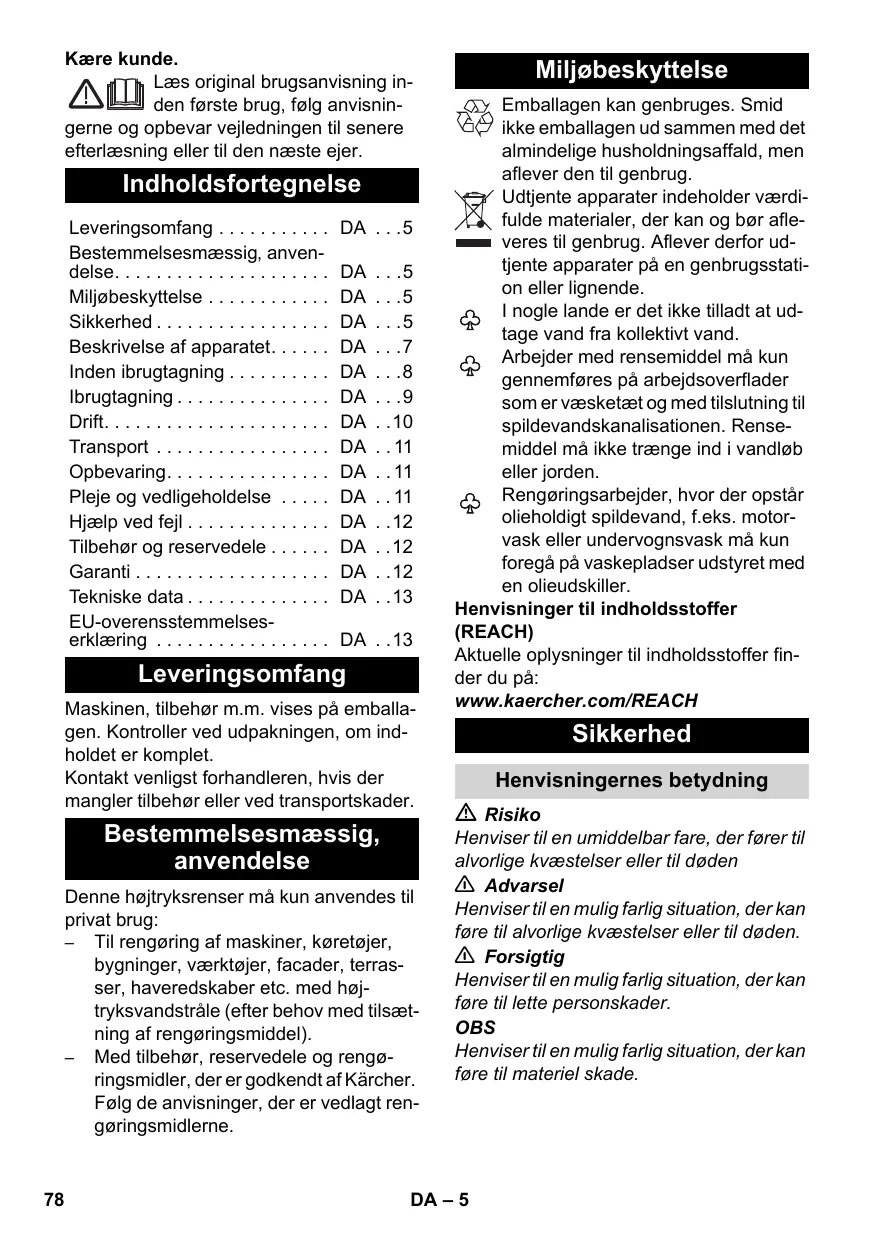

Læs original brugsanvisning in- den første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Leveringsomfang ..... DA ...5

Bestemmelsesmæssig, anvendelse. DA ...5

Beskrivelse af apparatet..... DA ...7

Inden ibrugtagning ..... DA ...8

Ibrugtagning ..... DA ...9

Drift. DA ..10

Transport DA ..11

Opbevaring. DA ..11

Hjælp ved fejl ..... DA ..12

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Bestemmelsesmæssig, anvendelse

Denne højtryksrenser må kun anvendes til privat brug:

• Til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, haveredskaber etc. med højtryksvandstråle (efter behov med tilsætning af rengøringsmiddel).
• Med tilbehør, reservedele og rengøringsmidler, der er godkendt af Kärcher. Følg de anvisninger, der er vedlagt rengøringsmidlerne.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

I nogle lande er det ikke tilladt at ud-tage vand fra kollektivt vand.

Arbejder med rensemiddel må kun gennemføres på arbejdsoverflader som er væsketæt og med tilslutning til spildevandskanalisationen. Rense-middel må ikke trænge ind i vandløb eller jorden.

Rengøringsarbejder, hvor der opstår olieholdigt spildevand, f.eks. motorvask eller undervognsvask må kun foregå på vaskepladser udstyret med en olieudskiller.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Henvisningernes betydning

Risiko

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

Advarsel

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

⚠ Forsigtig

Henviser til en mulig farlig situation, der kan føre til lette personskader.

OBS

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på maskinen

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen.

Beskyt maskinen imod frost.

Maskinen må ikke tilsluttes umiddelbart til det offentlige drikkevandsnet.

Elektriske Komponenter

Risiko

■ Rør aldrig ved netstik og stikkontakt med fugtige hænder.
■ Kontroller altid tilslutningsledningen og netstikket for skader, før maskinen tages i brug. En beskadiget tilslutningsledning skal omgående udskiftes af en autoriseret kundeserviceafdeling/el-installatør. Anvend ikke maskinen, hvis nettilslutningsledningen er beskadiget.
Alle strømførende dele i arbejdsområdet skal være beskyttet mod strålevand.
Stikket og koblingen af forlængerledninger skal være vandtæt og må ikke ligge i vand. Koblingen må ej heller ligge på jorden. Det anbefales at bruge kabeltromler, der sikrer, at stikkontakterne er mindst 60 mm over jorden.
■ Undgå at køre over, klemme, rive eller lign. i net- eller forlængerledninger, da dette ødelægger eller beskadiger dem. Beskyt netledningerne mod varme, olie og skarpe kanter.

⚠ Advarsel

■ Maskinen må kun sluttes til vekselstrøm. Spændingen skal svare til angivelsen på typeskiltet.
■ Maskinen skal altid tilsluttes et elektrisk stik, der er installeret af en el-installatør iht. IEC 603064.
■ Uegnede el-forlængerledninger kan være farlige. Benyt udelukkende hertil godkendte og mærkede el-forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2.5 mm²:

■ Træk altid forlængerledningen helt af kabeltromlen.
■ Af sikkerhedsgrunde anbefaler vi principielt at maskinen anvendes over et fejlstrømsrelæ (max. 30 mA).

Sikker brug

Risiko

■ Kontroller inden enhver ibrugtagning, om vigtige komponenter som højtryksslange, håndsprøjtepistol og sikkerhedsudstyr evt. er beskadiget. Udskift straks beskadigede komponenter. Anvend ikke maskinen, hvis nogle af komponenterne er beskadiget.
■ Ret ikke strålen mod Dem selv eller andre for at rengøre tøj eller skotøj.
■ Spul ikke genstande, der indeholder sundhedsskadelige stoffer (f.eks. asbest).
Dæk/dækventiler kan blive beskadiget og punktere ved brug af højtryksstrålen. Første tegn herpå er, at dækkene ændrer farve. Beskadigede dæk/dækventiler er livsfarlige. Hold mindst 30 cm stråleafstand ved rengøringen!
■ Emballagefolie skal holdes fjern fra børn, kvælningsfare!

⚠ Advarsel

Højtryksrenseren må ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen.
■ Apparatet er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fysiske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab med mindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i apparatets håndtering og de evt. resulterende farer.
■ Børn må ikke lege med apparatet.
■ Børn skal være under opsyn for at sørge for, at de ikke leger med maskinen.
Brugeren skal anvende højtryksrenseren iht. dens anvendelsesformål. Han skal tage hensyn til lokale forhold og holde øje med, om der er personer i nærheden, när han arbejder med aggregatet.

■ Højtryksslanger, armaturer og tilkoblinger er vigtige for aggregatets sikkerhed. Benyt udelukkende de af producenten anbefalede højtryksslanger, armaturer og tilkoblinger.
■ Maskinen må ikke bruges hvis andre personer er i rækkevidde, med mindre de bruger beskyttelsesdragter.
■ Maskinen er udviklet til brug af de rengøringsmidler, der leveres og anbefales af producenten. Brug af andre rengøringsmidler eller kemikalier kan påvirke maskinens sikkerhed negativt.

⚠ Forsigtig

Ved længere arbejdspauser sluk maskinen ved hovedkontakten / maskinens kontakt eller træk netstikket.
■ Hold mindst 30 cm stråleafstand ved rengøring af lakerede overflader for at undgå lakskader.
■ Lad aldrig damprenseren være uden opsyn, mens den er i drift.
■ Apparatet må ikke bruges ved temperaturer under 0 °C.

Andre farer

Risiko

■ Brændbare væsker må ikke sprøjtes.
■ Opsug aldrig opløsningsmiddelholdige væsker eller ufortyndede syrer og opløsningsmidler! Herunder hører f.eks. benzin, farvefortynder og fyringsolie. Sprøjtetågen er meget let antændelig, eksplosiv og giftig. Undgå brug af acetone, ufortyndede syrer og opløsningsmidler, da disse angriber maskinens materialer.

Det er forbudt at bruge højtryksrenseren i områder, hvor der er eksplosionsfare.

■ Overhold de gældende sikkerhedsforskrifter ved anvendelse af højtryksrenseren i fareområder (f.eks. tankstationer).

Personligt beskyttelsesudstyr

Bær passende sikkerhedstøj og beskyttelsesbriller som værn mod vand eller snavs, der sprøjter bagud.

Stabilitet

⚠ Forsigtig

Inden der arbejdes med eller ved maskinen, skal det sikres, at maskinen står stabilt for at forhindre ulykker eller beskadigelser/kvæstelser ved at maskinen vælter.

→ Maskinens stabilitet er garanteret, hvis den sættes på en plan overflade.

Sikkerhedsanordninger

⚠ Forsigtig

Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås.

Afbryder

Hovedafbryderen forhindrer et utilsigtet brug af maskinen.

Låseanordning på håndsprøjtepistolen

Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start.

Overstrømsventil med trykafbryder

Overstrømsventilen forhindrer, at det maksimalt tilladte tryk overskrides. Hvis pistolgrebet slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen.

Beskrivelse af apparatet

I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskelle i leveringen (se emballagen).

Se hertil figurerne på siderne!

1 Tilkoblingsdel til vandforsyning
2 Opbevaring til håndsprøjtepistolen
3 Vandtilslutning med integreret si
4 Hovedafbryder „0/OFF“ / „I/ON“
5 Højtryksslange
6 Doseringsregulering til rensemiddel
7 Opbevaring til håndsprøjtepistolen
8 Højtryks-slangetrommel
9 Transportgreb
10 Håndsving til slangerullen

11 Opbevaring Plug 'n' Clean rensemiddeldunk med tilslutning for rensemiddel

13 Opbevaringskrog til strømledningen

14 Strømledning med netstik

15 Plug 'n' Clean rensemiddeldunk med dæksel

16 Tranporthjul

17 Håndsprøjtepistol

18 Låseanordning på håndsprøjtepistolen

19 Knap til at adskille højtryksslangen fra håndsprøjtepistolen.

Til de mest almindelige rengøringsop-gaver. Arbejdstrykket kan reguleres trinløst imellem "Min" og "Max". I stilling "Mix" kan rengøringsmidlet doseres. Til omstilling af arbejdstrykket giver du slip for håndsprøjtepistolen og drejer strålerøret til den ønskede position.

21 Strålerør med rotordyse Til svære tilsmudsinger

Egnet til arbejde med rensemidler.

23 Roterende vaskebørste

Egnet til arbejde med rensemidler. Særlig egnet til rengøring af biler.

24 Skumdyse med rensemiddelbeholder Rensemiddel suges ind fra beholderen og der opstår et effektivt rensemiddelskum.

\*\* Ikke inkluderet i leveringen

25 Vandtilførselsslange

Brug en vævforstærket vandslange med en gængs kobling. Diameter mindst 1/2 tomme, hhv. 13 mm; Længde mindst 7,5 m.

Inden ibrugtagning

Montering af tilbehør

Se hertil figurerne på siderne!

Løse komponenter, som er vedlagt maskinen, skal før brugen m

Montering af hjulene

Figur A

→ Tryk hjulene ind i holderen.
→ Hjulene sikres med vedlagte propper. Hold øje med proppens orientering!

Montering af opbevaring til håndsprøjtepistolen

Figur B

→ Den nederste holder sættes ind i åbningen og skubbes fremad indtil den går i hak.
→ Den øverste holder sættes ind og trykkes nedad til anslaget.

Montering af opbevaringskrogen til strømledningen

Figur C

→ Opbevaringskrogen trykkes ind indtil den går i hak i øverste position.

Montering af transportgrebet

Hertil bruges de 2 vedlagte skruer og en stjerneskruetrækker PH 2.

Figur D

→ Transportgrebet skubbes ind i føringen og sikres med 2 skruer.

Montering af doseringsregulering til rensemiddel

Hertil bruges de 2 vedlagte skruer og en stjerneskruetrækker PH 2.

Figur E

→ Begge rensemiddelslanger sættes på tilslutningerne.
→ Doseringsreguleringen sættes på og sikres med 2 skruer.

Bemærk: Vær især opmærksom på, at doseringsreguleringen sidder rigtig fast i huset.

Monter højtryks-slangetrommel

Figur F

→ Den frie ende af den opviklede højtryksslange skubbes gennem åbningerne på doseringsreguleringen.
→ Slangetromlen sættes ind i transport-grebets holder.
→ Håndsvingets akser sættes ind i føringerne.
→ Fikseringspladen sættes på og sikres med 2 skruer.
→ Tilslutningsniplen fra den korte høj-tryksslange trykkes ind i messingholderen og sikres med klemmen.
Bemærk: Tag hensyn til den rigtige orientering af tilslutningsstykket.

Forbind sprøjtepistolen med højtryksslangen

Figur G

→ Skru højtryksslangen ind i håndsprøjtepi- stolen indtil det kan høres at den går i hak.
Bemærk: Tag hensyn til den rigtige orientering af tilslutningsstykket.
Kontroller om forbindelsen er sikker ved at trække i højtryksslangen.

Vandforsyning

OBS

Forureninger i vandet kan beskadige højtrykspumpen og tilbehøret. For at beskytte maskinen anbefales brug af KÄRCHER-vandfilter (specialtilbehør, bestillingsnummer 4.730-059).

Se typeskilt/tekniske data for tilslutningsværdier

Læg mærke til vandforsyningsselskabets reglementer.

Vandforsyning fra vandledning

Advarsel

Ifølge de gældende love, må maskinen aldrig anvendes på drikkevandsnettet uden en systemseparator. Der skal anvendes en velegnet systemseparator fra Kärcher eller en alternativ systemseparator ifølge EN 12729 type BA.

Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen. Figur H

→ Skru den medfølgende koblingsdel på højtryksrenserens vandtilslutning.

Opsugning af vand fra åbne beholdere

Denne højtryksrenser er sammen med KÄRCHER-sugeslangen med kontraventil (ekstratilbehør, bestillingsnr. 4.440-238) beregnet til opsugning af overfladevand, som f.eks vand af regntønder eller damme (max. opsugningshøjde, se tekniske data).

→ Sugeslangen skal fyldes med vand.
→ Skru sugeslangen på maskinens vandtilslutning og hæng den i vandkilden (f.eks. regntønde).

Ibrugtagning

OBS

Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maskinen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl".

Figur I

→ Rul højtryksslangen fra slangetromlen. Herved skal transportgrebet holdes imod.

Bemærk: Hvis håndsvinget er i en sikret position skal svinget først klappes op.

→ Sæt vandtilløbsslangen på vandtillsutningens kobling.

Bemærk: Tilførselsslangen leveres ikke med.

→ Slut vandslangen til vandforsyningen.

→ Åbn for vandhanen.

→ Sæt netstikket i en stikdåse.

→ Stil hovedafbryderen på "I/ON".

→ Brug håndsprøjtepistolens greb.

→ Højtryksrenseren tændes ved at trække i grebet.

Maskinen skal køre (max. 2 minutter), indtil vandet strømmer ud af håndsprøjtepistolen uden bobler.

→ Slip pistolgrebets håndtag.

Bemærk: Hvis der gives slip for grebet, afbrydes maskinen igen. Højtrykket opretholdes i systemet.

→ Brug håndsprøjtepistolens greb.

Drift

Risiko

Pga. den vandstråle, der kommer ud af højtryksdysen, stødes pistolgrebet bagud.

Sørg for at stå godt og hold godt fast i pistolgrebet og strålerøret.

Risiko

Højttryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen.

OBS

Bildæk, lakeringer eller følsomme overflader af træ må ikke renses med snavsfræseren, fare for beskadigelse.

OBS

Fare for lakskader

Ved arbejder med vaksebørste, skal den være fri for tilsmudsninger eller andre partikler.

Figur J

Strålerør sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning.
→ Brug håndsprøjtepistolens greb.
→ Højtryksrenseren tændes ved at trække i grebet.

Arbejde med rensemidler

Risiko

Brug af forkerte rengøringsmidler eller kemikalier kan påvirke maskinens sikkerhed. Brug udelukkende rense- og plejemidler fra KÄRCHER til den pågældende rengøringsdopgave, da disse produkter er specielt udviklet til deres maskine. Brugen af andre rense- og plejemidler kan føre til hurtigere slitage og ophør af garantikravene. Informer dig venligst ved din forhandler eller rekvirer direkte informationer hos KÄRCHER.

Risiko

Forkert anvendelse af rengøringsmidler kan forårsage alvorlige kvæstelser eller forgiftninger.

Ved brug af rensemidler skal der tages hensyn til sikkerhedsdatabladet af rense-middelproducenten, især henvisningerne til personlige værnemidler.

Anvisninger til rensemiddel: Til disse maskiner kan de gængse KÄRCHER rensemidler købes klar til brug i Plug 'n' Clean rensemiddeldunk med dæksel. På den måde bortfalder den generende omfyldning, hhv. påfyldning.

Figur K

→ Fjern dækslet fra Plug 'n' Clean rensemiddeldunken og tryk rensemiddeldunken med åbningen nedad i tilslutningen for rensemiddel.

Figur L

→ Juster opsugningsmængden af rensemiddelopløsningen med doseringsregulatoren til rensemiddel.
→ Brug strålerør med trykregulering (Vario Power).
→ Drej strålerøret til position "Mix". Bemærk: På den måde tilsættes der rensemiddelopløsning til vandstrålen under driften.

Optionel

→ Fyld rensemiddelopløsningen ind i skumdysens rensemiddelbeholder (tag højde for doseringsanvisningen på rensemidlets emballage).

Anbefalet rensemetode

→ Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre).
→ Vask det løsnede snavs af med højtryksstrålen.

Afbrydelse af driften

→ Slip pistolgrebets håndtag.
→ Brug håndsprøjtepistolens greb.
→ Sæt håndsprøjtepistolen i dens holder.
→ Afbryd endvidere maskinen "0/OFF" ved længere arbejdspauser (mere end 5 minutter).

Efter brug

⚠ Forsigtig

Højtryksslangen må kun adskilles fra håndsprøjtepistolen eller maskinen, hvis systemet er uden tryk.

OBS

Hvis tilløbs- og højtryksslangen adskilles efter driften kan der dryppe varmt vand.

→ Træk Plug 'n' Clean rensemiddeldunken ud af holderen og luk den med dækslet. Til opbevaring sættes den 180° drejet ind i holderen.
→ Slip pistolgrebets håndtag.
→ Sluk maskinen "0/OFF".
→ Luk vandhanen.
→ Tryk på pistolgrebet for at fjerne det tryk, der er i systemet.
→ Brug håndsprøjtepistolens greb.
→ Træk netstikket ud af stikkontakten.
→ Adskil maskinen fra vandforsyningen.

Transport

⚠ Forsigtig

Tag hensyn til maskinens vægt til transporten (se tekniske data) for at undgå ulykker og personskader.

Manuel transport

→ Træk maskinen i transportgrebet.

Transport i køretøjer

→ Før liggende transport: Træk Plug 'n' Clean rensemiddeldunken ud af holderen og luk den med dækslet.
→ Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig.

Opbevaring

⚠ Forsigtig

Tag hensyn til maskinens vægt ved udvalget af opbevaringsstedet (se tekniske data) for at undgå ulykker og personskader.

Opbevaring af damprenseren

Inden maskinen opbevares over et længere tidsrum, f.eks. om vinteren, skal der tages hensyn til anvisningerne i kapitel "Pleje".

→ Stil fejemaskinen på et plant underlag.

→ Tryk på håndsprøjtepistolens skilleknap og adskil højtryksslangen fra håndsprøjtepistolen.
→ Sæt håndsprøjtepistolen i dens holder.
→ Strålerøret skal gå i hak i opbevaringsstedet.

Figur M

→ Højtryksslange opvikles på slangerullen: Slangerullens krumtap klappes ud, drejes med uret og krumtappen klappes sammen igen.
→ Opbevar strømledningen og tilbehøret på maskinen.

Frostbeskyttelse

OBS

Ikke fuldstændig tømte maskin- eller tilbehørsdele kan ødelægges af frost. Tøm maskin- og tilbehørsdele fuldstændig og frostsikre dem.

For at undgå skader:

→ Adskil maskinen fra vandforsyningen.
→ Tag strålerøret af pistolgrebet.
→ Tænd kort for højtryksrenseren (1/ON), tryk på pistolgrebets håndtag, indtil der ikke kommer mere vand ud (ca. 1 min.).
→ Sluk for renseren
→ Maskinen og alt tilbehør opbevares i et frostfrit rum.

Fare for elektrisk stød. Før alle service- og vedligeholdelsesarbejder skal maskinen af-brydes og stikket trækkes ud.

Pleje

Inden længere tids opbevaring, f.eks. om vinteren:

Figur N

→ Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand.

Vedligeholdelse

Højtryksrenseren er vedligeholdelsesfri.

Hjælp ved fejl

Risiko

Fare for elektrisk stød. Før alle service- og vedligeholdelsesarbejder skal maskinen af-brydes og stikket trækkes ud.

Reparationsarbejder og arbejder på elektriske komponenter skal altid udføres af autoriserede servicefolk.

Ved hjælp af denne oversigt kan De selv af-hjælpe mindre fejl.

Kontakt den autoriserede kundeservice i tvivlstilfælde.

Maskinen kører ikke

→ Maskinen tændes ved at trække i håndsprøjtepistolens greb.
→ Kontroller, at den angivne spænding på typeskiltet stemmer overens med strømkildens spænding.
→ Kontroller nettilslutningskablet for be-skadigelse.

Maskinen starter ikke, motoren brummer

Spændingstab på grund af et svagt strømnet eller hvis der bruges en forlængerledning.

→ Træk først sprøjtepistolens greb ved starten, sæt så afbryderen til "I/ON".

Maskinen kommer ikke op på det nødvendige tryk

→ Kontroller indstillingerne på strålerøret.
→ Kontroller vandforsyningen for tilstrækkelig transportkapacitet.
→ Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand.
→ Afluft højtryksrenseren inden brug. Tænd for maskinen uden strålerør tilsluttet og lad den køre (max. 2 minutter), indtil der kommer vand uden bobler ud af pistolen. Sluk for maskinen og tilslut strålerøret igen.

Kraftige trykudsving

→ Rens højtryksdysen: Fjern snavs fra dyseborehullet med en nål og skyl ved at spule vand fremad.
→ Kontroller den tilløbende vandmængde.

Maskinen er utæt

→ Teknisk betinget er maskinen lidt utæt. Kontakt den autoriserede kundeservice, hvis den er meget utæt.

Rensemiddel bliver ikke indsuget

→ Brug strålerør med trykregulering (Vario Power).
Drej strålerøret til position "Mix".
→ Kontroller indstillingen på doseringsregulatoren til rensemidlet.
→ Kontrollèr, om Plug 'n' Clean rensemiddeldunken sidder i tilslutningen for rensemiddel med åbningen nedad.

Ekstratilbehøret udvider maskinens anvendelsesmuligheder. Nærmere informationer herom fås hos Deres KÄRCHER-forhandler.

Reservedele

Benyt udelukkende originale reservedel fra KÄRCHER. Bag i denne betjeningsvejledning finder De en oversigt over reservedele.

Garanti

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet.

Adresser finder De under:

Spænding	230 V1~50 Hz
Tilslutningseffekt	1,8 kW
Beskyttelsesniveau	IP X5
Beskyttelsesklasse	I
Netsikring (træg)	10 A

Vandtilslutning

Tilførselstryk, maks.	0,8 MPa
Forsyningstemperatur, maks.	40 °C
Forsyningsmængde, min.	9 l/min.
Max. indsugningshøjde	0,5 m
Ydelsesdata
Arbejdstryk	11 MPa
Maks. tilladt tryk	13 MPa
Kapacitet, vand	6,3 l/min.
Transportmængde max.	7,0 l/min.
Kapacitet, rengøringsmiddel	0-0,3 l/min.
Pistolgrebets tilbagestøds-kraft	16 N

Mål og vægt

Længde	349 mm
Bredde	426 mm
Højde	878 mm
Vægt, driftsklar med tilbehør	15,3 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi	<2,5 m/s2
Usikkerhed K	0,3 m/s2
Lydtryksniveau L_pA	75 dB(A)
Usikkerhed K_pA	3 dB(A)
Lydeffektniveau L_WA + usikkerhed K_WA	92 dB(A)

Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerhedsog sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.180-xxx

Gældende EF-direktiver

2000/14/EF

2004/108/EF

Anvendte harmoniserede standarder

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 89

Garanteret: 92

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

H. Jenner

CEO

S. Reiser

Head of Approbation

Dokumentationsbefuldmægtiget:

S. Reiser

Maskinen skal ikke kobles direkte til den offentlige vannforsyningen.

Elektriske komponenter

⚠️ Fare

→ Maskinen står støtt när den står på et flatt underlag.

21 Strålerør med Rotojet For hardnakket smuss

\* Ekstra tilbehør

22 Vaskebørste

23 Roterende vaskebørste

\*\* Leveres ikke som standard

25 Vanntilførselslange

Du trenger de to vedlagte skruene og en skrutrekker med krysspor PH 2.

Figur D

Du trenger de to vedlagte skruene og en skrutrekker med krysspor PH 2.

Figur E

Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen.

Figur H

Anvendte overensstemmende normer

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Anvendt metode for samsvarsvurdering

Hänvisningarnas betydelse

⚠️ Fara

14 Nätkabel med nätkontakt
