NÁVOD K OBSLUZE VC3 PREMIUM KARCHER

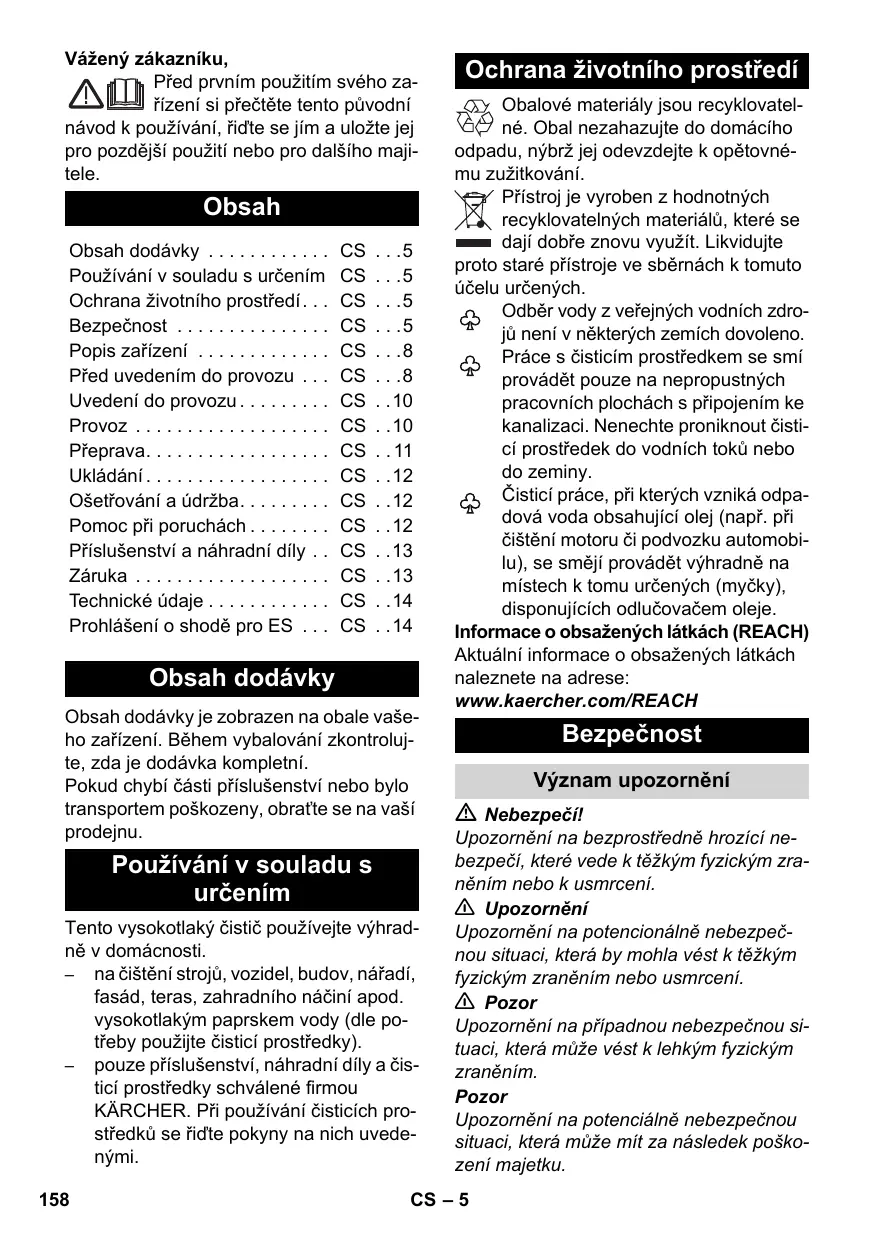

Před prvním použitím svého za- řízení si přečtěte tento původní návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obsah

Obsah dodávky CS ...5
Používání v souladu s určením CS ...5
Ochrana životního prostředí... CS ...5
Bezpečnost CS ...5
Popis zařízení . . . . . . . . . . CS ...8
Před uvedením do provozu ... CS ...8
Uvedení do provozu.... CS ..10
Provoz CS ..10
Přeprava.... CS ..11
Ukládání.... CS ..12
Ošetřování a údržba. . . . . . . . CS ..12
Pomoc při poruchách ..... CS ..12
Příslušenství a náhradní díly .. CS ..13
Záruka CS .13
Technické údaje . . . . . . . . . . CS ..14
Prohlášení o shodě pro ES ... CS ..14

Obsah dodávky

Obsah dodávky je zobrazen na obale vašeho zařízení. Během vybalování zkontrolujte, zda je dodávka kompletní.

Pokud chybí části příslušenství nebo bylo transportem poškozeny, obrat'te se na vaší prodejnu.

Používání v souladu s určením

Tento vysokotlaký čistič používejte výhradně v domácnosti.

• na čištění strojů, vozidel, budov, nářadí, fasád, teras, zahradního náčiní apod. vysokotlakým paprskem vody (dle potřeby použijte čisticí prostředky).
• pouze příslušenství, náhradní díly a čisticí prostředky schválené firmou KÄRCHER. Při používání čisticích prostředků se říd'te pokyny na nich uvedenými.

Ochrana životního prostředí

Obalové materiály jsou recyklovatel- né. Obal nezahazujte do domácího du, nýbrž jej odevzdejte k opětovné- užitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.

Odběr vody z veřejných vodních zdrojů není v některých zemích dovoleno.

Práce s čisticím prostředkem se smí provádět pouze na nepropustných pracovních plochách s připojením ke kanalizaci. Nenechte proniknout čistící prostředek do vodních toků nebo do zeminy.

Čisticí práce, při kterých vzniká odpadová voda obsahující olej (např. při čištění motoru či podvozku automobilu), se smějí provádět výhradně na místech k tomu určených (myčky), disponujících odlučovačem oleje.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.

⚠ Upozornění

Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.

⚠ Pozor

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

Pozor

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné.

Přístroj chraňte před mrazem.

Přístroj nesmí být připojen přímo k veřejné vodovodní síti.

Elektrické komponenty

⚠️ Nebezpečí!

Nikdy se nedotýkejte síťové zástrčky ani zásuvky vlhkýma rukama.
Před každým zahájením provozu zkontrolujte, zda nejsou síťový kabel a síťová zástrčka poškozeny. Poškozený síťový kabel nechte neprodleně vyměnit autorizovaným zákaznickým servisem/odborným elektrikářem. Zařízení s poškozeným síťovým kabelem neuvádějte do provozu.
■ Veškeré části přístroje, kterými je veden el. proud, musí být chráněny před stříkající vodou.
Sítová zástrčka a spojka prodlužovacího vedení musejí být vodotěsné a nesmějí ležet ve vodě. Spojka nesmí dále leže na podlaze. Doporučujeme používat kabelové bubny, které zaručují, že se zásuvky nacházejí nejméně 60 mm nad zemí.
■ Dbejte na to, aby nedošlo k poručení nebo poškození sítového či prodlužovacího kabelu následkem přejetí, skřípnutí, tahání nebo následkem podobných činností. Sítové vedení chraňte před žárem, olejem a ostrými hranami.

⚠ Upozornění

■ Přístroj zapojujte pouze k přípojkám se střídavým proudem. Napětí musí být shodné s údaji o napětí na typovém štítku přístroje.
■ Přístroj smí být zapojen jen k takové el. přípojce, která byla zabudována odborným elektrikářem v souladu s normou IEC 60364.

Nevhodná elektrická prodlužovací vedení mohou být nebezpečná. V otevřených prostorách používejte jen taková elektrická prodlužovací vedení, která jsou k tomuto účelu schválena a odpovídajícím způsobem označena a mají dostatečný průřez: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²:

■ Prodlužovací vedení vždy kompletně odmotejte z kabelového bubnu.

■ Z bezpečnostních důvodů zásadně doporučujeme provozovat zařízení přes ochranný spínač proti zbytkovému proudu (max. 30 mA).

Bezpečné zacházení

⚠️ Nebezpečí!

Důležité komponenty jako vysokotlaká hadice, ruční stříkací pistole a bezpečnostní vybavení zkontrolujte před každým použitím, zda nejsou poškozené. Poškozené komponenty ihned vyměňte. Přístroj s poškozenými komponenty neuvádějte do provozu.
Vysokotlakým vodním paprskem nikdy nemiřte na jiné osoby ani na sebe za účelem očištění oděvu či obuvi.
Nikdy nestříkejte na předměty obsahu-jící zdraví škodlivé látky (např. azbest).
Pneumatiky automobilů/ventily pneumatik mohou být vysokotlakým paprskem poškozeny a prasknout. Prvním příznakem takového poškození je zabarvení pneumatiky. Poškozené pneumatiky/ventily pneumatik jsou životu nebezpečné. Při čištění dodržujte vzdálenost paprsku vody nejméně 30 cm!
■ Balicí fólie uchovávejte mimo dosah dětí, hrozí nebezpečí udušení!

⚠ Upozornění

■ S přístrojem nesmí pracovat děti nebo osoby, které nebyly seznámeny s návo-dem k jeho použití.
■ Toto zařízení není určeno k tomu, aby je používaly osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověře-

né zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet a uvědomují si nebezpečích, která s používáním přístroje souvisí.

■ Není dovoleno, aby si děti s přístrojem hrály.
■ Na děti je třeba dohlížet, aby bylo zajiš-těno, že si se zařízením nebudou hrát.
■ Uživatel musí přístroj používat dle určení. Při práci s přístrojem je uživatel povinen dbát místních podmínek a brát ohled na osoby nacházející se okolí.
■ Vysokotlaké hadice, armatury a spojky jsou důležité pro bezpečnost přístroje. Používejte pouze vysokotlaké hadice, armatury a spojky doporučené výrobcem.
■ Přístroj nepoužívejte, pokud se v dosahu nacházejí jiné osoby, které nemají ochranný oděv.
Tento přístroj byl koncipován pro použití jen takových čisticích prostředků, které jsou dodávány, resp. doporučeny autorizovaným distributorem. Použití jiných čisticích prostředků či chemikálií by mohlo mít negativní vliv na bezpečnost přístroje.
■ Při delších pracovních přestávkách vypněte stroj hlavním vypínačem / vypínačem na přístroji nebo odpojte síťovou zástrčku.
Při čištění lakovaných povrchů dodržujte minimální vzdálenost 30 cm, abyste zabránili poškození plochy.
Nikdy prístroj nenechávejte bez dozoru, je-li v provozu.
■ Zařízení neprovozujte při teplotách po 0 °C.

⚠ Pozor

Jiná nebezpečí

⚠️ Nebezpečí!

■ K postřiku nepoužívejte hořlavé tekutiny.
Nikdy nenasávejte kapaliny obsahující rozpouštědla nebo neředěné kyseliny a rozpouštědla! To jsou také např. benzín, ředidla na barvy nebo topný olej. Postříková mlha je vysoce vznětlivá, vý-

bušná a jedovatá. Nepoužívejte aceton, neředěné kyseliny a rozpouštědla, protože mohou poškodit materiál, z něhož je přístroj vyroben.

■ Provoz v prostředí s nebezpečím výbuchu je zakázáno.
■ Používáte-li přístroj v nebezpečných prostorách (např. čerpací stanice), je nezbytné dodržovat příslušné bezpečnostní předpisy.

Osobní ochranné prostředky

Za účelem ochrany před odstřikující vodou či nečistotami noste při práci s čističem ochranný oděv a ochranné brýle.

Stabilita

⚠ Pozor

Před všemi činnostmi na nebo s přístrojem zajistěte stabilitu přístroje, aby bylo zabrá-něno poraněním nebo poškozením násled-kem překlopení přístroje.

→ Stabilita přístroje je zajištěna, pokud přístroj stojí na rovné ploše.

Bezpečnostní prvky

⚠ Pozor

Bezpečnostní zařízení slouží k ochraně uživatele a nesmějí být měněny či obcházeny.

Přístrojový spínač

Vypínač na zařízení zabraňuje zařízení v nahodilému provozu.

Zajištění ruční stříkací pistole

Pojistné ústrojí blokuje páčku ruční stříkací pistole a brání nahodilému spuštění zařízení.

Přepadový ventil s tlakovým spínačem

Přepadový ventil brání překročení přípustného pracovního tlaku.

Uvolněním páčky na ruční stříkací pistoli vypne tlakový spínač čerpadlo a vysokotlaký vodní paprsek se přeruší. Přitažením páčky se čerpadlo opět zapne.

Popis zařízení

V provozní příručce je popsáno maximální vybavení. V závislosti na modelu se liší obsah dodávky (viz obal).

Ilustrace najdete na rozkláda- cí stránce!

1 Spojovací element pro přívod vody
2 Uložení pro ruční stříkací pistoli
3 Vodní přípojka s integrovaným sítkem
4 Vypínač na přístroji "0/OFF" / "I/ON"
5 Vysokotlaká hadice
6 Dávkovací regulátor čisticího prostředku
7 Uložení pro ruční stříkací pistoli
8 Buben na vysokotlaké hadice
9 Přepravní držadlo

10 Ruční klika na hadicový buben

11 Plug 'n' Clean nádoby s čisticím prostředkem s připojením pro čisticí prostředek

12 Uložení pro stříkací trubku

13 Držák pro vedení do sítě

14 Sít'ové napájecí vedení se zástrčkou

15 Plug 'n' Clean nádoby s čisticím prostředkem se závěrným víkem

16 Přepravní kolo

17 Ruční stříkací pistole

18 Zajištění ruční stříkací pistole

19 Tlačítko k oddělení vysokotlaké hadice od ruční stříkací pistole

20 Používejte ocelovou trubku s regulací tlaku (Vario Power)

Pro obvyklé čištění. Pracovní tlak lze nastavit stupňovitě mezi „Min“ a „Max“. V poloze "Mix" je možné provádět přídavné dávkování čisticího prostředku. Chcete-li nastavit pracovní tlak, povolte páčku na ruční stříkací pistoli a stříkací trubku natočte do požadované polohy.

21 Vysokotlaká trubka s frézou na nečistoty Pro těžká znečištění

* Dodatečné příslušenství

22 Mycí kartáč
Hodí se pro práci s čisticími prostředky.
23 Rotující mycí kartáč
Hodí se pro práci s čisticími prostředky. Zvláště vhodná k čištění automobilů.

24 Pěnová tryska s nádobou na čisticí prostředek
Čisticí prostředek je odsáván z nádoby a vzniká silná čisticí pěna.

** Není součástí dodávky

25 Přívodní hadice vody

Používejte vodní hadici vyztuženou tkaninou vybavenou obvyklou spojkou.

Průměr alespoň 13 mm (1/2 palce); délka alespoň 7,5°m.

Před uvedením do provozu

Montáž příslušenství

Ilustrace najdete na rozkládací stránce!

Před uvedením do provozu namontujte díly volně přiložené k zařízení.

Montáž koleček

ilustrace A

→ Zatlačte kola do úchytů.
→ Zajistěte kola pomocí přiložených zátek. Dbejte na směr umístění zátky!

Montáž ukládacího místo pro ruční stříkací pistoli

ilustrace B

→ Nasad'te spodní držák do drážek a zasuňte směrem dopředu. Uslyšíte, jak držák zaskočí.
→ Nasad'te horní držák a tlačte dolů až na doraz.

Montáž držáku pro vedení do sítě

ilustrace C

→ Držák zatlačte a zajistěte v horní poloze.

Montáž přepravní rukojeti

Potřebovat budete 2 přiložené šrouby a křížový šroubovák PH 2.

ilustrace D

→ Zasuňte přepravní rukojeť do drážky a pomocí 2 šroubů ji zajistěte.

Montáž dávkovacího regulátoru čisticího prostředku

Potřebovat budete 2 přiložené šrouby a křížový šroubovák PH 2.

ilustrace E

→ Nasad'te obě hadice pro čisticí prostředek na přípojky.
→ Nasad'te regulátor dávkování a pomocí dvou šroubů jej upevněte.
Upozornění: Při montáži je nezbytné, abyste dbali na upevnění spony regulátoru dávkování do příslušných drážek na tělese zařízení.

Montáž bubnu na vysokotlaké hadice

ilustrace F

→ Volný konec navinuté vysokotlaké hadice protáhněte drážkami na regulátoru dávkování.
→ Buben na hadice nasad'te do úchytů na přepravní rukojeti.
→ Osu kliky zasuňte do drážek.
→ Nasad'te upevňovací desku a zajistěte pomocí 2 šroubů.
→ Připojovací kolík krátké vysokotlaké hadice zatlačte do mosazného úchytu, a zajistěte pomocí svorky.
Upozornění: Dbejte na správné seřízení připojovací matice.

Vysokotlakou hadici připojte k ruční stříkací pistoli

ilustrace G

→ Zasuňte vysokotlakou hadici do ruční stříkací pistole tak, aby slyšitelně za- skočila.

Upozornění: Dbejte na správné seřízení připojovací matice.

Prověřte bezpečné spojení tahem za vysokotlakou hadici.

Přívod vody

Pozor

Nečistoty ve vodě mohou poškodit vysokotlaké čerpadlo a příslušenství. Na ochranu doporučujeme použití vodního filtru KÄRCHER (zvláštní příslušenství, obj. číslo 4.730-059).

Hodnoty připojení viz typový štítek, resp. Technické údaje.

Dbejte pokynů příslušné místní organizace zajišťující zásobování vodou.

Zásobování vodou z přívodu vody

⚠ Upozornění

Podle platných předpisů nesmí být zařízení nikdy provozováno na vodovodní síti bez systémového oddělovače. Jedná se o vhodný systémový oddělovač firmy KÄRCHER nebo alternativně systémový oddělovač odpovídající normě EN 12729 typ BA.

Voda, která protekla systémovým děličem, již nesplňuje požadavky pro pitnou vodu.

Pozor

Systémový oddělovač připojujte vždy k přívodu vody nikoliv přímo k přístroji. ilustrace H

→ Spojku našroubujte na vodovodní přípojku zařízení.

Nasávání vody z otevřených nádrží

Tento vysokotlaký čistič je díky sací hadici KÄRCHER se zpětným ventilem (zvláštní příslušenství obj. č. 4.440-238) vhodný k nasávání povrchové vody např. z kádí na dešťovou vodu nebo tůní apod. (ohledně max. sací výšky viz technická data).

→ Naplňte sací hadici vodou.
→ Sací hadici našroubujte na vodní přípojku přístroje a zavěste do vodního zdroje (např. kádě na dešťovou vodu).

Uvedení do provozu

Pozor

Chod nasucho po dobu delší než 2 minuty vede k poškození vysokotlakého čerpadla. Pokud přístroj během 2 minut nevytvoří tlak, vypněte jej a postupujte podle pokynů v kapitole „Nápověda při poruchách“. ilustrace

→ Vysokotlakou hadici odviňte zcela z hadicového bubnu. Přidržujte na přepravní rukojeti.
Upozornění: Pokud se kliká nachází v zajištěné poloze, nejprve ji odklopte směrem nahoru.
→ Nasadte hadici přívodu vody na spojku u vodovodní přípojky.
Upozornění: Přívodní hadice není součástí dodávky.
→ Vodní hadici připojte k vodovodní síti.
→ Zcela otevřete vodovodní kohoutek.
→ Zapojte síťovou zástrčku do zásuvky.
→ Zapněte přístroj "I/ON".
→ Odjistěte páčku na stříkací pistoli.
→ Zatáhněte za páčku, zařízení se zapne. Nechte běžet přístroj tak dlouho (max. 2 minuty), až s ruční stříkací pistole vychází voda bez bublinek.
→ Uvolněte stisk páčky na stříkací pistoli. Upozornění: Jestliže se páčka znovu uvolní, zařízení se znovu vypne. Vysoký tlak zůstává v systému zachován.
→ Zajistěte páčku stříkací pistole.

Provoz

⚠️ Nebezpečí!

Vodní paprsek vycházející z vysokotlaké trysky působí na ruční stříkací pistoli reaktivní silou. Zaujměte stabilní postoj a pevně uchopte ruční stříkací pistoli a stříkací trubku.

⚠️ Nebezpečí!

Paprsek vysokého tlaku může být nebezpečný, je-li s ním zacházeno neodborným způsobem. Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné.

Pozor

Nečistěte pneumatiky, lak nebo citlivé povrchy jako dřevo pomocí frézy na nečistoty, hrozí poškození.

Pozor

Nebezpečí poškození laku.

Při práci s čistícím kartáček musí být kartáč zabaven nečistot nebo jiných částic.

ilustrace J

→ Stříkací trubku nasadte na stříkací pistoli a otočením o 90° ji zajistěte.
→ Odjistěte páčku na stříkací pistoli.
→ Zatáhněte za páčku, zařízení se zapne.

Práce s čisticím prostředkem

⚠️ Nebezpečí!

Použití nesprávných čisticích prostředků nebo chemikálií by mohlo ohrozit bezpečnost přístroje.

Při realizaci chystané čisticí úlohy používejte výhradně čisticí a ošetřovací prostředky firmy KÄRCHER, neboť byly vyvinuty speciálně k použití s Vaším zařízením. Použití jiných čisticích a ošetřovacích prostředků může vést k rychlému opotřebení a zániku záručních nároků. Dejte si poradít ve specializovaném obchodě nebo si vyžádejte informace přímo u firmy KÄRCHER.

⚠️ Nebezpečí!

Nesprávné použití čisticích prostředků může mít za následek vážná zranění nebo otravy.

Používáte-li čisticí prostředky musíte dodržovat bezpečnostní list výrobce čisticího

prostředku, zejména upozornění na osobním ochranném vybavení.

Pokyny k práci s čisticím prostředkem: Nejobvyklejší čisticí prostředky KÄRCHER pro tyto přístroje je možné zakoupit již připravené k použití v Plug 'n' Clean nádobě na čisticí prostředek s uzavíracím víkem. Takto se vyhnete zbytečnému přeplňování resp. naplňování.

ilustrace K

→ Sejměte víko Plug 'n' Clean z nádoby na čisticí prostředek a nádobu zasuňte na přípojku pro čisticí prostředek otvorem dolu.

ilustrace L

→ Nasávané množství roztoku čisticího prostředku nastavte dávkovacím regulátorem čisticího prostředku.
→ Používejte ocelovou trubku s regulací tlaku (Vario Power).
→ Stříkací trubku natočte do polohy „Mix“. Upozornění: Tímto způsobem se roztok čisticího prostředku za provozu přimíchává k vodnímu paprsku.

Dodatečná výbava

→ Naplňte nádobu na čisticí prostředek roztokem čisticího prostředku (řídte se pokyny k dávkování na nádobě s čisticím prostředkem).

Doporučovaná metoda čištění

→ Čisticí prostředek úsporně nastříkejte na suchý povrch a nechte působit (ne však zaschnout).
→ Uvolněnou nečistotu opláchněte paprskem vysokého tlaku.

Přerušení provozu

→ Uvolněte stisk páčky na stříkací pistoli.
→ Zajistěte páčku stříkací pistole.
→ Ruční stříkací pistoli zasuňte do uložení pro ruční stříkací pistoli.
→ Při delších přestávkách v práci (přes 5 minut) přístroj ještě vypněte vypínačem „0/OFF“.

Ukončení provozu

⚠ Pozor

Vysokotlakou hadici odpojujte od ruční stříkací pistole nebo od zařízení pouze, pokud v systému není tlak.

Pozor

Při oddělování přívodní nebo vysokotlaké hadice může po provozu z přípojek vytékat teplá voda.

→ Vysuňte Plug 'n' Clean nádobu na čistící prostředek z úchytu a uzavřete víkem. Chcete-li nádrž uskladnit, otočte ji o 180 ° a umístěte do úchytu.
→ Uvolněte stisk páčky na stříkací pistoli.
→ Zařízení vypněte „0/OFF“.
→ Zavřete vodovodní kohoutek.
→ Stiskněte páčku na stříkací pistoli za účelem odstranění zbylého tlaku ze systému.
→ Zajistěte páčku stříkací pistole.
→ Vytáhněte zástrčku ze sítě.
→ Odpojte zařízení od přívodu vody.

Přeprava

⚠ Pozor

Aby bylo zabráněno poraněním nebo nehodám při přepravě, berte ohled na hmotnost přístroje (viz. technické údaje).

Ruční přeprava

→ Přístroj tahejte za přepravní úchyt.

Přeprava ve vozidle

→ Přeprava v poloze na ležato: Vysuňte Plug 'n' Clean nádobu na čisticí prostředek z úchytu a uzavřete víkem.
→ Zajistěte přístroj proti sklouznutí a převrácení.

Ukládání

⚠ Pozor

Aby bylo zabráněno poraněním nebo nehodám, zohledněte při výběru místa uskladnění hmotnost přístroje (viz. technické údaje).

Uložení přístroje

Před dlouhodobým uskladněním, např. v zimě navíc dodržujte pokyny v kapitole Péče.

→ Přístroj odstavte na rovné ploše.
→ Stiskněte tlačítko pro odpojení na ruční stříkací pistoli a odpojte vysokotlakou hadici od ruční stříkací pistole.
→ Ruční stříkací pistoli zasuňte do uložení pro ruční stříkací pistoli.
→ Stříkací trubku zaaretujte v uložení pro stříkací trubku.

ilustrace M

→ Vysokotlakou hadici naviňte na hadicový buben: Vyklopte kliku hadicového bubnu, otáčejte po směru hodinových ručiček a poté kliku opět zaklapněte.

→ Sít'ové napájecí vedení a ostatní příslušenství uložte na zařízení.

Ochrana proti zamrznutí

Pozor

Ne zcela vyprázdněné přístroje a příslušenství mohou být znehodnoceny mrazem. Zcela vyprazdňuje přístroj a příslušenství a chraňte je před mrazem.

Aby nedošlo ke škodám:

→ Odpojte zařízení od přívodu vody.
→ Rozpojte vysokotlakou stříkací trubku a stříkací pistoli.
→ Přístroj zapněte nastavením hlavního spínače (1/ON = I/ZAP) a páčku na pistoli držte stisknutou, dokud voda nepřestane vytékat (cca 1 minutu).
→ Vypněte přístroj.
→ Zařízení s úplným příslušenstvím ukládejte na místo chráněné před mrazem.

Ošetřování a údržba

⚠️ Nebezpečí!

Nebezpečí zasažení elektrickým proudem. Než začnete provádět jakékoliv ošetřování nebo údržbu, přístroj vypněte a vytáhněte síťovou zástrčku.

Péče

Před uskladněním na delší dobu, např. na zimu:

ilustrace N

→ Síto ve vodní přípojce vyjměte plochými kleštěmi a vyčistěte je pod tekoucí vodou.

Údržba

Zařízení je bezúdržbové.

Pomoc při poruchách

⚠️ Nebezpečí!

Nebezpečí zasažení elektrickým proudem. Než začnete provádět jakékoliv ošetřování nebo údržbu, přístroj vypněte a vytáhněte síťovou zástrčku.

Veškeré opravářské a jiné práce na elektrických komponentech přístroje smí provádět pouze autorizovaný zákaznický servis. Drobné poruchy můžete odstranit sami s pomocí následujících údajů.

V případě nejistoty se laskavě obrat'te na autorizovaný zákaznický servis.

Přístroj neběží

→ Zatáhněte za páčku stříkací pistole, zařízení se zapne.
→ Zkontrolujte, zda napětí uvedené na typovém štítku přístroje souhlasí s napětím zdroje elektrického proudu.
→ Zkontrolujte, zda není síťové napájecí vedení poškozeno.

Zařízení se nerozbíhá, motor hučí

Pokles napětí v důsledku slabé elektrické sítě nebo při použití prodlužovacího kabelu.

→ Při zapínání nejprve přitáhněte páčku ruční stříkací pistole a teprve poté přepněte vypínač zařízení na "I/ON".

Zařízení nelze natlakovat

→ Zkontrolujte nastavení stříkací trubky.
→ Zkontrolujte, zda je u přívodu vody do-statečný průtok.
→ Síto ve vodní přípojce vyjměte plochými kleštěmi a vyčistěte je pod tekoucí vodou.
→ Před uvedením do provozu přístroj od- vzdušněte.
Přístroj zapněte bez nasazené rozprašovací trubky a nechte jej běžet (max. 2 minuty), dokud z pistole nezačne vytékat voda bez vzduchových bublinek.
Přístroj vypněte a namontujte rozprašovací trubku.

Silné kolísání tlaku

→ Vyčistěte vysokotlakou trysku: Odstraňte jehlou nečistoty z otvoru trysky a zpředu ji propláchněte vodou.
→ Zkontrolujte množství přiváděné vody.

Zařízení je netěsné

→ Mírná netěsnost zařízení je podmíněna technicky. Při značné netěsnosti je třeba řešením pověřit autorizovaný zákaznický servis.

Čisticí prostředek není nasáván

→ Používejte ocelovou trubku s regulací tlaku (Vario Power).
Stříkací trubku natočte do polohy „Mix“.
→ Zkontrolujte nastavení dávkovacího regulátoru čisticího prostředku.
→ Zkontrolujte, zda je Plug 'n' Clean nádo-ba na čisticí prostředek umístěna v pří-pojce na čisticí prostředek otvorem do-lu.

Příslušenství a náhradní díly

Zvláštní příslušenství

Zvláštní příslušenství rozšířuje možnosti využití vysokotlakého čističe. Bližší informace obdržíte u Vašeho obchodníka s přístroji KÄRCHER.

Náhradní díly

Používejte výhradně originální náhradní díly firmy KÄRCHER. Přehled náhradních dílů najdete na konci tohoto provozního návodu.

Záruka

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Elektrické připojení

Napětí	230 V1~50 Hz
Příkon	1,8 kW
Stupeň krytí	IP X5
Třída krytí	I
Sítová pojistka (pomalá)	10 A

Přívod vody

Přívodní tlak (max.)	0,8 MPa
Teplota přívodu (max.)	40 °C
Přiváděné množství (min.)	9 l/min
Max. sací výška	0,5 m

Výkonnostní parametry

Pracovní tlak	11 MPa
Max. přípustný tlak	13 MPa
Čerpané množství vody	6,3 l/min
Maximální výkon čerpadla	7,0 l/min
Čerpané množství čisticího prostředku	0-0,3 l/min
Síla zpětného nárazu vyso-kotlaké pistole	16 N

Rozměry a hmotnost

Délka	349 mm
Šířka	426 mm
Výška	878 mm
Hmotnost přístroje připraveného k provozu s příslušenstvím	15,3 kg

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže	<2,5 m/s2
Kolísavost K	0,3 m/s2
Hladina akustického tlaku LpA	75 dB(A)
Kolísavost KpA	3 dB(A)
Hladina akustického výkonu LWA + Kolísavost KWA	92 dB(A)

Technické změny jsou vyhrazeny.

Prohlášení o shodě pro ES

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.180-xxx

Příslušné směrnice ES:

2000/14/ES

2004/108/ES

Použité harmonizační normy

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 89

Garantovanou: 92

Podepsaní jednají v pověření a s plnou mocí jednatelství

CEO

Osoba zplnomocněná sestavením dokumentace:

S. Reiser

Používanie výrobku v súlade s jeho určením . . . . . . . . . . . . . . . . SK . . . 5

Starostlivost' a údržba ..... SK ..12

Technické údaje ..... SK ..14

Vyhlásenie o zhode s normami EÚ ....SK ..14

Rozsah dodávky

Tento vysokotlakový čistič používajte výhradne na práce v domácnosti.

24 Penová hubica so zásobníkom na čistiaci prostriedok

Použite hadicu na vodu vystuženú textíliou s bežnou obchodnou spojkou.

Montáž bubna na vysokotlakové hadice

Obrázok F

Rešpektujte platné predpisy vodárenského podniku.

Napájanie vodou z vodovodu

⚠ Pozor

→ Vysokotlakovú hadicu naviňte na bubon hadice. Páku vyklopte z bubna hadice, otáčajte v smere pohybu hodinových ručičiek a potom opät' zaklopte.

Aby ste zabránili vzniku škôd:

Starostlivost' a údržba

⚠️ Nebezpečenstvo

Zariadenie si nevyžaduje údržbu.

Pomoc pri poruchách

⚠️ Nebezpečenstvo

Elektrické pripojenie

Napätie	230 V1~50 Hz
Pripojovací výkon	1,8 kW
Stupeň ochrany	IP X5
Krytie	I
Siet’ový istič (pomalý)	10 A

Pripojenie vody

Výrobok: Vysokotlakový čistič

Typ: 1.180-xxx

Úroveň akustického výkonu dB(A)

Nameraná: 89

Zaručovaná: 92

Osobna zaštitna oprema
