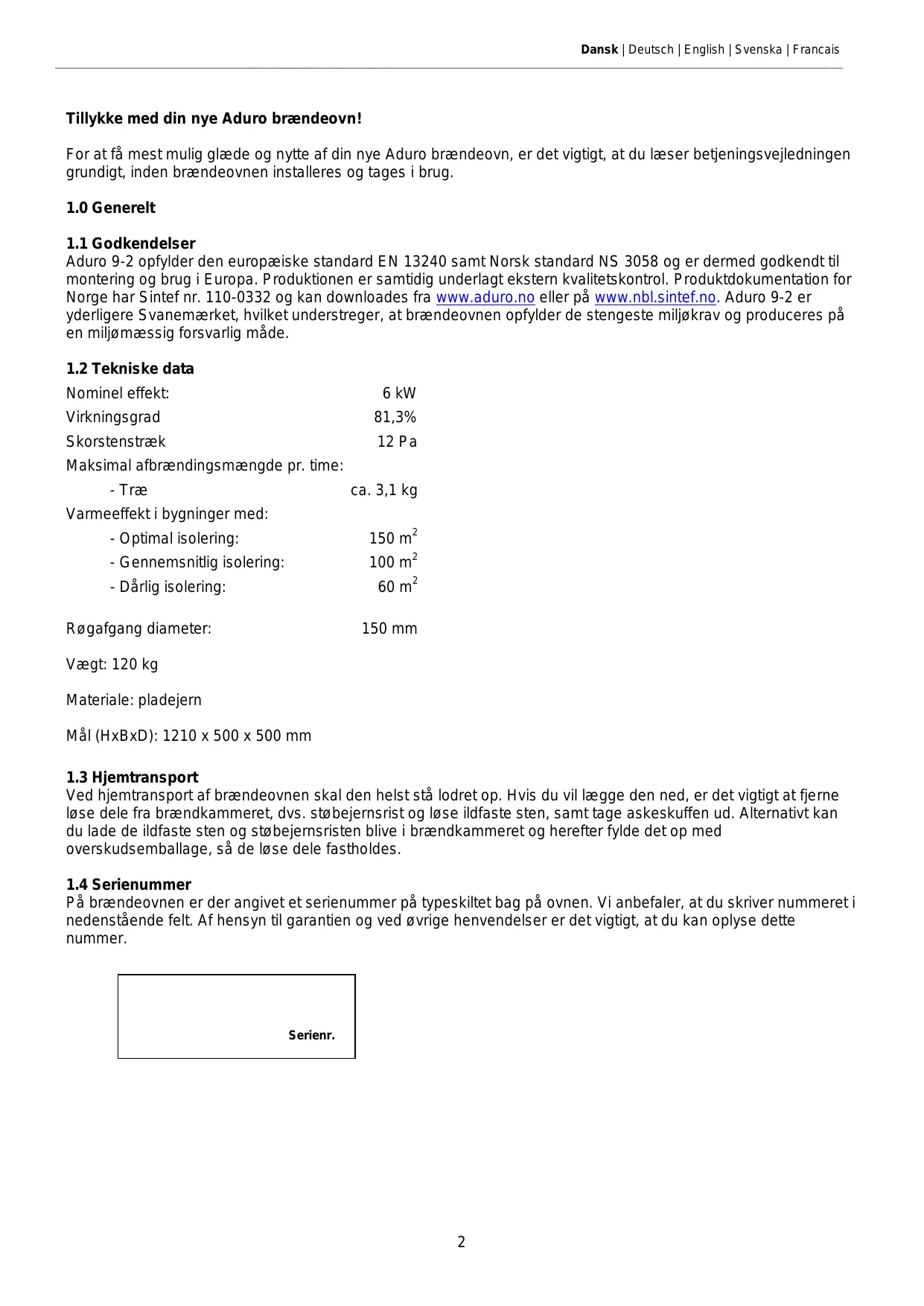

Tillykke med din nye Aduro brændeovn!

For at få mest mulig glæde og nyttte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installereres og tages i brug.

1.0 Generelt

1.1 Godkendelser

Aduro 9-2 opfylder den europæiske standard EN 13240 samt Norsk standard NS 3058 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Produkt Dokumentation for Norge har Sintef nr. 110-0332 og kan downloads fra www.aduro.no eller på www.nbl.sintef.no. Aduro 9-2 er yderligere Svanemærket, hvilket understreger, at brændeovnen opfylder de stengeste miljørkrav og produceres på en miljømæssig forsvarlig在这方面。

1.2 Tekniske data

Nominal effekt: 6 kW

Virkningsgrad 81,3%

Skorstenstræk 12 Pa

Maksimal afbrændingsmaengde pr. time:

• Trae ca. 3,1 kg

Varmeeffekt i bygninger med:

• Optimal isolering: 150m^2
• Gennemsnitlig isolering: 100m^2
• Dårlig isolering: 60m^2

Rogafgang diameter: 150 mm

Vægt: 120 kg

Material: pladejern

Mål (HxBxD): 1210 x 500 x 500 mm

1.3 Hjemtransport

Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne løse dele fra brændkammeret, dvs. støbejernsrist og løse ildfaste sten, samt tage askeskuffen ud. Alternativt kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, SSE de løse dele fastholdes.

1.4 Seriennummer

På brændeovnen er der angivet et serienummer på typeskiltet bag på ovenen. Vi anbefaler, at du skriver nummeret i nedenstæende felt. Af hensyn til garantien og ved øvrgige henvendelser er det vigtigt, at du kan oplyse dette nummer.

Serienr.

2.0 Installation af brændeovnen

Du på晗 selv installerere din brændeovn - det kan dog anbefales at tage din skorstensfejer med på råd. Det er vigtigt at[vare opmærksom på, at alle lokale forordninger og regler, inklusive dem der henvisser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan øgsøge råd om installation hos din forhandler.

Bemerk: Brændeoynen ma først tages i brug, narr den er godkendt af den lokale skorstensfejer. Efter godkendse skal skorstensfejeren underskrive prøvningsattesten (se side 10), som dokumentation for, at ovenen opfylder miljøkravene i henhold til Brændeoynsbekendtgorelsen, der tradte i kraft 1. Juni 2008.

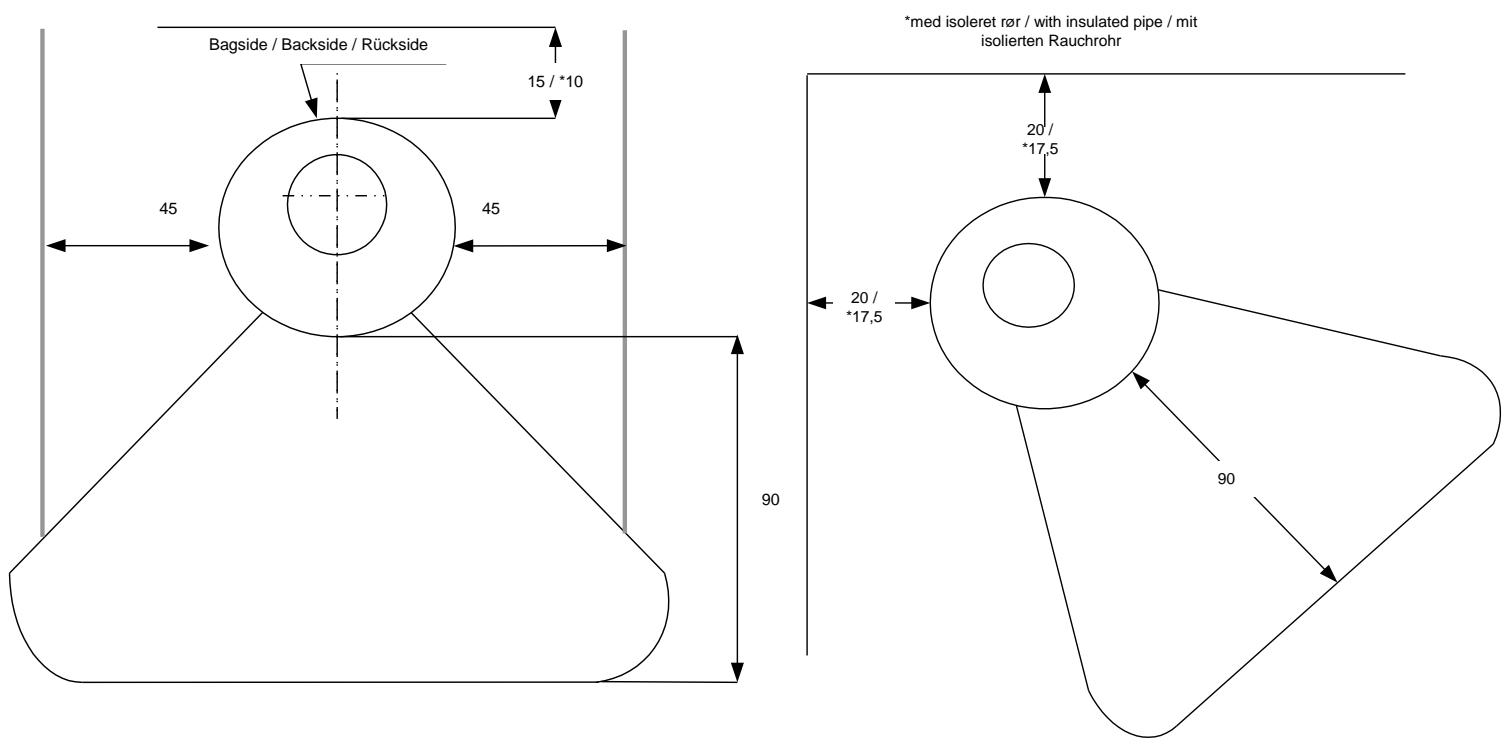

Kun驻村 ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Aduro 9-2 brændeovnen skal opstilles minst 15 cm fra brændbart materiale bagud og mindst 45 cm ved sider af ovnen. Foran ovnen ma der/DDi mebleres inden for en afstand pa 90 cm. Ved hjørneopstilling skal der vare 20 cm til sider. Hvis brændeovnen tilsluttes med et isoleret rogrr kan afstanden bagud reduceres til 10 cm, ved hjørneopstilling til 17,5 cm. Afstand skal mæles fra brændeovnens bagplade. Se nedenstående illustration.

Står brændeovnen op ad en murstensvæg eller andre ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen. I Norge gjeler falgende regler: Ved plassering mot forskriftsmessig brannmur skal avstanden minimum være 10 cm bak og 30 cm til sider.

Bemerk: at brændeovnen skal installereres på et gulv med tilstrækkelig bæreevne. Hvis den eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.

For at en brændeovn kan placeres på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er et ikke brændbart underlag nødvendigt. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til hvr side. I Norge er det ikke et krav, at golvplattan skal jegke 15 cm til var sida. Vi anbefaler imidlertid, at golvplattan minimum dekker 5-10 cm till sidan.

2.2 Rortilslutning

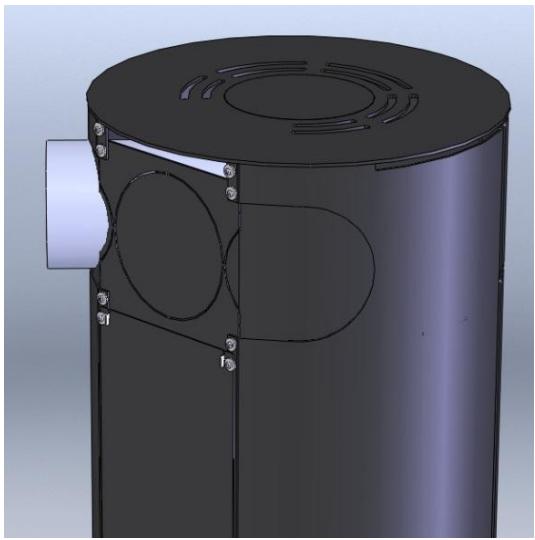

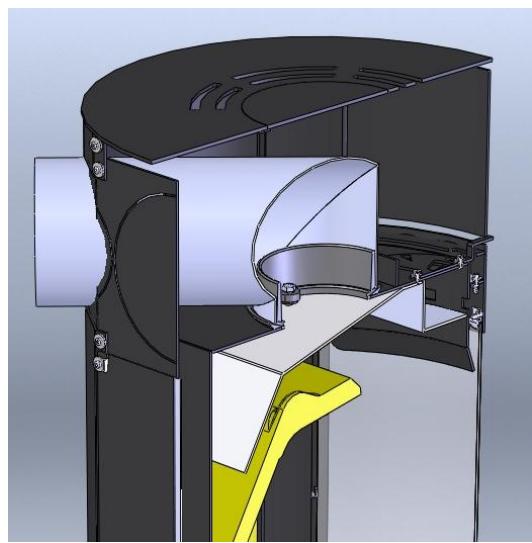

Aduro 9-2 er fra fabrikken monteret med røgafgang i toppen. Hvis bagudgang ønskes, bruger man et 90 grader røgrør. Dette rør kan sa drejes/vinkles pa væggen, som man ønsker det. Ovnen er udstyret med ekstra dækbagplade, hvori der er præget tre pre-definerede positioner af røgrøret - vinklet 45 grader til den ene ull anden side samt lige bagud. Man knækker sa det stykke plade af, hvor man vil have røgrøret igennem.

Topafgangen afsluttes med en pynteplade, som ligger i askeskuffen. Til Aduro brændeovne anvendes et røgrn med en diameter på 150 mm.

2.3 Tilslutting til muret skorsten

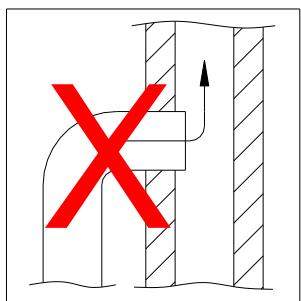

Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen erler et buet røgrør via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og røgrørt sættes på plads. Der ægges en tynd pakning mellem røgrør og murbøsning for at ætne samlingerne. Røgrørt skal gå 5-10 cm ind i murbøsningen, men mA ikke gå ind og blokere for abningen i skorstenen (se illustration nedenfor).

Laes eventuelt mere om de danske regler i Bygningsreglement for smahuse udgivet af Byggestyrelsen.

Brændedeovnen kan tilsluttes til en skorsten med flere pâmonterede varmekilder.

3.0 Fyring i brændeovnen

3.1 Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
• Opbevar aldrig let antaendelige væsker som benzin i nærheden af brændeovnen og anvend aldrig let antaendelige væsker til at antaende brændet i brændeovnen.
• Tøm aldrig askeskuffen, nær brændedeovnen er varm. Der kan ligge gløder i askeskuffen i op til 24 timer after, at ilden er gæet ud. Vent derfor med at tømme askeskuffen til du er sikker på, at der ingen gløder er i asken.
  Lagen kal vare lukket, mens brandeovnen bruges. Kun de Forste minutter under optanding kan lagen sta pa klem.
  I tilfælde af skorstensbrand: luk alle spjæld på brændedeovnen og ring til brandvæsenet.

Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 ar udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tør og dermed afbrænde for hurtigt. Træet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rodderne. For at opnå optimal afbrænding må træets fugtighed ikke overstige 18%, hvilket svarer til ca. et árs opbevaring udendørs under tag. Træets fugtighed kan måles ved hjælp af en fugtmål er ved at smøre opvaskemiddel i den eneende af træet og puste i den,anden Ende. Hvis træet er tørt nok, vil derkommen sæbebobler. Træet kløves i stykker med en diamater på ca. 10 cm og en brændelændge på max 39 cm. Ved anwendelse af for fugtigt træ reduceres ovnens virkningsgrad betydelligt og partikelemissionen øGES.

Det er forbudt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader bade miljøet, brændeovnen og dit helbred. Fossile brændsler mA ikke anvendes.

3.3 Hvordan taender jeg op i min brændeovn?

Optændingen er meget afgorende for en hurtig og effektiv start på forbrændingen.

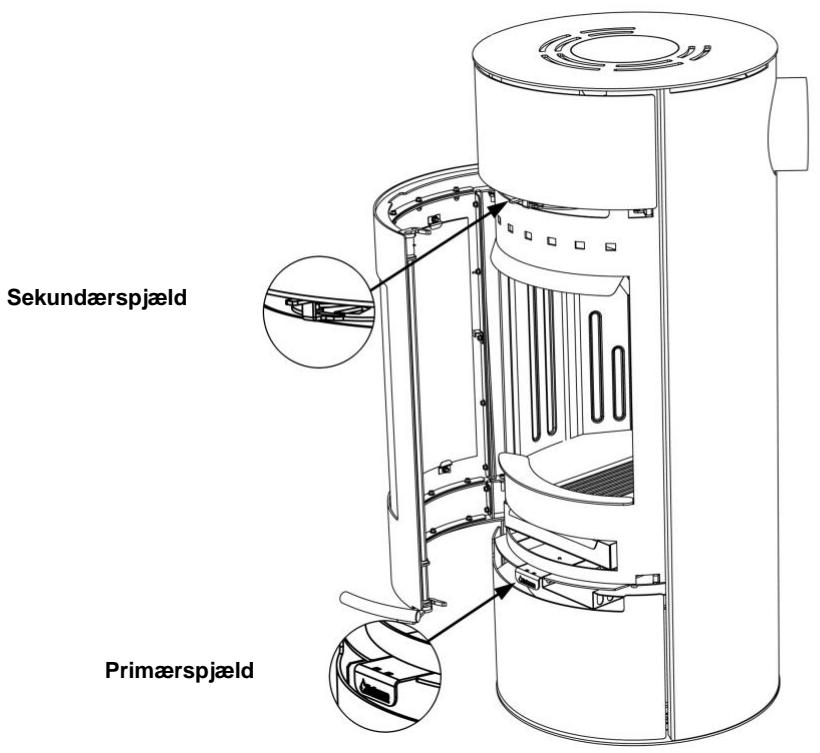

1) Åbn for opstartsspjældet/primaerspjældet nederst under lagen og sekundærluften/sekundærspjældet øverst bag lagen. Primærspjældet bruges i starten til at få bålet i gang, mens sekundærluften holder bålet ved lige. Nedenstænde illustration viser brændeovnen set fra fronten med angivelse af spjældene.
2) Læg et kløvet stykke træ pa tværs i brændkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ pa tværs ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.
3) Hold lagen ca. 1 cm på klem, indtil glasset er sö varmt, at du ikke længere kan røre det. Luk herefter lagen. När der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lagen.

På www.aduro.dk/ www.aduro.no under „Aduro brændeovne“ / „Aduro peisovner“ kan du finde en film, som giver rám od optænding og fyring i brændeovnen.

Bemærk: betjeningsgrep bliver varme, nr brændeovnen bruges. Anvend derfor den medfolgende handske til betjening af ovenen.

3.4 Første optænding

De fpreste gange brændeovnen anvendes, kan der forekomme røg og lugtgener fra brændeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig udluftning i dette periode. Det er ligeledes vigtigt at fyre forsigtigt de fpreste 2-3 gange, da brændeovnen herved kan udvide sig langsomt. Desuden bør duøre opmaerksmøp, at ovnen under opvarmning og nedkøling kan give nogle sakaldte

"klikkelyde", a la nár du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.

Under feste optaending, som bør foretages med ca. 1 kg træ, er det ligeledes en god ide at lade lagen stå på klem, og den må ikke lukkes, før ovenen er kold. Dette bør gores for at forhindre, at pakningen klistrer fast på delve ovenen.

3.5 Hvordan fyrer jeg i min brændeovn?

Brændeovnen er beregnet for intermitterende forbrænding. Det betyder, at hvver pafyring brændes ned til gloder, fter der genpafyres.

For at fä den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i brændkammeret ogsa forbrændingen. Til normal brug bør du ikke lægge mere end to stykker træ ind. Hvis du ønsker en høj effekt, kan du lægge mere træ på. Den nominelle varmeydelse opnås ved at pafyre ca. 2,2 kg træ pr. time.

3.6 Sekundaerspjaeld

Sekundaerspjaeldet overst bag lagen skal altid vare abent, mens der fyres i brændoevnen. Med dette spjaeld kan du tilpasse brændoevnen til skorstenstrækket og den varmeeffekt, som du ønsker. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned. Brændoevnen fungerer under normale omstændigheder med dette spjaeld mellem 60% og 100% abent. Du ma aldrig lukke sá langt ned for luftspjaeldet, at flammerne gár ud. Der skal altid vare synlige flammer for at opnă en ren og effektiv forbrænding. For lav lufttilfoelse kan føre til dãrlig

forbrænding, hjoe emissioner og en darylig virkningsgrad.

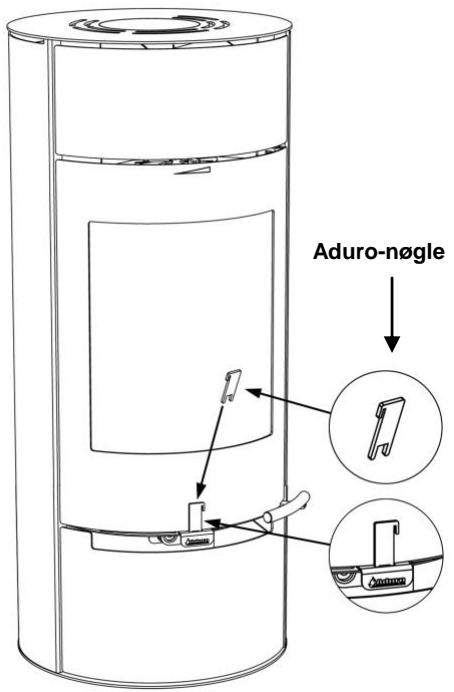

Aduro-nogle:ienne nogle medfolger ovnen og har til formål at lette betjeningen af sekundærspjældet. Nøglen pámonteres „grebet“, SSE du nemt kan justere lufttilførslen fra side til side. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned. Når noglen ikke er i brug, kan den hænge på kanten i skuffen.

3.7 Primaerspjaeld

Nár du lægger nyt træ ind, skal der Åbnes for primærspjældet nederst under lagen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er sà lille, at det er nødvendigt at Åbne for primærspjældet i ca. 2 min. for at fæ ild i de nye brændestykker.

For at reducere risikoen for at der kommer aske ud af ovenen, när lagen abnes for indfyring af nyt træ, er det en god ide at abne primærspjældet nederst under lagen ca. 1 minut før lagen abnes. Dette resulterer i øget træk gennem ovenen og reducerer risikoen for, at aske drysser ud.

Bemerk: hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,1 kg træ i timen, er der risiko for, at lakken på ovnen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andere skader på ovnen der skyldes overfyring ikke dækket af garantien.

3.8 Aduro-tronic

Den patentanmeldte automatik Aduro-tronic kan betjene brændeovnen for dig. Du skal säledes kun tænke på at lægge tør træ i ovnen og aktivere automatikken. Derefter klarer Aduro-tronic resten, og du kan nyde flammerne og den effektive forbrænding. Aduro-tronic er en mekanisk lösning, der virker=uden tilslutning af strøm.

Bemerk: det er vigtigt altid at bruge tør træ i rigtig størrelse for at opnå den optimale forbrænding.

3.8.1 Sādan betjenes Aduro-tronic

Ved optaending

Ved Forste optending af brændeovnen er der behov for, at den kan fã tilførmaksimal mængde primærluft for at antænde bålet. Derfor kan primærspældet holds "tvangsæbent". Dette gøres ved at trække primærspældet welt frem og dernæst sætte Aduro-nøglen i klemme (se illustration). När ovn er varm, og der er skabt et glodelag i bunden af brændkammeret, kan Aduro-tronic ættes i automatik position, dvs., at Aduro-nøglen fjernes.

Alternativek van du lade lagen sta paa klem de forste minutter af optændingsfasen (eden nogle).

Ved indfyring

Hver gang der lægges nyt træ ind i brændeovnen, skal der tilføres primærluft i en noje afmål't mængde de første minutter. Det er dog også vigtigt, at primærluften ikke tilføres i for lang tid. Dette er nødvendigt for at sikre optimal forbrænding. Aduro-tronic sørger for at lukke primærluften i det rigtige tempo. Du aktiverer automatikken ved at trække primærspjældet ud, hver gang der lægges brænde ind. Aduro-tronic automatikken vil derefter lukke spjældet gradvist after den forprogrammerede tid.

Regulering af Aduro-tronic automatikken

Automatikken er forudindstillet, sä primæluften lukker i lobot af de første 5 minutter. Denne indstilling er brugt under test af brændeovnen på Teknologisk Institut med brænde i "standard" størrelse og i optimal fugtighed på 17-20%. Standard størrelse for brænde er en længde på ca. 30 cm og ca. 10 x 10 cm i tykkelse. Der er øgså anvendt en "standard" skorsten til testen. I praksis kanppe forhold øandre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primæluften skal lukke lidt langsommere: (fx hvis du har lidt mindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne) Juster skruen på frontsiden af styringsbeslaget med en[lille skruetærkker, sä lukningen sker langsommere. Hvis skruen drejes til højre forlænges lukketiden og mod venstre afkortes lukketiden.

3.9 Ventilation/frisklufttilforsel

For at brændeovnen virker optimalt, skal der tilføres luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen står. Tætte huse, kraftige emhætter og ventilationsanlæg kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dãrlig forbrænding. I disse tilfælde vil det�� nɒdvendigt at Åbne et vindue for at tilføre luft til forbrændingen og udligne undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen står. Den luftmængde, der bruges til forbrændingen, er ca. 25 m³/h.

4.0 Skorstenen

Data til beregning af skorsten:

	Træ
Røgtemperatur mål't ved [20°C]	245
Skorstenstræk ved prøvningeffekt [mbar]/[Pa]	0,12/12
Røggasmasseflow [g/s]	5,7

Den optimale forbrænding opnæs ved et konstant skorstenstræk på 0,10 til 0,14 mbar malt i røgroret over ovenen. Der er mange faktorer, der påvirker skorstenstrækket, blandt andet temperaturen udenfor, vindstyrke og omkringliggende bygninger. Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen. Er skorstenstrækket for højt, kan der monteres et spjæld til regulering af skorstenstrækket. Kontakt den lokale skorstensfejer for nærmere rådgivning herom.

4.1 Dårligt træk i skorstenen

Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket (lad skorstensfejeren vurdere det). Trækket skal ære ca. 0,10 - 0,14 mbar for at give en tilfredsstellende forbrænding og forhindre røgudslip.

Hvis skorstensfejeren vurderer, at trækket er i ordin, og du stadig har problemer med optændingen, kan du prøve at forlændge optændingsfasen/bruge flere tynde optændingspinde, sä skorstenen varmes godt igennem. Skorstenen trækker først optimalt, när den er varm. Optændingsfasen kan forlændes ved at bruge masser af optændingspinde samt 1-2 optændingsblokke. När der er dannet glodelag, fyldes 2-3 stykker tørt, kløvet brændpe.

5.0 Vedligeholdelse af brændeovnen

Pakninger

Med tiden bliver pakningerne slidte og bør derfor afterses. Er de utætte, bør de skiftes.

Glas

Vadt trae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodede glas. Der findes ogsa rengringsmidler, der er specielt egnet til at fjerne sod fra ruden.

Brændkammeret

De gule plader i brændkammeret slides naturligt og bør udskiftes, när derkommen revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fäs i færlige sæt. Du kan øgså købe hele plader, sá du selv kan kopiere de slidte plader. Spørg din forhandler.

Aske

Tom askskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovnen, da det isolerer brændkammeret og gør det nemmere at tende op.

Rengoring af brændeovnen

Ovnëns overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvsuges med et lille mundstykke med blnde børster eller støves af med en tør blød klud. Brug ikke sprit aller andre opløsningsmidler, da dette vil fjerne malingen. Brændeovnen på ikke rengøres med vand.

Brændeovnens indre og røgrør kan rengøres gennem lagen og eventuelt gennem renseåbning i røgrøret. Den øverste ildfaste sten (røglederpladen) kan fjernes. For at få fri adgang til toppen af brændeovnen og røgrøret afmonteres metalrøglederpladen, som er monteret med to skruer. Røgrøret kan øgså fjernes fra ovenen og renses på denmaze. Rengøring af brændeovnens indre og røgrør bør foretages árligt eller hvis nødvendigt oftere i relation til, hvor ofte brændeovnen benyttes. Dette arbejde kan øgså bestilles ved skorstensfejeren.

Reparation of overfladen

Fär du en ridse i eller bliver overfladen på din brændedeovn slidt ned, kan den let afterbehandles/opfriske med den originale Senotherm® lak på spraydase. Den fãs i bade sort og grå hos din lokale forhandler.

Bemark: al vedligeholdelse af brændeovnen bør kun ske, nar den er kold.

Reservedele oq uautoriseret ændring

Der mä kun anvendes originale reservedele til brændeovnen. Forhandleren kan vare behjælpelig med rådgivning og salg af reservedele. Enhver uauthoriseret ændring af brændeovnen er forbudt, da brændeovnen derved ikke længere opfylder de godkendte specifikationer.

6.0 Tilbehør

Til Aduro ovnene tilbydes et bredt sortiment af tilbehør:

Pejsesæt
- Brændekurve i filt og laeder
Brændespande
Pejsegitter
Briketkasse og askespand
Gulplader i glas og stal
Rgrr

7.0 Reklamationsret og garanti

I henhold til købeloven gælder reklamationsretten i to ár fra købsdato af brændeovnen. Købskvittering med dato gælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug af brændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger, skinner, støbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes somreservedele.

7.1 Online garantiregistrering

Aduro giver dig mulighed for at udvide ovenstaaende garanti pada din brændeovn fra to til fem År. Du skal blot gå ind på vores hjemmeside www.aduro.dk/ www.aduro.no og registriere din nye ovn i vores garantidatabase. Garantien træder i kraft, safremt du udfylder samtlige datafelter. Tidsfristen for registrering af din brændeovn er en maned fra kɒb af ovenen.

8.0 Sporgsmål og svar

Har du brug for yderligere informationer, kan du lase meget mere pa www.aduro.dk / www.aduro.no.

God fornjelse!

RRF

Godkendt proveinstut i h. t. Delstatsbyggevedtaegterne, reg.nr.: NRW 15
Godkendt proveinstitut for byggetilsynsmaesige tilladelser
Godkendt DIN CERTCO prveinstitut, reg.nr.: PL139
Gokendt proveinstitut, godkendt af Europakommissionen, reg.nr.: 1625

Prøvens art	Prove i h. t. DIN EN 13240
Genstand for prøven:	Brændeovn Aduro 9 basis, Aduro 9 basis no sideglass und Aduro 9 pedestal
Ordregiver:	Aduro A/S, Silkeborgvej 765, DK - 8220 Brabrand
Nominel varmeydelse:	6,0 kW
Støvemissionen:	28 mg/m3ved 13% O2after DIN plus metode
Virkningsgrad:	81,3 %
Prøvningsresultater:	CO-volumenprocenten i forbrændingsgassen i ovennævnte brændeovn udgør ved en nominel varmeydelse ifolge provebetingelserne i DIN EN 13240 med provebrændslet brændestykker 0,10 vol.-%, (1250 mg/m) relateret til 13% O2. Bemærk venligst, at de oplyste værdirer er uddrag af prøvningsrapporten. Det attesteres herved at ovenfor nævnte fyringsanlæg opfylder emissionskravene i: Bilag 1 til bekendtgørelse nr. 1432 af 11 december 2007 vedr. regulering af luftforurening fra brændeovne og brændekedler samt vise andre anlæg til energiproduktion.

Godkendelsesafdelingens leder

Skorsensfejer pategning

3.8.1 Så har anvander du Aduro-tronic
