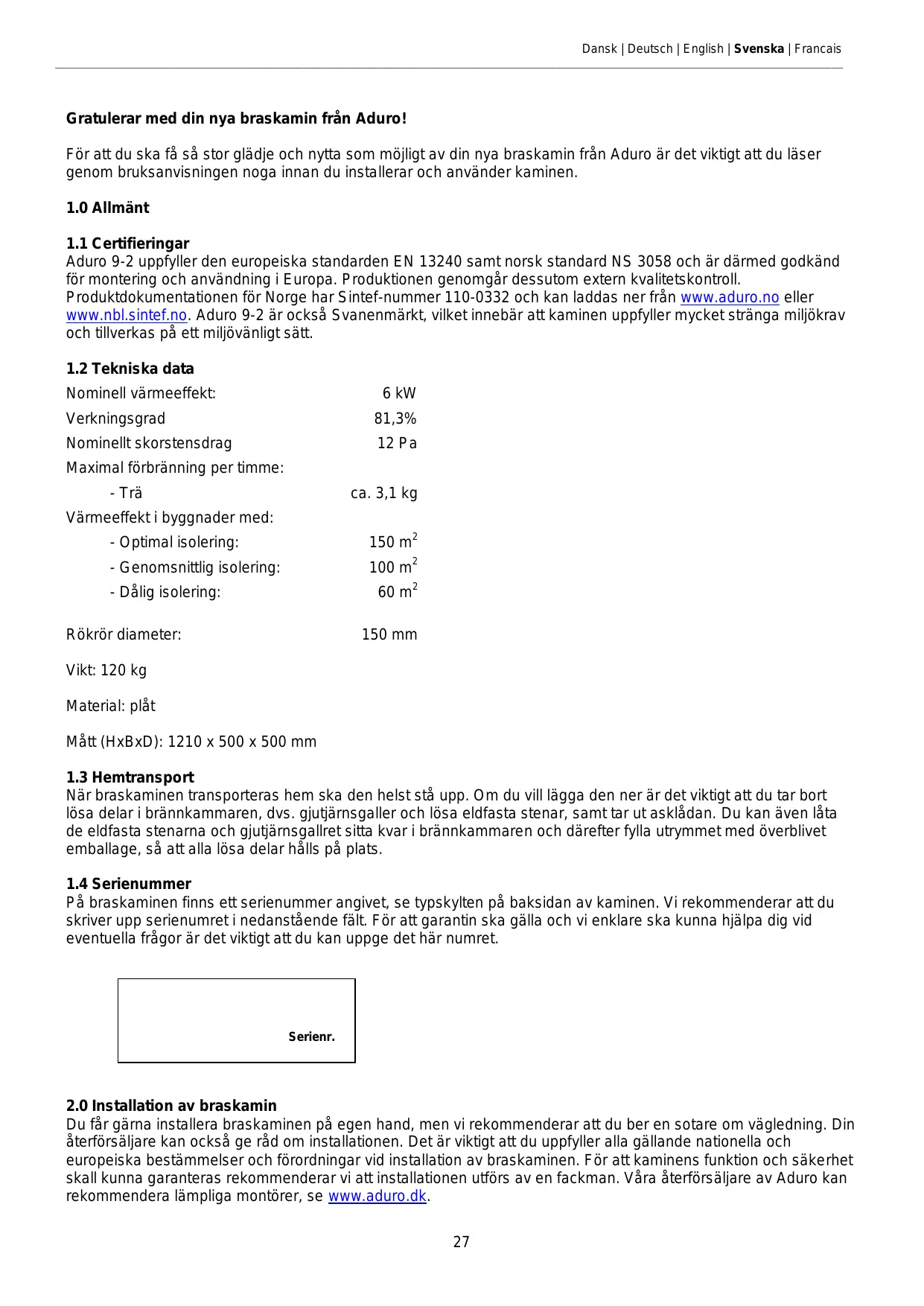

BRUKSANVISNING 9-2 ADURO

For att du sca fà sá stor glädje och nytta som möjigt av din nya braskamin fran Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certifieringar

Aduro 9-2 uppfyller den europeiska standarden EN 13240 somt nord standard NS 3058 och ar darmed godkänd for montering och användning i Europa. Produktionen genomgår dessutom extern kvalitetskontroll. Produkt Dokumentationen for Norge har Sintef-nummer 110-0332 och kan laddas ner frän www.aduro.no eller www.nbl.sintef.no. Aduro 9-2 ar också Svanenmarkt, vilket innebär att kaminen uppfyller mycket stränga miljökrav och tillverkas på ett miljövänligt sätt.

1.2 Tekniska data

Nominell värmeeffekt:	6 kW
Verkningsgrad	81,3%
Nominell skorstensdrag	12 Pa
Maximal Förbrännning per timme:
- Trä	ca. 3,1 kg
Värmeeffekt i byggnader med:
- Optimal isolering:	150 m²
- Genomsnittlig isolering:	100 m²
- Dålig isolering:	60 m²
Rökrör diameter:	150 mm

Vikt: 120 kg

Material: plat

Matt (HxBxD): 1210 x 500 x 500 mm

1.3 Hemtransport

När braskaminen transporteras hem ske den helst stä upp. Om du vill lagga den ner ar det viktigt att du tar bort losa delar i brännkammaren, dvs. gjutjärnsgaller och losa eldfasta stenar, samt tar ut asklådan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och)darefter fylla utrymmet med overblivet emballage, sä att alla losa delar halls på plats.

1.4 Seriennummer

På braskaminen finns ett serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret i nedanstäende fäll. För att garantin sca gälla och vi enklare sca kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppe det här numret.

Serienr.

Du fär gärna installerera braskaminen på egen hand, men vi reckommender att du ber en sotare om vägledning. Din Återförsäljare kan också ge råd om installationen. Det är viktigt att du uppfyller alla gällande nationella och europeiska bestämelseer och Förordningar vid installation av braskaminen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommender vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan reckommendera lámpliga montörer, se www.aduro.dk.

Obs! Braskaminen maste godkannas av behörig brandmästare innan den tas i bruk.

2.1 Placering av braskaminen/avständskrav

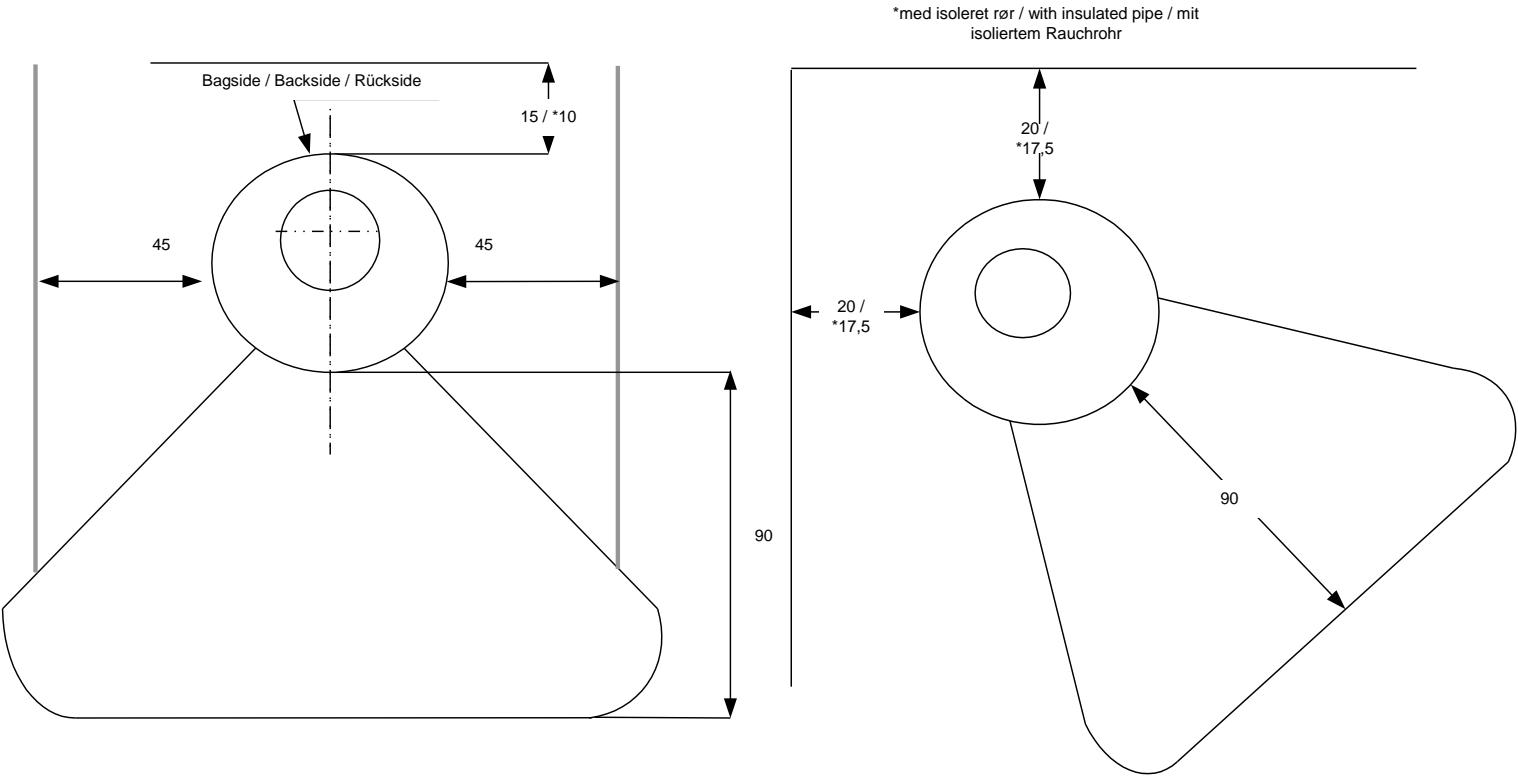

Avsndskrav foreligger bara när braskainen placeras intill brannbart material. Braskainen Aduro 9-2 ska placeras minst 15 cm framfor brannbara material och det sca vara minst 45 cm utrymme på braskaminens sider. Det ar forbjudet att placera mobler inom 90 cm framfor braskainen. Om braskainen placeras i ett hörn sca det vara minst 20 cm till sidorna. Om braskainen tilsluttes med et isoleret rökrör kann avsänden bak til reduceres til 10 cm, i et hörn til 17,5 cm. Avsänd skall matas是从braskaminensbakstycke. Se nedanstäende illustration.

Om braskaminen skå stå intill en murad vagg eller andra ej brännbara material finns inga krav på sakerhetsavstand. För att underlätta rengöringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avständ till vagggen.

Obs! Det är viktigt att braskaminen installereras på att golv med tillräcklig bärighet. Om den befindigma konstruktionen inte uppfyller de här kraven måste golvet forstärkas på lämpligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) for att uppnà detta.

Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller heltäckningsmatta maste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skagå minst 30 cm framfor och 15 cm på var sida om braskainen.

2.2 Röranslutning

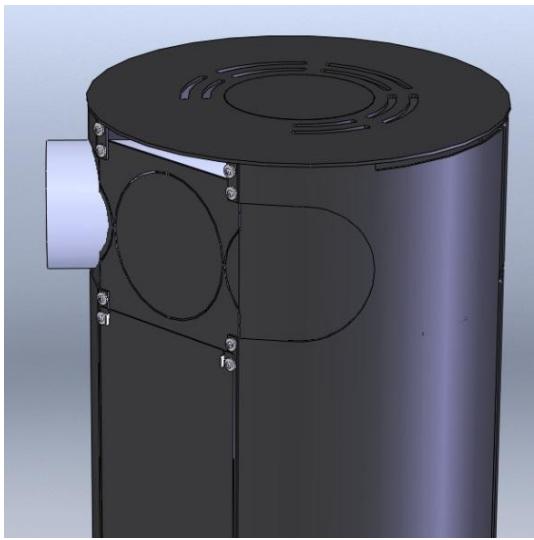

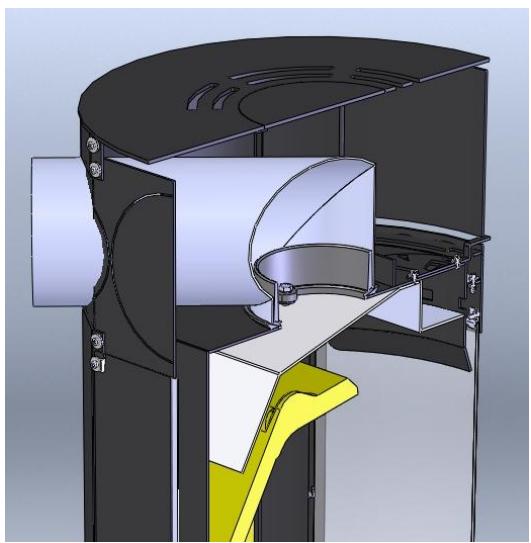

Vid leverans.FRn fabriken ar Aduro 9-2 forseddd med ett rokrh hogst upp. Om du vill leda ut roken pa kaminens baksida, anvander man ett 90 graders rokror. Detta ror kan vridas och vinklas pa vaggen after onskemal. Kaminen ar utrustad med en ekstra tackplatta bak, dar det finns 3 forinstallda positioner for rokrret: Vinklat 45 grader till sidorna samt rakt ut. Man bryter av det stycke av plattan darr man vill ha rokrretigenom. Toppavgangen avslutas med en dekorationsplat, som ligger i askladan. Till Aduro braskaminer ancands ett rokrm med en diameter pa 150 mm.

2.3 Anslutning till murad skorsten

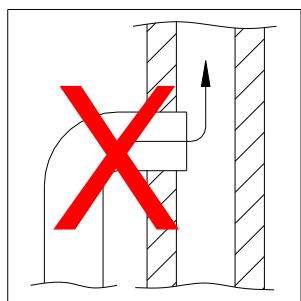

Om braskainen ske anslutas till en murad skorsten används den bakre utgängen eller att böjt rökrör via toppavgangen. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökröret. Lagg en tunn packning mellan rökröret och väggenomföringen für att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä lungsit in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till sama skorsten som flera andra värmekällor. Men innan du gör det mäste du kontrollera vilka regler som gäller.

3.0 Elda i braskainen

• Braskaminen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Förvara aldrig lättantändiga vätskor som bensin i narheten av braskainen och använd aldrig lättantändiga vätskor for att få eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ar saker på att det inte finns nàgon glöd kvar i lådan.
• Luckan skara varstangd narrbraskaminen anvands.Under de forsta minuterna after att du har tant kan du dock lamna luckan pga glant.
  I handelse av soteld ske du stenga samtiga spjall pa braskaminen och tillkalla brandkaren.

3.2 Bransletyper

Alla sorters ved, samsom ved av björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränsle i kaminen. Olika träslag har olika densitet, ju högre densitet veden har desto högre ár energivärdet. Högst densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan Förvarats utomhus under tak i minst ett ár. Trä som forvaras inomhus har en tendens att bli für torrt och brinner dārfor für snabbt. Träden ská helst fällas om vintern, daß en stor del av traets fukt har dragits ner i röttterna. För att uppnà optimal forbränning bör traets sukthalt inte overstiga 18 procent, vilket motvarsar ca 1 árs Förvaring utomhus under tak. Traets sukthalt kan matas med hjälp av en suktmätare eller genom att smörja in enaänden av ett vedtra med diskmedel och därefter

blås i andraänden. Om træt ár tillräckligt tort bildas sþpubblor. Træt ská klyvas i bitar med en diameter pa ca 10 cm och langden ská vara max. 39 cm. Om du använder alltför fuktig ved minskas kaminens värmeeffekt avsevärch och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Fossila bränslen fär inte avnändas. Eldning av sádant material skadar saväl miljön som braskaminen och din hälsa.

3.3 Hur tander jag braskaminen?

Tändingen spelar stor roll nár du vill upnPá snabb och effektiv Förbränning.

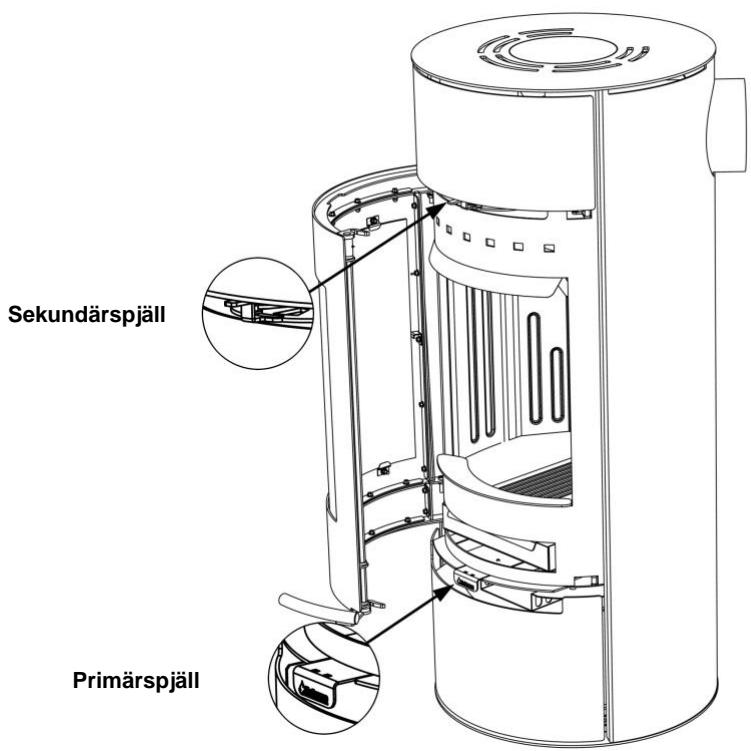

1) Börja med att öppna primärspjället/startspjället langst ner under luckan och sekundäröppningen/).[5] sekundärspjället högst upp bakom luckan. Primärspjället används i börgjan För att få fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstående figur visar braskaminen sedd framifrän och var spjällen sitter.
2) Lagg ett vedträ på tvåren i brännkammaren och placera två tandbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedträ direkt ovanpå briketterna och ett par små trästickör på tvåren ovanpå. Det måste kunna komma luft till briketterna, men vedtrāna ska ligga tätt ihop och "värma" varandra.
3) Lát luckan stá öppen ca 1 cm tills glaset ár sá varmt att du inte langre kan róra vid det. Stäng sedan luckan.
När det finns klara, synliga flammor och elden har tagit bra fart, stäng primärspjället langst ner under luckan.

På www.aduro.dk under "Aduro braskaminer" finns en film med tips om hur du tänder och eldar i braskaminen.

Obs! Handtagen blir varma när braskaminen används. Använd därfor den medfoljande handsken till att sköta kaminen.

3.4 Forsta eldningen

De Första gängernà du använder braskainen kan det forekomma rök och tatsäch lukt frän braskainen, vilket ar helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräckligt i rummet under den har tiden. Det är också viktigt att elda fösiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källa till att kaminen under uppvärmning och nedkylning kan ave sá kallade "klickljud", ungefär som när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts for.

Första gängen du eldar bör du använda ca 1 kg ved och det är också en bra idé att lata luckan stå på glant och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.

For att få bösta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av brändslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ár större och veden avger mer gas. Dessutom avgörns forbränningen också av mängden ved i brännkammaren. Till normal användning bör du inte lögga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella värmeeffekten uppnås genom att elda ca 2,2 kg ved per timme.

3.6 Sekundärspäll

Sekundärspjället sitter over öppningen och bakom luckan. Det skä alltid vara öppet när du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad värmeeffekt. Dra spjället at höger for att öka lufttillförseln och at vänster for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället så langt at vänster att flammorna systknar. Du skä alltid kunna se flammor, daß vet du att Förbränningen ar ren och effektiv. For lav lufttillförsel kan före til)dárlig forbrænding, höge emissioner och en)dárlig virkningsgrad.

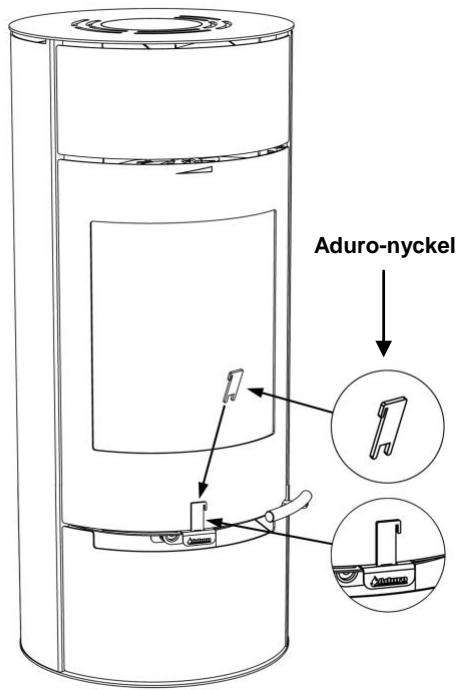

Aduro-nyckel: Den här nyckeln medfoljer kaminen och används für att sköta sekundärspjället. Nyckeln sätts fast på "handtaget" sä att du kan justera lufttillförseln fråsida till sida. Dra spjället Åt Höger for att öka lufttillförseln och Åt vänster for att minskaden. När nyckeln inte används kan du hönga den på kanten till lådan.

3.7 Primärspjäll

När du lagger in ny ved sca du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vänta med att lögga på ny ved tills glöden ar sö liten att du måste öppna primärspjället i ca 2 min. För att få fyr på de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du öppnar luckan for att lagga i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska faler ut.

Obs! Om du eldar for kraftigt i braskaminen och forbränner mer an ca 3,1 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig edning tacks inte heller av garantin.

3.8 Aduro-tronic-automatik

Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskaminen Åt dig. Du behöver då bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic ar en mekanisk LOSSing och fungerar helt utan elanslutning.

Obs! Det är viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal Förbränning.

När du tänder brasan

Första gangen braskainen tänds behöver den få sä mycket primärluft tillförd som möjlig for att kunna tända brasan. Därfor kan primärspjället hallas "tvängsöppet". Det gös genom att du drar primärspjället ända fram och därefter satter Aduro-nyckeln i kläm (se figur). När kaminen ar varm och det finns ett lager gläd på botten av brännkammaren kan du ställa Aduro-tronic i det automatiska laget och ta bort Aduro-nyckeln.

Alternativet kan du lata luckan stå på glänt de Första minuterna under upptändningen (utan nyckel).

När du fyller på ved

Varje gang du lagger pa ny ved i braskaminen maste du tillfora primärluft i lagom mangd under de Första minuterna. Det ar dock också viktigt att inte tillfora primärluft under alltfor lang tid. Detta ar nödvändigt for att Förbränningen skali bl optimal. Aduro-tronic-automatiken bryter tillförseln av primärluft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primärspjället varje gang du lagger in ny ved. Aduro-tronic-automatiken stänger sedan spjället gradvis after forprogrammerad tid.

Justering av Aduro-tronic-automatiken

Automatiken ar forinstalld sa att primarluften bara tillfors under de forsta fem minuterna. Den har installningen anvands nar braskaminen testas på Teknologisk Institut fur edning med ved i "standard"-storlek som har optimal sukthalt, mellan 17 och 20 procent. Standardstorleken pa ved ar ca 30 cm langd och ca 10 x 10 cm tjocklek. Vid testet anvands ocksa en "standard"-skorsten. I verkligeheten kan forhällandena se annorlunda ut. Darfor har du möglich het att stalla in Aduro-tronic-automatiken utifrnan just dina forhällanden. Om du vill att primarspjallet ska stängas lite lungsammare (t.ex. om du har lite minre drag i skorstenen, om veden ar storre erer om du inte vill behöva fylla pa ved lika ofta): Justera skruven på framsidan av justeringsbeslaget med en liters skruvmejsel, sa att spjället stangs lagsammare. Om du vrider skruven at hoger forlangs stängningstiden, medan den farkortas om du vrider at vänster.

3.9 Ventilation/frisklufttillforsel

För att braskainen ske fungera optimal mäste Förbränningen tillföras luft. Därfor ar det viktigt att det kan komma in tillräckligt med luft i det rum där braskainen star. Tata hus, kraftiga flaktar och ventilationsanlaggningar kan skapa undertryck kring braskainen, vilket ger röklukt och dalg forbränning. I södana fall ar det nödvändigt att öppna ett fönster for att tillföra luft till Förbränningen och jämna ut undertrycket. Du kan också satta in en luftventil i det rum där braskainen star. Mängden forbränningsluft som atgár till Förbränningen ar ca 25 m³/h.

4.0 Skorstenen

Data for berakninq av skorsten:

	Holz
Rökgastemperatur uppmätt vid [20 °C]	245
Rekommanderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	5,7

Den optimala forbränningen uppnås vid ett konstant skorstensdrag på 0,10 till 0,14 mbar, uppmätt i rökröret ovanfor kaminen. Det finns mange faktorer som paverkar skorstensdraget, bland annat utomhustemperatur, vindystyrka och omkringliggande byggnader. Minsta rekommanderade skorstenslangd År 3,5 m och lámplig tvärsnittsarea År 150-200 cm² (150-160 mm i diameter). Om det inte går att få tillräckligt bra skorstensdrag på naturlig vög kan du montera en röksugare på skorstenen. Om skorstensdraget År for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren på orten for närmare rädgivning om detta.

4.1 Däligt drag i skorstenen

Om skorstenen ar for lag, otät eller bristfälligt isolerad kan det uppsta problem med skorstensdraget (låt sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsställande Förbränning och Förhindra rökutsläpp.

Om sotaren gör bedömmingen att draget ard tillräckligt och du ändå har problem med att få fyr i kaminen, kan du

prova att förlänga tändfasen/använda flera tunna stickor, sö att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimal forrän den är ordentlich varm. Tändfasen kan förlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlich glöd fyller du på med 2-3 torra vedtränn.

5.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör då ses over. Om de ar otata bör de bytas.

Glas

Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som År särskilt avsedda for borttagning av sot på glaset.

Brännkammaren

De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i fardiga set. Du kan också kopa hela plattor sö att du själv kan kopiera de utslitna plattorna. Fråga din äterförsäljare.

Aska

Töm asklådan innan den blir helt full. Lämna alltid ett lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.

Kaminens yta ar lackad med varmebestendig Senotherm®-lack. Den bevaras bast om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten,prit aller andra losningsmedel, aftersom det avlågsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. För att fä fri tillgäng till toppen av braskaminen och rökröret, avmonteras metal rökvändarplattan som sitter monterad med to skruvar. Det gär också att ta bort rökröret frän kaminen och rengörà det på sösett. Du bör rengörá braskaminens insida och rökrör varje ar erler oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.

Om det blir repor i ytbelaggngen ell er om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm- Lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala aterforsjare.

Obs! Utför allt underhäll på braskaminen Near den är kall.

Reservdelar och ej godkändaändringar

Du fär endast använda originaldelar till braskaminen. Din Återförsälajre erbjuder rådgivning och saljer reservdilar. Det ar forbjudet att genomföra ej godkända andringar på braskaminen, aftersom det innebär att den inte langre uppyller de godkända specifikationerna.

6.0 Tillbehör

Till Aduro braskaminer erbjuds ett brett sortiment av tillbehör:

Eldningsverktyg
Vedkorgar i filt och lader
Vedspann
Sakerhetsgrind
- Brikettkorg og askhink
Golvplattoriglasochstal
Rokr

7.0 Reklamationsratt och garanti

I enlighet med gällande konsumentköplag har kunden rätt att reklamera braskaminen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskaminen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packninger, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdilar.

Aduro ger dig möjlicht att utöka ovanstäende garanti på braskaminen frän två till fem År. Du kan bara gå in på.Var hemsida www.aduro.dk och registrera din nga braskamin i vår garantidatabas. Garantinträder i kraft sà snart du har fyllt i alla datafält. Du maste registrera braskaminen inom en manad frän det att du harköpt den.

8.0 Frägor och svar

Om du vill ha mer information fãr du gãrna besöka vãr hemsida pâ www.aduro.dk.

Mycket nõje
