BRUGSANVISNING 9 AIR ADURO

Tillykke med din nye Aduro brændeovn!

For at få mest mulig glæde og nyttte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installereres og tages i brug.

1.0 Generelt

1.1 Godkendelser

Aduro 9 air opfylder den europæiske standard EN 13240 samt Norsk standard NS 3058 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Produkt Dokumentation for Norge har Sintef nr. 110-0332 og kan downloads fra www.aduro.no eller på www.nbl.sintef.no. Aduro 9 air er yderligere Svanemærket, hvilket understreger, at brændeovnen opfylder de stengeste miljørkrav og produceres på en miljømæssig forsvarlig næde. DoP (Declaration of Performance)findes på www.aduro.dk.

1.2 Tekniske data

Nominel effekt	6 kW
Røgafgang	Ø150 mm top/bag
Mål (HxBxD)	958 x 500 x 447 mm
Højde røgstudsvor gulv, topafgang	928 mm
Afstand fra centrum røgstudsvtil bagkant oven	193 mm
Vægt	103 kg
Materiale	Pladejern
Brændsel	Træ og træbriketter
Brændelængde max.	39 cm
Konvektionsovn	✓
Primær-, sekundær- og tertiær lufttilførsl	✓
Rudeskyl	✓
Askeskiffe	✓
Virkningsgrad	81,3%
Skorstenstræk	12 Pa
Maksimal afbrændingsmængde per time: - Træ	Ca. 3,1 kg
Varmeeffekt i bygninger med
- Optimal isolering	150 m²
- Gennemsnitlig isolering	100 m²
- Dårlig isolering	60 m²

1.3 VIGTIGT: PRODUKTIONSNUMMER

På brændeovnen er der angivet et Produktionsnummer nederst på typeskiltet bag på ovenen. Vi anbefaler, at du noterer nummeret i nedenstäende felt inden montering. Af hensyn til garantien og ved øvriere henvendelser er det vigtigt, at du kan oplyse dette nummer.

P/Nr.

1.4 Hjemtransport

Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne løse dele fra brændkammeret, dvs. støbejernsrist og løse ildfaste sten, samt tage askeskuffen ud. Alternativt kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, SSE de løse dele fastholdes.

Brug venligst træ fra emballeringen til første optænding. Plasticemballgen smides ud.

2.0 Installation af brændeovnen

Du på晗 selv installerere din brændeovn - det kan dog anbefales at tage din skorstensfejer med påråd. Det er vignigt at[vare opmaerksom på, at alle lokale forordninger og regler, inklusive dem der henvisser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan øgsøge råd om installation hos din forhandler.

Bemark: Braendevnen ma fsigma tages i brug, n ar den er godkendt af den lokale skorstensfejer.

PRØVNINGSATTEST

After godkendelse skal skorstensfejeren underskrive provningsattesten (se side 13), som dokumentation for, at ovnen opfylder miljokravene i henhold til Brændedeovnsbekendtgorelsen, der tradte i kraft 1. Juni 2008.

Kun Near ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstænde skema og illustration. Stär brændeoynen op ad en murstensvæg aller andere ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen.

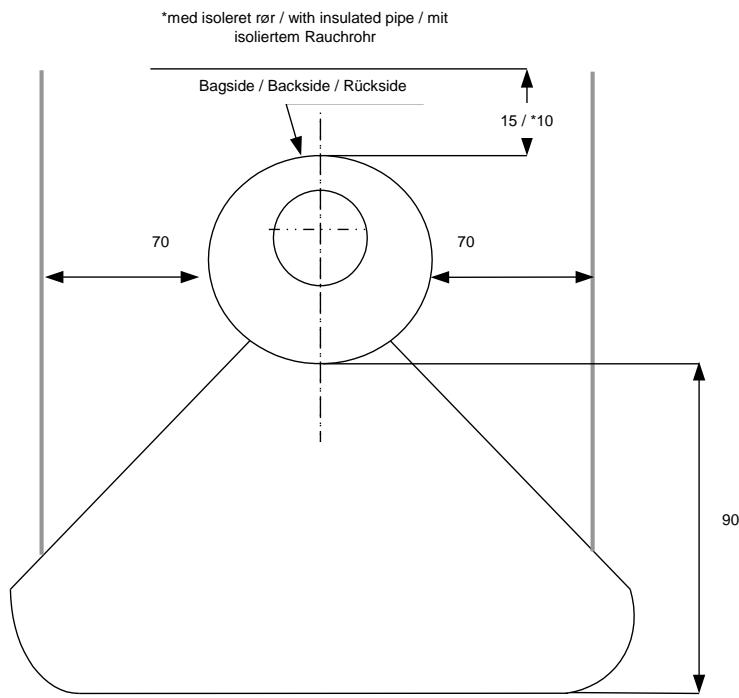

Afstand til brændbart materiale

Bag ovn	Bag ovn med isoleret røgrør	Ved sider af ovn	Møbleringsafstand foran ovn
15 cm	10 cm	70 cm	90 cm

Bemærk: at brændeovnen skal installereres på et gulv med tilstrækkelig bæreevne. Hvis den eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.

For at en brændeovn kan placeres på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er et ikke brændbart underlag nødvendigt. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til hvr side. I Norge er det ikke et krav, at golvplattan skal jegke 15 cm till var sida. Vi anbefaler imidlertid, at golvplattan minimum jegker 5-10 cm till sidan.

2.2 Ekstern lufttilforsel af forbrændingsluft

När der opstilles en brændeovn i et rum, øges kravene til lufttilførsl i rummet. Se øgså punkt 3.9. Aduro 9 air kan tilføres forbrændingsluft via en kanal udefra, som tilsluttes studsen under brændkammeret. Den luftmængde, der bruges til forbrændingen, er ca. 25m^3/h .

Studsen på brændedeovnen har en uvdendig diameter på 78 mm, SSE der skal bruges et rør med en diameter på 80 mm. Ved en rørfaring på over en meter skal rordiamateren øges til 100mm og tilsvarende støre vægventil ælges. I varme rum skal kanalen kondensisoleres med 30 mm mineraluld, der uvdendigt forsynes med fugtspærre (byggeplast). I gennemf-ringen er det vigtigt at tætne mellem roret og væggen (alternativt gulvet) med tætningsmasse.

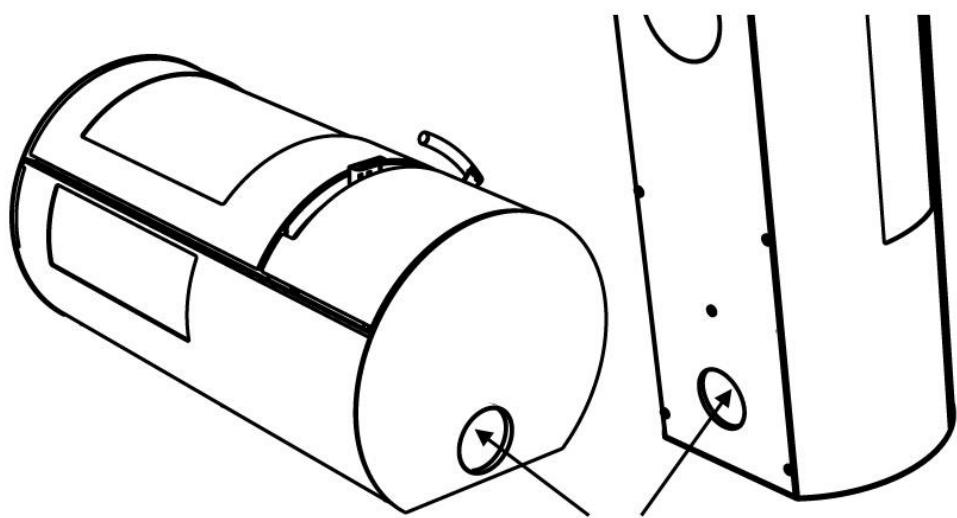

Brændeovnen er forberedt for, at roret med ekstern luft kan tages ud nederst bag på ovenen eller under ovenen (se nedenstående illustration).

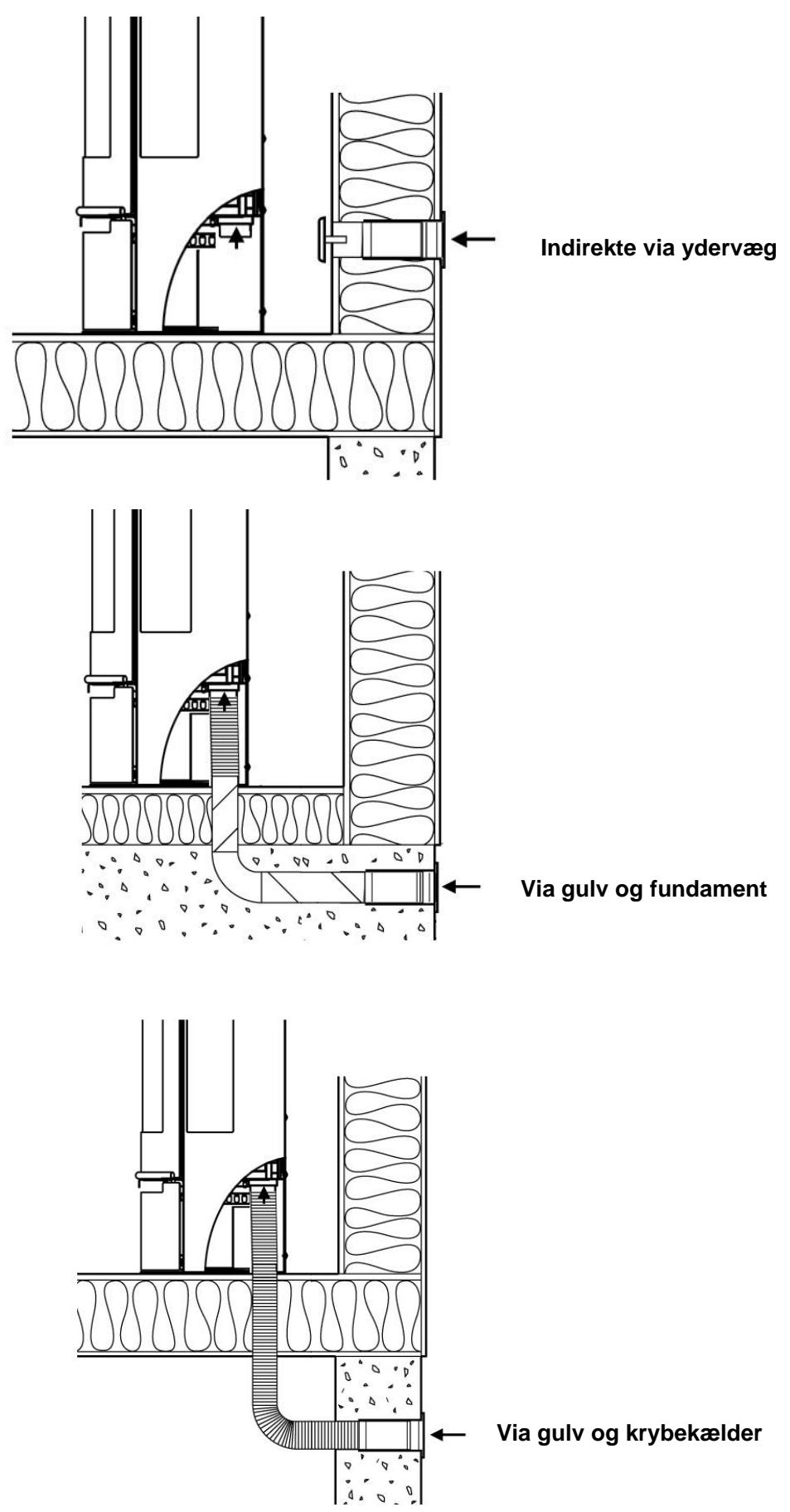

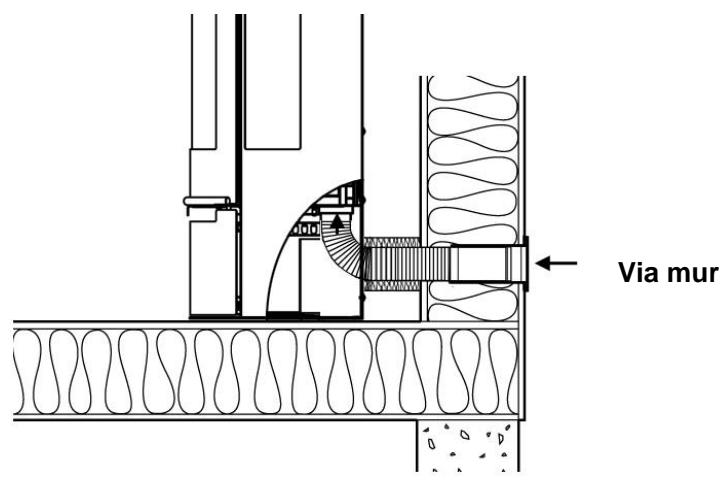

Installationsmuligheder

2.3 Rortilslutning

Aduro 9 air er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den runde plade af bagpladen øverst bag på ovenen og derefter byttes røgstudsen (der sidder ved topafgangen oven på ovenen) med dækpladen (der dækker bagudgangen). Det inderste varmeskjold (der er fastgjort til bagpladen) demonteres, da dette ikke skal anwendes ved bagudgang. Topafgangen afsluttes med en pynteplade, som ligger i askeskuffen. Til Aduro brændovne anwendes et røgrør med en diameter på 150 mm.

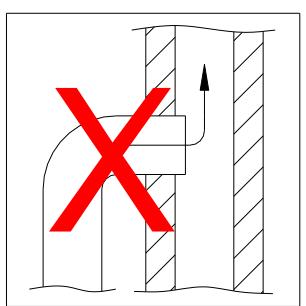

2.4 Tilslutting til muret skorsten

Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen erler et buet rgrr via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og rgrrret sættes på plads. Der ægges en tynd pakning mellem rgrr og murbøsning for at ætne samlingerne. Rgrrret skal gå 5-10 cm ind i murbøsningen, men mA ikke gå ind og blokere for abningen i skorstenen (se illustration nedenfor).

Læs eventuelt mere om de danske regler i Bygningsreglement for smahuse udgivet af Byggestyrelsen. Brændeovnen kan tilsluttes til en skorsten med flere pamonterede varmekilder.

3.0 Fyring i brandeovnen

3.1 Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
• Opbevar aldrig let antændelige væsker som benzin i nærheden af brændeovnen og anvend aldrig let antændelige væsker til at antænde brændet i brændeovnen.
• Tøm aldrig askeskuffen, nær brændedeovnen er varm. Der kan ligge gløder i askeskuffen i op til 24 timer after, at ilden er gæet ud. Vent derfor med at tømme askeskuffen til du er sikker på, at der ingen gløder er i asken.
  Lagen kal vare lukket, mens brandeovnen bruges. Kun de Forste minutter under optending kan lagen sta pa klem.
  I tilfælde af skorstensbrand: luk alle spjæld på brændeovnen og ring til brandvæsenet.

Træ og træbriketter. Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 ár udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tørt og dermed afbrænde for hurtigt. Træet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rddderne. For at opnà optimal afbrænding ma træets fugttighed ikke overstige 18%, hvilket svarer til ca. et árs opbevaring udendørs under tag. Træets fugttighed kan måles ved hjælp af en fugtmålær ell er ved at smøre opvaskemiddel i den ene ende af træet og puste i den,anden Ende. Hvis træet er tørt nok, vil derkommen sæbebobler. Træet kloves i stykker med en diamater på ca. 10 cm og en brændelaengde på max 39 cm. Ved anwendelse af for fugttig træ reduceres ovnens virkningsgrad betydelligt og partikelemissionen øGES.

Det er forbudt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader bade miljøet, brændeovnen og dit helbred. Fossile brændsler mA ikke anvendes.

3.3 Hvordan taender jeg op i min brændeovn?

Optændingen er meget afgorende for en hurtig og effektiv start på forbrændingen.

1) Åbn for spjældet nederst under lagen (trækkes helt ud). Primæluft bruges i starten til at få bålet i gang, mens sekundæluften holder bålet ved lige. Nedenstäende illustration viser brændeovnen set fra fronten med angivelse af spjældindstilling.
2) Læg et kløvet stykke træ på tværs i brændkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ på tværs ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.
3) Hold lagen ca. 1 cm på klem, indtil glasset er sö varmt, at du ikke længere kan røre det. Luk herefter lagen. När der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lagen.

På www.aduro.dk/ www.aduro.no under „Aduro brændeovne“ / „Aduro peisovner“ kan du finde en film, som giver rám od optænding og fyring i brændeovnen.

Bemerk: betjeningsgrep bliver varme, nár brændeovnen bruges. Anvend derfor den medfølgende handske til betjening af ovenen.

3.4 Første optænding

Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Traeet fra emballagen kan eventult saves i minded stykker og bruges ved forste optænding.

De feste gange brændeovnen anvendes, kan der forekomme røg og lugtgener fra brændeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig uduftning i detteperiode. Det er ligeledes vigtigt at fyre forsigtigt de feste 2-3 gange, da brændeovnen herved kan udvide sig langsomt.

Desuden bør du vare opmaerk som pa, at ovenen under opvarmning og nedkøling kan give nogle sakaldte „klikkelyde“, a la nár du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.

Under fpre optaending, som b or foretages med ca. 1 kg trae, er det ligeledes en god ide at lade lagen stp klem, og den ma ikke lukkes, for ovnen er kold. Dette bgr gres for at forhindre, at pakningen klistrer fast pa selve ovnen.

3.5 Hvordan fyrer jeg i min brændeovn?

Brændeovnen er beregnet for intermitterende forbrænding. Det betyder, at hvver pafyring brændes ned til gloder, focr der genpafyres.

For at fä den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivetmere gas.

Dernæst afgør mængden af træ i braændkammeret ogsa forbraendingen. Til normal brug bør du/DDke lægge mere end to stykker træ ind. Hvis du ønsker en høj effekt, kan du lægge mere træ pa. Den nominelle varmeydelse opnås ved at pafyre ca. 1,5 kg træ pr. time.

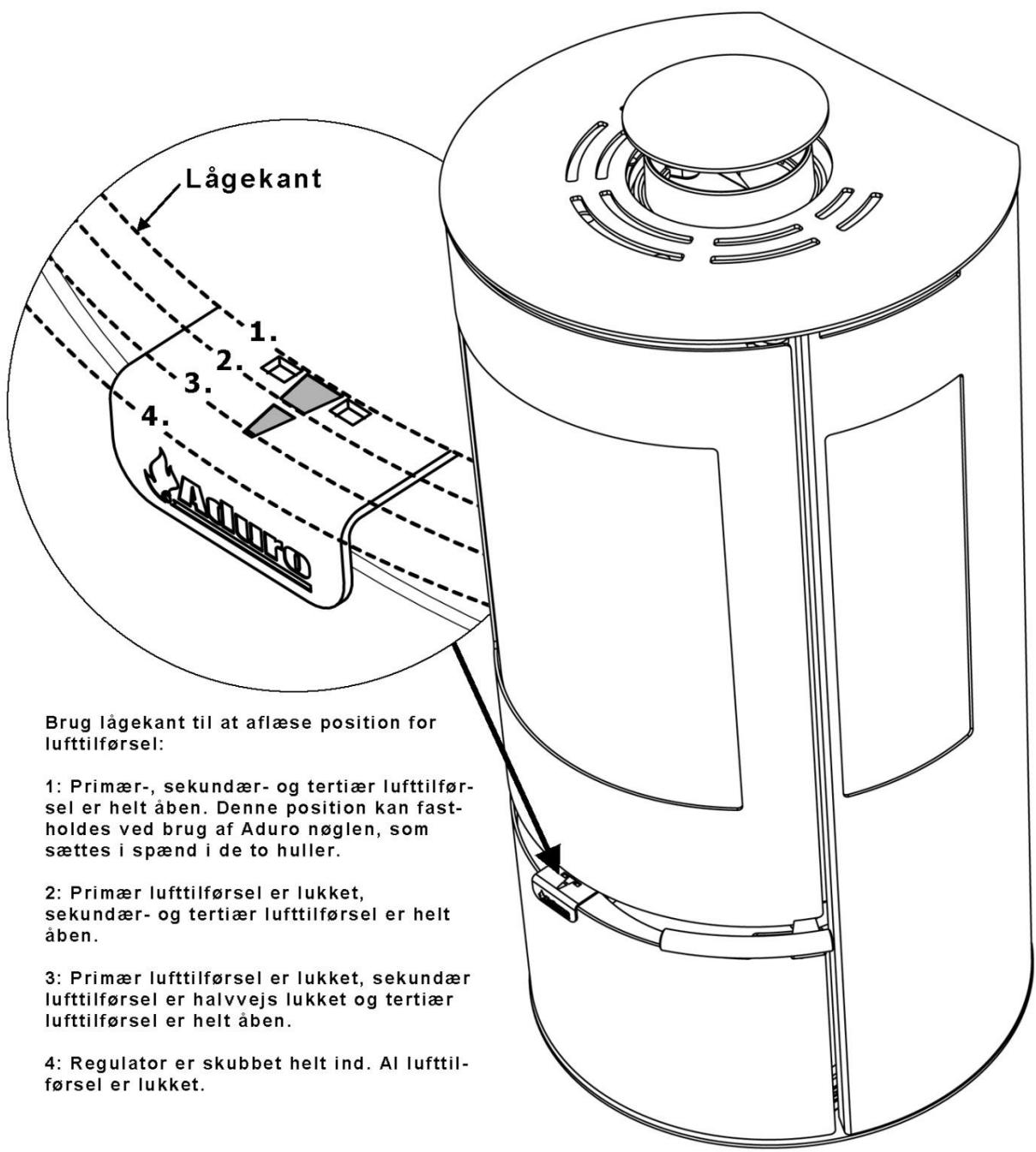

3.6 Luftspjaeld

Brændeovnen er forsynet med et spjaeld under lagen, som regulerer luften til forbrændingen, dvs. bade primær-, sekundaer- og tertiaerluft. Brændeovnen skal altid tilfores sekundaer og tertiaerluft, mens der fyres i brændeovnen.

Med luftspjældet kan du tilpasse brændeovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Jo længere spjældet er trukket ud, jo mere luft tilfores og jo kraftigere forbrænding opnæs. På ovenstændende illustration kan du se, hvor meget luft der tilfores ved forskellig spjældindstilling. Når spjældet trækkes helt ud, tilfores der maksimal luftmændde. Aduro-tronic automatikken lukker automatisk ned for primæluften after ca. 6 minutter. Brændeovnen fungerer under normale omstændigheder med sekundæluften mellem 60% og 100% abent (dvs. spjældet skubbet ind til mellem position 2 og 3). Dumö aldrig lukke sö langt ned for luftspjældet, at flammerne gär ud. Der skal altid ∀ere synlige flammer for at opnø en ren og effektiv forbrænding. For lav lufttilforsel kan fore til)därlig forbrænding, hjoe emissioner og en)därlig virkningsgrad.

3.7 Primafluft

När du lægger nyt træ ind, skal der Åbnes for spjældet nederst under lagen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er SSE lille, at det er nødvendigt at abne for spjældet i ca. 2 min. for at få ild i de nye brændestykker.

For at reducere risikoen for at der kommer aske ud af ovnen, nar lagen abnes for indfyring af nyt træ, er det en god ide at abne spjældet nederst under lagen ca. 1 minut før lagen abnes. Dette resulterer i ogget træk gennem ovnen og reducerer risikoen for, at aske drysser ud.

Bemerk: hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,1 kg træ i timen, er der risiko for, at lakken på ovenen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andere skader på ovenen der skyldes overfyring ikke dækket af garantien.

3.8 Aduro-tronic

Den patentanmeldte automatik Aduro-tronic kan betjene brændeoynen for dig. Du skal säledes kun tænke på at lægge tør træ i ovnen og aktivere automatikken. Derefter klarer Aduro-tronic resten, og du kan nyde flammerne og den effektive forbænding. Aduro-tronic er en mekanisk løsning, der virker=uden tilslutning af strøm.

Bemærk: det er vigtigt altid at bruge tørtræ i rigtg størrelse for at opnå den optimale forbrænding.

3.8.1 Sādan betjenes Aduro-tronic

Ved optaending

Ved første optænding af brændeovnen er der behov for, at den kan fæ tilførmaksimal mængde primæluft for at antænde bælet. Derfor kan primærspjaeldet holdes "tvangsæbent". Dette gøres ved at trække primærspjaeldet welt frem og dernæst sætte Aduro-nøglen i klemme (se illustration). Nær ovnen er varm, og der er skabt et glødelag i bunden af brændkammeret, kan Aduro-tronic sættes i automatik position, dvs., at Aduro-nøglen fjernes.

Alternativet kan du lade lagen stå på klem de Förste minutter af optændingsfasen (uden nøgle).

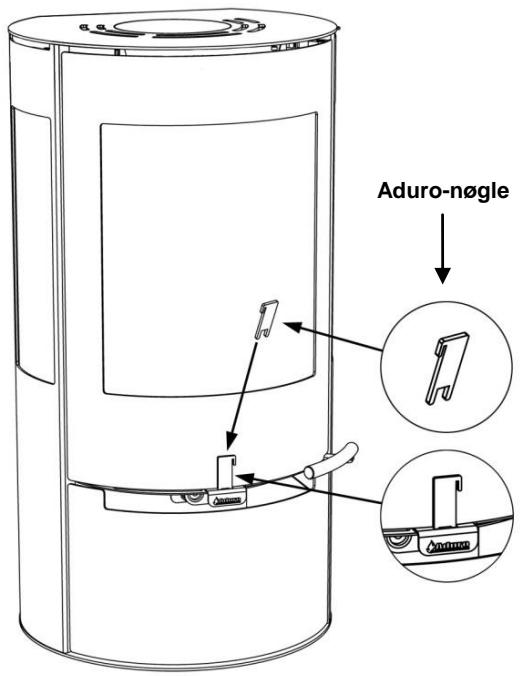

Ved indfyring

Hver gang der lægges nyt træ ind i brændeovnen, skal der tilføres primaerluft i en noje afmål't mængde de første minutter. Det er dog også vigtigt, at primaerluften ikke tilføres i for lang tid. Dette er ndvendigt for at sikre optimal forbrænding. Aduro-tronic sørger for at lukke primaerluften i det rigtige tempo. Du aktiverer automatikken ved at trække primærspjaeldet ud, hver gang der lægges brænde ind. Aduro-tronic automatikken vil derefter lukke spjaeldet gradvist after den forprogrammerede tid.

Regulering af Aduro-tronic automatikken

Automatikken er forudindstillet, sä primæluften lukker i lobot af de første 5 minutter. Denne indstilling er brugt under test af brændeovnen på Teknologisk Institut med brænde i "standard" størrelse og i optimal fugtighed på 17-20%. Standard størrelse for brænde er en længde på ca. 30 cm og ca. 10 x 10 cm i tykkelse. Der er øgså anvendt en "standard" skorsten til testen. I praksis kan disse forhold ændre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primæluften skal lukke lidt langsommere: (fx hvis du har lidt mindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne) Juster skruen på frontsiden af styringsbeslaget med en[lle unbraconøgle, sä lukningen sker langsommere. Hvis skruen drejes til hjre forlænges lukketiden og mod venstre afkortes lukketiden.

Aduro-tronic mä ikke lukke på mere end 6 minutter.

3.9 Ventilation/frisklufttilforsel

For at brændeovnen virker optimalt, skal der tilfores luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen star. Tætte huse, kraftige emhætter og ventilationsanlæg kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dārlig forbrænding. I disse tilfælde vil det�� nɒdvendigt at ábne et vindue for at tilfo re luft til forbrændingen og udigne undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen star. Den luftmængde, der bruges til forbrændingen, er ca. 25 m³/h.

4.0 Skorstenen

Data til beregning af skorsten:

	Træ
Røgtemperatur mål't ved [20°C]	245
Skorstenstræk ved prøvningeffekt [mbar]/[Pa]	0,12/12
Røggasmasseflow [g/s]	5,7

Den optimale forbranding opnåes ved et konstant skorstenstræk på 0,10 til 0,14 mbar mål't i røgræt over ovennen. Der er mange faktorer, der påvirker skorstenstrækket, blandt andet temperaturen utdenfor, vindstyrke og omkringliggende bygninger. Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen. Er skorstenstrækket for højt, kan der monteres et spjæld til regulering af skorstenstrækket. Kontakt den lokale skorstensfejer for nærmere rådgivning herom.

Skorstenen skal vare sa hoj, at trakforholdene er i orden - over 12 pascal. Hvis det anbefalede skorstenstræk.
ike opnas, kan der opsta problemer med rog ud af lagen ved fyring. Paa www.aduro.dk kan skorstenshjde pa.
stalskorsten beregnes.

4.1 Dárligt træk i skorstenen

Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækkek (lad skorstensfejeren vurdere det). Trækkek skal vaere ca. 0,10 - 0,14 mbar for at give en tilfredsstellende forbrænding og forhindre røgudslip.

Hvis skorstensfejeren vurderer, at trækket er i ordin, og du stadig har problemer med optændingen, kan du prove at forlændge optændingsfasen/bruge flere tynde optændingspinde, SSEskorstenen varmes godt igennem.

Skorstenen trækker først optimalt, nær den er varm. Optændingsfasen kan forlænges ved at bruge masser af optændingspinde samt 1-2 optændingsblokke. Nær der er dannet glødelag, fyldes 2-3 stykker tørt, kløvet brænde på.

5.0 Vedligeholdelse af brændeovnen

Pakninger

Med tiden bliver pakningerne slidte og bør derfor efterses. Er de utætte, bør de skiftes.

Glas

Vadt trae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodee glas. Der findes ogsa rengoringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean svampen.

Brændkammeret

De gule plader i brændkammeret slides naturligt og bør udskiftes, narr der kommer revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fås i færlige sæt. Du kan øgså købe hele plader, SSE du selv kan kopiere de slidte plader. Spørg din forhandler.

Aske

Tom askskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovnen, da det isolerer brændkammeret og gør det nemmere at tende op.

Rengoring af brændeovnen

Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvugs med et[lle mundstykke med blnde børster eller støves af med en tør blød klud. Brug ikke sprit aller andre oplosningsmidler, da dette vil fjerne malingen. Brændeovnen mA ikke rengøres med vand.

Brændeovnens indre og røgrør kan rengøres gennem lagen og eventuelt gennem renseåbning i røgrøret. Den øverste ildfaste sten (røglederpladen) kan fjernes. For at få fri adgang til toppen af brændeovnen og røgrøret afmonteres metalrøglederpladen, som er monteret med to skruer. Røgrøret kan øgså fjernes fra ovenen og renses på denmaze. Rengøring af brændeovnens indre og røgrør bør foretages árligt eller hvis nødvendigt oftere i relation til, hvor ofte brændeovnen benyttes. Dette arbejde kan øgså bestilles ved skorstensfejeren.

Reparation af overfladen

Fár du en ridse i eller bliver overfladen pà din brændeovn slidt ned, kan den let afterbehandles/opfriskes med den originale Senotherm® lak pà spraydase. Den fãs i bâde sort og gra hos din lokale forhandler.

Bemark: al vedligeholdelse af brændeovnen bør kun ske, nar den er kold.

Reservedele oq uautoriseret ændring

Der mä kun anwendes originale reservedele til brændeovnen. Forhandleren kan vare behjælpelig med rådgivning og salg af reservedele. Enhver uauthoriseret ændring af brændeovnen er forbudt, da brændeovnen derved ikke længere opfylder de godkendte specifikationer.

6.0 Tilbehør

Til Aduro ovnene tilbydes et bredt sortiment af tilbehør:

Peisesaet
- Brændekurve i filt, PET og læder
Brændespande
Pejsegitter
- Briketkasse og askespand
Gulplader i glas og stal
Rgrr

• Aduro Easy Firestarter
• Aduro Easy Clean

7.0 Reklamationsret og garanti

I henhold til kobeloven gelder reklamationsretten i to ar fra kobsdat o af brendeovnen. Kobskvittering med datogelder som bevis. Reklamationsretten dækker ikke skader forarsaget af forkert installation og brug afbrandeovnen. Reklamationsretten omfatter ligeledes ikke lsedele og sliddele (ildfaste sten, glas, pakninger,skinner, stobejernsrist og greb), da de slides ved almindelig brug. Disse dele kan kbes som reservedele.

7.1 Online garantiregistrering

Aduro giver dig mulighed for at udvide ovenstäende garanti på din brændeoyn fra to til femår. Du skal blot gå ind på vores hjemmeside www.aduro.dk / www.aduro.no og registrere din nye ovn i vores garantidatabase. Garantien træder i kraft, safremt du udfylder samtlige datafelter. Tidsfristen for registrering af din brændeoyn er en maned fra kɒb af ovenen.

8.0 Sporgsmål og svar

Har du brug for yderligere informationer, kan du lase meget mere pa www.aduro.dk / www.aduro.no.

God formjelse!

RRF

Godkendt praveinstutih.t.Delstatstbyggevedtaegterme,reg.nr.:NRW 15
Godkendt prveinstitut for byggetilsynsmessige tilladelser
Gokendt DIN CERTCO prveinstitut, reg.nr.: PL139
Gokdendt prveinstut, godkendt af Europakommissionen, reg.nr.: 1625

Kontrolerklaring nr. RRF - 40 10 2214

Prøvens art	Prøve i h. t. DIN EN 13240
Genstand for prøven:	Brændeoyn Aduro 9 basis, Aduro 9-1, Aduro 9-2, Aduro 9-3, Aduro 9 pedestal, Aduro 9-4, Aduro 9 xtra heatshield und Aduro 9 air
Ordregiver:	Aduro A/S, Beringvej 17, DK - 8361 Hasselager
Nominal varmeydelse:	6,0 kW
Støvemissionen:	28 mg/m3ved 13% O2after DIN plus metode
Virkningsgrad:	81,3 %

Provningsresultater: CO-volumenprocenten i forbrændingsgassen i ovennævnte brændeoyn udgør ved en nominal varmeydelse ifolge provebetingelserne i DIN EN 13240 med provebrændslet braendestykker 0,10 vol.-%, (1250 mg/m) relateret til 13% O_2 Bemærk venligst, at de oplyste værdier er uddrag af prøvningsrapporten. Det attesteres herved at ovenfor nævnte fyringsanlæg opfylder emissionskravene i: Bilag 1 til bekendtgorelse nr. 1432 af 11 decembe 2007 vedr. regulering af luftforurening fra braendevne og braendekedler samt vise andre anlaeg til energiproduktion.

Dette certifikat erstatter certifikat nr. RRF - 40 10 2214 dateret d. 09.02.2010.

Godkendelseseafdelingens leader

Dr. Lucker

Essen, 04.08.2011

Skorsensfejer pategning

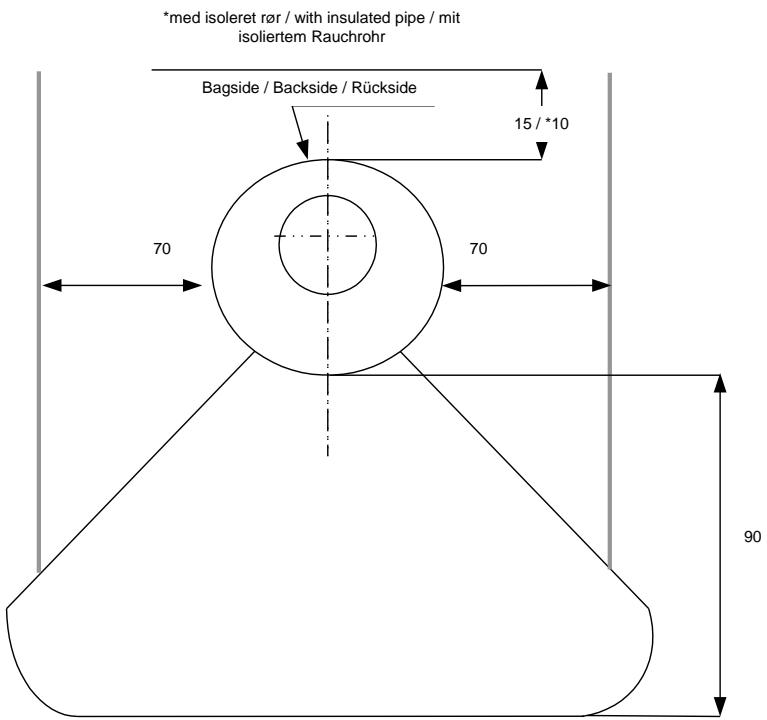

Bakom kaminen	Bakom kaminen ved halvisoleret rökrör	Ât sidan	Avständ til møbler
15 cm	10 cm	70 cm	90 cm
