BRUKSANVISNING 9 AIR ADURO
For att du sca fà sá stor glädje och nytta som möjigt av din nya braskamin fran Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.
1.0 Allmänt
1.1 Certifieringar
Aduro 9 air uppyller den europeiska standarden EN 13240 somt nord standard NS 3058 och ar darmed godkänd for montering och använding i Europa. Produktionen genomgår dessutom extern kvalitetskontroll. Produkt Dokumentationen for Norge har Sintef-nummer 110-0332 och kan laddas ner frän www.aduro.no eller www.nbl.sintef.no. Aduro 9 air År øckså Svanenmarkt, vilket innebär att kaminen uppyller mycket stränga miljokrav och tillverkas på ett miljövänligt satt. DoP (Declaration of Performance) findes på www.aduro.dk.
1.2 Tekniska data
| Nominell värmeeffekt | 6 kW |
| Rökrör | Ø150 mm topp/bakre |
| Yttermätt (HxBxD) | 958 x 500 x 447 mm |
| Höjd römstuss über golv | 928 mm |
| Avständ från golv till centrum av bakre rörutgang | 193 mm |
| Vikt | 103 kg |
| Material | Plät |
| Brösle | Ved och vedbriketter |
| Vedlängd max. | 39 cm |
| Konvektionskamin | ✓ |
| Primär-, sekundär och tertiär lufttillförsel | ✓ |
| Sotfri glaslucka | ✓ |
| Asklåda | ✓ |
| Virkningsgrad | 81,3% |
| Skorstensdrag | 12 Pa |
| Maximal Förbrännning per timme: - Trä | ca. 3,1 kg |
| Värmeeffekt i byggnader med: - Optimal isolering: | 150 m² |
| - Genomsnittlig isolering: | 100 m² |
| - Dålig isolering: | 60 m² |
1.3 VIGTIG:SERIENUMMER
På braskaminen finns ett serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklare sca kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det här numret.
P/Nr.
1.4 Hemtransport
När braskainen transporteras hem ska den helst stå upp. Om du vill lagga den ner År det viktigt att du tar bort lõsa delar i brännkammaren, dvs. gjutjärnsgaller och lõsa eldfasta stenar, somt tar ut asklådan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och)darefter fylla utrymmet med overblivet emballage, sä att alla lõsa delar hälls på plats.
Du fär gärna installerera braskainen på egen hand, men vi reckommender att du ber en sotare som vägledning. Din Återförsäljare kan också ge råd om installationen. Det ar viktigt att du uppyller alla gällande nationella och europeiska bestämelseer och forordningar vid installation av braskainen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommender vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan reckommendera lámpliga montörer, se www.aduro.dk.
Obs! Braskainen mäste godkännas av behörig brandmästare innan den tas i bruk.
2.1 Placering av braskaminen/avständskrav
Avständskrav föreligger bara Near braskainen placeras intill brännbart material. Se nedanstäende illustration. Om braskainen ske sta intill en murad vagg erler andra ej brannbara material finns inga krav pa sakerhetsavstand. For att underlätta rengöringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avständ till vagggen.
Avsänd till brännbart material
Obs! Det är viktigt att braskaminen installereras på att golv med tillräcklig bärighet. Om den befindigma konstruktionen inte uppfyller de hare kraven måste golvet forstärkas på lämpligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) for att uppnà detta.
Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller heltäckningsmatta måste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skag minst 30~cm framfor och 15~cm på var sida om braskainen.
2.2 Extern lufttillförsel av forbränningsluft
När en kamin installeras i ett rum ökar kraven på lufttillförsel i rummet. Se också punkt 3.9. Aduro 9 air kan tillforas Förbränningsluft via en en kanal utifrän, som ansluts tappen under brännkammaren. Den luftmängd som används till Förbränningen ar ca 25~m^3/h .
Tappen på kaminen har en utvändig diameter på 78 mm, och det ska anvandas att rör med en diameter på 80 mm. Rördiametern skall ökas till 100 mm vid en rördragning på over en meter. Tillsvarande skall också en större vaggventil ölavjas. I varma rum skä kanalen kondensisoleras med 30 mm mineralull, som utvändigt föses med en fuktpärr (byggplast). Vid installationen ar det viktigt att tata mellan roret och vöggen (alternativ golvet) med tätnigsmassa.

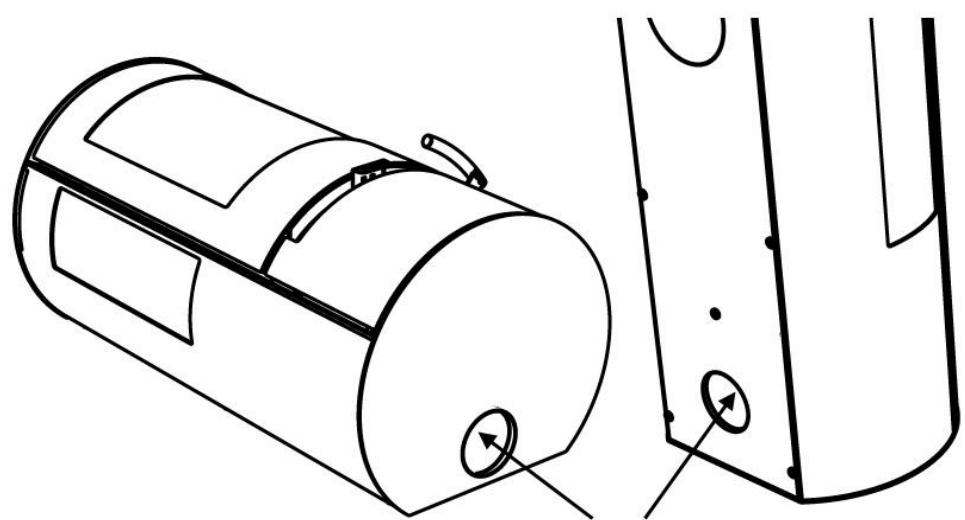

Braskainen ar byggd sa att roret med extern luft kan tillslutas pa kaminens baksida ell undersida (se nedanstaeende illustration).

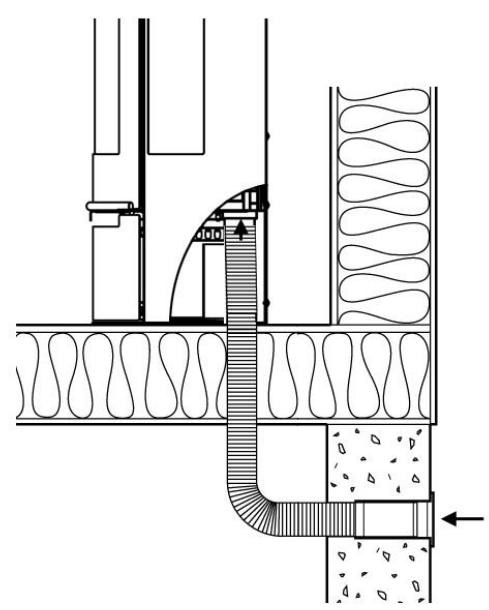

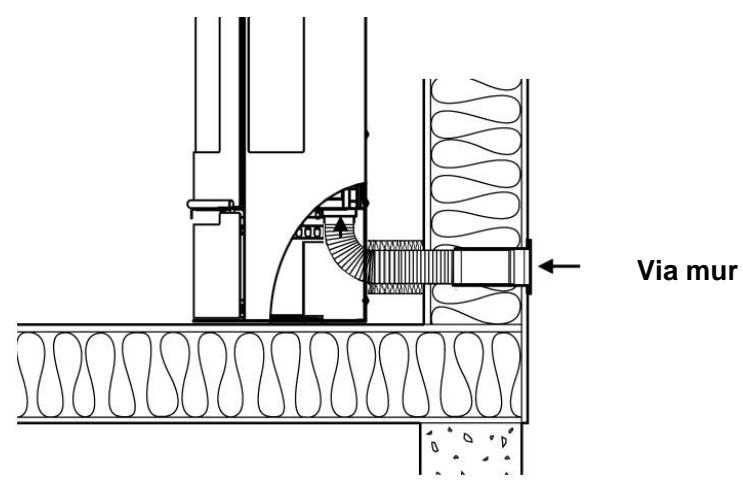

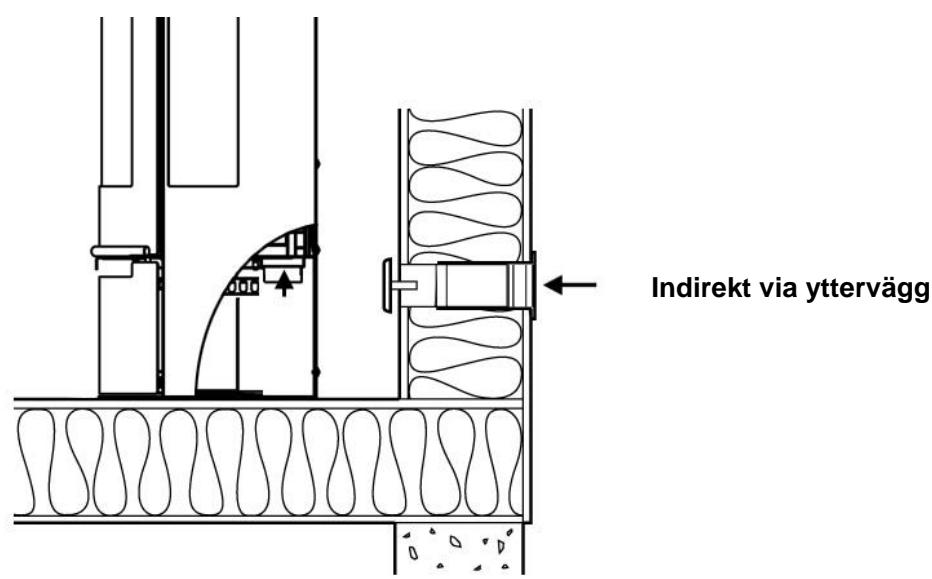

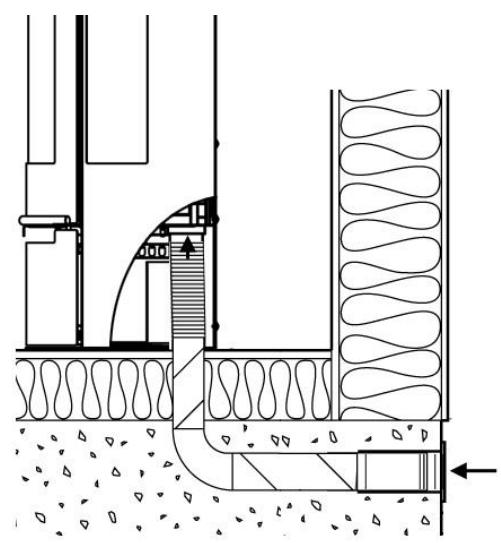

Installationsmöljigheter
Via golv och fundament
Via golv och krypkallare
2.3 Rortilslutning
Vid leverans frän fabriken ar Aduro 9 air försedd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda pläten frän bakpläten langst upp på kaminen och byter sedan ut röktussen (som sitter vid toppavgangen ovanpå kaminen) mot täckpläten (som täcker den bakre utgängen). Det inderste varmeskjold (der er fastgjort til bagpladen) demonteres, da dette ikke skal anvendes ved bagudgang. Toppavgangen avslutas med en dekorationsplät, som ligger i asklådan. Till Aduro braskaminer används ett rökrör med en diameter på 150 mm.
2.4 Anslutning till murad skorsten

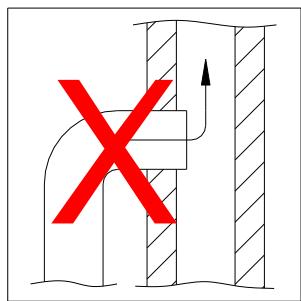

Om braskainen ske anslutas till en murad skorsten används den bakre utgangen aller att böjt rökrör via toppavgången. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökröret. Lagg en tunn packning mellan rökröret och väggenomföringen für att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä lungsit in att den blockerar skorstensöppningen (se figur nedan).
Braskaminen kan vara ansluten till samma skorsten som flera andra värmekällor. Men innan du gör det mäste du kontrollera vilka regler som gäller.
3.0 Elda i braskainen
- Braskaminen blir varm under drift och bördärfor hanteras med forsiktigkeit.
- Förvara aldrig lättantändiga vätskor som bensin i narheten av braskainen och använd aldrig lättantändiga vätskor for att fö eld i kaminen.
- Töm aldrig asklådan när braskaminen ar varm. Det kan ligg glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ār saker på att det inte finns nàgon glöd kvar i lådan.
- Luckan skara varstangd nar braskaminen anvands. Under de forsta minuterna after att du har tant kan du dock lamna luckan pa glant.
I handelse av soteld ske du stenga samtiga spjäll på braskaminen och tillkalla brandkåren.
3.2 Bransletyper
Alla sorters ved, sāsom björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränsle i kaminen. Olika trāslag har olica densitet, ju högre densitet veden har dato högre ár energivärdet. Högst densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan forvarats utomhus under tak i minst ett ár. Trä som forvaras inomhus har en tendens att bl För tort och brinner dārfor für snabbt. Träden ska helst fällas om vintern, daß en stor del av træts fukt har dragits ner i rötterna. För att uppnà optimal forbränning bör træts sukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Træts sukthalt kan mātas med hjälp av en fuktmätare eller genom att smörjia in enaänden av ett vedtra med diskmedel och därefter blasa i andraänden. Om træt ár tillräckligt torrt bildas sāpubblor. Træt ská klyvas i bitar med en diameter på ca 10 cm och langden ská vara max. 39 cm. Om du använder alltför fuktig ved minskas kaminens värmeeffekt avsevärt och partikelutsläppen ökar.
Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Fossila bränslen fär inte användas. Eldning av sádant material skadar saväl miljön som braskaminen och din hälsa.
3.3 Hur tander jag braskaminen?
Tändingen spelar stor roll när du vill uppna snabb och effektiv Förbränning.

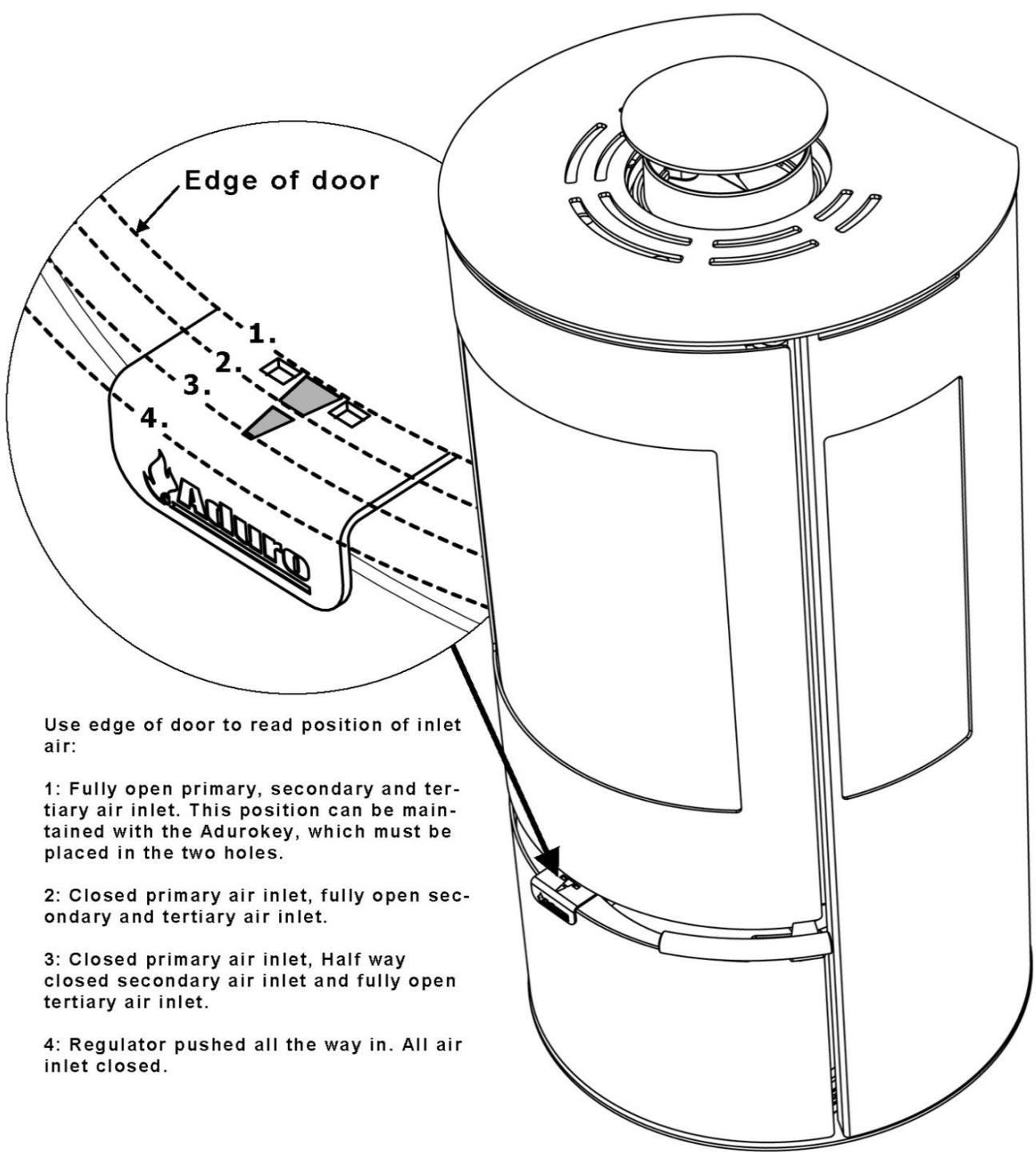

1) Borja med att öppna spjället langst ner under luckan. Primärspjället används i börgan for att fä fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstående figur visar braskaminen sedd framifrän och var spjällen sitter.
2) Lagg ett vedträ på tvären i brännkammaren och placera två tandbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedträ direkt ovanpå briketterna och ett par små trästickor på tvären ovanpå. Det maste kunna komma luft till briketterna, men vedträna ska ligga tätt ihop och "värma" varandra.
3) Låt luckan stå öppen ca 1 cm tills glaset ar sö varmt att du inte langre kan röra vid det. Stäng sedan luckan.
När det finns klara, synliga flammor och elden har tagit bra fart, stäng primärspjället langst ner under luckan.
Obs! Handtagen blir varma när braskaminen används. Använd därför den medfoljande handsken till att sköta kaminen.
3.4 Forsta eldningen
De Första gängerna du anvander braskainen kan det forekomma rök och dalg lukt frän braskainen, vilket ar helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräckligt i rummet under den har tiden. Det är också viktigt att elda fösiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källna till att kaminen under uppvärmming och nedkylnng kan ave sá kallade "klickljud", ungefär som;när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts for.
Första gängen du eldar bör du använda ca 1 kg ved och det är också en bra idé att lata luckan stå på glänt och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.
3.5 Hur eldar jag i braskaminen?
Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.
For att fä basta tänkbara Förbränning sku du reglera effekten/värmemängden med hjälp av brändslet. Små vedträn ger kraftigare Förbränning an stora vedträn, aftersom ytan ar större och veden avger mer gas. Dessutom avgörs Förbränningen också av mängden ved i brännkammaren. Till normal användning bredu inte lögga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella värmeeffekten uppnås genom att elda ca 1,5 kg ved per timme.
3.6 Varmluftsgaller
Braskainen ar utrustad med ett galler under luckan som regulerar forbranningsluften, dvs. bade primär-, sekundär- och teritäluft. Det skall alltid tillforas sekundär- och teritäluft nar det eldas i kaminen.
Med varmluftsgallret kan du tilpassa braskainen till skorstensdraget och den värmeeffekt som du önskar. Ju langre spjället ar utdraget, ju mera luft tillförs och ju kraftigare blir forbränningen. Ovanstäende illustration visar hur mycket luft som tilförs vid de olika inställningarna. När gallret ar helt utdraget tillförs det maximal luftmängd. Adurotronic automatiken stänger automatiskt ner for primärluften after ca. 6 minutes. Kaminen fungerar under normala omständigheter med sekundärluften mellan 60% och 100% oppen (dvs. spjället ar indraget mellan position 2 och 3). Du fär aldrig stanga varmluftsgallret sä mycket att lögorna slocknar helt. Det skall alltid vara synliga flammor for att uppnä en ren och effektiv forbränning. För lög lufttilförsel kan medfora en dālig forbränning, Höga utsläpp och lög verkningsgrad.
3.7 Primärspjäll
När du lagger in ny ved sca du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vänta med att lögga på ny ved tills glöden År sö liten att du måste öppna primärspjället i ca 2 min. for att få fyr på de nya vedtrāna.
Om du vill undvika att det yr aska ur kaminen när du öppnar luckan for att lagga i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska falter ut.
Obs! Om du eldar for kraftigt i braskaminen och forbranner mer an ca 3,1 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig ednning tacks inte heller av garantin.
3.8 Aduro-tronic-automatik
Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskainen Åt dig. Du behöver dà bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic År en mekanisk LOSSing och fungerar heltutan elanslutning.
Obs! Det ar viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal forbränning.
När du tänder brasan
Första gängen braskainen tänds behöver den få sä mycket primärluft tillförd som möjigt für att kunna tända brasan. Därfor kan primärspjället hällas "tvängsöppet". Det gös genom att du drar primärspjället ända fram och därefter satter Aduro-nyckeln i kläm (se figur). När kaminen ar varm och det finns ett lager glöd på botten av brännkammaren kan du stalla Aduro-tronic i det automatiska laget och ta bort Aduro-nyckeln.
Alternativek van du lata luckan sta pä glant de Första minuterna under upptändningen (utan nyckel).

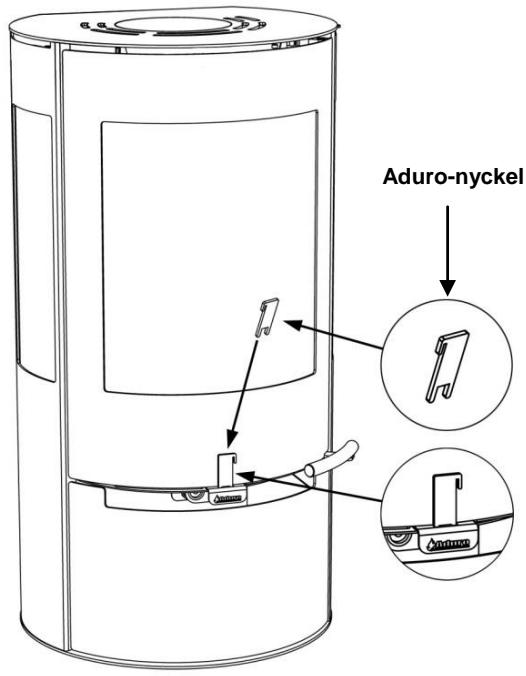

När du fyller på ved
Varje gang du lagger pa ny ved i braskainen maste du tillfora primarluft i lagom mangd under de forsta minuterna. Det ar dock ocksa viktigt att inte tillfora primarluft under alltfor lang tid. Detta ar nodvändigt for att forbränningen ska bli optimal. Aduro-tronic-automatiken bryter tillforseln av primarluft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primarspjället varje gang du lagger in ny ved. Aduro-tronic-automatiken stanger sedan spjället gradvis after forprogrammerad tid.
Justering av Aduro-tronic-automatiken
Automatiken ar Förinställd sä att primärluften bara tillförs under de Första fem minuterna. Den harinstallen används nar braskaminen testas på Teknologisk Institut für edninq med ved i"standard"-storlek som har
optimal fukthalt, mellan 17 och 20 procent. Standardstorleken på ved är ca 30 cm langd och ca 10 x 10 cm tjocklek. Vid testet används också en "standard"-skorsten. I verklighthen kan forhällandena se annorlunda ut. Därfor har du möjlighet att ställa in Aduro-tronic-automatiken utifrän just dina forhällanden. Om du vill att primärspjället skä stängas lite längsammare (t.ex. om du har lite minde drag i skorstenen, om veden är större eller om du inte vill behöva fylla på ved lika ofta): Justera skruven på framsidan av justeringsbeslaget med en liters insexnyckel, sö att spjället stängs längsammare. Om du vrider skruven ät höger forlängs stängningstiden, medan den förkortas om duvrider at vänster. Aduro-tronicmökke likkukke på mere end 6 minutter.
3.9 Ventilation/frisklufttillforsel
For att braskainen ske fungera optimal maste forbränningen tillforas luft. Darfor ar det viktigt att det kan komma in tillrackligt med luft i det rum darr braskainen star. Tata hus, kraftiga flaktar och ventilationsanlaggninger kar skapa undertryck kring braskainen, vilket ger roklukt och dalg forbränning. I sadana fall ar det nodvändigt att oppna ett fönster for att tillfora luft till forbränningen och jämna ut undertrycket. Du kan också satta in en Luftventil i det rum darr braskainen star. Mangden forbränningsluft som gär at till forbränningen ar ca 25m^3 /h
4.0 Skorstenen
Data for beräkning av skorsten:
| Holz | |
| Rökgastemperatur uppmätt vid [20 °C] | 245 |
| Rekommanderat skorstensdrag [mbar]/[Pa] | 0,12/12 |
| Rökgas, massaflöde [g/s] | 5,7 |
Den optimala forbränningen uppnås vid ett konstant skorstensdrag på 0,10 till 0,14 mbar, uppmätt i rökröret ovanfor kaminen. Det finns mange faktorer som paverkar skorstensdraget, bland annat utomhustemperatur, vindstyrka och omkringliggande byggnader. Minsta rekommenderade skorstensländgår 3,5 m och lamplig
tvärsnittsarea ar 150-200 cm² (150-160 mm i diameter). Om det inte går att få tillräckligt bra skorstensdrag på naturlig våg kan du montera en röksugare på skorstenen. Om skorstensdraget ar for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren på orten for narmare rådgivning om detta.
4.1 Däligt drag i skorstenen
Om skorstenen ar for låg, otätller bristfälligt isolerad kan det uppstä problem med skorstensdraget (låt sotaren bedöma det). Draget ská vara ca 0,10-0,14 mbar für att ge tillfredsställande Förbränning och forhindra rökutsläpp.
Om sotaren gör bedömningen att draget ár tillräckligt och du ändå har problem med att fá fyr i kaminen, kan du prova att förlänga tändfasen/använda flera tunna stickor, sö att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimalt forrän den ár ordentlich varm. Tändfasen kan förlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlig glöd fyller du på med 2-3 torra vedträn.
5.0 Underhäll av braskaminen
Packningar
Med tiden blir packningarna slitna och bör då ses over. Om de ar otata bör de bytas.
Glas
Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som ar särskilt avsedda for borttagning av sot på glaset, fx Aduro Easy Clean svampen.
Brännkammaren
De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i fardiga set. Du kan också kopa hela plattor sö att du själv kan kopiera de utslitna plattorna. Fråga din äterförsäljare.
Aska
Töm asklådan innan den blir helt full. Lämna alltid ett lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.
Kaminens yta ar lackad med varmebeständig Senotherm®-lack. Den bevaras bast om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten, sprit aller andra losningsmedel, aftersom det avlågsnar lacken.
Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. För att fä fri tillgäng till toppen av braskaminen och rökröret, avmonteras metal rökvändarplattan som sitter monterad med två skruvar. Det gär också att ta bort rökröret fran kaminen och rengörà det på sö satt. Du bör rengörá braskaminens insida och rökrör varje ar erller oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.
Om det blir repor i ytbelaggningen aller om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken på sprayburk. Den finns i bade svart och gratt hos din lokala Återförsäljare.
Obs! Utför allt unterhalb på braskaminen;när den är kall.
Reservdelar och ej godkändaändringar
Du fär endast använda originaldalar till braskaminen. Din Återförsälajre erbjuder rådgivning och saljer reservdalar. Det ar forbjudet att genomföra ej godkända andringar på braskaminen, aftersom det innebär att den inte langre uppyller de godkända specifikationerna.
6.0 Tillbehör
Till Aduro braskaminer erbjuds att brett sortiment av tillbehör:
Eldningsverktyg
Vedkorgar i filt, PET och lader
Vedkorgar
Sakerhetsgrind
Brikettkorgochashhink
Golvplattoriglasochstal
Rokr
- Aduro Easy Firestarter
- Aduro Easy Clean svamp
7.0 Reklamationsratt och garanti
I enlighet med gällande konsumentköplag har kunden rätt att reklamera braskaminen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskaminen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packninger, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdilar.
Aduro ger dig möljighet att utöka ovanstäende garanti på braskaminen frän två till fem År. Du kan bara gå in på vår hemsida www.aduro.dk och registrarera din nya braskamin i.Var garantidatabas. Garantin träder i kraft sá snart du har fyllt i alla datafält. Du maste registrarera braskaminen inom en manad frän det att du harköpt den.
8.0 Frägor och svar
Om du vill ha mer information fár du gärna besöka vär hemsida på www.aduro.dk.
