TI 1K CENTER - Højttaler JBL - Gratis brugsanvisning og manual

Produkttype	Passiv centerhøjttaler
Mærke	JBL
Model	TI 1K CENTER
Kategori	Højttaler
Finish	Lakeret træ med beskyttende belægning
Grill	Aftagelig (fastgjort med stifter i hjørnerne)
Tilslutninger	Skrueterminaler (accepterer bananstik)
Bi-wiring	Muligt med aftagelige kontaktstænger
Intern filtrering	Passiv, opdelt i to sektioner (bas og mellemhøj)
Effekttest	Filtreret pink støj i 8 timer, peakniveau 4 gange over gennemsnitsniveau
Anbefalet kabeltværsnit	1 mm² op til 5 m, 1,5 mm² op til 10 m, 2 mm² op til 20 m
Afstand til bagvæg	Mindst 75 cm
Afstand til sidevægge	Mindst 1 m
Afstand mellem basrefleksport og væg	Minimum 2,5 cm
Indspilningstid	8 til 12 timer for optimal ydeevne
Vedligeholdelse og rengøring	Blød, fnugfri klud; brug et ammoniakfrit produkt til mærker; brug ikke opløsningsmidler
Sikkerhed	Tilslut/frakobl kun højttalere, når forstærkeren er slukket; monter ikke en sikring mellem forstærker og højttaler
Reservedele og reparationsmuligheder	Kontakt JBL-forhandleren eller forbruger service (Harman France); rør ikke ved højttalermembraner
Generelle oplysninger	Højttaler designet til lydgengivelse af høj kvalitet; fremstillet af JBL

Ofte stillede spørgsmål - TI 1K CENTER JBL

Hvordan placerer jeg JBL TI 1K CENTER-højttaleren korrekt?

Placer højttaleren mindst 75 cm fra bagvæggen og 1 meter fra sidevæggene for at minimere refleksioner. Efterlad et mellemrum på mindst 2,5 cm mellem basrefleksporten og væggen for god basudbredelse. Ret højttaleren mod lyttepositionen for optimal stereobillede.

Hvilken type kabel skal jeg bruge til at tilslutte højttaleren?

Brug et kabel med minimum tværsnit 1 mm² til længder op til 5 m, 1,5 mm² op til 10 m og 2 mm² op til 20 m. Kablerne skal have samme længde til venstre og højre kanal. Undgå at rulle overskydende kabel op; form et ottetal om nødvendigt.

Hvordan udfører jeg bi-wiring?

Fjern kontaktstængerne på bagsiden af højttaleren. Tilslut to separate kabler pr. højttaler: et til bas-sektionen og et til mellemhøj-sektionen. Brug samme type kabel til begge sektioner. Tilslut aldrig to forstærkere med stængerne på plads.

Hvad gør jeg, hvis en højttaler ikke virker?

Kontrollér først tilslutningernes kvalitet. Bytt om på højre og venstre kabel ved forstærkerudgangen: hvis problemet flytter sig, er kablet eller en anden komponent skyld. Hvis problemet forbliver på samme højttaler, kontakt din forhandler.

Hvordan vedligeholder jeg højttalerens lakeret træ?

Brug en blød, fnugfri klud. Til fingeraftryk påfør en lille mængde ammoniakfrit glasrengøringsmiddel på kluden. Brug aldrig opløsningsmidler. Ved genstridige mærker, kontakt en specialist.

Hvordan fjerner jeg højttalergrillen?

Grib to hjørner af grillen og træk forsigtigt mod dig indtil den løsner sig. Gentag ved de andre hjørner. For at sætte den på plads, placér hver stift foran det tilsvarende hul og tryk indtil den flugter med fronten.

Hvad er den nødvendige indspilningstid for højttaleren?

Højttalerne kræver 8 til 12 timers drift for at opnå optimal ydeevne. Du kan fremskynde processen ved at bruge FM-interstation støj eller en CD-afspiller i gentagelsestilstand.

Kan jeg bruge en forstærker med anden effekt?

Ja, men vælg en forstærker, der er tilstrækkelig kraftig til at undgå forvrængning ved dit maksimale lytteniveau. Utilstrækkelig effekt kan beskadige højttalerne. Forstærkerens lydkvalitet er vigtigere end dens specificerede effekt.

Hvad gør jeg ved højttalersvigt?

Returnér systemet til din JBL-forhandler. Hvis det ikke er muligt, kontakt distributøren i landet (i Frankrig: Harman France, 9 rue St Just, 93135 NOISY-LE-SEC, tlf. 01.49.15.10.50). Send aldrig et produkt direkte til fabrikken uden tilladelse.

Hvor finder jeg reservedele til højttaleren?

Reservedele fås hos autoriserede JBL-forhandlere eller forbruger service. Korrespondance: JBL Consumer Service, 250 Crossways Park Drive, Woodbury, NY 11797, USA, eller kontakt Harman France.

BRUGSANVISNING TI 1K CENTER JBL

JBL händværkere har beskæftiget sig med alle aspekter af kunsten at frembringe lyd i mere end to generationer: Signalkilder, træ, stoffer, enheder og akustik.

Idag arbejder JBL händværkerne til stadighed med eet ambitiøse mal: At overgå sig selv.

JBL højttalere er noje afstemte instrumenter, omhyggeligt formet og samlet som et fint urværk. JBL kabinetter er et udtryk for kreativt design: elegant, solidt og i fejlfri finish. JBL eheder og deleiltre sikrer det som seriège musikelskere kender som "det uforignelige JBL sound."

UDPAKNING

Ti seriens emballage beskytter højttalerne mod skader under transport og bør opbevares til eventuel senere brug i forbindelse med service eller flytning.

PLACERING

Lytterummet og højttalernes placering i rummet har indflydelse pä bassensiveau og kvalitet samt på stereoperspektivet, præcisionen og lydkvaliteten i det hele taget. Intet andet har samme store indflydelse på det endelige resultat. Rummets akustik afhænger af rummets dimensioner, materialer og møblering. Rum der ikke har ensål for loftshøjde, bredde og dybde giver en mere jævn, afbalanceret lyd end rum med ensål. Det fær især betydning i dybbassen, fordi rummetsål afgør fordelingen af stående bolger i rummet.

Din JBL forhandler kan vejlede dig omkringprodukter ell materialer som kan lse visse akustiske problemer som ffolge af rummets mål, form ell materialer. I mange tilfælde kan lydkvaliteten forbdes væsentigt ved at arbejde med rumakustikken.

Dine JBL Ti hjttalere er skabt til at spille godt i mange forskelligartede rum, nár de opstilles sá de danner en ligesidet trekant med lytteren. Omhu under opstillingen lönner sig altid. Det bedste resultat opnæs ved placering borte fra væggene, helst mindst 0,75m fra bagvæg og 0,75-1m fra sidevæg.

For at opnå den mest neutrale gengivelse, bør man Först fokusere på lydens tonale balance. Hvis bassen er for kraftig aller for svag i forhold til mellemtone og diskant, kan den tonale balanceændres ved at flytte højttalerne et godt stykke (20 - 30 cm) ad gangen. När balancen er i ordin, arbejder man med perspektivet og fokus ved små flytninger, mens man vinkler højttalerne ind mod lytlepladsen. Man bør ekexperimentere meget for at opnå den mest tilfredsstillende lyd. Opmærksomhed og omtanke i forbindelse med opstillingen giver et meget bedre lydmæssigt resultat.

Din autorisere de JBL forhandler kan rådgive dig om optimering af lyden fra dine JBL højttalere.

N.B. Nye højttalere skal have en del "motion" inden de yder deres bedste. De skal spilles til i ca. 8-12 timer, afhængig af musiktypen og lydtrykke. Processen kan fremskyndes ved at bruge tunerstøjen mullem FM-stationer som signal i perioder hvor man ikke lytter til højttalerne. En CD på "Repeat" er øgså en god mulighed.

TILSLUTNING

VIGTIG: Forstærken boːr slukkes, hvr gang signalkabler og/eller højttalerkabler skal forbindes eller fjernes. Tilslutning til enændt forstærker kan give alvorlige hjottalerskader som ikke dækkes af garantiet.

Ved kabellaengder op til 5 meter, bør anwendes isoleret kabel på mindst 1mm^2 . Ved laengere afstand, bør kraftigere kabel anwendes: 1,5mm^2 op til 10 meter og 2mm^2 op til 20 meter. Disse anbefalinger omhandler den absolut MINDSTE tilradelige kabeltykkelse. Generelt bør højttalerkabler��e sa korte som mulige.

Hjottaler- og signalkabler er vigtige led i et anlæg. Hvis resten af anlagget er på et passende hjitiveau, kan kabelvalget gore et væsentligt bidrag til lydkvaliteten. Det rigtige kabelvalg kan udligne tendenser andetsteds i anlægget, ligesom forselligige kabler kan have dramatisk indflydelse på lytterens oplevelse af dynamiske kontraster.

Din JBL forhandler har erfaring og viden til at vejlede dig i valget af de bedste signal- og højttalerkabler til dit anlag.

Højttalerkablets længe afhænger af højttalerens placering i forhold til forstærken. Da højttalernes endelige placering først afgøres after længere tids lytning, kan det være en god ide at arrangere en midlertidig kabellægning, som gør det muligt at flytte om pa højttalerne, mens man eksperimenterer. Nár den endelige placering er fundet, tilsluttes højttalerne med de kortest mulige kabler, dog bør kabellængden til venstre og højre højttalerne være ens. I nogle anlagk an forstærken stæ tæt ved højttalerne og forbindes med meget korte kabler. Selv om det kan betyde at der skal bruges længere signalkablermlemfor- og effektforstærker, kan fordelene ved en kort forstærker/højttaler forbindelse ofte opveje ulemperne.

Kabel kan tilsluttes terminalerne bagpå kabinettet på forskellige måder.

Det nemmeste er en direkte forbindelse af en afisoleret kabelende. Man fjerner 8-10 mm isoleringsmaterialie fra kabelenden og fører det bare kabel gennem hullet i terminalen. Hvis ledningen er for tyk, kan den deles i tre lige store bundter. Den midterste fores gennem hullet, mens de andre vikles omkring terminalen. Skruen strammest til og eventuelle strittende kabelstumper fjernes for at mindske risiko for kortslutning.

Det afisolerede kabel kan och tilsluttes 4mm bananstik som tilsluttes hjttalerterminalerne. Det er dog en fordel med færrest mulige materialevergange og alle forbindelser skal vare sÅ stramme som muligt.

Derfor anbefales spadestik af høj kvalitet korrekt monteret på kablet. Spadestik sikrer den bedste forbindelse og reducerer eventuel kontaktmodstand som kan give små forringelser af lyden.

Ingen forbindelse holder evigt. Man bør derfor kontrollere og rengore forbindelsene jævnligt. Hvor ofte afhænger af materialerne, luftforhold og andre faktorer. Lad din forhandler rådgive dig.

Det er vigtigt at alle anlaggets højttalere forbindes med samme polaritet, SSE de spiller "i fase." JBL Ti højttalerne giver en positiv puls ud ved et positiv signal ind på den røde terminal.

Hvis membranerne på højittalerne ikke bevæger sig ind og ud "i takt", kan det giver forringet stereobillede og reduceret dybbas.

Man bør ekspimensionere med hjttalernes polaritet, idet indspilninger, programkilder erller effektforstærkere kan vende signalets polaritet. Den "korrekte" tilslutting er den der giver det bedste lydmæssige resultat. Hvis polariteten skal vendes, husk at但它 om på plus og minus på begge hjttalere, SSE de allid er i fase indbyrdes.

BI-WIRING

JBL Ti højttalere kan forbinds til forstærken ved to kabellængder. Bi-wiring byder på flere muligheder og fordele.

Højttalerens delefilter er opdelt i en højfrekvens- og en lavfrekvens-section. Bøjler forbinder de to sekctioner til hinanden ved almindelig drug med eet sæt kabler. Højttalerne leveres med bøjlerne monteret. Nær bøjlerne er fjernet, kan man tilsluttet separate kabler til basdelen og til diskant/mellemtonedelen som vist i Figur 1. Man kan bruge samme type kabel til begge sekctioner. Fordelene ved bi-wiring er at kablets modstand, induktans, o.s.v. reduceres og intermedi modulation mellem hóje og lave frekvenser elimineres. Brug af forskellige, specielt udvalgte kabler til de to frekvensområder kan ögså give et godt resultat. Under alle omstændigheder, bør bask tablet��ere sa kort som muligt og venstre/hójure kablerne til haver sekction bør��ere af ens længe. Hvis det medfører for meget kabel til den ene side på grund af forskellige afstande til forstærkenen, bør kabet aldrig viblesammen. Det bør lægges i otte-taller for at reducere induktans og dermed tab ved hóje frekvenser.

ADVARSEL: Forbind aldrig to forstærkerkanaler til samme højttaler.uden først at have fjernet bjølerne. Brug af to forstærkerkanaler med bjølerne på plads kan forårsage alvorlig skade på forstærkerne som nikke dækkes under garanti.

Man kan også bi-ampe med to forstærkere som vist i Figur 2. Fire identiske monoforstærkere eller to identiske stereoforstærkere kan bruges, men man kan også med fordel vælgse specialiserede forstærkere til bas og diskant/mellemtone. Din JBL forhandler kan anbefale egnede forstærkere. Under alle omstændigheder bør venstre og højre forstærkerne til haver sektion ære identiske. Hvis forstærkerne ikke har samme følsomhed, bør den ene have niveaureguleringer for at bevare balancen mellem top og bund. Hvis to identiske stereoforstærkere anvendes, kan man placere en forstærker tæt ved hørjttaler og lade den køre både top og bund med korte højttalerkabler. Pas på: nogle forstærkere vender polariteten. Indgangspolariteten skal ære ens for både højfrekvens og lavfrekvens. Hvis polariteten vendes i den ene sektion, giver det manglende sammenhæng omkring delefrevensen. Du kan ekexperimentere med polariteten indtil du finder det der passer dig bedst. Vend polaritet ved højfrekvensen eller lavfrekvensen på begge højttalere, hvis du tror at den ene forstærker vender fasen.

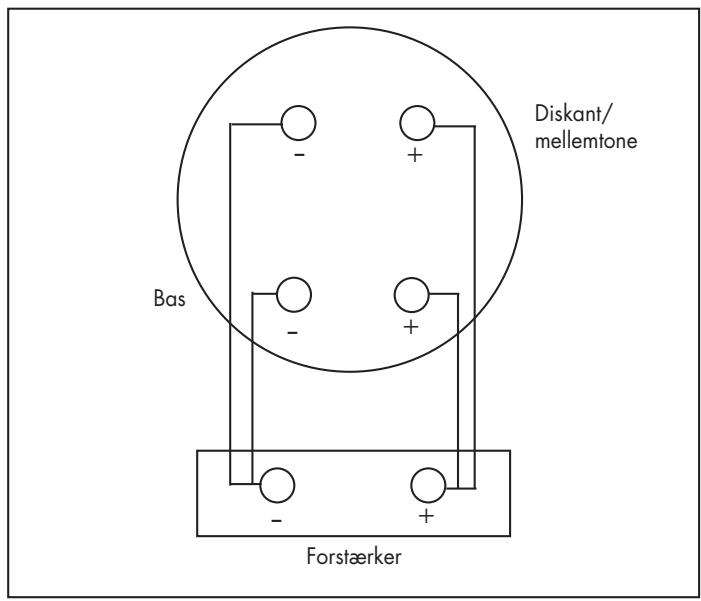

Fig. 1 Bi-Wiring

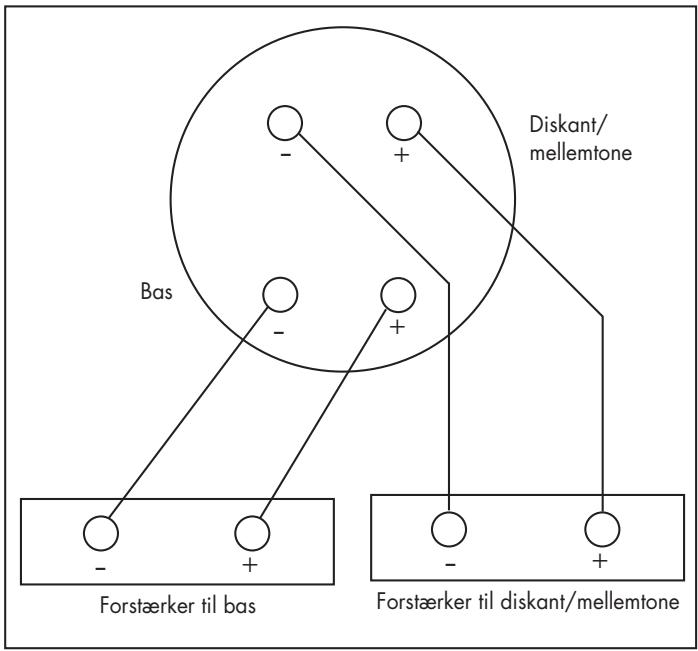

Fig. 2 Bi-Amping

Forstærkerens plus og minus angivelser er/DDke nogen garanti for korrekt polaritet.

ANBEFALET FORSTAERKEREFFEKT

JBL Ti højttalere kan klare spidseffekter langt hjere end deres nominelle vedvarende effektopgivelser.

Vedvarende effekt er baseret på en 8-timers test med bredbandsstøj som simulerer frekvensforderlingen ved musik. Spidseffekten, ca. 4 gange den vedvarende effekt, angiver højttalerens evne til at händtere dynamiske spidser langt kraftigere end gennem-snitsniveauaut.

Forstereffektopgivelsek nan kun TILN/ERMELSESVIS angive hvor hjt hjttaleren kan spille ut den at forvrange. Forsterkereffekt males typisk med statiske testsignaler og, i nogle tilfælde, dynamiske signaler i rent ohmske belastninger. Ingen af delene siger noget endegyldigt om hvor hjt hjttaleren kan spille.

Derfor br man altid vaelge forstærker ud fra laengere tids lytning. Hvis forstærken spiller hoot nik til dit behov uden at forvrange, sa er den god nok uanset effektopgivelserne.

Selve lydkvaliteten er langt vigtigere end watt-tal. Desværre kan forstærkerspecifikationer ikke sige=noget pålideligt om lydkvaliteten. Din JBL forhandler kan anbefale og demonstrere egnede forstærkere.

Sikringer og andre beskytteseskredslæb ør ikke monteres mellem forstærker og højttaler. De kan forringe lydgengivelsen og det er ikke sikkert at de kan beskytte højttalerne mod overlast. Den bedste sikring er en god forstærker som kan klare det ønskede lydtryk uden forværning.

VEDLIGEHOLDELS

JBL Ti højttalerne bevarer glansen gennem mange År. Lejighedsvis afstøvning med en ren, blød klud bevarer den oprindelige finish. Kun fnug-frie bomulsklude brær bruges til aftørring. Ved fingerafterk og pletter kan man anvende et vinduesrengøringsmiddel uden ammoniak. Lidt kommes på en fnug-fri bomulsklud og fladen gnubbes blidt. Brug aldrig midler med sibemiddel eller stærke kemikalier. Ved dybe ridser eller skader, kontakten møbelreparator.

FRONTRAMME

Frontrammen sidder på plads i fire huller. Frontrammen fjernes ved at tage fat i to hjørner og trække blidt. Frontrammen monteres ved at skubbe den blidt på plads i de fire huller. Frontrammen er designet for mindst mulig indflydelse på lydgengivelsen, men de hje frekvenser og stereobilledet bliver bedre uden frontrammen.

Stovpfrontrammen fjernes med tjojborste erler stvsuger.

SERVICE

JBL højttalere er skabt til mange ørs fejl-frie brug uten periodisk vedligeholdelse. Ved mistanke om fejl, bør man kontrollere at alle tilslutninger er korrekte og hele. Hvis problemet kun vindes i den ene højttaler, byt om på hjottalerkablerne mullem venstre og højre. Hvis problemet stadig er i samme hjottaler, ligger fejen i hjottaleren. Hvis problemet flytter til den anden side, ligger det et andet sted i anlagget.

Man bør ikke skubbe eller trække højttalermembraner med händen. Svingspolen er præcist placeret med meget små tolerancer. Forsøg på at flytte motorsystemet med händkraft kan let vinge svingspolen ud af dens bane og skabe forvrængning eller permanent skade.

I tilfælde af problemer, Kontakt din JBL forhandler. Købsfaktura bør opbevares som garantibevis.

Overensstemmelseserklaring

Vi, JBL Europe A/S

Kongvejen 194B

DK-3480 Birkerod

DANMARK

erklær hermed pa eget ansvar atprodukter som

beskrives i naervarende brugsveiledning overholder

folgende tekniske standarder:

EN 50 081-1/1992

EN 50 082-1/3.1995

Steen Michaeler

JBL Europe A/S

Birkerad DANMARK 12/98

JBL
