BRUGSANVISNING HK854400IB AEG

Indhold Tak for, at du har valgt et af vores højkvalitetsprodukter. Du bedes læse denne brugsanvisning omhyggeligt for at sikre optimal og regelmæssig ydelse fra dit nye produkt Den vil guide dig sikkert igennem alle produktets funktioner. Vi anbefaler, at du opbevarer brugsanvisningen på et sikkert sted, så den altid kan bruges som reference. Den skal skal følge produktet ved en eventuel overdragelse til en ny ejer. Vi ønsker dig god fornøjelse med den nye maskine. INDHOLD OM SIKKERHED

PRODUKTBESKRIVELSE BETJENINGSVEJLEDNING Tænd og Sluk Automatisk slukning Varmetrin Opkogningsautomatik Slå boosterfunktionen til og fra Brug af timer (minutur) STOP+GO

Lås Børnesikring OffSound Control (deaktivering og aktivering af lydene)

Ret til ændringer uden varsel forbeholdes OM SIKKERHED Læs brugsanvisningen grundigt igennem, før du installerer apparatet og tager det i brug. Det forebygger ulykker og sikrer korrekt betjening. Opbevar altid brugsanvisningen sammen med apparatet, og lad den følge med ved flytning eller salg. Alle, der bruger apparatet, skal være helt fortrolige med dets betjenings- og sikkerhedsfunktioner. Generelt om sikkerhed ADVARSEL Personer (herunder børn), der har fysisk eller sensorisk funktionsnedsættelse eller mangler erfaring og viden, må ikke bruge dette apparat. Den person, der har ansvaret for deres sikkerhed, skal holde øje med dem eller instruere dem i, hvordan apparatet bruges. Børns sikkerhed

• Apparatet må kun bruges af voksne. Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar al emballagen utilgængeligt for børn. Der er fare for kvælning.
• Lad ikke børn komme tæt på apparatet, når der er tændt for det. Installationsvejledning

ADVARSEL Slå børnesikringen til for at hindre, at børn og dyr kan tænde for apparatet ved et uheld. Sikkerhed under brug

• Fjern al emballage, mærkater og folie fra apparatet, før det tages i brug.
• Sæt kogezonerne på "sluk", når de ikke er i brug.
• Risiko for forbrænding! Læg ikke metalgenstande som køkkenredskaber eller grydelåg på kogearealet, hvor de kan blive meget varme.
• Personer med indopereret pacemaker skal holde overkroppen mindst 30 cm fra tændte induktionskogezoner. ADVARSEL Brandfare! Overophedet fedt og olie selvantændes meget let. Korrekt brug

Hold altid øje med apparatet under brug. Brug kun apparatet til madlavning i husholdningen! Brug ikke apparatet som arbejds- eller frasætningsplads. Læg eller opbevar ikke meget brandfarlige væsker og materialer, eller genstande, der kan smelte (af plastik eller aluminium) på eller ved apparatet.

• Vær forsigtig, når du tilslutter apparatet i en stikkontakt i nærheden. Lad ikke ledninger røre apparatet eller varmt kogegrej. Ledningerne må ikke være viklet sammen. Sådan undgår du skader på apparatet
• Den glaskeramiske plade kan tage skade, hvis du taber ting eller kogegrej på den.
• Kogegrej af støbejern og støbt aluminium, eller kogegrej med beskadiget bund kan ridse glaskeramikken, hvis du skubber dem på pladen.
• Undgå, at gryder og pander koger tørre. Ellers kan kogegrej og glaskeramik tage skade.
• Tænd aldrig for en kogezone, hvis den er tom, eller der står en tom gryde eller pande på den.
• Dæk ikke nogen del af apparatet med alufolie.
• Dæk ikke ventilationsspalten på 5 mm mellem bordpladen og skabsfronten nedenunder. ADVARSEL Hvis pladen får en revne, skal du tage stikket ud af kontakten for at forebygge elektrisk stød. INSTALLATIONSVEJLEDNING Før installation skal du notere serienummeret (Ser. Nr.) fra typeskiltet. Typeskiltet sidder i bunden af apparatets kabinet. HK854400IB 58 GBD C3 AU 220-240 V 50-60-Hz Induction 7,4 kW 7,4 kW AEG-ELECTROLUX

Installationsvejledning Sikkerhedsanvisninger ADVARSEL Læs dette! Kontroller, at apparatet ikke har fået skader under transporten. Tilslut ikke et beskadiget apparat. Kontakt om nødvendigt forhandleren. Apparatet må kun installeres, tilsluttes eller repareres af en autoriseret servicetekniker. Brug kun originale reservedele. Brug først indbygningsapparater, når de er monteret i passende indbygningsenheder og bordplader, der opfylder kravene. Du må ikke ændre produktet og dets specifikationer. Risiko for skader på mennesker og apparat. Overhold altid nøje de love, bestemmelser, retningslinjer og normer (regler om sikkerhed, korrekt bortskaffelse, elsikkerhed osv.), der gælder i brugslandet! Overhold mindsteafstandene til andre apparater og enheder! Indbyg beskyttelse mod stød. F.eks. skal du montere en isolerende plade direkte under apparatet, hvis der er en skuffesektion nedenunder! Beskyt snitfladerne i bordpladen mod fugt med en passende fugemasse! Forsegl revnen mellem apparat og bordplade helt med en egnet fugemasse! Beskyt apparatets bund mod damp og fugt, f.eks. fra opvaskemaskine eller ovn! Installer ikke apparatet ved siden af en dør eller under et vindue! Ellers kan varme pander og gryder blive revet på gulvet, når døre åbnes eller vinduer blæser op. ADVARSEL Risiko for skader ved elektrisk stød. Følg nøje vejledningen for tilslutning til lysnet.

Der er spænding på nettilslutningsklemmen. Tilslutningsklemmen til lysnettet skal gøres spændingsfri. Sørg for berøringsbeskyttelse ved at udføre indbygningen korrekt. Løse og uprofessionelt udførte stikforbindelser kan medføre, at klemmen bliver overophedet.

• Klemmeforbindelser skal udføres korrekt af en autoriseret installatør.
• Forsyn kablet med trækaflastning.
• Brug det korrekte tilslutningskabel, type H05BB-F Tmax 90°C (eller højere) til 1-faset eller 2-faset tilslutning.
• Udskift et defekt netkabel med et specialkabel (type H05BB-F Tmax 90°C; eller højere. Kontakt det lokale servicecenter. Apparatets installation skal udføres med en afbryder med mindst 3 mm brydeafstand, så du kan afbryde forbindelsen til lysnettet på alle poler. Du skal have passende isoleringsenheder: gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer. Sætte pakning på falsen
• Rengør falsen i bordpladen.
• Klæb den medfølgende pakning fast på oversiden af falsen langs kanterne af udskæringen.
• Skær pakningen i fire stykker, svarende til falsens længde på hver side. Installationsvejledning

• I enderne skal de fire stykker pakning skæres i smig, svarende til falsens hjørner. Pakningens ender må ikke klæbes oven på hinanden.
• Når pakningen klæbes på, skal de skrå snit flugte med falsens hjørner, så der ikke kan komme silikonefugemasse ind under glaskeramikken, når der fuges.

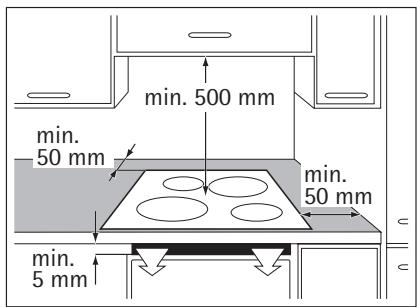

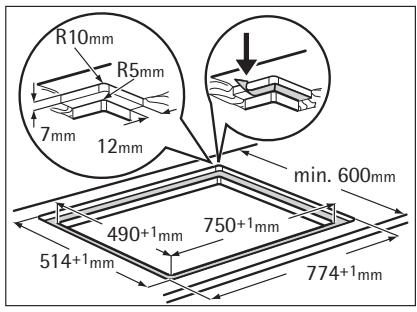

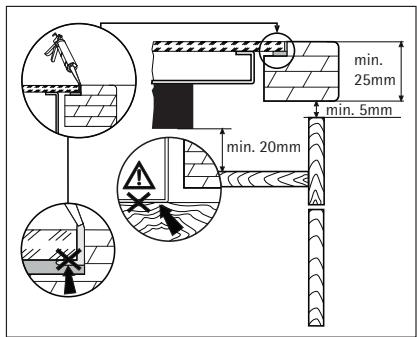

• Stræk ikke pakningen. Indbygning min. 500 mm min. 50 mm min. 50 mm min. 5 mm R10mm min. 25mm R5mm 7mm min. 5mm 12mm min. 20mm min. 600mm 490+1mm 750 mm 514+1mm 774+1mm min. 38mm min. 5mm

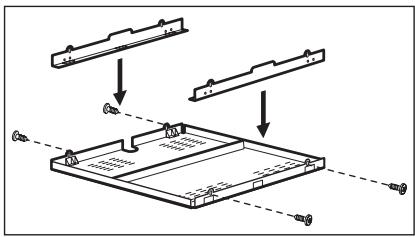

Produktbeskrivelse Hvis du bruger en beskyttelseskasse (ekstraudstyr), er der ikke brug for den forreste ventilationsspalte på 5 mm og beskyttende plade lige under apparatet. PRODUKTBESKRIVELSE Oversigt over kogesektionen

Brug tasterne til at betjene apparatet. Kontrollamper, display og signaler viser de funktioner, der er i brug. Sensorfelt Funktion

Tænder og slukker for kogesektionen

Slår funktionslåsen eller børnesikringen til og fra

Timer-lamper, kogezoner Viser den kogezone, som du har tidsindstillet

Skala på betjeningspanel Betjeningsknapper til brændere

Tænder og slukker STOP+GO Display for varmetrin Visning Forløb Kogezonen er slukket Kogezonen er tændt

-funktionen er tændt. Opkogningsautomatik er slået til Boosterfunktionen er slået til Der er en funktionsfejl + tal

Lås/børnesikringen er slået til Uegnet kogegrej eller for lille, eller der står ingen gryde/pande på kogezonen Automatisk slukning er aktiveret. OptiHeat Control (3-trins restvarmeindikator) ADVARSEL \ \ Forbrændingsrisiko ved restvarme! OptiHeat Control angiver restvarmeniveauet. Induktionskogezoner laver den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Glaskeramikken opvarmes af varmen i kogegrejet. BETJENINGSVEJLEDNING Tænd og Sluk Rør ved i 1 sekund for at tænde eller slukke for apparatet. Automatisk slukning Funktionen slukker automatisk for kogesektionen, hvis:

• alle kogezoner er slukket.
• du ikke indstiller et varmetrin, når du har tændt for kogesektionen.

Betjeningsvejledning

• du dækker et sensorfelt med en genstand (f.eks. en gryde eller en klud) i over 10 sekunder. Advarslen lyder, til du har fjernet genstanden.
• kogezonen bliver for varm (f.eks. hvis en gryde koger tør). Du kan først bruge kogesektionen, når kogezonen er kølet af.
• du bruger forkert kogegrej. tændes i displayet, og efter 2 minutter slukkes kogezonen automatisk.
• du ikke slukker for en kogezone eller ændrer varmetrin. Efter nogen tid tændes , og kogesektionen slukkes. Se tabellen. Tid for automatisk slukning Varmetrin Slukker efter 6 timer

5 timer 4 timer 1,5 timer Varmetrin Berør betjeningspanelet ved varmetrinnet. Flyt evt. fingeren til venstre eller højre. Løft først fingeren, når du står på den ønskede indstilling. Displayet viser varmetrinnet.

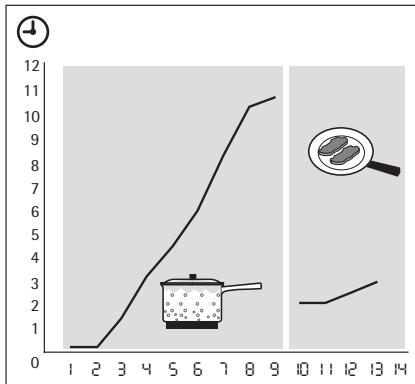

Du kan opnå det påkrævede varmetrin hurtigere, hvis du slår opkogningsautomatikken til. Denne funktion vælger det højeste varmetrin i et stykke tid (se tegningen) og skruer derefter ned til det påkrævede varmetrin. Sådan startes opkogningsautomatikken for en kogezone.

1. Rør ved ( tændes i displayet).

2. Berør straks det påkrævede varmetrin. Efter 3 sekunder tændes i displayet.

Funktionen slås fra ved at ændre varmetrinnet. Betjeningsvejledning

Slå boosterfunktionen til og fra Boosterfunktionen tilfører ekstra effekt til kogezonerne i højst 10 minutter. Derefter slår . Start funktionen ved at røre ved og tæninduktionszonen automatisk over på des. Stop funktionen ved at vælge et varmetrin mellem og Effektstyring Effektstyringen fordeler effekten parvis mellem to kogezoner (se tegningen). Boosterfunktionen øger effekten til det højeste trin for den ene kogezone i et par og sætter automatisk den anden kogezone ned på et lavere varmetrin. Displayet for den reducerede zone skifter mellem to trin. Brug af timer (minutur) Timer (minutur) Brug timeren til at indstille, hvor lang tid kogezonen skal være tændt under én tilberedning. Indstil timeren, når du har valgt kogezone. Du kan indstille varmetrin før eller efter at du indstiller timeren.

• Vælg kogezone: Tryk på en eller flere gange, indtil lampen for den ønskede kogezone tændes.
• Start af timeren: Tryk på på timeren for at indstille tiden ( 00 - 99 minutter). Når lampen for kogezonen blinker langsommere, er nedtællingen begyndt.
• Sådan aflæses resttiden: Vælg kogezone med . Kontrollampen for kogezonen blinker hurtigere. Displayet viser resttiden.
• Sådan ændres timeren: Vælg kogezone med Tryk på eller .
• Sådan afbrydes timeren: Vælg kogezone med . Tryk på . Resttiden tæller baglæns ned til 00 . Kontrollampen for kogezonen slukkes. For at slukke den kan du også trykke på og samtidigt. Når tiden er gået, lyder signalet, og 00 blinker. Kogezonen slukkes.
• Sådan afbrydes lydsignalet: Tryk på CountUp Timer (Timer) Brug CountUp Timer til at holde øje med, hvor længe kogezonen er tændt.
• Valg af kogezone (hvis mere end 1 kogezone er tændt): Tryk på en eller flere gange, indtil lampen for den ønskede kogezone tændes.
• Start af CountUp Timer: Tryk på på timeren tændes. Når lampen for kogezonen blinker langsommere, tæller timeren op, og displayet skifter mellem og forbrugt tid (minutter)
• Aflæsning af forbrugt tid: Vælg kogezone med . Kontrollampen for kogezonen blinker hurtigere. Displayet viser forbrugt tid.

Betjeningsvejledning

• Stop af CountUp Timer: Vælg kogezone med , og tryk på eller for at afbryde timeren. Lampen for kogezonen slukkes. Minutur Timeren kan bruges som et minutur , når kogezonerne ikke anvendes. Tryk på . Tryk på eller på timeren for at vælge tiden. Når tiden er gået, lyder signalet og 00 blinker.
• Sådan afbrydes lydsignalet: Tryk på STOP+GO Med funktionen slået til, indstilles alle tændte kogezoner til holde varm ( ). er aktiveret, kan varmetrinnet ikke ændres. Når standser ikke timer-funktionen.
• Denne funktion aktiveres ved at berøre . tændes.
• Funktionen deaktiveres ved at berøre . Det først indstillede varmetrin aktiveres. Lås Du kan låse betjeningspanelet, men ikke . Den forhindrer utilsigtet ændring af varmetrinnet. Rør ved for at aktivere funktionen. Symbolet lyser i 4 sekunder. Timeren forbliver aktiveret. Rør ved for at deaktivere funktionen. Det varmetrin, som du først indstillede, lyser. Funktionen deaktiveres også, når du slukker for apparatet. Børnesikring Funktionen hindrer utilsigtet betjening af kogesektionen. Slå børnesikringen til
• Tænd for kogesektionen med . Indstil ikke varmetrin .
• Rør ved i 4 sekunder. Symbolet tænder.
• Sluk for kogesektionen med . Slå børnesikring fra
• Tænd for kogesektionen med . Indstil ikke varmetrin . Rør ved i 4 sekunder. Symbolet tænder.
• Sluk for kogesektionen med . Overspringe børnesikringen til en enkelt madlavning
• Tænd for kogesektionen med . Symbolet tænder.
• Rør ved i 4 sekunder. Indstil varmetrin inden 10 sekunder. Du kan betjene kogesektionen.
• Når du slukker for kogesektionen med , er børnesikringen slået til igen. OffSound Control (deaktivering og aktivering af lydene) Deaktivering af lydene Deaktivering af apparatet. Rør ved i 3 sekunder. Displayet tændes og slukkes. Rør ved i 3 sekunder. des, lyden er slået til. Rør ved , tændes, lyden er slået fra. Når denne funktion er aktiveret, udsendes kun lyde, når:
• Minuturet tælles ned tæn- Nyttige oplysninger og råd
• Du anbringer noget på betjeningspanelet. Aktivering af lydene Deaktivering af apparatet. Rør ved i 3 sekunder. Displayet tændes og slukkes. Rør ved i 3 sekunder. des, da lyden er slået fra. Rør ved , tændes. Lyden er slået til.

NYTTIGE OPLYSNINGER OG RÅD

Brug induktionskogezonerne med kogegrej, der er egnet hertil. Sæt gryden eller panden på krydset på kogezonen. Dæk krydset helt. Den magnetiske del af kogegrejets bund skal have en diameter på mindst 120 mm. Induktionskogezoner tilpasses automatisk til størrelsen af kogegrejets bund. Du kan tilberede i større kogegrej på to kogezoner ad gangen. Kogegrej til induktionskogezoner Madlavning med induktion foregår ved, at et kraftigt elektromagnetisk felt næste øjeblikkelig danner varme indvendig i kogegrejet. Materiale

• egnet: støbejern, emaljeret jern, rustfrit stål, sandwichbund (mærket som egnet af producenten).
• uegnet: aluminium, kobber, messing, keramik, porcelæn. Kogegrej er egnet til induktionskogezoner, hvis …
• ... noget vand kommer meget hurtigt i kog på en zone, der står på det højeste varmetrin
• ... en magnet trækker i kogegrejets bund. Bunden af kogegrejet skal være så tyk og plan som muligt. Lyde under drift Hvis du kan høre
• små knald: kogegrejet består af forskellige materialer (sandwichbund).
• fløjten: du bruger en eller flere kogezoner på højt varmetrin, og kogegrejet består af flere materialer (sandwichbund).
• brummen: du bruger højt varmetrin.
• klikken: elektronikken arbejder.
• hvislen, summen: blæseren kører. Lydene er normale og betyder ikke, at der er noget galt. Spar på energien
• Læg så vidt muligt altid låg på gryderne.
• Sæt kogegrejet på, inden du tænder for kogezonen.

Nyttige oplysninger og råd Öko Timer (Øko-timer) For at spare strøm slukker kogezonens varmelegeme automatisk tidligere end nedtællingstimeren giver signal. Den reducerede opvarmningstid afhænger af varmetrin og tilberedningstid. Eksempler på anvendelser Oplysningerne i tabellen er kun vejledende. Temperaturindstilling Bruges til: Tid Gode råd At holde færdig mad varm Efter be- Låg hov 1-3 Hollandaise, smelte: Smør, chokolade, gelatine 5-25 min. Rør en gang imellem 1-3 Stivne/størkne: Luftige omeletter, bagte æg 10-40 min. Læg låg på under tilberedningen 3-5 Mørkogning af ris og mælkeretter, opvarmning af færdigretter 25-50 min. Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkeretter under tilberedningen 5-7 Dampning af grøntsager, fisk, kød 20-45 min. Tilsæt få spsk. væske 7-9 Dampning af kartofler 20-60 min. Brug højst ¼ l vand til 750 g kartofler 7-9 Kogning af større portioner, sammenkogte retter og supper 60-150 min. Op til 3 l væske plus ingredienser 9-12 Nænsom stegning: Schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pølser, lever, æg, pandekager, æbleskiver, samt opbagte saucer Efter be- Vendes undervejs hov 12-13 Kraftig stegning, hash browns (rösti), tournedos, steaks 5-15 min.

Kogning af større mængder vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes frites

Vendes undervejs Boosterfunktionen er velegnet til at varme store mængder vand. Information om akrylmid Vigtigt Ifølge nye videnskabelige undersøgelser kan der dannes sundhedsskadeligt akrylamid, hvis du bruner maden (især hvis den indeholder stivelse). Derfor anbefaler vi, at du tilbereder ved lavest mulig temperatur og ikke bruner maden for meget. Vedligeholdelse og rengøring

VEDLIGEHOLDELSE OG RENGØRING

Rengør altid apparatet efter brug. Brug altid kogegrej med ren bund. ADVARSEL Skarpe og skurende rengøringsmidler skader apparatet. Af hensyn til din egen sikkerhed må du ikke rengøre apparatet med damp- eller højtryksrenser. Ridser eller mørke pletter i glaskeramikken betyder ikke noget for apparatets funktion. Sådan fjernes snavs: 1. – Fjern straks: smeltet plastik, plastfolie og sukkerholdige madvarer. Ellers kan snavset beskadige apparatet. Brug en speciel skraber til glasset. Sæt skraberen skråt ned på glasoverfalden, og bevæg bladet hen over overfladen. – Fjernes, når apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Brug et pudsemiddel til glaskeramik eller rustfrit stål.

2. Tør apparatet af med en fugtig klud og lidt opvaskemiddel.

3. Slut med at tørre efter med en ren klud.

Fejl Mulig årsag og løsning Apparatet kan ikke tændes eller • Der er rørt ved 2 eller flere sensorfelter samtidigt. Berør kun betjenes. ét sensorfelt.

• Der er vand eller fedtstænk på betjeningspanelet. Tør betjeningspanelet af.
• Tænd for apparatet igen, og indstil varmetrinnet inden 10 sekunder.
• Funktionslåsen eller børnesikringen eller Stop+Go er slået til. Se under "Betjening af apparatet". Der kommer et signal, når der er slukket for apparatet. Et eller flere sensorfelter er tildækket. Fjern evt. genstande på sensorfelterne. Restvarmeindikatoren tænder ikke. Kogezonen er ikke varm, fordi den kun har været tændt i kort tid. Hvis kogezonen skulle være varm: Kontakt kundeservice. Varmetrinnet skifter Boosterfunktionen er slået til. Se under "Effektstyring". Der kommer et signal, og appa- Du har dækket ratet tænder og slukker igen. Efter 5 sekunder kommer der et signal mere. . Fjern genstanden fra sensorfeltet.

Miljøhensyn Fejl Mulig årsag og løsning tændes

• Automatisk slukning er blevet udløst. Sluk for apparatet, og tænd igen.
• Overophedningssikringen for kogezonerne er blevet udløst. Sluk for kogezonen. Tænd for kogezonen igen. tændes

• Der står ikke kogegrej på kogezonen. Sæt kogegrej på kogezonen.
• Uegnet kogegrej. Brug egnet kogegrej.
• Diameteren på kogekarrets bund er for lille til kogezonen. Flyt kogegrejet til en mindre kogezone. og et tal lyser. Der er en fejl i apparatet. Kobl apparatet fra lysnettet i et stykke tid. Sluk på gruppeafbryderen, eller tag sikringen ud på tavlen. Tilslut igen. Hvis lyser igen: Kontakt kundeservice. tændes Der er en fejl i apparatet, fordi en gryde eller pande er kogt tør, eller der er anvendt uegnet kogegrej. Overophedningssikringen for kogezonerne er blevet udløst. Automatisk slukning er blevet udløst. Slukning af apparatet. Fjern den varme gryde eller pande. Vent ca. 30 sekunder, og tænd for kogezonen igen. skal forsvinde, mens restvarmeindikatoren godt må lyse. Lad gryden eller panden køle af, og kontroller den. Se under "Kogegrej til induktionskogezoner". Der lyder intet signal, når der Signalerne er slået fra. trykkes på betjeningsknapperne Tænd for signalerne. Hvis du har prøvet de ovennævnte forslag, uden at problemet er løst: Kontakt forhandleren eller kundeservice. Oplys specifikationerne på typeskiltet, den trecifrede kode for glaskeramik (der står i hjørnet af kogepladen) og den fejlmeddelelse, der lyser. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg fra servicecentret eller forhandleren ikke gratis, heller ikke i garantiperioden. Oplysninger om kundeservice og garantibetingelser står i garantihæftet. MILJØHENSYN Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt. Emballagemateriale Emballagematerialet er miljøvenligt og kan genanvendes. Plastdelene er mærket: >PE<,>PS< osv. Aflever emballagens dele som husholdningsaffald på kommunens genbrugsstation. Contents
