Produkttype	Køkkenemhætte
Mærke	Atag
Model	EG811U
Mål (B x D x H)	Ca. 90 cm x 50 cm x 70 cm
Nettovægt	Ca. 15 kg
Strømforsyning	220-240 V ~ 50 Hz
Motorstyrke	200 W
Maks. luftgennemstrømning	650 m³/h
Maks. støjniveau	65 dB(A)
Udsugningstype	Udsugning til det fri eller recirkulering (kulfilter som ekstraudstyr)
Antal hastigheder	3 + boost
Belysning	Integreret LED, 2 x 3 W
Filtertype	Fedtfilter af metal, kan vaskes i opvaskemaskine
Betjening	Mekaniske skydere eller trykfølsomme knapper
Boostfunktion	Ja, med timer
Forsinket stop	Ja (5, 10, 15 minutter)
Vedligeholdelse og rengøring	Vask filtrene hver måned; overflade i rustfrit stål rengøres forsigtigt
Sikkerhed	Automatisk stop ved overophedning
Reservedele og reparationsmuligheder	Filtre, pærer, motor er tilgængelige; reparationsindeks 7.5/10
Generelle oplysninger	Overholder CE-standarder; energiklasse A+

Ofte stillede spørgsmål - EG811U Atag

Hvordan installerer jeg emhætten Atag EG811U ?

Følg vejledningen i manualen: Fastgør vægbeslaget i den anbefalede højde (65-75 cm over kogepladen), tilslut udsugningskanalen eller installer kulfilteret til recirkulering, og tilslut derefter apparatet. Sørg for at overholde sikkerhedsafstandene.

Hvordan rengør jeg fedtfiltrene ?

Metalfiltrene kan vaskes i opvaskemaskinen ved 65°C eller i hånden med en ikke-slibende svamp. Lad dem tørre helt, før du sætter dem tilbage på plads.

Hvornår skal kulfilteret skiftes ?

I recirkuleringstilstand skal kulfilteret udskiftes hver 3. til 6. måned afhængigt af brug. En indikator på emhætten kan advare dig.

Hvad gør jeg, hvis emhætten ikke fungerer mere ?

Kontrollér først strømforsyningen og afbryderen. Rengør filtrene, hvis de er tilsmudsede. Hvis problemet fortsætter, kontakt et autoriseret Atag-servicecenter. Skil ikke motoren ad selv.

Emhætten larmer, er det normalt ?

En driftsstøj er normal (op til 65 dB ved maks. hastighed). Hvis støjen pludselig øges, skal du kontrollere, at filtrene er rene, og at intet blokerer kanalen. En fløjtelyd kan indikere en utæthed.

Hvordan bruger jeg boostfunktionen ?

Tryk på Boost-knappen (ofte et turbinesymbol): emhætten kører på fuld kraft i 10 minutter og vender derefter automatisk tilbage til den tidligere hastighed. Ideel til at fjerne intense lugte.

LED-belysningen virker ikke længere, hvad gør jeg ?

LED'erne er integrerede og kan ikke udskiftes enkeltvis. Hvis de ikke tænder, skal du kontrollere sikringen. Hvis problemet fortsætter, kontakt en tekniker. Forsøg ikke at udskifte LED'erne selv.

Kan jeg bruge emhætten uden udsugning til det fri ?

Ja, i recirkuleringstilstand: Installer kulfilteret (sælges separat). Luften filtreres og sendes tilbage i rummet. Bemærk, at kulfilteret skal udskiftes regelmæssigt.

Hvordan indstiller jeg forsinket stop ?

Efter madlavning skal du holde knappen for forsinket stop (ur) nede: 5, 10 eller 15 minutter afhængigt af antal tryk. Emhætten slukker automatisk. Det forsinkede stop fjerner de sidste lugte.

Hvor finder jeg reservedele ?

Filtre, pærer og tilbehør fås hos autoriserede Atag-forhandlere eller på specialiserede hjemmesider. Brug modelnummer EG811U ved bestilling. Reparationsindekset er godt, foretræk reparation.

BRUGSANVISNING EG811U Atag

dansk side DK 1 - 2K

ελληνικά σελ. GR

GR 1 - GR 19

voorwoord

Emhætten er konstrueret til husholdningsbrug, og til de angivne formål fås Atag emhætter i mange modeller, der passer smagfuldt ind i ethvert interior. I udvalget er der forskellige typer af emhætter med indbygget eller ekstern motor og modeller, der er egnet til recirkulation. Betjeningen er ens for alle emhætter.

indledning

Ved at læse denne brugsanvisning igennem vil du hurtigt blive orienteret om alle de muligheder, som dette apparat rummer. Her finder du information om sikkerhed og om vedligeholdelsen af apparatet. Desuden er her tips om miljø og anvisninger med hensyn til at spare energi. Gem brugsanvisningen og installationsvejledningen. En senere bruger af apparatet kan måske få gavn af det.

indholdforord

generelt 1 - 2

indledning 1

sikkerhed 2

brugsanvisning 3 - 7

belysning 3

ventilator 3 – 4

fejl 5

hvordan holdes apparatet rent? 6 – 7

installationsvejledning 8 - 17

installation 8-10

montering

10

tekniske data 18

fjernelse af emballage og apparat 18

sikkerhed

bemærk!

Lad en anerkendt installatør tilslutte dette apparat. Skader opstået på grund af forkert tilslutning eller forkert montering er ikke omfattet af garantien.

Sørg for at der ikke er strøm på apparatet, før reparationer eller rengøring påbegyndes. Træk enten stikket ud af stikkontakten eller sæt til/fra-kontakten på nul.

Det er ikke tilladt at flambere under en emhætte. De høje flammer kan få en brand til at opstå. Også när ventilatoren er slukket.

Hold altid øje med frituregryder.

Hvis apparatet bruges sammen med et apparat, der bruger gas eller andre brændstoffer, skal man sørge for, at der kommer tilstrækkeligt med frisk luft til.

Tænd for emhætten før du begynder at lave mad. Lad emhætten stå tændt ca. 10 minutter efter madlavningen. Dette kan også indstilles automatisk (se: "automatisk efterdrejning").

Rengør apparatet regelmæssigt efter anvisningerne i kapitlet "hvordan holdes apparatet rent?" Dermed forhindrer man en brandfarlig situation i at opstå.

Sluk for apparatet før du udskifter elpærer. Brug udelukkende samme pærer med den angivne spænding.

I forbindelse med eventuelle skarpe kanter på råret råder vi til at bruge arbejdshandsker under monteringen af apparatet.

belysning

1

2

3

4

ATAG

tænde og slukke for belysningen

Tryk på tasten til belysningen .

Belysningen lyser i højeste stilling.

Tryk endnu engang på tasten og belysningen giver dæmpet lys.

Tryk for tredje gang og lyset går ud. Signallampen i tasten slukkes.

ventilator

sætte ventilatoren til

Tryk på tast : 1 eller 2 3

Emhætten tændes i den indstillede stilling. Tallet i tasten lyser.

regulere udsugningskapaciteten

Tryk på en tast med en højere eller lavere værdi.

Tallet i tasten lyser.

intensiv udsugning

Tryk på tast . 4

Tallet i tasten lyser.

Tryk på den tast hvor symbolet lyser

Emhætten slås fra, og symbolet i tasten slukkes.

automatisk efterdrejning

Vælg den ønskede stilling og tryk på tast ☐.

Symbolet i tasten lyser.

Efter cirka 10 minutter slår emhætten automatisk tilbage og til sidst fra. Hvis belysningen var sat til under den automatiske efterdrejning, er den fortsat tændt.

rengøre fedtfilter

Hvis fedtfiltersignallampen lyser, skal filtret straks rengøres.

Sæt det rene filter tilbage og slet den elektroniske hukommelse ved i 5 sekunder at trykke på tast. Signallampen går ud.

fejl

Hvis apparatet ikke fungerer godt skyldes det ikke altid at det er defekt. Prøv først selv at afhjælpe fejlen efter anvisningerne i det følgende. Hvis nedenstående råd ikke hjælper, ring da til servicetjenesten.

For at undgå farlige situationer, skal tilslutningskablet i tilfælde af beskadigelse udskiftes af fabrikantens serviceafdeling eller af personer, der har samme kvalifikationer.

Pas på: Sørg for at der ikke er strøm på apparatet inden du påbegynder reparationer. Træk stikket ud af kontakten eller sæt til/fra-kontakten på nul.

fejl

Lyset tændes ikke.

årsag

Lampen defekt.

løsning

Træk den inderste ring nedad med en skruetrækker (se illustrationen).

Pas på:

Brug udelukkende de samme pærer med den angivne strømstyrke.

Pas på: Glasset ligger løst. Træk halogenpæren ud af fatningen og udskift den med en ny 20 W halogenpære (til væghætter) og 10 W halogenpære (til øhætter). Sæt den ny pære fast med en ren klud.

Emhætten støjer.

Aftrækket for langt eller der er for mange drejninger på kanalen.

Foretag en ændring af aftrækskanalen (se installationsvejledningen).

Motor defekt.

Tilkald servicetjenesten.

Ingen udsugning.

Motor eller betjening defekt.

Tilkald servicetjenesten.

Tilslutningsledning defekt.

Tilkald servicetjenesten.

hvordan holdes apparatet rent

emhætten

Gør apparatet rent så snart lampen til fedtfiltersignalet lyser.

Det rustfri stål på ydersiden af hætten gøres rent med vand og opvaskemiddel og en fugtig klud. Det rustfri stål får sin glans tilbage, hvis man af og til bruger et vedligeholdelsesmiddel eller glansmiddel til rustfrit stål. Dette glansmiddel lægger et lag, der skyer snavs, på det rustfri stål. Rengør altid rustfrit stål med polereretningen.

Brug ikke skurende rengøringsmidler (som f. eks. Vim, grønne skuresvampe eller andre grydesvampe) eller polerende rengøringsmider (som flydende skuremidler og Jift).

Brug ikke ætsende rengøringsmidler. De kan give misfarvninger på det rustfri stål.

hvordan holdes apparatet rent (fortsat)

fjerne/anbringe fedtfiltre

Tryk filteret bagud ved udsparingen og vip forsiden ned. Nu kan du tage filtret ud af kappen.

Filtret kan kun anbringes på én måde. Vær opmærksom på at det sidder rigtigt (se ill.). Hold filteret sådan at den afdækkede del af undersiden befinder sig midt bagpå. På ydersiden kan dette kendes på patronen med de små huller.

Anbring nu filtret ved først at trykke bagsiden ind i holderen. Vip derefter forsiden opad indtil den ikke kan komme længere og lad da filtre skubbe sig frem. Filtret sidder nu igen på sin plads. Slet den elektroniske hukommelse ved at trykke i ca. 5 sek. på tasten.

rengøre fedtfiltre

Filtrene kan rengøres i opvaskemaskinen. Lad filtret dryppe godt af gennem rillerne på siden, før du sætter dem på plads.

udskifte kulstofffilter

Udskift kulstoffiltret 2 gange om året. Dette gælder kun for recirkuleringshætter.

Anbring kulstoffiltret i det dertil bestemte rum oven over filtrene.

installation

bemærkninger

Installation af en emhætte skal foregå i overensstemmelse med de nationalt og lokalt gældende forskrifter. Afstanden mellem undersiden af emhætten og kogepladen skal være mindst 65 cm.

Dette apparat må kun tilsluttes af en autoriseret installator. Skader, der er opstået på grund af forkert tilslutning eller forkert indbygning, er ikke omfattet af garantien.

pas på:

Når en emhætte og en varmekilde (f. eks. gas- olie- eller kulfyret komfur), der forbruger luft fra det samme rum, bliver sat til samtidig, er der mulighed for, at emhætten suger den nødvendige forbrændingsluft ud af rummet, hvorved der kan opstå et undertryk i rummet. Det maksimalt tilladte undertryk er 4 Pa for at der ikke føres forbrændingsgasser fra varmekilden og tilbage til rummet. Derfor er det nødvendigt med en lufttilførsel, hvorved rummet konstant forsynes med frisk luft.

elektrisk tilslutning

Efter monteringen af emhætten bør stikket kunne nås, eller spændingen skal kunne tages af emhætten ved hjælp af en dobbeltpolet kontakt med kontaktåbninger på 3 mm.

Vær ved tilslutningen af de elektriske forbindelser opmærksom på at kontaktdåsen har jordforbindelse og at spændingen er i overensstemmelse med de værdier, der er angivet på typepladen.

For at undgå farlige situationer, skal tilslutningskablet i tilfælde af beskadigelse udskiftes af fabrikantens serviceafdeling eller af personer, der har samme kvalifikationer.

Aftrækket må under ingen omstændigheder tilsluttes til en kanal, der også er i brug til andre formål.

Vær opmærksom på de lokalt gældende forskrifter angående lufttilførsel til gasapparater.

Aftrækket kan føres direkte gennem muren og ud, forudsat at muråbningen er beskyttet mod regn og indtrængen af blade og lignende med en rist.

Udstrømningen fra aftrækket må ikke begrænses mere end 20 % af risten i muren.

Vi anbefaler at sætte den størst mulige aftrækskanal i. En mindre diameter giver en lavere udsugningskapacitet og et højere støjniveau.

En drejning giver modstand. Sørg for at kanalen løber jævnt og har så få drejninger som muligt. Træk det fleksible rør så langt ud som muligt.

Kontrollér før du begynder at bore, at der ikke er særlige installationsbetingelser.

Aftræksstykket på emhætten har en diameter på 150 mm.

Det er bedst at aftræksrøret har samme diameter.

Der leveres et afløb fra150 mm til 125 mm med apparatet til

tilslutning til et aftræksrør på 125 mm.

ATAG leverer tilbehør til aftrækskanaler fra emhætter.

I prislisten finder du en oversigt over udvalget med de tilsvarende typenumre.

montering

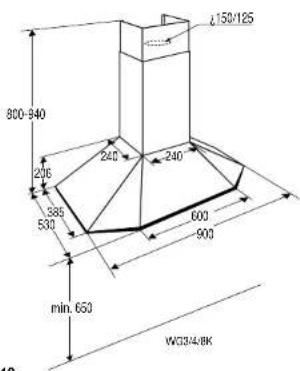

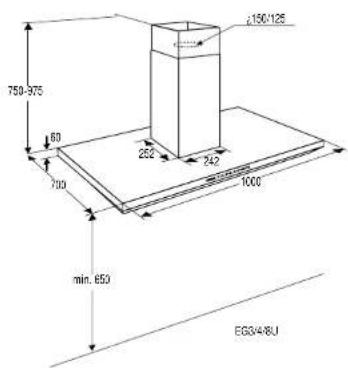

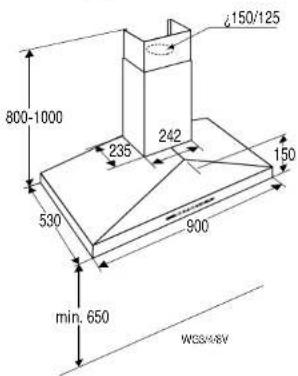

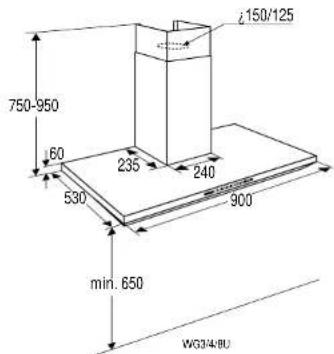

indbygningsmål vægmodeller

DK 10

montering (forlsat)

indbygge vægmodeller

På de forrige sider er angivet de vigtigste mål. Man kan indstille højden af teleskoprøret. Overhold nøje de tilladte tolerancer.

Montér aftrækket og den elektriske tilslutning sådan at du straks uden besvær kan tilslutte det til hætten.

Anbring en lodret midterlinje på midten af muren (midten af hætten).

Hold fastgerings bøjlen sådan ind imod væggen at den støtter mod loftet. Markeringen angiver midten af emhætten. Markér fastgeringshullerne.

Bor fastgøringshullerne (ø 8 mm).

Montér pluggene i væggen og sæt fastgøringsbøjlen fast på væggen med de medfølgende skruer (5 x 50mm).

Tegn undersiden af hætten af på væggen (tag herved hensyn til minimumsafstanden til kogepladen). Angiv den (lodrette) midterlinje.

Fold eller klip en skabelon af den pågældende type og tegn de øverste fastgøringshuller.

Bor fastgøringshullerne (2 x ø 10 mm).

Fastgør pluggene. Drej to møtrikker i modsat retning på skruerne. Drej skruerne i op til 20 mm ind i væggen (se illustration).

Fjern møtrikkerne.

montering (fortsat)

Hæng motormodulet i skruerne (1) Skru møtrikkerne fast. Sørg for at modulet hænger nøjagtigt i water.

Bor sikkerhedshullerne (2 x ø 6 mm) og sikr motormodulet med de medfølgende indfatningsplugge (6 x 60) (2).

Montér aftrækskanalen.

Bring den elektriske tilslutning i orden.

Montér hætten på motormodulet. Sæt først bagsiden af hætten nedefra ind i motormodulet (1).

Vip derefter forsiden opad (2) således at de to medfølgende bolte (M5 x12) kan skrues i (3).

Lav stikforbindelserne i hætten.

montering (fortsat)

Pas på: Ved recirkulation (WG8) må ventilationsåbningerne ikke tildækkes af det nederste teleskoprør.

Skub kanten uden om det øverste teleskoprør nedefra ind mellem fastgøringsbøjlen og væggen og skub teleskoprøret mod loftet. Teleskoprøret sætter sig selv fast.

Sæt det nederste teleskoprør omkring det øverste teleskoprør og lad det synke ned, så det skubbes ind i kanten af hætten.

Fastgør filtrene og test emhættens funktion.

montering (fortsat)

indbygningsmål ømodeller

indbygge ømodeller

Ovenfor er angivet de vigtigste mål. Man kan indstille højden af teleskoprøret. Lagttag nøje de tilladte tolerancer.

Montér aftrækket og den elektriske tilslutning sådan at man staks uden besvær kan tilslutte til hætten.

aftegne

Aftegn monteringshullerne på loftet efter aftegningsmålene.

Bor fastgøringshullerne (4 x 10 mm).

montering (fortsat)

ophænge det øverste teleskoprør

Montér pluggene og skruerne i loftet. Drej to møtrikker i modsat retning på skruerne. Drej skruerne indtil 20 mm ind i pluggene i loftet.

Fjern møtrikkerne.

Skub monteringsbeholderen så langt ind i det øverste rør at den underste kant befinder sig i den rigtige afstand til bordet.

Mål A Futura 278 mm
Mäl A Linear 236 mm
Sæt monteringsbeholderen fast med de fire bolte (M5 x 12), ringe og matrikker M5.

montering (fortsat)

Skub motormodulet nedefra så langt op i monteringsbeholderen og træk motormodulet lidt tilbage, indtil det hager sig fast i monteringsbeholderen og bliver hængende (2).

Montér de forreste to skruer (4,2 x 9,5) som angivet i illustrationen (3). Skru også de to bageste skruer (2) fast.

Lav de nødvendige stikforbindelser.

Montér aftrækskanalen.

montering (fortsat)

nederste teleskoprør

Skub det nederste teleskoprar opad over motormodulet (1).

Hold røret opad ved forsigtigt at trykke en pind eller en skruetrækker i det dertil beregnede hul i forsiden af motorhuset (2).

montere hætten

Montér hætten på motormodulet. Sæt først bagsiden af hætten nedefra ind i motormodulet (1). Vip derefter forsiden opad (2), således at de to medfølgende bolte (M5 x 12) kan drejes i (3). Stil hætten i water med disse bolte.

Lav stikforbindelserne i hætten.

Lad det nederste teleskoprar synke (4) således at det skubber i kanten af hætten.

Fastgør filtrene og test emhættens funktion.

tekniske data

Typenummer: se typepladen på hætten

Energi: 230 v -50 Hz

Tilslutning: se typepladen

Mål (br. x h. x d.): se indbygningsmål

Varemærke: Kema

Dette apparat opfylder de gældende EU-direktiver.

eksterne motorer

Bemærk: Når et apparat med ekstern motor bruges, anbefaler ATAG at følgende typer eksterne motorer anvendes:

WA111B5UWA300B5U

WA111CBU WA300C5U

ASVM0021 AS000387

ASVM0025 ASVM0023

fjernelse af emballage og apparat

Emballagen til apparatet kan recykleres.

Genanvendes kan:

- pap

- poly-ethylenfolie (PE)

- CFK-fri polystyren (PS-skum)

- Polypropylenbånd omkring dåsen

Disse materialer bør fjernes på ansvarlig måde og i overensstemmelse med myndighedernes bestemmelser.

Myndighederne kan også give oplysninger om, hvordan man på ansvarlig måde skaffer sig af med udtjente husholdningsmaskiner.
