BRUGSANVISNING 2820K JBL

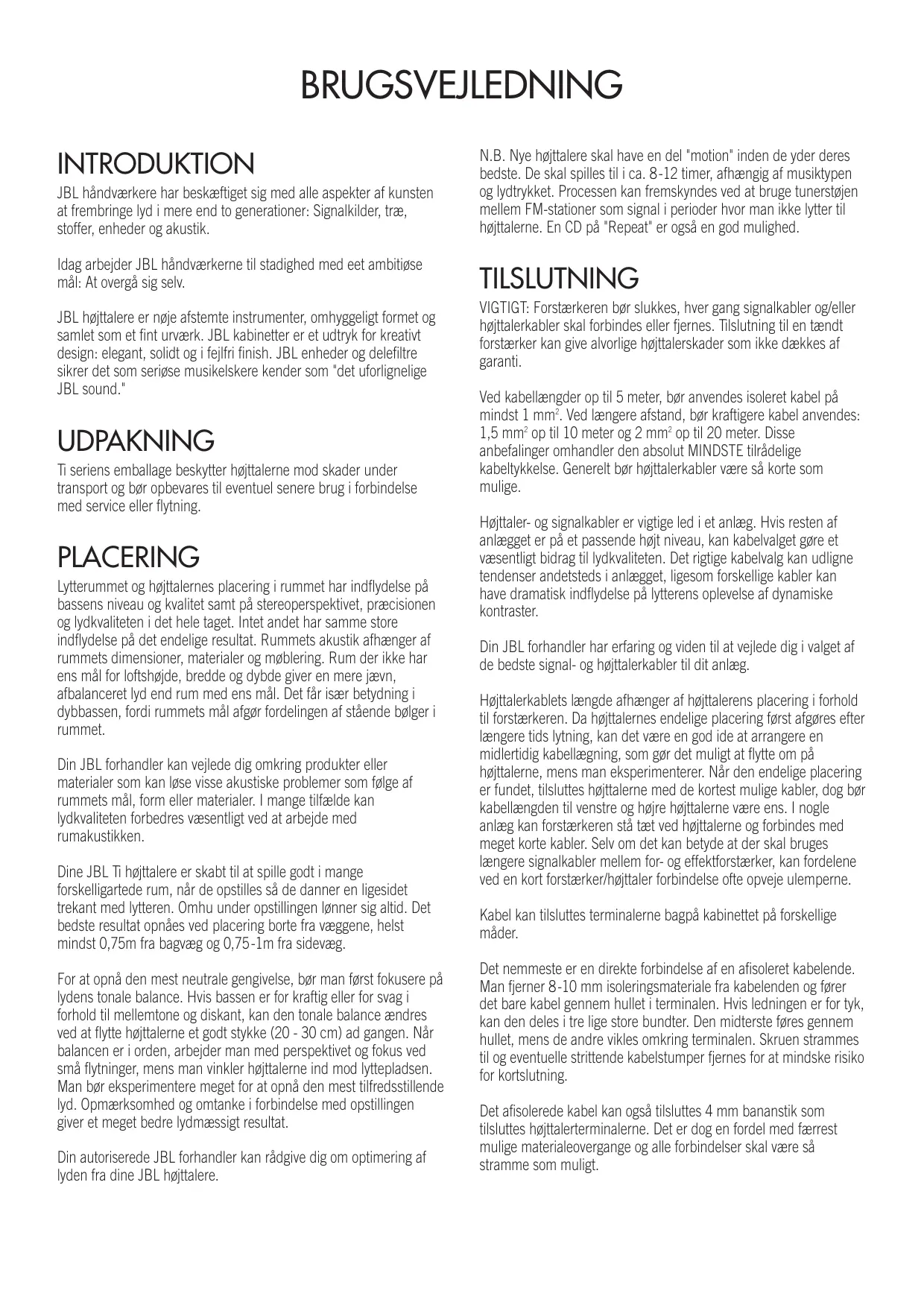

50 081-1/1992 EN 55 022/5. 1995 50 082-1/3.1995 EN 60 065. 1993 EN 60 555 Part 2/4. 1987 Steen Michaelsen JBL Europe A/S Birkerød DANIMARCA Birkerød. DENMARK. 12/98 06/98 BRUGSVEJLEDNING JBL håndværkere har beskæftiget sig med alle aspekter af kunsten at frembringe lyd i mere end to generationer: Signalkilder, træ, stoffer, enheder og akustik. N.B. Nye højttalere skal have en del "motion" inden de yder deres bedste. De skal spilles til i ca. 8-12 timer, afhængig af musiktypen og lydtrykket. Processen kan fremskyndes ved at bruge tunerstøjen mellem FM-stationer som signal i perioder hvor man ikke lytter til højttalerne. En CD på "Repeat" er også en god mulighed. Idag arbejder JBL håndværkerne til stadighed med eet ambitiøse mål: At overgå sig selv. TILSLUTNING INTRODUKTION JBL højttalere er nøje afstemte instrumenter, omhyggeligt formet og samlet som et fint urværk. JBL kabinetter er et udtryk for kreativt design: elegant, solidt og i fejlfri finish. JBL enheder og delefiltre sikrer det som seriøse musikelskere kender som "det uforlignelige JBL sound." UDPAKNING Ti seriens emballage beskytter højttalerne mod skader under transport og bør opbevares til eventuel senere brug i forbindelse med service eller flytning. PLACERING Lytterummet og højttalernes placering i rummet har indflydelse på bassens niveau og kvalitet samt på stereoperspektivet, præcisionen og lydkvaliteten i det hele taget. Intet andet har samme store indflydelse på det endelige resultat. Rummets akustik afhænger af rummets dimensioner, materialer og møblering. Rum der ikke har ens mål for loftshøjde, bredde og dybde giver en mere jævn, afbalanceret lyd end rum med ens mål. Det får især betydning i dybbassen, fordi rummets mål afgør fordelingen af stående bølger i rummet. Din JBL forhandler kan vejlede dig omkring produkter eller materialer som kan løse visse akustiske problemer som følge af rummets mål, form eller materialer. I mange tilfælde kan lydkvaliteten forbedres væsentligt ved at arbejde med rumakustikken. Dine JBL Ti højttalere er skabt til at spille godt i mange forskelligartede rum, når de opstilles så de danner en ligesidet trekant med lytteren. Omhu under opstillingen lønner sig altid. Det bedste resultat opnåes ved placering borte fra væggene, helst mindst 0,75m fra bagvæg og 0,75-1m fra sidevæg. For at opnå den mest neutrale gengivelse, bør man først fokusere på lydens tonale balance. Hvis bassen er for kraftig eller for svag i forhold til mellemtone og diskant, kan den tonale balance ændres ved at flytte højttalerne et godt stykke (20 - 30 cm) ad gangen. Når balancen er i orden, arbejder man med perspektivet og fokus ved små flytninger, mens man vinkler højttalerne ind mod lyttepladsen. Man bør eksperimentere meget for at opnå den mest tilfredsstillende lyd. Opmærksomhed og omtanke i forbindelse med opstillingen giver et meget bedre lydmæssigt resultat. Din autoriserede JBL forhandler kan rådgive dig om optimering af lyden fra dine JBL højttalere. VIGTIGT: Forstærkeren bør slukkes, hver gang signalkabler og/eller højttalerkabler skal forbindes eller fjernes. Tilslutning til en tændt forstærker kan give alvorlige højttalerskader som ikke dækkes af garanti. Ved kabellængder op til 5 meter, bør anvendes isoleret kabel på mindst 1 mm2. Ved længere afstand, bør kraftigere kabel anvendes: 1,5 mm2 op til 10 meter og 2 mm2 op til 20 meter. Disse anbefalinger omhandler den absolut MINDSTE tilrådelige kabeltykkelse. Generelt bør højttalerkabler være så korte som mulige. Højttaler- og signalkabler er vigtige led i et anlæg. Hvis resten af anlægget er på et passende højt niveau, kan kabelvalget gøre et væsentligt bidrag til lydkvaliteten. Det rigtige kabelvalg kan udligne tendenser andetsteds i anlægget, ligesom forskellige kabler kan have dramatisk indflydelse på lytterens oplevelse af dynamiske kontraster. Din JBL forhandler har erfaring og viden til at vejlede dig i valget af de bedste signal- og højttalerkabler til dit anlæg. Højttalerkablets længde afhænger af højttalerens placering i forhold til forstærkeren. Da højttalernes endelige placering først afgøres efter længere tids lytning, kan det være en god ide at arrangere en midlertidig kabellægning, som gør det muligt at flytte om på højttalerne, mens man eksperimenterer. Når den endelige placering er fundet, tilsluttes højttalerne med de kortest mulige kabler, dog bør kabellængden til venstre og højre højttalerne være ens. I nogle anlæg kan forstærkeren stå tæt ved højttalerne og forbindes med meget korte kabler. Selv om det kan betyde at der skal bruges længere signalkabler mellem for- og effektforstærker, kan fordelene ved en kort forstærker/højttaler forbindelse ofte opveje ulemperne. Kabel kan tilsluttes terminalerne bagpå kabinettet på forskellige måder. Det nemmeste er en direkte forbindelse af en afisoleret kabelende. Man fjerner 8-10 mm isoleringsmateriale fra kabelenden og fører det bare kabel gennem hullet i terminalen. Hvis ledningen er for tyk, kan den deles i tre lige store bundter. Den midterste føres gennem hullet, mens de andre vikles omkring terminalen. Skruen strammes til og eventuelle strittende kabelstumper fjernes for at mindske risiko for kortslutning. Det afisolerede kabel kan også tilsluttes 4 mm bananstik som tilsluttes højttalerterminalerne. Det er dog en fordel med færrest mulige materialeovergange og alle forbindelser skal være så stramme som muligt. Derfor anbefales spadestik af høj kvalitet korrekt monteret på kablet. Spadestik sikrer den bedste forbindelse og reducerer eventuel kontaktmodstand som kan give små forringelser af lyden. Fig. 1 Bi-Wiring Ingen forbindelse holder evigt. Man bør derfor kontrollere og rengøre forbindelserne jævnligt. Hvor ofte afhænger af materialerne, luftforhold og andre faktorer. Lad din forhandler rådgive dig. Det er vigtigt at alle anlæggets højttalere forbindes med samme polaritet, så de spiller "i fase." JBL Ti højttalerne giver en positiv puls ud ved et positivt signal ind på den røde terminal.

Diskant/ mellemtone Bas Hvis membranerne på højttalerne ikke bevæger sig ind og ud "i takt", kan det give forringet stereobillede og reduceret dybbas. Man bør eksperimentere med højttalernes polaritet, idet indspilninger, programkilder eller effektforstærkere kan vende signalets polaritet. Den "korrekte" tilslutning er den der giver det bedste lydmæssige resultat. Hvis polariteten skal vendes, husk at bytte om på plus og minus på begge højttalere, så de altid er i fase indbyrdes. BI-WIRING

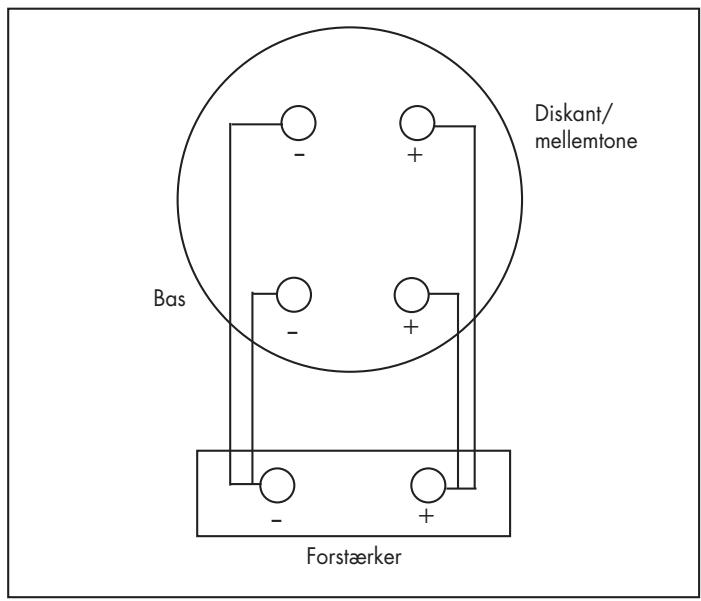

Forstærker Fig. 2 Bi-Amping JBL Ti højttalere kan forbindes til forstærkeren ved to kabellængder. Bi-wiring byder på flere muligheder og fordele. Højttalerens delefilter er opdelt i en højfrekvens- og en lavfrekvenssektion. Bøjler forbinder de to sektioner til hinanden ved almindelig brug med eet sæt kabler. Højttalerne leveres med bøjlerne monteret. Når bøjlerne er fjernet, kan man tilsluttet separate kabler til basdelen og til diskant/mellemtonedelen som vist i Figur 1. Man kan bruge samme type kabel til begge sektioner. Fordelene ved bi-wiring er at kablets modstand, induktans, o.s.v. reduceres og intermodulation mellem høje og lave frekvenser elimineres. Brug af forskellige, specielt udvalgte kabler til de to frekvensområder kan også give et godt resultat. Under alle omstændigheder, bør baskablet være så kort som muligt og venstre/højre kablerne til hver sektion bør være af ens længde. Hvis det medfører for meget kabel til den ene side på grund af forskellige afstande til forstærkeren, bør kablet aldrig vikles sammen. Det bør lægges i otte-taller for at reducere induktans og dermed tab ved høje frekvenser.

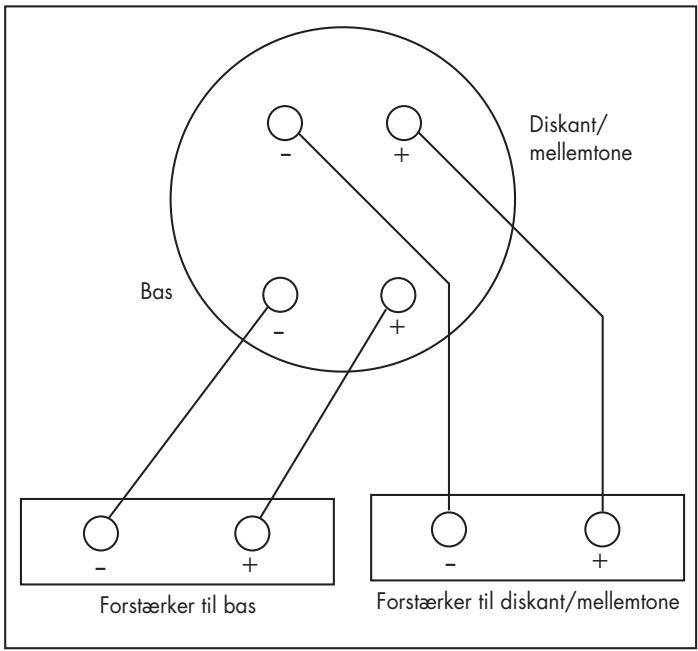

Forstærker til diskant/mellemtone ADVARSEL: Forbind aldrig to forstærkerkanaler til samme højttaler uden først at have fjernet bøjlerne. Brug af to forstærkerkanaler med bøjlerne på plads kan forårsage alvorlig skade på forstærkerne som ikke dækkes under garanti. Man kan også bi-ampe med to forstærkere som vist i Figur 2. Fire identiske monoforstærkere eller to identiske stereoforstærkere kan bruges, men man kan også med fordel vælge specialiserede forstærkere til bas og diskant/mellemtone. Din JBL forhandler kan anbefale egnede forstærkere. Under alle omstændigheder bør venstre og højre forstærkerne til hver sektion være identiske. Hvis forstærkerne ikke har samme følsomhed, bør den ene have niveaureguleringer for at bevare balancen mellem top og bund. Hvis to identiske stereoforstærkere anvendes, kan man placere en forstærker tæt ved hver højttaler og lade den køre både top og bund med korte højttalerkabler. Pas på: nogle forstærkere vender polariteten. Indgangspolariteten skal være ens for både højfrekvens og lavfrekvens. Hvis polariteten vendes i den ene sektion, giver det manglende sammenhæng omkring delefrekvensen. Du kan eksperimentere med polariteten indtil du finder det der passer dig bedst. Vend polaritet ved højfrekvensen eller lavfrekvensen på begge højttalere, hvis du tror at den ene forstærker vender fasen. Forstærkerens plus og minus angivelser er ikke nogen garanti for korrekt polaritet. ANBEFALET FORSTÆRKEREFFEKT JBL Ti højttalere kan klare spidseffekter langt højere end deres nominelle vedvarende effektopgivelser. Vedvarende effekt er baseret på en 8-timers test med bredbåndsstøj som simulerer frekvensfordelingen ved musik. Spidseffekten, ca. 4 gange den vedvarende effekt, angiver højttalerens evne til at håndtere dynamiske spidser langt kraftigere end gennemsnitsniveauet. Forstæreffektopgivelser kan kun TILNÆRMELSESVIS angive hvor højt højttaleren kan spille uden at forvrænge. Forstærkereffekt måles typisk med statiske testsignaler og, i nogle tilfælde, dynamiske signaler i rent ohmske belastninger. Ingen af delene siger noget endegyldigt om hvor højt højttaleren kan spille. Derfor bør man altid vælge forstærker ud fra længere tids lytning. Hvis forstærkeren spiller højt nok til dit behov uden at forvrænge, så er den god nok uanset effektopgivelserne. Selve lydkvaliteten er langt vigtigere end watt-tal. Desværre kan forstærkerspecifikationer ikke sige noget pålideligt om lydkvaliteten. Din JBL forhandler kan anbefale og demonstrere egnede forstærkere. Sikringer og andre beskyttelseskredsløb bør ikke monteres mellem forstærker og højttaler. De kan forringe lydgengivelsen og det er ikke sikkert at de kan beskytte højttalerne mod overlast. Den bedste sikring er en god forstærker som kan klare det ønskede lydtryk uden forvrængning. VEDLIGEHOLDELSE JBL Ti højttalerne bevarer glansen gennem mange år. Lejlighedsvis afstøvning med en ren, blød klud bevarer den oprindelige finish. Kun fnug-frie bomuldsklude bør bruges til aftørring. Ved fingeraftryk og pletter kan man anvende et vinduesrengøringsmiddel uden ammoniak. Lidt kommes på en fnug-fri bomuldsklud og fladen gnubbes blidt. Brug aldrig midler med slibemiddel eller stærke kemikalier. Ved dybe ridser eller skader, kontakt en møbelreparatør. FRONTRAMME Frontrammen sidder på plads i fire huller. Frontrammen fjernes ved at tage fat i to hjørner og trække blidt. Frontrammen monteres ved at skubbe den blidt på plads i de fire huller. Frontrammen er designet for mindst mulig indflydelse på lydgengivelsen, men de høje frekvenser og stereobilledet bliver bedre uden frontrammen. Støv på frontrammen fjernes med tøjbørste eller støvsuger. SERVICE JBL højttalere er skabt til mange års fejl-frie brug uden periodisk vedligeholdelse. Ved mistanke om fejl, bør man kontrollere at alle tilslutninger er korrekte og hele. Hvis problemet kun findes i den ene højttaler, byt om på højttalerkablerne mellem venstre og højre. Hvis problemet stadig er i samme højttaler, ligger fejlen i højttaleren. Hvis problemet flytter til den anden side, ligger det et andet sted i anlægget. Man bør ikke skubbe eller trække højttalermembraner med hånden. Svingspolen er præcist placeret med meget små tolerancer. Forsøg på at flytte motorsystemet med håndkraft kan let tvinge svingspolen ud af dens bane og skabe forvrængning eller permanent skade. I tilfælde af problemer, kontakt din JBL forhandler. Købsfaktura bør opbevares som garantibevis. Overensstemmelseserklæring Declaration of Conformity We,JBL JBL Europe Europe A/S Vi, A/S Kongevejen 194B Kongevejen 194B DK-3460 Birkerød DK-3480 Birkerød DENMARK DANMARK erklærer hermed på eget ansvar at the produktet declare in own responsibility, that productsom described beskrives i nærværende overholder in this owner's manual isbrugsvejledning in compliance with technical følgende tekniske standarder: standards: EN 55 013/6. 1990 EN 55 020/4. 1994
