BRUGSANVISNING AWP280Q Mac Tools

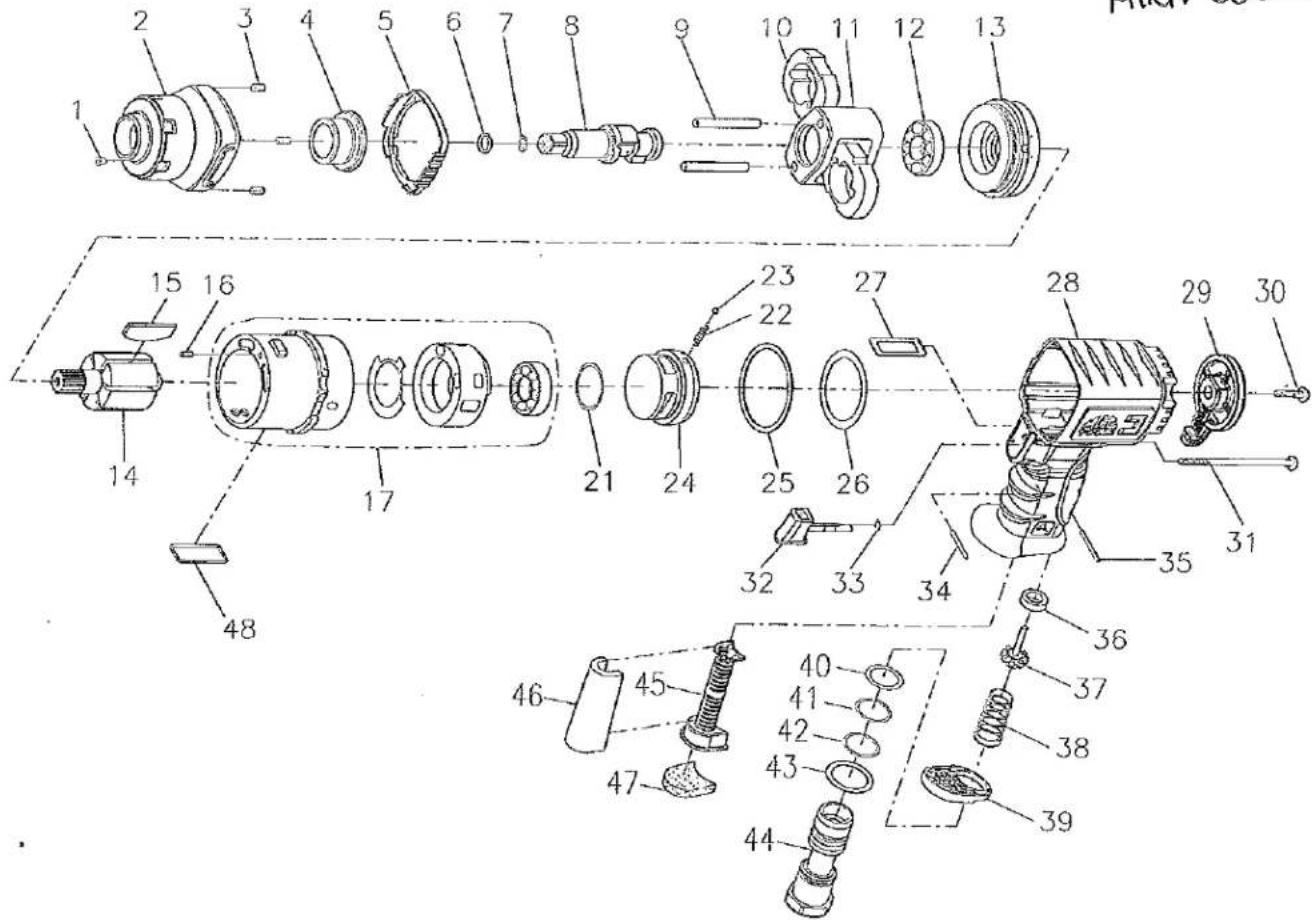

| Ref. No. | Part No. | Description | Qty | Ref. No. |
| 1 | SC100-03 | Grease Fitting | 1 | 25 |
| 2 | 30H200364 | Hammer Case | 1 | 26 |
| 3 | 00-4302 | Inserts Recoil | 4 | 27 |
| 4 | SC601-03 | Anvil Bushing | 1 | 28 |
| 5 | 30G200153 | Front Gasket | 1 | 29 |
| 6 | SC601-04 | Anvil Collar | 1 | 30 |
| 7 | SC601-05 | O-Ring | 1 | 31 |
| 8 | 30D200179 | Anvil | 1 | 32 |
| 9 | 30R200383 | Hammer Pin | 2 | 33 |
| 10 | 30D200176 | Hammer | 2 | 34 |
| 11 | 30D200177 | Hammer Cage | 1 | 35 |
| 12 | SC601-16 | Ball Bearing | 1 | 36 |
| 13 | 30M200133 | Front End Plate | 1 | 37 |
| 14 | 30M200134 | Rotor | 1 | 38 |
| 15 | 30M200135 | Rotor Blade | 6 | 39 |
| 16 | 30R200384 | Pin | 1 | 40 |
| 17 | 30M200136 | Cylinder | 1 | 41 |
| 243F-033 | Valve Sleeve Gasket | 1 | 42 | |
| 243F-029 | Valve Sleeve | 1 | 43 | |
| SC601-25 | Ball Bearing | 1 | 44 | |
| 21 | 00-4158 | O-Ring | 1 | 45 |
| 22 | 305F-034 | Spring | 1 | 46 |
| 23 | SC100-15 | Steel Ball | 1 | 47 |
| 24 | 243J-021 | Regulator | 1 | 48 |
| Qty | Ref. No. | Part No. | Description | Qty |
| 1 | 25 | 243F-030 | Rear Gasket | 1 |
| 1 | 26 | 243F-031 | Washer | 1 |
| 4 | 27 | 243F-019 | Air Channel Gasket | 1 |
| 1 | 28 | 30H200365 | Motor Housing | 1 |
| 1 | 29 | 243J-022 | Regulator Knob | 1 |
| 1 | 30 | 00-1303 | Cap Screw | 1 |
| 1 | 31 | 243H-028 | Screw | 4 |
| 1 | 32 | 243H-024 | Trigger | 1 |
| 2 | 33 | SC100-23 | O-Ring | 1 |
| 2 | 34 | 00-3346 | Spring Pin | 1 |
| 1 | 35 | SC800-19 | Spring Pin | 1 |
| 1 | 36 | SC200-30 | Bushing | 1 |
| 1 | 37 | SC200-31 | Valve Stem | 1 |
| 1 | 38 | 243H-023 | Spring | 1 |
| 6 | 39 | 243H-021 | Exhaust Deflector | 1 |
| 1 | 40 | SC100-27 | O-Ring | 1 |
| 1 | 41 | SC100-28 | O-Ring | 1 |
| 1 | 42 | SC100-31 | O-Ring | 1 |
| 1 | 43 | SC100-29 | Washer | 1 |
| 1 | 44 | SC100-30 | Air Inlet (1/4" NPT) | 1 |
| 1 | 45 | 243H-019B | Exhaust Tube | 1 |
| 1 | 46 | 243H-026 | Felt | 1 |
| 1 | 47 | 243H-027 | Non woven | 1 |
| 1 | 48 | 243F-041 | Square Ring | 1 |
