Produkttype	Cykel
Mærke	Biltema
Model	14-5371
Farve	Sort
Rammemateriale	Stål
Hjulstørrelse	26 tommer
Bremsetype	V-bremser
Geersystem	21 gear
Anbefalet alder	Voksen
Maks. ryttervægt	100 kg
Vægt	16 kg
Montering påkrævet	Ja
Værktøj inkluderet	Unbrakonøgler
Sædejustering	Hurtigudløser
Dæktryk interval	2.8-4.5 bar / 40-65 psi
Kædetype	Enkeltgears kæde
Pedaler	Resin platformspedaler
Reflekser	For, bag, hjul
Garanti	2 år

Ofte stillede spørgsmål - 14-5371 Biltema

Hvordan justerer jeg bremserne på min Biltema 14-5371?

Løsn bremsekabelbolten, stram kablet, og spænd igen. Sørg for, at bremseklodserne rører fælgen jævnt. Se manualen for specifikke justeringer.

Hvad er det anbefalede dæktryk?

Det anbefalede dæktryk er 2,8 til 4,5 bar (40-65 psi). Tjek dækkenes sidevæg for nøjagtige specifikationer.

Hvordan samler jeg cyklen?

Monter forhjulet, styret, sædet og pedalerne. Brug de medfølgende unbrakonøgler. Spænd alle bolte godt. Se samlevejledningen i manualen.

Hvordan smører jeg kæden?

Påfør cykelkædeolie på kæden, mens du træder baglæns. Tør overskydende olie af. Smør hver 100 km eller efter kørsel i våde forhold.

Hvilket værktøj er nødvendigt til grundlæggende vedligeholdelse?

Grundlæggende værktøj omfatter unbrakonøgler (4, 5, 6 mm), en dækpumpe, kædeolie og en stjerneskruetrækker. Cyklen leveres med nogle unbrakonøgler.

Hvordan justerer jeg sædehøjden?

Løsn hurtigudløseren under sædet, hæv eller sænk sadelpinden, og spænd håndtaget, indtil det sidder fast. Overskrid ikke maksimumshøjdemarkeringen.

Hvad skal jeg gøre, hvis gearene springer?

Kontroller gearværksjusteringen og kabelstramningen. Drej justeringsskiven på gearingsskifteren for finjustering. Hvis problemet fortsætter, tag cyklen til en professionel.

Hvordan reparerer jeg et fladt dæk?

Fjern hjulet, brug dækjern til at fjerne dækket, lap eller udskift slangen, genmonter dækket, og pump til anbefalet tryk.

Hvilke sikkerhedstjek skal jeg gøre inden kørsel?

Tjek bremser, dæktryk, kædetilstand og hurtigudløsere. Sørg for, at reflekser og lys er rene og fungerer. Brug hjelm.

Hvor kan jeg få reservedele?

Reservedele fås i Biltema butikker eller online. Almindelige dele omfatter slanger, bremseklodser og kabler. Se manualen for delenumre.

BRUGSANVISNING 14-5371 Biltema

Størrelse ....150-190 cm (længde brugere)

Vægt svinghjul .....1,6 kg

Mål foldet ud ....70 x 43 x 111 cm

Mål sammenfoldet .....43 x 33 x 130,5 cm

Testet og godkendt iht. EN ISO 20957 Class HC

MÆRKNING

Brugsanvisning medfølger og skal læses brug og gemmes til fremtidig brug.

ADVARSEL

1. Placer træningscyklen på et plant og stabilt underlag. Sørg for mindst 1-1,6 m fri plads omkring træningscyklen.
2. Hvis personen, der bruger træningscyklen, bliver svimmel, utilpas, får ondt i brystet eller får andre unormale symptomer, skal denne straks stige af cyklen og kontakte en læge med det samme.
3. Sikkerheden ved brug af denne træningscykel kan kun opretholdes, når cyklen efterses for skader og slitage med jævne mellemrum.
4. Brug cyklen og start din træning trinvis, da skader i kroppen oftest opstår ved forkert og overdreven træning.

SIKKERHEDSFORSKRIFTER

• Læs altid brugsanvisningen før brug, og gem den til senere brug.
• Ejeren har ansvaret for, at alle brugere af produktet får information om, hvordan produktet benyttes.
• Produktet må kun bruges i overensstemmelse med anvisningerne i brugsanvisningen.
• Som bruger har du selv ansvar for, at din fysiske helbredstilstand er passende til at bruge træningscyklen. Rådfør dig evt. med en læge.
• Produktet er kun beregnet til hjemmebrug inden døre.
• Produktet må ikke ændres eller ombygges.
• Små børn skal være under opsyn, så de ikke leger med produktet.
• Handicappede og invalide må ikke bruge træ-

ningscyklen uden tilstedeværelse af en kvalifice- ret sundhedsassistent eller læge.

• Dette produkt kan anvendes af børn fra 8 år og af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller viden, hvis de overvåges eller har fået instruktioner om sikker brug af produktet og forstår de involverede risici.
• Lad ikke børn lege med produktet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.
• Hold børn og husdyr væk fra træningscyklen, så de ikke kommer til skade.
• Brug altid sportssko og passende tøj, når du bruger træningscyklen. Undgå løstsiddende tøj og hår, som kan blive fanget af de mekaniske dele.
• Kontroller, at batterierne sidder korrekt.
• Udsæt aldrig batterierne for kraftig varme, da det kan forårsage kortslutning.
• Udsæt ikke produktet for direkte sollys eller temperaturer over 60 °C.
• Tag batterierne ud af produktet, hvis det ikke skal bruges i længere tid.
• Brugte batterier skal tages ud af produktet og bortskaffes i henhold til gældende forskrifter.
• Kontroller, at batterierne placeres i henhold til symbolerne for de positive (+) og negative (-) poler.
• Bland ikke nye og gamle batterier eller forskellige typer batterier.
• Batterier må ikke åbnes eller ændres.
• Batterier må ikke kortsluttes.
• Ikke-genopladelige batterier må ikke oplades.
• Batterier må ikke udsættes for slag eller ild.
• Opbevar batterier uden for børns rækkevidde.
• Batterier skal udskiftes af en voksen.

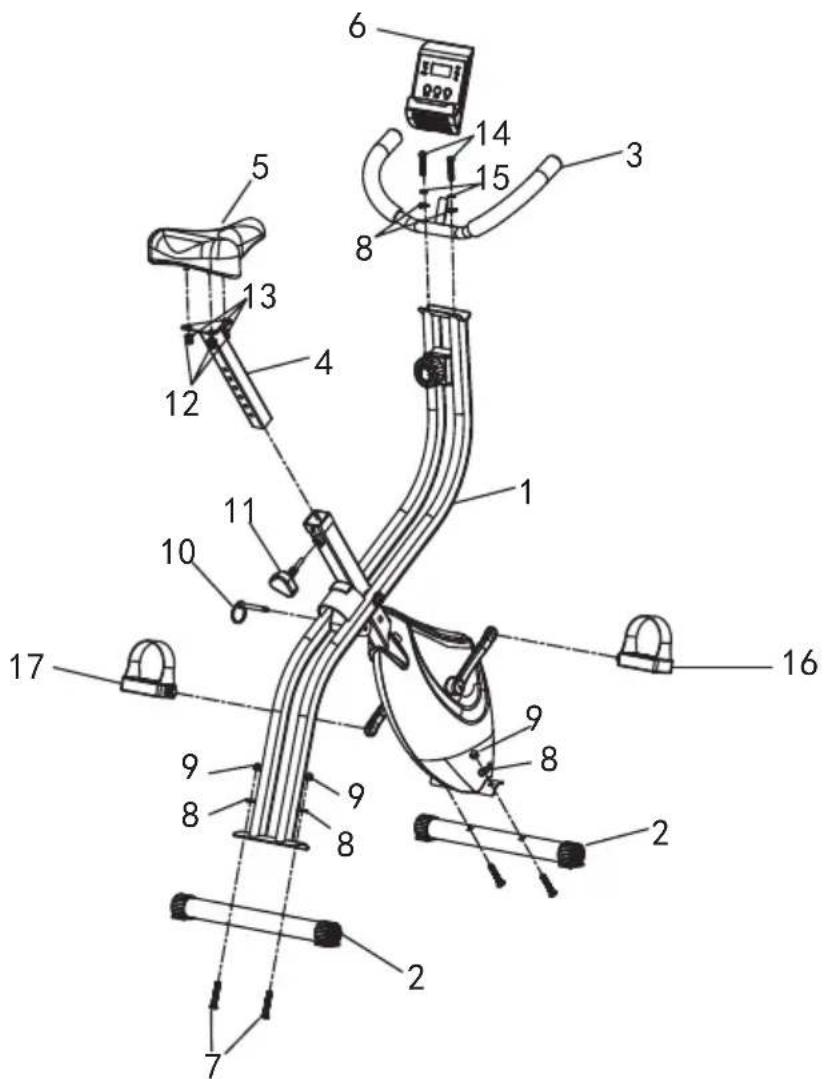

1. Stel
2. Fod x 2
3. Styr
4. Sadelrør
5. Sadel
6. Betjeningspanel
7. Firkantbolt M8 x 2
8. Bølgeskive, bøjet x 6
9. Hættemøtrik M8 x 4
10. Låsestift
11. Justeringsgreb (sadelhøjde)
12. Låsemøtrik M8 x 3
13. Skive, flad x 3
14. Unbrakobolt x 2
15. Fjederskive x 2
16. Højre pedal
17. Venstre pedal

Medfølgende værktøj

Skiftenøgle, 13-15 mm

Unbrakonøgle, 5 mm

MONTERING

Læg alle delene ud på gulvet for at få et godt overblik. OBS! Tilspænd alle skruer godt efter montering.

Skru födderne på

Skru fødderne fast på bunden af cykelstellet. Brug bolte, spændeskiver og møtrikker, der passer til hinanden. Sørg for, at fødderne er placeret i den rigtige position! Hættemøtrikkerne skal fastgøres ovenfra, da cyklen eller ikke kan stå stabilt på gulvet.

Montering af sadlen

Anbring sadlen på sadelrøret, og skru den fast ved hjælp af skiverne og de selvlåsende møtrikker. Tilspænd skruerne, så de kun kan løsnes ved hjælp af værktøj.

Montering af sadlen på stellet

Sæt sadelrøret i cykelstellet. Lås sadlen fast i den ønskede højde med justeringsgrebet. Der er seks huller i sadelrøret, som skal passe sammen med hullet i stelrøret. Skru med uret for at låse sadlen fast. OBS! Sadlens højde kan nemt justeres efter montering.

Montering af styret

Skru styret fast på cykelstellet. Brug de sekskantede bolte og skiver, der passer sammen, for at gøre det.

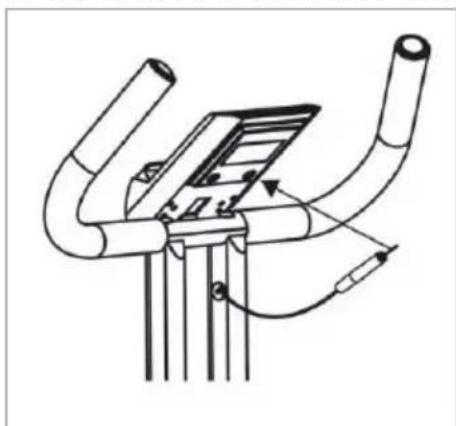

Montering af betjeningspanelet

Tilslutning af betjeningspanelet

Tilslut betjeningspanelet ved at tilslutte stikket på betjeningspanelets bagside. Stikket sidder på en ledning, der kommer ud af stelrøret.

Montering af pedalerne

Skru pedalerne godt fast i pedalbeslagene på pedalarmene. Pedalerne er mærket med L (venstre) og R (højre), så de passer ind i beslagene.

OBS! Højre pedal (højregevind) skrues fast med uret, og venstre pedal (venstregevind) skrues fast mod uret.

BRUG

1. Styr
2. Justeringsgreb 1-8 (momentmodstand)
3. Cykelstel
4. Pedaler
5. Pedalhus
6. Fødder med beskyttelseskapper
7. Låsestift
8. Justeringsgreb (sadelhøjde)
9. Sadel
10. Betjeningspanel

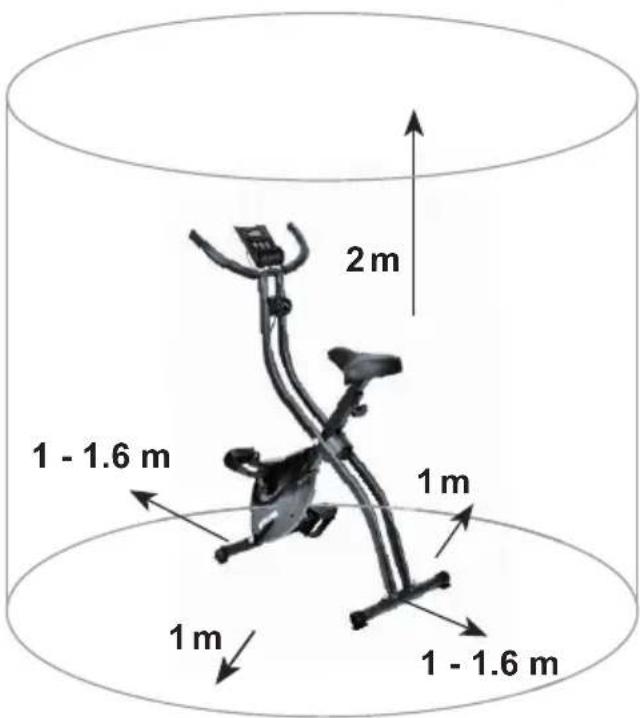

Plads omkring cyklen

Placer cyklen på en plan og stabil flade uden forhindringer i nærheden. Cyklens mål i udfoldet tilstand er som følger: længde 70 cm, bredde 43 cm og højde 111 cm.

Sørg for, at der er god plads på alle sider af træningscyklen i forhold til din krops størrelse (mindst 1 meter ud til siderne, 2 meter oven over), så du har plads nok til at bevæge dig under træningen. Desuden skal det frie område i den retning, hvorfra du kommer hen til træningscyklen, være mindst 0,6 m mere større end træningsoverfladen. Det frie område skal omfatte den plads, der kræves for at kunne stige af cyklen i nødstilfælde. Hvis flere træningscykler er placeret i umiddelbar nærhed af hinanden, kan de dele et frit område.

Justering af pedalstropperne

Løsn velcrobåndene. Sæt foden på pedalen. Fastgør velcrobåndet som ønsket.

Justering af sadelhøjde

Skru justeringsgrebet (8) ud. Sadelrøret har seks faste positioner til indstilling af sadelhøjde. Vælg den ønskede højde, skru derefter justeringsgrebet ind igen, og tilspænd det, så det sidder godt fast.

Justering af belastning

Drej indstillingsgrebet (2) med uret (+) for at øge modstanden, og drej det mod uret (-) for at mindske modstanden (1-8).

Sammenfoldning af træningscyklen

1. Træk låsestiften (7) ud.
2. Fold træningscyklen sammen.
3. Sæt låsestiften i igen.

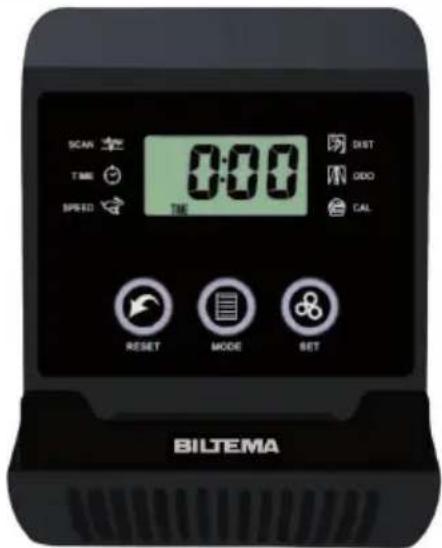

BETJENINGSPANEL

Isætning af batterier

Tag dækslet af betjeningspanelet (10). Isæt 2 AA-batterier (1,5 V). Sørg for, at de vender rigtigt. Sæt derefter dækslet på plads igen.

• TIME: Viser den tid, du har cyklet, min/sek.
- SPEED: Viser den aktuelle hastighed i km/t.
• DISTANCE: Viser den totale distance, du har cyklet siden seneste nulstilling (km).
• CALORIES: Viser antal forbrændte kalorier.
• SCAN: Viser skiftevis alle funktionerne, TIME – SPEED – DIST – CAL – ODO – aktiveres, så snart batterierne er sat i.
- ODO: Viser den samlede afstand (nulstilles, när betjeningspanelet slukkes helt).
• MODE: Menuknap til valg af funktion.
- RESET: Knap til nulstilling af værdier.

• Tryk på "Mode"-knappen for at vælge funktion.
• Hold "Reset"-knappen inde i nogle sekunder for at nulstille de viste data.
• Betjeningspanelet slukkes automatisk efter ca. tre minutters inaktivitet.
• Betjeningspanelet aktiveres igen ved at trykke på en knap eller træde en omgang med pedalerne.

Træning med fastlagt mål

1. Hold "Reset"-knappen inde i nogle sekunder for at nulstille de viste data.
2. Tryk på "Mode"-knappen for at vælge mål (Time, Dist eller Cal). Tryk på "Set"-knappen for at aktivere valget.
3. Indstil det ønskede mål med "Set"-knappen", f.eks. 5 km eller 300 kalorier. Når målet er indstillet, holder skærmen op med at blinke, og du kan starte træningen.

HUSK PÅ F∅LGENDE VED BRUGEN

• Gør det til en vane at kontrollere, at alle skruer er godt tilspændt inden brugen.
• Varm op 5–10 minutter før træningen og spænd af 5–10 minutter efter. Det bevirker, at hjerterytmen gradvist øges og mindskes, samt at faren for fibersprængninger mindskes.

EL-AFFALD (BETJENINGSPANEL)

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
