BRUGSANVISNING 27-2298 Biltema

OBS! Sykkelhengeren er ikke beregnet for persontransport.

Længde ....120 cm (Inklusiv trækstang)

Bredde .....62 cm

Højde ....50 cm

Lastefl ade ....64 x 44 cm (Vognens indvendige mål)

OBS! Lastvognen er ikke beregnet til persontransport.

OBS! Læs sikkerhedsinstrukserne og advarslerne igennem inden brugen. Hvis du ikke følger monteringsanvisningerne og advarslerne i denne manual, kan produktet gå i stykker og i værste fald forårsage personskade. Læs manualen igennem før brugen, og gem den til senere brug.

• Maks. last: 22 kg.
  • Maks. hastighed: 16 km/t.
• Ladvognen er ikke beregnet til terrænkørsel.
• Trækkrogen må ikke belastes med andre vægte end selve vognen.
• Parker ikke vognen på en bakke.
• Saml vognen i henhold til anvisningerne.
• Kontroller altid skruer, bolte og stivere inden afgang.
• Kontroller, at trækkoblingen og dens sikkerhedsrem på cyklen er forsvarligt fastspændt før hver tur.

- Kontroller, at hjulene sidder fast inden afgang.

- Ladvognen må ikke ændres på nogen måde.

- Bemærk, at cyklen kan blive ustabil, hvis den parkeres med vognen tilkoblet.

- Bemærk, at bremselængden kan være længere med tilkoblet ladvogn.

- Tjek dæktrykket før hver afgang. Det korrekte tryk står på siderne af dækkene.

- Fastgør evt. last med for eksempel stropper.

- De nationale færdselsregler og love gælder ved kørsel med ladvognen.

MONTERING

Montere lastvognen

1. Kontroller, at alle dele er med i emballagen. Læs samlevejledningen og brugsanvisningen, inden vognen samles og bruges.

1. Slå vognens sider op til vandret stilling, og slå de korte sider ud.

2. Saml de korte og lange sider ved at trykke dem sammen, indtil der lyder et klik. Hold den blå spærre til snapåsen inde for at åbne lågen.

1. Monter hjulene på akslen et ad gangen ved at holde udløsningssplitten under vognen inde, indtil hjulet klikker på plads. Træk hjulene udad, når de begge er monteret, for at sikre, at de ikke bevæger sig. Løft bagsiden af vognen op, hvis et hjul skal afmonteres, og tryk på udløsningssplittene, som sidder længere inde på akslen. Træk derefter hjulet af. OBS! Kontroller jævnligt dækkene for korrekt lufttryk.
2. Fold trækstangen ud, og sæt låsesplitten i. Kontroller, at sikkerhedsklemmen sidder godt fast.

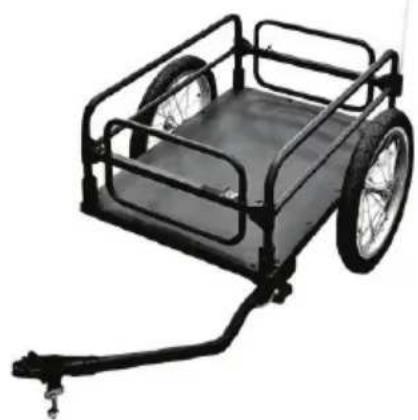

1. Saml fl aget, og sæt det i fl agholderen på vognen. Nu er vognen samlet.

Montering af trækkrogen på cykeln

Løsn selve trækkrogen fra koblingen på vognen ved at trække sikkerhedssplitten ud. Denne del skal skrues fast på cyklens hjulaksel på venstre side. Skru hjulmøtrikken af, men lad akslens skiv sidde tættest på cykelstellet. Før derefter koblingen ind over hjulakslen, sæt møtrikken på igen, og spænd den godt fast.

Kobl cykelvognen på, sæt låsesplitten i, og lås den med sikkerhedsklemmen.

Sikkerhedsremmen føres omkring det nederste, bageste stelrør og låses fast.

OBS! Afstanden fra vejoverfl aden op til vognens kobling må ikke overstige 40 cm. Trækkrogen må ikke bære nogen ekstra belastning.

Advarsel! Kontroller, at låsesplitten i vognenes kobling er monteret korrekt og er sikret med sikkerhedsklemmen. Kontroller, at din cykel er velegnet til at trække vognen. Hjulstørrelsen bør være mindst 26", så vognen ikke hælder fremefter. Sikkerhedsremmen skal altid bruges, når du cykler med vogn.

Hvis trækstangen er i vejen for cyklen eller berører nogen af cyklens dele, når du kører eller drejer, må du ikke cykle med vognen. Kontakt Biltema for at få hjælp med monteringen.
