Produkttype	Underskabs emhætte
Mærke	Franke
Model	1221B-10
Installationstype	Under skab
Mål (Bredde)	30 tommer (762 mm)
Mål (Dybde)	20 tommer (508 mm)
Mål (Højde)	6 tommer (152 mm)
Vægt	25 lbs (11.3 kg)
Strømforsyning	120V, 60Hz, 3.0A
Maksimal luftstrøm	400 CFM (kubikfod pr. minut)
Støjniveau (Maks. hastighed)	65 dBA
Antal blæserhastigheder	3
Belysningstype	LED, 2 pærer
Lyseffekt	2 x 1.5W (i alt 3W)
Filtertype	Aluminium mesh, opvaskemaskineegnet
Kanal	6 tommer rund, lodret eller vandret
Aftræksmetode	Kanaliseret eller recirkulerende (med kulfilter valgfrit)
Kontroltype	Trykknap
Energieffektivitet	ENERGY STAR certificeret
Certificeringer	UL, cUL
Garanti	1 års begrænset garanti på dele og arbejde
Vedligeholdelse	Rengør filtre månedligt; udskift kulfilter hver 6. måned
Reservedele	Filtre, pærer, motor samling tilgængelig

Ofte stillede spørgsmål - 1221B-10 FRANKE

Hvordan installerer jeg Franke 1221B-10 emhætten?

Installation skal udføres af en kvalificeret fagperson. Emhætten skal monteres sikkert under et skab, tilsluttes en 120V strømforsyning og føres udendørs eller indstilles til recirkulation. Se manualen for detaljerede trin.

Hvad er den anbefalede rengøringsfrekvens for filtre?

Rengør aluminium mesh filtrene hver måned for at opretholde effektiviteten. De er opvaskemaskineegnede. Til recirkulerende opsætning skal kulfiltrene udskiftes hver 6. måned.

Kan denne emhætte bruges uden kanal?

Ja, Franke 1221B-10 kan bruges i recirkulationstilstand med et valgfrit kulfiltersæt. Manualen indeholder instruktioner til konvertering.

Hvad er målene på 1221B-10?

Emhætten er ca. 30 tommer bred, 20 tommer dyb og 6 tommer høj. Mål altid dit plads før installation.

Hvordan udskifter jeg pærerne?

Emhætten bruger integrerede LED-pærer, der typisk holder enhedens levetid. Hvis udskiftning er nødvendig, kontakt Franke kundeservice for kompatible dele.

Hvorfor er min emhætte støjende?

Støj kan øges, hvis filtre er snavsede, eller kanalen er blokeret. Rengør filtre regelmæssigt og sørg for, at kanalarbejdet er uhindret. Normalt støjniveau er op til 65 dBA ved høj hastighed.

Fjerner emhætten madlavningslugte effektivt?

Ja, med korrekt kanalføring og rene filtre fjerner luftstrømmen på 400 CFM effektivt røg, damp og lugt. Til recirkulationstilstand skal kulfiltrene udskiftes ofte.

Hvad er garantipolitikken?

Franke tilbyder en 1-års begrænset garanti, der dækker dele og arbejde. Registrer dit produkt på Frankes hjemmeside for at aktivere garantien.

Kan jeg købe udskiftningsfiltre?

Ja, aluminium mesh filtre og kulfiltre fås hos Franke eller autoriserede forhandlere. Brug artikelnumre fra manualen.

Hvordan nulstiller jeg filterpåmindelsen?

Hvis din model har en filterindikatorlampe, skal du trykke på og holde 'Filter Reset'-knappen (hvis monteret) nede i 3 sekunder, indtil lampen slukker. Se manualen for præcis procedure.

BRUGSANVISNING 1221B-10 FRANKE

Sikkerhedsforskrifter 12

Betjening 13

Justering af luftmængde....28

Gennemlæs denne betjenings- og monteringsvejledning grundigt, især sikkerhedsforskrifterne, før du installerer og bruger produktet.

Gem betjeningsvejledningen til se- nere brug, eller giv den videre, hvis en anden overtager produktet fra dig.

Afbryd altid strømmen til produktet før rengøring og pleje.

§ Udledning af udgangsluft skal ske i henhold til forskrifter fra respektive myndigheder.

§ Udgangsluften må ikke ledes ind i røgkanaler, som anvendes til udledning af røggas fra f. eks. gaskaminer, brændeovne eller oliefyr m.m.

§ Afstand mellem komfur og produkt skal være mindst 44 cm. Ved gaskomfur øges højden til 65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette respekteres. OBS! Hvis produktet er udstyret med komfuralarm eller komfurvagt må det ikke monteres over gaskomfur.

Se separat vejledning.

§ Det er ikke tilladt at flambere under produktet.

§ For at undgå, at der opstår farer, skal faste installationer, udskiftning af ledning eller anden form for tilslutning udføres af en fagligt kyndig person.

§ Der skal være tilstrækkelig ventilation i rummet, når produktet bruges sammen med produkter, der anvender anden energi end elektricitet, f.eks. gaskomfur, gasovn, bræn-deovn, oliefyr m.m.

§ Produktet kan anvendes af børn fra 8 år, personer med nedsat mental, sensorisk eller fysisk funktion samt personer uden erfaring med og viden om produktet, hvis de informeres om, hvordan produktet skal anvendes.

§ Børn må ikke lege med produktet. Produktet må ikke rengøres eller vedligeholdes af børn uden opsyn.

§ Tilgængelige dele af produktet kan blive varme under madlavning.

§ Risikoen for brandspredning øges, hvis emhætten ikke rengøres som angivet.

OBS! Bygherren er ansvarlig for, at installationen udføres korrekt, og at gældende bygningsregler overholdes.

GENERELLE OPLYSNINGER

Produktet er udstyret med LED-belysning 6,5 W, aluminiumsfilter og Easy Clean.

FUNKTION

Fig. 1
A. Belysning. B. Spjældfunktion. Åbning/lukning. C. 1. Forlængelse af timer (+30 minutter). 2. Filteralarm. Hvis filteralarmen er aktiveret (se programmering nedenfor), be-gynder LED'en at blinke, når det er tid at rengøre filteret. Efter rengøring holdes knap C inde i 2 sekunder for at nulstille systemet.
Spjældet lukkes automatisk efter maks. 60 minutter eller ved tryk igen på knappen B. Lad gerne spjældet være åbent lidt tid før og efter madlavningen for at forhindre spredning af mados i rummet.
Produktet er udstyret med en filteralarm. For at aktivere/deaktivere filteralarmen, se nedenfor.

Programmering

1. Åbning af programmering: Hold knap A og B inde i 3 sekunder, så de begge blinker 3 gange. Programmeringstilstanden er nu aktiv i 30 sekunder.
2. Vælg funktion: Tryk på knap for valgt funktion for at aktivere/deaktivere funktionen.

Knap Funktion

C Filteralarm

Dioden på knappen lyser, när funktionen er aktiveret.

1. Gem programmering: Hold knap A og B inde i 3 sekunder. Knap A og B blinker 2 gange for at bekræfte, at programmeringen er gemt.

Obs!

Se særskilt vejledning, hvis produktet er udstyret med komfuralarm eller komfurvagt.

PLEJE OG VEDLIGEHOLDELSE

Obs!

For at sikre funktion, kvalitet og sikkerhed efter service og vedligeholdelse må der kun anvendes originale dele.

Rengøring af filter

Emhætten tørres af med en fugtig klud og opvaskemiddel. Filtrene skal rengøres mindst hver anden måned ved normal brug. Rengør oftere ved hyppig anvendelse.

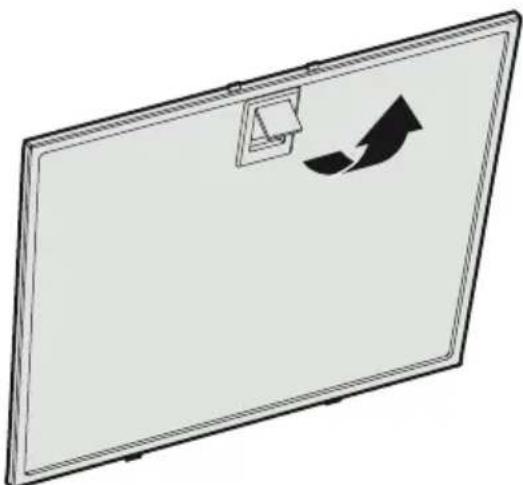

Fjern fedtfilteret ved at åbne låsenFig. 2. Håndtér fedtfilteret med forsigtighed, og undgå at bøje det.

Læg filteret i varmt vand tilsat opvaskemiddel. Filteret kan også vaskes i opvaskemaskine.

Monter fedtfilteret igen efter rengøring. Sørg for, at det klikker på plads.

Emhætten og spjældet skal rengøres indvendigt mindst to gange årligt.

Spjældet rengøres grundigt med en våd klud og opvaskemiddel i både åben og lukket position. Spjældet håndteres forsigtigt.

UDSKIFTNING AF LED-BELYSNING

Belysningen skal udskiftes med et tilsvaren- de specialarmatur fra producenten eller dennes serviceagent.

Belysningen løsnes ved at trykke låsene ind fra siderne og trække armaturet lige ned, så belysningskablet bliver tilgængeligt. Fig. 3.

FEJLFINDING

Kontrollér sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer. Prøv først at slukke for strømmen, og start produktet igen.

Kontrollér, at tilslutningsslangen er udstrakt nærmest tilslutningen.

Obs!

Foretag fejlfinding i henhold til instruktionerne, hvis produktet er udstyret med komfuralarm eller komfurvagt. Der henvises til separat vejledning.

SERVICE

Fig. 4

Før du kontakter service, bedes du kontrollere typeskiltet og notere FUN-nr., S/N-nr. og fremstillingsdato for produktet.

Typeskiltet er placeret på venstre side under filter/bundplade.

Franke Service

tlf. [phone]

www.franke.se/service

De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.

Produktet er omfattet af gældende APPLiA-bestemmelser.

MILJ∅

De vigtigste råmaterialer, der bruges i Frankes produkter, er:

• Metaller: rustfrit stål, galvaniseret plade, zink, aluminium
• Plast: polypropylen, polyamid, polykarbonat, polybutylenterephthalat (PBT)
• Glas

Samtlige indgående komponenter er i overensstemmelse med RoHS-direktivet. De fleste af Frankes produkter er miljøvurderet hos tredjepart. Du kan finde udførlige miljøoplysninger på www.franke.se

EMBALLAGE- OG PRODUKTGENBRUG

Emballage skal indleveres til genbrugsstation for genanvendelse.

Symbolet angiver, at produktet ikke må håndteres som husholdningsaffald. Det skal i stedet indleveres til genbrugsstation for genanvendelse af el- og elektronikkomponenter. Ved at sikre korrekt håndtering medvirker du til at forebygge eventuelle negative miljø- og sundhedseffekter, der kan opstå ved bortskaffelse som almindeligt affald. For yderligere oplysninger om genbrug bør du kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor varen er købt.

Produktet er utstyrt med filtervakt. Se ne- denfor hvordan du aktiverer/deaktiverer filtervakten.

Programmering

Stikkontakt/koblingsdåse skal være tilgængelig efter installationen.

Hvis et tilslutningskabel beskadiges, skal det udskiftes med et tilsvarende specialkabel fra producenten eller dennes serviceagent.

Produktet leveres med ledning og et jordet støpsel beregnet på en jordet stikkontakt.

Hvis tilkoblingskabelen skades, må den skiftes ut med en tilsvarende spesialkabel fra produsenten eller deres serviceagent.

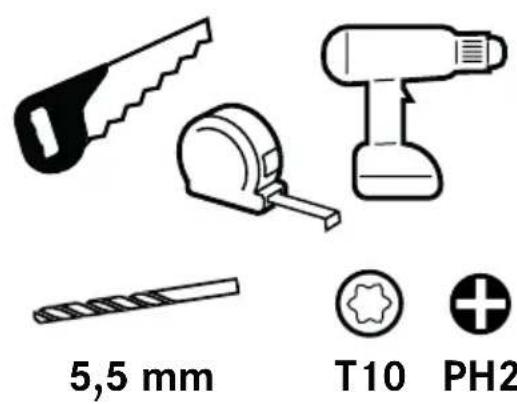

INSTALLASJONASENNUS

DA OBS! Justering af spjæld skal udføres af en fagkyndig person.

Spjældindstilling: Justering af luftmængde sker på spjældet. Spjældet bliver tilgængeligt for justering ved at fjerne filteret.

Åbn spjældet ved at trykke på knap B. Løsn justeringsstoppet G ved at dreje den en halv omdrejning (torx 10). Sæt justeringsstoppet i den ønskede position. Markeringerne på spjældet svarer til værdierne i diagrammet "Grundventilation", se de følgende sider. Markeringen på billedet svarer til position G4 i diagrammet. Lås justeringsstoppet. OBS! Kontrollér nøje, at lasken er ordentligt låst! Luk spjældet ved at trykke på knap B på strømafbryderen. Mål trykket, Pm, i målerudtag A, og kontrollér, at den ønskede luftmængde er opnået.

FI Perustuuletus

Løsn justeringsstoppet F ved at dreje den en halv omgang (torx 10). Sæt justeringsstoppet i den ønskede position. Markeringerne på spjældet svarer til værdierne i diagrammet "Forceret vetilation", se de følgende sider. Markeringen på billedet svarer til position F8 i diagrammet. Lås justeringsstoppet. OBS! Kontrollér nøje, at lasken er ordentligt låst! Åbn spjældet ved at trykke på knap B på strømafbryderen. Mål trykket, Pm, i målerudtag A, og kontrollér, at den ønskede luftmængde er opnået

Den A-vegtor lydtryksniveau ved 10 m² Sabin
