805-749 - Legetøj Nordic Play - Gratis brugsanvisning og manual

Produkttype	Legetøj
Mærke	Nordic Play
Model	805-749
Mål	30 x 20 x 15 cm
Vægt	500 g
Strømforsyning	2 x AA-batterier (medfølger ikke)
Alder	3+ år
Materiale	Plastik, metaldele
Farve	Multifarvet
Lydeffekter	Ja, elektroniske lyde
Lys	LED-lys
Interaktive funktioner	Knapper, bevægelsessensor
Sikkerhedsadvarsler	Kvælningsfare, små dele
Batterilevetid	Ca. 2 timers kontinuerlig brug
Rengøringsinstruktioner	Tør af med fugtig klud; nedsænk ikke i vand
Opbevaring	Opbevares tørt, væk fra direkte sollys
Reservedele	Fås via Nordic Play support
Garanti	1 års begrænset garanti
Certificering	CE, EN71 godkendt

Ofte stillede spørgsmål - 805-749 Nordic Play

Hvilken type batterier kræver legetøjet?

Legetøjet kræver 2 x AA-batterier (medfølger ikke). Brug alkaliske batterier for bedste ydeevne.

Er legetøjet egnet til børn under 3 år?

Nej, dette legetøj anbefales til 3 år og opefter på grund af små dele, der kan udgøre en kvælningsfare.

Hvordan rengør jeg legetøjet?

Rengør legetøjet med en fugtig klud og mild sæbe om nødvendigt. Nedsænk ikke i vand eller brug skuremidler.

Legetøjet laver ingen lyde. Hvad skal jeg tjekke?

Først, sørg for at batterierne er installeret korrekt (+/-). Hvis det stadig ikke virker, prøv nye batterier. Tjek også batterirummet for korrosion.

Kan jeg få reservedele til dette legetøj?

Ja, reservedele fås via Nordic Play kundesupport. Kontakt dem med dit modelnummer (805-749).

Hvad er garantiperioden?

Dette legetøj leveres med en 1 års begrænset garanti mod fabrikationsfejl. Købsbevis kræves.

Hvor længe holder batterierne?

Ved normal brug holder batterierne ca. 2 timer kontinuerlig leg. Den faktiske levetid kan variere afhængigt af brug.

Har legetøjet lys?

Ja, legetøjet har LED-lys der aktiveres under leg. De er energieffektive.

Er legetøjet sikkert til udendørs brug?

Legetøjet er kun beregnet til indendørs brug. Udsættelse for fugt eller ekstreme temperaturer kan beskadige det.

Hvad skal jeg gøre, hvis en del går i stykker?

Hvis en del går i stykker, stop straks brug. Kontakt Nordic Play support for at spørge om muligheder for udskiftning eller reparation.

BRUGSANVISNING 805-749 Nordic Play

Generelle sikkerhedsregler for NORDIC PLAY produkter

Advarsel:

• Køretøjet må ikke anvendes på veje, fortove, skråninger eller i sand.
• Køretøjet bør kun anvendes på plane overflader.
• Overbelast ikke køretøjet. Vær opmærksom på vægtbegrænsningerne.
  Typisk maksimal totalvægt 25 - 35 kg. Venligst kontroller for den pågældende model.
• Batteriopladning skal udføres af en voksen.
• Børn, der benytter dette køretøj, bør altid overvåges af en ansvarlig voksen.
  • Over oplad ikke køretøjets kredsløb.
• Kør ikke i vand eller andre væsker.
• Stop køretøjet, når du nærmer dig en hindring, drej væk fra hindringen og kør andetsteds.
• Venligst oplad batteriet, når køretøjet begynder at køre langsomt ellers vil levetiden på batteriet forkortes.
• Venligst oplad batteriet fuldt ud, før opbevaring af batteriet i længere perioder uden anvendelse. Oplad batteriet hver 3 måned, dette for at forlænge batteriets levetid.
  • Kør ikke i regnvejr.
• Batteri, oplader, elektriske ledninger, stik, kabinet og andre dele skal periodisk kontrolleres. Hvis der observeres skader, må køretøjet ikke anvendes før disse er udbedret.
• Opladeren skal kontrolleres regelmæssigt for skader på ledning, stik, kabinet eller andre dele. Ved skader må opladeren ikke anvendes, før skaden er udbedret.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen.
• Køretøjet må kun anvendes med den anbefalede oplader.
• Opladeren er ikke et legetøj.
• Rengør kun med en fugtig opvredet klud.
• kontroller at alle komponenter er ubeskadigede, hvis ikke reparer eller udskift disse.
• Det er en god ide at bruge beskyttelsesudstyr afhængig af køretøjet.
• Slidte batterier bør fjernes/udskiftes fra køretøjet.
• Batteriet skal fjernes, inden køretøjet bortskaffes
  • Overensstemmelseserklæring: Dette produkt er i overensstemmelse med kravene i EU-direktiv 2014/53 / EU.

Advarsel:

For dit barns sikkerhed, skal du være opmærksom på følgende:

• Kun en voksen må samle produktet.
• Små dele/plastik dele holdes væk fra barnet, dette for at undgå Kvælningsfare.
• Børn må ikke røre / åbne for batteri holderen.
  • Voksen tilsyn er påkrævet.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen
• Brug køretøjet med forsigtighed, da kørefærdigheder er påkrævet for at undgå fald eller kollision som kan give skader til brugeren eller 3 part.
• Instruktion i brugen af køretøjet skal gives til børn inden anvendelse. Specielt bremsesystemet.

Generelle sikkerhedsregler for NORDIC PLAY produkter

• Må ikke anvendes i trafikken. Brug kun køretøjet på privat grund.
• Kør kun på plane overflader væk fra andre køretøjer/forhindringer.
• Undgå skarpe bumps og pludselige overflade ændringer.
• Undgå veje og overflader med vand, sand, grus, jord, blade og andet snavs.
• Vådt vejr kan forringe trækkraft, bremseeffekt og synlighed.
• Kør ikke när det er mørkt.
• Undgå overdreven hastighed forbundet med nedkørsler.
• Pas på fodgængere.
• Check og fastspænd alle skruer før hver køretur, tillad ikke 2 eller flere børn at bruge køretøjet på samme tid.
• Brug ikke køretøjet, hvis det har nogen form for skader.

• Udskift beskadigede dele øjeblikkeligt.

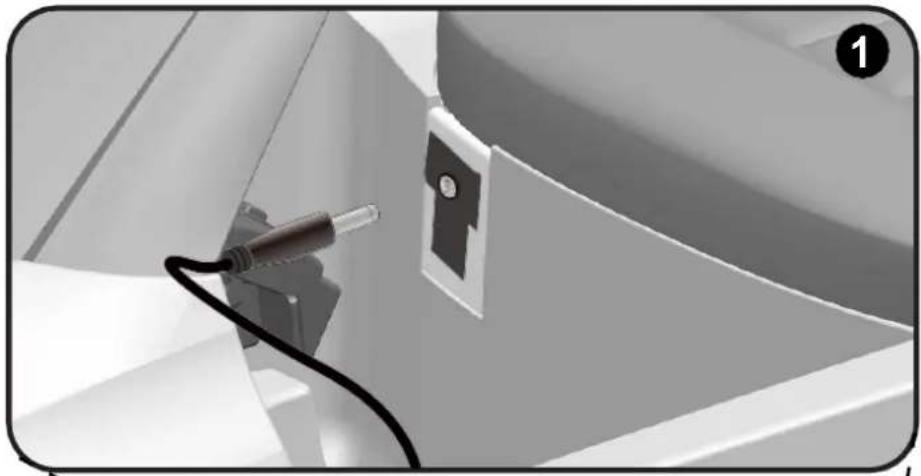

• Sæt input 12V opladerstikket i køretøjet.

• Sæt output opladerstikket i en 230V stikkontakt. Batteriet begynder at oplade.

Note! Når du skifter mellem høj og lavt gear eller frem og tilbage knap skal køretøjet holde helt stille, for at undgå skade på gearkasse og motor.

Frem

1. Flyt position på "forward backward" knappen til position "forward"
2. Tryk på fodpedalen, og køretøjet kører fremad.

Stop:

1. Køretøjet stopper automatisk, när barnets fod lettes fra fodpedalen.

Tilbage

1. Flyt position på "forward backward" knappen til position "backward"
2. Tryk på fodpedalen, og køretøjet kører tilbage.

Batteri forbindelse

Løsn skruen fra sædet. Fjern sædet, og forbind den røde ledning med den røde terminal på batteriet og sort ledning til sort terminal. Påsæt sædet igen og stram skruen.

Udskiftning af batteri og sikring

Batteriet er udstyret med en termisk sikring, som slår fra hvis motoren, batteriet eller det elektriske kredsløb er overbelastet. Køretøjet skal herefter slukkes i mindst 5 minutter, hvorefter sikringen vil slå til igen. Virker køretøjet ikke, kan sikringen derfor godt være problemet. For at undgå dette, så læs følgende punkter:

• Overbelast ikke køretøjet.
- Træk ikke noget bag ved køretøjet.
- Kør ikke op af stejle bakker.
- Kør ikke ind i ubevægelige genstande, som får hjulene til at spinne.
- Kør ikke i ekstreme temperaturer.
- Sørg for at køretøjet ikke kommer i kontakt med væsker.
- Pil ikke ved det elektriske kredsløb.

Efterhånden som batteriet bliver ældre vil det begynde at miste noget af sin kapacitet. Alt efter omgivelserne kan det holde i alt fra 1 – 3 år. Hvis batteriet trænger til en udskiftning, så følg disse trin:

1. Fjern sædet.
2. Frakobl ledningerne fra batteriets terminaler.
3. Fjern batteridækket.
4. Løft forsigtigt batteriet ud af køretøjet. Alt efter batteriets tilstand (lækning eller lignende) kan det være nødvendigt med sikkerhedsudstyr. Løft ikke batteriet i dens ledninger, men i selve batteriet.
5. Læg batteriet i en plastikpose, og afskaf det på ansvarlig vis.
6. Sæt det nye batteri i køretøjet.
7. Forbind igen ledningerne til det nye batteri.
8. Skub sædet på plads.

For at beskytte miljøet skal batterier og elektrisk udstyr bortskaffes særskilt fra husholdningsaffald. Kontakt kommunen for nærmeste indsamlingssted.

Problemløsning

Problem Årsag Løsning
Køretøjet kan ikke køre Batteriet mangler strøm Genoplad batteriet.
		Sikringen er sprunget Sluk i mindst fem minutter.
		Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
		Dødt batteri Erstat batteriet med et nyt.
		Det elektriske kredsløb er skadet Send produktet til reparation.
		Motoren er skadet Send produktet til reparation.
Køretøjet virker ikke særligt længe ad gangen	Batteriet bliver ikke fuldt opladt Tjek at ledningerne er ordentligt forbundne til batteriet og genoplad det.
	Gammelt batteri Erstat batteriet med et nyt.
Køretøjet kører med ujævne bevægelser Batteriet mangler strøm Genoplad batteriet.
			Gammelt batteri Erstat batteriet med et nyt.
			Køretøjet er overbelastet Reducer vægten. Bæreevnen er 25 kg.
			Køretøjet bliver brugt i forkerte om-givelser Find et andet område at køre med køretøjet i.
Køretøjet har brug for et skub for at komme i gang	Løse ledninger Tjek at samtlige ledninger sidder odentligt fast.
	Motoren er skadet Send produktet til reparation.
Det er svært at skifte gear	Forsøg på at skifte gear mens køretøjet er i bevægelse Køretøjet skal holde helt stille når der skiftes gear.
Mærkelige mekaniske lyde fra motoren eller gearkassen	Gearene er skadet Send produktet til reparation.
	Motoren er skadet Send produktet til reparation.
Batteriet vil ikke oplade Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
Opladeren bliver varm under opladning	Dette er normalt	Ingen handling påkrævet.

Vedligeholdelse

• Tjek samtlige skruer periodisk, og spænd dem efter behov.
• Tjek køretøjets plastikkomponenter ofte for skader.
• køretøjets mekaniske dele kan smøres med olie hvis det bliver nødvendigt.
• Opbevar produktet indendørs for at beskytte det mod vejret.
• Hold produktet væk fra varme genstande som komfur og lignende.
• Rengør ikke produktet med en haveslange, og brug ikke sæbe. En tør klud er nok.
• Der kan eventuelt benyttes møbelpuds uden voks. Brug ikke bilvoks.
  • Kør ikke i regn, sne, sand og grus, da det kan skade køretøjet.
  Hvis produktet ikke skal bruges i en længere periode bør alle ledningerne frakobles.

PART NO.	Del navn	Antal stk.		BEMÆRKNING
			2WD
1	Karosseri		1
2	Gearkasse		2	Mærket med L og R (left / right)
3	Hjul med træk		2
4	Hjul uden træk		2
5	Bøsning		2
6	∅10 spændeskiver		6
7	Låse møtrik		4
8	Hjul kapsler		4
9	Ratstamme		1
10	Rat		1
11	M5x35 maskin skruer		1	Til fastførelse af rattet
12	∅5 møtrik		1	Til fastgørelse af rattet.
13	Motor fastgørelse/dække		2
14	∅4x12 skruer		8
15	Sæde		1
16	M5x16 maskin skruer		2
17	Bag aksel		1
18	Side spejle		2	Venstre og højre
19	Skruenøgler		2
20	Oplader		1
21	Fjern betjening		1
22	M5x25 maskin skruer		1
23	∅5 møtrik		1
24	R/C driver		1
25
26

BEMÆRK: Nogle af viste dele anvendes ikke til denne bil. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 R/C type NORMAL type 25

Parts Diagram | 3

Værktøj der skal anvendes ved samling:

1. HINT: "R" Mærket gearkasse monteres på højre side af bilen.

"L" Mærket gearkasse monteres på venstre side af bilen.

Skub motor og tilslutning på gearkassen igennem det større hul på den bagerste del af karosseriet og ud, hvor batteriet er placeret.

Ovenstående gentages for den anden gearkasse.

1. Skub bagakslen gennem hullet på gearkassen og videre igennem hullet på karosseriet og til sidst igennem gearkassen på den anden side.

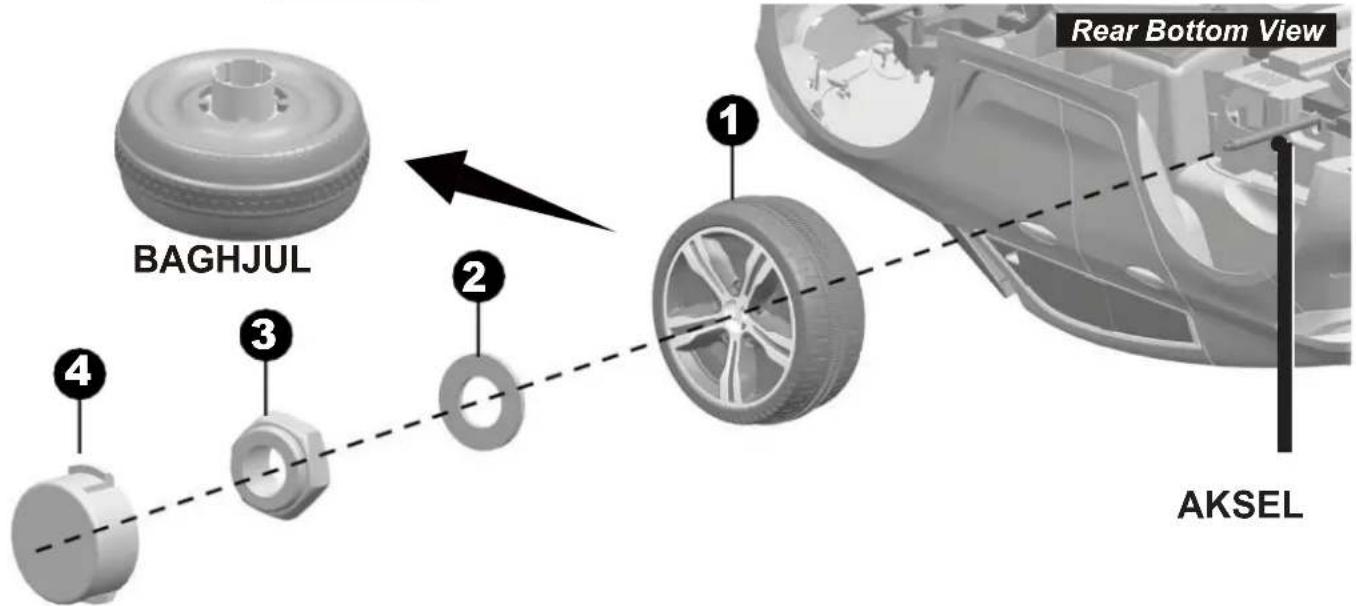

BAGHJUL 1 2 3 4 Rear Bottom View AKSEL

Fjern eventuelle dele på bagakslen.

1. Skub "hjulet med træk" ind på bagakslen. Sørg for at hjulet konnekter med gearkassen.
2. Sæt en ∅10 spændeskive på akslen.
3. Påsæt en låse møtrik efter spændeskiven. Stram efter med den medfølgende nøgle. BEMAERK der medfølger 2 nøgler, således du kan holde kontra på den anden ende af bagakslen, när du skal spænde den sidste låsemøtrik på den anden side af bagakslen.

Gentag ovennævnte procedure ved montering af det andet hjul.

1. Slutteligt påsættes hjulkapsler.

9

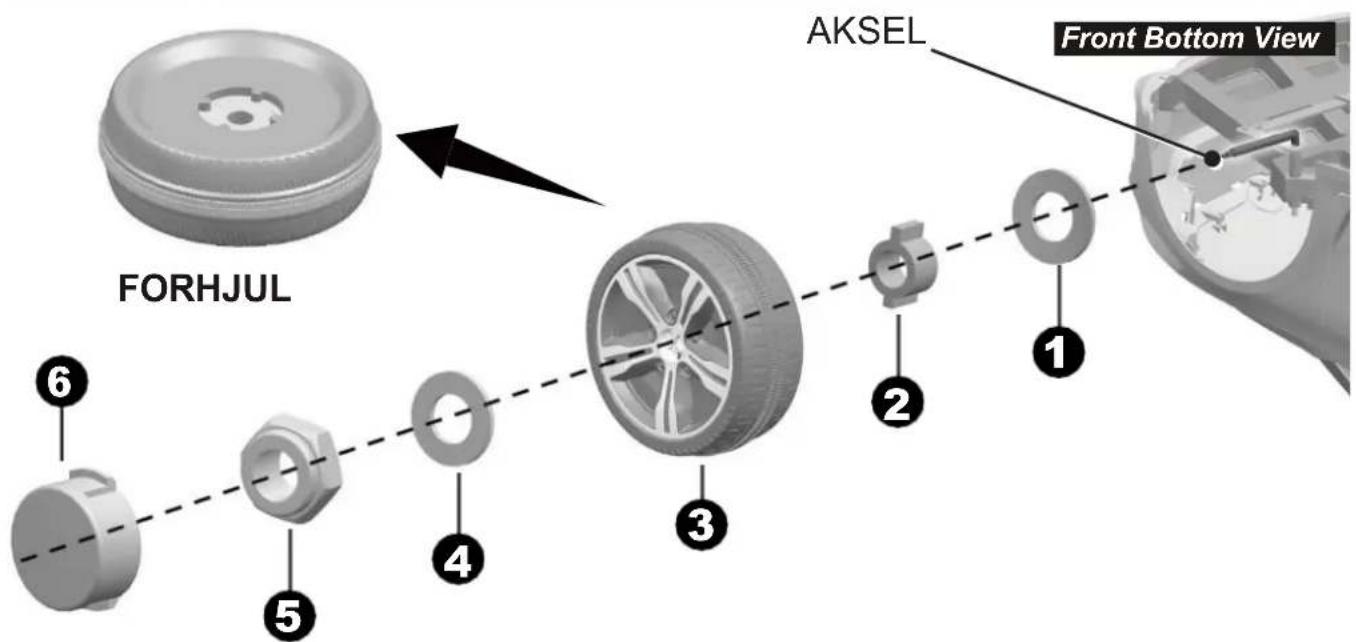

AKSEL Front Bottom View FORHJUL 1 2 3 4 5 6

1. Sæt en ∅10 spændeskive på akslen.
2. Sæt en bøsning på akslen.
3. Sæt forhjulet på akslenalxe. Tjek at bøsningen konnekter med forhjulet.
4. Sæt en ∅10 spændeskive på akslen.
5. Påsæt en låse møtrik og stram til med medfølgende nøgle.
6. Slutteligt klik hjulkapslen på hjulet.

Efter montering af hjulene på akslerne, Venligst kontroller at afstanden mellem møtrik og hjul ikke er for stor. (se nedenstående billede), hvis afstanden er for stor, tilføj et par ekstra spændeskiver. Vigtigt: Når låsemøtrikken er spændt venligst kontroller at hjulene kører let og uhindret rundt. Dette er meget vigtigt, idet hvis hjulene kører stramt er der fare for at motorerne vil lide skade! Fjern da et par spændeskiver igen for at sikre hjulene kører uhindret rundt!

Gentag ovenstående procedure ved montering af hjulet på den anden side.

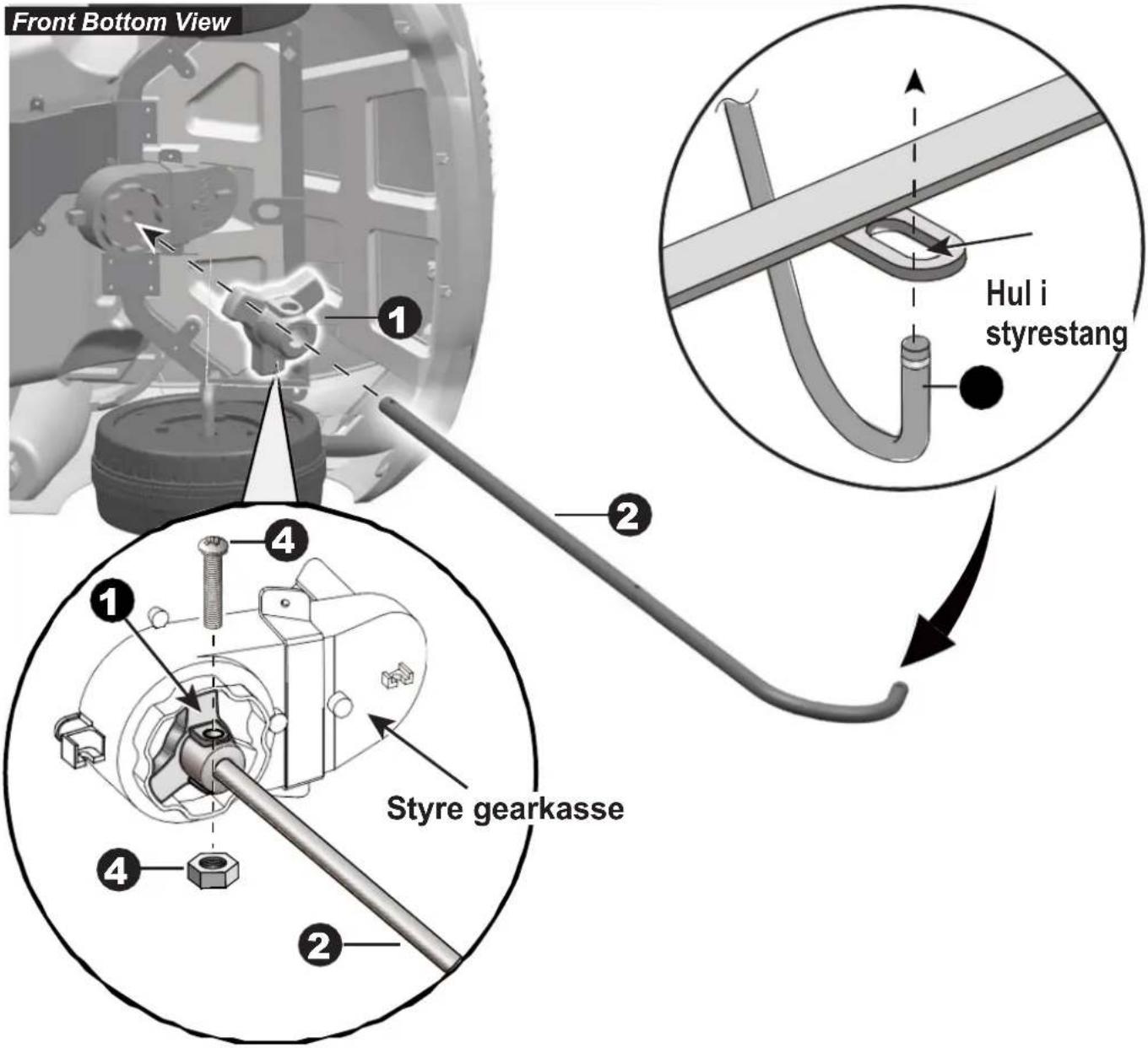

Front Bottom View Hul i styrestang Styre gearkasse

- Læg bilen på siden. Fjern M5x25 Maskin skruen og ∅5 møtrikken fra Remote controle (R/C) driveren med en skruetrækker.

1. Tilslut R/C driver til styre gearkassen og sørg for de konnekter.
2. Indsæt den lige ende af styre stangen igennem hullet på R/C driveren og gennem hullet på styre gearkassen fra bunden af bilen og op gennem hullet på instrumentbrættet.
3. Isæt den bukkede ende af styrestangen i hullet på forakslen.

4. Sørg for at hullerne i styre stangen og R/C driveren passer ud for hinanden, isæt M5x25 maskin skruen og ∅5 møtrikken på samme position som tidligere.

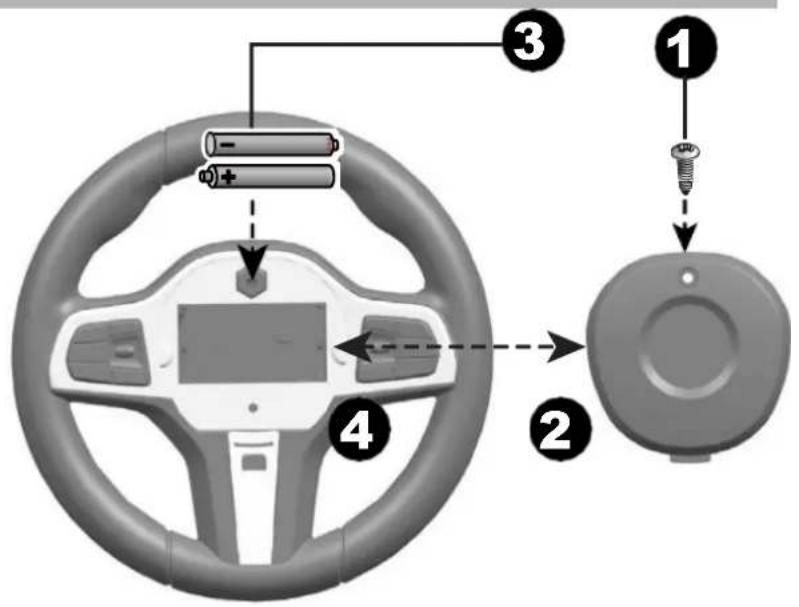

5. Åben batteri kammeret, placeret i midten af rattet, hertil anvendes en skruetrækker til at løsne skruen (1)

6. Fjern låget (2).
7. Isæt 2 x 1.5 AA batterier, husk Korrekt polaritet. (3)
8. Sæt batteri låget på igen og fastmonter dette med den skrue som du fjernede i step 1.

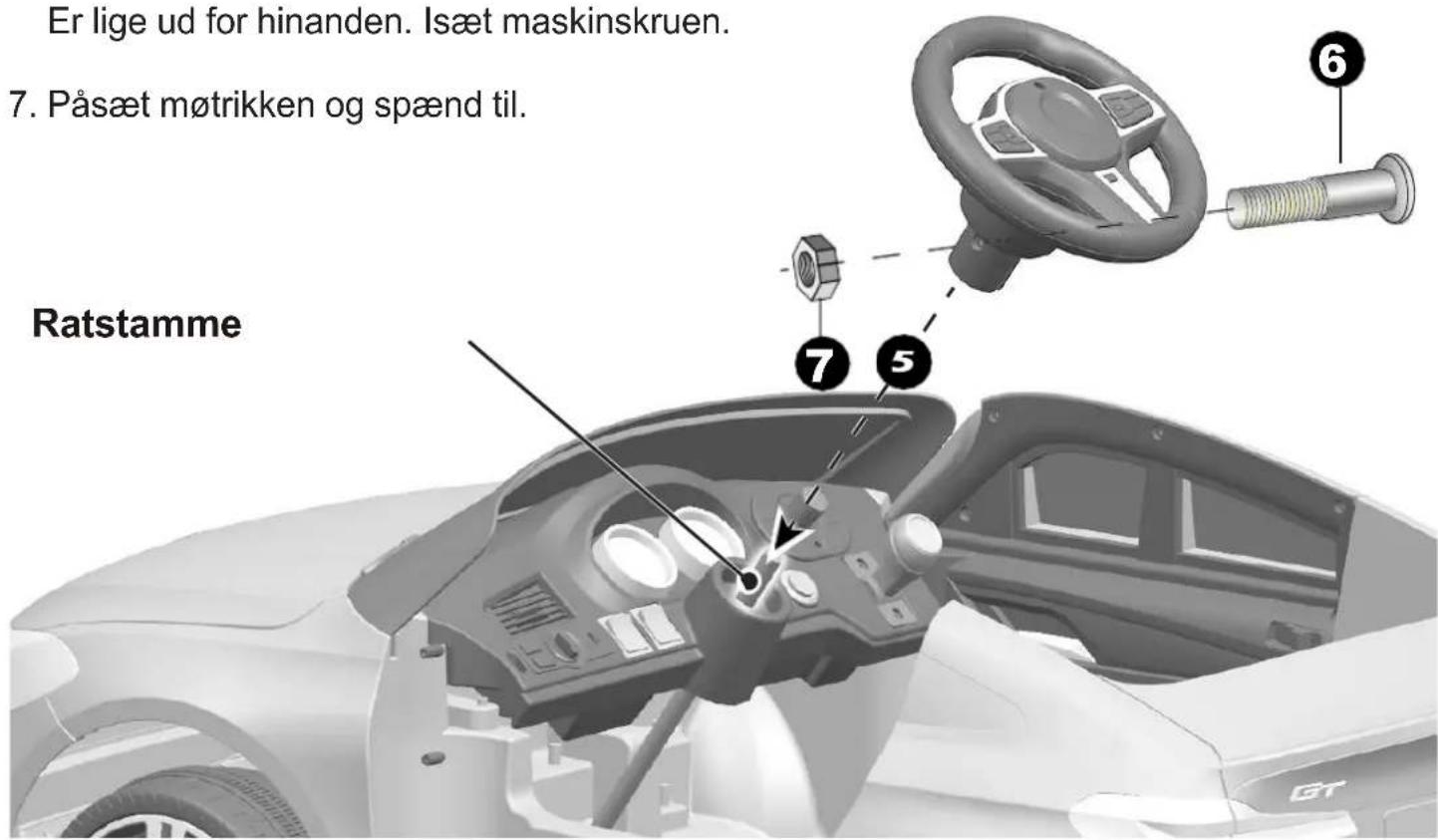

1. Sæt rattet på ratstammen.
2. Sørg for at hullerne i rattet og ratstammen Er lige ud for hinanden. Isæt maskinskruen.
3. Påsæt møtrikken og spænd til.

Er lige ud for hinanden. Isæt maskinskruen. 7. Påsæt møtrikken og spænd til. Ratstamme ⑦ ⑤ ⑥

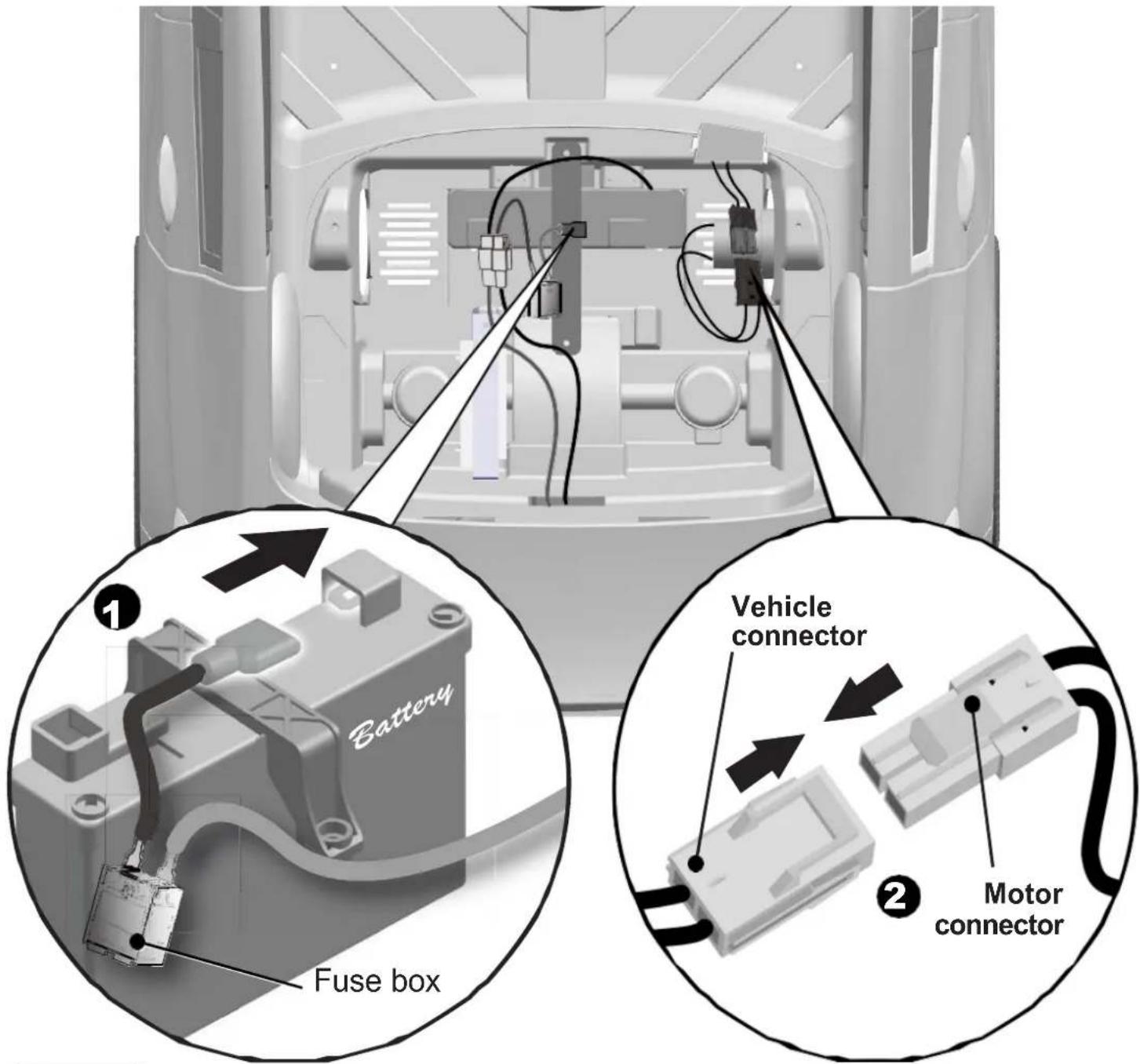

Tilslutning af batterier

Rear Top View

1. Isæt den røde sikrings tilslutning i batteri stikket.
2. Saml bil og motorstikkene som vist på tegning. Gentag processen for modsatte side.

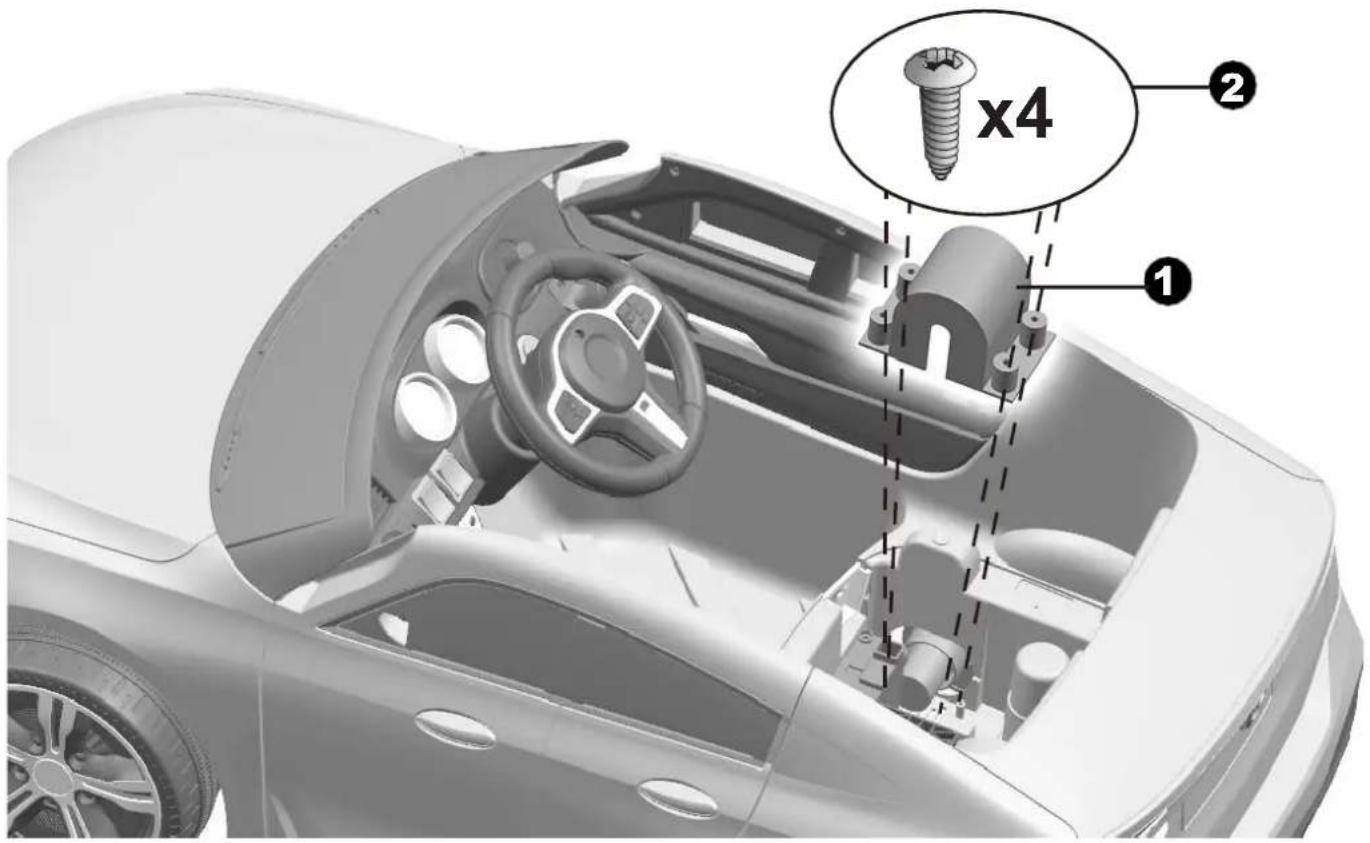

Fastgørels af Motor | 14

x4 ① ②

2WD

1. Placer motor dækket over motoren.
2. Isæt 2 ∅4x12 skruer og stram.

Gentag processen for den anden motor.

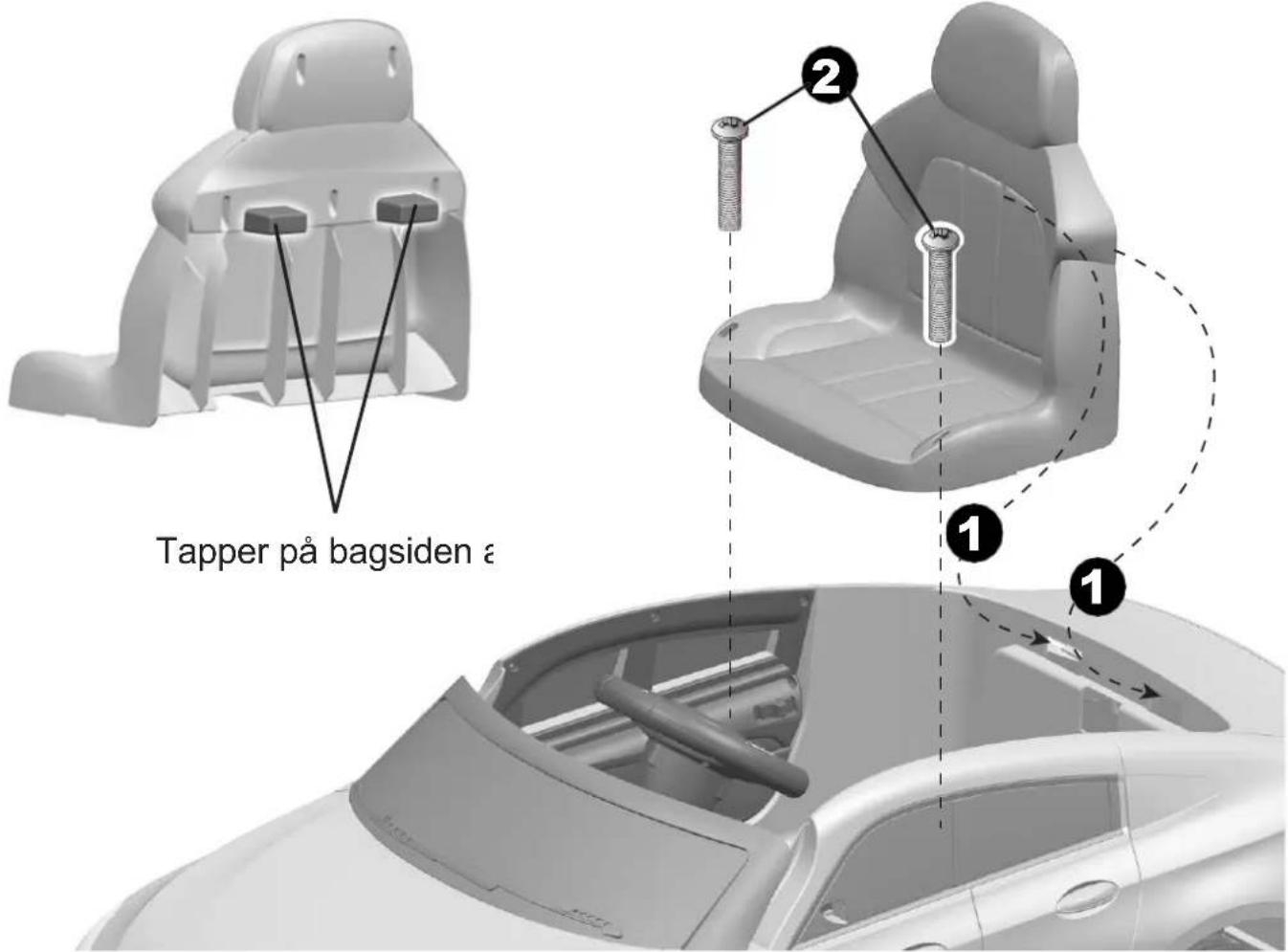

1. Tryk tapperne på bagsiden af sæden ind i hullerne på karosseriet.
2. Isæt 2 stk. M5x16 maskinskruer i sædet og skru dem fast i karosseriet.
3. Klik sidespejlene ind i hullerne på bil dørene.

stop altid bilen, når der ændres retning og hastighed. kan beskadige motor og gearkasse.

1. Tænd/sluk kontakt.: Tænder og slukker for bilen.

2. Speeder pedal: Tilfører kraft (speed) til bilen..

3. Træd på pedalen og bilen kører.

4. Slip pedalen og bilen bremser / sænker hastigheden.

5. Lyd/music knap: Tryk for lyd/music.

6. High/Low speed kontakt:

Kontakten for bilen til at køre fremad i enten høj eller lav hastighed.

Bemærk: Bilen kan kun køre baglæns i lav hastighed.

1. Frem og Tilbage kontakt:

Ændrer retningen bilen kører enten frem eller tilbage.

• For at køre fremad, skift til top position.

• For at køre tilbage, skift til bund position.

• Volume knap: +/- volume / lydstyrke

H G A MP3 TF USB ABC B C D E F V+ V-

A. Digital voltmeter: Kontroller bilen batteri niveau.

C. Historie fortælling

D. Vugge viser

E. Lydstyrke op

F. Lydstyrke ned

G. TF (Micro SD) kort slot: tillader lyd / music, at blive afspillet fra dit TF (micro SD) kort på bilens højtalere. KUN MP3 format.

H. 3.5mm AUX input (AUX input): For afspilning af music fra dine mobile enheder, såsom mobil telefon m.m. KUN MP3 format.

I. USB interface: For afspilning af music etc via USB stik. KUN MP3 format

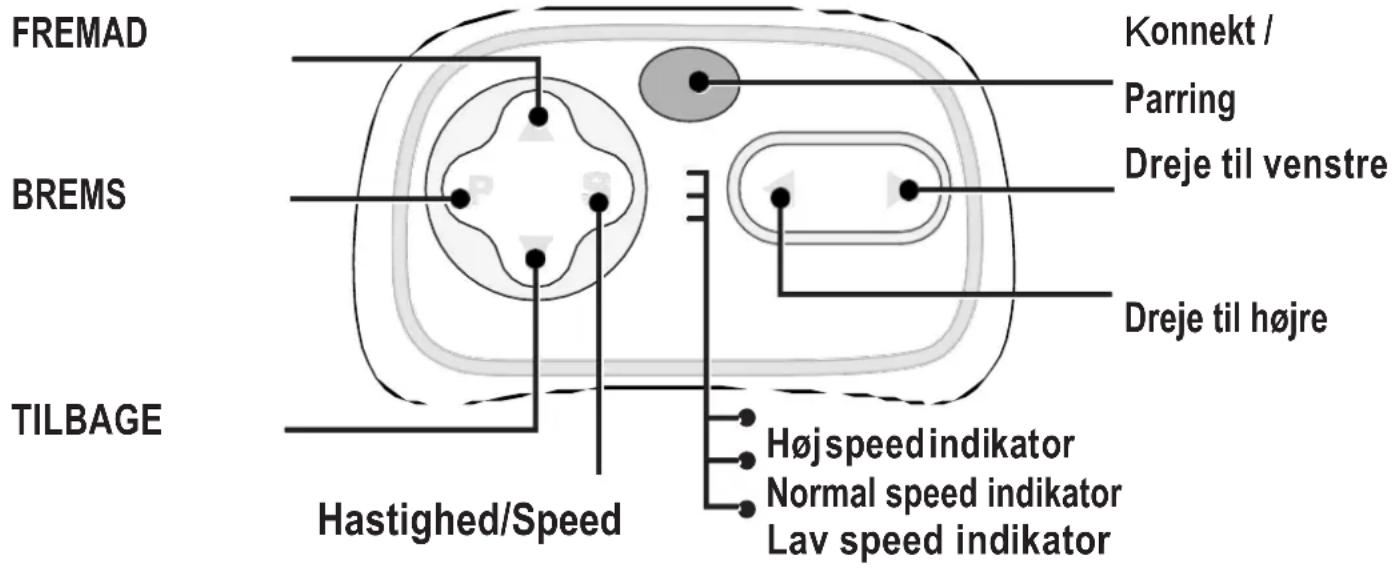

FREMAD BREMS TILBAGE Hastighed/Speed Konnekt / Parring Dreje til venstre Dreje til højre Højspeed indikator Normal speed indikator Lav speed indikator

Fjernbetjeningen har forrang fremfor speeder / pedal kørsel. (speederen sættes ud af drift ved anvendelse af fjernbetjening)

INSÆTNING AF BATTERIER

Løft batteri låget af på bagsiden af fjernbetjeningen og isæt 2 stk.

AAA(LR03) batterier.

BEMÆRK: Batterie MEDF∅LGER IKKE.

1. Konnekt / parrings knap.

Tryk og hold konnekt / parrings knappen inde i 2-4 sekunder. Aktiver tænd/sluk knappen på bilens instrument bræt, Når lav speed indikatoren på fjernbetjeningens ændres fra, at blinke til konstant, er parring af bil og fjernbetjening lykkedes. Hvis lav hastigheds indikatoren fortsætter med at blinke, så er parring ikke lykkedes. Isæt batterierne igen og prøv igen.

2. Bremse knap

Tryk på knappen og bilen stopper. Tryk igen og bremsen udløses.

3. Speed / hastigheds knap

Knappen har 3 trin, således bilen kan køre i lav, normal og høj hastighed.

BEMAERK: bilen kan kun bakke i lav hastighed.

BEMÆRK:

• Anvendes fjernbetjeningen ikke i omkring 10 sekunder, vil den slukke automatisk.
• Ved udskiftning af batterier i fjernbetjeningen gentag step 1.

Opladning

Dør Lås

Door inside

BEMÆRK:

venligst luk døren og kontroller at døren lukker rigtigt og lås derefter med skydeknappen.

Opladning

- Bilen er udstyret med et digitalt voltmeter, herpå kan du aflæse om hvor meget power der er tilbage på batteriet. Når det er tid til opladning, sluk for bilen

BATTERI	VOLT STYRKE	BATTERI TILSTAND
12V7Ahx1,	≥ 13.2	Batteriet er fuldt.
	13.1~12.6	Bilen kan køre normalt.
	≤ 12.5	Batteriet skal oplades

1. Sæt ladestikket i stikket under sædet.
2. Sæt adapteren i dit 230 volt stik, tænd og opladning begynder.

Dette produkt har lade beskyttelse: når der oplades vil alle funktioner afbrydes. Kun voksne må lade og genoplade batteriet.

Batteriet er udstyret med en thermo sikring som automatisk afbryder al strøm til bilen, hvis motoren, det elektriske system eller batteriet er over opladet.. Sikringen vil RESETTE og strøm vil blive genetableret efter enheden har været slukket i 20 sekunder og derefter tænd igen. Hvis sikringen ved normal brug gentagne gange slår fra skal bilen til service.

Kontakt stedet, hvor du har købt varen.

• Overlast ikke bilen.
- Træk ikke noget efter bilen.
• Kør ikke på stejle bakker.

- Kør ikke hen over forhindringer, som kan få bilen til hjul til spinde og overophede bilen.

- Kør ikke i meget varmt vejr, som kan forårsage overophedning.

- Tillad ikke vand/væske at komme i kontakt med batteri eller elektriske komponenter.

Problem Årsag Løsning
Bilen fungere ikke Ingen strøm / power Oplad batteriet
	Beskadiget sikring Udskift sikring
	Løse batteri ledninger Tilslut ledning korrekt
	Fladt/dårligt batteri Udskift batteriet
	Beskadigelse af motor Bilen til autoriseret værksted
	Elektriske dele beskadiget Bilen til autoriseret værksted
Batteriet kan ikke oplades Løse ledninger Forbind ledninger korrekt
	Oplader ikke forbundet Forbind lader korrekt
	Beskadigelse af oplader	Udskift oplader
	Batteriet med lav power	Oplad batteriet fuldt ud
Kort funktionstid	Batteriet er gammelt	Udskift batteriet
Støj og varme under opladning	Opladning = kemisk proces	Det er normalt og sikkert
Lav hastighed	Overbelastet	Reducer vægt på bilen
	Kører på ikke fladt terræn	Kør på fladt terræn
Støj fra gearboks eller motor Bøskadigelse af motor Bilen til autoriseret værksted
Ingen lyd eller lys ved brug	Løs ledning ved lyd og lys	Forbind ledning korrekt
	Beskadigelse af lyd/lys	Bilen til autoriseret værksted
Bilen kan ikke bremse	Defekte elektriske dele	Bilen til autoriseret værksted
Fjernbetjening virker ikke	Fjernbetjening ikke parret	Par fjernbetjeningen med bilen
	Beskadiget fjernbetjening	Udskift fjernbetjeningen
	Interferens	Undgå interferens

BMW 6 GT

BATTERIDRIVEN LADDNINGSBAR BIL
