805-687 - Legetøj Nordic Play - Gratis brugsanvisning og manual

Produkttype	Legetøj
Mærke	Nordic Play
Model	805-687
Mål (ca.)	20 x 15 x 10 cm
Vægt (ca.)	0,5 kg
Strømkilde	2 x AA-batterier (ikke inkluderet)
Aldersanbefaling	3 år og opefter
Materiale	ABS-plast, ikke-giftig
Farve	Multifarvet
Funktioner	Lys, lyde, bevægelige dele
Sikkerhedscertificeringer	CE, EN71
Rengøringsanvisning	Aftørres med en fugtig klud; må ikke nedsænkes i vand
Reservedele tilgængelighed	Tilgængelige fra producent eller autoriserede forhandlere
Garanti	1 års begrænset garanti

Ofte stillede spørgsmål - 805-687 Nordic Play

Hvilke batterier kræver legetøjet?

Legetøjet kræver 2 x AA-batterier (ikke inkluderet). Brug alkaline-batterier for bedst ydeevne.

Hvad er den anbefalede alder for dette legetøj?

Legetøjet anbefales til børn fra 3 år og opefter på grund af små dele.

Hvordan rengør jeg legetøjet?

Rengør legetøjet med en fugtig klud. Må ikke nedsænkes i vand eller bruge skrappe kemikalier.

Legetøjet tænder ikke. Hvad skal jeg kontrollere?

Sørg først for, at batterierne er installeret korrekt og er friske. Hvis problemet fortsætter, kontroller batterikontakterne for korrosion.

Er legetøjet sikkert for mit barn?

Ja, legetøjet opfylder CE- og EN71-sikkerhedsstandarder. Det er testet for skadelige stoffer og skarpe kanter.

Kan jeg få reservedele?

Ja, reservedele er tilgængelige fra Nordic Play eller autoriserede forhandlere. Kontakt kundeservice for detaljer.

Hvad er garantiperioden?

Legetøjet leveres med 1 års begrænset garanti mod fabrikationsfejl.

Hvordan bortskaffer jeg legetøjet?

Bortskaf legetøjet i henhold til lokale regler for elektronisk affald. Fjern batterier før bortskaffelse.

Lydene er for høje. Kan jeg justere lydstyrken?

Denne model har ikke lydstyrkekontrol. Du kan dække højttaleren med tape for at reducere lyden.

Er legetøjet egnet til udendørs brug?

Legetøjet er kun beregnet til indendørs brug. Udsættelse for fugt eller ekstreme temperaturer kan beskadige det.

BRUGSANVISNING 805-687 Nordic Play

Generelle sikkerhedsregler for NORDIC PLAY produkter

Advarsel:

• Køretøjet må ikke anvendes på veje, fortove, skråninger eller i sand.
• Køretøjet bør kun anvendes på plane overflader.
• Overbelast ikke køretøjet. Vær opmærksom på vægtbegrænsningerne.
  Typisk maksimal totalvægt 25 - 35 kg. Venligst kontroller for den pågældende model.

- Batteriopladning skal udføres af en voksen.

- Børn, der benytter dette køretøj, bør altid overvåges af en ansvarlig voksen.

• Over oplad ikke køretøjets kredsløb.

- Kør ikke i vand eller andre væsker.

- Stop køretøjet, når du nærmer dig en hindring, drej væk fra hindringen og kør andetsteds.

- Venligst oplad batteriet, når køretøjet begynder at køre langsomt ellers vil levetiden på batteriet forkortes.

- Venligst oplad batteriet fuldt ud, før opbevaring af batteriet i længere perioder uden anvendelse. Oplad batteriet hver 3 måned, dette for at forlænge batteriets levetid.

• Kør ikke i regnvejr.

- Batteri, oplader, elektriske ledninger, stik, kabinet og andre dele skal periodisk kontrolleres. Hvis der observeres skader, må køretøjet ikke anvendes før disse er udbedret.

- Opladeren skal kontrolleres regelmæssigt for skader på ledning, stik, kabinet eller andre dele. Ved skader må opladeren ikke anvendes, før skaden er udbedret.

- Køretøjer med batteri må ikke anvendes af børn under 3 år.

- Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen.

- Køretøjet må kun anvendes med den anbefalede oplader.

- Opladeren er ikke et legetøj.

- Rengør kun med en fugtig opvredet klud.

- kontroller at alle komponenter er ubeskadigede, hvis ikke reparer eller udskift disse.

- Det er en god ide at bruge beskyttelsesudstyr afhængig af køretøjet.

- Slidte batterier bør fjernes/udskiftes fra køretøjet.

- Batteriet skal fjernes, inden køretøjet bortskaffes

• Overensstemmelseserklæring: Dette produkt er i overensstemmelse med kravene i EU-direktiv 2014/53 / EU.

Advarsel:

For dit barns sikkerhed, skal du være opmærksom på følgende:

• Kun en voksen må samle produktet.
• Små dele/plastik dele holdes væk fra barnet, dette for at undgå Kvælningsfare.
• Børn må ikke røre / åbne for batteri holderen.
  • Voksen tilsyn er påkrævet.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen
• Brug køretøjet med forsigtighed, da kørefærdigheder er påkrævet for at undgå fald eller kollision som kan give skader til brugeren eller 3 part.
• Instruktion i brugen af køretøjet skal gives til børn inden anvendelse. Specielt bremsesystemet.

Generelle sikkerhedsregler for NORDIC PLAY produkter

• Må ikke anvendes i trafikken. Brug kun køretøjet på privat grund.
• Kør kun på plane overflader væk fra andre køretøjer/forhindringer.
• Undgå skarpe bumps og pludselige overflade ændringer.
• Undgå veje og overflader med vand, sand, grus, jord, blade og andet snavs.
• Vådt vejr kan forringe trækkraft, bremseeffekt og synlighed.
• Kør ikke när det er mørkt.
• Undgå overdreven hastighed forbundet med nedkørsler.
• Pas på fodgængere.
• Check og fastspænd alle skruer før hver køretur, tillad ikke 2 eller flere børn at bruge køretøjet på samme tid.
• Brug ikke køretøjet, hvis det har nogen form for skader.

• Udskift beskadigede dele øjeblikkeligt.

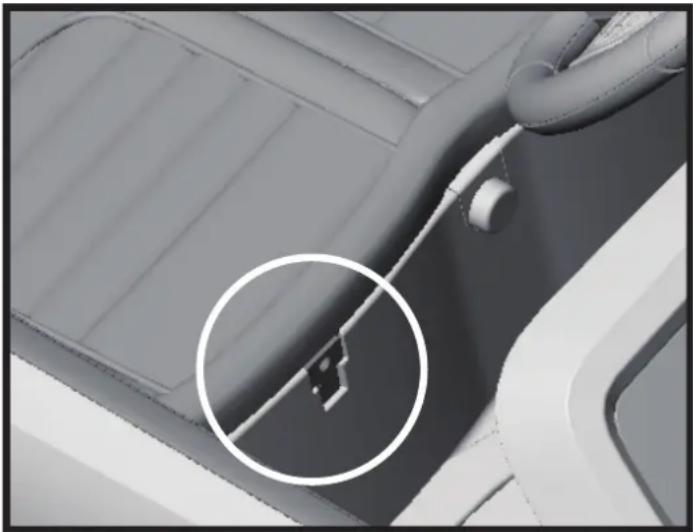

• Sæt input 12V opladerstikket i køretøjet.

• Sæt output opladerstikket i en 230V stikkontakt. Batteriet begynder at oplade.

Note! Når du skifter mellem høj og lavt gear eller frem og tilbage knap skal køretøjet holde helt stille, for at undgå skade på gearkasse og motor.

Frem

1. Flyt position på "forward backward" knappen til position "forward"
2. Tryk på fodpedalen, og køretøjet kører fremad.

Stop:

1. Køretøjet stopper automatisk, når barnets fod lettes fra fodpedalen.

Tilbage

1. Flyt position på "forward backward" knappen til position "backward"
2. Tryk på fodpedalen, og køretøjet kører tilbage.

Batteri forbindelse

Løsn skruen fra sædet. Fjern sædet, og forbind den røde ledning med den røde terminal på batteriet og sort ledning til sort terminal. Påsæt sædet igen og stram skruen.

Udskiftning af batteri og sikring

Batteriet er udstyret med en termisk sikring, som slår fra hvis motoren, batteriet eller det elektriske kredsløb er overbelastet. Køretøjet skal herefter slukkes i mindst 5 minutter, hvorefter sikringen vil slå til igen. Virker køretøjet ikke, kan sikringen derfor godt være problemet. For at undgå dette, så læs følgende punkter:

• Overbelast ikke køretøjet.
- Træk ikke noget bag ved køretøjet.
- Kør ikke op af stejle bakker.
- Kør ikke ind i ubevægelige genstande, som får hjulene til at spinne.
- Kør ikke i ekstreme temperaturer.
- Sørg for at køretøjet ikke kommer i kontakt med væsker.
- Pil ikke ved det elektriske kredsløb.

Efterhånden som batteriet bliver ældre vil det begynde at miste noget af sin kapacitet. Alt efter omgivelserne kan det holde i alt fra 1 – 3 år. Hvis batteriet trænger til en udskiftning, så følg disse trin:

1. Fjern sædet.
2. Frakobl ledningerne fra batteriets terminaler.
3. Fjern batteridækket.
4. Løft forsigtigt batteriet ud af køretøjet. Alt efter batteriets tilstand (lækning eller lignende) kan det være nødvendigt med sikkerhedsudstyr. Løft ikke batteriet i dens ledninger, men i selve batteriet.
5. Læg batteriet i en plastikpose, og afskaf det på ansvarlig vis.
6. Sæt det nye batteri i køretøjet.
7. Forbind igen ledningerne til det nye batteri.
8. Skub sædet på plads.

For at beskytte miljøet skal batterier og elektrisk udstyr bortskaffes særskilt fra husholdningsaffald. Kontakt kommunen for nærmeste indsamlingssted.

Problemløsning

Problem Årsag Løsning
Køretøjet kan ikke køre Batteriet mangler strøm Genoplad batteriet.
		Sikringen er sprunget Sluk i mindst fem minutter.
		Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
		Dødt batteri Erstat batteriet med et nyt.
		Det elektriske kredsløb er skadet Send produktet til reparation.
		Motoren er skadet Send produktet til reparation.
Køretøjet virker ikke særligt længe ad gangen	Batteriet bliver ikke fuldt opladt Tjek at ledningerne er ordentligt forbundne til batteriet og genoplad det.
	Gammelt batteri Erstat batteriet med et nyt.
Køretøjet kører med ujævne bevægelser Batteriet mangler strøm Genoplad batteriet.
			Gammelt batteri Erstat batteriet med et nyt.
			Køretøjet er overbelastet Reducer vægten. Bæreevnen er 25 kg.
			Køretøjet bliver brugt i forkerte om-givelser Find et andet område at køre med køretøjet i.
Køretøjet har brug for et skub for at komme i gang	Løse ledninger Tjek at samtlige ledninger sidder odentligt fast.
	Motoren er skadet Send produktet til reparation.
Det er svært at skifte gear	Forsøg på at skifte gear mens køretøjet er i bevægelse Køretøjet skal holde helt stille når der skiftes gear.
Mærkelige mekaniske lyde fra motoren eller gearkassen	Gearene er skadet Send produktet til reparation.
	Motoren er skadet Send produktet til reparation.
Batteriet vil ikke oplade Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
Opladeren bliver varm under opladning	Dette er normalt	Ingen handling påkrævet.

Vedligeholdelse

• Tjek samtlige skruer periodisk, og spænd dem efter behov.
• Tjek køretøjets plastikkomponenter ofte for skader.
• køretøjets mekaniske dele kan smøres med olie hvis det bliver nødvendigt.
• Opbevar produktet indendørs for at beskytte det mod vejret.
• Hold produktet væk fra varme genstande som komfur og lignende.
• Rengør ikke produktet med en haveslange, og brug ikke sæbe. En tør klud er nok.
• Der kan eventuelt benyttes møbelpuds uden voks. Brug ikke bilvoks.
  • Kør ikke i regn, sne, sand og grus, da det kan skade køretøjet.
  Hvis produktet ikke skal bruges i en længere periode bør alle ledningerne frakobles.

Hastighed: 3\~5 km/t

BATTERi INFORMATION

• UNDGÅ BRAND OG ELEKTRISK ST∅D
• Anvend kun medsendte batteri og oplader. Ved anvendelse af andre batteri mærker bortfalder garanti og der kan være risiko for brand eller eksplosion
• Der må aldrig ændres på det elektriske kredsløb. Dette kan medføre stød, brand eller eksplosion. Alt garanti bortfalder.
• Åben ikke for batteriet. Batteriet er et blysyre batteri, hvilket er giftigt og kan medføre korrosion
• Tillad ikke batteriet at løbe komplet tør for strøm. Genoplad batteriet efter hver brug eller en gang om måneden, hvis ikke bilen anvendes så ofte.
• Før opladning kontroller, at batteriet er ubeskadiget. Hvis batteriet er beskadiget forsøg da ikke, at fortage opladning af batteriet.

Delliste

B

NO.	Delnavn	Styk		Bemærk
1	Karosseri	1
2	Baghjul	2
3	Forhjul	2
4	∅10 Spændeskiver	6
5	Møtrikker	4
6	Hjulkapsel	4
7	Spejle	2
8	Forrude	1
9	Sæde	1
10	∅4x12 skruer	2		For at justere sædet
11	Rat	1
12	M5X45 maskinskruer	1
13	∅5 bolt	1
14	Oplader	1
15	Fjernbetjening	1
16	Fastnøgle	2

- Krævet værktøj:

Skruetrækker

(Ikke

inkluderet)

Bemærk: Nogue af delene skal ogsa samples pa den modalte side

Undgå skader:

• Børn skal altid være under opsyn af voksne ved benyttelse af el-bilen.
• Dette legetøj skal anvendes med forsigtighed, idet anvendelse kræver træning for at undgå kollision, påkørsel eller beskadigelse af andres ejendom.
• Beskyttelses udstyr bør anvendes. (hjelm, hånd og knæbeskytter) .
• Anvend aldrig el-bilen på offentlig vej, i nærheden af biler, trapper, swimmingpools eller andre former for vand reservoirs.
• Anvend altid sko. Sid altid ned på sædet.
• Må ikke anvendes I trafikken eller på offentlig vej.
• Dette legetøj bør ikke anvendes af børn under 3 år. Max bruger vægt 30 kg.
• Bemærk bilen har ikke bremser, men slip speeder og bilen stopper.

Advarsel:

• Vigtigt! Må ikke anvendes til børn under 3 år.
- Skal samles af en voksen.

Regler for sikker kørsel

• Denne bil har justerbar sikkerhedssele. Husk at instruere barnet i, hvorledes selen spændes før brug af bilen. Dette for at sikre barnet under brug af bilen.
• Anvend så vidt muligt legetøjet på plane overflader, såsom asfalt eller på legepladser.
• Bør kun anvendes i dagslys eller på oplyste pladser/områder.
• Det er ikke tilladt at ændre kredsløb eller tilføje andre elektriske dele. Herved bortfalder enhver garanti.
• Kontroller jævnligt ledninger og stik på bilen.
• hold andre børn væk fra bilen, når denne er i bevægelse.

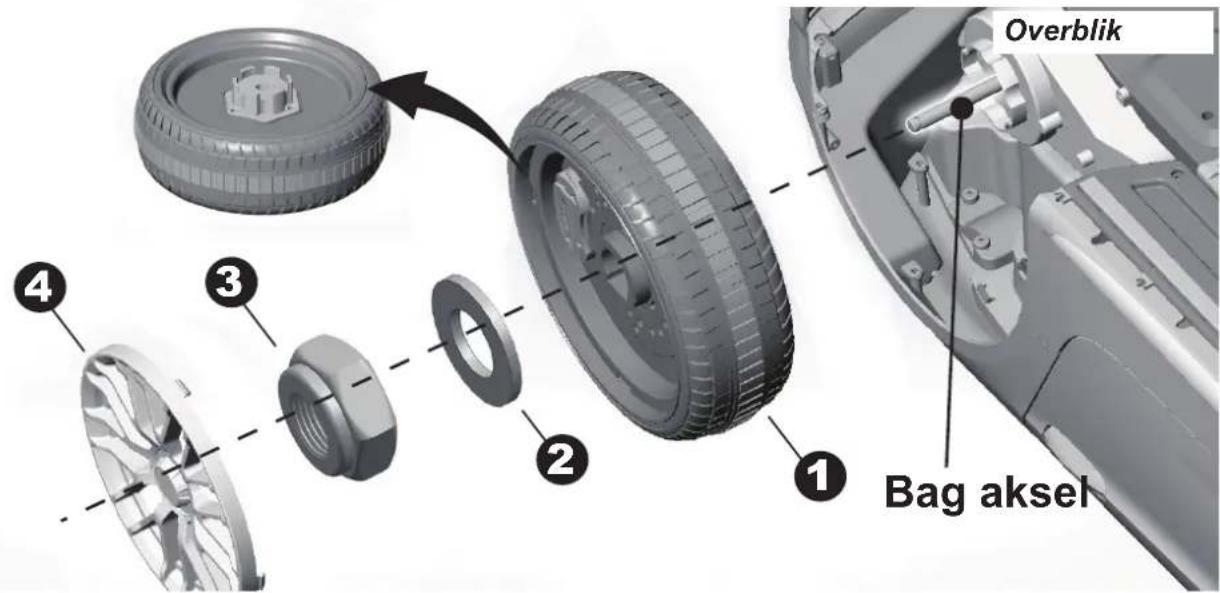

Påsæt baghjulene

E

Overblik 1 Bag aksel 2 3 4

Læg bilen på siden.

1. Skub baghjulet på bagakslen fra venstre side. Vær opmærksom på at der skal være indgreb med gearkassen.
2. Sæt ∅10 spændeskiven på bag aksel.
3. Fastspænd en låsemøtrik med fastnøglen.

Gentag processen med det andet hjul.

1. Tilsidst sættes hjulkapslen på hjulet.

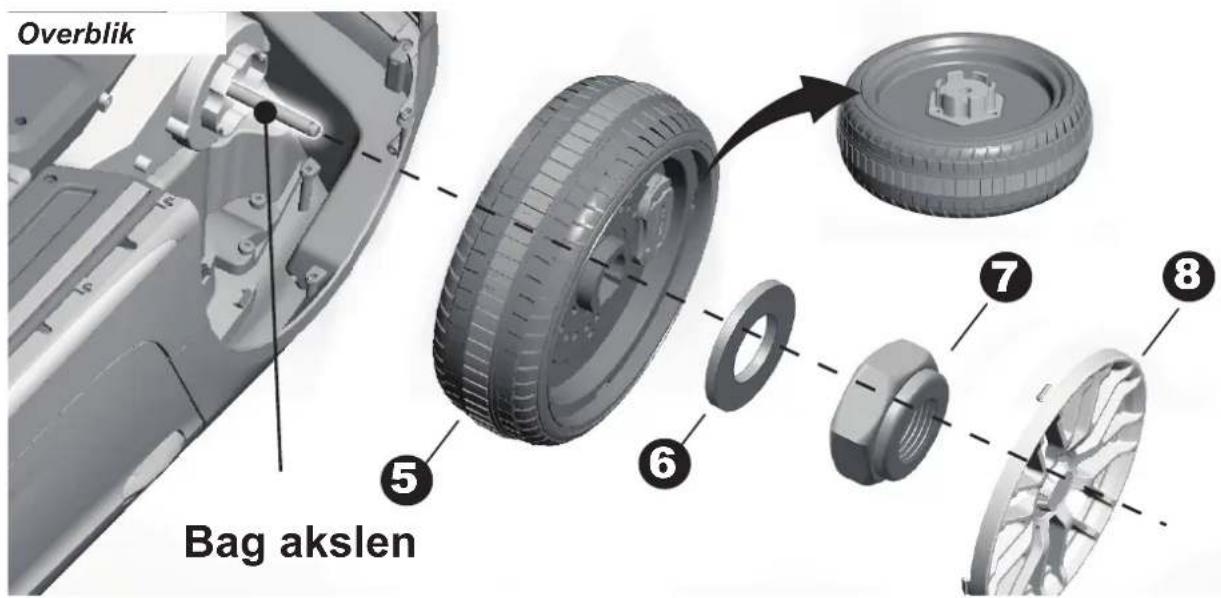

Overblik Bag akslen

5\~8. Gentag ovenstående procedure for det andet hjul.

E

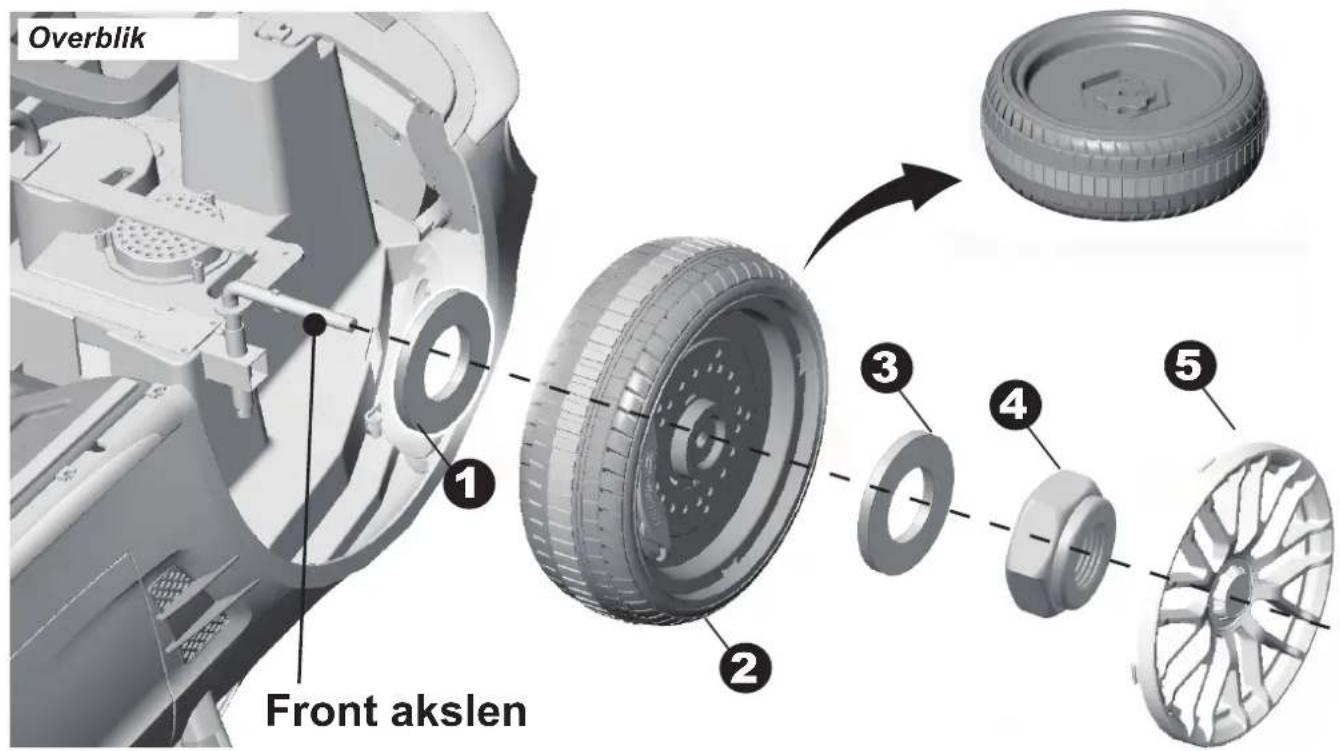

Monter forhjulene

Overblik 1 2 3 4 5 Front akslen

1. Sæt ∅10 spændeskiven på front akslen.
2. Sæt forhjulet på front akslen.
3. Sæt endnu en spændeskive på front akslen.
4. Fastspænd en låsemøtrik med fastnøglen.
5. Til sidst sættes hjulkapslen på hjulet.

Gentag processen for det andet hjul.

1. Tilslut ledningen fra rattet til ledningen fra ratstammen.
2. Sæt rattet på ratstammen.
3. Bemærk hullet fra rattet og ratstammen skal passe ud for hinanden, før maskinskruen (M5X35) igennem rat og ratstamme.
4. Fastspænd en M5 møtrik på den anden side.

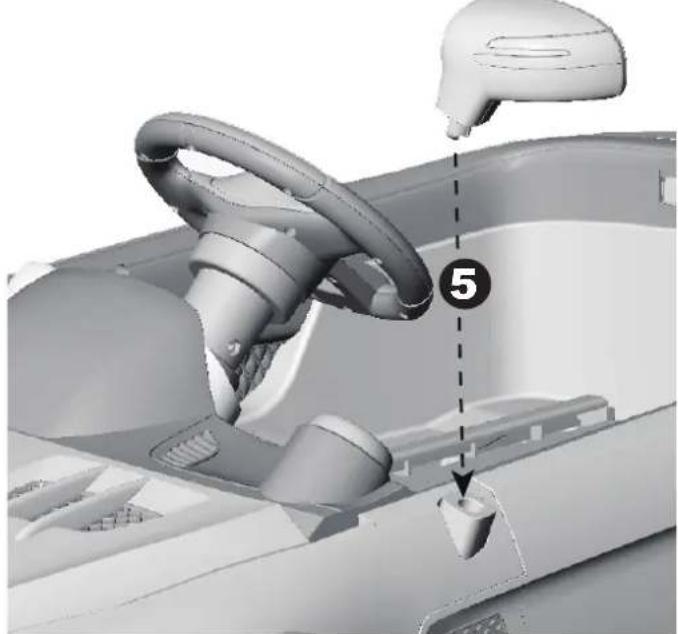

5. Placer sidespejlenes tappe i hullerne på dørene.
6. Placer frontrudens tappe over karosseriet frontrude huller og pres frontruden nedad, hvorved frontruden fastlåses når der høres et klik.

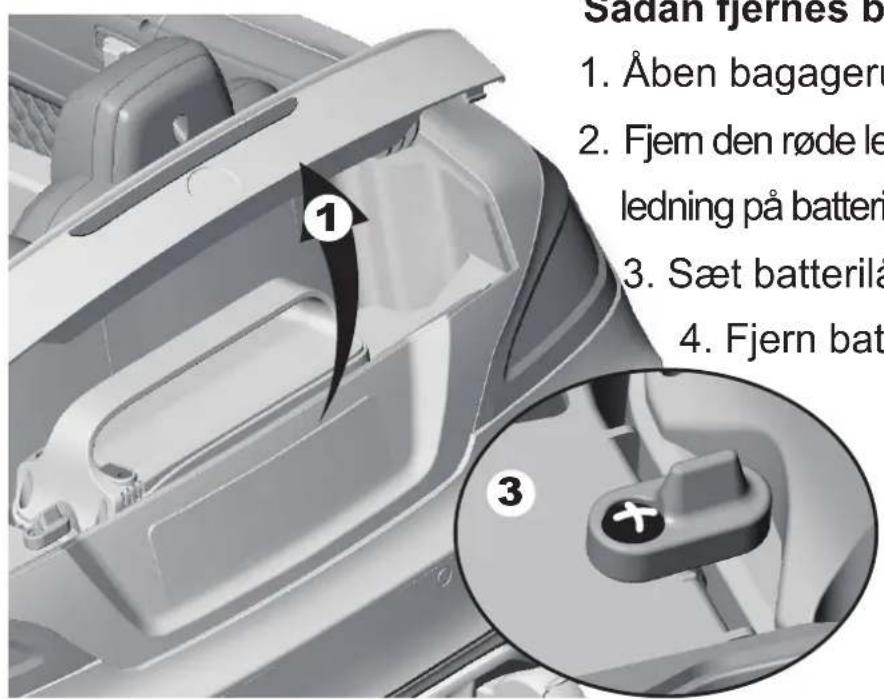

1. Åben baggagerummet.
2. Idsæt den røde strøm terminal på motor terminalen.

Installer traditionel sæde

E

Bemærk: Hvis du vil anvende justerbar sæde så kig på næste side!

1. Sæt sædet ned som vist på billedet
2. Fatspænd sædet med 2 stk. ∅4x12 skruer.

E

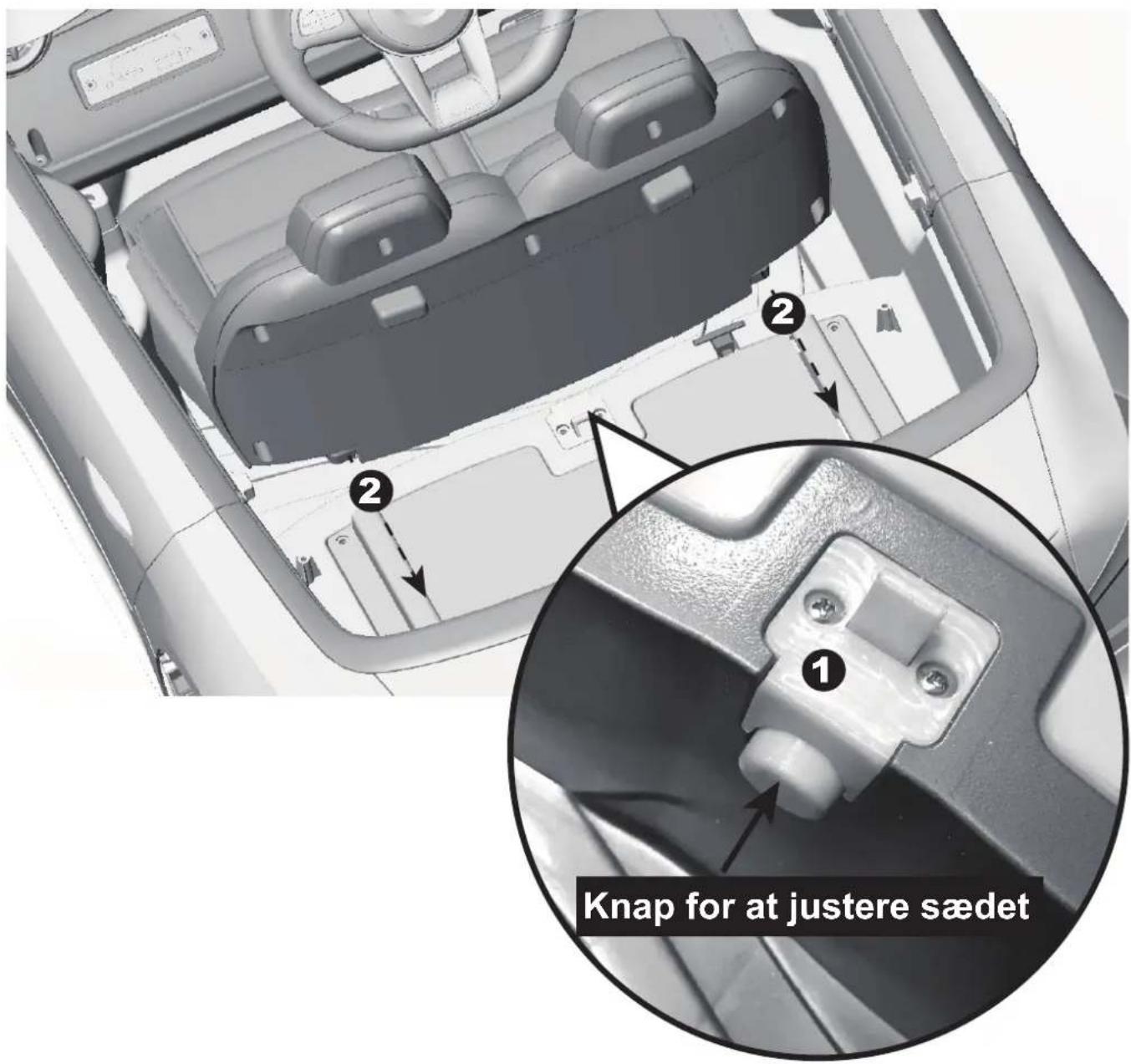

Installer justerbar sæde

Knap for at justere sædet

1,2. Juster glideskinnen under sædet med glideskinnen på toppen af basen, og tryk på knappen vist på billedet og skub sædet til den ønskede position.

Bemærk: Sædet er indstilleligt og har tre positioner. Du kan flytte sædet tilbage, når dit barn vokser.

ADVARSEL: Når du justerer sædet, skal du sikre dig, at sædet "klikker" på plads eller kan forårsage ulykker.

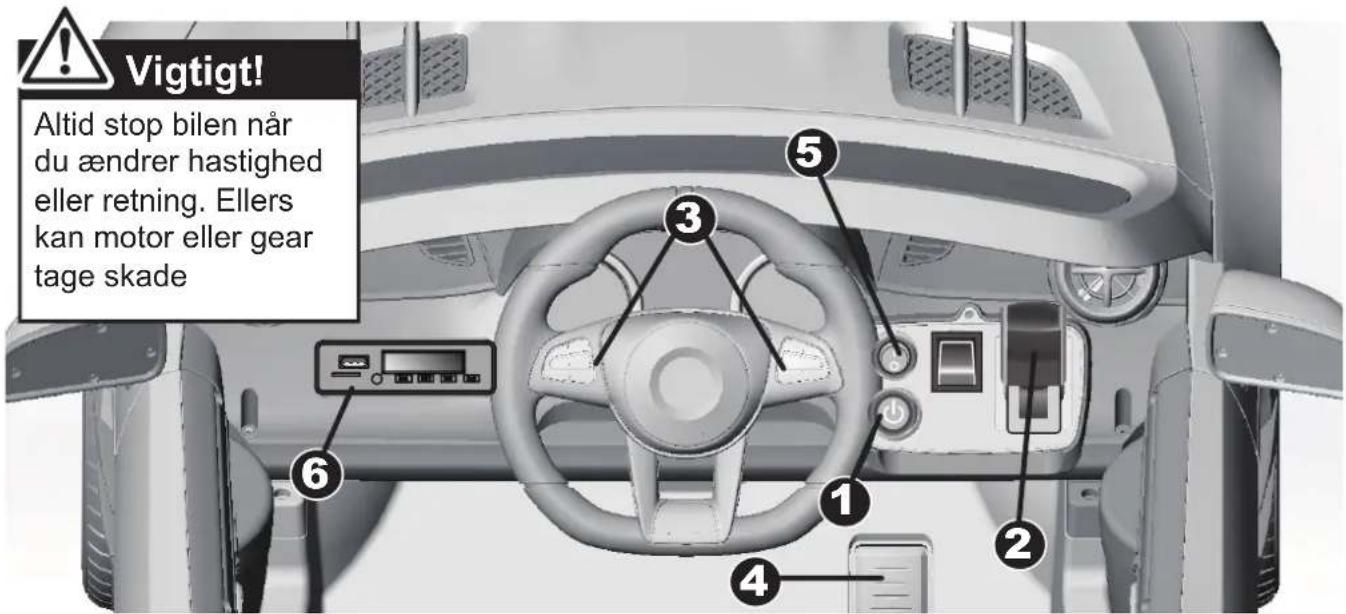

Brug din nye bil

F

Vigtigt! Altid stop bilen når du ændrer hastighed eller retning. Ellers kan motor eller gear tage skade

1. Strøm knap: Slukker og tænder køretøjet.

2. Frem/tilbage knap: Ændre den retning køretøjet bevæger sig i.

3. Lyd knapper: Tryk for at afspille lyd.

4. Fod pedal: • For at bevæge bilen, tryk pedalen ned.

- For at bremse eller sænke farten, fjern trykket fra pedalen.

1. Lys knap: Tænd og sluk for lyset.

2. MP3 afspiller:

A B H C D E F G supportere kun MP3 format. Supportere kun MP3

A. USB slot: Supportere kun MP3 format.

B. TF kort slot: Supportere kun MP3.

C. Aux input: Tillad lyden fra din bærbare musikafspiller eller -telefon, at der kan afspilles igennem højttalerne fra køretøjet.

D. Forrige sang / forøg volume: Langt tryk for at forøge volumen.

E. Afspil / Pause: Spil eller pause for musikken

F. Næste sang / formindsk volume: Langt tryk for at formindske volumen.

G. Ændre lydindgang: Denne knap fungerer kun när du har indsat to lydindgangsenheder.

H. Display skærm: Det viser batteriets strømniveau, när køretøjet stopper.

Når den numeriske værdi er mindre end 10, skal batteriet genoplades.

Fremad knap Bremse knap Tilbage knap Venstre knap Hastighedsvælger knap Hastighed indikator Højre knap

Montering

Løft dækslet til batterirummet på bagsiden af fjernbetjeningen og indsæt to AAA batterier.

Bemærk: Der følger ikke batterier med.

1. Klargøring

Hold samtidig knapperne FREMAD og TILBAGE inde i 3 sekunder og tilslutning starter. Det første LED blinker. Start bilens on/off knap på bilen og LED lyset lyser konstant. Nu er fjernbetjeningen og bilen forbundet med hinanden.

2. Bremse knap

Tryk på bremseknappen P og bilen bremser. Tryk igen og bremsen udløses.

3. Hastighedsregulerings knappen

Tryk på knappen S og bilen kører med lav hastighed, tryk igen og bilen kører med medium hastighed, tryk igen og bilen kører med høj hastighed.

Bemærk: Bilen kan kun køre i lav hastighed hvis bilen står i bakgear.

Bemærk:

• Efterlades fjernbetjeningen inaktiv for ca. 10 sekunder, slukker denne automatisk.
• Ved udskiftning af batterier i fjernbetjeningen, gentag punkt 1.

7U N□KnQGWDJHW□RJ□IMHUQ□EDWWHULHW

H

Sådan bruges håndtaget:

1. Træk støttehjulene ud.
2. Træk håndtaget ud.
3. Du kan bevæge bilen ved at trække i håndtaget.

Sadan fjernes b 1. Åben bagageru 2. Fjem den røde le ledning på batteri 3. Sæt batterilå 4. Fjern bat

Sådan fjernes batteriet fra køretøjet:

1. Åben bagagerumslåget.
2. Fjem den røde ledning fra køretøjet og røde ledning på batteriet.
3. Sæt batterilåsen til ulåst position.
4. Fjern batteriet fra køretøjet.

i

Opladning

• Strømknappen skal stå i slukket position när der oplades.
• Før første brug skal batteriet oplades i minimum 8-12 timer. Oplad ikke batteriet i mere end 20 timer for at undgå overophedning af batteriet.

• Når køretøjet begynder at køre langsomt, skal du oplade batteriet.

• Find stikket i bilen (er placeret under sædet) og isæt ladestikket.

• Isæt laderen i dit 230 volt strøm udtag.

Advarsel!

• Kun voksne må oplade batteriet!
• Produktet har en opladningsbeskyttelse. Når batteriet oplades er der ingen funktioner der virker!

J

Vedligeholdelse

• Det er forældrenes ansvar at tjekke bilen før anvendelse. Jævnligt kontroller muligheder for beskadigede dele, såsom batteri, ladekabel, ledninger og stik. Kontroller også om diverse skruer er fastspændt. I tilfælde af at dele er beskadiget må bilen ikke anvendes før skaden er udbedret.
• Kontroller at plastic dele ikke er revnet eller beskadiget.
• Smør indimellem bevægelige dele, såsom hjul med spray smøremiddel.
• Opbevar bilen indendørs eller overdækket, for at beskytte denne mod fugt.
• Hold bilen på afstand af varme dele, såsom brændeovne og radiatorer idet plastik dele kan smelte.
• Genoplad batteriet efter hver brug. Kun voksne må lade batteriet. Genoplad batteriet mindst en gang om måneden, när bilen ikke anvendes.
• Vask ikke bilen med slange. Vask ikke bilen med vand og sæbe. Brug ikke bilen i regn eller snevejr. Vand vil beskadige motoren, elektriske systemer og batteriet.
• Rengør bilen med en blød tør klud. For at få plastik dele til at skinne igen anvendes en "non-wax møbel polish. Brug ikke bil voks. Brug ikke slibende rengørings midler.
• Kør ikke med bilen I sand eller grus som kan beskadige bevægelige dele, motor eller det elektriske system
• Når bilen ikke anvendes for længere tid afbryd alle elektriske forbindelser, sluk for strøm stik og afmonter batteri forbindelserne

Fejlfinding
K

Problem	Årsag Løsning
Bilen kan ikke køre	Batteriet er fladt	Genoplad batteriet
	Sikringen er slået fra	Slå sikringen til igen
	Batteriets ledninger og eller samlinger er løse	Tjek at alle samlinger er korrekt forbundet. Hvis ledningerne forbundet med motoren er løse, kontakt stedet hvor du har købt bilen.
	Batteriet er dødt	Udskift batteriet
	Elektriske system beskadiget	Kontakt stedet hvor bilen er købt
	Motoren er beskadiget	Kontakt stedet hvor bilen er købt
Bilen kører ikke særligt længe	Batteriet er ikke fuldt opladet	Kontroller at alle ledninger og samlinger er korrekt sat sammen, når der oplades
	Batteriet er gammelt	Udskift batteriet med et nyt
Bilen kører trægt	Batteriet er fladt	Forsøg genopladning, eller udskift batteriet
	Batteriet er gammelt	Udskift batteriet med et nyt
	Bilen har for meget vægt på	Reducer vægten, maks 30 kilo
	Bilen har været anvendt i ujævnt terræn	Undgå at anvende bilen i ujævnt terræn
Bilen har brug for et skub for at køre	Dårlig kontakt mellem ledninger og samlinger	Kontroller at alle ledninger er fast trykket sammen. Sidder ledningerne løst ved motoren. Kontakt købested for reparation.
	"Et dødt punkt" på motoren	“Et dødt punkt” betyder dårlig forbindelse mellem motor og batteri. Kontakt købested for reparation.
Besværligt skift mellem frem og tilbage kørsel	Forsøg på at skifte mellem frem og tilbage kørsel, mens bilen kører	Bilen skal altid holde stille, når der skiftes mellem frem og tilbage kørsel eller omvendt.
Høj skærende eller klikkende lyd fra motor eller gear	Motor eller gear er beskadiget	Kontakt købestedet for reparation
Batteriet vil ikke genoplade	Batteriforbindelse eller adapter forbindelserne er løse	Kontroller at alle ledninger er fast trykket sammen. Sidder ledningerne løst ved motoren. Kontakt købested for reparation.
	Oplader er ikke sat i stikket	Kontroller at batteriladeren er sat i et stik med strøm i
	Opladeren virker ikke	Kontakt købestedet eller udskift med en ny oplader
Opladeren føles varm	Dette er helt normalt

Venligst læs fejlfindingsguiden igennem og se om dette kan løse problemet, før du kontakter din forhandler.

- Vigtigt! Bortskafning af det gamle batteri skal foregå ansvarligt. Det vil sige at batteriet bringes til din lokale genbrugs plads som har faciliteter til ansvarlig og korrekt bortskafning. Batteriet er et blysyre batteri, hvis indhold er giftigt. Batteriet må IKKE bortskaffes med dit normale køkkenaffald!

Mercedes-Benz
