805-687 - Leksak Nordic Play - Gratis bruksanvisning och manual

Produkttyp	Leksak
Varumärke	Nordic Play
Modell	805-687
Mått (ca)	20 x 15 x 10 cm
Vikt (ca)	0.5 kg
Strömkälla	2 x AA-batterier (ingår ej)
Rekommenderad ålder	Från 3 år
Material	ABS-plast, giftfri
Färg	Flerfärgad
Funktioner	Ljus, ljud, rörliga delar
Säkerhetscertifieringar	CE, EN71
Rengöringsanvisningar	Torka med fuktig trasa; doppa inte i vatten
Tillgång till reservdelar	Finns hos tillverkaren eller auktoriserade återförsäljare
Garanti	1 års begränsad garanti

Vanliga frågor - 805-687 Nordic Play

Vilka batterier behöver leksaken?

Leksaken kräver 2 x AA-batterier (ingår ej). Använd alkaliska batterier för bästa prestanda.

Vilken rekommenderad ålder är för denna leksak?

Leksaken rekommenderas för barn från 3 år på grund av små delar.

Hur rengör jag leksaken?

Rengör leksaken med en fuktig trasa. Doppa inte i vatten eller använd starka kemikalier.

Leksaken startar inte. Vad ska jag kontrollera?

Se först till att batterierna är korrekt installerade och är nya. Om problemet kvarstår, kontrollera batterikontakterna för korrosion.

Är leksaken säker för mitt barn?

Ja, leksaken uppfyller CE och EN71 säkerhetsstandarder. Den har testats för skadliga ämnen och vassa kanter.

Kan jag få reservdelar?

Ja, reservdelar finns tillgängliga från Nordic Play eller auktoriserade återförsäljare. Kontakta kundtjänst för detaljer.

Vad är garantiperioden?

Leksaken har en 1 års begränsad garanti mot tillverkningsfel.

Hur gör jag mig av med leksaken?

Kassera leksaken enligt lokala regler för elektroniskt avfall. Ta ur batterierna före kassering.

Ljuden är för höga. Kan jag justera volymen?

Denna modell har ingen volymkontroll. Du kan täcka högtalaren med tejp för att minska ljudet.

Är leksaken lämplig för utomhusbruk?

Leksaken är endast avsedd för inomhusbruk. Exponering för fukt eller extrema temperaturer kan skada den.

BRUKSANVISNING 805-687 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

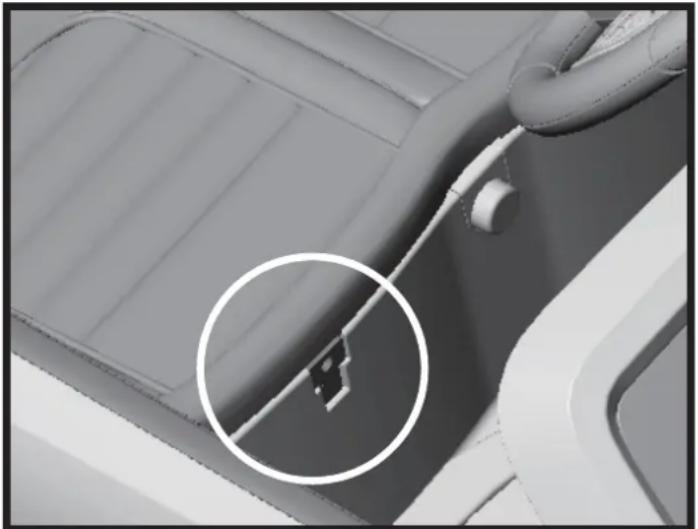

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

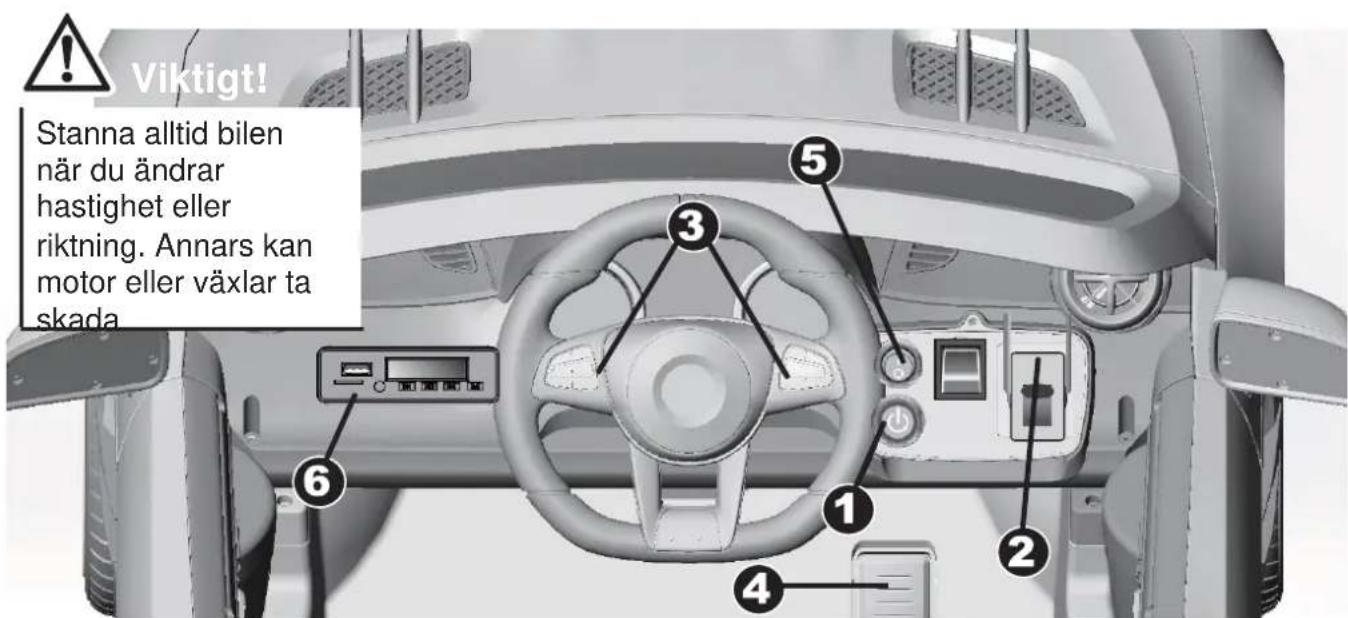

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

Design och färg kan variera

• Rekommenderad ålder 3+ år
• Maxvikt 30 kg
• Får endast monteras av vuxna

Instruktionsmanual

och monteringsanvisning

Läs igenom instruktionsmanualen noggrant innan användning! Spara instruktionsmanualen till senare bruk. Innan första användning ska bilen ha laddats i minst 8-12 timmar

Laddningstid: 8-12 timmar

Laddare: Output: DC12V700mA

Maxvikt: 30 kg

Bilstorlek: 120*71,6*49,5 cm

Hastighet: 3-5 km/t

BATTERIINFORMATION

- UNDGÅ BRAND OCH ELEKTRISK STÖT

- Använd endast medföljande batteri och laddare. Vid användning av andra batterimärken upphör garantin att gälla och det kan vara risk för brand eller explosion.

- Det får aldrig ändras på det elektriska kretsloppet. Detta kan medföra stötar, brand eller explosion. All garanti upphör att gälla.

- Öppna inte batteriet. Batteriet är ett blysyrabatteri, vilket är giftigt och kan medföra korrosion.

- Låt inte batteriet bli helt urladdat. Ladda batteriet efter varje användning eller en gång i månaden om bilen inte används så ofta.

- Innan laddning, kontrollera att batteriet är oskadat. Försök inte att ladda batteriet om det är skadat.

Dellista

B

No	Delnamn	Styck		Obs
1	Kaross	1
2	Bakhjul	2
3	Framhjul	2
4	∅10-brickor	6
5	Muttrar	4
6	Hjulkapsel	4
7	Speglar	2
8	Vindruta	1
9	Säte	1
10	∅4x12-skruvar	2		För att justera sätet
11	Ratt	1
12	M5x45-maskinskruvar	1
13	∅5-bult	1
14	Laddare	1

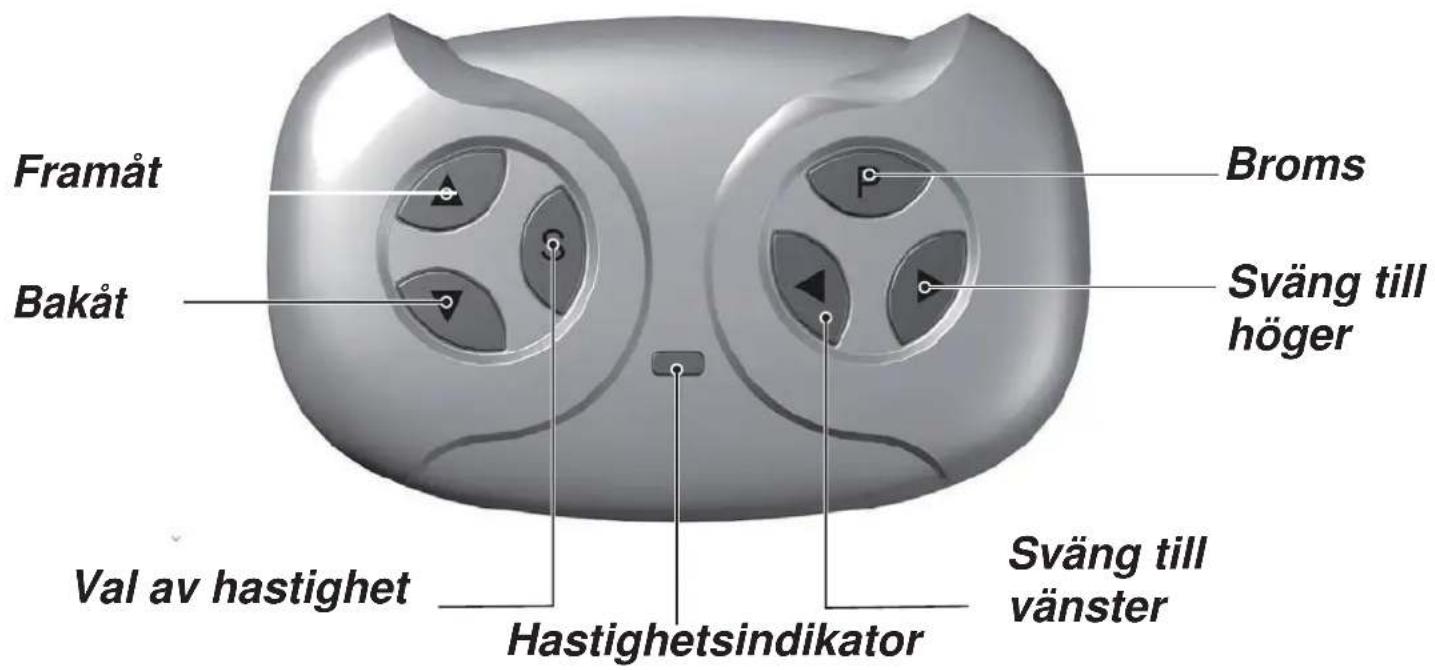

15	Fjärrkontroll	1
16	Skruvnyckel	2

- Krävda verktyg:

Skruvmejsel

(Medföljer ej)

Obs: Nágra av delarna ska även monteras pa motast sida

Undgå skador:

• Barn ska alltid vara under uppsyn av vuxna när de använder elbilen.
• Denna leksak ska användas med försiktighet eftersom det krävs övning för att undvika kollisioner, krockar eller skador på andras egendom.
• Skyddsutrustning bör användas (hjälm, hand- och knäskydd).
• Använd aldrig elbilen på offentliga vägar, i närheten av bilar, trappor, simbassänger eller andra sorters vattensamlingar.
• Använd alltid skor. Sitt alltid ner på sätet.
• Får inte användas i trafiken eller på offentliga vägar.
• Denna leksak bör inte användas av barn under 3 år. Maxanvändarvikt är 30 kg.
• Observera att bilen inte har bromsar. Släpp gasen så stannar bilen.

Varning:

• Viktigt! Får inte användas av barn under 3 år.
• Ska monteras av vuxna.

Regler för säker körning

• Denna bil har justerbart säkerhetsbälte. Kom ihåg att visa barnet hur man spänner fast bältet innan bilen används. Detta för att se till att barnet sitter säkert i bilen.
• Använd endast leksaken på plana ytor, såsom asfalt eller på lekplatser.
• Bör endast användas i dagsljus eller på belysta platser/områden.
• Det är inte tillåtet att ändra på kretslopp eller lägga till andra elektriska delar. Därmed upphör garantin att gälla.
• Kontrollera regelbundet sladdar och uttag på bilen.
• Håll andra barn borta från bilen när den är i rörelse.

Montera bakhjul

E

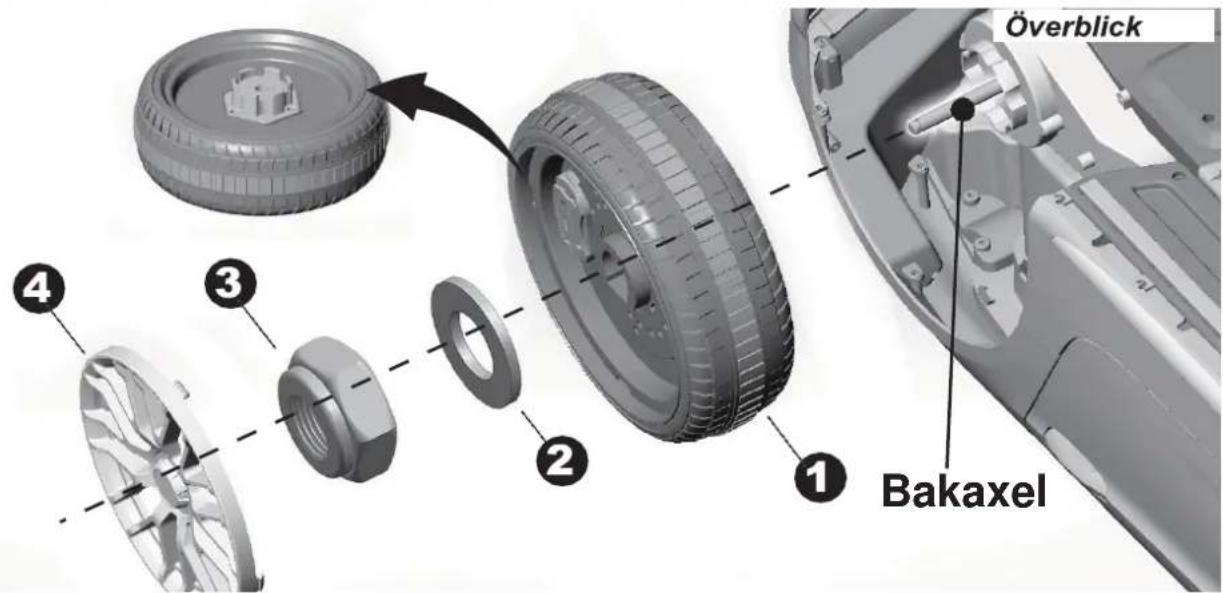

Överblick ① Bakaxel ② ③ ④

Lägg bilen på sidan.

1. Sätt på bakhjulet på bakaxeln från vänster sida. Var uppmärksam på att det ska passa med växellådan.
2. Sätt ∅10-brickan på bakaxeln.
3. Spänn fast en läsmutter med skruvnyckeln.
4. Till sist sätts hjulkapseln på hjulet.

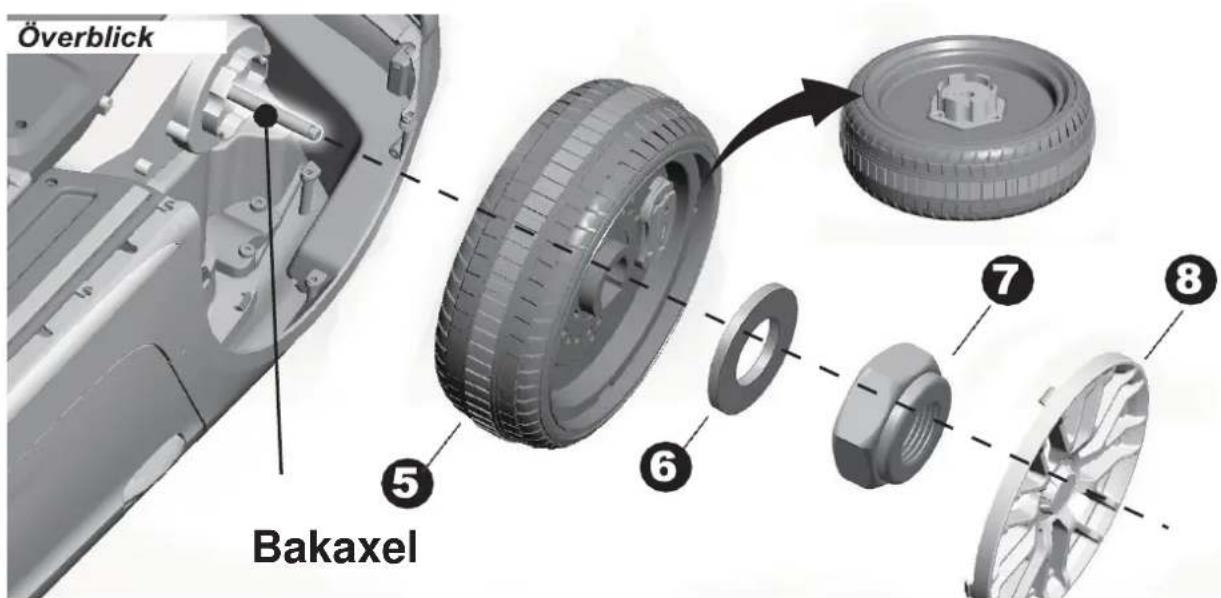

Överblick 5 Bakaxel 6 7 8

5-8. Upprepa ovanstående procedur för det andra hjulet.

E

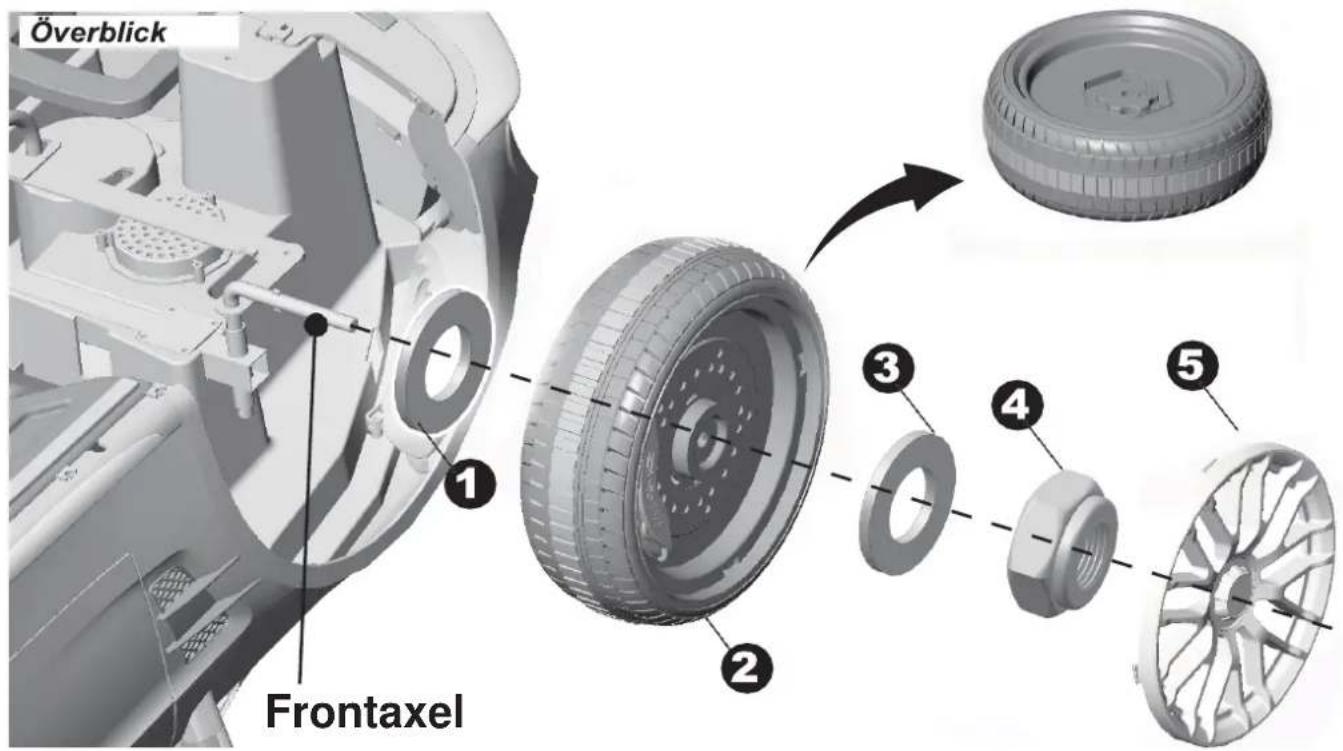

Montera framhjul

Överblick Frontaxel

1. Sätt på ∅10-brickan på frontaxeln.
2. Sätt på framhjulet på frontaxeln.
3. Sätt ännu en bricka på frontaxeln.
4. Spänn fast en läsmutter med skruvnyckeln.
5. Till sist sätts hjulkapseln på hjulet.

Upprepa processen för det andra hjulet.

Installera ratt, speglar och vindruta

E

1. Anslut sladden från ratten med sladden från rattstammen.
2. Sätt på ratten på rattstammen.
3. Justera så att hålet på ratten och rattstammen passar med varandra. Sätt i maskinskruven M5x35 genom ratten och rattstammen.
4. Spänn fast en M5-mutter på andra sidan.
5. Placera sidospeglarnas tappar i hålen på dörrarna.
6. Placera vindrutans tappar i hålen på karossen, och pressa ner vindrutan tills du hör ett klickljud.

du Høl Ott Riekljud. 5

1. Öppna bagageluckan.
2. Sätt i den röda strömkontakten i motorkontakten.

Installera traditionellt säte

E

OBS: Om du vill använda justerbart säte, titta på nästa sida!

1. Sätt i sätet som visat på bilden.
2. Spänn fast sätet med två ∅4x12-skruvar.

E Installera justerbart säte 2 2 1 Knapp för att justera sätet

1,2. Justera glidskenan under sätet med toppen av basen, och tryck på knappen visad på bilden och tryck sätet till önskad position.

Obs: Sätet är inställbart och har tre positioner. Du kan flytta sätet bakåt i takt med att ditt barn växer.

WARNING: När du justerar sätet ska du se till att sätet "klickar" på plats, annars kan det orsaka olyckor.

Använd din nya bil

F

Viktigt! Stanna alltid bilen när du ändrar hastighet eller riktning. Annars kan motor eller växlar ta skada

1. Strömbrytare: Sätter på och stänger av bilen.

2. Framåt-/bakåtknapp: Ändrar riktningen bilen kör i.

3. Ljudknappar: Tryck för att spela upp ljud.

4. Fotpedal: • För att köra bilen framåt, tryck på pedalen.

- För att bromsa eller sänka farten, ta bort foten från pedalen.

1. Ljusknapp: Tänd eller släck lamporna.

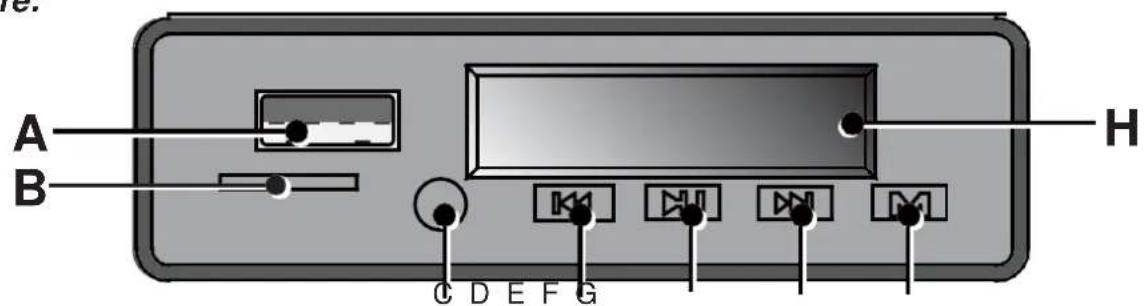

2. MP3-spelare:

C. Aux-port: Spela upp ljud från din bärbara musikspelare eller telefon genom högtalarna på bilen.

D. Föregående låt / höj volymen: Kort tryck för att spela föregående låt. Håll inne för att höja volymen.

E. Play / Paus: Spela eller pausa musiken

F. Nästa låt / sänk volymen: Kort tryck för att spela nästa låt. Håll inne för att sänka volymen.

G. Ändra ljudingång: Denna knapp fungerar bara när du har satt i två ljudingångsenheter.

H. Display: Visar batteriets strömnivå när bilen står still. När värdet är under 10 ska batteriet laddas.

G

Användning av fjärrkontroll

Framåt Bakåt Val av hastighet Hastighetsindikator Broms Sväng till höger Sväng till vänster

Montering

Lyft av batteriluckan på baksidan av fjärrkontrollen och sätt i två AAA-batterier.

Obs: Batterier medföljer ej.

1. Förbindelse

Håll samtidigt inne knapparna 'Framåt' och 'Bakåt' i 3 sekunder, så startar förbindelsen. Den första LED-lampan blinkar. Sätt på bilens strömbrytare, och LED-lampan lyser konstant. Nu är fjärrkontrollen och bilen förbundna med varandra.

2. Bromsknapp

Tryck på bromsknappen P så bromsar bilen. Tryck igen så släpper bromsen.

3. Val av hastighet

Tryck på knappen S så kör bilen med låg hastighet, tryck igen så kör bilen med mediumhastighet, tryck en tredje gång så kör bilen med hög hastighet.

Obs: Bilen kan endast köra med låg hastighet om bilen backar.

Obs:

• Om fjärrkontrollen inte används i ca. 10 sekunder stängs den av automatiskt.
• Vid byte av batterier i fjärrkontrollen, upprepa punkt 1.

Draghandtag och byte av batteri

H

Så används handtaget:

1. Dra ut stödhjulen.
2. Dra ut handtaget.
3. Nu kan du dra bilen i draghandtaget.

Sa tas batteriet 1. Öppna bagage 2. Ta ur den röda sladden från ba 3. Sätt batterilå 4. Ta ut bat

Så tas batteriet ut:

1. Öppna bagageluckan.
2. Ta ur den röda sladden från bilen och den röda sladden från batteriet.
3. Sätt batterilåset till olåst position.
4. Ta ut batteriet ur bilen.

i

Laddning

• Strömbrytaren ska vara avstängd när bilen laddas.
• Innan första användning ska batteriet laddas i minst 8-12 timmar. Ladda inte batteriet i över 20 timmar för att undvika överhettning av batteriet.

• När bilen börjar köra långsamt ska du ladda batteriet.

• Sätt i laddaren i uttaget som är placerat under sätet.

• Sätt i laddaren i ett 230 volt-uttag.

Varning!

• Endast vuxna får ladda batteriet!
- Bilen har ett laddningsskydd. När bilen laddas fungerar inga funktioner på bilen!

J

Underhåll

• Det är föräldrarnas ansvar att kontrollera bilen innan användning. Kontrollera regelbundet för skadade delar såsom batteri, laddare, sladdar och uttag. Kontrollera även att diverse skruvar är fastspända. Om någon del är skadad får bilen inte användas innan skadan är reparerad.
• Kontrollera att plastdelarna inte har spruckit eller skadats.
• Smörj vid behov rörliga delar, såsom hjul, med spraysmörjmedel.
• Förvara bilen inomhus eller övertäckt för att skydda den mot fukt.
• Håll bilen borta från värmekällor såsom kaminer och element, eftersom plastdelarna kan smälta.
• Ladda batteriet efter varje användning. Endast vuxna får ladda batteriet. Ladda batteriet minst en gång i månaden när bilen inte används.
• Tvätta inte bilen med tvål och vatten. Använd inte bilen i regn eller snö. Vatten skadar motorn, elektriska system och batteriet.
• Rengör bilen med en mjuk trasa. För att få plastdelar att skina igen används en möbelpolish utan vax. Använd inte bilvax. Använd inte slipande rengöringsmedel.
• Kör inte bilen i sand eller grus som kan skada rörliga delar, motorn eller det elektriska systemet.
• När bilen inte används i längre tid, avbryt alla elektriska anslutningar, stäng av strömmen och avmontera batteriförbindelserna.

Felsökning
K

Problem	Möjlig orsak	Solution
Bilen kan inte köra	Batteriet är slut	Ladda batteriet
	Säkringen har gått	Återställ säkringen
	Batteriets sladdar eller kontakter är lösa	Kontrollera att alla sladdar sitter korrekt. Om sladdarna till motorn är lösa, kontakta din återförsäljare.
	Batteriet är dött	Byt batteriet
	Det elektriska systemet är skadat	Kontakta din återförsäljare
	Motorn är skadad	Kontakta din återförsäljare
Bilen kör inte särskilt länge	Batteriet är inte helt laddat	Kontrollera att alla sladdar och kontakter sitter korrekt när batteriet laddas
	Batteriet är gammalt	Byt batteri till ett nytt
	Batteriet är slut	Försök att ladda, eller byt batteri
	Batteriet är gammalt	Byt batteri till ett nytt
	Bilen har för mycket vikt i	Minska vikten, max 30 kg
	Bilen har använts i ojämnterräng	Undvik att använda bilen i ojämnterräng
Bilen behöver knuffas igång	Dålig kontakt mellan sladdar och kontakter	Kontrollera att alla sladdar sitter stabilt. Är sladdarna vid motorn lösa, kontakta din återförsäljare för reparation.
	En "död punkt" på motorn	En "död punkt" betyder dålig förbindelse mellan motor och batteri. Kontakta din återförsäljare för reparation.
Besvärligt att byta mellan framåt- och bakåt-växel	Har försökt byta mellan framåt- och bakåtväxel medan bilen kör	Bilen ska alltid stå stilla när du byter mellan framåt- och bakåtväxel.
Högt skärande eller klickande ljud från motor eller växel	Motor eller växel är skadad	Kontakta din återförsäljare för reparation
Batteriet laddas inte	Batteriförbindelse eller adapterförbindelse är lösa	Kontrollera att alla sladdar sitter stabilt. Är sladdarna vid motorn lösa, kontakta din återförsäljare för reparation.
	Laddaren sitter inte i uttaget	Kontrollera att batteriladdaren sitter i ett uttag med ström
	Laddaren fungerar inte	Kontakta din återförsäljare eller byt till en ny laddare
Laddaren känns varm	Detta är helt normalt

Läs vänligen igenom felsökningsguiden och se om detta kan lösa problemet innan du kontaktar din återförsäljare.

- Viktigt! Bortskaffning av det gamla batteriet ska föregå ansvarsfullt. Det vill säga att batteriet tas till din lokala återvinningsstation som har faciliteter till ansvarsfull och korrekt bortskaffning. Batteriet är ett blysyrabatteri vars innehåll är giftigt. Batteriet får INTE bortskaffas med ditt normala hushållsavfall!

Mercedes-Benz
