BRUGSANVISNING HRO50-5A HAIER

真诚到永远

合格证

Certificate of Quality

检验员：

海尔净水机

使用说明书

Haier

适用型号：

HR050-5A

HR075-5A

HRO100-5A

扫描二维码，关注海尔净水微信公众号、智享科技魅力

扫描二维码，智享科技魅力

海尔集团

青岛 海氏纸盒家电服务有限公司

地址：青岛市海尔路1号海尔工业园

净水服务：4009999999

邮编：266101

网址：www.haier.com

• 使用前请仔细阅读本说明书
  ·本公司保留说明书解释权
  · 产品外观请以实物为准
• 阅后请与发票一并妥善保存
• 如遇产品技术或软件升级，恕不另行通知
  ·本产品只适合在中国大陆销售和使用

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务：

“1”：指安装服务“一次就好”；

“5”：指五项组合服务；

A 安全测电服务：服务前为您安全测电并提醒讲解到位；
B 讲解指导使用：指导您正确使用、讲解保养常识，以延长产品寿命，降低能耗；
C 产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源；
D 一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务；
E 现场清理服务：服务完毕将服务现场清理干净

欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话4009 999 999 进行投诉。

海尔，期待您的参与！

选购更多产品请登录海尔网上商城(www.ehaier.com更便捷 更快速 更省钱)

执行标准

GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》

QB/T 4144-2010《家用和类似用途反渗透净水机》

Q/0212CTJ006-2012《海尔反渗透净水机企业标准》

目录

使用注意事项	1-2
注意事项	1-2
装箱清单	2

产品简介	3-5
产品型号及主要参数	3
产品部件名称	3
工艺原理图	4
电气原理图	4
产品特点	5
产品功能	5

安装及维护	5-12
安装方法	5-8
使用方法	9-10
维护保养	11
常见故障处理	12

保修证	13-14
产品保修证书	13
用户须知	13-14

使用前请仔细阅读本说明书

请妥善保存本说明书以备使用

产品外观、颜色或表面图案以实物为准

我们的产品在不断更新，若有变更恕不另行通知

使用注意事项

注意事项

注：本项目所有内容均与安全有关，请用户务必遵守。

本项目中的注意事项只是为了正确地使用本产品。

注意事项中解释了危险、危害的程度大小及可能发生的事故。

1. 请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
2. 请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
3. 儿童及无行为能力人请在监护人监督下使用本产品。
4. 倘若发生故障，应立即拔掉电源插头，关闭自来水进水阀门，切勿将有缺陷的产品置于工作状态。
5. 本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
6. 反渗透RO膜的过滤产水流量会受水质、水压和水温的影响。当水质不符标准、水压过低、水温小于25℃时，其产水流量将小于标称值。

禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
警示标志	凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

禁止

使用注意事项

警示

注意

装箱清单

主机	1台	水龙头挂壁支架	1个
储水桶	1个	储水桶球阀	1个
鹅颈水龙头	1个	说明书	1本
2分PE管	4卷	膨胀管	3个
进水球阀	1个	螺丝ST5*30	3颗
生料带	1卷	电源适配器	1个
快速接头	1个

产品简介

产品型号及主要参数

名称	海尔清微度水型净水机	海尔清微度水型净水机	海尔清微度水型净水机
型号	HR050-5A	HR075-5A	HR0100-5A
适用水质	市政自来水
适用水压	0.1MPa - 0.4MPa
适用水温	5°C ~ 38°C
适用环境温度	4°C ~ 40°C
适用环境湿度	≤90%
额定电压	24V---
额定功率	30W	35W	40W
防触电保护类型	III类
净水流量	7.8L/h	11.8L/h	15.7L/h
总净水量	2000L	3000L	4000L
出水水质	符合《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》(2001)的要求
整机尺寸	403*153*407mm

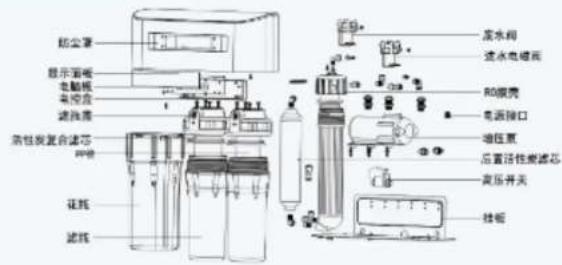

产品部件名称

产品简介

工艺原理图

电气原理图

产品简介

产品特点

1）本机所用滤材符合美国食品及药物管理局FDA标准，美国国家卫生基金会NSF标准，保证出水水质，安全可靠。
2）高精度反渗透RO膜，有效去除水中重金属、水垢、病毒以及化学残留物等有害物质。
3）采用进口斯里兰卡那壳颗粒活性炭，有效吸附水中异色、异味，改善水质口路。
4 | 涉水部件均采用食品级材料，安全可靠。
5）智能化设计，自动控制系统，确保机器运行可靠。
6 | 超静背马达设计，使用舒适安心。

产品功能

第一级 聚丙烯熔喷滤芯：能有效去除自来水中的悬浮物、泥沙、管道铁锈、红虫、胶体等大体积的杂质

第二级 复合活性炭滤芯：去除自来水中的大分子有机物、余氯、三氯甲烷、自来水中的消毒副产物、异色异味、部分重金属离子等有害物质。

第三级 反渗透RO膜：高分子反渗透技术，过滤孔径0.0001微米，彻底滤除水中的有机物、微生物、化学残留物、重金属、细菌、病毒等有害物质。

第四级 后置活性炭滤芯：进一步吸附净水中残留的异色、异味，调整水质口感，确保水质清醇、口感舒适。

安装方法

用户购买海尔反渗透RO净水机后，应请专业安装人员对产品进行安装与调试。安装之前请确认包装箱内的附件是否完整，装箱单在说明书袋子内。

1、安装的环境要求

1.1 产品安装处应有市政自来水管路接口。

1.2 应有220V-电源插座。

1.3 产品安装场地干净卫生，周围无污染，无阳光直接照射；周围无易燃易爆和电气设备，不受雨淋。

注意：使用钻孔工具时请注意人身安全，并且钻孔位置不能有隐蔽的水、电、气管线。

安装及维护

安装方法

2、电器线路的安装

2.1 必须由专业的人员持证上岗安装。

2.2 安装所需的工具和材料：试电笔、电线、绝缘胶布线管（槽）、插座板、膨胀胶塞、自攻螺丝等。

2.3 关闭电源总闸，按照用户的要求细心改装，操作过程中应该按照电气安装操作规程进行规范操作。

2.4 改装完毕后，检查电路和清理现场。

3、水路改装/进水三通的安装

3.1 所需的工具和材料：进水三通、进水球阀（配件）、生料带（水胶布）、

2分PE管、活动扳手(呆扳手)、单/尖嘴钳等。

3.2 打扫清理安装区域 关闭进水总阀门 拆卸水管接头(水龙头或角阀等)

3.3 连接进水三通及进水球阀(注意:螺纹的连接应加密封用生料带或密封圈)。

3.4 进水球阀与进水三通安装时，先将自来水龙头或角阀拆下。将进水面装在三

通接头上后，连同三通接头接回原水龙头或角阀。

3.5 进水管的安装:用PE管将进水球阀与主机的进水口连接, 注意要有足够的预留长度。

冷水角阀

4、快递接头的安装连接

产品的进出水口都有快速接头端口。快速接头是一种不需要工具就能实现快速牢固连接的接头端口。首先拔出端口处U型固定卡环，将端口表面可活动的塑料圈压向端口，使之与端口相贴，就可轻易拔去刷叭型塑料柱塞。将PE管插入接头端口到底，再向外轻拉一下，使端口表面活动的塑料圈与端口留出一点缝隙，把U型固定卡环插入缝隙即可。

安装及维护

安装方法

5、安装水龙头

出水管位置钻孔

5.1所需的工具和材料：手电钻、钻头、水等

5.2根据用户意见，在洗漱盆或水槽等面板上定位划圈。

5.3钻孔尽量选用金属专用开孔钻器。根据情况，选用合适的钻头

(推荐使用Φ29的金属开孔器和Φ12的钻头

5.4钻孔时集中精神，注意安全，尽量避免和其他人员交谈。钻头钻孔过程中会产生热量，可以加水降温。

5.5钻孔完毕，清理好钻孔留下的碎屑污物等。

5.6水槽或洗漱盆若留有洗手液洞孔，可直接使用此孔安装水龙头。鹅颈龙头的安装（见安装图）

5.7所需的工具和材料：尖嘴钳、筋颈龙头套件、2分PE管等。

5.8将龙头下方螺帽拧下，依次把带有保护膜的不锈钢底盘、胶垫、大胶垫套入螺纹丝管，穿入台面孔。再将水槽胶垫、金属垫片等套入螺纹丝管，将金属螺帽旋入固定龙头。固定龙头，保证水龙头底座不旋动。

5.9裁剪适当长度的PE管，在一端用快速接头与

Pe管将鹅颈龙头与主机的产水口连接，旋紧螺

帽，固定鹅颈龙头

6、压力桶球阀安装

使用工具和材料：压力桶、压力桶球阀、黄色2分PE管等。

6.1 检查压力桶进水端的密封圈是否脱落；
6.2 直接把压力桶球阀拧在压力桶进水口上拧紧；

6.3 将黄色PE管与压力桶球阀相连接。

7、PE水罐连接

本机采用快速接头，只要将水管插入对应的接头中即可。（见安装图）

①纯水连接：将白色PE管一端连接在鹅颈龙头的进水端，另一端连接在机身背后贴有纯水接口标签的连接口。

②压力桶连接：将黄色PE管一端连接在压力桶球阀上，另一端连接在机身背后贴有压力桶接口标签的连接口。

③进水连接：将白色PE管一端连接在自来水进水球阀上，另一端连接在机身背后贴有进水接口标签的连接口。

④冲洗连接：将红色PE管一端插入井固定在排水管上，另一端连接在机身背后贴有冲洗接口标签的连接口。

安装及维护

安装方法

○ 水管应沿着厨柜边缘安装。
○ 使用适当的工具垂直剪裁，将水管剪成需要的长度。
○ 水管安装时切勿弯折，以免水管受挤压。
☐ 为了使水流量畅通、快速，连接主机与水龙头的水管越短越好。

(安联集)

使用方法

(1) 使用方法

第一步 将两个滤瓶按照顺序依次用滤瓶扳手拧紧，用螺丝刀拆开花瓶，将RO膜装入RO膜壳内，将膜壳拧紧。装好花瓶。

第二步 机器安装完毕后，打开自来水进水三通球阀，请检查各连接接头已锁紧、密封。

第三步 打开鹅颈龙头，关闭压力桶球阀，插上电源，马达运转，让水流约10分钟，将管路及反渗透膜上保护液冲洗干净（开始时，可能有后置活性炭滤芯的细炭粉流出，属正常现象，几分钟后就会消失），同时将管路的空气排出。

第四步 关闭鹅颈龙头，马达运行几秒后停止，机器显示满水。保持5分钟，检查机器各接头有无漏水现象。

第五步 如有漏水情形发生，请关闭机器的电源及进水球阀，检修好漏水处。

第六步 打开压力桶球阀，机器制水，注满第一桶水约需二小时。 第七步 当压力桶满水时（马达停止运转），机器显示满水。先打开鹅颈龙头放掉第一桶水（请勿饮用第一桶水），排完水关闭鹅颈龙头，重新开始制水、储水步骤。

注意：

①24小时以上不使用净水机，请关闭机器的水源和电源。 ②超过48小时不使用净水机，再次使用时请先排完压力桶内水，重新制水。

③净水机鹅颈龙头出的纯水可以直接饮用。

安装及维护

使用方法

HR050-5A

机器接通电源、水道后，全部LED灯闪烁3次，同时蜂鸣器叫3声，整机进入工作状态。

制水：当有水源且储水桶水量小于设置值时，机器进入制水状态，“制水图标”常亮。

满水：当有水源且储水桶水量达到设定值时，机器进去满水状态，“满水图标”常亮。

冲洗：机器接通电源、水源后，进入冲洗状态，“冲洗图标”常亮，累积制水1分钟，进入制水冲洗状态“冲洗图标”常亮，在制水过程中如检测到纯水IDS大于50PPN（1分钟检测一次）则进入冲洗状态，“冲洗图标”常亮。

漏水：在整机工作过程中检测到水浸传感传输信号，进入漏水保护状态。“漏水”打闪烁（每间隔30分钟报警10次、1秒一次），机管停止制水。

全屏图标闪烁：连续制水6小时后，整机程臂1分钟（全屏图标闪烁。盛鸣器同时响）

注：若储水桶水量达到设计值时，则机器停止工作。

HR075-5A

机器接通电源，水源后，全部LED灯闪烁3次，同时蜂鸣器叫3声，整机进入工作状态。

制水：当有水源且储水桶水量小于设置值时，机器进入限水状态，“制水图标”常亮。

清水：当有水图且储水桶水量达到设定值时，机器进去满水状态。“滴水图摇”常亮

冲洗：机器接通电源、水源后，进入冲洗状态，“冲洗图标”常亮、累积制水5分钟，进入制水冲洗状态。“冲洗图标”常亮，在制水过程中如检测到纯水TDS大于50PPM（1分钟检测一次）则进入冲洗状态，“冲洗图标”常亮。

安装及维护

漏水：在帮机工作过程中检测到水浸传感器传输信号，进入漏水保护状态，“漏水”灯闪烁。（每间隔30分钟报警10次、1秒一次），机器停止制水。

复位：在开机状态下，持续触摸“复位”按键3秒钟进入滤芯复位程序。触摸“选择”按键选择相应滤芯，选中的与滤芯相应的级数在更换滤芯(8字显示)图标字样闪烁（伴随报警一声），触摸“复位”键，相应滤芯寿命复位（伴随报警一声），其它滤芯寿命复位方法同上。

选择：在开机状态下，持续接按键，进入手动冲洗状态。滤芯寿命检测：当滤芯使用总流量累计到设计值总寿命时，更换滤芯（8字显示）指示灯闪动且显示相应滤芯数值，并伴随报警（每间隔30分钟报警10次，1秒一次），机器停止制水，寿命复位完后更换滤芯（8字显示）指示灯熄灭，机器正常工作。

全屏图标闪烁：连续制水6小时后，整机报警1分钟（全屏图标闪烁，蜂鸣器同时蜂鸣）。

注：若储水桶水量达到设计值时，则机器停止工作。

HR0100-5A

机器接通电源、水源后，全部LED灯闪烁3次，同时蜂鸣器叫3声，整机进入工作状态。

制水：当有水源且储水桶水量小于设置值时，机器进入制水状态，“制水图标”常事。

满水：当有水源且储水桶水量达到设定值时，机器进去满水状态，“满水图标”常亮。

冲洗：机器接通电源、水磨后，进入冲洗状态，“冲洗图标”常亮。累积制水5分钟，进入制水冲洗状态，“冲洗图标”常亮。在制水过程中如检测到纯水TDS大于50PPM（1分钟检测一次）则进入冲洗状态“冲洗图标”常亮。

漏水：在整机工作过程中检测到水浸传感器传输信号，进入漏水保护状态，“漏水”灯闪烁，（每周隔30分钟报警10次，1秒一次），机器停止利水。

复位：在开机状态下，持续触摸“复位”按键3秒钟进入滤芯复位程序，触摸“选择”按键选择相应滤芯，选中的与滤芯相应的级数在更换滤芯（B字显示）图标字样闪烁（伴题报警一声），按键“复位”键，相应滤芯寿命复位（伴随报警一声），其它滤芯寿命复位方法同上。

选择：在开机状态下，持续触摸键，进入手动冲洗状态。滤芯寿命检测：当滤芯使用总流量累计到设计值（总流量-10%，即设计总寿命提前10%）“滤芯图标及字样”显示颜色变为橙色；使用总流量累计到总寿命时“滤芯图标及字样”颜色变为红色闪动，并伴随报警每间隔30分钟报警10次、1秒一次），机器停止制水，寿命复位完后“滤芯图标及字样（字样为蓝色）”长亮，机器正常工作。

全屏图标闪烁：连续制水6小时后，整机报警1分钟（全屏图标闪烁，蜂鸣器同时蜂鸣）。

注：若储水桶水量达到设计值时，则机器停止工作。

安装及维护

维护保养

(1) 滤芯更换周期

产品各滤芯在使用一段时间后，会在滤芯中积累各种杂质等，影响出水速度。为保持正常出水，应定期更换滤芯。在市政自来水的原水水温、水压、水质符合本说明书的前提下，按日平均纯净水用水量10升的情况下，各滤芯更换周期如下

滤芯种类	硬丙烯熔喷滤芯	复合活性炭滤芯	反渗透膜滤芯	后置活性炭滤芯
更换周期	6个月	12个月	36个月	12个月

滤芯的更换周期完全根据用户的水质及使用纯净水的用量不同而有差异，因此，以上建议更换滤芯的周期仅供参考。

注意：如出现下列情况，也应考虑更换滤芯：

出水的水质较差，口感不好，出水TDS值大幅上升；

出水流量明显减少，若不是因环境温度及水温过低的原因，则需检查滤芯或膜是否受堵，或考虑更换滤芯；

如发现滤芯表面严重变色，或外表面已被污垢覆盖；

滤芯堵塞严重，出水缓慢或不出水时。

(2) 滤芯更換

为了确保产品各滤芯发挥好过滤效果，保证出水达到饮用标准，用户应定期更换或清洗滤芯。用户在更换滤芯时，应由专业水处理安装维修人员来进行滤芯的更换。

滤芯更换方法：

1. 关闭进水球阀，关闭压力桶球阀，关闭净水机电源并打开取水龙头，将机器取出，逆时针方向取下需要更换的滤芯，对准方向顺时针旋紧滤芯，确认安装牢固
2. 清洗更换滤芯：参照《使用方法》步骤进行清洗。

安装及维护

常见故障处理

故障状况	检查方法	改善方法
漏水	接头或滤芯未锁紧水压过大管路或滤芯堵塞管路老化破损滤芯的O形垫圈老化	锁紧安装减压装置调整进水压力更换管路、更换滤芯更换管路更换O形垫圈
马达运转但不出水	管路或滤芯堵塞马达头磨损或失压高压开关故障	检查堵塞原因并加以清除或更换检修或更换一请通知售后人员检修或更换一请通知售后人员
马达不工作	没电源没有进水或进水量太小水压不足高压开关故障马达故障	检查变压器是否通电或插头是否松改善水源水压,到达启动条件更换一请通知售后人员检修或更换一请通知售后人员
水满马达运转不停	高压开关故障逆止阀损坏泄压高压开关压力设定太大	更换一请通知售后人员更换一请通知售后人员更换一请通知售后人员
储水桶满水但无纯水流出或流量小	储水桶压力不足或破损无压力钢领水龙头故障后蓄活性炭堵塞	更换一请通知售后人员检修或更换更换一请通知售后人员
水有异味	弱芯过断失效反渗透感过期破损失效	定期更换一请通知售后人员定期更换一请通知售后人员

保修证

产品保修证书

产品名称			客户	姓名
型号				身份证号
出厂编号				住址
销售处	购买日期	年 月 日
	购机商场			电话
	电话			备注

用户须知

当您需要正常咨询或维修时，请与海尔服务热线或您所在地区的售后联系。如在咨询或维修时出现异议，可拨打服务电话咨询和反映。

维修时若需收费。服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。

各地售后服务中心如有变动，恕不再另行通知，请谅解；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。

海尔成套家电服务有限公司保修证使用说明

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此保修证及有效购机发票为您提供下列服务：
本产品是经过严格的质量管理以及检验过程的产品。
将保修证书妥善保管，作为您享受保修服务的凭据。
如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。
保修期内整机免费保修一年（自购买日起，以发票日期为准）。
如果使用过程中净水机出现故障无法排除时，请按以下方法联系维修：

保修期内：请与我公司售后服务中心或特约维修点联系，持保修证书及有效购机发票送修净水机。

超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定进行收费。

主：请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。

保修年限

1、整机免费保修一年（自购买之日起，以发票日期为准）。

注：滤芯为耗材，不在保修范围之内

1、下列情况，不属免费服务范围

A、不能出示保修说明及发票
B、发票涂改
C、意外因素或使用不当造成损坏
D、未经我公司许可，自行修理造成的损坏
E、超过三包有效期，经修复仍可继续使用

保修证

请将购机发票贴于此处，以免丢失或一时找不到，增加您在维修洽谈中的麻烦。

贴发票处
