BRUGSANVISNING HP08升级版 HAIER

海尔前置过滤器

使用安装说明书

Haier

HP08/HP08升级版

合格证

Certificate of Quality

检验员：

通尔集团

青岛日日顺乐家水设备有限公司

24小时服务热线：400 9999 999

地址：青岛市平度市经济开发区凯莱商业街106号

邮编：266700 网址：www.haier.com

版次：01

专用号：

扫描二维码。关注海尔净水微信公众号，智享科技魅力

喝健康好水上日日顺商城

• 使用前请仔细阅说明书
• 请妥善保存，以备参阅
• 本产品只适合在中国大陆销售和使用

目录

产品特点介绍	1
智能清洁	1
科学设计	1
使用安全	1
产品工作原理	2
产品部件名称	3-4
产品功能	5-7
安装使用说明	8-11
安装步骤	8
使用说明	11
清洗与保养	11
冲洗前置过滤器	11
清洗滤网	11
更换滤网	11
注意事项	12-13
故障种类及常见问题	14
主要技术参数	14-15
主要技术参数	15
装箱清单	15
保修说明	16-17
保修说明	17

使用前请仔细阅读本说明书

请妥善保存本说明书以备使用

产品外观、颜色或表面图案以实物为准

我们的产品在不断更新，若有变更恕不另行通知

产品特点介绍

智能清洁：

触摸按键全自动智能清洗模块（HP08升级版）

专利虹吸式360°无死角反冲洗

科学设计：

创新专利非偏心万向结构，任意角度安装

滤网采用二次注塑一体包胶工艺

创新前置式稳压阀，可精确控制水压（HP08升级版）

内外双骨架结构

超大过水面积设计，特制70-90微米

使用安全：

进出水口无铅铜接头，食品级不锈钢网膜，经久耐用，使用寿命长。

产品工作原理

本产品通过内置高精度不锈钢过滤网对市政自来水进行过滤，可以滤除水中的铁锈、泥沙、悬浮颗粒物等大颗粒物质，使自来水得到初步净化。本产品可通过透明外壳观察内部过滤效果，过滤网会截留水中的杂质，当杂质积留到一定程度，通过打开前置过滤器下端的排污阀，利用水压冲力，将前置过滤器内的污物冲出，恢复过滤效能。

过滤状态冲洗球阀关闭
图1、工作原理图

2

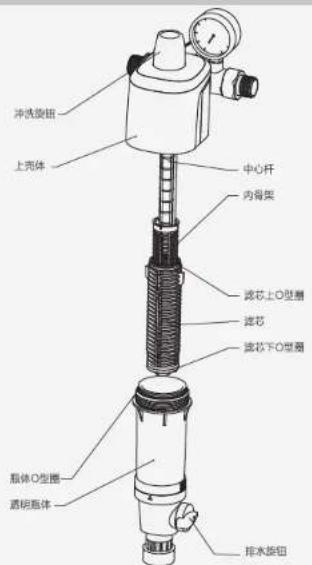

产品部件名称

3

产品部件名称

4

产品特点

1. 任意角度安装，铜座可360度旋转，适应不同管路安装

Close-up of a mechanical pressure regulator with valve, gauges, and tubing (no visible text or symbols)

Technical line drawing of two mechanical components with no visible text or symbols

360°旋转进出水接头
解决一般前置过滤器的进出水口方向不可调整的安装问题

1. 自动型（HP08升级版）四种排污模式

① 7天冲洗一次、15天冲洗一次、30天冲洗一次、即时冲洗 ② 触摸按键数字显示，一键设定排污模式，化繁为简，无需设置，杜绝控制器频繁故障。
③声光提醒，上电和触摸按键时有蜂鸣声，同时指示灯亮起
④自动控制器排污阀门打开60秒之后，阀门自动关闭；
⑤ 出厂默认设定：15天冲洗一次，用户可自行设定，断电后有设定模式记忆功能；

5

产品特点

1. 减压阀，稳定水压，保护前置本身和后端净水器，消除安全隐患

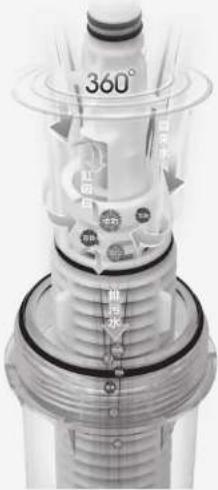

1. 虹吸式 无死角反冲洗系统 打开底部排污旋钮开关，旋转顶部冲洗旋钮，360° 无死角反冲洗

产品特点

5. 水流及过滤原理

(1) 自来水从进水口进入铜座，经过铜座内安装的减压阀稳压，而后进入上盖内。
(2) 进入上盖的自来水而后进入内骨架, 经不锈钢过滤网过滤变为净化水, 净化水通过骨架进入透明瓶体。
(3) 净化水经过透明瓶体，上盖、铜座后从出水口排出。
（4）自来水中的颗粒杂质被拦截在内骨架的隔腔内。

安装使用说明

步骤一：

1、进水总阀 2、水表 3、保护器进水阀门 4、分路水阀 5、HP10前置过滤器 6、压力表

根据产品尺寸先确定安装位置，需预留200mm高度的空间用于排污，如图所示。
关闭总进水阀门，打开家用设备的出水口以便将管道里的水排干。

步骤二：

Illustration showing hand-cranked electrical wiring and circuitry (no text or symbols)

用PPR切管器将自来水管按照本产品的进出水口的距离载切掉相适应的长度；如果自来水管为铁管，则用不锈钢锯锯出相适应的长度，同时需要在铁管口攻出安装所需的相应螺纹。（请仔细测量需要裁切的管道长度，过长和过短都将无法安装，在裁切前请在切口下方摆放盛水容器，以防止管道中未放尽的残留水浸湿地面）。

使用方法

步骤三：

Technical line drawing of a mechanical valve or actuator with pressure gauge and flanges (no text or symbols)

1. 将配件包打开，如图所示先组装好六分活接头和六角螺母，然后用生料带充分缠绕六分活接头的外螺纹处，而后使用配件中的扳手，如图所示用扳手的小端插入六分活接头，转动扳手将缠绕好的六分活接头组件与水管管道的一端旋紧，用同样的方法安装好另一端的接头组件。
2. 在六角螺母内放入白垫片（聚四氟乙烯垫片），而后拧紧六角螺母与大铜体。

步骤四：

Line drawing of a mechanical pressure regulator with gauges and housing (no text or symbols)

1. 如图，拆掉压力表安装位置的铜堵帽，将压力表的螺纹充分缠绕生料带，而后装入铜座。

步骤五：

1. 用尺子量出前置过滤器的安装位置后，将随机附带的金属外挂板用螺丝固定在内外刮板的U型活动槽内，滑动外刮板到刚好能够摆放前置过滤器的宽度后，拧紧固定螺丝，最后将前置过滤器挂在挂板上如图所示。

安装使用说明

步骤六：

缓慢得打开进水阀门，待家用水设备能出水，再全部关闭出水口。注意查看前置过滤器各个部件之间的连接处是否有漏水或缓慢的渗水现象，同时可以多次的开、关排水阀体放水，并仔细观察，如发现有漏水或渗水现象要马上查看该处是否拧紧，建议观察时间大于5分钟。

清洗与保养

使用说明

1. 定期检查前置过滤器水管配件是否漏水，避免漏水给家中财物造成损失。
2. 当您长期外出或不使用本机时，请断开本机进水水源；

一、冲洗前置过滤器：

☐ 频次：根据水质和用水量不同工作一段时间需要冲洗前置过滤器，建议2个月冲洗1次，具体视实际情况而定。
冲洗方法： 冲洗旋钮必须竖直，大约15分钟后，关闭球阀（如前置过滤器非常脏，则可能需要更长冲洗时间）。

注：如果未安装排水管，须事先在本前置过滤器下方放置适当的容器。

二、清洗滤网

根据水质和用水量不同工作一段时间需要清洗前置过滤器滤网，建议6个月清洗1次，具体视实际情况而定。
清洗步骤：

1. 请先关闭自来水总开关；

2.用扳手将透明筒体拆下，取出过滤网组件。可以用清洁液或刷子清洗过滤网组件和骨架。

1. 清洗完毕后，将滤芯安装到阀头上并拧紧。

4.缓慢打开水龙头，冲洗30秒后正常使用

三、更换滤网：

1.关闭自来水总开关

2.旋下滤芯外壳（使用扳手）
3.更换滤网

注意事项

注：本项目所有内容均与安全有关，请用户务必遵守。

本项目中的注意事项只是为了正确地使用本产品。

注意事项中解释了危险、危害的程度大小及可能发生的事故。

1、请勿使用未经厂商许可的其他配件，若因此造成机械故障，保修将自动终止。
2、请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
3、儿童及无行为能力的人请在监护人监护监督下使用本产品。
4、倘若发生故障，应立即关闭自来水管道总开关，切勿将有缺陷的产品置于工作状态。
5、本产品只能在海尔授权的维修中心维修，在非授权维修中心维修时，易引发其他不安全因素。
6、不要让供排水管线或本机冻结，如果水温或外界环境温度降到5度以下时，关闭本前置过滤器的供水管线并排出本机内的水。
7、所有管道施工过程都应该遵守国家和当地政府主管部门的有关规定。

禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
警示标志	凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

本机不要安

装在水压超

过0.4MPa的

供水管线上

本机不要靠

近任何热源

注意事项

注意
	本机只适宜处理冷水,不可将其安装在热水管路上		请勿让透明滤芯外壳接触化学溶剂或其它任何可能造成其表面划损的物品
	不要试图把本机反向安装,误把进水管线连接在出水		不要让供排水管线或本机冻结,如果水温或外界环境温度降到5度以下时,关闭本前置过滤器的供水管线并排出本机内的水。
	不要把本机安装在阳光直射的地方或暴露在含有有害的化学品的地方,或掉落,被撞击等可能受到损害的任何地方		在滤芯下面留出适当距离以便在清洁和更换滤网的时候可以方便的取下滤芯外壳。
	冲洗过程排出的污水需要经排水管妥善排出,最好配置有临近本机的地漏或其它设备的排水管,排水软管需被固定好。		本机安装时不要倒置

故障及常见问题

故障及常见问题

序号	故障现象	原因
1	不出水	水源是否有水
		进水阀门是否打开
		查看过滤网表面是否被杂质堵塞
2	出水流量小	水源压力是否变小
		进水阀门是否没有完全打开
		查看过滤网表面是否被杂质堵塞
3	前置过滤器接头处有渗水	前置过滤器上的零部件是否自行拆卸过
		渗水处的零件是否旋紧
		螺纹连接处是否有缠绕生料带
		渗水处的橡胶密封圈是否老化或者损坏

注：故障种类与常见问题包括但不限于以上几种，如果问题依然存在，或有出现其他问题，请与海尔集团总服务电话、海尔售后服务中心联系，以获得帮助。

	主要技术参数
型号	HP08
适用水质	市政自来水
工作压力	0.14MPa~0.35MPa
环境温度	4°C~40°C
适用水温	5°C~38°C
环境湿度	≤90%
过滤孔径	70μm~90μm
冲洗方式	虹吸式反冲洗
产品尺寸	171*170*358mm(含接头)

卫生许可批准文号：浙卫水字（2015）第0257号

主要技术参数

主要技术参数

型号		HP08升级版
适用水质		市政自来水
工作压力		0.14MPa~0.35MPa
环境温度		4°C~40°C
适用水温		5°C~38°C
环境湿度		≤90%
过滤孔径		70μm~90μm
冲洗方式		虹吸式反冲洗
产品尺寸		200*170*358mm(含接头)
额定电压		DC12V
防触电保护		III类
卫生许可批准文号:浙卫水字(2015)第0257号
装箱清单
序号	名称		数量/个
1	HP08/HP08升级版主体		1
2	六角螺母		2
3	活接头		2
4	快接头		1套
5	膨胀螺栓		1
6	聚四氟乙烯垫片		1
7	压力表		1
8	PE管		0.8米
9	安装支架		1套
10	螺栓		1套
11	扳手		1
12	说明书		1本

保修说明

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务：

“1”：指安装服务“一次就好”；
“5”：指五项组合服务

A 安全测电服务：服务前为您安全测电并提醒讲解到位
B 讲解指导使用：指导您正确使用、讲解保养常识，以延长产品寿命，降低能耗
C 产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源
D 一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务
E 现场清理服务：服务完毕将服务现场清理干净

欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话400 9999 999 进行投诉。

海尔，期待您的参与！

选购更多产品请登录海尔网上商城（www.ehaier.com 更便捷 更快速 更省钱）

保修说明

青岛日日顺乐家水设备有限公司保修说明

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此说明书及有效购机发票为您提供下列服务：

● 本产品是经过严格的质量管理以及检验过程的产品。
● 将说明书妥善保管，作为您享受保修服务的凭据。
● 如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。
● 如果使用过程中机器出现故障无法排除时，请按以下方法联系维修：

保修期内：请与我公司售后服务中心或特约维修点联系，持说明书及有效购机发票送修机器。

超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定收费。

请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。

保修年限

1、整机免费保修一年（自购买之日起，以发票日期为准）。
2、下列情况，不属免费服务范围

A、不能出示保修说明及发票
B、发票涂改
C、意外因素或使用不当造成损坏
D、未经我公司许可，自行修理造成的损坏
E、超过三包有效期，经修复仍可继续使用

3、公共场所使用的公用机整机保修三个月，主要零部件保修6个月。
