BRUGSANVISNING HRO50-DA1 HAIER

Haier

净水机反渗透系列 使用说明书

型号:

HRO50-DA1

合格证

Certificate of Quality

检验员：

青岛经济技术开发区 海尔热水器有限公司

地址：青岛经济技术开发区海尔工业园

在线报修地址：http://service.haier.com

售后服务热线：4009 999 999

网址：www.haier.com

版次：2017年第1版

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
阅后请与发票一并妥善保存
如遇产品技术或软件升级，恕不另行通知
本产品只适合在中国大陆销售和使用

尊敬的海尔用户：

感谢您选择、使用海尔净水机。

海尔产品质量优，性能佳。为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。阅后妥善保存说明书。自始至终，海尔的“星级服务”将伴随着您，使用时无论有什么问题，请按说明书上的电话、地址联系，我们时刻恭候为您服务。

the future is NOW!

再次感谢您选择使用海尔产品，由于产品的改进，您所得到的海尔净水机可能与说明书中图示不完全一致，谨此致歉。

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装和维护时，海尔将提供“1+5”的成套增值服务：

“1”：指安装服务“一次就好”

“5”：指五项组合服务

a 安全测电服务：服务前为您安全测电并提醒讲解到位

b 讲解指导使用：指导您正确使用，讲解保养常识，以延长产品寿命，降低能耗

c 产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源

d 一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务

e 现场清理服务：服务完毕将服务现场清理干净

欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话4009 999 999进行投诉，经核实无误，您将获得100元监督奖金！

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务www.haier.cn服务专区，在线安装、报修。

该系列净水机执行标准：

GB4706.1-2005《家用和类似用途电器的安全部分:通用要求》

Q/0211 HRD 006-2015《海尔反渗透净水机企业标准》

售后服务

售后服务

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1. 您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

(1)产品发生性能故障后，净水整机(滤芯除外)免费包修一年。

(2)净水机不能用作商业用途，否则整机(滤芯除外)及主要配件的包修期为3个月，除非购销合同中另有规定。

(3)包修期限一律以发票购买日期为准开始计算。

1. 下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。

(1)超过我公司规定的三包有效期，经修复仍可继续使用；

(2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；

(3)未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；

(4)不能出示正规商场提供的本机有效购买发票或发票涂改的产品；

1. 产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新替换，旧机应进行报废处理不得再流向市场销售。

温馨提示

如果您的住所是高层建筑，自来水压力超过产品额定压力范围（如：大于 0.1MPa\~0.4MPa），建议您联系我们售后购置减压阀，这样可以保证净水机可靠使用，保证净水机使用寿命。

疑难解答

疑难解答

故障现象	可能原因	解决对策
漏水	1接头或滤瓶滤芯未锁紧	锁紧
	2水压过大	安装减压装置调整进水压力
	3管路或滤芯堵	更换管路、更换滤芯
	4滤瓶的O形垫圈老化	更换O形垫圈
增压泵运转但不出水	1管路或滤芯堵塞	检查堵塞原因并加以清除或更换
	2增压泵头磨损或失压	检修或更换,请通知售后人员
	3长时间停水	断电,等待来水
增压泵不工作	1电源未接通	接通电源
	2没有进水或进水量太小,水压不足	改善水源水压,到达启动条件
	3高压开关故障	更换,请通知售后人员
	4增压泵故障	更换,请通知售后人员
增压泵一直工作	1高压开关故障	更换,请通知售后人员
	2单向阀损坏泄压	更换,请通知售后人员
	3电脑板故障	断电,请通知售后人员
无纯水流出或流量小	1鹅颈水龙头故障	检修或更换,请通知售后人员
	2RO膜堵塞	更换,请通知售后人员
	3压力桶水用完	等待制水
水有异味	1滤芯过期失效	定期更换,请通知售后人员
	2反渗透膜过期破损失效
	3水储存时间过长	排净压力桶的水
全部指示灯红色闪烁,蜂鸣器报警	泵连续工作4小时,则判定超时	断电重新上电即可清除

目录

用户须知	1
装箱单	2
技术数据	3
技术参数	3
外观及部件介绍	4
工艺原理图	5
电气原理图	5
产品特点·产品功能	6
安装指南	7-11
使用指南	12-14
维修保养	15-16
疑难解答	17
售后服务	18
温馨提示	18

本说明书使用的是可再生纸

净水机外观、颜色或图案见实物

由于我们的产品在不断地更新，若有变更，恕不另行通知

用户须知

注：本项目所有内容均与安全有关，请用户务必遵守。

本项目中的注意事项只是为了正确地使用本产品。

注意事项中解释了危险、危害的程度大小及可能发生的事故。

1. 请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
   2.请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
2. 儿童及无行为能力的人请在监护人监督下使用本产品。
3. 倘若发生故障，应立即拔掉电源插头，关闭机器的进水球阀，切勿将有缺陷的产品放置于工作状态。
   5.本产品只能在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
4. 反渗透RO膜的过滤产水流量会受水质、水压和水温的影响，当水质不符合标准，水压过低，水温小于25℃时，其产水流量将小于标准值。

安装注意事项

避免安装在阳光直射及户外的场所。

请勿将产品储存或暴露在0℃以下的环境中。

禁止在机体附近存放易燃易爆或受损易变形、变质物品。

禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
警示标志	凡是带有该标志的内容,是必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

维修保养

◆ 滤芯更换

为了确保产品各滤芯发挥好过滤效果，保证出水达到饮用标准，用户应定期更换或清洗滤芯。用户在更换滤芯时，应由专业水处理安装维修人员来进行滤芯的更换。

a) 前三级滤芯更换方法：

1. 关闭进水球阀，（配备压力桶的机型需同时关闭压力桶球阀），关闭净水机电源，并打开取水龙头，将机器取出，使用配赠的滤瓶扳手取下需更换滤芯的滤瓶，取出需更换的滤芯，对准方向放入新滤芯，并重新旋紧滤瓶，确认安装牢靠。
2. 清洗更换的滤芯：参照使用方法中步骤进行清洗。
   b) 反渗透膜及后置活性炭滤芯更换方法
3. 反渗透膜：参考安装方法步骤五安装RO膜。
4. 后置活性炭滤芯：将后置活性炭滤芯两端接头旋下，更换新的后置活性炭滤芯后重新旋上接头。（注意水流的方向）
5. 安装好滤芯后，将机器还原在原来的安装位置上，再打开进水球阀，接通电源，按照机器操作要求，对到期滤芯寿命进行复位操作。
6. 清洗更换滤芯：参照“使用方法”步骤对更换滤芯进行冲洗。
   注意：更换滤芯时请注意接管顺序，安装时请确保接头不漏水。

维修保养

■ 维修保养

◆ 滤芯更换周期

产品各滤芯在使用一段时间后，会在滤芯中积累各种杂质等，影响出水速度。为保持正常出水，应定期更换滤芯。在市政自来水的原水水温、水压、水质符合本说明书的前提下，各滤芯更换周期如下：

滤芯种类	第一级熔喷聚丙烯滤芯	第二级颗粒活性炭	第三级熔喷聚丙烯滤芯	第四级RO反渗透膜滤芯	第五级后置活性炭滤芯
更换周期	6个月	12个月	12个月	36个月	12个月

滤芯的更换周期完全根据用户的水质及使用纯水、净水的用量不同而有差异，因此，以上建议更换滤芯的周期仅供参考。

如出现下列情况，也应考虑更换滤芯：

1. 出水的水质较差，口感不好；
2. 出水流量明显减少，若不是因环境温度及水温过低的原因，则需检查滤芯或膜是否受堵，或考虑更换滤芯；
3. 如发现滤芯表面严重变色，或外表面已被污垢覆盖；
4. 滤芯堵塞严重，出水缓慢或不出水时。

装箱单

装箱单

部件名称	数量
净水机(台)	1
一体式进水三通球阀(个)	1
压力桶(个)	1
压力桶球阀(个)	1
水龙头壁挂支架(个)	1
水龙头(套)	1
RO反渗透膜(个)	1
5μm熔喷聚丙烯滤芯(个)	1
颗粒活性炭(个)	1
1μm熔喷聚丙烯滤芯(个)	1
滤瓶(个)	3
扳手(个)	1
说明书(本)	1
2分PE管(米)	5
电源适配器	1

技术数据

技术参数

名称	海尔牌反渗透净水机
型号	HRO50-DA1
适应水质	市政自来水
进水压力(MPa)	0.1-0.4
适用水温(°C)	5~38
适用环境温度(°C)	4~40
适用环境湿度	≤90%
额定电压(V)	220~50Hz
额定功率(W)	29
防触电保护类型	II类
出水口1净水流量(L/min)	2
出水口1总净水量(m3)	1
出水口1水质	符合《生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理》(2001)的要求
出水口2净水流量(L/min)	0.13
出水口2总净水量(m3)	1.5
出水口2水质	符合《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》(2001)的要求
执行标准	GB4706.1-2005《家用和类似用途电器的安全部分:通用要求》
	Q/0211 HRD 006-2015《海尔反渗透净水机企业标准》
整机尺寸(mm)	388*205*465
压力桶尺寸(mm)	φ240*370
卫生许可批件文号	鲁卫水字【2016】第B014号

注：1.由于产品改良，上述参数可能有所更改。净水流量在“环境温度25℃±2℃”，“水温25℃±1℃”条件下测得。
2. 该额定总净水量是按卫生部检验规定，加标后连续测试的有效处理水量，具体用户实际处理总量会因为各地水质和使用环境而有所不同。

使用指南

使用方法

滤芯复位步骤如下:

更换滤芯后，长按“复位”键3s，进入滤芯使用寿命复位状态，五级滤芯的寿命指示灯一起闪烁，此时按冲洗按键，滤芯1指示灯闪烁（6s不操作则恢复到之前的状态，滤芯寿命未复位成功，退出复位状态），再通过“冲洗”按键（此时冲洗键为选择功能）在01-02-03-04-05-01之间循环选择需要复位的滤芯，选中需要复位的滤芯后（6s不操作则恢复到之前的显示，滤芯寿命未复位成功，退出复位状态），长按“复位”键3S，则滤芯寿命指示灯由闪烁变为常亮显示，表示此滤芯级数寿命复位完成，此时可再按“冲洗”按键选择其他需要寿命复位的滤芯。

健康锁定：

任何1级滤芯寿命到期需要更换时（滤芯指示灯显示红色常亮状态），系统锁定出水机器停止工作（泵阀停止），更换滤芯复位操作后锁定同步解除。

使用指南

使用方法

注意：

①24小时以上不使用净水机，请关闭机器的水源和电源。
②超过48小时不使用净水机，再次使用前，请先排空压力桶中的水，重新制水再使用
③净水机的纯水端出水可直饮，净水端出水建议作厨房洗漱用水，不建议生饮。
(2) 显示功能说明

复位按键：对滤芯寿命进行复位操作，仅限更换滤芯时操作。

冲洗按键：按“冲洗”按键，机器进行手动冲洗，冲洗过程中，按“冲洗”按键停止冲洗。

通电启动：插上电源通电，滤芯寿命指示灯闪烁，对滤芯冲洗后，进入正常使用状态。

滤芯寿命预警：滤芯寿命接近到期，滤芯寿命指示灯闪烁红色；这时可联系售后对滤芯进行更换。

滤芯寿命到期：指示灯显示红色常亮，首次到达时，报警10声（1HZ），之后每隔半个小时响3声。

智能冲洗：净水机连续4个小时未制水或者未冲洗（中间有手动冲洗，则重新计时），自动冲洗10秒。

滤芯更换：当滤芯达到设定寿命时，需要更换相应的滤芯，并对对应滤芯进行“复位”操作。复位操作时“冲洗”按键变为“选择”功能。

13

技术数据

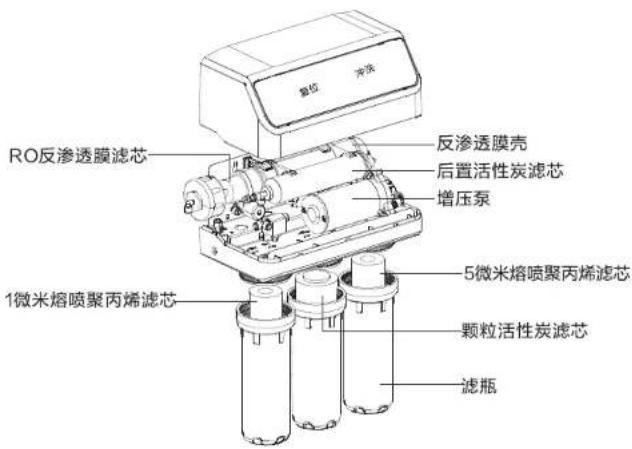

■ 外观及部件介绍

4

工艺原理图 电气原理图

■ 工艺原理图

HRO50-DA1工艺原理图

电气原理图

5

使用指南

使用方法

第一步：机器安装完毕后，打开通水前，请检查各连接头已锁紧、密封。

第二步：打开水龙头的用水端（确保水龙头纯水端关闭），对前3级滤芯进行冲洗，约冲洗3分钟即可。再关闭用水端，打开纯水端同时关闭压力桶球阀，插上电源，增压泵运转，让水流约10分钟，将管路及反渗透膜上原有保护液冲洗干净（开始时，可能有后置活性炭滤芯的细炭粉流出，属正常现象，几分钟后就会消失），同时将管路空气排出。

第三步：关闭水龙头，增压泵运行几秒后停止。保持5分钟，检查机器各接头有无漏水现象。

第四步：如有漏水情形发生，请关闭机器的电源及进水球阀，检修好漏水处。

第五步：打开压力桶球阀，机器制水，注满第一桶水约需1小时。

第六步：当压力桶满水时，先打开水龙头纯水端放掉第一桶水（请勿饮用第一桶水），排完水关闭水龙头，重新制水后再使用。

12

安装指南

安装方法

8、PE水管连接

②用水连接：将PE管一端连接在鹅颈龙头短的进水端，另一端连接在机身背后贴有“用水”标签的连接口。
③进水连接：将PE管一端连接在自来水进水球阀上，另一端连接在机身背后贴有“进水”标签的连接口。
④ 排水连接：将PE管一端插入并固定在排水管上，另一端连接在机身背后贴有“排水”标贴的连接口（注意：排水管不可单独放置在没有满水保护措施的容器中，防止容器中水满导致地板浸泡）。
⑤压力桶连接：将PE管一端连接在压力桶上，另一端连接在机身背后贴有“压力桶”标贴的连接口。

PE管的连接与安装请注意以下事项：

◎水管应沿着厨柜边缘安装。
◎ 使用适当的工具垂直剪裁，将水管剪成需要的长度。
◎水管安装时切勿弯折，以免水管受挤压。
为了使水流量畅通、快速，连接主机与水龙头的水管越短越好。

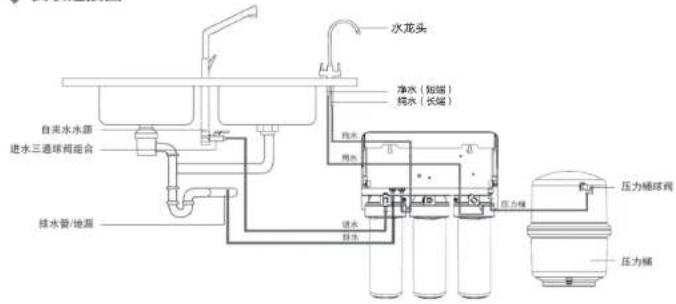

安装连接图

11

产品特点·产品功能

产品特点

1. 本机所用滤材符合美国国家卫生基金会NSF标准，保证出水水质，安全可靠。
2. RO反渗透膜滤芯能有效去除水中重金属、水垢、以及化学残留物等有害物质。
   3.采用进口斯里兰卡椰壳颗粒活性炭，有效吸附水中异色、异味，改善水质及口感。
3. 涉水部件均采用食品级材料，安全可靠。
4. 智能化设计，自动控制系统，智能冲洗，滤芯寿命监测。

产品功能

第一级：熔喷聚丙烯滤芯：过滤精度为5微米，可有效滤除水中的泥沙、铁锈、悬浮颗粒等杂质；

第二级：颗粒活性炭滤芯：有效吸附水中余氯、异色、异味、有机物、漂白剂等；
第三级：熔喷聚丙烯滤芯：过滤精度为1微米，进一步滤除水中的微小颗粒、胶体、悬浮物等；

第四级：RO反渗透膜滤芯：过滤精度为0.0001微米，有效滤除水中的细菌、重金属离子、无机盐、以及化学残留物等有害物质；

第五级：后置活性炭滤芯：进一步吸附水中的异色、异味，改善水质及口感，确保水质清醇、口感舒适。

6

安装指南

安装方法

用户购买海尔反渗透净水机后，应请专业安装人员对产品进行安装与调试。安装之前请确认包装箱内的附件是否完整。

1、安装的环境要求

1.1 产品安装处应有市政自来水管路接口。

1.2应有220V\~电源插座。

1.3 产品安装场地干净卫生，周围无污染，无阳光直接照射；周围无易燃易爆和电气设备，不受雨淋。

注意：使用钻孔工具时请注意人身安全，并且钻孔位置不能有隐蔽的水、电、气管线。

2、电器线路的安装

2.1 必须由专业的人员持证上岗安装。

2.2 安装所需的工具和材料：试电笔、电线、绝缘胶布线管（槽）、插座板、膨胀胶塞、自攻螺丝等。

2.3 关闭电源总闸，按照用户的要求细心改装，操作过程中应该按照电气安装操作规程进行规范操作。

2.4 改装完毕后，检查电路和清理现场。

3、水路改装，一体式进水三通球阀的安装

3.1所需的工具和材料：一体式进水三通球阀、生料带（水胶布）、PE管、活动扳手、平/尖嘴钳等。

3.2 打扫清理安装区域，关闭进水总阀门，拆卸水管接头（水龙头或角阀等）。

3.3 一体式进水三通球阀安装时，先将水管接头拆下，将一体式进水三通球阀装在接头上后，接回到水路中。

3.4 进水管的安装：用PE管将一体式进水三通球阀端与主机的进水口连接，注意PE管要有足够的预留长度。

3.5 如果进水压力超过0.4MPa，必须另外购买加装减压阀。

安装指南

安装方法

水龙头的安装

6.10 将快接直通插入水龙头的进水端，确保连接可靠，再裁剪适当长度的PE管，一端插入快接直通。

6.11 根据双出水类别相应连接，切勿接错水质类别。

7、压力桶球阀安装（仅限带压力桶的机型）

使用材料和工具：压力桶、压力桶球阀、PE管等。

7.1 检查压力桶进水端的密封圈是否脱落。

7.2 将生料带均匀缠绕十几圈在压力桶进水口螺纹上，将压力桶球阀直接拧紧在压力桶进水口上。

7.3 取适当长度的PE管，将PE管与压力桶球阀相连接，连接时先将压力桶球阀螺帽拧下，将PE管穿入到螺帽中，将附件中的管塞插入PE管，将PE管对接到压力桶球阀上，拧紧螺帽，完成安装。

8、PE水管连接

本机采用快速接头，只要将水管插入对应的接头中即可。

在连接水管前先截取适当长度的PE管，并确保PE管的切面光滑整齐以防漏水。

①纯水连接：将PE管一端连接在水龙头长的进水端，另一端连接在机身背后贴有“纯水”标签的连接口。

安装指南

■ 安装方法

安装RO膜

打开主机顶盖，拔下RO膜壳进水端的PE管（参考快速接头的安装连接）。用附件中的扳手将RO膜壳盖打开，在RO膜止水圈上抹少许凡士林、食用油或水增加润滑度，把RO膜带有两只黑色密封圈的一端插入膜壳内（确保安装到位且RO膜止水圈不能倾斜，务必压到最底端），盖上RO膜壳盖并拧紧（注意不要漏装RO膜壳盖密封圈），再接上RO膜进水PE管。

6、安装水龙头

出水管位置钻孔

6.1 所需的工具和材料：手电钻、钻头、水等。
6.2 根据用户意见，在洗漱盆或水槽等面板上定位划圈。
6.3 钻孔尽量选用金属专用开孔钻器。根据情况，选用合适的钻头（推荐使用
29 的金属开孔器和 12 的钻头）。
6.4钻孔时集中精神，注意安全，尽量避免和其他人员交谈。钻头钻孔过程中会产生热量，可以加水降温。
6.5钻孔完毕，清理好钻孔留下的碎屑污物等。
6.6 水槽或洗漱盆若留有洗手液洞孔，可直接使用此孔安装水龙头。
6.7 当用户选择将龙头安装在墙壁上时，可通过附件中的水龙头壁挂支架将龙头固定在墙壁上。

水龙头的安装

6.8 所需要的工具和材料：尖嘴钳、水龙头套件、快接直通、2分PE管等。
6.9 将水龙头下方螺帽拧下，依次把带有蓝色保护膜的不锈钢底盘、大胶垫套入螺纹丝管，穿入台面孔。再将金属垫片等套入螺纹丝管，将金属螺帽旋入，固定龙头，保证水龙头底座不能旋动。

安装指南

安装方法

4、快速接头的安装连接

产品的进、出水口都有快速接头端口。快速接头是一种不需要工具就能实现快速牢固连接的接头端口。首先拔出端口处U型固定卡环，将端口表面可活动的塑料圈压向端口，使之与端口相贴就可轻易拔去喇叭型塑料柱塞。将PE管插入接头端口到底，再向外轻拉一下，使端口表面活动的塑料圈与端口留出一点缝隙，把U型固定卡环插入缝隙即可。

5、滤芯的安装

安装前三级滤芯

5.1从滤芯包装箱取出第一级装有5微米熔喷聚丙烯滤芯的滤瓶，拿出其滤芯，撕掉滤芯的包装，再将滤芯装入滤瓶中。
5.2 检查滤瓶口的密封圈，确保其平放在安装卡槽内。
5.3将净水机主机正对自己，将该滤瓶旋入机器最右边的滤瓶盖，然后用专用滤瓶扳手旋紧、旋正，再将滤瓶贴贴在滤瓶身居中的位置。
5.4 依次类推，分别从右到左，依次安装第二、三级滤芯。
