BRUGSANVISNING MK141 VELLEMAN

VELLEMAN MK141 - 1

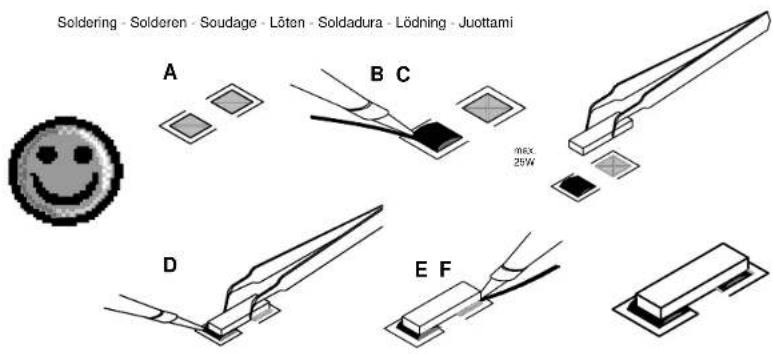

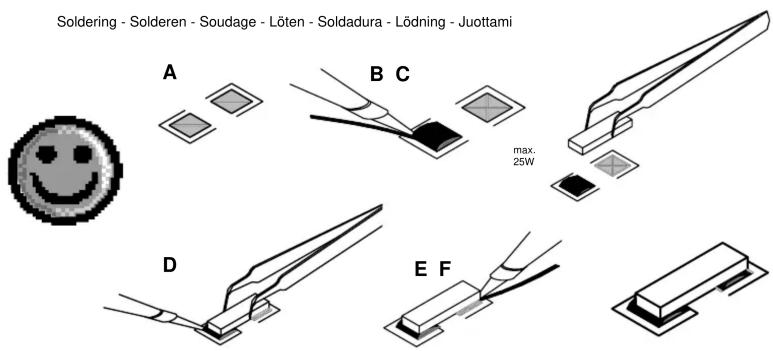

text_image Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami A B C max 25W D E F

VELLEMAN MK141 - 2

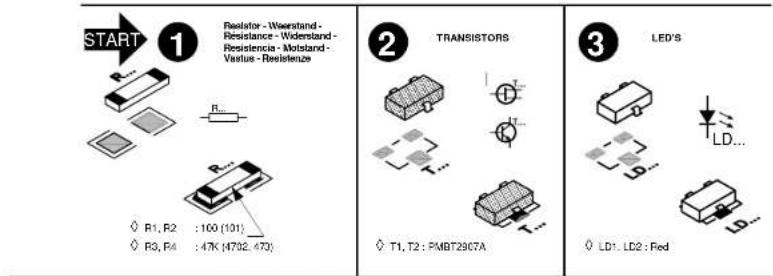

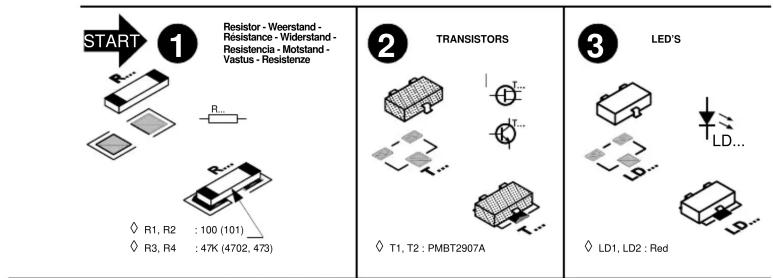

text_image START 1 Resistor - Woverstand - Resistance - Widerstand - Resistencia - Motstand - Vastus - Resistenza R... R1, R2 : 100 (101) R3, R4 : 47K (4702, 470) TRANSISTORS T1, T2 : PMBT2907A LED'S LD1, LD2 : Fed

VELLEMAN MK141 - 3

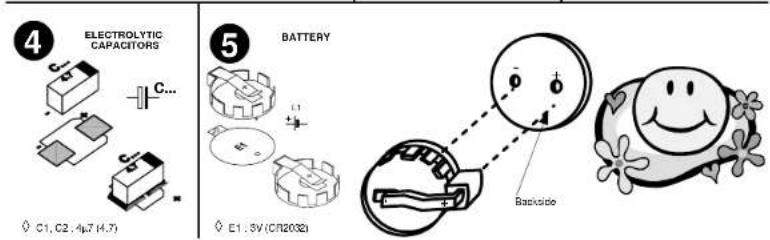

text_image 4 ELECTROLYTIC CAPACITORS 5 BATTERY C1, C2, 4p7 (4.7) E1:3V (CR2032) Backside

VELLEMAN MK141 - 4

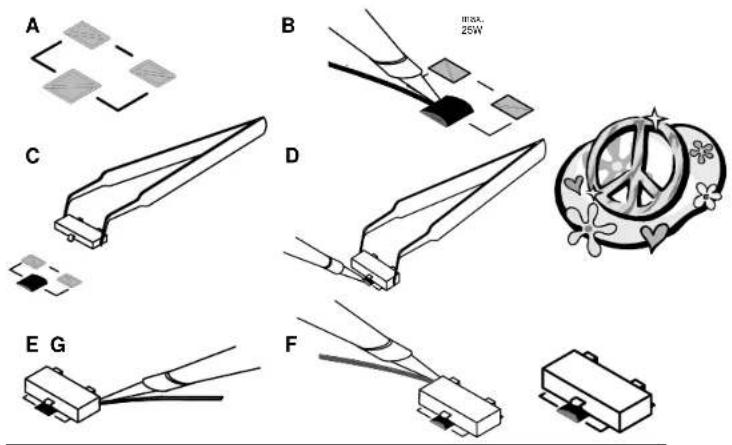

text_image A B HTRK. 25W C D E G F

VELLEMAN MK141 - 5

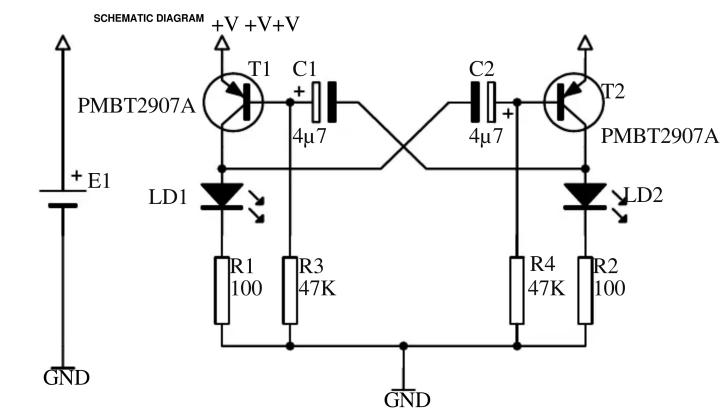

text_image SCHEMATIC DIAGRAM +V +V+V PMBT2907A T1 C1 + 4μ7 C2 + 4μ7 T2 PMBT2907A E1 LD1 LD2 R1 100 R3 47K R4 47K R2 100 GND GND
